Как определить раннее или позднее зажигание: Раннее или позднее зажигание на инжекторе и карбюраторе: как определить и отрегулировать

Содержание

Раннее или позднее зажигание как определить (признаки раннего и позднего зажигания) как настроить

Содержание

Когда и зачем нужно настраивать?
Как определить раннее или позднее зажигание
- Признаки раннего зажигания
- Позднее зажигание признаки
- Раннее зажигание на дизеле
- Признаки позднего зажигания на дизеле
УОЗ что это?
- Как выставить зажигание регулируя УОЗ?
Вопросы, на которые полезно знать ответы
- Как выставить зажигание на слух?
- Как выставить зажигание методом искры?
- Как настроить зажигание точнее?
Признаки позднего зажигания, если детонации не происходило вовсе.

Правильная установка зажигания дает хорошие преимущества автолюбителям. От ее корректного функционирования зависит много факторов, которые благоприятно скажутся на других элементах. От них зависит правильная служба авто: от стабильности движка и увеличения срока его службы до возможности экономить топливо, ведь при правильной эксплуатации потребление топлива сокращается.

При нормальной работе четырехтактных моторов, вещество топливовоздушной смеси должно воспламеняться к концу акта сжатия, когда поршень должен подняться к кульминационной верхней точке. Так происходит из-за того, что веществу надлежит немного времени, чтобы сгореть и, по правилам физики, энергия от газов двигает поршень в низ, после чего авто движется.

В этой статье расскажем, как отрегулировать поджиг таким оптимальным способом, чтобы моторчик работал на всю мощность и при этом показывал стабильные, бесперебойные результаты.

Когда и зачем нужно настраивать?

Прежде чем перейти к ответу на вопрос, уделим немного внимания теоретическому пониманию предмета. Когда вещество в цилиндрических колбах двигателя сгорает, то делает это не сразу, а постепенно, при мгновенном распаде проблем с предварительным воспламенением не было бы. Но топливовоздушной смеси требуется время, исчисляемое в долях секунды. Если добавить к этому уравнению, что коленчатый вал вращается вокруг своей оси с непостоянной скоростью то, получаем проблему – вещество будет сгорать или раньше времени, или немного позднее. Итогом станет нестабильная служба движка он будет перегреваться, что приведет к детонации и завершению работы раньше эксплуатационного срока.

Слишком ранее зажигание приведет к тому, что давление от газов будет мешать движению и попаданию поршня к верхней точке. Это приведет к тому, что мощность станет меньше, и будет больше потреблять топлива из-за нестабильного покачивания при малых оборотах.
А позднее зажигание приведет к тому, что воздушно-топливные элементы будут долго сгорать, сердце транспорта из-за этого перегреется и топлива будет уходить больше.

Чтобы избежать этих неприятных последствий, не мешает сделать так, чтобы вещество воспламенялось и сгорало согласно количеству вращения вала и соответствовало оптимальной нагрузке мотора. Старые автомобили, придуманные Фордом, перебрасывали ответственность за регулировку на водителя. В конструкции предусмотрен специальный рычаг-рукоятка.

Современные модели оснащены трамблером с деталью центробежного механизма.

Эта вещь представляла собой регуляторную конструкцию с несколькими нетяжелыми грузиками и пружинами для равновесия внутренних элементов. Когда вращательное число возрастало, грузы распределялись по сторонам и приводили в движение опорную деталь-прерыватель. Чем сильнее разгонялся вал, тем больше грузы распределялись по области и как следствие увеличивался угол опережения. Но эти предохранительные функции плохо функционируют, если октановое число горючего не соответствует требованием производителя двигателя даже при удовлетворении рассматриваемых факторов, не те октановые значения приведут к детонации.

В прошлом веке при такой ситуации можно было просто открыть крышку капота и своими руками манипулировать трамблер в необходимую сторону. При использовании низко октанового горючего, нужно было сделать, что свеча срабатывала позднее. На нынешних моделях это регулирует специальный датчик, который следит и регулирует температуру, обороты и другие подкапотные процессы.

Как определить раннее или позднее зажигание

Чтобы предотвратить сбои в моторчике любимого транспорта, надлежит понять запаздывает или опережает возжигание. Чтобы помочь в диагностировании и поставить правильный диагноз следует пройтись по этим пунктам плана проверок:

Насколько сложно запустить машину?
Насколько увеличился расход топлива за последнее время?
Мотор стал слабее работать. Причина потеря приемистости.
Угол опережения зажигания на холостом ходу провоцирует непредсказуемую службу.
При давлении ногой на педаль газа теряется прежняя отзывчивость, кажется, что есть какие-то преграды в нажатии.
Слышны неприятные звуки под капотом во время езды, что является одним из признаков детонации.
Когда выставлен неправильный зажигательный угол, то это повлечет за собой появление характерных звуков, от карбюратора и выпускающей системы, если эту проблему не решить, то это повлечет за собой серьезные поломки, помните, что регулярная детонация усугубит проблемы!

Признаки раннего зажигания

Для диагностики следует пройтись по пунктам:

Сердце внутреннего сгорания издает неприятный металлический треск, как будто какие-то стальные детали ударяются друг об друга.
Обороты выполняют свою функцию некорректно и плавают.
При резком задействовании газа, сердце автомобиля не справляется с подачей большого количества горючего.

Позднее зажигание признаки

Теперь рассмотрим обратный пример, когда химическое вещество зажигается гораздо позже, поршня, который уже находится внизу. И горючее догорает, когда деталь возвращается вверх. Признаки данной проблемы:

Сердце внутреннего сгорания не разгоняет скорость. Воздействие на педаль идет туго или вообще не реагирует на воздействие.
Топливо расходуется быстрее, чем было при нормальной работе и начале эксплуатационного срока.
На стенках цилиндрического бака можно заметить нагар, который затрудняет нормальную эксплуатацию авто, есть вероятность, что это приведет к детонации.
ДВС перегревается из-за нестабильного сгорания топливовоздушного вещества.

Раннее зажигание на дизеле

Симптомы характерные для автомобилей, работающих на нефтепродукте похожи на раннее зажигание на дизеле. Но причины неисправности следует искать совсем в других местах. Главное отличие дизельного мотора от бензинового это то как поджигается горючее. В первом это связано с воспламенением солярки, которая вступает в реакцию с излишне перегретым O2. Во втором — отличие состоит в установке правильного угла опережения для подачи топливной смеси, при правильной службе оно подается в период сжимания. Если установить угол не с тем градусным значением, то впрыск будет подаваться не в нужное время, что ведет к некорректному сгоранию энерго образующего вещества и нарушению функции движка. Ранее зажигание на дизеле зависит от того насколько форсунки и топливный насос своевременно осуществляют подачу горючего в топливную емкость.

Признаки позднего зажигания на дизеле

Хотя дизельные модели отличатся от бензиновых, но симптом болезни у них схожи. Отличием является, то что при позднем зажжении на дизельных двигателях затрудняется старт даже при предусмотрительно нагретом моторе. Неприятным симптомом будет периодическое появление смольного дыма из выхлопной системы. Так как впрыск горючего начинается при старте, то керосин не успевает сгореть и находит выход через выхлопную трубу в виде черных смол. Если машина заводится слишком поздно, то она не заведется совсем!

Как выставить зажигание на дизеле видео

УОЗ что это?

Угол опережения – это анахронизм, которого давно не встретишь на современных моделях авто, ведь они оснащены контролерами, чипами. Они самостоятельно регулируют процесс впрыска, но в странах СНГ большинство транспортных средств все еще снабжены этой древней деталью. Если общаться на языке технических терминов, то УОЗ – это угол поворота коленчатого вала движка от места, где появляется искра до перемещения поршня к верхней точке.

Начальный угол опережения зажигания

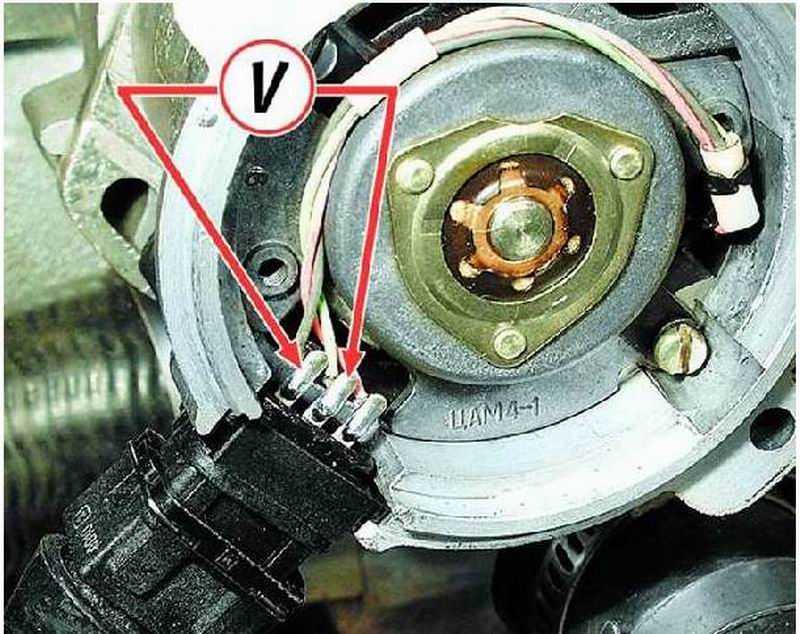

Как выставить зажигание регулируя УОЗ?

Необходимо уменьшить силу крепления у прерывателя(трамблера).
Нужно понять, и вычислить, когда начинается сжатие в цилиндрической емкости. Чтобы провести расчеты, выверните свечу из емкости двигателя, а затем отверстие цилиндра заткните пробкой, подойдет даже тряпка или скомканное бумажное полотенце. Теперь нужно провернуть коленвал, пока импровизированная пробка, под давлением не покинет окружность бака.

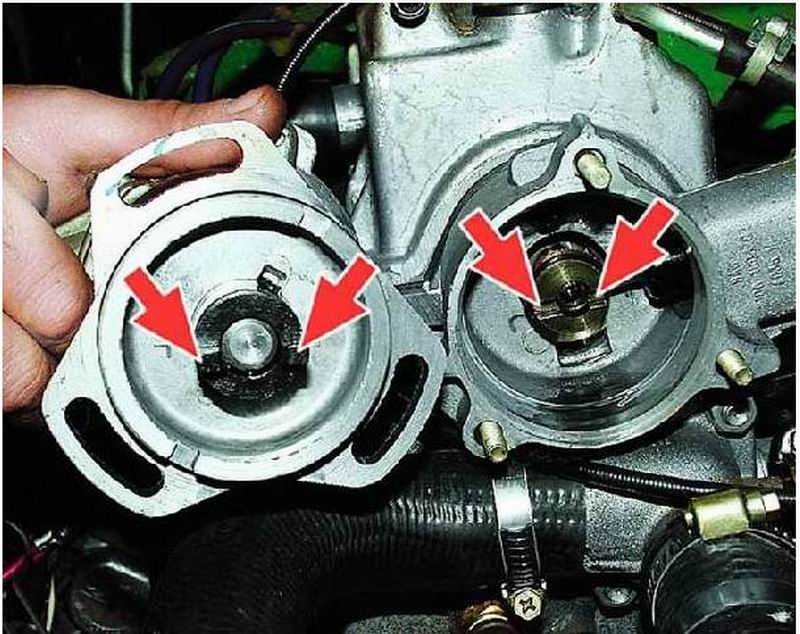

Проворачиваем деталь коленчатого вала пока он не совместится со штифтом.
Когда бегунок находится на уровне с крышкой трамблера, присоединяем небольшую лампочку, малой мощности одной стороной к клемме с прерывателем.
Теперь можно запускать свечу и повернуть прерыватель пока контакты не замкнутся. После этих действий лампочка должна перестать гореть.
Теперь нужно приложить небольшую силу и повернуть бегунок по часовой стрелке, чтобы убрать пустоты в механизме привода. Теперь медленно меняем положение прерывателя, пока лампочка не начнет свечение.
Фиксируем крепление вибратора, и убираем лампочку.

как настроить угол зажигания видео

Вопросы, на которые полезно знать ответы

Как выставить зажигание на слух?

Некоторые автолюбители чьи уши не были повреждены лапой медведя, одарены методом настройки на слух. Как они это делают? Они вращают прерыватель, и затем получают представление о работе мотора. Рассмотрим схему проверки детальнее:

Необходимо включить двигатель.
Затем немного попустить крепление вибратора. Позже гаечным ключом немного поворачиваем гайку против часовой стрелки.
Трамблер нужно поворачивать самому, для понимания как действует сердце внутреннего сгорания.
Идеальный градус должен функционировать, плавно не издавая резких звуков и не вибрируя. Но показывать самые высокие результаты по оборотам холостого движения.
Когда идеальный угол найден следует зафиксировать положение гайкой, закрепляя ее гаечным ключом по часовой стрелке.

Как выставить зажигание методом искры?

Требуется сделать так, чтобы метки коленвала совпадали со знаками газораспределительного механизма. Стрелка ГРМ должна указывать на основной цилиндр. После чего не плохо было бы ослабить скрепляющую гайку вибратора и забрать провод из-под люка трамблера. Теперь высоковольтный проводок должен находиться рядом с массой на расстоянии не больше 6 мм. Включаем свечу. Теперь поворачиваем прерыватель приблизительно на 20-25 градусов по часовой стрелке, пока не увидите искру между массой и вибратором. На каком градусном значении увидели искру, там и фиксируйте положение закручивая гайку.

Как настроить зажигание точнее?

Чтобы диагностировать проблему рекомендуем воспользоваться этими пунктами плана:

Перед началом диагностирования хорошо прогрейте область под капотом.
Разгоните транспортное средство до скорости в 50 км в час.
Переключите коробку передач на значение четвертой скорости, а затем надавите на педаль газа.
Оцените обстановку как ведет себя моторчик, издает ли он металлические звуки, нет ли детонации?
Если УОЗ скорректирован правильно, тогда после четвертой передачи на скорости 50 км в час, под капотом должна произойти небольшая детонация и длиться не больше трех секунд, она должна прекратиться после повторного нажатия на педаль движения.

Помните, если взрывы быстро не исчезли, то было установлено слишком ранняя затопка.

Признаки позднего зажигания, если детонации не происходило вовсе.

Если не удалось произвести настройку с первого раза, то следует повторять прием до тех пор, пока не получится корректного результата. Это поможет не только добиться правильной настройки, но и отточить навык корректировки внутренней системы, без вспомогательных приборов, используя только собственную наблюдательность и слух. Эти методы помогут использовать свое любимое имущество на колесах весь эксплуатационный срок и сохранить средства на посещение автомастерских.

Хороших дорог!

Раннее или позднее зажигание — как определить?

Форма поиска

Поиск

Вы здесь

Главная → Система зажигания автомобиля → Раннее или позднее зажигание — как определить?

Работоспособность любого автомобиля зависит от корректности и эффективности работы всех его механизмов. Система зажигания является одним из важнейших узлов. Владельцы отечественных машин часто сталкиваются с проблемой задержки или опережения её срабатывания. Такая неполадка может иметь несколько причин. В статье рассмотрим то, как исправить раннее зажигание или позднее зажигание, и что может спровоцировать эту аномалию.

Система зажигания представляет совокупность взаимосвязанных сложных узлов и механизмов, включение которых создаёт электрическую искру, воспламеняющую топливную смесь в цилиндрах агрегатов внутреннего сгорания. На автомобилях ВАЗ она расположена под приборной панелью слева на кронштейне вала рулевой колонки. На отечественных машинах чаще всего устанавливается классическая система зажигания, которая состоит из трёх основных элементов: замок, контактная часть и противоугонный элемент. На модифицированных моделях монтируются бесконтактные системы зажигания.

Момент зажигания

Сам момент зажигания обуславливает срок срабатывания системы старта силового агрегата. Этот термин подразумевает необходимый промежуток времени, в процессе которого происходит поджог сжатой горючей смеси искровым разрядом.

Определяется этот момент определённым положением коленвала, когда реализуется поступление на свечу импульса воспламенения относительно ВМТ (т. н. верхняя мёртвая точка), выраженного в градусах. Для полного сгорания смеси в КЗ необходим некоторый промежуток времени. Скорость распространения воспламенения по горючему фронту равна 20-30 метрам в секунду. Эффективность момента зажигания главным образом зависит от места расположения поршня. Если поджог смеси происходит, когда он находится в ВМТ, воспламенения рабочей среды будет частично реализовано в процессе такта расширения, а часть на выпуске. В таком случае поршень не получает необходимой силы давления, что в общей сложности снижает эффективность всей функции. Из-за этого при регулировке момента зажигания, его нужно настраивать так, чтобы сила давления газов оказывала влияние на ВМТ механизма.

Зажигание ранее или позднее

Ключевыми факторами, оказывающими влияние на оптимальный момент воспламенения, являются скорость перемещения поршня и уровень обогащения горючей смеси. Также не меньшую роль играет фракционный состав топлива, который определяет скорость воспламенения. Эти параметры в комплексе определяют эффективность работы системы. Благодаря правильной регулировке их значения можно выставить корректные настройки. Отклонение от оптимального момента воспламенения ведёт к снижению КПД. Для автоматической калибровки момента зажигания используются специальные центробежные, вакуумные регуляторы или электронные блоки.

Проблема раннего зажигания

Ранее зажигание чревато падением мощности мотора. Когда смесь воспламеняется раньше определённого срока, это приводит к неправильному воздействию силы газов, возникших при сгорании смеси. Она действует навстречу поршню в момент, когда он движется к ВМТ. При этом уровне регулировки нередко возникает детонация. Стоит отметить, что на нагрузочных режимах при выставлении оптимального угла зажигания может также происходить взрывное воспламенение смеси. Чтобы избежать этого угол опережения следует выставлять чуть-чуть больше по отношению к реальному значению.

Позднее зажигания помимо ухудшения мощности силового агрегата приводит к чрезмерным нагрузкам детали мотора. Снижение КПД объясняется тем, что горючая смесь не успевает полностью сгореть в тот промежуток, когда поршень находится в положении ВМТ. Рабочая среда продолжает воспламеняться при движении поршня вниз, что вызывает падение эффективности и нагрев системы. Определить перегрев можно с помощью впускного трубопровода. Его температура будет выше нормы из-за того, что часть смеси будет догорать при выпуске.

Подготовка к установке

Все операции по изменению угла зажигания, как и его проверке, проводятся на ХХ. Частота вращения коленвала должна быть в диапазоне от 820-900 оборотов в минуту. Оптимальный угол наклона момента зажигания находится в пределах от -1 до +1 градуса относительно самой верхней мёртвой точки. Последствия неправильного угла зажигания приводят к падению мощности, повышенному расходу топлива или перегреву системы. Для проверки момента зажигания нужно демонтировать резиновую заглушку. В качестве ориентиров оптимального угла используются пометки (чёрточки) на маховике и шкале люка кратера сцепления.

Установка момента зажигания

Для регулировки момента зажигания рекомендуется использовать специальный прибор – стробоскоп. Для его подключения используйте инструкцию. При его отсутствии можно воспользоваться обычной контрольной лампой. При соединении контрольной лампочки один провод подключается к клемме «плюс» распределителя зажигания, а второй соединяется с массой. Порядок работы по установке момента зажигания с помощью вышеописанных приборов является практически идентичным. Главное отличие, первый прибор позволяет достичь большей точности калибровки.

Сначала нужно ослабить затяжную гайку крепления стопорной пластины распределения зажигания, для этого используйте ключ на 13.
Подключите стробоскоп к аккумулятору. Для этого нужно к клемме «+» присоединить соответствующий зажим прибора (с пометкой «+»), массу подключите клемме «минус».
При наличии в конструкции трамблёра вакуумного регулятора опережения, нужно демонтировать вакуумный шланг.
Свет от стробоскопа или контрольной лампы направьте на шкив.
Запустите силовой агрегат и обеспечьте число оборотов 820-900 в минуту.
Стробоскоп в процессе работы будет излучать вспышки света с определённой частотой, это позволит увидеть пометку на шкиве, она будет неподвижной.
Теперь поверните корпус распределителя таким образом, чтобы отметка на шкиве установилась на один уровень со средним делением на крышке.
Теперь затяните гайку крепежа пластины прерывателя-распределителя.

В завершение двигатель должен работать без перебоев и детонаций внутри цилиндров.

момент зажигания бесплатно HP. Вот как получить максимум!

| Практическое руководство – Двигатель и трансмиссия

Момент зажигания – это едва ли не самая важная регулировка двигателя внутреннего сгорания, и тем не менее концепция кривых зажигания по-прежнему неуловима для многих энтузиастов. Тем не менее, все, что требуется для улучшения крутящего момента, мощности и управляемости, — это простой индикатор времени и информированный процесс настройки. Думайте об этом как о «бесплатной» лошадиной силе. Слишком большое время может привести к серьезному повреждению двигателя, поэтому лучше быть информированным тюнером.

План оптимизации угла опережения зажигания не изменился с тех пор, как Николаус Отто начал экспериментировать с четырехтактным двигателем внутреннего сгорания в 1870-х годах. Идея состоит в том, чтобы поджечь заряд в цилиндре с достаточным временем опережения (опережения), чтобы создать максимальное давление в цилиндре в идеальной точке после верхней мертвой точки (ВМТ), чтобы толкнуть поршень вниз, оказывая рычаг на кривошип. Общепризнанно, что пиковое давление в цилиндре должно происходить примерно на 15-18 градусов после верхней мертвой точки, чтобы максимизировать рычаги на коленчатом валу.

Если угол опережения зажигания устанавливается слишком рано, в цилиндре может произойти детонация, что может привести к повреждению. Если искра подается слишком поздно, двигатель работает вхолостую, развивает меньшую мощность и может перегреться. Это обсуждение будет сосредоточено на типичном оборудованном распределителем уличном двигателе, работающем от газового насоса.

Требования к моменту зажигания двигателя будут варьироваться в зависимости от десятков переменных, таких как степень сжатия, октановое число топлива, соотношение воздух-топливо, форма камеры сгорания, движение смеси и температура воздуха на входе, и это лишь некоторые важные факторы. Но сведя это к простейшим аспектам: синхронизация зависит от частоты вращения двигателя и нагрузки. Нагрузка определяется дросселем и легко контролируется вакуумметром. Когда дроссельная заслонка едва открыта, двигателю требуется больше воздуха, чем позволяет дроссельная заслонка, создавая разрежение в коллекторе (низкое давление). Типичный городской автомобиль с мягким кулачком может работать на холостом ходу при давлении от 12 до 16 дюймов ртутного столба (рт. ст.) по вакуумметру. При открытии дроссельной заслонки вакуум в коллекторе начинает падать. При полностью открытой дроссельной заслонке (WOT) вакуум в коллекторе падает почти до нуля. Большинство двигателей будут тянуть примерно 0,5 дюйма ртутного столба вакуума в коллекторе при WOT.

Следующим шагом является разделение опережения зажигания на три основных компонента: начальное опережение, механическое опережение и вакуумное опережение. Наш подход к этому двигателю заключается в оптимизации момента зажигания во всем рабочем диапазоне двигателя при минимизации вероятности детонации.

Все обсуждения момента зажигания начинаются с начального момента. Это величина опережения зажигания на холостом ходу с срабатыванием искры до верхней мертвой точки (ВМТ). Большинство стандартных уличных двигателей требуют начального опережения от 6 до 8 градусов, но это не высечено на камне. Двигатели с распредвалами большей продолжительности и другими модификациями часто требуют большего начального момента. Нет ничего необычного в том, чтобы ввести от 14 до 18 градусов начального угла опережения зажигания для двигателей с большими распредвалами. Это время проверяется с помощью индикатора времени, который сравнивает положение метки ВМТ цилиндра номер один на гармоническом балансире с язычком отсчета времени, чаще всего расположенным на крышке цепи привода ГРМ. Начальная синхронизация устанавливается путем ослабления прижимного болта распределителя и поворота корпуса распределителя. Это меняет взаимосвязь между корпусом распределителя и вращающимся ротором. Поворот распределителя против направления вращения увеличивает начальную синхронизацию.

Это начальное время используется в качестве отправной точки для нашего следующего шага, который представляет собой механическое продвижение. Механическое опережение напрямую связано с оборотами двигателя. Механическое продвижение определяется использованием центробежного механизма продвижения, который впервые был использован в паровых машинах Джеймса Уатта в 1780-х годах. Но даже Уатт признает, что он позаимствовал эту идею из более ранней конструкции мельницы 1600-х годов.

Типичное центробежное продвижение использует пару грузов, которые вращаются на штифтах. Грузы прикреплены к пластине, которая находит штифт, перемещающийся в фиксированной прорези. Расстояние, которое проходит штифт, представляет собой величину механического продвижения, достигаемого за счет продвижения положения ротора. На типичном распределителе Chevrolet, который вращается по часовой стрелке, когда открываются механические грузики, ротор перемещается в том же направлении, опережая синхронизацию. Число оборотов, при которых грузы начинают двигаться, и точка их максимального перемещения в основном определяются силой пружин, удерживающих грузы на месте. Более легкие пружины позволяют начать продвижение вперед и достичь максимального продвижения при более низких оборотах. Более тяжелые пружины задерживают начало и замедляют скорость продвижения.

Таким образом, типичная кривая механического опережения может начинаться с 1500 об/мин и достигать полного опережения на 2600 об/мин. Если это полное опережение перемещает ротор на 25 градусов коленчатого вала, а наша начальная синхронизация была установлена на 10 градусов до ВМТ, то наше общее механическое значение опережения на гармоническом балансире при 2600 об/мин или выше будет 35 градусов (10 начальных + 25 механических = 35 градусов). общий). Мы можем скорректировать эту сумму, добавив или вычтя начальное или механическое продвижение. Изменение механического продвижения требует модификации паза или изменения диаметра втулки, которая надевается на штифт в пазе. Именно так дистрибьюторы MSD позволяют легко вносить изменения в механическое продвижение своих дистрибьюторов.

Важно отметить, что проверка механического продвижения с помощью хронометра всегда должна выполняться при отсоединенном адсорбере вакуумного продвижения. Если канистра не отсоединена, показания будут представлять собой комбинацию начального, механического и вакуумного продвижения.

Теперь мы можем ввести вакуум в эту систему. Среди многих энтузиастов существует популярное, но ошибочное мнение, что вакуумное продвижение предназначено только для двигателей с низким уровнем выбросов и / или двигателей с ограниченным выбросом. Более просвещенный способ взглянуть на опережение вакуума — рассматривать его как время, основанное на нагрузке. Стоит заглянуть в кроличью нору процесса сгорания, чтобы понять, почему важна синхронизация в зависимости от нагрузки.

Давайте возьмем пример типичного карбюраторного малолитражного автомобиля, который движется по шоссе со скоростью 70 миль в час при 2800 об/мин на ровной поверхности. Двигатель мог тянуть от 12 до 18 дюймов вакуума. Как упоминалось ранее, высокий вакуум означает низкую нагрузку и почти закрытую дроссельную заслонку. Малоизвестный факт заключается в том, что большинство уличных двигателей с умеренным двигателем едут по автостраде, потребляя топливо из контура холостого хода карбюратора. Это не опечатка. Двигатели с кулачками длительного действия или автомобили с высокими повышающими передачами в повышающей передаче могут переключаться на основной контур, но большинство уличных двигателей с низким уровнем вакуума в крейсерском режиме фактически будут работать на контуре холостого хода.

При минимальном количестве воздуха и топлива, поступающего в каждый цилиндр, это означает, что смесь неплотно упакована. Вот где все становится сложно. Обычно процесс горения воспринимается как взрыв — искра гаснет и бум — горение происходит как бомба. Это не то, что происходит. Реальность такова, что свеча зажигания воспламеняется, и для того, чтобы продукты сгорания полностью сгорели в верхней части поршня, требуется довольно много времени, как при пожаре в большой долине. Чем гуще трава, тем быстрее она горит, а разреженные участки горят медленнее.

Мы можем применить эту аналогию с степным огнем к пространству горения. В WOT воздух и топливо плотно упакованы и сгорают быстро, поэтому нам не нужно столько времени. При 2800 об/мин на WOT угол опережения зажигания от 32 до 34 градусов может быть почти правильным для типичного уличного двигателя с насосным газом. Однако при почти закрытом дросселе (разрежение в коллекторе 14-16 дюймов) воздух и топливо гораздо менее плотно упакованы в цилиндре. Чтобы получить максимально возможную мощность при неполном дросселе, нам нужно начать процесс сгорания намного раньше — возможно, на 40 градусов до ВМТ или больше, в зависимости от индивидуальных требований двигателя.

Но такой тайминг нужен только тогда, когда двигатель находится под очень малой нагрузкой. Поскольку вакуум в коллекторе является отличным индикатором нагрузки, первые конструкторы двигателей использовали небольшой вакуумный контейнер, прикрепленный к распределителю, для опережения времени при высоком вакууме в коллекторе, чтобы создать кривую времени на основе нагрузки, которая будет в дополнение к механическому опережение.

Мы создали два графика, которые иллюстрируют очень простые механические и вакуумные кривые продвижения. Механическое продвижение полностью зависит от частоты вращения двигателя, в то время как вакуумное продвижение полностью контролируется нагрузкой двигателя. Нам нужны оба, потому что на улице мы можем иметь низкую нагрузку при очень высоких оборотах двигателя — скажем, 6000 с едва открытой дроссельной заслонкой — или очень высокую нагрузку (WOT) при очень низких оборотах двигателя, таких как 1500 об / мин. Эти две ситуации имеют очень разные требования к моменту зажигания.

Теперь давайте представим критическую переменную синхронизации кулачка. Давайте возьмем крайний пример с двигателем небольшого объема, таким как карбюраторный Ford 5.0L с большим гидравлическим роликовым кулачком с 230 градусами продолжительности при 0,050 дюйма и 0,565 дюйма подъема клапана. Даже с 16-градусным начальным углом опережения, скажем, наш двигатель едва работает на холостом ходу при 8-дюймовом вакууме в коллекторе, и он поддерживается плотным гидротрансформатором, потому что в нем также есть закись азота.

Даже при степени сжатия 9,5 или 10,0:1 применение распредвала с увеличенным сроком службы означает, что давление в цилиндре на низких скоростях будет значительно снижено по сравнению с более мягким кулачком. Этот двигатель будет реагировать на большее продвижение вакуума на крейсерских скоростях при частичной нагрузке, чтобы улучшить его управляемость и приемистость. Наш опыт показывает, что подключение системы опережения вакуума к источнику вакуума в коллекторе увеличивает синхронизацию на холостом ходу и улучшает качество холостого хода на передаче с автоматической коробкой передач. Более мягкие приложения также могут извлечь выгоду из этой идеи, но потребуют некоторых экспериментов. Несколько компаний, таких как Crane, Moroso, Pertronix и Summit Racing, предлагают регулируемые вакуумные канистры опережения, которые позволяют настроить кривую опережения в соответствии с требованиями вашего двигателя.

Давайте воплотим эти идеи в жизнь на конкретном примере. Мы бросили очень мягкий смолл-блок 383ci в ранний El Camino, проталкивающий трансмиссию Th450 и очень тугой 11-дюймовый преобразователь. С 16-градусным начальным синхронизацией и правильно отрегулированным контуром холостого хода в карбюраторе Холли двигатель изо всех сил пытался работать на холостом ходу, а разрежение в передаче падало ниже 8 дюймов ртутного столба. Добавление большего начального времени означало серьезные изменения в распределителе HEI, чтобы ограничить механическое опережение, которое было идеальным при 20 градусах (16 начальных + 20 механических = 36 градусов).

Распределитель был оснащен регулируемой вакуумной канистрой, поэтому мы просто подсоединили канистру к вакуумному коллектору, что добавило 14 градусов опережения, создав 30 градусов опережения на холостом ходу. Вакуум на холостом ходу мгновенно улучшился до 12 дюймов на передаче и позволил нам снизить скорость холостого хода, чтобы свести к минимуму этот раздражающий стук двигателя при включении передачи. Дополнительное опережение вакуума также позволило нам немного обеднить смесь холостого хода. У этого двигателя было только сжатие 8,5: 1, поэтому он предпочитает большее время. После дополнительного вождения и настройки мы завершили эту комбинацию с 14 градусами начального, 20 градусами механического опережения и 14 градусами вакуумного опережения для 48 градусов на крейсерских скоростях по шоссе, но при этом он отлично работает на топливе с октановым числом 87.

В конце концов мы добавили более свободный преобразователь, который позволил нам убрать опережение вакуума в коллекторе на холостом ходу. Этот более свободный преобразователь позволил нам уменьшить общее опережение на холостом ходу на передаче до более консервативных начальных 18 градусов, что улучшило качество холостого хода на передаче из-за снижения нагрузки.

Каждый двигатель будет иметь различные требования к синхронизации в зависимости от сочетания конструкции камеры сгорания, степени сжатия, октанового числа, угла опережения зажигания и переменных кривой зажигания. Лучший способ определить идеальную кривую — внести небольшие изменения и оценить их в течение нескольких дней вождения, прежде чем предпринимать дальнейшие изменения. Обращайте внимание на то, что говорит вам ваш движок, и записывайте свои изменения в блокнот.

Это всего лишь один пример, но он служит иллюстрацией того, как можно изменять угол опережения зажигания, чтобы улучшить характеристики двигателя с частичным дросселированием. Недавно HOT ROD опубликовал колонку To The Rescue, в которой плохо работающий ударник Ford small block радикально улучшил свою приемистость просто за счет простого применения времени и струи. Очень немногие журнальные статьи посвящены характеристикам двигателя с неполным дросселем, но это очень важно для уличных двигателей. Если подумать, уличный двигатель легко проводит 95 процентов своего срока службы на частичном дросселе и на холостом ходу. Почему бы вам не уделить время тому, чтобы ваш двигатель работал наилучшим образом там, где ему предстоит провести почти весь свой срок службы? Проведите немного времени с хронометром, и мы гарантируем, что ваш двигатель будет рад, что вы это сделали.

Это типичный механический механизм подачи на распределителе HEI с парой грузов, которые перемещаются наружу по мере увеличения частоты вращения двигателя. Вы можете создать собственную кривую, смешав пружины из комплекта пружин вторичного рынка. Один из двух слотов указан стрелкой. Единственный способ уменьшить общее механическое продвижение — сократить длину паза. Это потребует разборки и некоторой пайки или сварки. Распределители MSD используют один паз и штифт с втулкой, удерживаемой гайкой. Изменение диаметра втулки позволяет настройщику увеличить или уменьшить величину механического продвижения. Распределители MSD оснащаются на заводе самой большой (черной) втулкой, которая минимизирует механическое опережение. Втулки меньшего размера поставляются с распределителем. При замене втулки обязательно нанесите каплю Loctite на резьбу. Мы видели, как эти гайки отваливались. Вакуумные канистры перемещают пластину в распределителе, когда на внутреннюю диафрагму подается вакуум. Вакуум, воздействующий на диафрагму, перемещает положение звукоснимателя, изменяя синхронизацию. Регулируемые вакуумные канистры доступны для большинства популярных дистрибьюторов и обычно отличаются восьмиугольной формой. В этом используется 3/32-дюймовый шестигранный ключ для регулировки скорости, с которой применяется продвижение. Это цифровой индикатор времени Innova с циферблатом назад от Summit Racing. На дисплее отображается как общее опережение (32 градуса), так и число оборотов двигателя (2580). Чтобы использовать этот индикатор обратного набора, просто нажимайте кнопки опережения (стрелка вверх) или замедления (стрелка вниз) до тех пор, пока метка ВМТ не совпадет с нулевой меткой на вкладке синхронизации двигателя. Затем дисплей сообщает нам, что у нас есть 32 градуса опережения при 2580 об/мин. Вот краткий совет для определения вращения на любом распределителе с вакуумным опережением. Расположите руку параллельно вакуумному двигателю, как показано на рисунке. Ваши пальцы будут указывать в направлении вращения распределителя. Этот распределитель Chevrolet HEI вращается по часовой стрелке. Дистрибьюторы Ford размещают вакуумный бак на противоположной стороне корпуса, что означает, что они вращаются против часовой стрелки. Вы можете купить хронометрическую ленту в MSD, которая будет отображать метки времени точно так же, как градуированный балансир, поэтому вам не нужен обратный диск. легкий. Или вы можете сделать свою собственную ленту, как мы сделали здесь. Умножьте диаметр балансира на 3,1417 () и разделите это значение на 180, чтобы получить расстояние на 2 градуса. Для балансира диаметром 8 дюймов мы округли это значение в 2 градуса до 0,140 дюйма. Это помещает 30-градусную отметку на 2,1 дюйма от нулевой отметки на ленте. Вся эта настройка предполагает, что система зажигания уже находится в пиковом состоянии. Всегда используйте высококачественную крышку распределителя с латунными соединениями, как эта деталь MSD, вместо дешевых алюминиевых и тратьте деньги на качественные провода свечей зажигания, такие как у MSD, Moroso и других. Даже мелочи могут иметь значение. Свечи зажигания с выступающим концом (слева) перемещают искру немного ближе к середине камеры и дают небольшое преимущество по сравнению со стандартными свечами (справа). всего 32 градуса. Это соответствует механическому продвижению на 22 градуса. На этом графике показана кривая вакуумного продвижения, добавляющая до 14 градусов дополнительного времени при 18 дюймах ртутного столба. Комбинируя эти две кривые, можно получить до 46 градусов опережения при крейсерской скорости 3000 об/мин, если разрежение в коллекторе равно или выше 18 дюймов ртутного столба (32 + 14 = 46).

5,3 л LS График зависимости времени от нагрузки

Нагрузка (процент дроссельной заслонки)	1000	2000	3000	4000	5000	6000
10%	40	50	53	52	49	44
20%	32	34	38	40	36	32
30%	24	28	31	33	32	30
40%	18	25	28	32	31	29
50%	10	16	21	26	29	29
60%	4	12	17	26	28	28
70%	-11	8	14	26	28	28
80%	-11	6	14	26	28	28
90%	-11	6	14	26	28	28
100%	-11	4	14	26	28	28

Если вы посмотрите на графики, вы заметите, что они оба являются линейными (прямолинейными) кривыми. Преимущество двигателей с электронным управлением заключается в нелинейных кривых зажигания. Эта диаграмма представляет собой упрощенный пример временной карты на основе нагрузки, созданной для двигателя грузовика GM 5,3 л LS с октановым числом 87. По сути, эта карта представляет собой комбинацию начального, механического и вакуумного продвижения. Вертикальная шкала представляет собой процент открытия дроссельной заслонки (нагрузки), а число оборотов в минуту представлено на горизонтальной шкале. Как и следовало ожидать, по мере увеличения нагрузки время уменьшается. В качестве крайнего примера вы бы никогда не достигли WOT (100 процентов) при 1000 об/мин, но если бы это произошло, вы можете увидеть, что карта минимизирует время до -11 градусов, что составляет 11 градусов после ВМТ, что резко отстает от предотвращения детонации. И наоборот, при 10-процентном открытии дроссельной заслонки при 3000 об/мин синхронизация составляет 53 градуса до ВМТ. Это время на основе нагрузки.

Список деталей

Описание	Деталь №:	Источник:	Цена:
Индикатор времени Innova с электронным управлением	3568	Гонки на высшем уровне	99,97 $
Кран HEI прил. вакуум комплект баллонов и пружин	99600-1	Гонки на высшем уровне	35,40 $
Регулируемый вакуумный контейнер ACCEL HEI	31035	Гонки на высшем уровне	24,32 $
Регулируемый вакуумный контейнер Pertronix HEI	Д9006	Гонки на высшем уровне	18,97 $
Регулируемый вакуумный контейнер Summit HEI	850314	Гонки на высшем уровне	12,97 $
Стандартный двигатель SB Ford adj. вакуум канистра	ВК192	Гонки на высшем уровне	36,97 $
Summit LA Mopar прил. вакуумная канистра	850426	Гонки на высшем уровне	19,97 $
Кран GM указывает расстояние. вакуум нар. комплект	99601-1	Гонки на высшем уровне	35,43 $
Хронометрирующая лента MSD	8985	Гонки на высшем уровне	4,25 $

Источники:

ACCEL
866-464-6553
Accelnation. com

MSD
915-057-5203 903 903

04 Crane Cams
866-388-5120
CraneCams.com

Распределители производительности
901-396-5782
.
Summitracing.com

Популярные страницы

Лучшие электромобили — модели электромобилей с самым высоким рейтингом
Сколько стоит Tesla? Вот разбивка цен
Лучшие гибридные автомобили — модели гибридных автомобилей с самым высоким рейтингом
Каждый электрический внедорожник, который вы можете купить в США в 2022 году

Это самые топливные пикапы.

Лучшие электромобили — самые популярные модели электромобилей
Сколько стоит Tesla? Вот разбивка цен
Лучшие гибридные автомобили — модели гибридных автомобилей с самым высоким рейтингом
Все электрические внедорожники, которые можно купить в США в 2022 году
Это самые экономичные пикапы, которые вы можете купить
Эти внедорожники предлагают лучший расход бензина

8 Забытый тест

У вас есть таймер? Когда вы в последний раз им пользовались? Старые ребята вроде меня знают, что это такое, но есть ли у молодых специалистов ключ? Честно говоря, ответы на эти вопросы зависят от географического положения. Я живу в районе Чикаго и не могу вспомнить, когда в последний раз использовал синхронизирующий свет. Соленые дороги, ржавчина, испытания на выбросы и «деньги за драндулет» устранены 99 процентов автомобилей, которым требовалась регулировка угла опережения зажигания в моем районе. У меня есть причудливая хронометрическая лампа, но на ней, вероятно, толстый слой пыли… если я вообще смогу ее найти. Если бы я жил в таком районе, как Феникс или Сан-Диего, эта история могла бы быть совсем другой. Экологические/географические проблемы, подобные этой, часто могут привести к тому, что автомобиль 2018 года находится в одном из отсеков магазина, в то время как автомобиль 1976 года может находиться прямо рядом с ним. Не в Чикаго! Я редко вижу что-то старше 1996 года, но на всякий случай у меня все еще есть синий гаечный ключ. В любом случае, момент зажигания является очень важным аспектом работы двигателя.

Исчезновение меток синхронизации

Современные приложения для двигателей обычно не предлагают техническим специалистам метод проверки момента зажигания, потому что он больше не регулируется. Чаще всего на шкиве коленчатого вала нет установочных меток и нет проводов свечей зажигания, к которым можно было бы подключить наши индикаторы времени, если бы мы вообще захотели выполнить такую задачу. Чтобы еще больше замутить воду, производители больше не предоставляют базовые спецификации момента зажигания. Означает ли это, что момент зажигания менее важен? Конечно нет. Моя точка зрения: момент зажигания может быть неверным, даже если он не регулируется техником, и впоследствии вызвать проблемы с управляемостью.

Рис. 1. Распределитель или «осьминог» на Challenger R/T 1970 г.

Для тех из вас, кто зеленый или техников начального уровня, позвольте мне нарисовать эту картину. Раньше на двигателе было устройство, похожее на осьминога ( Рисунок 1 ). Этот «осьминог» на самом деле назывался дистрибьютором. У него были кабели зажигания, которые подключались к свече зажигания для каждого цилиндра двигателя, и часто имел дополнительный провод, который подключался к одной катушке зажигания. Да, хотите верьте, хотите нет, только одна катушка зажигания. Задача осьминога заключалась в том, чтобы распределять искру в нужное время по каждому отдельному цилиндру. Для этого необходимо правильно установить распределитель или головку осьминога. Его можно было повернуть в ту или иную сторону, чтобы установить базовый угол опережения зажигания. Оттуда компьютер двигателя брал на себя управление и опережал или замедлял момент зажигания или когда искра зажигалась, в зависимости от условий работы в этот момент.

Примечание, на которое следует обратить внимание: в течение нескольких лет в середине 1990-х и начале 2000-х годов на автомобилях существовали распределители, но регулировка угла опережения зажигания была невозможна. Несмотря на то, что можно было повернуть распределитель, это влияло только на синхронизацию датчика распредвала. Эта регулировка повлияла на момент впрыска, но не на момент зажигания. Момент зажигания теперь основывался на входе датчика положения коленчатого вала в PCM. Примером этого могут служить 5,7- и 5,0-литровые двигатели General Motors вплоть до 2000 модельного года и 4,3-литровые двигатели General Motors вплоть до 2004 модельного года.

Ответы на нехватку технических средств
	Если в стране или только в вашем магазине ощущается нехватка техники, JB Burkhauser расскажет, как решить эту проблему — на национальном и местном уровне.

С появлением DIS (систем прямого зажигания) в начале 1980-х годов и вскоре после этого систем зажигания COP (Coil over Plug) осьминог устарел. В результате устарели и регулировки угла опережения зажигания. Эти изменения не означают, что момент зажигания стал менее важным, он просто стал нерегулируемой частью процедуры технического обслуживания, поскольку механические компоненты были исключены, а компьютеризированные средства управления зажиганием взяли на себя все функции зажигания.

Ушли, но не забыты

Теперь, когда урок истории завершен, мы подошли к тому, как осуществляется управление опережением зажигания в современном автомобиле. Момент зажигания почти на всех современных автомобилях основан на входе датчика положения коленчатого вала. Аспекты работы четырехтактного двигателя остались прежними, включая момент зажигания, а сервисная информация по большинству областей не менялась по мере того, как двигатели менялись и совершенствовались. Однако служебной информации не хватает, когда речь идет о такой важной переменной, как угол опережения зажигания. Поскольку в современных автомобилях момент зажигания не регулируется, инженеры, разрабатывающие автомобили, и люди, пишущие сервисную информацию, не предоставляют нам, техническим специалистам, всю информацию, которая может нам понадобиться, потому что момент зажигания — это то, с чем «мы больше не должны связываться». Позвольте мне поделиться историей, которая иллюстрирует необходимость определения момента зажигания.

Ford начала 2000-х годов с 4,2-литровым двигателем V-6 находится в ремонте из-за маломощности. В мастерской уже использовали обычный метод дробовика и заменили топливный насос, топливный фильтр, датчик массового расхода воздуха, всю выхлопную систему (все, кроме выпускных коллекторов), датчик положения распредвала, свечи зажигания, провода зажигания и пакет катушек. Очень неэффективным и дорогостоящим способом магазин покрыл большую часть проблем с низким энергопотреблением. По прибытии в магазин тест-драйв автомобиля подтвердил, что проблема с низкой мощностью осталась. Была проведена двойная проверка замененных деталей/компонентов, и никаких неисправностей обнаружено не было. Что было упущено? Момент зажигания проверяли? Мы, старые ребята, знаем, что замедленное зажигание может вызвать очень похожее ощущение управляемости, но, как уже говорилось ранее, не было никаких меток или спецификаций для проверки момента зажигания. Что мы делаем дальше?

Рис.

2. Изношенный шпоночный паз привел к искажению сигнала CKP, что привело к задержке опережения зажигания.

Быстрая проверка опережения зажигания с использованием некоторых современных методов (будет рассмотрена в ближайшее время) показала, что опережение зажигания действительно запаздывало. Поскольку момент зажигания основан на сигнале датчика положения коленчатого вала, датчик положения коленчатого вала был следующим в списке, который нужно было проверить. В этом случае дроссель CKP был установлен на шкиве коленчатого вала. При снятии шкива коленчатого вала была обнаружена изношенная шпоночная канавка, которая позволяла шкиву коленчатого вала смещаться ( Рисунок 2 ). Это смещение привело к запоздалому сигналу CKP. Поздний входной сигнал CKP в PCM привел к позднему или запоздалому сигналу срабатывания момента зажигания к катушкам зажигания. Единственное, что требовалось для решения проблемы с малой мощностью рассматриваемого автомобиля, — это шкив коленчатого вала. Новый шкив привел к точному сигналу CKP на PCM и, следовательно, к правильной команде опережения зажигания.

Моя точка зрения во всей этой истории заключается в том, что современные технические специалисты, как опытные, так и «зеленые», упускают из виду момент зажигания, потому что он «не регулируется». Технически он не регулируется, но может измениться… если что-то сломается.

Проверка угла опережения зажигания без индикатора времени

Итак, как мы можем проверить угол опережения зажигания, спросите вы? Несколько абзацев назад я упомянул «быстрый тест» для проверки опережения зажигания на современном автомобиле. При соответствующем оборудовании и знании того, как работают двигатели, это на самом деле несложная задача. Есть два известных мне метода, которые можно использовать для проверки угла опережения зажигания. Для обоих этих тестов требуется осциллограф. Кроме того, потребуется сильноточный зонд и/или датчик давления. Датчик тока или датчик давления обеспечат верхнюю мертвую точку. Другой канал осциллографа будет использоваться в качестве эталона зажигания и может быть выполнен различными способами в зависимости от применения автомобиля и доступных датчиков осциллографа. Первый метод представляет собой «примерный» тест, а второй метод намного более точен, чем первый.

Метод № 1: Относительное сжатие по отношению к синхронизации

Относительное сжатие включает в себя подключение датчика тока к кабелю аккумулятора, отключение топливной системы для принудительного запуска условия запуска коленчатого вала и использование некоторого типа синхронизации зажигания. Затем двигатель прокручивается, и можно наблюдать пики тока стартера. Пиковые значения тока соответствуют большему усилию, которое требуется стартеру для сжатия содержимого каждого цилиндра. Одинаковые пики тока указывают на то, что во всех цилиндрах одинаковое сжатие. Для нашего сегодняшнего обсуждения синхронизация зажигания должна приходиться на вершину одного из пиков тока в захвате. Этот метод не является точным, но может дать нам довольно хорошее представление, если угол опережения зажигания близок. Подумайте об этом — во время запуска большинство двигателей используют базовый угол опережения зажигания. Если мы воспользуемся тем, что узнали на старых автомобилях, обратившись к опытным техническим специалистам, базовое время должно быть (скорее всего) где-то между 0° и 10° до ВМТ (до верхней мертвой точки). Это означает, что синхронизация зажигания должна происходить очень близко к одному из пиков тока или немного левее относительного захвата. Если синхронизация зажигания падает слишком далеко вправо от пика тока, момент зажигания задерживается. И наоборот, если он падает слишком далеко влево, момент зажигания смещается вперед.

Рис. 3. Синхронизация зажигания сильно смещена вправо, что указывает на запаздывание опережения зажигания.

Следующий показатель относительного сжатия ( Рисунок 3 ) получен от Ford Mustang 2002 года с двигателем 3,8 л. Автомобиль почти не двигался, и относительная компрессия объясняет, почему — момент зажигания сильно запаздывает.

Рисунок 4. Сломанный балансир коленчатого вала вызвал нежелание переключать положение 9 на CKP.0060

Дальнейшее обследование с упором на датчик положения коленчатого вала выявило поврежденный ( Рисунок 4 ) балансир коленчатого вала.

Рис. 5. Захват относительного сжатия с несколько сомнительным моментом зажигания.

Другим примером может быть следующий захват другого автомобиля Ford. Рисунок 5 иллюстрирует момент зажигания, который вызывает сомнения. Зажигание (фиолетовый) кажется близким к верхней мертвой точке или даже немного правее, или с запаздыванием. В этом случае момент зажигания вызывает подозрение, и необходимо провести дополнительные испытания.

Метод № 2: Компрессия в цилиндрах по отношению к синхронизации

Проверка в цилиндрах — это гораздо более точный способ измерения момента зажигания, и он будет следующим этапом диагностики в случае автомобиля, используемого в Рис. 5 . Этот метод по-прежнему требует синхронизации зажигания, но также требует использования датчика давления для установления ВМТ (верхней мертвой точки) и поворота коленчатого вала на 720°. В отличие от теста относительной компрессии, этот тест можно проводить во время проворачивания коленчатого вала двигателя или при работающем двигателе. Кроме того, можно производить очень точные измерения угла опережения зажигания.

Для облегчения этой проверки свеча зажигания вынимается, а на ее место устанавливается датчик давления. Затем двигатель прокручивается или запускается. Высшая точка захвата давления – верхняя мертвая точка. Затем синхронизацию зажигания можно сравнить с фактической верхней мертвой точкой и, при желании, измерить с большей точностью.

Рисунок 6. Момент зажигания во время работы должен быть увеличен. Этот захват показывает около верхней мертвой точки.

На рис. 6 показан снимок цилиндра другого автомобиля. Автомобиль работает на холостом ходу, и очевидно, что воспламенение искры происходит почти точно в верхней мертвой точке.

Момент этого события зажигания должен вызвать вопрос: когда автомобиль работает, не следует ли опережать момент зажигания? Ответ положительный, и вывод состоит в том, что что-то сломано.

Измерение момента зажигания

Если у вас есть PicoScope, измерить момент события относительно просто. Линейки можно использовать для отметки двух последовательных событий давления в верхней мертвой точке, чтобы дать осциллографу ориентир 720°. Затем можно перетащить курсор, чтобы выровнять событие синхронизации, которое вы хотите измерить. В верхней части экрана прицела появится поле, и будет отображаться разница в градусах.

Рисунок 7. Событие 720 градусов измеряется как 527,2 миллисекунды

Если вы используете осциллограф, который не предлагает эту опцию, например продукт Snap-On, эту задачу все равно можно выполнить относительно легко, приложив немного математики. Сначала используйте курсоры, чтобы отметить событие 720° от верхней мертвой точки до верхней мертвой точки. Осциллограф отобразит количество времени, которое потребовалось для события 720° ( Рисунок 7 ). В данном случае это измерение составляет 527,2 миллисекунды. Во-вторых, разделите количество времени события, отображаемого на осциллографе, на 720. Это скажет нам, за сколько времени отвечает каждый градус вращения коленчатого вала. В нашем примере 527,2 миллисекунды, разделенные на 720 градусов, равны 0,73 миллисекунды на градус коленчатого вала. В-третьих, оставьте первый курсор в верхней мертвой точке и переместите второй курсор на событие синхронизации, которое вы хотите измерить ( Рисунок 8 ). Новое измерение времени будет отображаться на экране осциллографа. В нашем случае это число 29.0,46 миллисекунды. Наконец, разделите это новое измерение времени на число, полученное во время второго шага. В нашем примере 29,46 миллисекунды, разделенные на 0,73 миллисекунды, равняются 40 градусам. Это число представляет собой величину опережения или отставания по времени для данного захвата. В этом случае угол опережения зажигания отстает на 40 градусов. Помните, что независимо от того, какой инструмент или метод вы используете, если событие происходит справа от верхней мертвой точки, это указывает на запаздывающее событие синхронизации, а слева от верхней мертвой точки указывает на опережающее событие.

Рис.

8. Событие срабатывания зажигания измерено и происходит через 29,46 мс после верхней мертвой точки

Резюме

Момент зажигания так же важен, как и всегда, для правильной работы двигателя внутреннего сгорания с искровым зажиганием, даже несмотря на то, что технологические достижения устранили возможность технического специалиста регулировать или даже проверять базовый момент зажигания. . Устаревание индикаторов времени, меток времени и регулировки времени привело к тому, что в отрасли сложился менталитет, который склонен забывать об этой важной проблеме.

Технически, на современном автомобиле никогда не нужно проверять угол опережения зажигания. Инженеры, в результате, не дали нам возможности сделать это. Однако, в защиту инженеров, невозможно предвидеть каждый потенциальный сбой. Тем не менее, компоненты ломаются, и нам, техническим специалистам, приходится приспосабливать нашу диагностику к этим непредвиденным ситуациям.
