Система зажигания двигателя обеспечивает с помощью искры своевременное воспламенение смеси, из горючего и воздуха, которая попадает в камеру сгорания. Однако это необходимо для бензиновых авто, с дизельными машинами все иначе. В них воздух и топливо попадают в цилиндры отдельно, причем воздух сильно сжимается и соответственно нагревается (температура может достичь 700 С), таким образом, происходит самовоспламенение. Значение этой системы для обоих видов моторов вкратце понятно, но также немногословно описать ее установку будет непросто, поэтому посвятим ей нашу статью.

Система зажигания двигателя – отличие «дизеля» от бензинового мотора

Из-за указанных различий в самом процессе воспламенения бензинового и дизельного топлива в двигателе, можно отметить разницу и в строении зажигания. Очевидно хотя бы то, что такой системы, как в бензиновом авто, состоящей из прерывателя-распределителя, коммутатора или же датчиков импульсов, в дизельной машине нет. Однако зимой иногда с трудом удается завести дизельный движок, из-за того, что воздух слишком холодный, поэтому устанавливают специальную систему предварительного подогрева, чтобы увеличивать температуру воздуха в камере сгорания.

Можно сказать, что установка зажигания на дизельном двигателе – это не что иное, как выбор угла опережения впрыска горючего. А достигается это регулированием положения поршня, в момент впрыскивания «дизеля» в цилиндр. Это очень важно, так как при неправильном выборе угла впрыскивание будет несвоевременным, и, как следствие, топливо не будет сгорать до конца. А это негативно отразится на слаженной работе цилиндров.

Допустив незначительную ошибку, всего-то в один градус, можно спровоцировать выход из строя всего силового агрегата, из-за чего потребуется капитальный ремонт.

Система зажигания дизельного двигателя – устройство и принцип регулировки

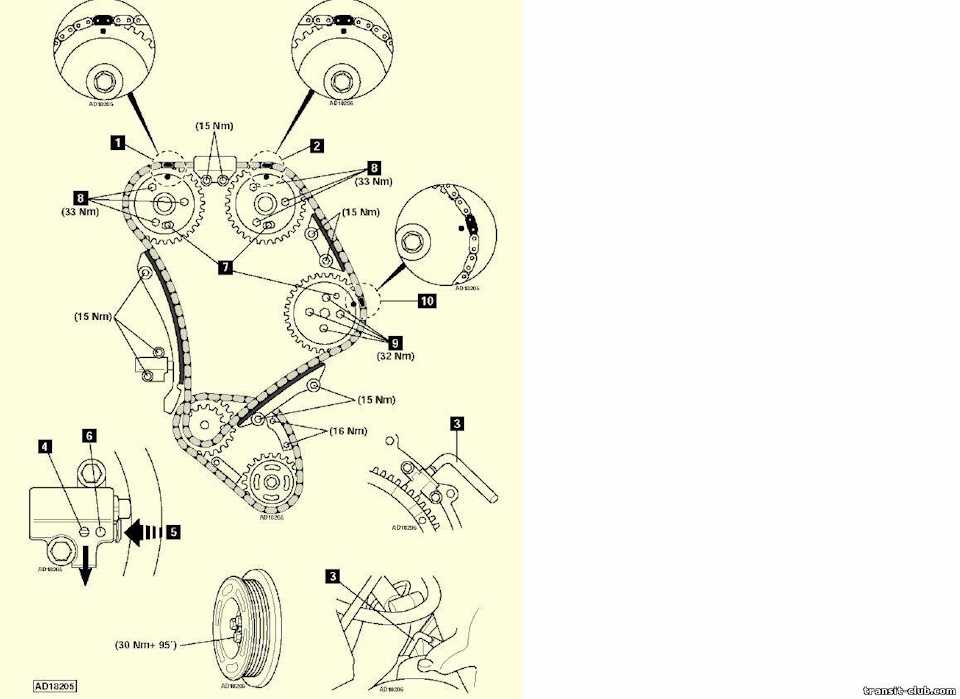

Если в автомобиле стоит дизельный силовой агрегат с механической топливной аппаратурой, то регулировать угол опережения впрыска можно посредством поворота насоса вокруг своей оси. Еще можно поворачивать зубчатый шкив относительно ступицы. Если же ТНВД и зубчатый шкив жёстко закреплены, тогда регулировка происходит только за счет углового сдвига зубчатого шкива распределительного вала. Но это все лирика, пора перейти к действиям.

Регулировка зажигания дизельного двигателя – инструкция для решительных

Регулировка зажигания дизельного двигателя может производиться и самостоятельно. Для начала следует поднять крышку капота и зафиксировать ее на опорной стойке. Сверху слева на задней части двигателя необходимо найти маховик (массивное колесо), на корпусе кожуха которого расположено механическое устройство. Шток этого устройства требуется сначала приподнять и развернуть на 90 градусов, затем опустить в прорезь, которая находится на корпусе.

Теперь снимите грязезащитный щиток, для этого на кожухе маховика ключом 17 мм нужно открутить два болта (проще подобраться к этому месту из-под машины). В отверстие маховика через прорезь кожуха следует вставить металлический стержень и поворачивать коленвал двигателя. Направить его нужно слева направо, пока его ход не будет застопорен штоком фиксатора сверху.

Теперь самое время посмотреть на вал привода насоса для горючего, он расположен сверху от развала блока цилиндров (ось, от которой ряды цилиндров расходятся). Если установочная шкала приводной муфты (фланца, который служит для передачи вращений от приводного вала) ТВНД повернута вверх, то в этом случае риску на фланце топливного насоса следует совместить с нулевой меткой привода и затянуть два крепежных болта. Если установочная шкала приводной муфты не повернута вверх, тогда потребуется приподнять стопор, а коленвал двигателя повернуть на один оборот, и следом все вышеперечисленные действия необходимо повторить в том же порядке.

Как только болты приводной муфты затянули, нужно поднять вверх стопор маховика, повернуть на 90 градусов и опустить в паз. На кожухе маховика снизу можно вернуть на свое место грязезащитный щиток (крепится болтами). Теперь капот автомобиля пора закрыть, работа закончена. Остается завести автомобиль и проверить четкость срабатывания системы.

• Автор: Ксения
• Распечатать

Оцените статью:

(4 голоса, среднее: 3 из 5)

Поделитесь с друзьями!

Adblock
detector

порядок регулировки угла опережения впрыска топлива

Регулировка зажигания на ЯМЗ 240: как самостоятельно выставить угол опережения впрыска топлива

Двенадцатицилиндровые двигатели серии 240, изготовленные на Ярославском моторном заводе, без преувеличения можно назвать гордостью отечественной промышленности. С самого начала своего пути в 1962 году дизельный двигатель ЯМЗ 240 проявил немалую выносливость, чем оправдал свое предназначение – решение специализированных задач в составе тяжелой, мощной техники.

Могучий агрегат выдюжил и суровые климатические условия Крайнего Севера, и интенсивные нагрузки в Сибири. Подобными моторами до сих пор оснащают карьерные самосвалы, дизель-поезда, тяжелую строительную технику. Но даже самый надежный механизм требует постоянного внимания. Вопрос как выставить зажигание на ярославских мощных дизелях волнует практически каждого водителя, ведь от этого зависит работоспособность не только самого агрегата, но и всей машины. Но прежде чем приступить к работе, стоит ознакомиться с особенностями конструкции мотора.

Каждая из модификаций агрегатов ЯМЗ 240 имеет свои отличительные особенности. В рамках линейки выпускаются как атмосферные моторы, так и турбированные двигатели, однако каждый из них соответствует требованиям Евро-0.

По своей конструкции ДВС ЯМЗ 240 относится к V-образным тяжелым агрегатам с двенадцатью рабочими цилиндрами. Основное их отличие от прочих серий – увеличенное количество цилиндров, видоизмененный угол развала и адаптированный способ опоры коренных шеек коленчатого вала.

Расположение цилиндров двухрядное. Исполнение – единое с верхней частью корпуса, под наклоном в 75°. Выполнено смещение рядов друг относительно друга на 35 мм (правый выдвинут вперед) – это связано с конструкцией кривошипо-шатунного механизма.

Картер выполнен методом отливки из чугуна с точно предусмотренными местами для установки гильз, коленчатого вала, втулки распределительного вала и ТНВД. Головки цилиндров содержат клапаны пружинного типа, здесь же располагаются коромысла и форсунки. В зависимости от модели мотора возможно исполнение индивидуальных головок под каждый цилиндр или же по 3 цилиндра на каждую головку (итого 4).

В состав кривошипо-шатунного механизма входит штампованный стальной коленвал с установленным жидкостным демпфером. Маховик ЯМЗ 240 – чугунный. Зубчатый венец маховика способствует запуску дизеля стартером. Крепление маховика осуществляется посредством болтов на конусообразном хвостовике коленвала к напрессованной на нем ступице.

В 240-х двигателях предусмотрена система смазки смешанного вида с мокрым картером. В турбированных версиях работающие поршни охлаждаются посредством струйного охлаждения маслом.

Устройство питания реализовано комбинацией ТНВД, всережимного регулятора частоты вращения и муфты опережения впрыска горючего; двумя насосами, подающими топливо к ТНВД; топливопроводами (высокого и низкого давления), фильтрами (грубый и тонкий), форсунками.

Охлаждается двигатель жидкостным типом охлаждения. Охлаждающая жидкость циркулирует под воздействием насоса, поступая в рубашки обоих рядов блока цилиндров. Затем следует через головки и скапливается в специальных трубопроводах. Нагревшаяся жидкость посредством термостатов передается в радиатор, где происходит ее охлаждение за счет вентилятора.

Приступать к процессу регулировки угла опережения впрыска горючего следует с предельной внимательностью. Неправильные действия и неосторожность при проворачивании вала под артикулом 240 1005000 А2 могут увеличить время на выполнение техобслуживания и привести к ряду негативных последствий, возможно даже к разрушению элементов двигателя.

Итак, в первую очередь нужно убедиться в корректности расположения меток друг относительно друга. Для этого необходимо:

• отыскать метку, нанесенную на муфте насоса для топлива и расположить агрегат таким образом, чтобы риска оказалась наверху;
• провернуть мотор до установки на шкиве значения в 15-20 градусов;
• вывернуть болты крепления, удерживающие муфту ТНВД. Провернуть муфту на поздний впрыск. Проворачивание осуществлять по направлению против часовой стрелки;
• выкрутить топливоподающую трубку, подходящую к первому цилиндру;
• удалить остатки горючего из выемки;
• повторить процедуру проворачивания муфты, но уже по ходу часовой стрелки, до тех пор, пока в выемке первого цилиндра не появится горючее;
• затянуть удерживающие болты на муфте топливного насоса.

Данный метод подходит для профессиональных водителей, уверенных в своих знаниях и опыте. Новичкам стоит воспользоваться специальным приспособлением – моментоскопом, а лучше всего – обратиться к профессионалам.

Первый шаг регулировки угла опережения впрыска горючего практически ничем не отличается от ранее предложенного. Риски на муфте и полумуфте приводного вала насоса должны располагаться по одну сторону. Затем необходимо отключить топливопровод от двенадцатой секции ТНВД. Секции при этом считаются от привода.

На обнажившийся штуцер вместо топливопровода установить моментоскоп. С помощью скобы регулятора активировать подачу горючего. Следующим шагом станет ручное прокачивание топлива в системе питания. Делать это необходимо на протяжении минут трех.

Вооружившись ключом-трещоткой, следует прокрутить вал коленчатый ЯМЗ 240. Сделать это можно, используя устройство проворота. Существует также вариант захвата ломиком за маховик со стороны нижнего люка корпуса. Вращение вала должно выполняться до момента, когда горючее поступит в трубку механизма.

Как только горючее заполнит трубку, требуется вылить его излишки, отключить топливоподачу и прокрутить коленчатый вал против хода часовой стрелки на угол 50-60 градусов. Приблизительно для этого понадобится от 12 до 15 качаний ключа. Далее необходимо снова запустить подачу топлива.

Далее устанавливаем УОВТ за 19 +/- 1 градус до ВМТ. Аккуратно проворачивая коленвал, нужно наблюдать за движением горючего в стеклянной трубке моментоскопа. Как только в устройстве появилось топливо, это значит, что начала свою работу двенадцатая секция ТНВД. Если все действия выполнены корректно, в этот момент градуировки на маховике (19) или демпфере обязаны занимать позиции соответственно указателям, нанесенным на корпусе маховика или крышке блока.

Вполне возможны два варианта развития событий, когда потребуется дополнительное вмешательство: подача топлива осуществляется раньше совпадения рисок и указателей, или позже. В первом случае нужно временно приостановить прокрутку вала, и отрегулировать момент впрыска. Для чего:

• ослабить болты полумуфты, установленной на приводе ТНВД;
• зажать муфту опережения впрыска в той позиции, когда фиксируется старт подачи топлива, прокрутить коленчатый вал до тех пор, пока риски не совпадут с указателями;
• зафиксировать позицию полумуфты с помощью болтов.

Если же метки совпали с указателями до того, как началось поступление горючего, необходимо провернуть коленчатый вал и отрегулировать момент начала впрыска топлива. После этого, вывернув болты и придерживая муфту, провернуть коленвал на 4-5 качаний ключа или 15-20 градусов в обратном направлении. Совместить риски с указателями, вращая вал по ходу вращения, подтянуть крепление полумуфты.

Приступая к регулировке зажигания, стоит быть уверенным в исправности всех деталей ведущих узлов, включая отсутствие износа манжеты 238б 1029240.

Моментоскоп – простейшее устройство, применяемое для регулировки механизмов силовых агрегатов, в частности, для проверки и регулировки момента начала поступления горючего. Конструктивно прибор представляет собой трубку из стекла, внутренний диаметр которой составляет от 1 до 2 мм. Трубка соединяется посредством резинового шланга с частью топливопровода, по которому подается горючее под давлением. Чтобы подсоединить трубку к ТНВД, используют накидную гайку, уплотненную прокладкой.

Прежде чем приступить к регулировке параметров подачи топлива, выполняют так называемую установку моментоскопа: присоединив трубку к штуцеру, проворачивают коленчатый вал агрегата до тех пор, пока в трубке не появится топливо без воздушных пузырьков. Некоторое количество горючего из трубки сливают, чтобы обеспечить видимость мениска.

Проверка установочного угла опережения впрыска горючего на дизельных агрегатах, включая агрегаты ярославского завода 240-й серии, в обязательном порядке должна выполняться:

• при замене топливного насоса высокого давления;
• установке нового узла для нагнетания топлива;
• в случае обнаружения характерных неисправностей: затрудненном запуске мотора, обилии белого дыма, присутствии посторонних звенящих звуков, увеличенном расходе топлива.

Своевременная регулировка зажигания поможет избежать дополнительных расходов на топливо, дополнительный ремонт узлов, таких как картер маховика ЯМЗ 240, а также обеспечит комфортную и безопасную эксплуатацию транспортного средства.
