Граната в автомобиле что это: ШРУС: зачем в машине граната?

Содержание

Граната в машине что это такое? Страшно и интересно!

4.7/5 — (16 голосов)

Для начинающего автолюбителя выражение «заменить гранаты» звучит по меньшей мере странно))) и уж точно непонятно. Хотя, если у вас переднеприводный автомобиль, то не сомневайтесь – 4 гранаты в него заложены точно!

Только не переживайте, конечно же это не боеприпасы, которые первые приходят на ум. Речь идет о металлических приводах, через которые двигатель раскручивает колеса. Давайте вместе разберемся, что такое граната в автомобиле.

Содержание

ШРУС

Сами понимаете, что для движения автомобиля двигатель должен как-то крутить ведущие колеса. Казалось бы, все просто: соединил вал движка с колесом и поехал! Но не тут-то было.

На переднеприводном автомобиле (а таких большинство) передние колеса крутятся не только для движения вперед, но и для поворота налево или направо. А еще при езде по кочкам или наклонным дорогам колеса то и дело прячутся под крылья, отрабатывая неровности.

Вот и получается, что каждое колесо движется одновременно в нескольких направлениях. Двигатель же все это время стоит на месте и лишь слегка вибрирует на своих опорах. Невозможно, ведь, чтобы движок крутился вместе с каждым колесом.

Для решения проблемы инженеры придумали специальный гибкий вал, который по-научному величают шарниром равных угловых скоростей (сокращено ШРУС).

Слева шариковая, а справа гипоидная гранаты в сборе с полуосями

Граната относится к шариковым ШРУСам и состоит из трех частей: внешней (корпус), внутренней (обойма) и сепаратора с прочными шариками.

Внутреннее устройство шарикового ШРУСа

Визуально такой шарнир очень похож на настоящую взрывчатую гранату, особенно, если разделить его пополам. Благодаря такому визуальному сходству за деталью закрепилось звучное прозвище.

Правда похожи?

Кроме шарикового есть и другие типы шрусов:

Трипоидные;
Кулачковые;
Спаренные карданные.

В обычных легковушках такие изделия встречаются реже.

Где располагается граната в машине

Повторимся, что запчасть присуща только переднеприводным авто. Машины с задними ведущими колесами приводятся в движение другим валом – карданом. А потому ответ на вопрос что такое граната и где она находится в автомобиле актуален лишь для первого случая.

Расположены гранаты в передней части автомобиля. В каждой машине находится 4 гранаты: по две на колесо. Это необходимо для того, чтобы подвеска могла нормально поднимать и опускать колесо на кочках и при этом рулить. Определить их визуально достаточно легко по гофрированным резиновым пыльникам.

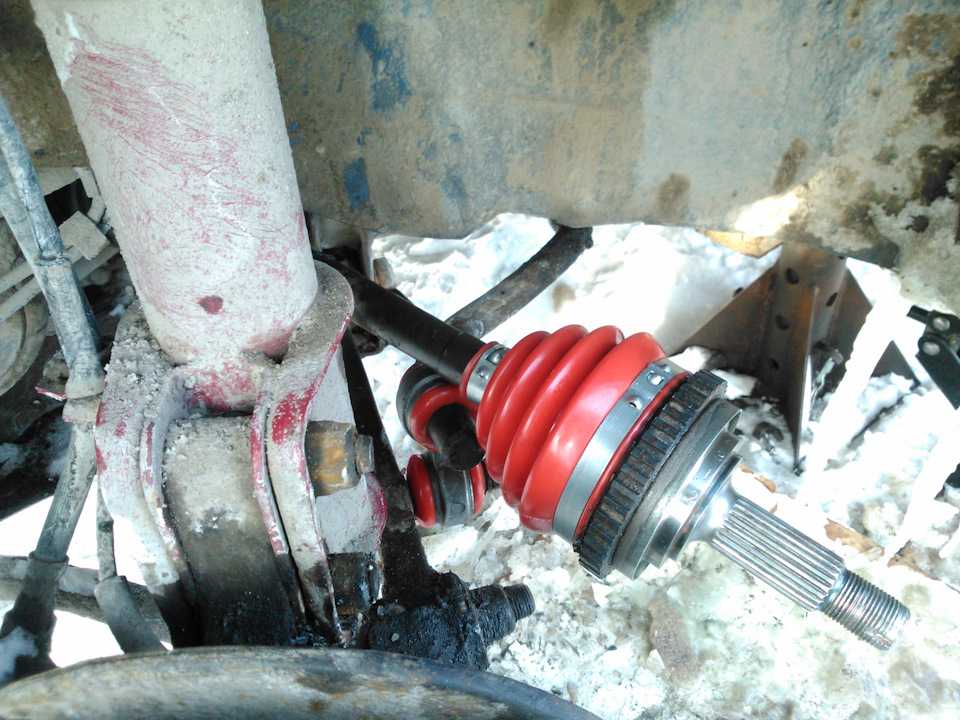

Обычно пыльники бывают черного цвета, но можно встретить коричнево-красные или прозрачные модели

Первая гранта в паре вставляется в ступицу колеса и называется внешняя. Она отвечает за хождение колеса вверх-вниз и за его поворот влево-вправо. Этот узел испытывает самые большие нагрузки, а потому изготавливается достаточно большого размера.

Второй шарнир вставляется в коробку передач и называется внутренним. Его задача обеспечить небольшое хождение колеса вверх и вниз на неровностях. Нагрузки на него меньше, а потому и размер скромнее.

Левый шарнир втыкается в ступицу колеса, а правый в выход КПП. Между ними полуось

Между собой наружная и внутренняя гранаты соединены полуосью с продольными шлицами. Именно эта составная конструкция, состоящая из трех деталей, обеспечивает передачу крутящего момента от двигателя колесам.

Видео о ШРУСе, его разборке и причинах хруста

Видеоролик об устройстве и принципе работы гранаты

Срок службы и обслуживание

Граната в легковушке – это расходник. Менять ее придется достаточно часто. Благо стоимость узла и ремонта обычно не самая высокая.

Сколько отходит заводская деталь зависит от трех факторов:

Манеры вождения;
Модели машины;
Своевременного обслуживания.

Первый фактор имеет решающее значение. Особенно сильно гранаты боятся наваливания гашетки при вывернутом в крайнее положение руле. В такие моменты узел испытывает максимальные нагрузки.

Если вы в основном двигаетесь спокойно, то ресурс для вашей машины можно поискать на тематических форумах. Есть авто, в которых штатное изделие может отходить больше ста тысяч.

Под своевременным обслуживанием подразумевается периодический осмотр пыльников, своевременная их замена и набивка смазкой. Если в резинке появится трещина, то смерть шруса наступит всего через пару недель. А в дождливую погоду это может случиться еще быстрее. Виной всему вода, которая, попадая в узел, приводит к коррозии и вымыванию защитной смазки.

Наверняка вам будет интересно узнать, что кроме гранат абсолютно во всех обычных легковушках есть телевизор! Обязательно прочитайте нашу статью об этом, чтобы быть знающим автовладельцем.

Порванный пыльник — типичная неисправность

Пыльники, кстати, стоят совсем недорого. Смазка тоже дешевая и называется банально – «ШРУС». Во время покупки не забудьте проверить, чтобы в комплекте с пыльниками шли хомуты для их затяжки.

Совет как продлить жизнь гранаты:
Не давить педаль в пол на повороте, особенно при трогании
Вовремя менять пыльники и смазку

Ресурс внешней и внутренней гранат сильно отличается. Первая подвержена большим усилиям, так как вынуждена поворачиваться на значительные углы, а потому чаще дает о себе знать.

Внутренняя деталь вполне может не беспокоить весь срок службы автомобиля.

Неисправности и ремонт

Определить, что узел требует замены можно по характерным щелчкам, похожим на удары небольшого отбойника.

Обычно картина гибели узла следующая:

При повороте на 90 градусов и резком нажатии газа появляются громкие глухие щелчки справа или слева от водителя (с какой стороны идет звук, там и затаилась неисправность). При резком трогании, езде по прямой и перестроении посторонних звуков пока нет;
Если продолжать ездить, не устраняя дефект, то стук будет усиливаться и возникать при нажатии газа даже с незначительными поворотами руля, а потом и вовсе при трогании и движении прямо;
Заклинивание и «взрыв». Корпус шарнира или сепаратор лопаются и автомобиль теряет способность к самостоятельному передвижению. При этом могут быть серьезно повреждены детали двигателя, подвески и тормозной системы. К слову, такие последствия наступают крайне редко. Чаще все заканчивается простым обездвиживанием.

В этой гранате лопнул сепаратор и шарики просто выпали в пыльник, лишив машину шансов на передвижение

Вот вам и ответ на вопрос «граната в машине что это такое?» — оказывается эта запчасть, как и ее взрывчатая тезка, может «бахать» выводя из строя и причиняя ущерб.

Интересно, что запчасть неремонтопригодна. А потому, даже выявив болезнь на ранних стадиях ее придется полностью заменить.

Как заменить гранту

Первый вопрос: «менять самостоятельно или в сервисе?»

В принципе для большинства бюджетных легковушек (ВАЗ, Шевроле, Хендай и др.) при наличии опыта ремонта ходовой автомобиля и инструментов замена шарнира не так уж сложна. Можно даже обойтись без ямы. Но попотеть придется.

Обычно именно из таких запчастей состоит комплект для замены гранаты в магазине: пыльник, смазка, граната, хомуты пыльника, стопорное кольцо для полуоси

Для дорогих авто, без опыта и инструмента, для авто на гарантии или по страховке – однозначно дорога в сервис.

Второе, с чем часто сталкиваются автолюбители – это фраза слесаря «если захрустела одна граната, то менять нужно сразу обе». Причем одни настаивают на замене пары наружная-внутренняя. Другие уговаривают при хрусте одной внешней, заменить и вторую, а внутренние оставить.

Мотивация простая, если одна деталь сломалась, то и вторая скоро подойдет. Решать вам. И хотя мы не раз уже говорили, что расходник недорогой, но при массовой замене, ремонт влетит в копеечку.

А ведь никто не может знать, когда «крякнут» рабочие шарниры. И практика показывает, что они могут проходить еще не одну тысячу километров.

Поэтому отвечая на вопрос «нужно ли менять обе гранты?» считаем, что не стоит. Дайте деталям доработать положенный срок и сэкономить ваш бюджет. Тем более, что перед «взрывом» граната сама заблаговременно предупредит вас легкими пощелкиваниями.

Видео о замене гранаты на ВАЗ 2108, 2109, 21099

Вам наверняка будет интересно узнать о том, что значит хасанить на молодежном автомобильном сленге.

Узнавай больше с mnogoznaniy.com!

Граната подвески автомобиля: типы, устройство 🦈 avtoshark.com

Попадание пыли и влаги в корпус гранаты быстро выводит из строя весь узел. Внутренний ШРУС более устойчив к поломкам из-за меньших нагрузок. При нормальном режиме эксплуатации и периодическом обслуживании шарнирные узлы подвески работают без отказа до 15 лет.

Передние колеса машины при повороте вращаются с разной угловой скоростью. Для выравнивания усилий в конструкции предусмотрены шарнирные узлы – гранаты подвески автомобиля. Эти устройства эффективно передают крутящий момент от трансмиссии на колеса.

Что такое граната подвески

Шарнир равных угловых скоростей (ШРУС) устанавливают на переднеприводных автомобилях. Деталь одновременно передает крутящий момент и позволяет перемещать колеса в нужную сторону при повороте.

Свое название устройство получило из-за внешнего сходства с ручной гранатой. Поломка ШРУСа обычно фатальна: дальнейшее перемещение полностью обездвиженного автомобиля возможно только на буксире или эвакуаторе.

Гранаты устанавливают попарно на каждое колесо передней подвески. Внутренний ШРУС переносит крутящий момент от трансмиссии. Наружная граната работает совместно со ступицей колеса. Шарниры обеспечивают постоянную передачу усилий от двигателя автомобиля при любых маневрах. И компенсируют колебания и вибрации деталей оси от работающей подвески.

Конструкция ШРУСов прочная, но в процессе эксплуатации детали могут постепенно изнашиваться. Накопление негативных факторов приводит к внезапному отказу устройства. Поэтому необходимо периодически делать диагностику и обслуживание гранат. Замена ШРУСа – сложная операция: при самостоятельной работе можно повредить узлы автомобиля. Ремонт лучше делать в оборудованном автосервисе на подъемнике.

Устройство и принцип работы гранаты авто

Типы, устройство и принцип работы

Шарнирный узел состоит из нескольких деталей, заключенных в герметичный корпус. Внутри находится обойма в виде звезды, оснащенной прочными стальными шариками в удерживающем сепараторе. Корпус гранаты объединен с крутящим валом, установленным в коробку передач или ступицу.

Для крепления шарнирного узла к подвеске автомобиля применяют стопорные кольца. Граната защищена от пыли и грязи кожухом – пыльником. Этот чехол для герметичности стянут стальными хомутами.

Основные типы гранат по принципу устройства:

шариковые;
кулачковые;
трипоидные;
карданные спаренные.

Работа ШРУСа заключается в передаче крутящего момента от привода на ступицу колеса без существенных потерь. Конструкция гранаты подвижная, с плавной передачей момента вращения.

Шариковый механизм собран из трех подшипников на жесткой оси. Трипоидная конструкция использует в качестве контактных деталей стальные ролики. Кулачковый механизм состоит из вложенных шарниров и применяется для подвески авто со средней нагрузкой.

Заполненный смазкой корпус шарнирного узла снижает до минимума трение деталей устройства. Внутренний ШРУС имеет пределы поворота до 20 градусов, а наружный может отклоняться от оси на 70.

Целостность пыльника критически влияет на работу шарнирного устройства. Выход смазки из корпуса быстро приводит негодность трущиеся элементы.

Наиболее частые проблемы

Основные неисправности гранаты:

Читайте также: Ремонт электрических рулевых реек, замена моторчика и датчика

Хрустящий звук со стороны подвески при крутом повороте. Появляется из-за попадания воды и пыли внутрь корпуса ШРУСа.
Неравномерное движения автомобиля с резкими рывками, провалами ускорения.
Вибрация кузова машины, усиливающаяся при маневрах и поворотах.

Для продления службы шарнира периодически осматривают состояние пыльников. Трещины или течь смазки из-под хомутов указывают на серьезную неисправность. Проверять пыльники необходимо каждые 5-10 тыс. км пробега автомобиля, не дожидаясь выхода из строя всего шарнирного узла.

Признак неисправности, кроме хруста при поворотах и наборе скорости, – это значительный люфт устройства в месте соединения со ступицей колеса. Продолжительное время использовать гранату с поврежденным пыльником нельзя, так как проникшая в корпус грязь уже начала разрушение частей конструкции.

При самостоятельном ремонте нужно выбирать хорошую смазку и оригинальные пыльники, которые плотно прилегают к корпусу гранаты. Но все же шарнирный узел заменять на новый предпочтительно в оборудованном автосервисе.
