Генератор автомобильный схема подключения: Схема подключения автомобильного генератора

Схема подключения генератора МАЗ (+Каталог Запчастей)

Мы уже писали ранее о генераторах для грузовиков. Однако сегодня хотим рассмотреть схему подключения устройств и дать несколько советов по эксплуатации.

Итак, генератор 4242 03.3771 имеет выпрямитель в регулятор напряжения.

Перед сборкой обязательно выполняется проверка работоспособности выпрямителя установки на стенде.

Так как блок состоит из трех элементов, советуем осмотреть все переходы.

Советы по эксплуатации

Генератор автомобиля МАЗ необходимо периодически проверять. При использовании придерживайтесь следующих правил:

1. Не проверяйте состояние схем генератора МАЗ лампочкой либо мегомметров с напряжением более 26 В;
2. Не допускайте осмотра агрегата замыканием клемм;
3. Не отключайте провода от вывода, а также аккумулятор при работающей установке.

Согласно схеме подключения генератора МАЗ строго соблюдают полярность. Натяжение ремней проверяют только после остановки двигателя и аккумулятора.

Во время мойки автомобиля следует соблюдать осторожность. Поэтому следите за тем, чтобы вода не попала в деталь. Иначе со временем возникнут поломки, которые приведут к ремонту запчасти.

Схема генератора МАЗ

1 Г270А-3701200 Ротор в сборе 2 Б-16 Шпонка сегментная 3 МХ-0235 Гайка 4 МХ-0234 Шайба пружинная 5 Н0-1076 Шайба 6 Г270А-3701051 Шкив 7 236-1307170 Ремень 8 Г250-3701055 Вентилятор в сборе 9 Г250-3701054 Втулка 10 Г250-3701401 Крышка со стороны привода 11 236-3701025-Б2 Планка крепления генератора 12 252038-П29 Шайба 13 252135-П2 Шайба 14 201466-П29 Болт крепления генератора к планке 15 180603С9 Шарикоподшипник 16 Г250-3701404 Шайба специальная 17 Х-4001 Шайба пружинная 17 Х-4001 Шайба пружинная 17 Х-4001 Шайба пружинная 18 НО-0603 Винт 19 Г21-3701005 Чашка упорная 20 250511-П29 Гайка 21 252135-П2 Шайба 22 Г253-3701010 Щеткодержатель в сборе 23 ВБГ-1 Блок выпрямительный 24 Г250-3701352-А1 Блок контактный 25 180502КС9 Шарикоподшипник 26 МХ-0825 Шайба 27 Х-4289 Шайба пружинная 28 МХ-0015 Гайка 29 М152-3728006 Винт крепления крышки со стороны контактных колец 30 Г253-3701060 Крышка подшипника 31 Х1-100-75Д Винт 32 Х-1012 Шайба пружинная 33 250512-П29 Гайка 34 252136-П2 Шайба 35 250638-П29 Гайка 36 238НБ-3701044-Б Втулка кронштейна крепления генератора 37 201511-П29 Болт крепления генератора к втулке 38 236-3701020-В Кронштейн крепления генератора 39 250512-П29 Гайка 40 201504-П29 Болт крепления генератора к кронштейну 41 8Х-1497-А Шайба 42 Г250-3701319-А1 Втулка изоляционная 43 НО-1067 Шайба 44 8Х-1533М Гайка 45 Х-1482 Шайба пружинная 46 Г250-3701016 Болт крепления щеткодержателя 47 ТХ-4279 Винт 48 Х-4001 Шайба пружинная 49 Г250-3701300-А1 Крышка со стороны контактных колец в сборе 50 Г270А-3701100 Статор с катушками в сборе Ссылка на эту страницу: https://www. kspecmash.ru/catalog.php?typeauto=2&mark=11&model=93&group=160

Как подключить генератор МАЗ?

Схема установки зависит от вида установки. На транспортных средствах ОАО «Минский автомобильный завод» с двигателями ЯМЗ применяются следующие модификации:

• 3112.3771 и 6582.3701 на 80 Ампер;
• 1312.3771 на 50 Ампер;
• Г273В1 на 45 Ампер.

При проведении ремонта используют схему генератора МАЗ. Разборку выполняют в следующем порядке:

1. Отвинчивают соединение щеткодержателя и крышки;
2. Вынимают деталь;
3. Отворачивают винты шарикоподшипника и стяжки;
4. Снимают крышку и отсоединяют вывозы фазы от выпрямителя;
5. Отворачивают гайки шкива и снимают его, зажав в тисках ротор;
6. Снимают вентилятор и втулку;
7. Демонтируют крышку.

Генератор автомобиля ЗИЛ | Схема подключения генератора ЗИЛ 130

Меню

• Новости
• Статьи
• Видеоматериалы
• Фотоматериалы
• Публикация в СМИ
• 3D-тур

Будь в курсе

Новости, обзоры и акции

28. 01.2021

Приводимый в действие с помощью ременной передачи, генератор автомобиля ЗИЛ-130 снабжает электроэнергией все установленное на грузовике электрооборудование. Эффективность работы этого узла зависит не только от исправности отдельных деталей, но и от правильности подключения к бортовой сети. Ошибки, допущенные при подсоединении электропроводки, становятся причиной возникновения серьезных неисправностей.

Варианты исполнения генератора автомобиля ЗИЛ-130

Машины ранних годов выпуска комплектовались генераторами Г-130 постоянного тока. Но подобные устройства имеют ряд серьезных недостатков:

• Низкий КПД, вынуждающий увеличивать размеры агрегатов для достижения необходимой мощности.




• Необходимость в регулярном обслуживании.




• Низкий эксплуатационный ресурс.

В настоящее время такое оборудование не используется и представляет интерес разве что для автомобильных реставраторов. Поэтому схема подключения генератора устаревшего образца в данной статье не рассматривается.

В начале шестидесятых годов XX века промышленность освоила производство диодных мостов, преобразовывающих переменный ток в постоянный (пульсирующий). Именно тогда машины стали оснащать более легкими и компактными генераторными установками переменного тока. Для автомобиля ЗИЛ-130 был спроектирован генератор Г-250-Б1, подключаемый через отдельно устанавливаемый регулятор напряжения. Конструктивно простой и надежный, позже он был заменен на более современные модификации.

Возможные проблемы и способы их решения

Многие считают интернет неисчерпаемым источником достоверной информации. Однако, это не так. Желающим узнать, как подключается генератор автомобиля ЗИЛ-130, поисковики выдают электрические схемы старого образца с устройствами постоянного тока. Возникает путаница. Постараемся избавить автовладельцев от ненужных проблем.

С момента появления устройств, вырабатывающих переменный ток, принципиальная схема подключения генератора ЗИЛ-130 не претерпевала изменений. Но проблема в том, что детали электрооборудования старого образца редко встречаются в продаже. Поэтому целесообразно заменить их на доступные комплектующие.

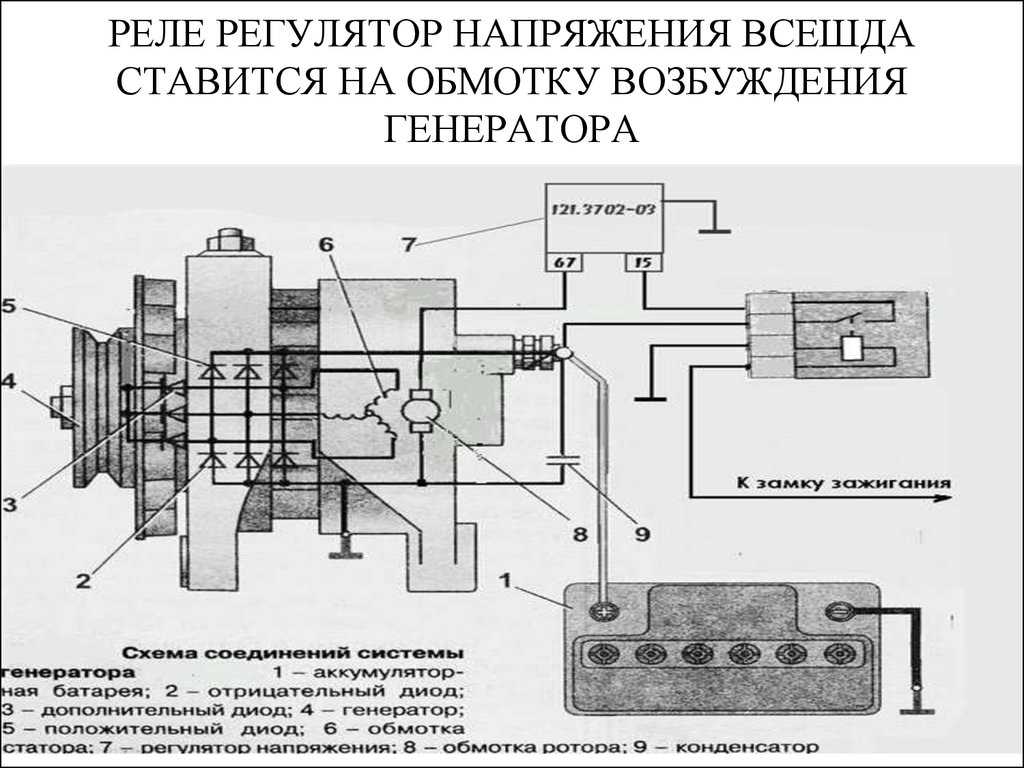

Некоторые специалисты предлагают использовать для этих целей хорошо зарекомендовавшие себя в эксплуатации реле-регуляторы под маркировкой 121 3702, устанавливаемые на автомобили ВАЗ. Однако этот вариант имеет свои недостатки, основным из которых является необходимость внесения изменений в электрическую схему популярной модели грузовика.

Этого удается избежать, произведя подключение генератора ЗИЛ-130, оснащенного двухконтактным щеточным узлом, через аналогичное устройство, которым комплектуются некоторые модели ГАЗ. Оно имеет маркировку 13. 3702-01. В этом случае затраты на переоборудование минимальны, поскольку стоит деталь недорого, а электросхема остается без изменений. Выполнив ряд простых действий, вы повысите надежность и ремонтопригодность техники.

Последовательность действий

Подготовьтесь к работе. Чтобы выполнить подключение генератора автомобиля ЗИЛ-130 через реле-регулятор 13. 3702-01, вам потребуются:

• Пять одноконтактных разъемов (мам). Желательно изолированных.




• Три куска эластичного провода. Желательно, чтобы они различались цветом изоляции.




• Рулон изоленты.




• Клещи для обжима наконечников проводов или, как вариант, пассатижи.

Если все это есть в наличии, подсоединяем генератор автомобиля ЗИЛ-130, действуя в следующей последовательности:

• Отмеряем куски проводов требуемой длины, оставив запас сантиметров 10 – 15. Проводка не должна быть натянута.




• К разъему, устанавливаемому на плюсовую клемму щеточного узла, подсоединяем два провода, один из которых, с помощью «мамы» подсоединяем к реле-регулятору, а другой – к плюсовой клемме замка зажигания.




• Последний кусок провода, закрепив на нем разъемы, используем для соединения второго контакта щеткодержателя с клеммой «Ш» (верхней) на реле-регуляторе.

Если вы не имеете необходимого опыта, целесообразно потренироваться, предварительно сняв детали с автомобиля. Но окончательное подключение генератора ЗИЛ-130 к бортовой сети нужно производить, установив комплектующие на штатные места. При этом рекомендуется защитить провода от механических повреждений:

• Используя в качестве кабельканалов гофрированные трубки подходящего диаметра, изготовленные из термостойкого пластика.




• Закрепив их на кузове и кронштейнах крепления генератора с помощью специальных зажимов или кабельных стяжек.

Это не потребует от вас значительных усилий.

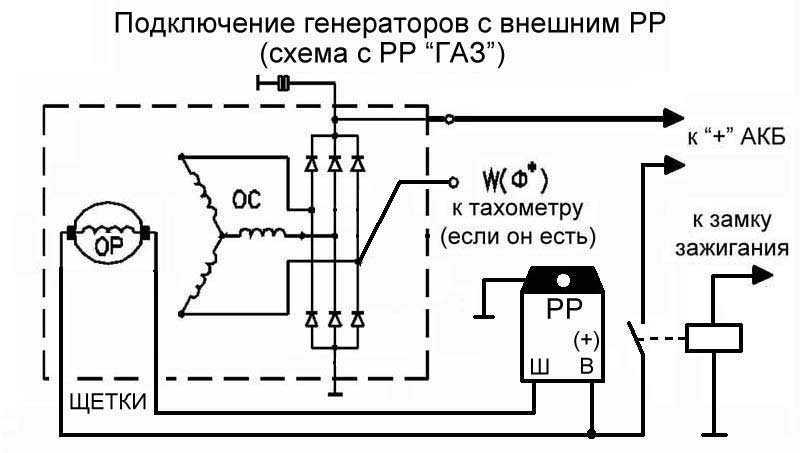

Для наглядности схема подключения генератора ЗИЛ-130 к реле-регулятору 13. 3702-01 показана на рисунке №1.

Рис. 1

Когда производится подключение генератора Г-250 с одноконтактным выводом, провод, идущий от клеммы «Ш», замыкается на массу. Одноконтактные и двухконтактные щеточные узлы взаимозаменяемы.

Зачем это нужно

Большинство проблем, возникающих при обслуживании электрооборудования автомобилей разных моделей и годов выпуска, связано с недостатком информации и отсутствием достоверных электрических схем. Приступая к ремонту, обязательно получите в свое распоряжение необходимую техническую документацию и убедитесь в том, что она соответствует вашей модели и комплектации транспортного средства. Этим вы застрахуете себя от ошибок при подключении генератора ЗИЛ-130.

Большинство проблем, возникающих при обслуживании электрооборудования автомобилей разных моделей и годов выпуска, связано с недостатком информации и отсутствием достоверных электрических схем. Приступая к ремонту, обязательно получите в свое распоряжение необходимую техническую документацию и убедитесь в том, что она соответствует вашей модели и комплектации транспортного средства. Этим вы застрахуете себя от ошибок при подключении генератора ЗИЛ-130.

• Отсутствие сигнала контрольной лампы на панели приборов при включении зажигания.




• Кипение электролита в аккумуляторной батарее, сопровождающегося появлением характерного запаха сероводорода. Это верный признак чрезмерного увеличения зарядного тока.




• Быстрый разряд аккумулятора. Когда электрооборудование функционирует неправильно, он просто не восстанавливает свой потенциал.




• Миганию или тусклому свечению ламп в приборах наружного и внутреннего освещения.

Если поломка случится в дороге, то знание того, как подключается генератор автомобиля ЗИЛ-130, позволит вам произвести ремонт самостоятельно, избежав многих ненужных проблем.

Не ленитесь учить матчасть. Потратьте немного времени на то, чтобы понять, как функционирует электрооборудование вашего грузовика, Умея устранять мелкие поломки, не прибегая к помощи сотрудников ремонтных мастерских, вы сэкономите немало сил и средств. А чтобы не наделать ошибок, имейте при себе схему подключения генератора ЗИЛ-130.

Другие статьи

Смотреть

ещё

Шкворень для ЗИЛ-130. Размеры и особенности

20.02.2021 14:04:00

Назначение электрооборудования трактора

18. 02.2021 21:44:00

Самодельная кабина на трактор Т-40

17.02.2021 12:45:00

Двигатель на ЗИЛ-131 на дизеле

31.01.2021 21:08:00

Сборка сцепления трактора МТЗ-80

31.01.2021 20:27:00

Масло Тотал. Как определить подделку

29.01.2021 05:34:00

Устройство двигателя ЗИЛ-130

29.01.2021 05:01:00

Порядок затяжки ГБЦ ЗИЛ-130

29.01.2021 04:38:00

Неисправности ГУР ЗИЛ-130

29.01.2021 04:16:00

Устройство рулевого управления трактора МТЗ-80

29.01.2021 03:34:00

Как отрегулировать клапана на тракторе Т-25

28.01.2021

JCB двигатель погрузчика-экскаватора

27.01.2021

Аккумулятор автомобильный

30. 12.2020

Зарядное устройство для автомобильного аккумулятора

30.12.2020

Двигатель ММЗ 245. Технические характеристики

30.12.2020

Лебедка ЗИЛ-131. Технические характеристики

30.12.2020

Устройство компрессора ЗИЛ 130

16.12.2020

Номер рамы ЗИЛ 130

16.12.2020

Порядок зажигания ЗИЛ-131

16.12.2020

Давление в шинах ЗИЛ 130, ЗИЛ 131

15.12.2020

Смотреть

ещё

Возврат к списку

Схема подключения 3-проводного генератора

🏎️ Какие провода куда идут?

3-проводная электрическая схема генератора покажет вам основные принципы работы цепи и способы соединения различных компонентов. Способ подключения стартера и генератора на автомобиле делится на два этапа. Поскольку стартеры потребляют, а генераторы переменного тока производят большое количество электроэнергии, в первом разделе основное внимание уделяется соединениям силовых цепей.

Цепи управления задействованы во второй части. Стартеры и генераторы переменного тока контролируются собственной схемой управления, которая включает и выключает их и регулирует их выходную мощность. Работу легче понять, а результаты значительно более предсказуемы, если процедуру разводки разбить на две группы.

Когда дело доходит до модернизации электрических систем их автомобилей, у нас есть много вариантов. Одним из таких вариантов является генератор переменного тока с 1 или 3 проводами. Первоначально трехпроводные генераторы были стандартными для большинства автомобилей.

Давайте без лишних слов перейдем к деталям.

• Обзор
• Что именно?
• Функция
• Провод Схема подключения генератора
• Как его подключить?
• Часто задаваемые вопросы
• Окончательный вердикт

Обзор электрической схемы трехпроводного генератора

На электрической схеме трехпроводного генератора есть три электрических соединения, как следует из названия. Большой разъем, который подключается к аккумулятору, является первым. Первичный ток заряжает аккумулятор и приводит автомобиль в движение при работающем двигателе. В верхней части генератора есть две меньшие клеммы, обычно лепестковые.

Сенсорный терминал — один из них. Вы должны подключить выход генератора переменного тока к этой клемме, чтобы он определял и регулировал выходное напряжение. Возбудитель — противоположная клемма. Это то, что возбуждает поле генератора переменного тока. Генератор переменного тока — это устройство, которое преобразует механическую энергию в электрическую, и оно особенно полезно в автомобилях.

Что такое генератор?

Генератор переменного тока является наиболее важным компонентом двигателя автомобиля и не требует обслуживания. Он вырабатывает электричество, служит источником питания для автомобилей и подзаряжает аккумулятор. Генератор преобразует механическую энергию в электрическую путем переключения с переменного тока на постоянный.

Основной функцией генератора переменного тока является подача электроэнергии на электрические компоненты, такие как фары, вентиляторы и стеклоочистители, в сочетании с аккумуляторной батареей. Он преобразует переменное электричество в постоянный ток и регулирует напряжение, чтобы каждый блок получал соответствующую минимальную мощность.

Вентилятор охлаждения, ротор, торцевые подшипники с контактными кольцами, регулятор напряжения, статор, контактные кольца, угольные щетки, диодный мостовой выпрямитель и шкив входят в состав генератора переменного тока. Основными блоками для выработки энергии являются ротор и статор, а выпрямитель помогает преобразовывать переменный ток в постоянный.

Все компоненты работают вместе для контроля и управления мощностью, чтобы различные компоненты двигателя автомобиля могли получать необходимую им энергию. Поскольку в современных автомобилях так много различных электрических компонентов, для бесперебойной работы требуется трехпроводная схема подключения генератора переменного тока.

Внутренний регулятор генератора переменного тока отслеживает количество вольт, подаваемых на аккумулятор. Если напряжение резко возрастет или упадет, регулятор отрегулирует выходную мощность генератора, чтобы поддерживать постоянный поток электроэнергии к аккумулятору. Внешние регуляторы используются в однопроводных генераторах, что означает, что регулятор может быть заменен в случае его поломки. Механики должны заменить весь генератор переменного тока, если регулятор выходит из строя или изнашивается в современном генераторе переменного тока.

Какова функция генератора?

Генератор работает просто. Генератор соединен поликлиновым ремнем, который опирается на шкив. Шкив перемещается и вращает валы ротора, прикрепленные к генератору переменного тока, когда двигатель запускается.

Ротор представляет собой электромагнит с двумя вращающимися металлическими контактными кольцами, прикрепленными к его валу, а также угольными щетками. Небольшое количество электричества доставляется к ротору за счет вращения, которое затем передается статору.

Магниты ротора расположены так, что они проходят через медные петли статора. В результате вокруг катушек создается магнитное поле. Магнитное поле изменяется, когда ротор вращается, и в результате вырабатывается электричество.

Однако, поскольку вырабатывается электроэнергия переменного тока, ее необходимо сначала преобразовать в постоянный ток, прежде чем ее можно будет использовать; следовательно, он проходит через диодный выпрямитель генератора. Выпрямитель преобразует двухсторонний ток в односторонний постоянный ток. Затем напряжение подается на регулятор напряжения, который регулирует напряжение в соответствии с потребностями различных автомобильных агрегатов.

Соединения в схеме проводки генератора переменного тока

Генератор имеет сложную систему проводки, поскольку он соединен со многими компонентами. Провод возбуждения, а также положительный и отрицательный провода являются основными проводами. Провод возбуждения используется для включения регулятора напряжения и подключается к клемме L генератора переменного тока. Провод возбуждения необходим для создания напряжения, необходимого для запуска генератора.

Положительный и отрицательный кабели небольшого размера и подключаются к положительной и отрицательной клеммам аккумулятора. Генератор также подключается кабелем зарядки аккумуляторной батареи. Он заряжает только аккумулятор и не обеспечивает питание каких-либо других устройств. Входной провод зажигания, идущий от генератора к замку зажигания, также подключен к генератору. Провод зажигания активирует регулятор напряжения.

Схема проводки генератора переменного тока

Вот несколько схем проводки генератора переменного тока, которые можно использовать для различных целей. Давайте посмотрим на их соединения.

3-проводная электрическая схема генератора переменного тока

На трехпроводной электрической схеме генератора переменного тока показано, как соединены различные компоненты цепи. Цепь состоит из трех основных проводов: положительного кабеля для аккумулятора, провода для определения напряжения и провода зажигания. Двигатель подключен к входному проводу зажигания. Кабель для определения напряжения определяет напряжение и подключается к выпрямителю, а силовой провод передает питание от двигателя к генератору.

Доступны универсальные генераторы переменного тока со встроенными выпрямителями напряжения для измерения мощности. В отличие от однопроводных генераторов, они могут генерировать и выпрямлять электричество в одной и той же цепи. Использование трехпроводной схемы подключения генератора гарантирует, что все компоненты получают регулируемое напряжение.

Электромеханический регулятор напряжения (внешний)

Кабель датчика напряжения наматывается в электромагнит с помощью электромеханических регуляторов. Это создает магнитное поле вокруг магнита, которое притягивает железный блок. Реле отключения, регуляторы и регуляторы тока — все это электромагнитные выключатели в таких цепях.

Реле отключения соединяет аккумуляторную батарею с генератором, в то время как регулятор и переключатель регулятора тока управляют выходным напряжением цепи возбуждения генератора. Электромеханические схемы необходимы для цепей стабилизации переменного тока; однако они не используются в автомобилях из-за неадекватного передаточного механизма.

Схема проводки, управляемой PCM

Цепи регулирования напряжения модуля управления силовым агрегатом представляют собой разновидность генератора переменного тока, который использует внутренние модули для управления цепью возбуждения. PCM регулирует ток, анализируя данные модуля управления кузовным оборудованием (BCM) и определяя требования к зарядке системы.

Когда напряжение падает ниже определенного порога, активируются модули, в результате чего ток, протекающий через катушку, изменяет время включения. Как следствие, выходные данные системы модифицируются в соответствии с требованиями системы. Генераторы переменного тока, управляемые PCR, генерируют соответствующие напряжения простым, но эффективным способом.

Почему необходимо использовать схему подключения трехпроводного генератора?

Что важно отметить в схеме подключения трехпроводного генератора переменного тока, так это то, что она может улучшить электрические характеристики вашего автомобиля в соответствии с вашими потребностями. На трехпроводной схеме генератора переменного тока есть три провода: основной провод зарядки, третий провод, который может перемыкаться между регулятором и шпилькой аккумуляторной батареи, и провод возбудителя.

3-проводная электрическая схема генератора значительно менее навязчива, чем кажется, поскольку в остальную электрическую систему интегрированы только два дополнительных провода. Если вы не готовы строго управлять своим электрическим бюджетом при движении на низких оборотах, рекомендуется использовать трехпроводную схему подключения генератора переменного тока для улучшения вашего автомобиля.

Схема подключения генератора переменного тока и его функции в автомобиле

Основная функция генератора переменного тока заключается в преобразовании механической энергии в электрическую в переменном порядке. Он называется генератором переменного тока, потому что он генерирует переменный ток. Принцип работы генератора и схема проводки генератора автомобиля описаны в этой статье. Все мы знаем, что генератор переменного тока используется для зарядки автомобиля или автомобиля. Итак, приступим.

Функция генератора переменного тока в автомобиле

В автомобиле генератор вырабатывает электроэнергию для зарядки аккумулятора. Первоначально двигатель автомобиля запускается двигателем постоянного тока, который питается от аккумулятора. В результате возникает необходимость зарядки аккумулятора.

Генератор соединяется с двигателем ремнем в автомобиле. В результате, когда двигатель вращается, генератор переменного тока также вращается, вырабатывая переменную электрическую энергию. Автомобильный генератор содержит некоторую схему.

Провод Схема подключения генератора

В автомобиле используется трехпроводная схема подключения генератора, как вы теперь это знаете. Статор и ротор – это два элемента трехпроводной электрической схемы генератора переменного тока. Трехфазная обмотка якоря находится в статоре, а обмотка возбуждения — в роторе.

Мы знаем, что батареи могут удерживать только постоянный ток. В результате в генератор переменного тока устанавливается выпрямительная схема, преобразующая трехфазный переменный ток в постоянный. Обмотка возбуждения подключается к цепи регулятора напряжения в обход через токосъемное кольцо. Схема регулятора напряжения получает источник постоянного тока с выхода схемы выпрямителя и распределяет его по обмотке возбуждения.

Основной задачей схемы регулятора напряжения является регулирование мощности, подводимой к обмотке возбуждения. Предположим, что выходное напряжение и ток превышают их нормальные уровни. В это время регулятор напряжения уменьшит подводимую мощность к обмотке возбуждения, снизив напряжение в обмотке якоря и поддерживая нормальное значение.

Схема подключения трехпроводного генератора переменного тока?

Вы узнаете, как просто подключить новый 3-проводной генератор для обновления вашего старого автомобиля, выполнив следующие действия. Вы закончите в кратчайшие сроки, если будете придерживаться их.

1. Отсоедините отрицательную клемму автомобильного аккумулятора.

Снимите отрицательную клемму с автомобильного аккумулятора, прежде чем начинать что-либо. Это не сложная работа. Однако ко всему, что связано с электричеством или аккумулятором автомобиля, следует подходить с осторожностью.

2. Сборка монтажных кронштейнов генератора переменного тока

Второй этап вашего нового проекта может оказаться самым трудным. Но не волнуйтесь, все достижимо, если вы знаете, как это сделать правильно. Также стоит отметить, что вы можете найти кронштейны на свалке, которые будут работать с минимальными изменениями, что сэкономит вам деньги.

Еще одним преимуществом является то, что вы можете сделать свои собственные кронштейны из 14-дюймовой плоской стали шириной около 1 дюйма, если вы не можете найти их на свалке. Это еще один замечательный способ сэкономить деньги, но при этом улучшить свой старый автомобиль.

Затем кронштейны будут установлены с использованием исходных монтажных отверстий кронштейна генератора в блоке цилиндров. Крайне важно убедиться, что шкивы правильно выровнены относительно ремня и что скоба позволяет регулировать приводной ремень. После этого можно присоединить генератор и новый приводной ремень.

3. Подсоедините положительную клемму аккумулятора к выходному болту

Вы наполовину сделали, и вы уже завершили самую сложную часть. Подсоединение выходного болта на задней части генератора к положительной клемме аккумулятора с помощью провода 10-го калибра и кольцевых клемм без пайки — это следующий шаг в улучшении вашего древнего автомобиля.

Это соединение также может быть выполнено на соленоиде стартера, к которому подключается положительный кабель. Затем подключите положительную клемму аккумулятора к соленоиду стартера.

4. Подсоедините отрицательный кабель аккумуляторной батареи

Подсоединение отрицательного кабеля аккумуляторной батареи является последним шагом в обновлении вашего старинного автомобиля с помощью трехпроводной схемы подключения генератора переменного тока. Вы можете улучшить характеристики своего старинного автомобиля, а также сэкономить деньги, установив 3-проводной генератор переменного тока.

Схема подключения трехпроводного генератора переменного тока Delco используется в большинстве продуктов GM, а также в различных типах тяжелого оборудования. Эта электрическая схема трехпроводного генератора отличается высокой выходной мощностью, компактной конструкцией и простотой в эксплуатации.

Необходимые кронштейны можно использовать для преобразования этого генератора переменного тока в любое транспортное средство или оборудование с двигателем всего за несколько простых шагов. Чтобы подключить этот генератор, вам не потребуются специальные навыки; любой со средними механическими способностями должен быть в состоянии сделать это.

5. Отсоедините отрицательную клемму аккумуляторной батареи

Первым шагом при подключении трехпроводной схемы подключения генератора переменного тока к вашему старинному автомобилю является отсоединение отрицательной клеммы аккумуляторной батареи, как я объяснял в предыдущем пошаговом руководстве. Это важный шаг, который нельзя пропускать.

6. Подсоедините провод к выходной шпильке

Следующим шагом будет использование беспаечного кольцевого соединителя для подключения куска провода 10 калибра к выходной шпильке на задней панели генератора. Соленоид стартера должен быть подключен к другому концу этого провода. Для его подключения к той же клемме, что и положительная линия аккумулятора, требуется всего несколько простых шагов.

7. Подсоедините разъем генератора к разъему генератора

Следующим шагом является подключение нового разъема генератора к разъему на генераторе. К меньшему пигтейлу от разъема не сложно припаять провод 14-го калибра. Этот провод подключается к клемме IGN на замке зажигания. Наконец, на этом шаге подключите небольшой 12-вольтовый предупредительный индикатор последовательно с этим кабелем.

8. Сращивание провода 10-го калибра с большим проводом на вилке генератора. ваш автомобиль. Соедините провода беспаечным разъемом, чтобы завершить процедуру.

Убедитесь, что длина провода достаточна для подключения к той же клемме соленоида стартера, что и положительный кабель аккумуляторной батареи и выходной провод генератора. Наконец, используйте кольцевое соединение без пайки, чтобы прикрепить провод к клемме. После этого шага вы практически закончили.

9. Нанесение последних штрихов

Подсоединение отрицательной клеммы аккумуляторной батареи к электрической схеме трехпроводного генератора переменного тока Delco является последним шагом в подключении его к вашему автомобилю. После того, как вы закончите проводку, вы сможете легко использовать ее и работать.

Ваш автомобиль будет работать более эффективно и будет улучшен до совершенно нового уровня, если вы замените старый генератор 3-проводной электрической схемой генератора переменного тока. Ваш улучшенный автомобиль позволит вам работать более эффективно, что является главным желанием каждого владельца.

Часто задаваемые вопросы — схема проводки генератора переменного тока

В чем разница между генератором с одним проводом и генератором с тремя проводами?

Ответ: Генератор 1-wire знает только то, на что он подает ток; батарея. Трехпроводной генератор определяет напряжение на блоке предохранителей и зажигании, и генератор заряжает больше, чтобы привести все системы в рабочее состояние.

На генераторе, что за два маленьких провода?

Ответ: Положительный и отрицательный кабели — это два провода, которые подключаются к генераторам переменного тока. Клемма генератора (S) соединена с цепью (B+) перемычкой.

Что делает провод возбудителя генератора?

Ответ: Генератор переменного тока — это компонент автомобиля, который передает мощность от топливной системы к аккумулятору, обеспечивая работу таких аксессуаров автомобиля, как радио, фары и вентиляторы кондиционера. Когда автомобиль заводится, провод возбудителя генерирует напряжение, необходимое для того, чтобы генератор начал работать.

На схеме проводки генератора переменного тока, какие три клеммы?

Ответ: Положительный провод аккумуляторной батареи, провод датчика напряжения и входной провод зажигания представляют собой трехпроводные типы на трехпроводной электрической схеме генератора переменного тока. Плюсовой провод от аккумулятора подключается к стартеру. Провод обнаружения напряжения подключен к аккумуляторной батарее, а провод зажигания подключен к замку зажигания от генератора.

Как проверить генератор с помощью отвертки?

Ответ: Запустите автомобиль, повернув ключ зажигания в положение «включено». Регулятор напряжения включается, и загораются сигнальные лампы на приборной панели. Используйте отвертку, чтобы повторить тест. Поднесите металлический конец отвертки к гайке на шкиве генератора.

Что означают буквы R и F на генераторе?

Ответ: Клемма «Опорный» или датчик напряжения и клемма «Поле» — это клеммы R и F соответственно.

На электрической схеме генератора переменного тока, какие провода куда идут?

Ответ: Подсоедините положительный провод к положительной клемме генератора. Один кабель подключается к стартеру, а другой — к аккумулятору, если генератор имеет две положительные клеммы. Два положительных кабеля будут красного цвета и будут расположены рядом.

Где должен быть подключен провод генератора?

Ответ: Этот провод подключается либо напрямую к аккумулятору, либо через разъем в основной цепи питания аккумулятора. Обычно он подключается к аккумуляторной стороне блока предохранителей. Его работа заключается в отслеживании напряжения системы и соответствующей корректировке скорости зарядки в зависимости от нагрузки системы или состояния батареи.

Как напрямую подключить генератор к аккумулятору?

Ответ: Основной концентратор подключен к аккумулятору через «провод зарядки аккумулятора». Линия зарядки аккумулятора в этих системах просто заряжает аккумулятор и не управляет электрической системой. Во многих других автомобилях выходная линия генератора подключается непосредственно к аккумулятору (или к положительному кабелю аккумулятора на соленоиде стартера).

Как лучше всего узнать, есть ли в моем генераторе внутренний регулятор?

Ответ: Найдите регулятор под бачком омывателя или кронштейн на опоре радиатора со стороны водителя. Это генератор с внутренней регулировкой, если штифты выровнены вот так «—» сбоку.

Окончательный вердикт, электрическая схема проводов генератора переменного тока

Генераторы необходимы для поддержания работы автомобиля после запуска двигателя. Для генераторов требуется сложная проводка, и провода должны быть подключены к правильным блокам и клеммам. Это можно упростить, разработав электрические схемы генератора переменного тока. Схема проводки генератора переменного тока показывает, как соединены соединения и физическая схема цепи.

Легче установить цепи и правильно подключить генератор, если у вас есть четкое представление о проводных соединениях и положении каждого компонента. Крайне важно создать цепи с соответствующей проводкой, чтобы обеспечить правильное напряжение каждой части оборудования, гарантируя, что ни одна из них не будет иметь избыточную или недостаточную мощность.

Одобренные инструменты

Эти инструменты были протестированы нашей командой и идеально подходят для ремонта вашего автомобиля дома.

• Диагностика БД – Чтение/Сброс
• OBD Diagnostic — Pro
• Socket Set
• TOCK
• Multimeter
• БАКАТРЕЙСТВО

• Очистка топливной системы
• Impact Wheel Gun
• СТАРТЕР СТАРТЕР
• Pro CAR КАМ. Кабели

сообщите об этом объявлении

Теги: Объявление/Генератор/Аккумулятор/Автомобильные провода/Сделай сам/электрика/Руководство/техническое обслуживание/модуль управления трансмиссией/проблемы/ремонт/советы/советы и рекомендации/устранение неисправностей/напряжение/регулятор напряжения

3-проводная схема подключения генератора переменного тока — легковые, грузовые автомобили и транспортные средства. Практические руководства

Мы рассмотрели ряд тем, касающихся генераторов переменного тока, на VehicleFreak, от выявления проблем, связанных с генератором, до поиска лучшей замены и объяснения того, как установить его самостоятельно.

Часто возникает вопрос, как подключить 3-проводной генератор, если он не является заводским вариантом, поэтому в этой статье мы дадим вам полный ответ, чтобы вы могли пойти и перенастроить свой автомобиль!

Как подключить трехпроводной генератор переменного тока

Генератор преобразует механическую энергию, вырабатываемую вращением двигателя и движением приводного ремня, в электрическую энергию. Генератор заряжает аккумулятор и служит основным источником питания для всего автомобиля при работающем двигателе.

Для работы трехпроводного генератора переменного тока, как следует из названия, требуется три провода. Когда вы имеете дело с прямой заменой, процесс чрезвычайно прост — запомните положение штекеров, отсоедините их, а затем снова подключите новый генератор.

Мы уже рассмотрели процесс ремонта генератора, поэтому ознакомьтесь с ним, если вам нужно пошаговое руководство по правильному снятию и установке нового генератора.

Для подключения 3-проводного генератора без предварительной справки или совместимых разъемов необходимо выполнить следующие действия:

1. Определите три точки подключения на генераторе. Нижнее соединение представляет собой болт, на который крепится соединитель провода с уплотнительным кольцом. Вверху клемма 1 и клемма 2 расположены рядом друг с другом и подходят для небольших штекеров.
2. Поместите уплотнительное кольцо положительного провода аккумуляторной батареи на болт. Каждый автомобиль должен иметь его по умолчанию, независимо от типа генератора.
3. Возьмите короткий отрезок провода с подходящей заглушкой на одном конце и уплотнительным кольцом на другом. Вставьте провод в клемму 2 и поместите сторону с уплотнительным кольцом на болт после красного провода.
4. Затяните болт с гайкой для соединения двух уплотнительных колец с генератором.
5. Клемма 1 должна быть подключена к генератору, аккумулятору или альтернативной подсветке приборной панели. На автомобилях, у которых его нет, вы подключите фиктивный свет между клемма 1 и На положение замка зажигания.

Теперь давайте поговорим о том, что делает каждый из шагов. Процесс идентификации важен, так как вы не хотите их запутать.

Положительный провод представляет собой толстый красный провод с уплотнительным кольцом. Он идет к батарее, проходя или не проходя через распределительный блок (пересечение кабелей), и подает питание.

Клемма 2 подключается к положительному проводу и образует небольшую цепь. Я не уверен, что именно он делает, но вы можете прочитать 1-буквенный код, обозначающий терминал, и проверить его в Интернете.

Клемма 1 подключается к подсветке приборной панели, диоду или светодиодной подсветке. Его часто называют фиктивным светом, поскольку он не имеет практического назначения в смысле освещения. Провод проходит через диод и подключается к положению On ключа зажигания.

При включении зажигания загорается диод и возбуждается поле генератора – отсюда и название. Когда вы снова выключите его, диод погаснет, а не снизит заряд батареи.

Сам диод предотвращает двустороннее протекание тока – как только ключ будет отпущен, генератор заработает и сможет отключиться, когда ключ перейдет в положение «выключено».
