Где стоит датчик температуры охлаждающей жидкости: Где стоит датчик температуры охлаждающей жидкости, как проверить на неисправности и заменить

Датчик температуры охлаждающей жидкости (ДТОЖ) – устройство, принцип работы

Двигатель

Датчик температуры охлаждающей жидкости (ДТОЖ) – это важный элемент системы управления двигателем, который контролирует температуру ОЖ в системе охлаждения. Блок управления двигателем получает информацию от ДТОЖ и в соответствии с ней корректирует состав топливно-воздушной смеси, частоту вращения коленвала, а также угол опережения зажигания.

Устройство и принцип работы датчика температуры охлаждающей жидкости

«Прародителем» современного датчика температуры охлаждающей жидкости было термореле, которое устанавливалось на некоторые двигатели (например, в системе распределенного впрыска K-Jetronic). Контакт термореле открыт – идет прогрев двигателя, контакт закрыт – мотор работает в своей нормальной температуре.

В настоящее время основа датчика температуры охлаждающей жидкости – это термистор (резистор, который измеряет сопротивление в зависимости от температуры). Контроль за температурой ОЖ осуществляется непрерывно. Материалом для изготовления термистора служит обычно оксид никеля или кобальта. Особенность этих соединений в том, что при увеличении температуры у них увеличивается количество свободных электронов и, соответственно, уменьшается сопротивление.

Чаще всего термистор, который находится внутри ДТОЖ, имеет отрицательный температурный коэффициент. Максимальное сопротивление датчик имеет при холодном двигателе. На датчик температуры охлаждающей жидкости подается напряжение (5В), и по мере изменения сопротивления оно уменьшается. Блок управления двигателем фиксирует изменения напряжения и в соответствии с ним определяет температуру охлаждающей жидкости.

Схема подключения датчика температуры охлаждающей жидкости

На некоторых двигателях (например, на моторах Renault) установлен датчик температуры охлаждающей жидкости с положительным температурным коэффициентом. Он устроен так же, однако при увеличении температуры сопротивление на нем не уменьшается, а увеличивается.

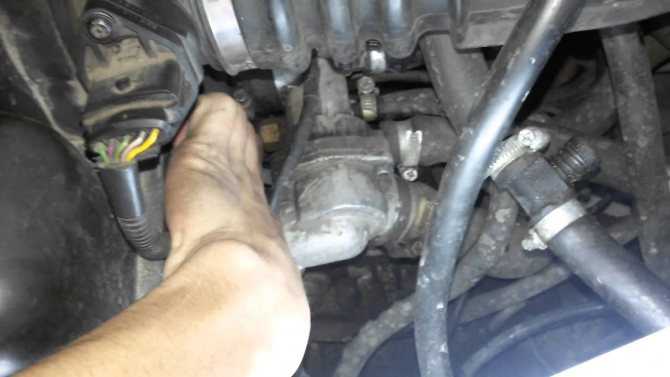

Где находится датчик температуры охлаждающей жидкости

Термистор находится внутри защитного теплопроводного корпуса, а на самом корпусе размещена резьба для крепления датчика, а также электрический разъем. Обычно ДТОЖ вкручивается в выпускной патрубок головки блока цилиндров. На некоторых моторах стоит сразу два датчика: один фиксирует температуру на выходе из двигателя, второй – из радиатора.

Где расположен датчик температуры охлаждающей жидкости (ДТОЖ)

Датчик температуры охлаждающей жидкости располагается таким образом, чтобы его наконечник имел прямой контакт с охлаждающей жидкостью. Соответственно, если антифриза в системе мало, то и показатели ДТОЖ могут быть неточными.

Признаки неисправности ДТОЖ

Как и любой другой датчик, ДТОЖ может выйти из строя, вызвав сбои в работе мотора. Первые признаки, по которым можно распознать поломку датчика температуры охлаждающей жидкости:

• проблемы с запуском двигателя в холодную погоду,
• плохой выхлоп на холодном двигателе,
• повышенный расход топлива и т. д.

Чаще всего при возникновении подобных симптомов замена датчика температуры охлаждающей жидкости не требуется. Скорее всего, проблема в отошедшем или поврежденном контакте, повреждении проводки или утечке охлаждающей жидкости. Поэтому для начала следует провести визуальный осмотр датчика на предмет повреждений или коррозии.

Проверка датчика температуры охлаждающей жидкости

Если осмотр не дал результатов, необходимо измерить сопротивление и напряжение датчика при различных температурах. После запуска холодного двигателя по мере его прогрева сопротивление должно падать (или повышаться – в случае положительного температурного коэффицента датчика) в соответствии с нормальными показателями.

Проверку датчика температуры охлаждающей жидкости можно выполнить самостоятельно

Нормальные показатели сопротивления и напряжения для датчика температуры охлаждающей жидкости с отрицательным температурным коэффициентом

Нормальные показатели сопротивления и напряжения для ДТОЖ с положительным температурным коэффициентом

Как выбрать датчик температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости (сокращенно ДТОЖ) – очень важный элемент, отвечающий за температурой ОЖ системы охлаждения. Суть его работы сводится к тому, чтобы давать сигнал на блок управления мотором, который регулирует состав топливной смеси, а также частоты вращения коленчатого вала, равно как и угол опережения зажигания. Без этого датчика не может идти речи о правильном функционировании охлаждающей системы. Хоть само устройство довольно простое и не требует дорогостоящего обслуживания, оно изредка выходит из строя. Неисправности датчика не вполне очевидны, так как они совпадают с таковыми у некоторых смежных узлов. Попытаемся же разобраться с тем, как устроен ДТОЖ, как его проверять и на что обращать внимание при покупке.

Как это устроено

Датчик температуры антифриза – естественная эволюция автомобильного термореле. В не получивших распространения системах K-Jetronic, в которой впрыск был распределенным, термореле работало так контакт открылся – начался быстрый прогрев мотора, а если контакт закрылся – мотор продолжил функционировать при рабочей температуре.

Сегодня же основой подобного рода датчиков является полупроводниковый термистор, т.е. резистор, который имеет нелинейно зависящее от температуры сопротивление. Решение более чем простое и надежное – в зависимости от сопротивления можно следить за температурой антифриза в режиме реально времени, непрерывно. Термисторы изготавливаются из кобальта или никеля. Материалы обладают одним очень важным свойством. Как только их температура возрастает, увеличивается также количество свободных электронов, что означает уменьшение сопротивления.

Различают 2 типа термисторов в зависимости от температурного коэффициента:

• С отрицательным коэффициентом. Когда двигатель холодный, максимальным является сопротивление. Как только на датчик подают напряжение в 5 Вольт, причем по мере работы и изменении сопротивления эта величина будет уменьшаться. При этом блок управления мотором регистрирует падение напряжения, тем самым определяя температуру залитой в систему ОЖ;
• С положительным коэффициентом. Работает датчик так же, но по мере роста температуры растет и сопротивление. Такими термисторами оборудованы автомобили марки Renault.

Большая часть автомобиль имеют датчики отрицательного коэффициента. Однако, отметим, что принципиальных различий между 2 типами нет. Если деталь изготовлена в соответствии со всеми стандартами, она всегда будет давать реальную информацию о температуре ОЖ. А когда датчик исправен, управляющая система может сделать следующее:

• Отрегулировать угол зажигания, выставив тем самым запаздывание или опережение зажигания. Если все выставлено правильно, автомобиль потребляет наименьшее количество горючего;
• Контролировать параметры топливно-воздушной смеси. В частности если датчик неисправен, блок управления останется без обратной связи и не сможет проконтролировать холостой ход;
• Обогатить бензин, если автомобиль оснащен системой впрыска. В качестве примера на холодном мотора форсункам передается более продолжительный импульс, что позволяет оптимизировать холостой ход и исключить колебания. По этой причине прогрев мотора не сопровождается тряской, лязгом и прочим. Обратный случай: на уже разогретом моторе смесь обедняется, что позволяет улучшить выхлоп, равно как и уменьшить расход.

Кроме того, у датчика много вторичных функций. Он помогает контролировать вращения коленвала, повышает обороты, когда мотор работает на холостом ходу, улучшает работу АКПП с гидротрансформатором.

Где располагается

Как правило, ДТОЖ можно найти в выпускном патрубке ГБЦ, но иногда он ставится прямо на корпусе автомобильного термостата. Устройство имеет специальное посадочное место с резьбой, куда и вкручивается. Сам термистор, как и подобает сердцу детали, находится внутри специального корпуса. Материал корпуса обладает высокой теплопроводностью. Обычно на автоконцернах ставят только один датчик. Но бывают и исключения.

Устанавливают сразу два датчика температуры ОЖ тогда, когда нужно зафиксировать температуру жидкости сразу на выходе жидкости из мотора (это делает первый датчик), а также из радиатора (делает второй датчик). Сами устройства в любом случае располагаются так, что их наконечники контактировали с залитым антифризом. Если последнего в системе недостаточно, датчики не дадут реальной информации о температуре.

Что укажет на неисправность

Неисправный ДТОЖ оказывает эффект на работу двигателя в целом. По этой причине очень важно определиться с тем, имеются ли проблемы именно с ним. Попутно вам наверняка придется проверить также, к примеру, термостат. Вот основные признаки неисправности:

1. Повысился расход топлива;
2. Как только двигатель достигает максимальной температуры, он глохнет;
3. В холодную погоду затруднился пуск двигателя;
4. На холодном двигателя автомобиль имеет грязный выхлоп;
5. При высоких температурах не включается вентилятор.

В самых современных автомобилях информация о неисправности выводится на дисплей. Как показывает практика, полная замена датчика в случае одной из пяти вышеуказанных проблем (а то и всех сразу) не потребуется. Нужно обратить внимание на утечку антифриза, на состояние проводки и контактов. Как только все приводится в порядок, датчик начинает функционировать в штатном режиме. По этой причине в случае неполадок важно проводить визуальный осмотр. Разобрав датчик, можно увидеть следы коррозии и иногда нарушение геометрии. Однако, такая проверка не всегда дает полную картину ситуации.

Учимся проверять датчик

Что очень хорошо, современные датчики предусматривают возможность осуществлять проверку практически в домашних условиях. Автомобилисту важно лишь иметь под рукой мультиметр для измерения напряжений (хотя для первичной оценки этот показатель знать не обязательно) и сопротивлений, а также любой прибор для измерения температуры. Также вам понадобится ключ на 19, электрический чайник и емкость, в которую нужно будет слить охлаждающую жидкость. Очевидно, последняя сливается. Достаточно сливать жидкость вплоть до уровня, который будет чуть ниже положения устройства. Далее нужно отсоединить проводку и ключом на 19 вывернуть датчик.

Если на автомобиле стоит датчик, температурный коэффициент которого отрицательный, то по мере роста температуры напряжение будет падать. Изначально оно равно 4,00-4,50 Вольтам. Вы можете спросить почему напряжение меньше опорного Датчик попросту шунтирует это напряжение, из-за чего мультиметр показывает те самые 4,00-4,50 Вольта. Как только температура возрастает на 10 °С, напряжение будет падать не более чем на 0,5 Вольт. Если у вас нет под рукой термометра, можете довести температуру воды в электрочайнике до 95-97 °С и измерить сопротивление – если оно примерно равно 177 Ом, с датчиком все в порядке.

Если коэффициент положительный, ситуация будет другой. Уже при 20 °С сопротивление вырастет максимум до 297 Ом, а напряжение на термисторе будет равно 0,6-0,8 Вольт. А, скажем, при 80 °С это будет 383-397 Ом и 1,0-1,2 Вольта соответственно.

Впрочем, более точные значения даны в таблицах зависимостей температур от показаний омметра. Их предоставляют сами производители ДТОЖ. Также руководства изложены в руководствах от автоконцернов. Советуем изучить их, если вы хотите эксплуатировать свой автомобиль максимально долго и продуктивно.

Обратите внимание также на то, что электрическая цепь разорваться или замкнуться на «землю». И то, и то указывает на неисправности проводящих элементов. В таких случаях датчик проще заменить, так как к ремонтопригодным деталям он не относится.

К чему может привести неисправность ДТОЖ

Поскольку в большинстве автомобиль стоят датчики с отрицательным температурным коэффициентом, поговорим именно о них. Наиболее частой их проблемой является несоответствие температур, которых достигает корпус, сопротивлению. Обычно оно очень быстро увеличивается только в небольшом диапазоне температур, а в нескольких — реже. В блоке управления уже зафиксированы нормальные температуры ОХ. Если рассчитанные блоком параметры температур «перескочат» с одного уровня на другой (на более низкий), в двигатель будет подаваться переобогащенная топливно-воздушная смесь. С некоторой вероятностью двигатель заглохнет.

Особенно страдают от проблемных датчиков температуры ОЖ те системы, которые не оборудованы расходомером. В них чаще требуется чистка или полная замена свечи зажигания. Отрицательное влияние автомобиль будет оказывать на окружающую среду, так как выхлоп будет очень грязным на непрогретом двигателе, и с высокой вероятностью не будет соответствовать стандарту даже при более высоких температурах.

Совет автомобилистам

Предметом статьи является достаточно тонкое устройство. И автолюбителям стоит понимать, что оно реагирует на работу смежных узлов, на особенности привода, на внешние условия и особенности охлаждающих жидкостей. Специалисты рекомендуют раскошелиться сразу на несколько антифризов, которые вы будете заливать в зависимости от времени года. Хоть это и дорого, но серьезно продлевает жизнь автомобиля.

Обращайте внимание на материал шайбы. Если это медь, то весь датчик можно устанавливать без предварительных манипуляций. А вот если производитель использовал другой материал, то резьбу обязательно нужно смазать герметиком.

Как выбрать новый датчик температуры антифриза

Правильнее всего будет искать запчасть по VIN-коду. Так вы найдете именно то, что будет исправно работать в тандеме со всей охлаждающей системой и электроникой автомобиля. Малейшие различия в характеристиках старой и новой детали чреваты – двигатель будет сильно греться, повысится расход топлива. Советуем искать по коду транспорта оригинальную запчасть. Она стоит своих денег, так как служить будет очень долго.

Другим вариантом будет поиск по техническим данным транспорта. Вам нужно будет указать марку, кузов, производителя, параметры мотора и года выпуска. В поисках вам помогут менеджеры магазинов или электронные каталоги, в которых запчасти уже отсортированы по указанным параметрам.

После покупки датчика стоит все же проверить его указанным выше методом. Достаточно взять электрочайник, вскипятить в нем воду и проверить датчик омметром. Если при столь высокой температуре датчик покажет себя хорошо, его можно будет смело ставить на автомобиль.

Экскурс по брендам

При подборе аналогов советуем обратить внимание на продукцию вот таких фирм FAE (Испания), Blue Print (Великобритания), EPS (Италия). Отличные запчасти поставляет Nipparts (Нидерланды), среди которых можно найти ДТОЖ практически для всех азиатских автомобилей.

Также неплохие аналоги по доступной цене предлагают Fenox (Беларусь), Era (Италия). Качество датчиков очень высоко, хотя и серьезно уступает OEM-комплектующим. Если ваши финансы сильно ограничены, имеет смысл брать датчик белорусской фирмы.

Не советуем брать аналоги малоизвестных фирм. Поскольку датчик представляет собой пусть и простое, но все же электрическое устройство, низкое качество его исполнения наихудшим образом скажется на работе двигателя. Всякая экономия здесь оказывается сомнительной. Лучше всего переплатить, но взять оригинал – в долгосрочной перспективе он будет работать лучше всякого аналога.

Вывод

Многие автолюбители, узнав о проблемах с системой охлаждения, начинают искать проблему в радиаторе и термостате. Однако, далеко не всегда неполадки могут быть связаны именно с ними. Компактный ДТОЖ также может поломаться, хоть и представляет собой очень надежную деталь. Новая запчасть не стоит больших денег, особенно если учесть, что на выбор сегодня есть аналоги от десятков производителей. Выше мы указали на самых лучших. Впрочем, это не отменяет того, что дольше всего отъездит оригинальная запчасть.

Не советуем медлить с заменой неисправного датчика. Как и всякая деталь системы охлаждения, он должен исправно функционировать, иначе вам не избежать трат на ремонт двигателя. Но до этого доходит редко. Вы сразу заметите чад из выхлопной трубы, проблему с пуском двигателя и его дальнейшей эксплуатацией. Обратитесь к специалистам на СТО. Возможно, полная замена датчика вам и не понадобится.

Где находится датчик температуры в машине?

Опубликовано
Пт, 17 ноября 2017 г.

Современные автомобили довольно умны. Они оснащены датчиками и датчиками, которые помогают предупредить владельцев о потенциальных проблемах или необходимости обслуживания. Одним из наиболее важных из этих датчиков — и, возможно, одним из самых недооцененных — является датчик температуры охлаждающей жидкости, иногда обозначаемый аббревиатурой CTS. Но что делает этот датчик и почему это важно?

На самом деле все довольно просто: CTS определяет, когда ваш двигатель перегревается или температура в системе по какой-то причине начинает расти. Он обеспечивает срочное оповещение о том, что под капотом становится слишком жарко, побуждая водителя предпринять быстрые действия.

CTS — это то, что механики могли бы назвать термистором. Это означает, что он работает по принципу разности потенциалов температуры. Если температура двигателя изменяется, выходная разность потенциалов CTS также изменяется и измеряется блоком управления двигателем. По мере повышения температуры сопротивление охлаждающей жидкости автомобиля уменьшается, тем самым увеличивая выходную разность потенциалов. Все это может звучать довольно технически, но все сводится к следующему: датчик температуры постоянно отслеживает колебания сопротивления охлаждающей жидкости, что позволяет ему предупреждать приборную панель вашего автомобиля о потенциальной проблеме перегрева.

Где находится датчик температуры охлаждающей жидкости двигателя?

Но где в вашем автомобиле на самом деле расположен этот важный датчик? Это зависит только от производителя вашего автомобиля. Чаще всего он находится рядом с термостатом системы охлаждения, а в некоторых случаях даже внутри него.

Примечание. Некоторые двигатели могут иметь пару датчиков: один отправляет информацию от двигателя к блоку управления, а другой отправляет информацию от блока управления к приборной панели. В наши дни это менее распространено, но автомобили с двумя датчиками, безусловно, все еще существуют.

Когда датчик выходит из строя

Как и любая часть автомобиля, датчик охлаждающей жидкости не рассчитан на вечную работу. Простой износ иногда может привести к выходу датчика из строя.

Некоторые из симптомов этого включают:

• Ваш автомобиль начинает потреблять больше бензина, чем обычно.
• Вы заметили, что из выхлопной трубы идет черный дым.
• Вы с трудом запускаете двигатель, даже после того, как он остыл до нормальной рабочей температуры.
• Ваш автомобиль часто перегревается.
• Вы видите явные признаки утечки охлаждающей жидкости на земле, где только что была припаркована ваша машина.

Обратите внимание, что в большинстве автомобилей проблема с датчиком приводит к срабатыванию индикатора Check Engine, уведомляющего вас о необходимости отвезти машину на проверку. Принесите свой автомобиль в местный центр обслуживания автомобилей Meineke, и сертифицированный специалист сможет оценить и диагностировать проблему.

Если выяснится, что это датчик, вам нужно немедленно заменить его. К счастью, это стандартная процедура. Установка нового датчика и, при необходимости, устранение утечки охлаждающей жидкости, как правило, могут вернуть вас в путь. Запишитесь на прием к нам сегодня и узнайте суть вашей потенциальной проблемы с датчиком!

Как заменить датчик температуры охлаждающей жидкости
