Автомобильные предохранители. Виды, значение. Признаки того, что пора их менять — Иксора

Современный автомобиль буквально напичкан электронными приборами, а производители все больше внимания уделяют автоматическим системам их защиты. Самым простым элементом, который может спасти электрооборудование, является предохранитель. О нем речь и пойдет в этой статье.

Блок предохранителей, где находится и зачем он нужен

Предохранитель нужен для защиты электрических устройств автомобиля от короткого замыкания или повышенных токовых нагрузок. Его задача проста — вовремя перегореть и разорвать цепь подачи электрического тока на прибор.

Так как устройств, требующих защиты, достаточно много, то и предохранителей, соответственно, тоже немало. Для удобства обслуживания их обычно помещают в специальные отсеки-блоки. На современных автомобилях расположение предохранителей обычно такое: один блок расположен под капотом, в моторном отсеке, а другой — под приборной панелью в салоне.

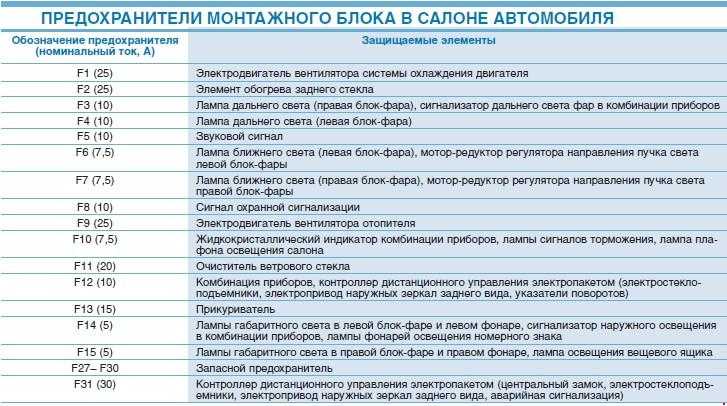

На крышке монтажного блока должна быть прикреплена табличка с условными обозначениями — схема предохранителей. На ней указана маркировка и функциональное назначение каждого элемента блока. Обычно предохранители защищают:

  • стеклоподъемники;

  • вентиляторы отопительных систем;

  • АБС;

  • фары и лампы в салоне;

  • систему подогрева сидений;

  • прикуриватели;

  • акустические системы;

  • стеклоомыватели;

  • системы регулировки зеркал;

  • климатические системы.

Это далеко не полный перечень тех устройств, в схеме питания которых установлены предохранители. Обычно автопроизводитель стремится защитить абсолютно все электрооборудование.

В современных автомобилях используются предохранители ножевого типа, которые могут быть трех размеров:

  • mini;

  • medium;

  • maxi.

Также они различаются по токовому номиналу от 1 А до 100 А. Это параметр нужно обязательно учитывать при выборе.

Как определить, что предохранитель неисправен и как его заменить

Если перегорает предохранитель, то это заметно сразу. Питающая электрическая цепь разрывается, и одно из устройств просто перестает работать. Вообще, при любом отказе электрооборудования в первую очередь стоит проверять именно предохранители.

Где находится предохранитель, который вам нужен, можно узнать по схеме или в инструкции по ремонту машины. Там указана маркировка, по которой можно определить, за какое устройство какой из предохранителей отвечает. Нужно просто его найти, вынуть и посмотреть на свет. Если перемычка-проволока внутри разорвана, то предохранитель нужно менять.

Если после установки нового предохранителя он сразу же сгорел, то нужно искать причину в проводке или в приборе потребителе. Устанавливать следующий с запасом по току (например, 5 А вместо 1 А) нельзя ни в коем случае — перегорит защищаемое устройство.

Какие предохранители купить

Некоторые производители откровенно халтурят и выпускают предохранители, не соответствующие заявленному номиналу. Это приводит к тому, что никакой защиты в итоге нет. В случае экстренной ситуации предохранитель не перегорает или делает это несвоевременно. В результате — сгоревшее устройство, испорченное настроение и вынужденные финансовые потери автовладельца.

Лучше доверять признанным лидерам рынка, гарантирующим качество своей продукции. Именно с такими поставщиками сотрудничает магазин IXORA. Ознакомиться с перечнем доступных товаров можно, перейдя по ссылке на Каталог. Квалифицированные менеджеры обязательно помогут сделать правильный выбор и проконсультируют по любым вопросам, связанным с предохранителями автомобиля.



Полезная информация:

  • Утечка тока в автомобиле

  • Спешим себе на помощь: немного о выборе аварийного инвентаря

  • «Три кита» по уходу за аккумулятором автомобиля

Получить профессиональную консультацию при подборе товара можно, позвонив по телефону 8 800 555-43-85 (звонок по России бесплатный).

где находится, почему перегорает и как заменить на Форд Фокус, Приора, ВАЗ 2114 и Калина » АвтоНоватор

Прикуриватель автомобиля предназначен для обеспечения безопасности движения. Именно так принято трактовать возможность просто, не отвлекаясь от ситуации на дороге, поджечь сигарету, действуя одной рукой и не затрачивая большого количества времени. Устройство находится в основном поле зрения водителя и требует одного движения для запуска нагрева. Это позволяет исключить поиски зажигалки по карманам, отвлекающие водителя и создающие серьёзную опасность для участников дорожного движения.

Со временем гнездо прикуривателя стали использовать для подключения к бортовой сети приборов потребления. Различная нагрузка и длительность работы этих устройств нередко приводят к перегоранию предохранителя. Его замена не представляет никакой сложности, но надо знать точно — какой предохранитель отвечает за прикуриватель, и где он находится.

Содержание

  • 1 Какой предохранитель отвечает за прикуриватель

  • 2 Почему перегорает

  • 3 Где находится предохранитель прикуривателя

    • 3. 1 Как найти

    • 3.2 Где расположен у различных автомобилей

      • 3.2.1 ВАЗ 2108 и 2109

      • 3.2.2 ВАЗ 2110, 2111 и 2112

      • 3.2.3 ВАЗ 2113, 2114 и 2115

      • 3.2.4 Лада Приора

      • 3.2.5 Лада Калина

      • 3.2.6 Лада Гранта

      • 3.2.7 Форд Фокус

      • 3.2.8 Рено Логан

      • 3.2.9 Фольксваген Поло

      • 3.2.10 Шевроле Круз

      • 3.2.11 Опель Астра

      • 3.2.12 Субару Форестер

  • 4 Как заменить своими руками

Какой предохранитель отвечает за прикуриватель

Автомобильный плавкий предохранитель (ПП) представляет собой деталь с двумя контактами, соединёнными проводом. При увеличении силы тока свыше номинального значения он сильно нагревается и плавится, прекращая соединение потребителя с бортовой сетью. Принцип работы у всех ПП одинаков, несколько отличается лишь внешний вид. Большинство имеет ножевую конструкцию, как на картинке.

В электрической цепи предохранитель является наиболее уязвимым элементом, выходящим из строя при превышении определённой силы тока, разрывая цепь

Разница между ПП состоит в размерах и номинальной силе тока, которая может составлять от 1 до 100 А, но не по порядку. Для более уверенной ориентации и исключения ошибок принято отличать предохранители по цвету.

Таблица зависимости цвета предохранителя от номинала в Амперах

Это интересно! У некоторых производителей принята собственная схема цветовой дифференциации ПП, отличающаяся от общепринятой оттенком окраски, поэтому перед заменой или установкой необходимо уточнить это в руководстве пользователя.

Существуют разные типоразмеры ПП:

  • Mini
  • Medium
  • Maxi
  • JCase (картридж)
  • PAL (картридж)
  • ANL и т.д.

Это важно! Замена одного типа предохранителя на другой невозможна, так как форма гнезда этого не допустит.

Почему перегорает

Выход предохранителя из строя обусловлен единственной причиной — сила тока превысила расчётное значение, из-за чего плавкий элемент нагрелся слишком сильно и расплавился, размыкая тем самым электрическую цепь. На практике такая ситуация возникает из-за применения несоответствующих техническим параметрам бортовой сети или некачественных устройств, требующих высокого значения силы тока, превышающих номинал ПП. Имеет значение и время работы, так как рабочий цикл прикуривателя составляет около 10 секунд, а пользование тем же пылесосом может затянуться на час и более. Поэтому необходимо взять себе за правило: использование неизвестных или некачественных устройств, подключаемых к гнезду, несёт потенциальную угрозу для предохранителя.

Даже если технические характеристики прибора вполне подходят к параметрам бортовой сети, существует возможность перегрузки и выхода предохранителя из строя. Большинство проблем возникает из-за нагревательных устройств типа электрочайника или кружки-кипятильника, требующих большой мощности в течение довольно длительного времени. Также много нареканий у пользователей возникает к видеорегистраторам или приборам, изготовленным неизвестными (чаще всего, китайскими) производителями. Сила тока, потребляемого подобными приборами, превышает предел возможностей предохранителя, отчего он также перегорает.

Это важно! Нельзя пытаться установить предохранитель большего номинала, так как это может вызвать возгорание проводки и даже всего автомобиля. Кроме того, ни в коем случае не следует устанавливать «жучки», являющиеся одной из наиболее частых причин пожара в автомобилях.

Где находится предохранитель прикуривателя

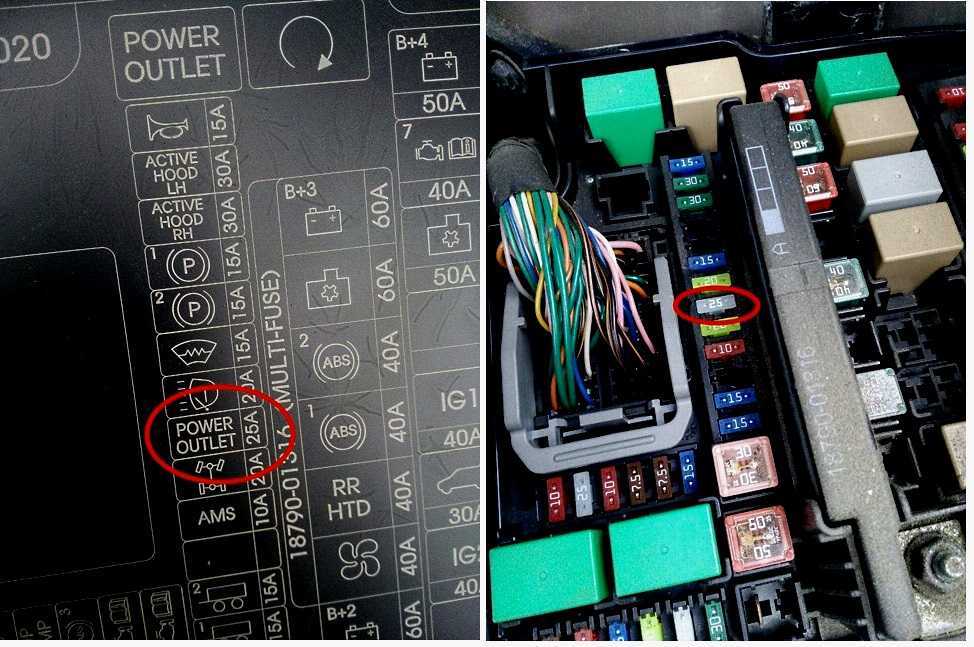

ПП прикуривателя расположен в соответствующем блоке. С точки зрения конструкции, это узел, в котором собраны все ПП разных линий и систем автомобиля. Внешне блок представляет собой пластиковую коробку — отсек, расположенный в разных участках автомобиля:

  • В моторном отсеке (обычно, в глубине неподалёку от лобового стекла).
  • В салоне, под приборной панелью, за обшивкой.
  • Под вещевым ящиком (точнее, за ним).
  • В багажнике (на некоторых типах иномарок).

На старых отечественных авто имелась обычная продолговатая колодка, но современные модели, оснащённые множеством систем, бортовым компьютером, стеклоподъёмниками и прочими функциями, нуждаются в более вместительной ёмкости под ПП.

Как найти

Распознать предохранитель прикуривателя внешне невозможно, так как он не отличается от других. Как вариант, можно сразу отбросить все мало- или высокоамперные устройства, ПП от прикуривателя обычно устанавливается на 10 или 15 А (т.е. красный или синий). На крышке блока предохранителей некоторых марок автомобилей находится схема расположения ПП, на которой указана принадлежность к той или иной цепи. Интересующий нас элемент может быть обозначен как «SIG» или иным образом. Если на крышке ничего разобрать не удаётся (а это вполне вероятно), то единственный рабочий вариант — использование инструкции, в которой всё указано и расписано подробно. Можно попытаться определить нужный ПП методом прозвона с помощью пробника или тестера, но этот способ слишком долгий и не дающий гарантию положительного результата.

Где расположен у различных автомобилей

Наиболее точный ответ на этот вопрос можно получить только в инструкции к данному авто. Производители постоянно совершенствуют конструкцию, вносят изменения в порядок размещения элементов, руководствуясь собственными соображениями. Однако, принципиальных отличий от стандартных точек установки ПП не наблюдается, поэтому можно с достаточной долей уверенности утверждать, в каких местах они расположены. Рассмотрим, где находится предохранитель прикуривателя у различных марок и моделей автомобилей:

ВАЗ 2108 и 2109

На этих машинах блок предохранителей находится в моторном отсеке, с левой стороны (если находиться лицом к капоту), возле лобового стекла.

Существует два вида блоков: старого и нового образца. На старых ПП прикуривателя может быть установлен под номерами 7 или 12, на новых блоках он располагается на позициях F4 или, реже, F10.

На ВАЗ 2108 и 2109 предохранитель расположен на позиции F4

Разница в месте установки создаёт некоторое неудобство, так как приходится отыскивать нужный элемент методом эксперимента, но вариантов немного, поэтому длительных поисков производить не нужно.

ВАЗ 2110, 2111 и 2112

ПП прикуривателя в монтажном блоке этих моделей установлен на позиции F18.

Искомая позиция предохранителя прикуривателя на ВАЗ 2110 находится под номером F18

Номинал элемента составляет 25 А, что позволяет без опасения подключать довольно мощные приборы. Сам монтажный блок устанавливается слева от рулевой колонки, в нижней части приборной панели. На этих моделях авто имеется и дополнительный блок реле и предохранителей, размещённый справа под приборной панелью, но в данном случае лезть туда не нужно.

ВАЗ 2113, 2114 и 2115

Основные предохранители на этих автомобилях размещены в монтажном блоке, который устанавливается в моторном отсеке рядом с аккумулятором. Существует и другой вариант размещения блока, когда его устанавливают в салоне под приборным щитком, но такое расположение встречается редко. Практически все ПП имеют распространённый ножевой тип. Схема расположения предохранителей имеется на внутренней стороне крышки блока ПП, что значительно облегчает поиск нужного элемента. Обычно ПП прикуривателя устанавливается на позиции F7.

Лада Приора

Монтажный блок автомобиля Лада Приора находится в салоне, под приборной панелью с левой стороны. Он закрыт крышкой, сняв которую получаем доступ к ПП. Предохранитель прикуривателя у Приоры и Приоры 2 расположен под одной позицией — F13, что несколько упрощает поиск.

У Лады Приора предохранитель прикуривателя рассчитан на номинальный ток в 15 А

Номинал элемента невысок, всего 15 А, что отчасти объясняется адресным назначением элемента — ПП отвечает только за прикуриватель, никаких сопутствующих элементов, создающих дополнительную нагрузку, в его цепи не имеется.

Лада Калина

Монтажный блок реле и предохранителей Лады Калины установлен с левой стороны приборной панели, за панелью управления внешним освещением. Существует два варианта конструкции блока, рассчитанных на 26 или 31 предохранитель. Для обоих вариантов размещение ПП прикуривателя неизменно — он находится на позиции F20.

Лада Гранта

Монтажный блок ПП на Гранте находится внутри салона и установлен с левой стороны на панели приборов. На крышке блока с обратной стороны имеется схема, содержащая номера предохранителей. Это позволяет ускорить поиск и снизить вероятность ошибки. Предохранитель прикуривателя размещается под номером F20, так же, как и у Лады Калины. Номинал элемента — 15 А, что заставляет осторожнее пользоваться гнездом и стараться не присоединять мощные приборы. Это важно, так как ПП отвечает ещё и за звуковой сигнал, замок багажника и диагностический разъём, поэтому выход из строя автоматически прекратит функции указанных узлов.

Форд Фокус

Монтажные блоки автомобилей Ford Focus находятся в разных местах, в зависимости от модификации. Для Форд Фокус 1 точка установки блока ПП — в салоне, под рулевой колонкой слева. У второго и третьего поколения блок находится под капотом: если стоять лицом к переду машины, он справа с краю, ближе к лобовому стеклу. Схема размещения предохранителя нанесена на обратную сторону крышки блока. ПП прикуривателя имеет номер 109, его номинал составляет 20 А.

Общий вид внутреннего блока плавких предохранителей автомобиля Ford Focus

Рено Логан

Монтажный блок предохранителей Renault Logan располагается внутри салона, с боковой (торцевой) стороны панели приборов у места водителя. На Рено Логан 2 расположение блока изменено: он установлен в моторном отсеке рядом с аккумулятором. Отличаются и позиции установки предохранителей прикуривателя — на Renault Logan это F38, а на Renault Logan 2 — F33. Номинал элемента относительно низок — всего 10 А на первом поколении и 15 на рестайлинге, что заставляет быть осторожнее с присоединяемыми приборами.

У Renault Logan I предохранитель прикуривателя расположен на позиции F38

Фольксваген Поло

Автомобили Volkswagen Polo имеют несколько вариантов размещения монтажного блока предохранителей. В зависимости от модели он может находиться:

  • Под капотом (2 блока А и С).
  • В салоне под рулевой колонкой, встроенный в панель приборов (блок В).

Различаются и позиции, под которыми располагается ПП прикуривателя:

  • VW Polo — BS42 (15 А)
  • VW Polo 3 — F22.
  • VW Polo 4 — F49.
  • VW Polo 5 — F42.

Такие различия обусловлены гибкой системой производства в Германии, позволяющей оперативно изменять конструкцию, улучшать определённые параметры и характеристики автомобилей. Номинал предохранителей у всех моделей 15 А, кроме Фольксваген Поло 3 — 10 А.

Шевроле Круз

Монтажный блок Chevrolet Cruze размещён под капотом, с правой стороны у самого края ниши (если стоять лицом к лобовому стеклу автомобиля).

Жёлтый предохранитель №6, рассчитанный на ток в 20 А, отвечает за прикуриватель в Шевроле Круз

Схема расположения предохранителей находится на внутренней стороне крышки, поэтому отыскать нужный элемент не составляет особого труда. ПП прикуривателя находится под № 6, а его номинал составляет 20 А.

Опель Астра

Монтажный блок автомобиля находится под капотом справа, в салоне или багажнике. На Opel Astra имеется три блока, но интересующий нас расположен в салоне (модели F или J) или в багажнике (модель H). Предохранители располагаются на позициях F20 (F), №6 (J) или №29 на модели H. Номинал составляет 15 или 20 А, в зависимости от модели автомобиля.

Субару Форестер

Монтажный блок расположен в моторном отсеке справа (или слева по ходу автомобиля). Это голубая пластиковая коробка. Предохранитель прикуривателя находится на позиции F4, номинал его составляет 15 А.

У Subaru Forester предохранитель прикуривателя находится под номером 4

Как заменить своими руками

Запасные предохранители надо обязательно иметь с собой. Это расходники, которые могут выйти из строя в любой момент, и к этому надо быть готовым. Замену предохранителя необходимо производить при выключенном зажигании, а с аккумулятора надо отсоединить клемму «минус». Отрывается монтажный блок, перегоревший предохранитель извлекается с помощью специального пинцета.

Для замены предохранителей рекомендуется использовать заводской пинцет, расположенный на крышке монтажного блока

Если его под рукой не оказалось (хотя по умолчанию такой пинцет закреплён на крышке монтажного блока с внутренней стороны), можно обойтись пассатижами. Вышедший из строя элемент можно менять только на аналогичный. Никаких скрепок, проволочек («жучков») и монеток допускать нельзя, так как это может вызвать пожар и потерю автомобиля. Если ПП расплавился и не извлекается, его нельзя дёргать. Аккуратно раскачивая, элемент понемногу извлекается из гнезда. При необходимости можно поддеть его тонкой отвёрткой или кончиком ножа. Выламывать пассатижами не рекомендуется, поскольку можно испортить гнездо, что в полевых условиях создаст большие проблемы.

Подобные «жучки» могут привести к самым ужасающим последствиям как для транспортного средства, так и для участников дорожного движения

Определить местонахождение и заменить предохранитель прикуривателя не является существенной проблемой. Необходимо соблюдать некоторые правила и порядок действий, но, в целом, вопрос не составляет принципиальной сложности. Намного важнее выяснить причину выхода ПП из строя, определить прибор, создавший чрезмерную нагрузку на бортовую сеть. От использования такого оборудования следует отказаться, поскольку однажды из-за него можно оказаться в сложной ситуации. Следствием использования неподходящих приборов может стать возгорание машины, когда за несколько минут она превращается в кучу обожжённого металла. Исключить эти случаи можно только заранее, внимательно относясь к режиму функционирования дополнительных элементов.
