Что такое ЭБУ в автомобиле и где он находится

Современные автомобили всё больше напоминают сплошное переплетение из проводов, датчиков и всевозможных компьютеров. Машина переполнена электроникой. Можно бесконечно долго спорить на тему того, плохо это или всё же хорошо.

Здесь куда важнее разобраться с устройством, которое фактически руководит и контролирует работу всей электронной начинки автотранспортного средства. И тут речь идёт об электронном блоке управления, либо просто ЭБУ.

Про эту аббревиатуру не слышал разве что самый ленивый человек, который совершенно не интересуется автомобилями и никогда не вникал в суть их устройства, но таких найдутся единицы. Большинство знает об этом блоке. Если быть точнее, то о его существовании. Но при этом мало представляют себе суть ЭБУ, его функции, возможности и даже расположение в конструкции автомобиля.

Для всех расшифровка стала уже вполне понятной и известной. Понять смысл устройства стало куда проще даже после этого шага. Теперь вы знаете, что это за аббревиатура и как расшифровывается рассматриваемый нами ЭБУ. Довольно часто используется только аббревиатура в технической документации, поскольку автомобилистам нет смысла каждый раз напоминать её значение. ЭБУ можно называть коротко с помощью аббревиатуры, использовать полное понятие электронного блока управления, либо просто контроллер. Суть от этого никак не изменится. Куда важнее узнать, что же такое этот ЭБУ и где он находится в автомобиле.

Двигатель автомобиля, контролируемый ЭБУ

Фактически блок является мозгами современного автомобиля, без которого мы бы получили груду металла со всевозможными датчиками, проводами и электронными устройствами, никак не связанными друг с другом.

ЭБУ практически постоянно находится в режиме работы, поскольку на него поступает огромный объём информации от всевозможных датчиков. Эти данные блок обрабатывает, используя предусмотренные в его программе алгоритмы, после чего отправляет командные сигналы на так называемые исполнительные устройства. Блок заставляет в соответствующем режиме работать насосы, системы зажигания, форсунки и многое другое.

В итоге получается так, что блок выступает в качестве руководителя для всех предусмотренных в автотранспортном средстве электронных процессов. А это от элементарной работы фар до управления системами безопасности.

Есть достаточно обширный перечень датчиков, с которых информация сначала идёт на наш ЭБУ, а затем, проходя обработку, сам блок отправляет команды на исполнительные устройства, в зависимости от результатов анализа полученных сведений.

Среди основных датчиков, которые зависят от контроллера, можно выделить несколько. Они отвечают за:

  • температуру мотора;
  • холостой ход;
  • подачу горючего;
  • подачу кислорода;
  • температуру окружающей среды;
  • антиблокировочную систему;
  • систему стабилизации;
  • антизанос;
  • скорость;
  • текущее положение заслонки дросселя;
  • уровень нажатия педали акселератора;
  • коленвал;
  • тормозную систему;
  • уровень ОЖ;
  • уровень тормозной жидкости;
  • напряжение в бортовой сети;
  • гидроусилитель;
  • электроусилитель руля;
  • кондиционер;
  • отопление и пр.

Но тут перечислен только базовый набор, который есть практически на каждом современном автотранспортном средстве. На более продвинутых машинах в богатой комплектации список значительно увеличивается.

Обработав полученную информацию, контроллер или мозг автомобиля отправляет команды различным исполнительным узлам, системам и механизмам. Это позволяет внести изменения в работу:

  • дроссельной заслонки;
  • системы подачи воздуха;
  • зажигания;
  • фаз газораспределения;
  • системы кондиционирования;
  • выхлопной системы;
  • освещения;
  • стеклоподъёмников;
  • подогрева;
  • АКПП и пр.

Но и тут речь идёт исключительно о минимальном наборе, характерном для базовой комплектации недорогой иномарки. Увеличьте комплектацию или купите более современных и продвинутый автомобиль с большим количеством электроники, и ЭБУ будет посылать команды целому ряду дополнительных систем, механизмов и устройств.

Для многих это удивительно, что один небольшой блок выполняет столь сложную работу. Причём делает это постоянно, без перерывов, одновременно обрабатывая огромный объём информации.

Из-за широких функций и возможностей некоторые полагают, что ЭБУ должен выглядеть как компьютер, ноутбук или планшет, обладать внушительными размерами. Исключением можно назвать лишь отсутствие экрана. Но в действительности все поражаются ещё больше, видя реальный форм-фактор этого управляющего блока.

Как выглядит

Фактически вы уже знаете, что такое ЭБУ в любой современной машине. Это контрольно-командный центр всего автотранспортного средства. Вся используемая электроника завязана на одном блоке. Она обязана отчитываться перед ЭБУ ежесекундно и порой даже чаще. При этом сам контроллер, анализируя полученные данные, может корректировать работу систем и всей машины, передавая необходимые командные сигналы к исполнительным устройствам.

Внешник вид ЭБУ двигателя Бош

Теперь стоит взглянуть на блок просто как на составляющий элемент автомобиля. Это небольшое устройство, которое заключено в специальный корпус. В качестве материала для корпуса используется пластик или металл, чаще всего алюминий из-за его неподверженности коррозии.

Корпус устанавливается в разных местах, в зависимости от конкретной марки и модели. При этом от расположения зависит сам материал корпуса ЭБУ. Если инженеры решили установить его в салоне, тогда применяется пластик и прочный полимер, поскольку угрозы быстрого износа и повреждения нет. Когда ЭБУ располагают в подкапотном пространстве, тут лучше применять металл.

Внутри этого корпуса располагается плата. Она и есть тот самый контроллер или управляющий блок. Наружу выходят разъёмы в количестве 2 штук. Адаптированы эти разъёмы под шины типа CAN. Через них происходит соединение со всеми проводами от датчиков и устройств в авто.

Дополнительно на большинстве ЭБУ есть разъём для подключения диагностического оборудования. С его помощью чистятся мозги блока, меняется программное обеспечение, восстанавливаются базовые настройки, удаляются ошибки и пр.

Проведение диагностики блока управления

Активная работа блока приводит к его активному нагреву. Чтобы отвести тепло, инженеры предусмотрели наличие специальных оребрений. Это похоже на радиатор охлаждения процессоров, которые применяются в компьютерах и ноутбуках.

Сняв с автомобиля этот блок управления, вы увидите перед собой коробочку компактных размеров. Примерные параметры составляют 30х30 мм при толщине не более 70 мм. Хотя блоки бывают разными, в зависимости от года выпуска, конкретного автомобиля и автопроизводителя.

Внутренняя начинка

С коробкой разобрались. Теперь ведь интересно заглянуть внутрь. Под оболочкой, выполняющей роль кожуха и защиты, скрывается плата внушительных размеров. Во многом напоминает те платы, которые вмонтированы в системный блок обычного персонального компьютера.

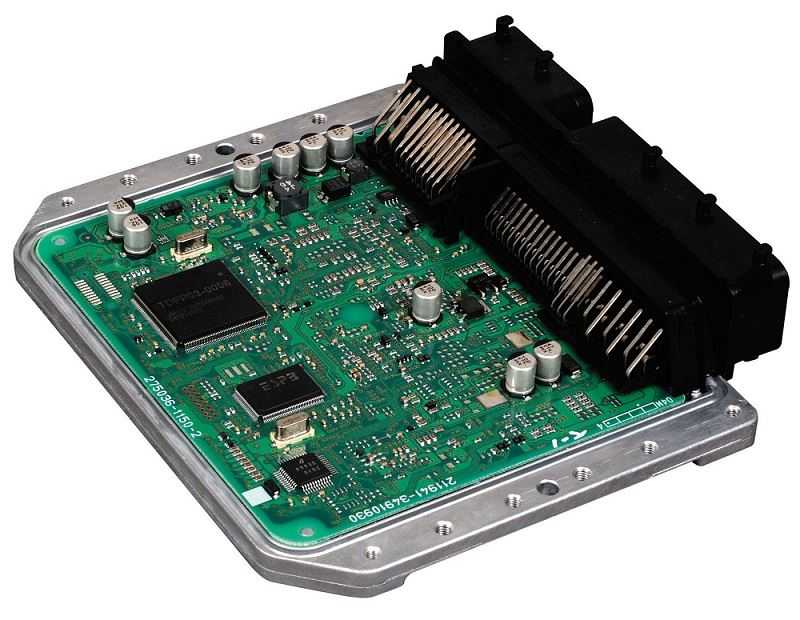

Плата электронного блока управления двигателем

Вдаваться в подробности устройства платы ЭБУ не имеет смысла. Тут важно знать, что она включает в себя 2 ключевых узла. Это память и программное обеспечение.

Причём память здесь есть 3 типов:

  • Постоянно запоминающее программируемое устройство или просто ППЗУ. Она служит для закладки различных программ и функций для работы силового агрегата;
  • Оперативное запоминающее устройство, либо же сокращённо ОЗУ. Этот отдел памяти блока необходим для осуществления работы с промежуточной информацией. Фактически здесь данные обрабатываются в режиме реального времени;
  • Последней частью памяти является ЭРПЗУ. Также запоминающее устройство, которое называют электронным репрограммируемым. Хранит временную информацию в виде кодов доступа, блокировки, пробега, расхода топлива и пр.

Следующим разделом платы блока управления выступает программное обеспечение. Его делят на 2 типа:

  • Наиболее важным считается функциональное ПО. Сюда приходит различная информация со всевозможных датчиков. ПО анализирует данные и отправляет затем команды на исполнение;
  • Другим типом памяти выступают модули или контрольные микросхемы. Нужно для контроля полученной информации и проверки на предмет ошибок. При их обнаружении ПО старается устранить ошибки. Если это сделать не удаётся, тогда водитель видит их в виде буквенно-цифровых обозначений. Самым известным можно считать Check или Check Engine. В некоторых случаях, если ошибка критическая, ПО блокирует возможность пуска ДВС.

Также о программном обеспечении в составе платы ЭБУ хорошо известно поклонникам чип-тюнинга. Сюда вносятся изменения, переписываются программы, задаются новые алгоритмы.

Расположение

Справедливо будет узнать, где именно в автомобиле находится ЭБУ. В действительности блок располагается в разных местах. Всё зависит от конкретного автомобиля и порой даже года выпуска.

Расположение ЭБУ двигателя Mazda

Есть 2 основных места, куда автопроизводители в процессе сборки транспортного средства устанавливают управляющий блок.

  1. Салон. Поскольку салон является достаточно вместительным пространством, искать следует исходя из руководства к вашему автомобилю. В случае с машинами производства АвтоВАЗ выбирают место под панелью около печного радиатора. У некоторых блок располагается под задним диваном. Это наиболее актуально в последнее время для иномарок премиум класса. Есть редкие случаи, когда блок ставят в багажный отсек.
  2. Подкапотное пространство. Вообще инженеры давно пришли к выводу, что располагать блок под капотом не очень правильное решение. Это обусловлено постоянным воздействием грязи, воды, влаги, осадков, высоких температур. Всё это негативно влияет на блок, даже если он заключён в прочный и надёжный корпус. Искать ЭБУ следует в районе аккумуляторной батареи, около блока с предохранителями.

На практике отыскать управляющий блок даже на автомобиле, который вы только приобрели и не успели разобраться с его устройством, не сложно.

Автопроизводители никогда не размещают блоки под панелями, которые тяжело снять или для доступа требуется разбирать половину салона. Обычно это одна скрытая панель, удерживающаяся на фиксаторах или на 1-2 саморезах. В подкапотном пространстве найти ЭБУ ещё проще. Визуально ищите коробочку, от которой отходит пара шлейфов.

Опытные автомобилисты и специалисты в области диагностики автомобилей настоятельно не рекомендуют любителям пытаться разбирать и чинить блок. Это сложное устройство, что вы уже наверняка поняли. Потому и крайне дорогостоящее даже на автомобилях бюджетного класса. Если возникают проблемы, лучшим решением будет обращение в проверенный автосервис.

Неисправности

Часто автолюбители интересуются, как можно проверить свой ЭБУ на работоспособность. Для этого не нужно разбирать весь блок и пытаться что-то там открутить. Следует ориентироваться на косвенные признаки.

Неисправность блока управления из-за попадания масла на плату

Есть несколько признаков неисправности ЭБУ, которые проявляются в виде следующих симптомов:

  • двигатель не запускается вообще;
  • все или часть систем блокируются;
  • мотор работает с погрешностями;
  • плавают обороты;
  • проваливаются обороты мотора;
  • вылезают ошибки.

Любая неисправность в ЭБУ является крайне неприятной, поскольку блок считается надёжным и долговечным элементом. Плюс очень дорогим. Никто не хочет столкнуться с необходимостью его замены. Симптомы поломок появляются лишь в результате неправильной эксплуатации, механических повреждений или некорректной заливки программного обеспечения, что часто случается с любителями чип-тюнинга.

Причины самой поломки предельно банальные. Это короткое замыкание, попадание на плату влаги и воды, перегрузка, перегрев, физические воздействия, влияние коррозийных процессов.

Серьёзное повреждение или перегорание платы практически не оставляет шансов на восстановление работоспособности старого управляющего блока. Потому приходится покупать новый. И тут возникает главная проблема в виде высокой стоимости. Если у вас бюджетный автомобиль в простой комплектации, в среднем за блок придётся отдать не менее 300-500 долларов.

Не стоит сразу же спешить выкидывать свой ЭБУ. Для начала попробуйте разобрать блок и посмотреть, что произошло внутри. Бывает так, что ошибки вылезают из-за проблем лишь с одной небольшой микросхемой, коррозия задела некоторые участки, нарушились контакты. Подобные неисправности устраняются с вероятностью 80%. После такого ремонта ЭБУ может прослужить ещё много лет. Но лучше отдать в ремонт хорошему специалисту, а не пытаться что-то сделать самому, не имея надлежащего опыта, знаний и умений.

ЭБУ является важнейшим и неотъемлемым составляющим компонентом любого современного автомобиля. И чем больше электроники используется в машине, тем выше значимость блока управления. Но тем и выше его ответственность. Потому производители крайне ответственно подходят к вопросу его создания, чтобы предотвратить возможные сбои, минимизировать неисправности и не допустить появления ошибок. Невероятно сложное устройство, внешность которого порой не даёт поверить в это.

Электронный блок управления двигателем (ЭБУ): что это такое, где находится, принцип работы и фото » Авто центр ру








Каждое современное транспортное средство оснащается электронной системой управления двигателем ЭСУД. Основным элементом системы является блок управления двигателем, позволяющий обеспечить оптимальную работу силового агрегата. Что это за устройство, какие функции выполняет ЭБУ, в чем заключается его принцип действия? Ответы на эти и другие вопросы касательно ЭСУД вы можете найти ниже.

[ Скрыть]

Описание ЭБУ

Для начала рассмотрим описание ЭБУ двигателя автомобиля, его типовые параметры, а также расскажем, где находится девайс. Начнем с основных опций, возложенных на это устройство.

Функционал

Итак, что такое ЭБУ в машине? Блок управления двигателем представляет собой устройство, использующееся для приема сигналов от контроллеров и датчиков, а также их последующей обработки и передачи команд на исполнительные механизмы. Данные, которые получает система управления мотором в машине, обрабатываются по установленному производителем алгоритму. После обработки информации электронный блок управления двигателем передает соответствующие команды на исполнительные механизмы и компоненты.

Электронная система управления двигателем дает возможность оптимизировать важные параметры для функционирования силового агрегата, в частности:

  • наладить наиболее оптимальный расход горючего;
  • контролировать состав и соотношение вредных веществ в выхлопных газах;
  • произвести контроль за показателями крутящего момента;
  • обеспечить наиболее оптимальную мощность силового агрегата;
  • произвести регулировку положения заслонки дросселя;
  • контролировать работу системы зажигания;
  • отрегулировать работу системы рециркуляции выхлопных газов;
  • произвести управления фазами газораспределительного механизма;
  • произвести регулировку температуры антифриза при необходимости.

Нужно учитывать, что это далеко не все функции, которые может выполнять электронный блок управления двигателем. Это самые основные параметры, но в зависимости от модели ЭСУД, управляющий модель может выполнять и другие опции. Этот девайс также дает возможность произвести диагностику автомобиля в целом, если в работе тех или иных узлов были зафиксированы неполадки. О необходимости проведения проверки может свидетельствовать появление лампочки Чек на щитке приборов.

Контрольная лампа системы управления двигателем, которая стоит на приборке, появляется в том случае, если ЭСУД обнаружила неисправности в функционировании тех или иных узлов. Для получения более точных данных о поломках, автовладелец должен осуществить компьютерную диагностику системы и расшифровать полученные комбинации ошибок (автор видео — Павел Ксенон).

Теперь рассмотрим вопрос расположения управляющего модуля в автомобиле. В большинстве случаев, как видно по фото, девайс стоит в салоне автомобиля, за центральной консолью, посредине. Для получения доступа к устройству необходимо будет разобрать часть торпеды. Также ЭБУ может быть расположен за вещевым ящиком или приборной панелью, если же он был установлен самостоятельно, то место монтажа определяется установщиком. В некоторых моделях авто устройство находится в моторном отсеке.

Компоненты

Две основные составляющие любой электронной системы управления двигателем — это программное, а также аппаратное обеспечение.

Программное обеспечение, в свою очередь, включает в себя следующие вычислительные модули:

  1. Контрольный модуль, изначально предназначенный для проверки транспортного средства и инспектирования исходящих сигналов. Благодаря этому модулю, если нужно, осуществляется корректировка импульсов. Помимо этого, контрольный модуль позволяет даже заглушить мотор, если в этом есть необходимость (к примеру, при перегреве или других неполадках).
  2. Не менее важный модуль — функциональный. Он используется для получения сигналов, передающихся на блок управления автомобиля от контроллеров и датчиков. Когда модуль получает сигнал, он его обрабатывает, а затем формирует определенные команды, которые впоследствии посылаются на исполнительные элементы (автор видео — Павел Ксенон).

Также схема ЭБУ включает в себя и аппаратное обеспечение, которое включает в себя разные электронные элементы — микросхемы, процессор и т.д. В конструкции управляющего модуля имеется специальный аналогово-цифровой преобразователь, предназначенный для улавливания аналоговых сигналов, которые передают контроллеры и датчики. С помощью преобразовательного устройства осуществляется перевод полученных импульсов в цифровой формат, с которым в дальнейшем работает сам процессор. Также данный элемент преобразует импульсы и в обратной последовательности, если есть необходимость передачи сигнала от микропроцессора.

Отдельно следует сказать о защите модуля. В случае взлома автомобиля злоумышленник может с легкостью получить доступ к ЭБУ, вскрыв торпеду. Защита ЭБУ может быть обеспечена путем установки дополнительного сейфа либо специального резервуара, который позволит предотвратить получение преступником доступа к устройству. Здесь же нужно отметить такой момент, как взаимозаменяемость ЭБУ.

Взаимозаменяемость ЭБУ автомобиля позволяет заменить управляющий модуль в машине в случае его выхода из строя, однако это также позволит преступнику поменять установленный в авто блок на собственный. Благодаря чему злоумышленник сможет обойти противоугонную систему, именно поэтому важно позаботиться о защите модуля.

Принцип работы

Если говорить о принципе действия, то блок управления мотором получает сигналы от различных датчиков, их количество может изменяться в зависимости от типа авто:

  • импульсы от лямбда-зонда;
  • сигналы о расходе воздуха, поступающие от ДМРВ;
  • о температуре работы двигателя;
  • о положении коленвала, а также о частоте его работы:
  • о неровной дороге;
  • о скорости авто и т. д.

Обрабатывая полученные сигналы, управляющий блок передает команды на различные системы:

  1. Зажигания машины. Как известно, транспортное средство, в зависимости от того, какой двигатель на него установлен, может быть оснащено одной или несколькими катушками. В соответствии с полученным сигналом система зажигания определяет оптимальный режим для подачи искры, что необходимо для возгорания топливовоздушной смеси.
  2. На приборную панель. Лампа Чек, как сказано выше, является связующим звеном между блоком и водителем. Ее появление на приборке может быть обусловлено обнаружением ЭСУД неполадок в работе тех или иных узлов. В некоторых случаях сообщения об ошибке свидетельствуют о неисправности тех или иных датчиков.
  3. На форсунки силового агрегата, с помощью которых осуществляется наиболее оптимальный впрыск топливовоздушной смеси в цилиндры ДВС. Нужно учитывать, что частота изменения объема смеси может быть разной.
  4. На устройства для тестирования ЭСУД (автор видео — Павел Ксенон).

Плюсы и минусы электронного блока управления двигателем

Сначала рассмотрим достоинства:

  • с помощью ЭСУД осуществляется оптимизация основных рабочих параметров автомобиля;
  • снижается расход воздушного потока;
  • обеспечивается более упрощенный запуск силового агрегата;
  • у автовладельца больше нет необходимости производить регулировку параметров работы мотора, практически все, что нужно, регулируется автоматически;
  • если двигатель работает правильно, то корректная работа ЭБУ позволит добиться оптимальных параметров в плане экологической чистоты.

Основные недостатки:

  1. Стоимость ЭБУ достаточно высокая. В случае выхода из строя девайс можно попытаться отремонтировать, но если это не поможет, то устройство подлежит замене.
  2. Чтобы система работала правильно, проводка автомобиля должна быть целой, в частности, речь идет об участке цепи питания самой ЭСУД.
  3. Для оптимальной работы водитель должен заправлять только качественное горючее.
  4. Чтобы выявить поломку в работе агрегата, автовладельцу потребуется специальное оборудование, которое обычно стоит недешево.

Фотогалерея

Несколько фото автомобильного ЭБУ.

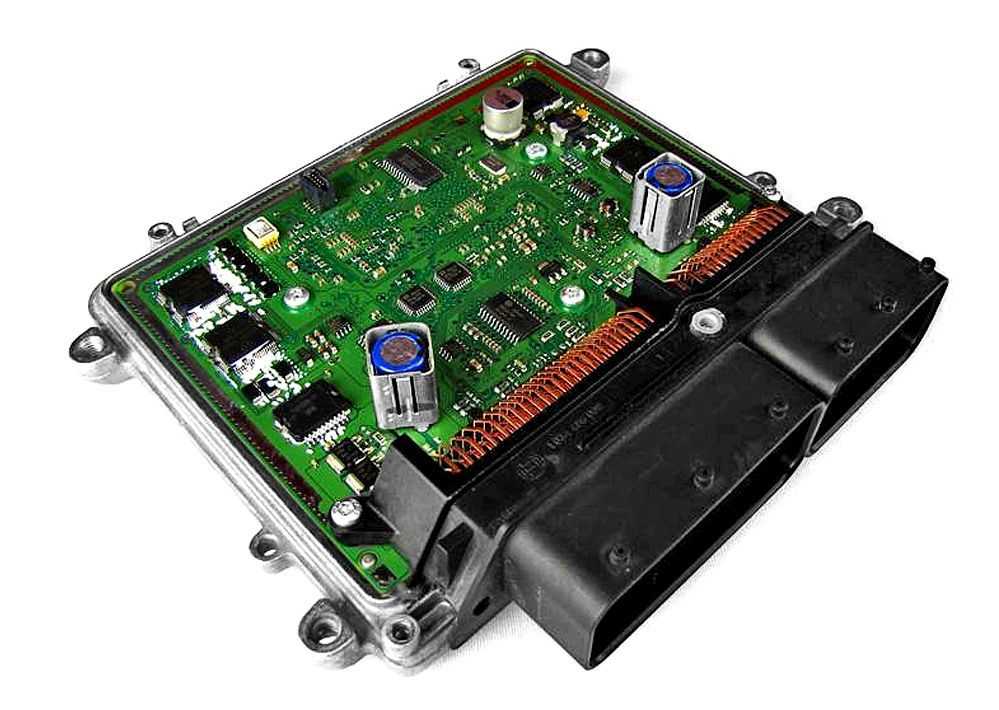

Фото 1. Плата, установленная внутри ЭБУ

Фото 2. Поврежденный слева разъем блока

Фото 3. Схема взаимодействия ЭБУ с автомобильными системами

Видео «Ремонт электронного блока управления своими руками»

В ролике ниже представлен процесс ремонта блока ЭСУД, а также основные особенности этого процесса с описанием всех нюансов (автор видео — канал Авто Практика).








Что такое ЭБУ? Что это делает? Где он находится? – ECU Remapping & Engine Tuning Worcester

Электронный блок управления (ECU), используемый в современных легковых и грузовых автомобилях, используется для управления двигателем и другими функциями компонентов. ЭБУ — это компьютер с внутренними предварительно запрограммированными и программируемыми компьютерными микросхемами, мало чем отличающийся от домашнего компьютера или ноутбука. ЭБУ двигателя автомобиля используется для управления двигателем с помощью входных датчиков и выходных компонентов для управления всеми функциями двигателя. ECU бывают разных производителей, форм и размеров. Вот список самых популярных марок ЭБУ, используемых в британских автомобилях 9.0003

  • БОШ
  • ДЕЛКО
  • ДЕЛЬФИ
  • ЕЕС V1
  • ФОРД
  • ДЖОНСОН
  • МАРЕЛЛИ
  • МЕЛКО
  • МИЦУБИСИ
  • САГЕМ
  • СИМЕНС
  • ТРИОНИК

ЭБУ требуются входные данные от датчиков автомобиля, таких как датчик коленчатого вала и датчики распредвала, для вычисления информации с помощью программы, которая хранится в ЭБУ на программируемой микросхеме памяти. Программа ECU будет использовать введенную информацию датчика для вычисления необходимого результата, такого как количество впрыскиваемого топлива и время зажигания катушки для запуска двигателя.

Для разных систем автомобиля используются разные ЭБУ. Различные используемые ECU могут быть для трансмиссии, контроля тяги или ABS, кондиционера, функций кузова и управления освещением, двигателя, подушек безопасности или любой другой системы, которая может быть в автомобиле. Некоторые автомобили могут включать более одного ECU в единый блок, называемый модулем управления трансмиссией (PCM). Эти блоки могут быть преимуществом, так как имеют больше модулей в одном месте, но могут быть недостатком из-за добавления более длинных проводов для доступа к компоненту, которым они управляют.

Большинство новых транспортных средств начали использовать линию связи между различными модулями транспортного средства, чтобы они могли обмениваться информацией, и не нужно было использовать дублирующие датчики. Например, датчик скорости на колесе определяет скорость вращения колеса и будет являться входным сигналом для ЭБУ модуля антиблокировочной тормозной системы (АБС). Вместо того, чтобы отправлять множество проводов от одного датчика к другим ЭБУ, ЭБУ АБС будет делиться информацией о линиях связи сети со всеми ЭБУ, которые используют эту информацию, например, трансмиссия для переключения передач, спидометр для отображения скорости транспортное средство или система подвески для управления подвеской по мере необходимости.

Использование общих входных датчиков по всему транспортному средству с использованием только двух линий передачи данных между ЭБУ позволило сократить количество проводки, используемой в транспортных средствах. Обмен информацией между модулями также означает, что им нужен общий язык, чтобы они могли работать как группа. Когда один компьютер выходит из строя или не передает информацию из-за ошибки, это может повлиять на другие модули, если им потребуется входной сигнал датчика от неисправного модуля.

ЭБУ двигателя в большинстве автомобилей подключен к бортовому диагностическому разъему и передает всю диагностическую информацию по этой линии всем другим модулям или ЭБУ. Это уменьшает количество необходимых проводов, и вам не нужно подходить к каждому ЭБУ, когда вы хотите их протестировать.

Где я могу найти свой ECU?

Поиск вашего ECU действительно зависит от марки и модели автомобиля. Эту информацию можно легко найти в Интернете. Мы составили список всех распространенных марок вейхле в Великобритании и разместили места расположения ЭБУ автомобилей. Это будет регулярно обновляться.

AUDI

На большинстве моделей ЭБУ расположен под дворниками за пластиковой накладкой. Audi R8 имеет 2 ЭБУ, расположенных в задней части моторного отсека

BENTLEY

Continental GT Под пластиковой панелью на северной/южной/правой сторонах моторного отсека x 2 ECU

BMW

Как правило, находится под капотом за панелью в задней части блока предохранителей В пластиковой коробке рядом с аккумуляторной батареей

CITROEN

Citroen AX, CS, SAXO, XANTIA, XSARA, ZX Под капотом в моторном отсеке

FIAT

Fiat COUPE DUCATTO, MAREA, MULTIPLA, PUNTO Внутри автомобиля, ниша для ног переднего пассажира Под капотом в моторном отсеке

FORD

Ford ESCORT, FOCUS FIESTA GALAXY MONDEO PROBE SIERRA, TRANSIT Под пластиковой боковой накладкой в ​​нише для ног спереди со стороны водителя Под перчаточным ящиком со стороны пассажира Рядом с аккумулятором Внутри автомобиля, над педалями Внутри автомобиля, за центральной консолью Внутри автомобиля, за перчаточным ящиком Новые модели Ford Diesel — “ N/S/F Колесная арка внутри пластиковой коробки

HONDA

Honda CIVIC, PRELUDE Passenger front foot well under carpet or above glove compartment

HYUNDAI

Hyundai COUPE Passenger front footwall under carpet

ISUZU

Isuzu TROOPER Inside Vehicle on passenger side

LANDROVER

In plastic ящик рядом с аккумулятором Внутри автомобиля под сиденьем водителя. В пластиковой коробке рядом с аккумулятором В пластиковой коробке рядом с аккумулятором Range rover Sport За аккумулятором С/Ю/П моторного отсека

 MAZDA

Mazda 6 и большинство других моделей находятся под ковриком в нише для ног пассажира. RX8 Внутри пластикового ящика O/S/F Моторного отсека

MITSUBISHI

Модели Evo Над перчаточным ящиком со стороны пассажира. Shogun/L200 Над наружной панелью со стороны пассажира

NISSAN

Nissan S13 / 300zx В салоне автомобиля, за центральной консолью Ниша для ног переднего пассажира под ковром Navara до 2005 года находятся За центральной консолью Navara 2005> находятся O/S/R моторного отсека X-Trial Над бардачком, 350z, 370z под капотом

Peugeot

Peugeot 106, 206, 306, 307, 405 и 406 205,309 под капотом в моторном отсеке или внутри автомобиля над рулевой колонкой

Rover

Rover 200, 25d, 45d, 75d под каннетом на стороне пассажира

44, 45d, 75d под каннетом на пассажирской стороне

44.

Renault 19, MEGANE, ESPACE CLIO, TRAFFIC 21 TURBO Под капотом со стороны водителя Под капотом Под капотом возле аккумуляторной батареи

SEAT

На большинстве моделей ЭБУ расположен под дворниками за пластиковой накладкой.

SKODA

На большинстве моделей ЭБУ расположен под дворниками за пластиковой накладкой.

SUBARU

Модели Impreza Под ковром ниши для ног со стороны пассажира

SUZUKI

Suzuki SWIFT, BALENO, VITARA Внутри автомобиля над педалями или за перчаточным ящиком

VOLKSWAGEN

Комплектация
Т5, Т4 ЭБУ расположен под аккумуляторным отсеком под капотом.

Воксхал

Модели Vectra, под пластиковой накладкой и крышкой в ​​o/s/r моторного отсека Новые модели Vectra Расположены перед колесной аркой со стороны водителя Селектор автомобиля. В моделях Zafira блок управления двигателем расположен в арке переднего пассажира по направлению к переднему бамперу

Какая модель и версия блока управления двигателем у меня есть?

После того, как вы нашли и удалили свой ЭБУ, вам, скорее всего, захочется узнать, какая у вас модель и марка ЭБУ. На ЭБУ будет наклейка с маркой и некоторыми серийными номерами. Каждый ECU имеет свой собственный формат для идентификации модели ECU. Другой способ — использовать 2x PDF-файлы ниже и найти свои автомобили, марку, модель, и в нем будет указан ваш бренд и модель ECU. Если вы не уверены в марке и модели своего автомобиля, воспользуйтесь нашим БЕСПЛАТНЫМ инструментом VRM, расположенным в нижнем колонтитуле веб-сайта. Просто введите регистрационный номер вашего автомобиля.

Что такое ЭБУ? Объяснение электронного блока управления (ЭБУ)

ЭБУ или электронные блоки управления являются одной из наиболее важных частей автомобиля. В автомобиле есть несколько ЭБУ, которые управляют разными функциями и контролируют множество параметров.

Что такое ЭБУ?

Проще говоря, ЭБУ — это устройство, которое управляет всеми электронными функциями автомобиля. Это может варьироваться от впрыска топлива до поддержания идеальной температуры в салоне и управления торможением и подвеской. Некоторые автомобили имеют несколько ECU, управляющих различными функциями, в то время как некоторые имеют один, контролирующий все.

Аналогичное чтение: BHP против крутящего момента | Что такое реальная сделка и почему?

Автомобили с несколькими электронными блоками управления делятся по задачам, которые они выполняют. Некоторые из этих типов следующие.

Загрузите приложение GoMechanic прямо сейчас!

Типы ЭБУ

Автомобили с несколькими ЭБУ делятся по выполняемым задачам. Некоторые из этих типов следующие.

  1. Модуль управления двигателем
    С помощью своих датчиков модуль ECM обеспечивает количество топлива и угол опережения зажигания, необходимые для получения максимальной мощности и экономичности двигателя.
  2. Модуль управления тормозной системой
    Используемый в автомобилях с ABS, BCM следит за тем, чтобы колеса не скользили, и определяет, когда следует притормозить и отпустить тормоз, чтобы предотвратить блокировку колес.
  3. Модуль управления коробкой передач
    Используемый на автомобилях с автоматической коробкой передач, TCM обеспечивает максимально плавное переключение передач, оценивая число оборотов двигателя и ускорение автомобиля.
  4. Телематический модуль управления
    Еще один модуль с такой же аббревиатурой. Этот TCU обеспечивает работу бортовых служб автомобиля. Он контролирует спутниковую навигацию, интернет и телефонную связь автомобиля.
  5. Модуль управления подвеской
    Присутствующий в автомобилях с активной системой подвески, SCM обеспечивает правильную высоту дорожного просвета и оптимальные изменения подвески в зависимости от условий движения.

Как работает ЭБУ?

ECM

Работа ЭБУ на самом деле не сложна, как можно было бы предположить. Это электронное устройство, в память которого занесены базовые числа и параметры. С несколькими датчиками вокруг транспортного средства, передающими данные ЭБУ, он может эффективно управлять электронными системами и контролировать их, отдавая приказы об улучшении их выходных данных.

Давайте рассмотрим пример того, как ECU что-то контролирует, посмотрев, как срабатывают подушки безопасности во время аварии.

Вокруг автомобиля расположены датчики, называемые датчиками столкновения, которые информируют ЭБУ о столкновении. Затем ECU измеряет скорость автомобиля, когда он попадает в аварию, а затем, используя свою бортовую память, сравнивает данные о том, следует ли запускать подушки безопасности или нет. Если данные предоставляют достаточную причину, ECU разворачивает подушки безопасности. Обратите внимание, что все это происходит всего за миллисекунды.

Это касается того, как работает ЭБУ. Давайте посмотрим, что произойдет, если он неисправен и, что еще хуже, когда он сломается.

Подробнее: Maruti Suzuki и ее автоматические автомобили (и трансмиссии) в настоящее время

Что произойдет, если ECU неисправен?

Неисправный ЭБУ, пожалуй, самое страшное для автомобиля. Он будет работать, но его производительность сильно пострадает.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
