Что такое датчик коленвала

Датчик коленвала или как еще правильно его называют, датчик положения коленчатого вала (ДПКВ)служит для взаимодействия топливной системы и системы зажигания двигателя, следовательно, без его наличия или выхода из строя, стабильная работа силового агрегата просто невозможна. Топливная смесь будет воспламеняться хаотично, так как подача искры на свечу зажигания (в бензиновых моторах) будет происходить произвольно. В дизельных двигателях, впрыск топлива через форсунки и работа насоса высокого давления, также регулируется датчиком коленвала.

В настоящий момент на двигателях внутреннего сгорания используются три вида датчиков:

• Индукционные – датчик, который за счет своей конструкции (магнитный сердечник, обмотанный медным проводом) в момент прохождения металлического зуба коленвала вблизи создаваемого датчиком магнитного поля, индуцирует напряжение, что и является сигналом для ЭБУ о синхронизации.

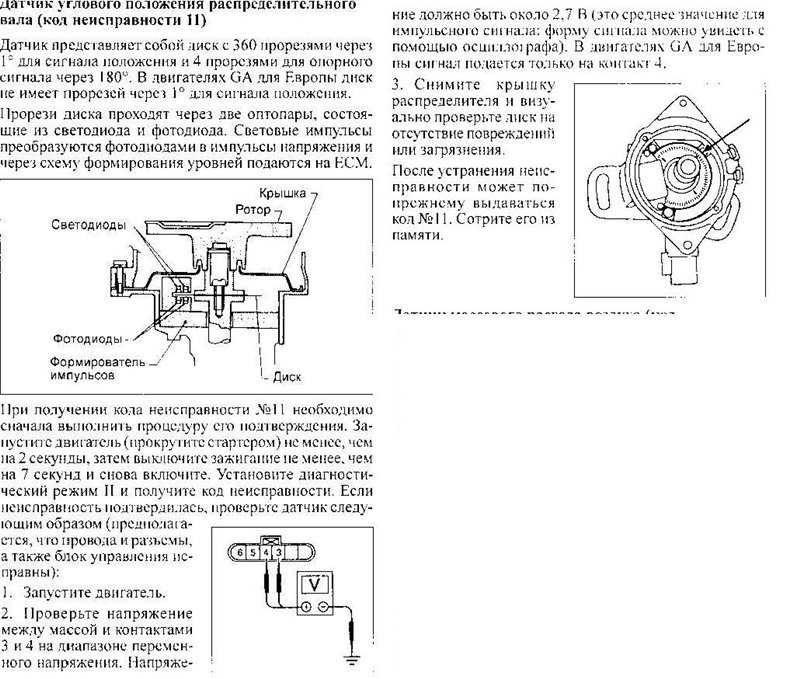

• Оптические – работают на основе взаимодействия светодиода и светочувствительного элемента. Изменение интервала фиксации светового луча светоприемником, который перерабатывая полученный световой поток в импульс напряжения, передаёт его в ЭБУ;
• Датчик, работающий по принципу эффекта Холла – на шкиве коленчатого вала установлен магнит, который при попадании в непосредственную близость датчика способствует возникновению постоянного тока, после чего происходит считывание информации синхронизирующим диском.

Какие признаки неисправного датчика коленвала

Как сообщалось выше, датчик коленвала бывают разной модификации, но, не смотря на это признаки их неисправности в двигателях внутреннего сгорания всегда одинаковы. В том случае, если ДПКВ поврежден или вообще не исправен типичными симптомами для такой поломки будут являться:

1. Плавающие или не стабильные обороты двигателя, как на холостом ходу так и в движении;
2. Во время нагрузки возникает детонация ;
3. Существенно снижается динамика разгона;
4. Отказ в запуске мотора, в случае полного выхода из строя датчика коленвала;
5. Это, пожалуй, три основных признака неисправности ДПКВ. Есть еще ряд симптомов, но их мы рассматривать не станем, так как они могут быть вызваны неполадками других датчиков контролирующих различные системы управления двигателя.

Как устроен датчик коленвала

Чтобы понять, почему возникают перебои в работе ДВС при неисправном, или вышедшем из строя ДПКВ, в первую очередь стоит узнать, как устроен датчик коленвала и какой у него принцип действия. В большинстве случаев в современных автомобилях устанавливаются индуктивные датчик положения коленчатого вала.

Рядовому водителю, думаю, не стоит углубляться в технические дебри конструкции индуктивных ДПКВ, достаточно будет знать, что эта деталь представляет собой металлический намагниченный стержень, на котором намотан медный провод, и который помещен в пластмассовый корпус.

Устанавливается ДПКВ в близости шкива коленчатого вала, на котором имеются 58 металлических зубьев, расположенных на одинаковом расстоянии друг от друга, при этом на определенном отрезке шкива есть небольшой промежуток, который соответствует положению коленвала относительно верхней мёртвой точки (ВМТ) в 1 и 4 цилиндрах двигателя.

В то время, когда чувствительная часть датчика попадает в этот сектор, происходит увеличение интервала импульсов, которые передаются на ЭБУ, что является сигналом для синхронизации подачи топливной смеси в камеры сгорания через форсунки и возникновения искры на электродах свечей зажигания (в бензиновых моторах).

Местоположение ДПКВ или где находится датчик коленвала

Как правило, устанавливается датчик коленвала вблизи самого шкива коленвала, что является не очень удобным расположением для его подключения к бортовой сети и соответственно диагностики. Поэтому разъем подключения находится на довольно большом по длине проводе (до 70 см.)

Как проверить датчик коленвала. Самостоятельная диагностика

Проверить исправность датчика положения коленвала можно несколькими способами. Для диагностики вам понадобятся определенные приборы, ну и конечно демонтаж самого ДПКВ. Хочется отметить, что в некоторых случаях можно визуально определить исправность датчика. Если корпус, контактная колодка, а также сердечник имеет видимые повреждения, следовательно, такая деталь подлежит замене. Если нет повреждений, проводим диагностику с помощью омметра – хочется отметить, что это способ является самым простым.
Также диагностику можно выполнить и другим приборами – мегаомметром, цифровым вольтметром, измерителем индуктивности и сетевым трансформатором.

Проверка датчика коленвала с помощью омметра (мультиметра)

Для диагностики датчика коленвала с помощью омметра (мультиметра) необходимо измерить сопротивления обмотки ДПКВ. В большинстве случаев нормальная его величина варьируется от 550 до 750 Ом. Более конкретные показания необходимо уточнить в документации к вашему автомобилю. Для измерения переключите мультиметр в режим измерения сопротивления (омметр) и измеряем сопротивление катушки индуктивности. Сделать это можно, просто прикоснувшись щупами мультиметра попарно к выводам катушки. Полярность в данном случае не имеет значения. На приборе устанавливаем верхний предел — 2 кОм (предел может различаться у разных моделей мультиметров, главное, чтобы он был больше измеряемого и наиболее близок к нему).

Проверка датчика коленвала с помощью омметра и мегаомметра

Диагностика с помощью этих производится таким же образом, выполняем замер обмоток датчика коленвала.

Проверка датчика коленвала с помощью измерителем индуктивности

Во время замера показателей индуктивности, показания исправного датчика должны соответствовать от 200 до 400 мГц, что будет указывать на исправность детали. Для данного вида диагностики можно использовать все тот же мультиметр, у которого имеется функция измерения индуктивности.

Проверка датчика коленвала с помощью цифрового вольтметра и сетевого трансформатора

Во время проверки этим способом мы можем получить гарантированный ответ – исправен датчик коленвала или нет.

Как проверить датчик коленвала самостоятельно (ВИДЕО)

Видеоинформация по ДПКВ на различных марка авто

[embedyt] http://www. youtube.com/embed?layout=gallery&listType=playlist&list=PL4hHMLbwMcEDu1WIMrRb3RNHCP2jC32Fj[/embedyt]

Замена и проверка датчика положения коленчатого вала на LADA XRAY

Домой / Ремонт / Замена и проверка датчика положения коленчатого вала на LADA XRAY

Ремонт

Оставить комментарий
10,836 Просмотров

ДПКВ (датчик положения коленчатого вала), он же датчик ВМТ (датчик верхней мертвой точки) — единственный датчик системы управления двигателем, при поломке которого двигатель точно не заведется. Этот датчик не имеет механических подвижных частей, поэтому из строя выходит достаточно редко. Чаще всего в его отказе виновата разрушенная коррозией проводка.

ПРИЗНАКИ НЕИСПРАВНОСТИ ДАТЧИКА КОЛЕНВАЛА LADA XRAY

Полностью неисправный ДПКВ не даст запустить двигатель. В других случаях неисправности датчика можно выявить по:

• плохому запуску двигателя;
• неустойчивой работе мотора;
• снижению мощности двигателя;
• детонации при увеличении нагрузки.

Также советуем ознакомиться

Механические коробки передач LADA XRAY: отличияКак заменить лампочки в фаре Lada XrayМеталлический тюнинг для LADA XRAYКак закрыть Lada Xray если сел аккумулятор

ЗАМЕНА ДАТЧИКА КОЛЕНВАЛА LADA XRAY

Где находится датчик коленвала? На всех автомобилях LADA ДПКВ крепится к картеру двигателя (к нижней его части) при помощи одного болта. На схеме он под номером 2.

Чтобы поменять датчик коленвала LADA XRAY следует отсоединить от него колодку с проводами и вывернуть болт крепления (ключ «на 10»). На двигателях Renault-Nissan (например, h5M) предварительно придется снять (отвести в сторону) защитный кожух.

Установка ДПКВ осуществляется в обратной последовательности. Набором щупов проверяем зазор между торцом датчика и зубьями шкива коленвала. Зазор должен быть 1±0,41 мм, он задан конструкцией датчика и не регулируется.

Другие статьи о автомобилях Xray

Lada XCode — полноприводная версия Xray?Lada Xray: меняем все лампы. ВидеоLADA XCode показала салонLada XCode показалась на первом тизере

КАК ПРОВЕРИТЬ ДПКВ МУЛЬТИМЕТРОМ

Установить мультиметр в режим омметра и подключить щупы к контактам ДПКВ. Сопротивление должно быть в пределах 550-750 Ом.

Установить мультиметр в режим вольтметра (с пределом измерения до 200 мВ). Подключить щупы к контактам датчика и несколько раз поднести к сердечнику датчика стальной предмет. При исправном датчике прибор должен зафиксировать скачки напряжения. Более точно проверить ДПКВ можно не снимая его с двигателя. Вращаем шкив коленвала и следим за показаниями вольтметра. У исправного ДПКВ напряжение на выводах достигает 0,3 В.

Если ДПКВ оказался исправным, а ошибка (например, p0335) в системе управления двигателем не исчезла, значит следует очистить датчик от грязи и проверить целостность провода и качества соединений в цепи.
