Люфт рулевого колеса

Какой допустимый люфт рулевого колеса грузовых и легковых автомобилей?  Как выполнить измерение люфта рулевого колеса?

Что такое люфт?

Люфт — распространённый термин не только в автомобильной механике, но и механике в целом. Он означает промежуток, зазор, свободный ход рулевого колеса (возникает при изменении направления).

Люфт в рулевом управлении легкового автомобиля чаще всего начинается с того, что автомобиль начинает уводить в сторону, руль вибрирует, в передней части при езде, особенно по бездорожью (а при ухудшении ситуации даже и просто слегка на неровной дороге). Кроме того неприятные “симптомы люфта” – потеря плавности хода, посторонние шумы при повороте руля.

Причины возникновения люфта

Популярные причины появления зазора:

• Огромная нагрузка на подвеску. Чаще всего – из-за езды по дорогам плохого качества, использование шин, сделанных из резины низкого качества. Львиную часть нагрузки элементарно на себя вынуждена брать система рулевого управления.
• Из-за изношенности «летят» наконечники тяги. Срок эксплуатации наконечников тяги может очень сильно разниться. Одно дело, если транспорт ездит сугубо по городским асфальтированным дорогам, и иное — по проселочным дорогам с грязью и бездорожью. Грязь способствует очень быстрому выходу из строя наконечников.
• Ослабление гаек. Проблема теоретически быстро решаема, но то, что  такая проблема есть на практике многие визуально даже не догадываются. Дело в том, что гайка “спрятана” за подушками безопасности.
• Использование некачественного гидравлического масла.
• Износ шлицов, шарниров.
• Поломка подшипников ступицы, шаровой опоры.

Допустимые люфты рулевого колеса

Если в документации автомобиля не указаны другие значения максимального люфта рулевого колеса, то цифра (в градусах) не должна превышать:

• Более 10 для легковых авто.
• Более 25 градусов – для грузовых авто.
• Более 20 градусов – для автобусов.

Такие нормы люфта рулевого колеса прописаны в Техническом регламенте Таможенного союза «О безопасности колёсных транспортных средств» (ТР ТС 018/2011). Данный документ учитывается при техническом осмотре в России, Казахстане, Беларуси.

Измерение люфта рулевого колеса, согласно документу, — это измерение суммарного люфта в рулевом управлении. Под ним при этом нужно понимать угол поворота рулевого колеса образованный между:

• Положением, которое соответствует началу поворота управляемых колесной базы в одну сторону.
• Положением, которое соответствует началу поворота колёс в противоположную сторону от позиции, соответствующей прямолинейному движению автомобиля или автобуса.

Как проверить люфт руля?

Проверяйте люфт рулевого колеса на автомобиле, установленном на ровном нескользком покрытии. Это может быть, например, асфальтированная бетонная площадка.

Подготовьте колёсную базу. Оптимальное направление при установке – в направлении продольной оси кузова.

Если на колёсах есть грязь, устраните её. Иначе можно получить искажённые данные.
Перед тем, как проводить непосредственно измерения, рулевое колесо важно несколько раз повернуть влево-право. Это важно для понимания того, в какой именно момент колёса меняют своё направление.

Каким инструментом проверяется люфт?

Для проверки угла используйте люфтометр.

Самый простой измерительный прибор — механический, компонентами которого являются раздвижные кронштейны, передвижная каретка, динамометр, угломерная шкала. Люфтометр приставляется упорами к ободу руля. Динамометр устанавливается на нижнем кронштейне.

Но более удобное в использовании и выигрывающего по точности – электронное измерительное оборудование. Вместо динамометра, который фиксирует начало поворота колеса, на нём стоит датчик. С помощью него можно зафиксировать непосредственно момент начала поворота колеса.

Как устранить люфт?

Если норма зазора отличается от нормы, нужна дотошная диагностика:

• Важно определить источник стука. Очень часто водители думают, что причина – в свободном ходу, а на самом деле причина связана с неисправностью иного узла транспортного средства.
• Проверьте работу подвески. Нередко ей приходится ремонтировать или вовсе заменять.
• Проверьте, всё ли в порядке с  рулевой планкой.  Иногда для решения проблемы достаточно просто её подтянуть, повернув регулировочный винт.
• Обязательно проверьте шаровые наконечники, резиновые пыльники. Их замена также бывает необходима достаточно часто при рассматриваемой проблеме.
• Если есть проблемы с монтажом руля, важно понять причину. Чаще всего корень проблемы – изношенное зубчатое крепление. Его замена быстро «угомонит» свободный ход.

Если вышеназванные действия не помогают решить вашу проблему, задумайтесь: а не ремонтировали ли вы недавно ходовую. Плохо затянутая гайка подшипника может быть непосредственным «подстрекателем» проблем с системой рулевого управления.

Если проблема в некачественном масле, о чём говорилось при рассмотрении причин, то верный метод борьбы с «разыгранным» свободным ходом – это элементарная замена масла.


Как «прокачаться» в знаниях, которые касаются системы рулевого управления?

Отличная «прокачка» знаний, которые касаются – это работа с обучающими и тестовыми модулями на базе платформы ELECTUDE, объединёнными в электронный продукт «Система рулевого управления автомобиля».

Модули помогают узнать максимум полезной информации, начиная от принципов работы и функционирования системы, продолжая нюансами, которые касаются прямого и непрямого рулевого управления транспортными средствами.



При каком люфте рулевого колеса запрещается

Что такое люфт руля, его причины и устранение

Люфт – это свободный ход на соединении двух и более деталей автомобиля. Допустимый люфт – это максимальная величина смещения, которая не имеет критического значения для управляемого элемента.

Это явление может возникать в:

• рулевом управлении;
• карданах трансмиссии;
• элементах ходовой части;
• узлах подвески.

Разберемся с причинами возникновения свободного хода в рулевой колонке. Затем – как его устранить.

ЧТО ТАКОЕ ЛЮФТ РУЛЕВОГО УПРАВЛЕНИЯ

Рулевая колонка – первый узел, в котором может появляться увеличенный свободный ход. Основная ее часть это шток, фиксирующийся на валу с шарнирами.

Соединение этих элементов обеспечивается зубчатой передачей. Еще с завода в ней присутствует незначительный зазор. Он необходим для того, чтобы края зубцов преждевременно не изнашивались из-за силы трения.

Водитель может заметить это явление, поворачивая руль влево и вправо, так чтобы при этом направление колес не менялось. Во время эксплуатации машины свободный ход на соединениях увеличивается. Чаще всего это происходит из-за естественного износа деталей.

Как работает рулевое управление автомобиля – смотрите в видео обзоре:

Урок 37 Общее устройство и принцип работы системы рулевого управления Watch this video on

ПРИЗНАКИ ПОЛОМКИ

Естественный износ зубчатых соединений и шарнирных передач происходит медленно, поэтому водителю сложно заметить, с какого момента люфт начал увеличиваться. Чтобы контролировать этот процесс, автомобилист должен периодически проверять этот параметр. Так, для легковых машин нормой считается, когда свободный ход руля не больше трех сантиметров.

Когда же во время движения автомобиль замедлил отклик на поворот рулевого колеса, водителю необходимо остановиться и проверить, в чем причина. Это явный признак поломки.

Любые скрипы, стуки, вибрации произвольное отклонение машины от заданной траектории – все это признаки неисправности рулевого управления. Из-за этого в экстренной ситуации водитель может не справиться с управлением транспортного средства и создать ДТП.

ДОПУСТИМЫЙ ЛЮФТ РУЛЕВОГО КОЛЕСА

Боясь этого, некоторые автомобилисты вообще стараются устранить свободный ход рулевого колеса. Однако это ускорит износ деталей и их нужно будет менять на новые чаще обычного.

В руководстве по эксплуатации и ремонта автомобиля завод-изготовитель указывает разрешенный люфт рулевого управления. Если эти данные отсутствуют, следует отталкиваться от основных требований, прописанных в ПДД.

Машина должна соответствовать следующим требованиям:

Тип автомобиля:Максимально допустимый люфт (в градусах)Легковой10Грузовой25Автобус20

Как видно, чем больше габариты автомобиля, тем выше величина свободного хода рулевого управления.

КАК ПРОВЕРИТЬ ЛЮФТ РУЛЯ

Проверить люфт руля нужно следующим образом.

• Поставить автомобиль на твердую ровную поверхность – бетонное или асфальтированное покрытие. Колеса авто – сухие, чистые и поставлены в направлении продольной оси кузова.
• Перед замерами руль поворачивают влево и вправо, чтобы почувствовать тот момент, когда колеса начинают менять свое направление.
• На рулевое колесо устанавливают прибор, который показывает градус отклонения от центральной точки.
• Показатели свободного поворота влево и вправо суммируются.

КАКИМ ИНСТРУМЕНТОМ ПРОВЕРЯЕТСЯ

Самый простой способ замера люфта руля выполняется при помощи обычной линейки. На рулевом колесе наносится отметка.

Затем его поворачивают вправо, подставляют линейку шкалой к отметке, а одним краем упирают ее в левую стойку. При свободном повороте влево отметка пройдет несколько делений на шкале.

Стоит отметить, что для прохождения техосмотра автомобиля этого показателя будет недостаточно.

Вот еще один способ определения суммарного люфта:

Как проверить люфт руля самостоятельно Watch this video on

Для точного определения величины люфта необходимо приобрести люфтомер. Существует два вида этих приборов: электронный и механический. Первые отличаются большей точностью, в них может быть несколько функций и их очень легко использовать. Вторая категория не нуждается в элементах питания, и они отличаются высокой надежностью.

Вот как работает электронная модель:

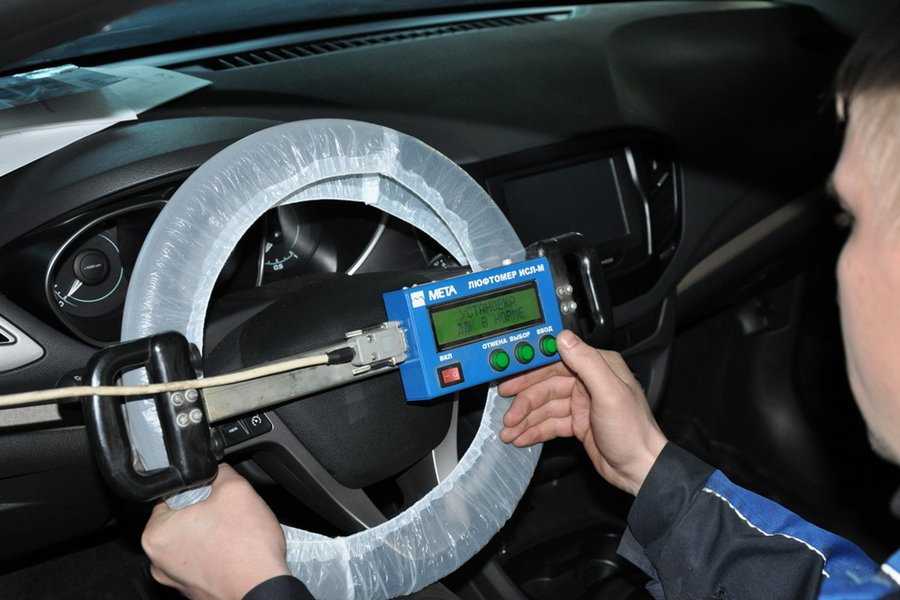

Как проверить люфт руля прибором ИСЛ-М Watch this video on

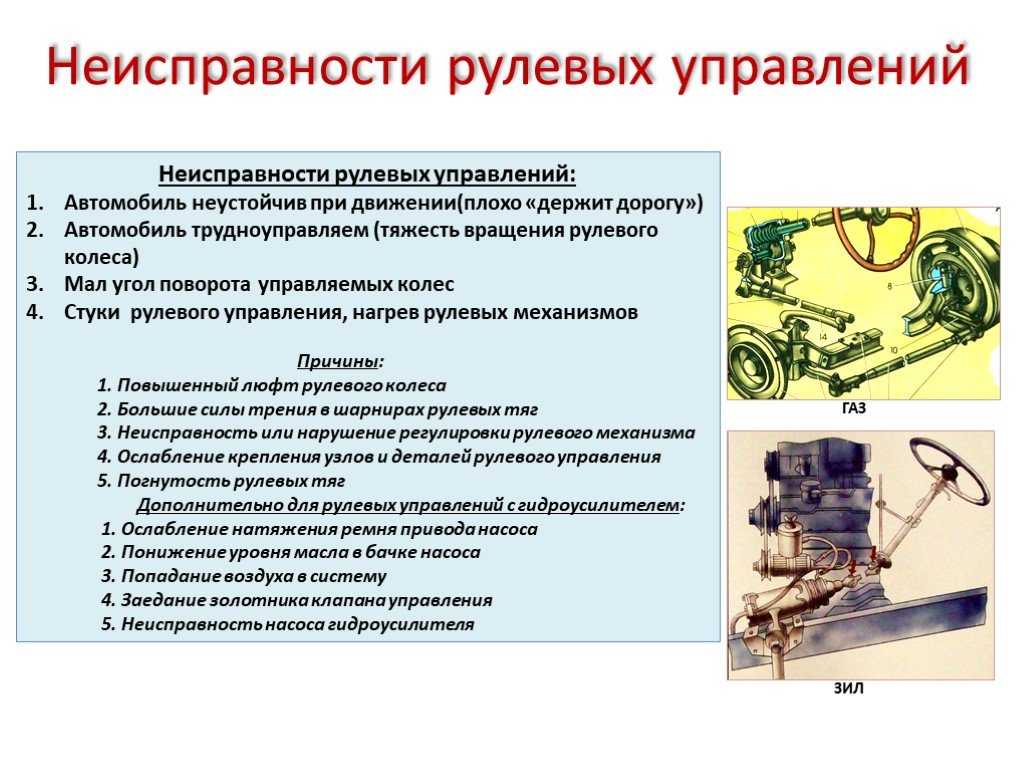

ВОЗМОЖНЫЕ ПРИЧИНЫ ЛЮФТА И ИХ ДИАГНОСТИКА

Помимо естественного износа деталей, причина появления свободного хода в рулевой колонке – следствие неиспраавности деталей, участвующих в управлении автомобиля. Все поломки можно диагностировать следующими тремя способами.

ПРИ ВЫКЛЮЧЕННОМ ДВИГАТЕЛЕ

Если увеличенный показатель свободного хода ощущается при выключенном двигателе, необходимо проверить всю схему рулевого управления. Вот основные проблемы, которые может выявить диагностика:

• износились рулевые наконечники;
• поломка крестовины вала рулевой стойки;
• выработка на зубьях шестерни рейки;
• износ верхней или нижней шаровой опоры.

ПРИ ДВИЖЕНИИ

Если руль люфтит во время движения, необходимо обратить внимание на сопутствующие проблемы.

• Автомобиль уводит в сторону. Причина – не отрегулированный развал-схождение.
• При повороте рулевого колеса возникают посторонние шумы. Причина – недостаточный уровень жидкости гидроусилителя.
• Стук в передней части при езде по неровной дороге. Причина – выход из строя рулевых тяг и их наконечников. Если этот стук отдает в руль – нужно проверить рулевую рейку.
• Вибрация руля. Она возникает при разбалансировке колесных дисков. Помимо этого причиной биения руля может быть поломка шаровых опор или рулевых наконечников.
• Потеря плавности хода. Поворот руля с рывками свидетельствует об износе рулевой рейки.

ПРИ ТОРМОЖЕНИИ

Свободный ход рулевого колеса, возникающий при торможении, может свидетельствовать о таких проблемах:

• выход из строя подшипника ступицы. Выявить эту поломку можно, подняв на домкрате авто, и пошатав колесо. Если оно люфтит – значит проблема в ступичном подшипнике.
• после недавнего ремонта ходовой механики плохо затянули крепление ступицы;
• плохо затянуты крепежные болты рулевого управления;
• износ тормозных дисков или колодок.

Любые изменения в поведении автомобиля на дороге достойны пристального внимания автомобилиста. Игнорирование тревожных сигналов чревато не только выходом из строя деталей, но и созданием аварийной ситуации.

КАК УСТРАНИТЬ ЛЮФТ

Во многих случаях люфт руля можно устранить, выполнив правильную регулировку системы управления автомобиля. Стоит проверить затяжку всех крепежных болтов, а также обратить внимание на регулировочные винты. Как убрать рулевой люфт в сложных ситуациях?

В РУЛЕВОЙ КОЛОНКЕ

На валу рулевого управления закреплены карданные шарниры. В стандартных колонках их два. Они фиксируются болтами. Еще одна причина свободного хода в рулевой колонке – выработка в гнездах, куда установлены эти элементы.

Чтобы выполнить ремонт, потребуется поставить автомобиль на эстакаду или загнать в гараж со смотровой ямой. При замене крестовины руль следует зафиксировать. Если после замены шарнира водитель слышит дребезжание, необходимо подтянуть крепежные болты.

РУЛЕВОГО КОЛЕСА

Редко, но случается так, что полная замена всех износившихся деталей не устраняет увеличенный свободный ход. В этом случае следует проверить монтаж самого руля. В некоторых автомобилях зубчатое крепление этой детали выходит из строя из-за некачественного материала, из которого она изготавливается.

Итак, устранение люфта в системе управления автомобиля – не просто вопрос комфорта. От исправности ее элементов зависит безопасность всех, кто находится в машине.

Источник: https://zen.yandex.ru/media/avtotachki/chto-takoe-liuft-rulia-ego-prichiny-i-ustranenie-5e8b7f74128adf33f28dd3b2

Что такое люфт руля, как его определить и исправить своими руками

49 CFR § 570.7 — Системы рулевого управления.

| Электронный свод федеральных правил (e-CFR) | Закон США

• CFR

предыдущая | следующий

§ 570.7 Системы рулевого управления.

(a) Системная игра. Зазор или свободный ход в системе рулевого управления не должны превышать значений, указанных в таблице 1.

(1) Процедура проверки. При включенном двигателе и положении колес прямо, поверните рулевое колесо в одном направлении, пока не появится заметное движение переднего колеса. Если точка на ободе рулевого колеса смещается больше, чем значение, указанное в таблице 1, до ощутимого обратного движения наблюдаемого колеса, в системе рулевого управления имеется чрезмерный зазор или свободный ход.

Таблица 1. Значения свободного хода системы рулевого управления

(b) Сцепление. Свободный ход рулевой тяги не должен превышать четверти дюйма.

(1) Процедура проверки. Поднимите переднюю часть автомобиля, чтобы нагрузить шаровые шарниры. Убедитесь, что подшипники колес отрегулированы правильно. Возьмитесь за переднюю и заднюю части шины и попытайтесь повернуть шину и колесо в сборе влево и вправо. Если свободный ход переднего или заднего протектора шины превышает четверть дюйма, это свидетельствует о чрезмерном люфте рулевой тяги.

(c) Свободное точение. Рулевые колеса должны свободно проворачиваться через предел хода в обоих направлениях.

(1) Процедура проверки. Выключить руль через ограничитель хода в обоих направлениях. Нащупайте заедание или заедание в механизме рулевого механизма.

(d) Выравнивание. Измерения схождения и развала не должны более чем в 1,5 раза превышать значение, указанное в сервисной спецификации изготовителя транспортного средства для регулировки развал-схождения.

(1) Процедура проверки. Убедитесь, что схождение не более чем в 1,5 раза превышает значения, указанные в сервисной спецификации изготовителя транспортного средства для настройки центровки, измеренные стержневым измерителем задиров или другим устройством для измерения схождения. Значения для преобразования показаний схождения в дюймах в показания датчика задира в фут/миль бокового увода для колес разных размеров приведены в таблице I. Диаметры шин, используемые при расчете показаний датчика задира, основаны на средних максимальных размерах выращенных шин в обслуживание типовых колес и шин в сборе.

Таблица I. Настройки схождения из технических характеристик автомобиля MFR

(e) Система рулевого управления с усилителем. В системе гидроусилителя руля не должно быть потрескавшихся или проскальзывающих ремней, а также недостаточного количества жидкости в бачке.

(1) Процедура проверки. Осмотрите резервуар для жидкости и ремни насоса на указанные состояния.

[38 FR 23950, 5 сентября 1973 г., в редакции 39 FR 12868, 9 апреля 1974 г.]

49 CFR § 570.60 — Система рулевого управления. | Электронный свод федеральных правил (e-CFR) | Закон США

• CFR

предыдущая | следующий

§ 570.60 Система рулевого управления.

(a) Системная игра. Зазор или свободный ход в системе рулевого управления не должны превышать значений, указанных в таблице 2.

(1) Процедура проверки. При включенном двигателе и колесах управляемой оси в прямолинейном положении поворачивайте рулевое колесо в одном направлении, пока не появится заметное движение колеса. Если точка на ободе рулевого колеса смещается больше, чем значение, указанное в таблице 1, до ощутимого обратного движения наблюдаемого колеса, в системе рулевого управления имеется чрезмерный зазор или свободный ход.

Таблица 2. Значения свободного хода рулевого колеса

(b) Сцепление. Свободный ход рулевой тяги не должен превышать значений, указанных в таблице 3.

(1) Процедура проверки. Поднимите переднюю часть автомобиля, чтобы нагрузить шаровые шарниры, если автомобиль оборудован таким образом. Убедитесь, что подшипники колес отрегулированы правильно. Возьмитесь за переднюю и заднюю часть шины и попытайтесь повернуть шину и колесо в сборе влево и вправо. Если свободный ход передней или задней части протектора шины превышает применимое значение, указанное в Таблице 3, это свидетельствует о чрезмерном люфте рулевой тяги.

Таблица 3. Свободный ход рулевой тяги переднего колеса

(c) Свободное точение. Рулевые колеса должны свободно проворачиваться через предел хода в обоих направлениях.

(1) Процедура проверки. При работающем двигателе автомобиля с усилителем рулевого управления или при поднятых управляемых колесах автомобиля без усилителя рулевого управления поверните рулевое колесо до упора в обоих направлениях. Нащупайте заедание или заедание в механизме рулевого механизма.

(г) Выравнивание. Состояние схождения или развала не должно превышать более чем в 1,5 раза значения, указанные в сервисной спецификации изготовителя транспортного средства для настройки центровки.
