Сапун: описание,предназначение,чистка,установка,фото,видео.
Сапун на двигателе (дыхательный клапан) — устройство для уравнивания давления в закрытой емкости относительно атмосферного давления. Другими словами, клапан-сапун позволяет закрытой емкости сообщаться с атмосферой. В двигателях внутреннего сгорания сапун уравнивает давление внутри картера ДВС.
В процессе эксплуатации ТС и работы силового агрегата давление в картере может расти, в результате чего через сапун выходят картерные газы, выдавливается лишнее моторное масло и т.п. Если же давление в картере двигателя оказывается ниже атмосферного, тогда через сапун в картер попадает наружный воздух, посредством чего устраняется разница между внешним атмосферным и внутренним давлением в полости картера.
В чём его предназначение?
Чтобы понять, что такое сапун, рекомендуется узнать, для чего он нужен, поскольку это находится в прямой связи с его принципом функционирования.
- Основная задача данного приспособления – снижение давления в двигательном картере.
Во время работы автомобиля в картере собирается множество газов, которые со временем создают высокое давление. Если их вовремя не стравливать, мотор может прекратить работу, поскольку большое давление будет способствовать подпиранию поршней, а газ при этом начнёт выходить через любое другое отверстие. Чтобы такого не случилось, устанавливается этот клапан.
- Ещё одна значительная функция прибора – снижение температуры внутри двигателя и его вентиляция.
По работе этого агрегата можно делать выводы о проблемах в работе мотора.
Например, при залегших кольцах или поршневых повреждениях, из шланга будет виден характерный серый дым, который можно сравнить с выхлопом.
В нормальном же рабочем состоянии из агрегата виднеется слегка прозрачный, едва заметный дымок. Существуют ситуации, когда двигатель постоянно выбрасывает масло через сапун.
Это частая причина не только засорения клапана, но и других технических неполадок.
Клапан-сапун – важный элемент, позволяющий сообщаться со внешней средой закрытой ёмкости. Он позволяет уравнивать давление внутри ДВС: если оно резко понизится, то через клапан внутрь попадёт свежий воздух, который и устранит разницу между внешним, атмосферным, и внутренним давлением, создаваемым в полости картера.
Обслуживание
Чтобы исключить вероятность продавливания сальников нужно периодически чистить систему вентиляции двигателя. Если удалять загрязнения 2 раза в год, то проблем с проведением работ не возникнет, поскольку грязь удаляется ветошью.
Загрязненный сапун Skoda Octavia
Начинать следует с самого сапуна. В одних двигателях он крепиться при помощи болтов, в других же сапун плотно посажен в посадочное место.
После извлечения стенки сапуна тщательно протираем ветошью. Если загрязнение сильное, то удаляются они проволокой или отверткой. Перед установкой сапуна посадочное место протираем.
Патрубки системы вентиляции промываем и прочищаем шомполом, сделанным из ветоши и проволоки.
Очищать нужно и маслоуловительную сетку, установленную в клапанной крышке. При незначительном ее загрязнении, достаточно лишь протирки.
Если сетка загрязнена отложениями сильно, то удалять все придется при помощи ножа, отвертки, проволоки. Можно также отложения просто выпалить. Для этого на сетку льем немного бензина и поджигаем.
Такие нехитрые действия позволяют содержать систему вентиляции картера, в которую входит сапун, в рабочем состоянии и не допустить продавливание сальников или выдавливания масла через щуп.
Принцип работы
Вне зависимости от места установки функции сапуна остаются прежними.
Важное дополнение – устройство обычно снабжено специальным фильтром, который не пропускает внутрь мотора грязь, пыль и частички влаги.
Иными словами, клапан даёт возможность «дышать» конструктивным узлам авто, из которых не допускается вытекание рабочих жидкостей и в которые не должны попадать мелкие частицы извне.
Во время работы двигателя масло внутри картера имеет свойство нагреваться, что приводит к повышению температуры двигателя. Во время этого воздух в картере начинает расширяться и создаёт давление, которое необходимо сбрасывать. В противном случае масляная жидкость, находящаяся внутри, вылетает сквозь уплотнители, а также сальники и прокладки. Такой принцип характерен и для любых других узлов – мостов, коробки передач и раздатки.
При охлаждении, наоборот, давление в картере быстро падает, из-за чего воздух снаружи пытается прорваться внутрь сквозь любые доступные отверстия. Для того чтобы противодействовать таким явлениям и полностью безопасно выровнять давление на двигатель, устанавливается это приспособление.
Устройство
Сапун является, по сути, клапаном, стравливающим воздух из двигателя. При повышении давления он начинает пропускать через себя некоторое количество газов. Чем больше давление, тем большее количество воздуха может пройти через него. Для избегания попадания атмосферного воздуха внутрь, клапан способен пропускать только в одном направлении.
Но на некоторых автомобилях этот процесс является обоюдным. В таких версиях в клапане установлен фильтр, не дающий пыли попасть внутрь мотора.
Чаще всего сапун расположен рядом с маслозаливной горловиной. Значительно реже можно встретить варианты с расположением его сбоку от блока цилиндров. От выходного патрубка идет шланг, подключаемый к корпусу воздушного фильтра. Такая компоновка характерна для всех автомобилей. Может различаться только небольшими нюансами, обусловленными особенностями кузова. Иногда имеется 2 патрубка, в таком случае второй шланг присоединяется к инжектору.
Для чего нужна чистка клапана?
Внешние условия, создаваемые при работе клапана-сапуна, часто приводят к тому, что в нём накапливаются пыль и грязь, которые препятствуют его нормальному функционированию. Из-за этого возникает избыточное или, наоборот, недостаточное давление, приводящее к течи масла.
Если возникают ситуации, когда через агрегат кидает масло, в первую очередь следует проверить, не забился ли он.
Чтобы масло не выкидывало, нужно снять клапан для чистки или замены.
Чтобы масло не выкидывало, нужно снять клапан для чистки или замены.Менять сапун на новый следует в тех случаях, когда он чересчур загрязнён, а перед установкой нового агрегата рекомендуется тщательно очистить и место его установки, что позволит избежать скорого загрязнения вновь. Сапуны других важных узлов автомобиля тоже подлежат своевременной чистке для профилактики неисправностей авто.
Как прочистить сапун
Каждый заботливый автолюбитель внимательно следит за техническим состоянием своего железного и старается своевременно производить мелкий ремонт и профилактические работы. Например, необходимо очищать сапун по мере его загрязнения, так как с его помощью газы удаляются из картера двигателя. В автосервисе за эту нехитрую процедуру с вас попросят немалую сумму. Однако зачем платить за то, что вполне можно сделать самому?
Вам понадобится
- Хлопчатобумажные перчатки, гаечные ключи, отвертки, проволока. полиэтилен.
Инструкция
1
Для начала выберите место, где вы будете производить процедуру очистки.
Если погода сухая, то все можно сделать прямо на улице. Но все же лучше найти гараж с хорошим освещением. Установите автомобиль на стояночный тормоз. Выключите зажигание. Откройте капот и найдите сапун. Для этого можно воспользоваться руководством по эксплуатации вашего автомобиля, где должно быть подробно расписано строение подкапотного пространства. Обычно сапун представляет собой небольшой короб квадратной формы, к которому присоединены два патрубка. Один из патрубков соединяет сапун с моноинжектором, второй – с воздушным фильтром.
2
Снимите верхний кожух воздушного фильтра. Не забудьте обесточить бортовую систему электропитания. Для этого снимите отрицательную клемму с аккумулятора. Это необходимо для того, чтобы избежать замыкания и удара током. Сняв воздушный фильтр, вы увидите впускной коллектор, его необходимо снять. Под впускным коллектором вы увидите сапун, который как правило крепится на два болтика.
3
Выкрутите два болтика и аккуратно снимите сапун. Демонтируйте с него крышку. Под ней вы увидите маслоотбойник, который закреплен при помощи шпильки. Вам необходимо открутить небольшую гайку на самой шпильке, но не до конца, так как обратно надеть ее, не снимая поддон, невозможно. Необходимо прочистить трубку. Для этого используйте шомпол. Его можно смастерить из проволоки нужной толщины. Исследуйте крышку сапуна на наличие в ней трещин или других дефектов. На конце патрубка есть небольшой ершик, который гасит пламя при недостаточной компрессии. Его также нужно почистить.
4
После завершения всех процедур нужно собрать сапун в обратном порядке и проверить его работоспособность. Для этого заведите двигатель. Аккуратно снимите крышечку, которая закрывает маслозаливную гроловину. Плотно закройте ее нетолстым куском полиэтилена и закрепить резинкой чуть ниже. Полиэтилен не должен вздуваться. Иначе это указывает на наличие давления.
Если давления нет, то прочистка сапуна прошла удачно. Незначительное давление может создаваться только при нажатии на педаль акселератора.
Важно
Сапун – важный элемент, который помогает автомобилю исправно работать, но для профилактики поломок рекомендуется своевременно его чистить или менять.
Неисправный клапан может привести к различным нарушениям:
- риск течи КПП;
- быстрый износ синхронизаторов и многое другое.
Регулярная чистка клапана поможет защитить масло от ухудшения смазывающих и защитных свойств, и потому надолго продлит срок эксплуатации железного коня.
Диагностика неисправностей
Первым делом необходимо обратить внимание на цвет выхлопа, сизый или черный дым, признак прогара клапанов или проблем с кольцами. Далее следует проверить компрессию во всех цилиндрах. Значение на бензиновых ДВС должно быть в пределах 11-13 МПа. Отсоедините патрубки от крышки клапанов, воздухана и сапуна
Оцените степень загрязнения.
Если патрубки сильно грязные или забиты масляным нагаром воспользуйтесь бензином для очистки или специальным очистителем для карбюратора. Проверьте состояние маслоотделителя. Открутите требуемые болты чтобы добраться к этому узлу. Достаньте маслоотделитель и оцените его состояние. При необходимости произведите очистку или промывку с последующей сушкой. Произведите осмотр и при необходимости промывку клапана сапуна. Случаются ситуации, когда клапан подклинивает, в результате чего выхлопные газы проникают в картер и создают избыточное давление. Достаньте деталь и выполните промывку в большинстве случаев это позволяет решить вопрос выдавливания масла из сапуна.
Полезный совет! Чтобы отличить залегшие кольца от прогоревшего клапана достаточно произвести несколько манипуляций. После проверки компрессии в цилиндрах, определите цилиндр с наименьшим значением. Затем произведите осмотр свечи данного цилиндра, если кольца залегли в этом цилиндре свеча будет покрыта толстым масляным слоем. Если прогорел клапан, свеча будет выглядеть нормально без каких-либо серьезных отклонений.
В заключение…
Проблема с выбросом масла через сапун волнует многих автомобилистов и доставляет массу хлопот, однако при своевременном обнаружении проблемы и правильном подходе серьезных последствий можно избежать
Важно следить за тем чтобы уровень масла был в норме, как только вы обнаружите, что мотор берет масло, следите за его уровнем и постоянно наблюдайте чтобы он не упал ниже допустимого
Также уделяйте внимание сапуну и фильтру, масло на воздушном фильтре в больших количествах также не сулит ничего хорошего. Регулярно следите за состоянием мотора и всех систем, а также своевременно производите устранение той или иной неисправности
Это избавит вас от капремонта двигателя и ненужных растрат.
Назначение
Задача сапуна в конструкции автомобиля – соединение подпоршневого пространства двигателя с атмосферой. Дополнительно сапун установлен и в клапанной крышке головки блока.
В процессе работы силовой установки движение узлов, механизмов, смазочного материала приводит к повышению давления внутри картера и под крышкой.
Помимо этого, в подпоршневом пространстве скапливаются картерные газы, которые тоже повышают давление.
Поршневые кольца не способны обеспечить полную герметичность камеры сгорания, поэтому часть рабочих газов прорывается и попадает в подпоршневое пространство.
Работа мотора сопровождается перепадами температур, из-за чего внутри образуется конденсат. Скопление влаги внутри мотора недопустимо, поскольку она – основная причина образования коррозии.
Смесь из рабочих газов, прорвавшихся в картер, влаги, частиц масла, которые примешиваются при контакте со смазкой, и называются картерными газами. Возрастание давления внутри картера обычно сопровождается ухудшением работоспособности двигателя, так как газы создают дополнительное сопротивление узлам и механизмам.
Если же газы в подпоршневом пространстве скопляться в большом количестве, то происходит их прорыв через неплотности и «слабые» составные элементы – сальники, щуп, уплотнители и т. д.
Поэтому важно выравнивать давления и отвод газов.
И это делает сапун, по сути, являющийся воздушным клапаном. Отметим, что этот элемент используется не только на двигателе, он используется и в КПП, задних мостах.
Помимо поддержания давления в блоке цилиндров, сапун многие автолюбители используют для диагностики мотора. Он помогает определить степень износа цилиндропоршневой группы и залегание колец.
При износе составных частей мотора или закоксовке поршневых колец в подпоршневое пространство попадает большое количество газов. А благодаря сапуну это хорошо заметно по дымности выходящих картерных газов. При хорошем состоянии ЦПГ дыма в картерных газах практически нет.
Конструктивные особенности
Ранее сапун представлял собой обычный штуцер с одетым на него шлангом, отведенным вниз. Такая конструкция обеспечивала отвод картерных газов в атмосферу. Чтобы исключить выброс масла, перед сапуном устанавливался маслоотделитель. Этот элемент изменял траектории движения газов, при этом масло благодаря инерции оседало на стенках маслоотделителя и стекало в поддон.
Система вентиляции картера ВАЗ 2111: 1. Картер двигателя. 2. Сапун. 3. Шланг от сапуна к патрубку клапанной крышки. 4. Маслоотделитель под клапанной крышкой. 5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки. 6. Штуцер с жиклером на блоке дроссельной заслонки. 7. Толстый шланг от клапанной крышки к впускной трубе.
В современных авто, для повышения экологичности, используется целая система отвода этих газов. Благодаря ей они выводятся не в атмосферу, а подаются в цилиндры, где и сгорают.
Эта система включает в себя:
Примечательно, что в системе отвода картерных газов используется несколько маслоотделителей – лабиринтный, центробежный, сеточный.
Размещается сапун в самых разных местах нижней части блока двигателя. Он может быть как отдельным элементом, так и выступать в качестве корпуса для щупа.
Сапун – элемент очень простой по конструкции, но от него зависит работоспособность мотора. Если его заглушить, то уже через несколько минут возросшее давление выдавит масло. Если масло выйдет через щуп, тогда достаточно лишь восстановить уровень смазочного материала и вытереть подкапотное пространство. Но если масло продавливает сальники коленчатого вала, то без их замены не обойтись.
В сапуне нет никаких подвижных частей, поэтому ломаться в нем нечему. Но обслуживания он все же требует. Маслоотделитель не способен уловить все масло и масляные частицы в газах остаются. Часть их оседает на внутренних стенках сапуна вместе с сажей и загрязняющими элементами. Постепенно диаметр трубок уменьшается, что ухудшает вентиляцию картера. В зимнее время к грязи на стенках добавляется замерзшая вода.
НАЗНАЧЕНИЕ
Задача сапуна в конструкции автомобиля – соединение подпоршневого пространства двигателя с атмосферой. Дополнительно сапун установлен и в клапанной крышке головки блока.
В процессе работы силовой установки движение узлов, механизмов, смазочного материала приводит к повышению давления внутри картера и под крышкой. Помимо этого, в подпоршневом пространстве скапливаются картерные газы, которые тоже повышают давление.
Поршневые кольца не способны обеспечить полную герметичность камеры сгорания, поэтому часть рабочих газов прорывается и попадает в подпоршневое пространство.
Работа мотора сопровождается перепадами температур, из-за чего внутри образуется конденсат. Скопление влаги внутри мотора недопустимо, поскольку она – основная причина образования коррозии.
Смесь из рабочих газов, прорвавшихся в картер, влаги, частиц масла, которые примешиваются при контакте со смазкой, и называются картерными газами. Возрастание давления внутри картера обычно сопровождается ухудшением работоспособности двигателя, так как газы создают дополнительное сопротивление узлам и механизмам.
Если же газы в подпоршневом пространстве скопляться в большом количестве, то происходит их прорыв через неплотности и «слабые» составные элементы – сальники, щуп, уплотнители и т. д.
Поэтому важно выравнивать давления и отвод газов. И это делает сапун, по сути, являющийся воздушным клапаном. Отметим, что этот элемент используется не только на двигателе, он используется и в КПП, задних мостах.
Помимо поддержания давления в блоке цилиндров, сапун многие автолюбители используют для диагностики мотора. Он помогает определить степень износа цилиндропоршневой группы и залегание колец.
При износе составных частей мотора или закоксовке поршневых колец в подпоршневое пространство попадает большое количество газов. А благодаря сапуну это хорошо заметно по дымности выходящих картерных газов. При хорошем состоянии ЦПГ дыма в картерных газах практически нет.
Симптомы
Первыми, основными симптомами того, что дизельный мотор начал сапунить, это утечки смазки, снижение уровня масла в картере. Заметив такие характерные явления, необходимо точно удостовериться, что подозрения верны. Для этого надо прогреть мотор до рабочей температуры, открутить крышку маслоналивной горловины и проследить, нет ли сизого дыма.
Если подозрения подтвердились и дым присутствует, диагноз очевиден. Сапунит дизельный двигатель причины и как устранить попытаемся разобраться.
Подведем итоги
С учетом приведенной выше информации становится понятно, что даже при кажущейся простоте, сапун КПП, двигателя или моста выполняет достаточно важную функцию. Это значит, что за состоянием и исправностью работы данного элемента нужно следить.
Особенно это касается внедорожников, грузовых авто и спецтехники, где кроме КПП и ДВС сапуны устанавливаются на мостах. Такие машины часто эксплуатируются в тяжелых условиях, в результате чего клапан понижения давления КПП или моста может загрязняться или выходить из строя чаще (особенно сапун заднего моста).
Напоследок отметим, что если владелец замечает потеки масла из двигателя, КПП, мостов, других узлов и агрегатов через прокладки и уплотнения, это может указывать на проблемы с сапуном. Если клапан засорен или вышел из строя, в закрытой полости растет давление, что и является причиной утечки смазочного материала.
Также сам агрегат или узел может перестать нормально работать, что в дальнейшем приводит к серьезным поломкам. По этой причине нужно на каждом ТО чистить сапуны, установленные на разных агрегатах и элементах автомобиля. Если же машина ездила по бездорожью, рекомендуется после таких поездок сразу промывать сапуны от грязи и песка.
Обратите внимание! Чистка сапуна, дрожь двигателя и т.п.
- Все доброго времени суток! Недавно столкнулся с проблемой-начало выбивать масло из под крыши двигателя и прокладки.Ездила сестра- два года поэтому я не был в курсе,щас езжу сам решил исправить. Для начала заменил шланги вывода картерных газов-одн которы правее за коробкой распредвала, один который слева идет в воздухоотводную систему(так как они были забиты почти НАГЛУХО! гарью!). Поменял прокладку на клапанной крышке,и крышку куда масло лить тож махнул.Течь перестало-машина задышала свободней-НО(!) На холостых двигатель дрожать стал сильнее — я сообразил так-значит забит сапун или как его наз-ют по науке -Трубка вентиляции двигателя. Так вот вопрос — КАК ПРОЧИСТИТЬ ЕНТУ ТРУБКУ! или сапун или где еще могло забить-чтобы не снимать движок?? может как водопроводную-толстой проволкой? вот ссылка на рисунок самой системы-да простит меня модератор-это не реклама. https://www.elcats.ru/daewoo/section.asp?uz=1&par=D0800022&model=nexia Заранее благодарю за ваши ответы и помощь!
P.s. забыл сказать двигатель 8 клапанов SOHC .
- Клапанная крышка от Ланоса исправит проблему, выбивания масла.
- Вопрос все таки остается-как прочистить сапун. Замена крышки проблему не решит-из под крышки и из под крышечки пластиковой масло не бьет-я там герметично все сдеал-но сапун прочистить надо.Как это сделать? :'(
- Дунь ртом в эти трубки,если дуются, то и чистить там нечего.
- Если есть клапан рециркуляции картерных газов, то посмотри его. Уж очень здорово он забивается всякой дрянью и перестает перекрывать на ХХ. Картерные газы на ХХ попадают в впускной коллектор, чего быть не должно и обедняют смесь, поэтому троит.
- Если есть клапан рециркуляции картерных газов, то посмотри его. Уж очень здорово он забивается всякой дрянью и перестает перекрывать на ХХ. Картерные газы на ХХ попадают в впускной коллектор, чего быть не должно и обедняют смесь, поэтому троит. А где собственно он находиться? как посмотреть??

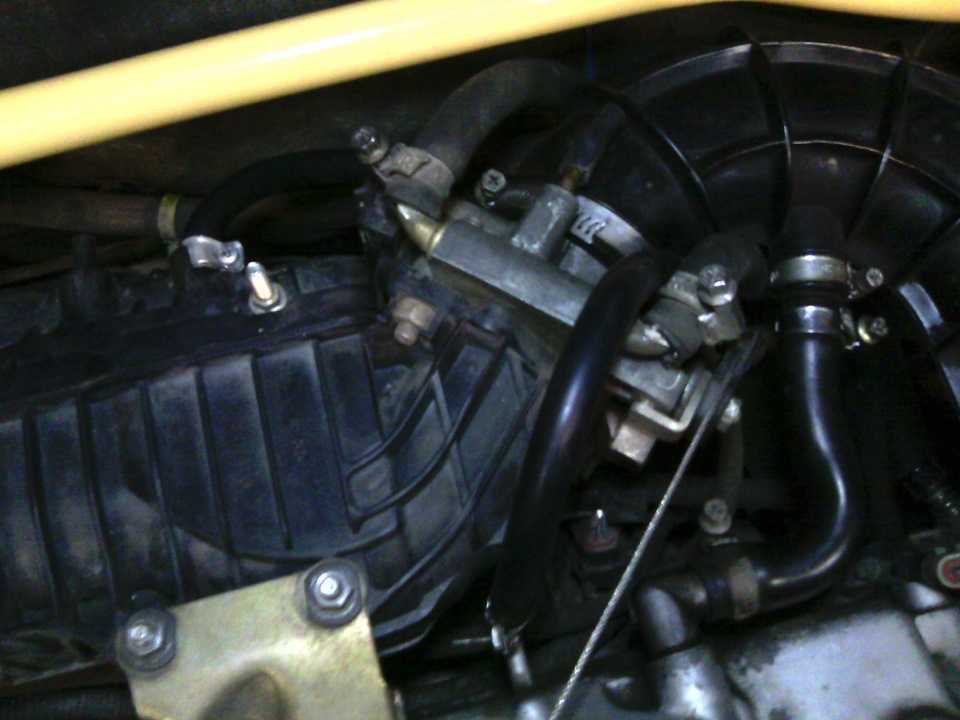

- У меня 8 кл. 2006г. Этот клапан находится прям над впускным коллектором между 2-м и 3-и цилиндром, там где форсунки стоят. Это такая круглая фигня, на гриб чем-то похожа. . К ней еще трубка тонкая подходит от корпуса дросельной заслонки. Этот клапан на 8 кл. Нексии стали недавно ставить.
- Если есть клапан рециркуляции картерных газов, то посмотри его. Уж очень здорово он забивается всякой дрянью и перестает перекрывать на ХХ. Картерные газы на ХХ попадают в впускной коллектор, чего быть не должно и обедняют смесь, поэтому троит. Называется клапан рециркуляции отработанных газов.Это другая совсем система,с маслом никак не связана.Хотя на работу движка может влияет.
- Все доброго времени суток! Недавно столкнулся с проблемой-начало выбивать масло из под крыши двигателя и прокладки.Ездила сестра- два года поэтому я не был в курсе,щас езжу сам решил исправить. Для начала заменил шланги вывода картерных газов-одн которы правее за коробкой распредвала, один который слева идет в воздухоотводную систему(так как они были забиты почти НАГЛУХО! гарью!). Поменял прокладку на клапанной крышке,и крышку куда масло лить тож махнул.Течь перестало-машина задышала свободней-НО(!) На холостых двигатель дрожать стал сильнее — я сообразил так-значит забит сапун или как его наз-ют по науке -Трубка вентиляции двигателя. Так вот вопрос — КАК ПРОЧИСТИТЬ ЕНТУ ТРУБКУ! или сапун или где еще могло забить-чтобы не снимать движок?? может как водопроводную-толстой проволкой? вот ссылка на рисунок самой системы-да простит меня модератор-это не реклама. https://www.elcats.ru/daewoo/section.asp?uz=1&par=D0800022&model=nexia Заранее благодарю за ваши ответы и помощь!
- Попробую открутить -расскажу потом как и что.
P.s. забыл сказать двигатель 8 клапанов SOHC .
Откручиваешь эту трубку и всё-чистий скока хочешь,она на двух болтиках сидит.
Обратите внимание! Чистка сапуна, дрожь двигателя и т.п.
Все доброго времени суток! Недавно столкнулся с проблемой-начало выбивать масло из под крыши двигателя и прокладки.
Заранее благодарю за ваши ответы и помощь!
P.s. забыл сказать двигатель 8 клапанов SOHC .
Для чего нужна очистка вентиляции картера на классических двигателях?
8 лет назад
Просмотров: 4109 просмотров
Добро пожаловать!
Очистка системы вентиляции картера – что это такое и для чего оно вообще нужна? Порой этот вопрос задают многие люди которые имеют в своём имуществе автомобиль. На самом деле очистка этой системы дело обязательное и из-за сильной загрязнённости этой системы, у двигателя начинают проявляться такие проблемы, как: Выдавливание масла из всевозможных щелей в двигателе (В основном через уплотнители), и соответственно повышается расход масла.
Для чего нужна очистка системы вентиляции картера?
Она производится потому что со временем вентиляция картера в автомобиле засоряется и в связи с чем картерным газам начинает всё труднее проходить через засорённые шланги системы и поэтому загрязнённость этой системы как правило приводит к увеличению давления газов в двигателе и к сокращёнию ресурса деталей самого мотора.
Примечание!
Под сокращением ресурса деталей мотора подразумеваются такие детали, как: Различного рода сальники, уплотнители и т. д. Потому что как правило при выдавливании масла (О чём говорилось выше), первым делом страдают именно они. А в том случае если система вентиляции загрязнена очень сильно, тогда страдают уже большинство деталей двигателя, в основном стенки цилиндров!
По какому принципу работает система вентиляции картера?
На самом деле всё очень просто, вы наверное уже имеете представление о том как работает двигатель у автомобиля, то есть при работе двигателя, воздух совместно с бензином сжимается и затем взрывается в цилиндре. Но всё же нужно учитывать тот факт то что цилиндр не может быть герметичен «на 100%» и поэтому часть взорванных газов прорывается в картер двигателя где эти газы как правило находится не должны. И чтобы они не находились долгое время в картере, газы посредством маслоотделителя и сапуна выходят очень быстро наружу и там через шланг попадают обратно в двигатель автомобиля.
А почему газы попадают обратно в двигатель и не вредно ли это?
Помните? Практически в начале статьи было указано то что из-за картерных газов могут повредится стенки цилиндров. А связано всё это с тем, что шланг идущий от сапуна подсоединяется напрямую в корпус воздушного фильтра и ещё в том месте где воздухофильтр отсутствует, так как он находится чуть выше. И в следствии чего через загрязнённый шланг, грязь попадает в двигатель и после очередного такта сжатия эта грязь может навредить зеркальной части стенки цилиндра, и уменьшить ресурс вашего мотора.
А то что газы попадают обратно в двигатель, то это очень хорошо потому что не загрязняется окружающая среда т.е. наша экология. Но зато это вредно двигателю автомобиля, потому что как правило картерные газы постоянно циркулируют и если система картера будет сильно загрязнена, как говорилось выше это очень плохо скажется на ресурсе вашего мотора.
Примечание!
В конце статьи приведён интересный видео-ролик, в котором показано как можно сделать чтобы картерные газы не попадали обратно в двигатель автомобиля, а всё время выходили лишь в атмосферу при этом не загрязняя её!
Как очистить систему вентиляции картера?

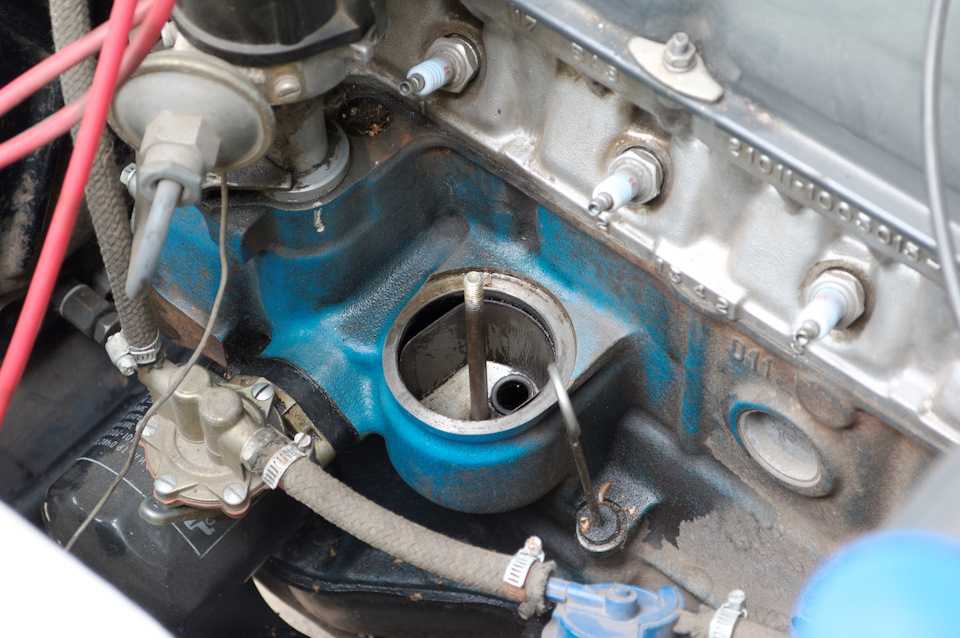

- Как произвести очистку системы – на классике?
Дополнительный видео-ролик:
В данном видео-ролике, известный всем карбюраторщик «Наиль» демонстрирует интересную идею, благодаря которой двигатель вашего автомобиля прослужит более долгую жизнь, да и к тому же будет не очень сильно загрязнять окружающую среду.
Вам также может понравиться
Знаете ли вы, что ваш картер дышит?
by bob pastusekЕсли вы летите на Lancair с поршневым двигателем, ваш двигатель оснащен «сапунком» или системой сброса давления в картере для выпуска продуктов сгорания и водяного пара, которые просачиваются через поршень/поршневые кольца. Это очень простая система, но ее правильная работа имеет решающее значение для работы двигателя.
Когда ваш двигатель новый, утечка газов из-под поршней/колец относительно минимальна, но по мере износа двигателя утечка становится все больше и больше. Проходя через картер, этот горячий газ захватывает масло и уносит его через сапун картера, где он распыляется на днище вашего чистого, красивого самолета. В руководстве по сборке Lancair Legacy (рисунок ниже) рекомендуется опорожнять вентиляционную трубу на горячем выхлопе, чтобы уменьшить количество остатка, но многие не удовлетворены результатами. Находчивые строители домов и даже производители двигателей разработали несколько способов устранения этой проблемы. К сожалению, ни один из них не работает полностью. Однако они помогают, создавая собственные проблемы.
Одна большая проблема, на которую следует обратить внимание в самолетах серии IV – это линия вентиляции двигателя, идущая к выхлопной трубе (рекомендуется Lancair). Это хорошо помогает предотвратить вытекание масла из дыхательного шланга на днище самолета. К сожалению, горячий выхлоп превращает небольшое количество моторного масла и водяного пара в некий налет, который почти (но не совсем) невозможно удалить с краски возле хвоста. Большинство из нас предпочитает это маслянистому дну и установило эту функцию на свои самолеты.
Проблема возникает, поскольку количество масла, выходящего через сапун, увеличивается с возрастом двигателя. По мере увеличения потока масла оно начинает коксовать внутри горячего выхлопа и, что более важно, там, где линия сапуна присоединяется к выхлопной трубе. Этот нагар в конечном итоге закроет вентиляционный канал, увеличивая внутреннее давление в картере до такой степени, что газы найдут альтернативный выход — обычно путем выдувания переднего уплотнения коленчатого вала или иногда прокладки масляного поддона. Большинство этих «альтернативных вентиляционных отверстий» очень быстро сливают моторное масло за борт. Если это сальник кривошипа, вы сразу же получите масло на ветровом стекле — много. При других утечках масло будет выливаться из нижнего кожуха, что сделает давление масла или, возможно, температуру масла, если вы действительно внимательны, первым признаком серьезной проблемы.
Итак, мораль этой истории такова: регулярно проверяйте вентиляционную трубу двигателя, чтобы убедиться, что она не забита, особенно если она подключена к выхлопной трубе. Вы можете сделать это, заглянув в выхлопную трубу, где крепится сапун — для этого потребуется хороший фонарик, так как там очень темно. Увеличивайте частоту проверок по мере старения двигателя. Отсоедините шланг сапуна и очистите его от нагара при первых признаках его образования. Если вы испытываете искушение просто отсоединить сапун от выхлопной трубы, обратите внимание, что на МНОГИХ серийных самолетах пробка сапуна была покрыта льдом (вода, вызвавшая это, является естественным продуктом сгорания и уже присутствует в картерных газах), когда он был продлен ниже самолета в слипстрим. Наши Lancair особенно восприимчивы к этому из-за высоты, на которой мы любим летать, а также из-за искушения привередливых владельцев удлинить сапун картера ниже фюзеляжа, чтобы масло не попало обратно в фюзеляж. Просто говорю…
