Дифференциал на переднем приводе: Устройство дифференциала автомобиля, его диагностика и расположение

Устройство дифференциала автомобиля, его диагностика и расположение

Содержание

  1. Устройство автомобильного дифференциала
  2. Принцип работы автомобильного дифференциала
  3. Вывод

Дифференциал – один из важнейших элементов трансмиссии автомобиля. Его основное предназначение заключается в распределении, изменении и передачи крутящего момента, а при необходимости, для обеспечения вращения двух потребителей с различными угловыми скоростями.

Межколесный дифференциал – это дифференциал, предназначенный для привода ведущих колес, если же он установлен между ведущими мостами в полноприводном автомобиле – межосевой интервал.

Как правило, дифференциал автомобиля располагается в следующим местах:

  • Привод ведущих мостов в полноприводном автомобиле – в раздаточной коробке
  • Привод ведущих колес в полноприводном автомобиле – в картере заднего и переднего моста
  • Привод ведущих колес в переднеприводном автомобиле — в коробке передач
  • Привод ведущих колес в заднеприводном автомобиле – картер заднего моста

В основе дифференциала лежит планетарный редуктор. Используемый в редукторе вид зубчатой передачи условно делит дифференциал на три следующих вида:

Червячный – самый универсальный дифференциал и может быть установлен как между осями, так и между колесами. Цилиндрический тип, как правило, располагается в полноприводных автомобилях между осями. Конический тип применяется в основном как межколесный.

Различают также несимметричный и симметричный дифференциалы автомобиля. Несимметричный тип устанавливается между двумя приводными осями и позволяет передавать крутящий момент в различных пропорциях. Симметричный тип, как правило, устанавливается на главных передачах и позволяет передает на два колеса равный по значению крутящий момент.

Устройство автомобильного дифференциала

Основными элементами дифференциала являются:

  • Полуосевые шестерни
  • Шестерни сателлитов
  • Корпус

Шестерни сателлитов по своему принципу работы напоминают планетарный редуктор и служат для соединения между собой корпуса и полуосевой шестерни. Последние в свою очередь соединяются с помощью шлицов с ведущими колесами. В различных конструкциях используются четыре или два сателлита, в легковых автомобилей чаще используется второй вариант.

Чашка дифференциала или корпус – ее основное предназначение заключается в том, чтобы передавать через сателлиты крутящий момент от главной передачи к полуосевым шестерням. Внутри него располагаются оси для вращения сателлит.

Солнечные или полуосевые шестерни – предназначены для передачи крутящего момента с помощью полуосей на ведущие колеса. Левая и правая шестерни могут иметь как одинаковое, так и различное между собой число зубцов. В свою очередь шестерни с различным число зубов используются для образование несимметричного дифференциала, а с одинаковым количеством – для симметричного.

Принцип работы автомобильного дифференциала

Работает дифференциал следующим образом: вращая одно из ведущих колес автомобиля, второе начнет вращаться в противоположном направлении, но при этом должно выполняться условие неподвижности карданного вала. В данном случае стеллиты вращаются в свих осях, играя роль шестерни.

Если завести двигатель и включить сцепление и любую из передач, начнет свое вращение карданный вал, передающий свой крутящий момент через цилиндрические и конические шестерни коробке дифференциала.

Таким образом, во время движения автомобиля по кривой траектории одно колесо замедляет свой ход, второе наоборот увеличивает его. В результате устраняется пробуксовка и скольжение колес и каждое из них вращается с той скоростью, которая необходима для безопасного движения.

Во время движения автомобиля по прямой, ничего особенного не происходи и дифференциал передает крутящий момент на оба колеса в одинаковом соотношении. Шестерни полуосевые вращаются с одинаковой угловой скоростью, так как сателлиты в этом случае находятся в неподвижном состоянии.

При движении на скользких покрытиях дифференциал обладает одним существенным недостатком – он может вызвать боковой занос машины, так как на буксующем колесе низкая сила сцепления с покрытием и оно начинает вращаться в холостую.

Самые простейшие дифференциалы автомобиля обладают еще одним недостатком. При попадании грязи или прочих сторонних элементов между шлицами крутящий момент может передаваться в различном соотношении, даже 0 к 100. Таким образом, одно колесо останется в абсолютно статичном положение.

Современные модели практически лишены данного недостатка. Их устройство отличается ручной или автоматической более жесткой блокировкой. Более того, во многих легковых современных машинах устанавливаются системы стабилизации и курсовой устойчивости, позволяющие оптимизировать в зависимости от траектории движения автомобиля распределение крутящего момента.

Вывод

Заметного ухудшения проходимости после установки на трицикл обычного дифференциала не наблюдалось. Даже на скользкой поверхности «гребут» обычно два колеса. Только если сцепление с поверхностью у колес заметно различается, тогда блокировки действительно не хватает. Зато управляемость заметно улучшилась, что позволило виртуозно маневрировать в сложных ситуациях. А это, как я считаю, гораздо важнее. Конечно, блокировка бы не помешала, но только автоматическая или подключаемая вручную. Но не постоянная.

Еще нужно учесть, что перечисленные плюсы и минусы заваренного моста ярко проявляются при использовании его на трицикле. Т.е. если, скажем поставить заваренный мост на автомобиль, у которого база гораздо больше, то управляемость ухудшится не так сильно. А если он еще и полноприводный, то этот эффект будет еще менее заметен. Но лучше все таки потратиться на самоблоки или принудительные блокировки, если речь идет об автомобиле, который будет использоваться не только для бездорожья, но и для повседневных поездок по городу.

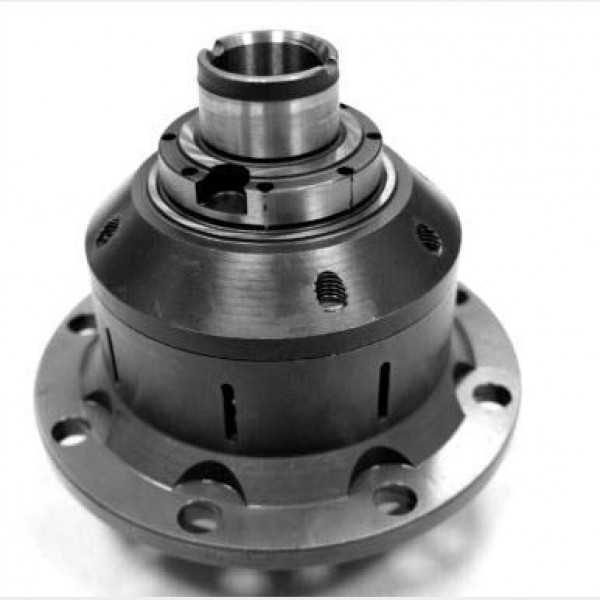

Дифференциал переднего привода самоблокирующийся винтовой «AVT» ВАЗ 2108-2112

Самоблокирующиеся дифференциалы винтового типа

Высокий ресурс и отсутствие проблем при установке делают самоблокирующиеся винтовые дифференциалы наиболее распространенными. Относительно несложная конструкция делает их доступными и практически не требует технического обслуживания.
Для предупреждения повышенного износа трансмиссии винтовая блокировка имеет сглаженный процесс включения и выключения. Также в момент включения блокировки дополнительное толчковое усилие не передается на рулевое колесо. Однако необходимо учесть, что при включении устройства возникают кратковременные пиковые нагрузки.
Установка самоблокирующегося дифференциала увеличивает на скользкой дороге устойчивость автомобиля и повышает его проходимость. Оптимальное перераспределение крутящего момента между ведущими колесами позволяет разгрузить буксующее колесо и дает колесу, имеющему лучшее сцепление дополнительный крутящий момент.

  • Стоимость материалов и работ при установке самоблокирующегося дифференциала «AVT»

Для чего нужна блокировка дифференциала ?

Во время движения автомобиля по неровной дороге или в момент поворота на детали трансмиссии и шины подается дополнительная нагрузка из-за прохождения ведущими колесами различного пути. Это обстоятельство ухудшает управляемость и способствует их существенному износу. В эпоху отсутствия автомобильных дорог и малых скоростей данная проблема не сильно беспокоила водителей, к тому же цельная ведущая ось служила для повышения проходимости автомобиля.
Шло время, пропорционально совершенствованию техники возрастали скорости, поэтому возникла необходимость развязать ведущие колеса. Был придуман дифференциал — планетарный механизм, который распределял поровну крутящий момент между полуосями и позволял колесам вращаться с различной скоростью.
Дифференциал значительно увеличил (улучшил) управляемость и устойчивость автомобиля, но при этом снизил его проходимость. Величину крутящего момента стало задавать колесо, имеющее менее прочное сцепление с дорогой, поэтому одно колесо пробуксовывало, второе в этот момент просто останавливалось.
Ручная блокировка дифференциала не смогла решить проблему улучшения проходимости автомобиля, так как это требовало постоянного внимания водителя и годилось только для преодоления труднопроходимых участков. Поэтому возникла необходимость автоматической блокировки. Всевозможные конструкции самоблокирующихся дифференциалов не требуют дополнительных действий от водителя и помогают компенсировать ошибки в управлении.

Автомобиль, имеющий винтовую блокировку:

быстро разгоняется по плотному снегу и льду;
легко управляется в поворотах;
при резком старте на асфальте предупреждается срыв ведущих колес.
Для выравнивания срабатывания блокировки и уменьшения нагрузки на трансмиссию устанавливают муфту предварительного натяга. Величина преднатяга определяет минимальный крутящий момент, который действует на колесо. Больший преднатяг позволяет повысить проходимость на труднопроходимых участках дороги, меньший — помогает проходить резкие повороты. Установить необходимую величину натяга могут только специалисты, которые учитывают все особенности конструкции автомобиля, манеру вождения и уровень дорожного покрытия.

Предлагаем инновационную продукцию, по своим качествам превосходящую все конкурентные предложения, — блокиратор дифференциала (дифференциал повышенного трения) с десятью сателлитами

Число сателлитов в дифференциале увеличивает срок эксплуатации узла. Десяти сателлитная конструкция создаёт больше точек касания сателлитов — полуосевых шестерен. Это способствует более равномерному распределению и снижению нагрузок на отдельный саттелит и большей площади трения.

4 различных типа дифференциалов (и как они работают)

Марк Стивенс

Последнее обновление 18 июля 2022 г. Китаем.

Хотя в то время у них не было машин, колесницы, повозки и повозки по-прежнему испытывали проблему проскальзывания и волочения колес при прохождении поворотов, что приводило к повреждению колес, осей и дорог. Чтобы избежать этого, был изобретен простой дифференциал.

Нужна помощь с проблемой автомобиля ПРЯМО СЕЙЧАС?

Нажмите здесь , чтобы пообщаться в онлайн-чате с проверенным механиком, который ответит на ваши вопросы.

На сегодняшний день в автомобилях используются четыре основных типа дифференциалов. Вот они с кратким описанием каждого типа.

Связанный: Признаки неисправного дифференциала

Содержание

Типы дифференциалов легковых и грузовых автомобилей

#1 – Открытый дифференциал

Этот тип дифференциала является самым простым и позволяет изменять только скорость или проскальзывание отдельных колес, но не более того. В оптимальных дорожных условиях это позволяет внешнему колесу вращаться быстрее, чем внутреннему. Проблема возникает, когда дорожные условия не идеальны, например, на мокром асфальте, льду, снегу или гравии.

При открытом дифференциале крутящий момент двигателя все равно передается, даже если колесо имеет нулевое сцепление с дорогой, так что пробуксовывающая шина будет просто крутиться и никуда не денется.

Открытые дифференциалы сегодня можно найти в большинстве транспортных средств, так что, вообще говоря, стоимость ремонта дифференциала меньше, чем других типов дифференциалов (при той же оси).

#2 – Самоблокирующийся дифференциал

В идеальных дорожных условиях самоблокирующийся дифференциал действует так же, как открытый дифференциал, и передает крутящий момент независимо на каждое колесо.

Но при прохождении крутых поворотов или резком ускорении, когда открытый дифференциал, как правило, вызывает проскальзывание шины, дифференциал повышенного трения предотвращает передачу нормального крутящего момента на проскальзывающую шину (та, которая оказывает наименьшее сопротивление).

Это достигается за счет использования муфт и дисков в дифференциале. Это позволяет автомобилю преодолевать повороты, с которыми автомобиль с открытым дифференциалом сталкивался бы с трудностями. Гоночные автомобили и другие автомобили с высокими характеристиками (а также некоторые внедорожники) используют дифференциалы повышенного трения.

#3 – Блокировка дифференциала

В блокируемых дифференциалах, установленных на многих внедорожниках и некоторых спортивных автомобилях, используются муфты и пружины для активации блокировки, которая передает равное количество мощности на каждое колесо независимо от ситуации с тягой. По сути, это создает фиксированную ось.

Преимущество заключается в способности заблокированного дифференциала увеличивать тяговое усилие, поскольку полный крутящий момент всегда доступен для колеса и не ограничивается более низким сцеплением одного колеса.

На более высоких скоростях это минус, но на бездорожье или скалолазании это большое преимущество.

См. также: Дифференциал повышенного трения и блокируемый дифференциал

#4 – Дифференциал с вектором крутящего момента данные от различных вещей (дорожное покрытие, положение дроссельной заслонки, система рулевого управления и т. д.) для активации муфт с электронным управлением и контроллера.

Также известные как активные дифференциалы, они работают наиболее эффективно, что обеспечивает по-настоящему динамичное и высокоэффективное вождение. Дифференциалы с вектором крутящего момента можно найти в некоторых высокопроизводительных заднеприводных и полноприводных автомобилях.

Как работает дифференциал

Все автомобили имеют либо передний дифференциал, либо задний дифференциал как часть моста в сборе. Переднеприводная машина будет иметь передний дифференциал, а заднеприводная – задний дифференциал.

Если автомобиль имеет полный или полный привод, он может иметь как передний, так и задний дифференциалы.

Дифференциал можно определить как коробку передач, имеющую 3 общих элемента: боковую шестерню, кольцевую шестерню и ведущую шестерню. Его работа состоит в том, чтобы управлять парой колес на оси, но позволять им вращаться с разными скоростями.

Это необходимо, когда ваша машина поворачивает на дороге. Когда вы проходите поворот, внешнее колесо должно преодолевать большее расстояние, чем внутреннее колесо, поэтому внешнее колесо должно вращаться быстрее. Дифференциал позволяет это сделать.

Передний двигатель/задний привод (FR), тип

Изображение предоставлено: HowStuffWorks.com

Двигатель → трансмиссия → приводной вал → задний дифференциал → полуось → задние колеса Изображение предоставлено: HowStuffWorks.com

Двигатель → Трансмиссия и встроенный передний дифференциал → Передние колеса

Полноприводный тип

Изображение предоставлено: HowStuffWorks.com

Двигатель → Трансмиссия → Раздаточная коробка → Передний и задний приводной вал → Передний и задний Дифференциал → Передний ведущий вал и вал заднего моста → Передние и задние колеса

Исходя из информации, приведенной выше, в конфигурации «Передний двигатель/передний привод» используется передний дифференциал, встроенный вместе с трансмиссией/коробкой передач. Это означает, что стоимость ремонта этой установки часто дороже, чем у других.

Для ремонта дифференциала необходимо также снять и разобрать коробку передач.

Категории Трансмиссия Метки дифференциал, типы

Задайте вопрос, получите ответ как можно скорее!

Руководство по дифференциалам и интервалам их обслуживания

Повороты необходимы для вождения, а ваш дифференциал необходим для поворотов. Вот почему обслуживание этой части вашего автомобиля имеет решающее значение. Но что вообще делает дифференциал? Подумайте об этом так: поскольку колеса автомобиля вращаются с разной скоростью и при повороте проходят разные расстояния, вашему автомобилю необходимо компенсировать это, чтобы совершить поворот. (Колеса внутри поворота должны вращаться медленнее и преодолевать меньшее расстояние, в то время как колеса снаружи поворота должны вращаться быстрее, чтобы преодолевать большее расстояние.) Дифференциал вашего автомобиля — это устройство, которое направляет мощность на колес и регулирует скорость некоторых или всех колес, позволяя вашему автомобилю поворачивать без чрезмерной нагрузки на оси.

Без дифференциала колеса вашего автомобиля, которые связаны с его мощностью — два передних колеса на переднеприводном автомобиле или все четыре колеса на полноприводном автомобиле — получат одинаковое количество мощности. Если бы вы поворачивали машину без дифференциала, эти соединенные колеса продолжали бы вращаться с той же скоростью, делая повороты невероятно сложными и изнашивая вашу машину.

Давайте посмотрим на различные типы дифференциалов и на то, как часто их нужно обслуживать, чтобы обеспечить безопасную и бесперебойную работу вашего автомобиля

Расположение дифференциала

Передний привод: На автомобиле с передним приводом дифференциал, называемый коробкой передач, расположен на передней оси между двумя передними колесами и соединен с двигатель и трансмиссия.

Задний привод: На автомобилях с задним приводом дифференциал расположен на оси заднего колеса и соединен с коробкой передач и двигателем приводным валом, который проходит по днищу автомобиля между передний и задний мосты.

Полный привод: На автомобиле с полным приводом (AWD) имеется три дифференциала: межосевой дифференциал, расположенный на приводном валу в центре днища автомобиля, задний дифференциал сзади мост и передний дифференциал на переднем мосту рядом с двигателем. Автомобиль с полным приводом может передавать большую мощность на любое колесо, обычно на то, которое имеет наименьшее сопротивление.

Полный привод: В полноприводных автомобилях используются другие настройки дифференциала, чем в полноприводных автомобилях, и они блокируют переднюю и колесную оси вместе, распределяя мощность в равной степени как на переднюю, так и на заднюю ось. Хотя это хорошо для условий с низким сцеплением с дорогой, это не очень удобно для движения по сухому асфальту, а сухие условия могут вызвать ненужную нагрузку на автомобиль.

Типы дифференциалов

Открытый дифференциал: Открытый дифференциал — это простейший тип дифференциала. Он передает одинаковое количество крутящего момента на каждое из четырех колес. В хороших условиях двигатель и редуктор определяют, какой крутящий момент будет приложен.

Для любого автомобиля при плохом грунте крутящий момент будет ограничен тем, насколько быстро шины могут вращаться без проскальзывания. Если вы продолжите нажимать на педаль газа после того, как шины начнут проскальзывать, ваши колеса будут вращаться быстрее, но вы потеряете сцепление с землей.

Открытый дифференциал менее эффективен в условиях гололеда. Допустим, одно из ваших колес задевает лед, а остальные стоят на хорошем грунте. Слишком большой крутящий момент приведет к тому, что ваша шина будет скользить по льду, что уменьшит величину крутящего момента, передаваемого на все четыре шины, что приведет к замедлению всего вашего автомобиля. Это может даже остановить все движение вперед, заставив вас застрять.

В условиях бездорожья, даже на полноприводном автомобиле, вы можете легко застрять, если ваш автомобиль имеет открытый дифференциал на переднюю и заднюю оси, особенно если одно из четырех колес оторвется от земли.

Дифференциал повышенного трения: Решая некоторые проблемы открытого дифференциала, дифференциал повышенного трения (LSD) обеспечивает нормальную работу дифференциала во время поворота автомобиля. Таким образом, когда колесо проскальзывает, LSD позволяет передавать крутящий момент на нескользящее колесо.

Существует несколько типов дифференциалов повышенного трения:

  • LSD с муфтой: Этот наиболее распространенный тип LSD содержит многие из тех же элементов, что и открытый дифференциал, но добавляет набор муфт и пакет пружин. Этот тип хорош для описанной выше ситуации (одна шина на льду, а другие на хорошем грунте), потому что он позволяет вашему автомобилю двигаться вперед, но с меньшей мощностью, чем обычно.
  • Вязкостная муфта: Полноприводные автомобили часто имеют этот тип LSD. Он может связать задние колеса вашего автомобиля с передними, что передает крутящий момент от пробуксовывающего набора колес к набору, который может не пробуксовывать.
  • Блокировка дифференциала:  Многие внедорожники оснащены этим типом LSD. Содержащий те же элементы, что и открытый дифференциал, блокируемый дифференциал также включает в себя механизм блокировки двух выходных шестерен вместе. Вы активируете механизм с помощью переключателя, который заставит оба колеса вращаться с одинаковой скоростью, независимо от тяги.
  • Дифференциал Torsen: Высокопроизводительные полноприводные автомобили, как правило, имеют этот тип LSD. Torsen расшифровывается как Torque Sensing, и, в отличие от других типов дифференциалов, Torsen не содержит муфт, вязкой жидкости или электроники. Когда он обнаруживает потерю крутящего момента на одном колесе из-за потери сцепления с дорогой, он позволяет передать больше мощности на нескользящее колесо. Однако, если один комплект колес полностью теряет сцепление с дорогой, этот тип дифференциала не сможет передавать мощность на другой комплект колес.

Уход за дифференциалом вашего автомобиля

Ваш автомобиль не может работать без работающего дифференциала, поэтому очень важно, чтобы эта часть была проверена во время технического обслуживания автомобиля сертифицированными специалистами Rainbow Muffler, чтобы узнать, не пришло ли время для обслуживания заднего дифференциала, обслуживание переднего дифференциала или оба.

Правильная смазка имеет решающее значение для поддержания дифференциалов вашего автомобиля в рабочем состоянии. Многие детали, шестерни и подшипники в дифференциале автомобиля требуют дифференциальной жидкости для бесперебойной работы, а некоторым дифференциалам требуется гелевое масло для охлаждения приводных частей. Сертифицированные специалисты Rainbow Muffler сливают использованную жидкость дифференциала и заменяют ее чистой жидкостью. Они также установят любые добавки, рекомендованные производителем вашего автомобиля.

Если ваше рулевое колесо тянет или у вас возникают проблемы с управлением скоростью или направлением движения вашего автомобиля, вам следует проверить систему рулевого управления и подвески. Если вы столкнулись с какой-либо из перечисленных ниже проблем, вам следует запланировать дифференциальную сервисную проверку глушителя Rainbow:

  • Стук
  • Воющий шум при ускорении
  • Жужжание на скорости выше 25 км/ч или при замедлении
  • Грохочущий звук на скорости выше 15 миль в час
  • Ощущение ударов или пропусков при поворотах

Дифференциалы переднего привода требуют более частого обслуживания, чем дифференциалы заднего привода. И водителям, которые регулярно ездят по грунтовым дорогам или пересекают реку, может потребоваться обслуживание дифференциала чаще, чем водителям, которые в основном придерживаются шоссе с твердым покрытием.

У каждого автопроизводителя есть свои рекомендации по частоте обслуживания, поэтому сверьтесь с руководством по эксплуатации вашего автомобиля и поговорите с сертифицированным техническим специалистом Rainbow Muffler.
