Что такое лямбда зонд в машине и как его проверить

В современных автомобилях используются специальные устройства, которые позволяют транспортному средству соответствовать экологическим нормам. Среди таких устройств – датчик лямбда-зонд.

Рассмотрим, зачем он нужен в машине, где он расположен, как определить его неисправность, а также как его заменить.

Что такое лямбда зонд?

Греческая «лямбда» в машиностроительной промышленности используется для обозначения коэффициента. В данном случае это концентрация кислорода в отработанных газах. Если быть точнее, то это коэффициент избытка воздуха в топливно-воздушной смеси.

Для определения этого параметра используется специальный зонд, который оценивает состояние продуктов сгорания топлива. Этот элемент используется в автомобилях с электронной подачей топлива. Также он устанавливается в машинах, выхлопная система которых оснащена катализатором.

Для чего нужен лямбда зонд?

Датчик используется для более эффективной подачи воздушно-топливной смеси. Его работа влияет на исправность катализатора, который нейтрализует в выхлопных газах вредные для окружающей среды вещества. Он замеряет концентрацию кислорода в выхлопе и корректирует работу топливной системы.

Для эффективности работы мотора воздушно-топливная смесь должна подаваться в цилиндры в правильной пропорции. Если кислорода будет недостаточно, то смесь будет переобогащенная. В результате свечи в бензиновом моторе может залить, а процесс горения не будет высвобождать достаточное количество энергии для вращения коленвала. Также недостаток кислорода приведет к частичному сгоранию топлива. В результате этого в выхлопе образуется не углекислый, а угарный газ.

С другой стороны, если воздуха в воздушно-топливной смеси будет больше, чем необходимо, то она будет обедненной. В результате чего – снижение мощности двигателя, превышение температурных норм для деталей цилиндропоршневого механизма. Из-за этого некоторые элементы быстрее изнашиваются. Если кислорода в выхлопе много, то в катализаторе не произойдет нейтрализация газа NOx. Это тоже ведет к загрязнению окружающей среды.

Так как образование ядовитых газов невозможно заметить визуально, требуется специальный датчик, который контролировал бы даже незначительные изменения в выхлопе двигателя.

Особенно полезным данная деталь оказывается в условиях увеличенного дымообразования (когда мотор испытывает серьезные нагрузки). Это помогает сохранить катализатор от загрязнения, а также немного сэкономить топливо.

Конструкция лямбда-зонда

Датчик зоны катализатора состоит из таких элементов:

• Корпус из металла. На нем сделана резьба с гранями под ключ, чтобы легче было его установить или снять.
• Уплотнительное кольцо, предотвращающее выброс выхлопных газов через микро щель.
• Теплосъемник.
• Керамический изолятор.
• Электроды, к которым подсоединяется проводка.
• Уплотнитель проводки.
• Нагревательный элемент (в модификациях с подогревом).
• Корпус. В нем сделано отверстие, через которое в полость поступает чистый воздух.
• Спираль подогрева.
• Диэлектрический наконечник. Изготавливается из керамики.
• Защитная металлическая трубка с перфорацией.

Основным элементом конструкции является керамический наконечник. Он изготавливается из оксида циркония. На нем нанесено покрытие из платины. Когда наконечник нагревается (температура 350-400 градусов), он становится проводником, и напряжение передается с его наружной части на внутреннюю.

Принцип работы лямбда зонда

Чтобы понять, в чем могут быть неисправности лямбда зонда, необходимо понимать принцип его работы. Когда автомобиль находится на производственном конвейере, все его системы настраиваются так, чтобы они работали идеально. Однако со временем детали мотора изнашиваются, в электронном блоке управления могут возникать незначительные ошибки, которые могут влиять на функции разных систем, в том числе и топливной.

Прибор является элементом системы так называемой «обратной связи». ЭБУ рассчитывает, сколько топлива и воздуха подать во впускной коллектор, чтобы в цилиндре смесь качественно сгорала, и высвобождалось достаточно энергии. Так как мотор постепенно изнашивается, со временем стандартных настроек электроники недостаточно – их нужно подкорректировать в соответствии с состоянием силового агрегата.

Эту функцию выполняет зонд лямбда. В случае обогащенной смеси он подает на блок управления напряжение, соответствующее показателю -1. Если смесь обедненная, то этот показатель будет +1. Благодаря такой корректировке ЭБУ подстраивает систему впрыска под изменившиеся параметры двигателя.

Устройство работает по следующему принципу. Внутренняя часть керамического наконечника контактирует с чистым воздухом, наружная (находится внутри выхлопной трубы) – с отработанным газами (через перфорацию защитного экрана), передвигающимися по выхлопной системе. Когда он нагревается, ионы кислорода беспрепятственно проникают с внутренней поверхности на наружную.

В полости датчика кислорода больше, чем в трубе выхлопной системы. Разница в этих параметрах создает соответствующее напряжение, которое по проводам передается на ЭБУ. В зависимости от изменения параметров блок управления корректирует подачу топлива или воздуха в цилиндры.

Где устанавливают лямбда-зонд?

Датчик не зря назван зондом, так как он устанавливается внутрь выхлопной системы, и фиксирует показатели, которые невозможно проанализировать при разгерметизации системы. Для большей эффективности в современных автомобилях устанавливается два датчика. Один вкручивается в трубу перед катализатором, а второй – за нейтрализатором.

Если зонд не оснащен подогревом, тогда он устанавливается максимально близко к мотору, чтобы быстрей нагревался. Если в машине установлено два датчика, то они позволяют корректировать топливную систему, а также анализировать эффективность каталитического анализатора.

Виды и конструктивные особенности

Существует две категории датчиков лямбда-зонд:

• Без подогрева;
• С подогревом.

Первая категория относится к более старым разновидностям. Для их активации требуется время. Полый сердечник должен нагреться до рабочей температуры, когда диэлектрик станет проводником. Пока он не нагреется до 350-400 градусов, он не будет работать. В этот момент воздушно-топливная смесь не корректируется, от чего в катализатор может попадать несгоревшее топливо. Это постепенно сокращает рабочий ресурс устройства.

По этой причине все современные автомобили оснащаются модификациями с подогревом. Также все датчики классифицируют по трем разновидностям:

• Двухточечные без подогрева;
• Двухточечные с подогревом;
• Широкополосные.

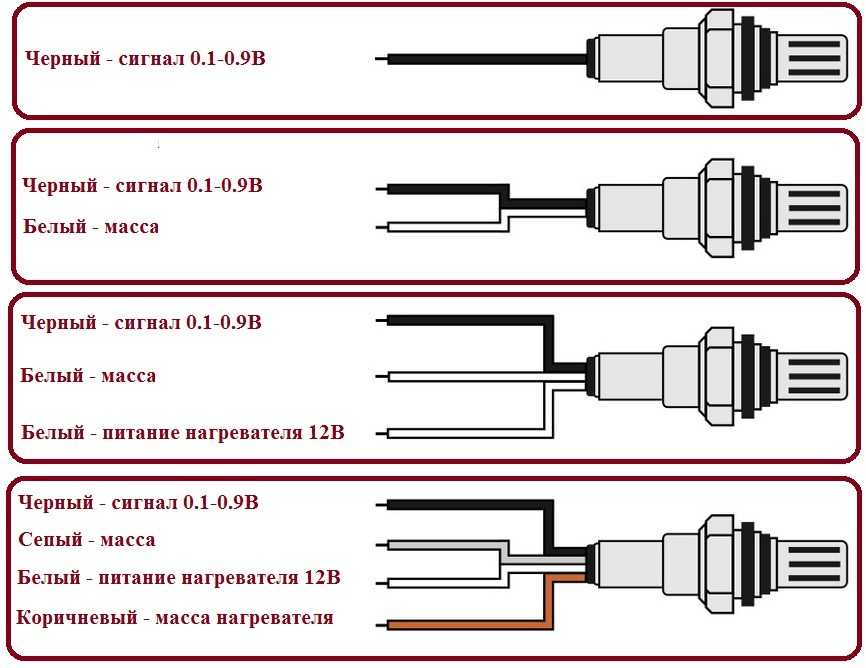

Модификации без подогрева мы уже рассмотрели. Они могут быть с одним проводом (сигнал подается сразу на ЭБУ) или с двумя (второй отвечает за заземление корпуса). Стоит уделить немного внимания двум другим категориям, так как они имеют более сложное строение.

Двухточечные с подогревом

В двухточечных модификациях с подогревом будет три или четыре провода. В первом случае это будет плюс и минус для нагрева спирали, а третий (черный) – сигнальный. Второй тип датчиков имеет такую же схему, за исключением четвертого провода. Это заземляющий элемент.

Широкополосные

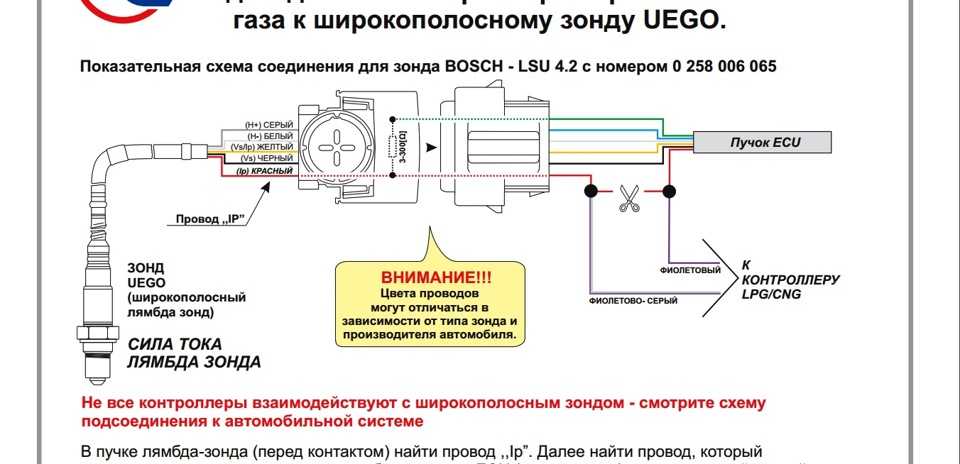

Широкополосные зонды имеют самую сложную из всех схему подключения к системе автомобиля. В нем имеется пять проводов. Каждый производитель использует свою маркировку, чтобы обозначить, какой из них за что отвечает. Чаще всего черный – сигнальный, а серый – заземляющий.

Два других кабеля – питание подогрева. Еще один провод – это сигнальный провод закачки. Этот элемент регулирует концентрацию воздуха в датчике. Закачивание происходит за счет изменения силы тока в данном элементе.

Признаки неисправности лямбда зонда

Самый первый признак неисправного датчика – увеличение расхода топлива (при этом условия эксплуатации машины не меняются). В этом случае будет наблюдаться снижение динамических характеристик. Однако этот параметр не должен быть единственным мерилом.

Вот еще некоторые «симптомы» неисправного зонда:

• Увеличенная концентрация СО. Этот параметр измеряется специальным устройством.
• На приборной панели загорелся сигнал CHECK мотора. Но в этом случае следует обратиться в сервис. Предупреждение может не касаться этого датчика.

Датчик кислорода выходит из строя по следующим причинам:

• Естественный износ.
• На него попал тосол.
• Неправильно чистили корпус.
• Некачественное топливо (большое содержание свинца).
• Перегрелся.

Методы проверки лямбда-зонда

Чтобы проверить исправность лямбда зонда, достаточно мультиметра. Работа выполняется в такой очередности:

• Проводится внешний осмотр. Сажа на его корпусе указывает на то, что он мог сгореть.
• Отключается датчик от электрической цепи, мотор заводится.
• Наконечник необходимо нагреть до рабочей температуры. Для этого нужно держать обороты двигателя в пределах 2-3 тысячи оборотов.
• Контакты мультиметра подсоединяются к проводам датчика. Плюсовой стержень прибора – на сигнальный провод (черного цвета). Минусовый – на массу (серый провод, если его нет, то просто на кузов авто).
• Если датчик исправный, то показатели мультиметра будут колебаться в пределах 0,2-0,8 В. Неисправный лямбда-зонд выдаст показатели от 0,3 до 0,7 В. Если на экране показатель стабилен, то это означает, что датчик не функционирует.

Замена и ремонт лямбда-зонда

Что делать, если датчик вышел из строя? Его необходимо заменить. Он не ремонтируется. Правда, некоторые мастера используют обманки или отключают датчик. Однако такие методы чреваты неисправностями катализатора и снижением эффективности ДВС.

Менять датчик необходимо на аналогичный. Дело в том, что ЭБУ подстраивается под параметры конкретного устройства. Если установить другую модификацию, есть большая вероятность подачи неправильных сигналов. Это может привести к разным неприятным последствиям, включая быстрый выход из строя катализатора.

Замена лямбда-зонда должна производиться на холодном моторе. Покупая новый датчик кислорода, крайне важно убедиться, что был куплен оригинал, а не аналог, подходящий к данному автомобилю. Неисправность сразу не будет заметна, но впоследствии устройство снова перестанет работать.

Процедура установки нового датчика очень проста:

• Отключаются провода со старого зонда.
• Выкручивается неисправный датчик.
• На его место вкручивается новый.
• Надеваются провода в соответствии с маркировкой.

Выполняя замену датчика кислорода, необходимо быть аккуратным, чтобы не сорвать резьбу ни на нем, ни в выхлопной трубе. После замены мотор заводят и проверяют работоспособность устройства (при помощи мультиметра, как это описано выше).

Как видно, от параметров, поступающих с лямбда-зонда на ЭБУ, зависит эффективность двигателя автомобиля. Важность датчика увеличивается, если выхлопная система оснащена каталитическим нейтрализатором.

Вопросы и ответы:

Где стоят лямбда зонды? Датчик вкручивается в выхлопную систему максимально близко к катализатору. В современных машинах используется два лямбда-зонда (один перед катализатором, а другой за ним).

Какую функцию выполняет датчик лямбда зонда? Этот датчик следит за составом выхлопных газов. На основании его сигналов блок управления корректирует состав воздушно-топливной смеси.

Главная » Статьи » Устройство автомобиля » Что такое лямбда зонд в машине и как его проверить

Как проверить лямбда-зонд на работоспособность

Инжекторные двигатели экономичны и дружелюбны к экологии в отличии от карбюраторных моторов. Высоких показателей инженеры добились благодаря датчикам в системе питания. Один из датчиков, который непосредственно влияет на смесеобразование – это лямбда-зонд или кислородный датчик.

Содержание статьи:

• 1 Зачем в автомобиле нужен лямбда-зонда, место расположения
• 2 Принцип работы кислородного датчика
• 3 Признаки и причины неисправности датчика
• 4 Проверка лямбда-зонд с помощью диагностического устройства
• 5 Как проверить лямбда-зонд мультиметром
  • 5.1 Измерения напряжения в цепи подогрева
  • 5. 2 Проверка нагревателя
  • 5.3 Опорное напряжение
  • 5.4 Проверка сигнала с датчика осциллографом

Если он выходит из строя, можно наблюдать потерю мощности, большой расход топлива, нестабильную работу мотора.

Зачем в автомобиле нужен лямбда-зонда, место расположения

Лямбда-зонд необходим для измерения коэффициента содержания кислорода в горючей смеси. Он устанавливается всегда в районе приемной трубы до катализатора и измеряет объем несгоревшего кислорода в продуктах сгорания. Эта информация позволит ЭБУ готовить оптимальную смесь.

Наиболее эффективно сгорает смесь, в которой содержится 14,7 частей воздуха и одна часть топлива. Это оптимальные показатели, если кислород присутствует в больших количествах, то смесь бедная, если воздуха меньше, то богатая.

Читайте также: Почему горит ЧЕК в машине, что делать, можно ли ехать и как его потушить

Сгорание богатой смеси менее эффективно – можно наблюдать снижение мощности, повышенный расход топлива.

Так как моторы в автомобилях функционируют на совершенно разных режимах, то оптимальное соотношения воздуха и топлива может не соблюдаться. Для контроля качества смеси в системах питания применяют кислородные датчики.

На основе сигналов от лямбды ЭБУ может оценить качество смеси. Если обнаружены показатели, которые не соответствуют нормам, смесь корректируется.

Принцип работы кислородного датчика

Принцип действия кислородного датчика достаточно простой. Лямбда-зонд должен сравнивать показания с какими-то идеальными результатами, чтобы понимать, как меняется процент кислорода в смеси, поэтому замеры проводятся в двух местах – измеряется атмосферный воздух и продукты сгорания.

Такой подход позволяет датчику чувствовать разницу, если соотношения топливной смеси меняется.

ЭБУ должен получать от лямбда-зонда электрический импульс. Для этого датчик должен уметь преобразовывать замеры в электрические сигналы. Для измерения применяются специальные электроды, которые могут вступать с кислородом в реакцию.

В работе лямбды используется принцип гальванических элементов – смена условий химических реакций приводит к изменению напряжения между двумя электродами. Когда смесь богатая, а содержание кислорода за нижним порогом, тогда напряжение растет. Если смесь обедненная, напряжение будет падать.

Далее импульс, который возникает на этапе химических реакций, отправляется на ЭБУ, где параметры сравниваются с записанными в памяти топливными картами. В результате корректируется работа системы питания.

Статья по теме: Как сделать пеногенератор для автомойки из подручных вещей своими руками

Датчик кислорода работает на химических реакциях, но при этом конструкция его относительно простая. Главный элемент – специальный наконечник из керамических материалов. В качестве сырья используется диоксид циркония, а реже – диоксид титана.

Наконечник покрыт напылением из платины – именно этот слой и вступает в реакцию с кислородом. Одной стороной этот наконечник контактирует с выхлопными газами, другой стороной – с воздухом в атмосфере.

Электроды лямбда-зонда имеют одну особенность. Так, чтобы реакция проходила эффективнее и показатели были точными, замеры содержания кислорода в выхлопе производятся при условии определенных температур.

Для того, чтобы наконечник вышел на рабочие характеристики и нужную электропроводимость, температура среды должна составлять 300-400 градусов.

Для обеспечения нужного режима температур изначально лямбда-зонд устанавливался в непосредственной близости к выпускному коллектору. Это обеспечивало нужную температуру после прогрева ДВС. В работу датчик вступал не сразу. До того, как лямбда достаточно нагреется и начнет выдавать точные параметры, ЭБУ использовало сигналы других датчиков. Оптимальная смесь в процессе прогрева не приготавливалась.

Некоторые модели кислородных датчиков оснащены электрическими нагревателями. Благодаря им лямбда может быстрее выходить на рабочие температурные режимы. Подогрев использует энергию бортовой сети автомобиля.

Признаки и причины неисправности датчика

При неисправном лямбда-зонде выхлопные газы становятся более токсичными. Определить это можно при помощи специального диагностического оборудования. При этом никаких внешних признаков не будет, также, как и не будет никакого особенного запаха.

Вырастает расход топлива. Водители, как правило следят за тем, насколько наполнен топливный бак, стараются определить скорость, при которой расход минимален. Повышенный расход будет сразу же заметен. В зависимости от серьезности поломки датчика кислорода, расход вырастет в пределах от 1 л до 4 л.

Перегрев каталитического нейтрализатора. Если лямбда неисправна, то в ЭБУ подается неверный сигнал. Это может приводить к неправильной работе катализатора. Он перегревается вплоть до красного цвета и выходит из строя.

Автомобиль будет дергаться, и водитель сможет услышать хлопки. Лямбда перестает формировать правильные сигналы, в результате – нестабильный ХХ. Обороты могут колебаться в очень широких диапазонах.

Это интересно: Как восстановить кожу на руле автомобиля методом покраски

Снижаются динамические характеристики. Автомобиль теряет мощность. Эти признаки можно наблюдать в сильно запущенных случаях. Датчик не работает на холодном моторе, а автомобиль всячески сигнализирует о неисправности.

Среди причин поломок можно выделить:

• Повреждения, вызванные сильными ударами, ДТП, наездами на бордюр;
• Некорректную работу ДВС и проблемы в работе системы зажигания, когда элемент перегревается и выходит из строя;
• Засор системы и некачественное топливо. Чем больше в бензине тяжелых металлов, тем быстрее лямбда выйдет из строя;
• Поршневая группа – часто из-за изношенной ЦПГ в выпускной коллектор попадает масло, а продукты его сгорания забивают зонд;
• Замыкания в электропроводке;
• Бедная или слишком богатая смесь;
• Попадание лишнего воздуха в выхлопную систему;
• Пропуски зажигания;
• Топливные присадки.

Проверка лямбда-зонд с помощью диагностического устройства

В большинстве случае ДВС сам подсказывает есть ли неисправности в работе датчиков. Самым быстрым и эффективным способом диагностики в таком случае будет подключение ODBII сканера.

Из доступных на рынке вариантов рекомендуем обратить внимание на модель корейского производства Scan Tool Pro Black Edition.

Данное устройство относится к бюджетному сегменту, но в отличие от китайских аналогов на 8-битном чипе, имеет 32-битную базу, что позволяет осуществлять диагностику не только двигателя, но и других систем автомобиля (коробку передач, трансмиссию, ABS, ESP, систему кондиционирования и т.д.).

Сканер достаточно прост в использовании, имеет широкий функционал и совместим с большинством автомобилей начиная с 1993 года выпуска.

Если все плохо, то в ЭБУ будет выдавать следующие ошибки – это P0131, P0134, P0171. Более подробно о них в видео ниже.

Также будет загораться лампочка «проверьте двигатель», но здесь точно установить причину можно только при помощи диагностики. Чек загорается и в случае других проблем.

Как проверить лямбда-зонд мультиметром

Когда наблюдаются рывки при движении, повышенный расход горючего, и горящий “чек”, то стоит провести диагностику. Эти признаки могут говорить и о других неисправностях, но если есть мультиметр, то можно проверить кислородный датчик своими руками. Специалисты рекомендуют проверять лямбду через измерение напряжений.

К сведению: Стук в Двигателе все причины появления странных звуков при работе мотора

Но прежде любых измерений нужно прогреть ДВС. Если лямбда холодная, она не будет работать. Также рекомендуется по возможности снять датчик и осмотреть его и проводку на предмет грязи и повреждений. Если датчик деформирован, электрод поцарапан или покрыт сажей, нагаром, то лучше его заменить.

Измерения напряжения в цепи подогрева

Включают зажигание, щупами протыкают провода, которые идут к нагревателю. Можно также втыкать щупы мультиметра в разъем. Напряжение будет примерно равно напряжению в бортовой сети. Если двигатель не запущен, то напряжения может и не быть.

Обычно плюс приходит к нагревателю напрямую. Минус подает блок управления. Если отсутствует плюс, следует проверить цепи от аккумулятора до датчика. Если отсутствует минус, тогда нужно проверить цепь от ЭБУ до датчика.

Проверка нагревателя

Можно проверить работоспособность кислородного датчика при помощи омметра. Очень часто поломка связана со спиралью подогрева или проводкой к ней.

Для проверки омметр присоединяют между контактами нагревателя. Если нагреватель исправен, то омметр покажет сопротивление от 2 до 10 ОМ. В цепи подогрева сопротивление будет от 1 кОм до 10 мОм. Если сопротивления нет, то стоит поискать обрыв в проводке.

Опорное напряжение

Имея под рукой мультиметр, можно проверить опорное напряжения. Для этого включают зажигание, затем измеряют напряжение между проводом сигнала и массой.

В правильно работающей лямбде напряжение будет в пределах 0,45 В. Если имеются отличия хотя-бы на 0,2 В, то проблемы с сигнальной цепи или плохая масса.

Проверка сигнала с датчика осциллографом

Двигатель необходимо прогреть. Осциллограф подключают между сигналом и массой. Затем поднимают обороты до 3000 и наблюдают за изменениями показаний. Сигнал должен меняться в пределах от 0,1 В до 0,9 В. Если осциллограф точный и видно, что изменения в более узком диапазоне, то лямбда неисправна.

По теме: Как нумеруются цилиндры, виды их расположения в двигателе

Также стоит засечь время, в течении которого показания опускаются от большего уровня к меньшему. За 10 секунд показания должны меняться 10 раз. Если смены происходят реже, тогда может появиться ошибка под датчику.

Что делает кислородный датчик?

Опубликовано
Пт, 9 июня 2017 г.

Как владелец транспортного средства, последнее, что вы хотите видеть, это горящий ярко-оранжевый индикатор «Check Engine». Это предупреждение почти всегда является результатом срабатывания датчика кислорода, также известного как O2. Еще одним предупреждающим знаком может быть сообщение на компьютере вашего автомобиля о неисправности цепи обогревателя. Когда вы видите индикатор Check Engine (CEL) или сообщение о неисправности цепи нагревателя, это может означать, что ваш датчик O2 просто вышел из строя. Конечно, это также может означать, что ваш автомобиль работает неправильно, что приводит к чрезмерному количеству выбросов. В любом случае, отвезти свой автомобиль на настройку — лучший способ убедиться, что датчик O2 вашего автомобиля работает с максимальной производительностью.

Что такое датчик кислорода?

Кислородный датчик, также известный как лямбда-зонд, был разработан в конце 1960-х годов доктором Гюнтером Бауманом для компании Robert Bosch GmbH. Этот датчик представляет собой электронное устройство, используемое для измерения пропорционального количества кислорода в жидкости или газе. Оригинальный кислородный датчик был изготовлен из оксида циркония и платины с керамическим покрытием. Чтобы сделать датчик O2 более пригодным для массового производства, были разработаны планарные датчики кислорода. Этот модернизированный датчик O2 был разработан компанией NTK в 1990 для использования в Honda Civic и Accord. Изготовленный с использованием слоев зеленых лент из высокотемпературной керамики Cofired (HTCC), датчик текущего типа стал более эффективным, чем датчики оригинального типа.

Мы можем починить вашу лампочку Check Engine! Найти ближайший магазин Meineke

Что делает кислородный датчик в автомобиле?

Все автомобили, выпущенные после 1980 года, оснащены кислородным датчиком. Он расположен в системе контроля выбросов. При работе датчик O2 отправляет данные на управляющий компьютер, расположенный внутри двигателя. В вашем автомобиле работающий датчик O2 гарантирует, что ваш двигатель работает с максимальной производительностью. Кроме того, этот датчик контролирует ваши выбросы и предупреждает вас, когда выбросы слишком чрезмерны. В штатах, в которых есть программы проверки транспортных средств для регулирования выбросов, использование CEL и индикатора O2 предупредит официальных лиц о любых чрезмерных выбросах. В результате, если один или несколько ваших кислородных датчиков неисправны во время проверки выбросов вашего автомобиля, вы, скорее всего, не пройдете проверку.

Сколько кислородных датчиков в автомобиле?

Автомобили с датчиками кислорода имеют как минимум один датчик перед каталитическим нейтрализатором, а также по одному в каждом выпускном коллекторе автомобиля. Фактическое количество кислородных датчиков для автомобиля зависит от года выпуска, марки, модели и двигателя. Однако большинство автомобилей более поздних моделей имеют четыре кислородных датчика. Обратите внимание на следующие автомобили с четырьмя кислородными датчиками:

• Honda Civic 1,8 л, 4 цилиндра, 9, 2013 г.0038
• 2010 Шевроле Тахо 6,0 л 8 цилиндров
• Джип Вранглер 2004 4,0 л 6 цилиндров
• 2000 Toyota Land Cruiser 4,7 л 8 цилиндров

Количество датчиков зависит от типа двигателя:

• Традиционные V6 и V8 имеют три кислородных датчика, включая левый и правый передние датчики кислорода и нижний кислородный датчик
• 4-цилиндровый поперечный датчик кислорода на входе и выходе
• V6 и V8 поперечные имеют четыре кислородных датчика, включая левый или передний ряд вверх по потоку; правый или задний берег вверх по течению; задняя часть двигателя; и нижний датчик
• Рядные 4- и 6-цилиндровые двигатели имеют три кислородных датчика, включая датчик переднего и заднего ряда на входе и датчик на выходе

Что делают датчики кислорода?

Когда бензиновый двигатель работает на бензине, в нем присутствует кислород. Кислород в двигателе является результатом ряда факторов, включая температуру воздуха, высоту над уровнем моря, температуру двигателя, нагрузку на двигатель и атмосферное давление. Идеальным соотношением кислорода и бензина является 14,7:1, которое немного варьируется в зависимости от различных типов газа. В случае, когда кислорода меньше, топливо остается после сгорания, что называется богатой смесью. С другой стороны, если присутствует больше кислорода, это называется бедной смесью. И богатая, и обедненная смеси вредны как для автомобиля, так и для окружающей среды. Богатая смесь приводит к тому, что топливо не сгорает, что создает загрязнение. Бедная смесь образует загрязняющие вещества оксида азота, что может привести к снижению производительности автомобиля и повреждению двигателя. Кислородные датчики расположены рядом с точками в выхлопной системе, чтобы определить, есть ли в вашем автомобиле богатая или обедненная смесь.

Как правило, датчик O2 создает напряжение из-за химической реакции, возникающей из-за несбалансированного соотношения бензина и кислорода. Большинство автомобильных двигателей могут определить, сколько топлива нужно израсходовать в двигатель, на основе напряжения датчика O2. Если ваш датчик кислорода не работает должным образом, ваш компьютер управления двигателем не может определить соотношение воздуха и топлива. Таким образом, двигатель вынужден угадывать, сколько бензина нужно использовать, что приводит к загрязнению двигателя и плохому функционированию автомобиля.

Как проверить датчик кислорода

Чтобы проверить датчик кислорода, вы можете оставить его прикрепленным к автомобилю или снять для проверки. Для тестирования требуются два инструмента: цифровой вольтметр с высоким импедансом и обратный щуп. У механика ремонтной мастерской Meineke есть эти необходимые и специализированные инструменты для проверки датчиков O2. Первым шагом к проверке датчика O2 является обнаружение окружающих проводов, чтобы убедиться, что они не повреждены и не имеют видимых признаков износа. Затем транспортное средство необходимо запустить и дать ему поработать, пока двигатель не достигнет 600 градусов по Фаренгейту, чтобы обеспечить точное считывание датчика. Используя задний зонд и вольтметр, кислородный датчик измеряется в заданном количестве точек и при определенных условиях, чтобы определить любые ошибочные измерения. Поскольку тестирование датчика кислорода требует специального обучения и инструментов, лучше всего доверить это тестирование на основе напряжения механику.

Чтобы запланировать проверку датчика кислорода, принесите свой автомобиль в местный центр обслуживания автомобилей Meineke, где вы можете доверить специалистам по обслуживанию автомобилей точную работу по проверке датчика кислорода.

Кислородный датчик: все, что вам нужно знать

Для работы автомобиля требуется бензин, но ему также нужен кислород. Вашему автомобилю требуется кислород, чтобы создать искру, чтобы зажечь двигатель и сжечь бензин, который создаст необходимое топливо. Большинству автомобилей требуется соотношение 14 граммов кислорода на каждый грамм газа. Как узнать, правильный ли у вас баланс, чтобы ваш автомобиль работал эффективно?

Как работает датчик кислорода?

Датчик кислорода обычно устанавливается в потоке выхлопных газов транспортных средств для измерения содержания кислорода в выхлопных газах. Датчик сравнивает содержание кислорода с долей кислорода в воздухе и передает эту информацию обратно в компьютер двигателя вашего автомобиля (да, в вашем автомобиле есть компьютер), который называется модулем управления двигателем (ECU). Правильно работающий кислородный датчик поможет вашему автомобилю не только пройти тест на выбросы, но и повысит эффективность использования топлива.

Новые автомобили будут оснащены несколькими датчиками, чтобы обеспечить компьютер двигателя двумя показаниями и дополнительными данными. По сути, есть датчики кислорода до и после каталитического нейтрализатора в выхлопной трубе, также называемые датчиком 1 и датчиком 2.

1. Верхний датчик O2 отслеживает эффективность горения двигателя и отправляет данные обратно в ECU, который рассчитывает оптимальное соотношение воздух-топливо, чтобы двигатель работал с хорошей эффективностью и мощностью.

2. С другой стороны, показания датчика O2 ниже по потоку сравниваются с показаниями датчика O2 выше по потоку, и когда показания становятся достаточно близкими, компьютер автомобиля выдает диагностический код неисправности каталитического нейтрализатора, так как он не работает должным образом и предотвращает токсичные выбросы. попадание частиц в воздух.

Сколько датчиков O2 установлено в моем автомобиле?

Количество датчиков О2 зависит от номера выхлопной трубы. При необходимости каждая выхлопная труба должна быть оснащена одним каталитическим нейтрализатором, а для каждого каталитического нейтрализатора — двумя датчиками O2. Таким образом, в вашем автомобиле может быть два, четыре или шесть датчиков кислорода.

Можно ли ездить с неисправным кислородным датчиком?

Да, вы можете ездить с неисправным кислородным датчиком, если вы все еще можете запустить двигатель и не испытываете особых затруднений при вождении. Но не оставляйте его в покое более чем на пару дней, так как это может вызвать проблемы с безопасностью и привести к неисправности других частей вашего автомобиля.

Неисправный лямбда-зонд может привести к вялой и неровной езде с остановками, а также к низкой эффективности использования топлива и высокому уровню загрязнения. И если вы оставите его там на несколько месяцев, это может привести к серьезным проблемам в двигателе и каталитическом нейтрализаторе, ремонт или замена которых стоит тысячи долларов.

Таким образом, вам нужно как можно скорее проверить кислородный датчик, как съездить к механику на выходных. Если у вас есть автомобильный диагностический прибор, вы можете прочитать код OBD2 и найти возможные причины в Интернете, а также попробовать несколько простых способов устранения неполадок. Иногда код неисправности, указывающий на неисправность датчика O2, можно удалить, очистив датчик O2 или заменив подсоединенную трубку.

Что происходит, когда датчик кислорода выходит из строя?

Поскольку датчики O2 очень важны для системы вашего автомобиля, рекомендуется заменять их каждые 60 000–90 000 миль. Есть несколько признаков, которые помогут вам узнать, когда пришло время отвезти автомобиль для замены датчика.

Горит индикатор Check Engine

Это самый простой признак. Эти предупреждающие индикаторы на приборной панели — это не просто красивые картинки, они сообщают вам, когда с вашим автомобилем что-то не так. Если вы видите индикатор проверки двигателя, вам лучше провести диагностику автомобиля и выяснить, что не так с вашим автомобилем.

Плохой расход бензина

Вы заправляете бензин чаще, чем обычно? Это признак того, что что-то работает неправильно, и датчик O2 потенциально может быть одной из причин. Эффективность вашего расхода бензина со временем будет снижаться, поэтому вам нужно следить за этим, чтобы распознать закономерность.

Неудачный тест на выбросы

Все ненавидят провалы, особенно в тесте, но ваш тест на выбросы может быть дорогостоящим (особенно если вам придется платить за второй). Плохие кислородные датчики являются одной из наиболее распространенных причин отказа во время теста на выбросы. Убедитесь, что ваши датчики проверены механиком перед первой проверкой, чтобы сэкономить ваше время и деньги.

Запах тухлых яиц

Вы узнаете это, как только почувствуете запах. Этот запах исходит от горящей серы и является признаком повреждения системы выпуска отработавших газов или проблемы с каталитическим нейтрализатором. Кислородный датчик может выйти из строя и привести к плохой топливно-воздушной смеси. Если нет правильного баланса, это может повредить каталитический нейтрализатор в вашей выхлопной системе, что приведет к запаху тухлых яиц.

Грубая работа на холостом ходу и остановка двигателя

Если вы заметили, что ваш двигатель немного дергается, трясется или глохнет и запускается, вам обязательно нужно проверить свой автомобиль, и это одна из важных вещей, чтобы ваш механик проверил, пока они глядя на все ваши кислородные датчики.

Сколько стоит ремонт датчика O2?

Стоимость ремонта/замены датчика O2 зависит от реальной проблемы. Если вы видите диагностический код неисправности, связанный с датчиками O2, например P0135 или P0141, проблема может заключаться в проводах, шлангах, мета-выводах, коррозии двигателя, кислородном датчике, каталитическом нейтрализаторе или модуле управления двигателем.

Как правило, стоимость ремонта датчика O2 может составлять:

• Ремонт оборванного провода $100-$200

• Устранить утечку выхлопа $100-$200

• Замените кислородный датчик $200-$300

• Замените каталитический нейтрализатор $400–$2400

Методы ремонта для кодов DTC, связанных с датчиком O2

Неисправный датчик O2 может вызвать список связанных диагностических кодов неисправностей в вашем автомобиле и включить индикатор Check Engine. Одним из наиболее распространенных кодов DTC, связанных с этим, будет P0420. Это указывает на то, что каталитический нейтрализатор работает неэффективно, поэтому автомобиль увеличивает выброс вредных загрязняющих веществ. Чтобы узнать, как устранить неполадки P0420, посмотрите видео ниже:

P0420 — Эффективность системы катализаторов ниже порога (банк 1)

Подробнее видео о DTC -кодах, связанных с O2 (Bank 1)

P0141 — кислота. Неисправность (ряд 1, датчик 2)

P0136 — Неисправность цепи датчика кислорода (ряд 1, датчик 2)

P0138 — Высокое напряжение в цепи датчика кислорода (ряд 1, датчик 2)

P0030 — Цепь управления нагревателем HO2S (ряд 1) Датчик 1)

Все видеоролики созданы Nonda Auto DIY Center. Посетите их канал на YouTube, чтобы узнать больше о кодах DTC.

Выводы

Рекомендуется проверять датчики O2 не только в случае неисправности автомобиля, но и при регулярном техническом обслуживании, например при замене масла. Вы можете найти проблемы до того, как они потенциально могут повредить больше частей двигателя вашего автомобиля. Замена датчика O2 не так сложна, как вы думаете, но контролировать транспортное средство и знать, когда это делать, не так просто.

Вот почему мы хотели бы порекомендовать ZUS Smart Vehicle Health Monitor Mini, который будет:

• Регулярно проверять ваш автомобиль на наличие проблем
• Объясните диагностические коды неисправностей с помощью результатов сканирования
• С дополнительными функциями, такими как поиск автомобилей, отслеживание пробега, профессиональная приборная панель
• Сэкономьте деньги и время на походе к механику
• БЕСПЛАТНО !

Я надеюсь, что статья выше содержит основную информацию о датчиках O2.
