Что такое клапан егр: Рециркуляция отработавших газов. Что такое EGR? Автомобильный портал 5 Колесо

EGR клапаны в системах рециркуляции отработанных газов

Рециркуляция отработанных газов (EGR) является одним из основных компонентов систем снижения токсичности выбросов автомобиля.

Ниже рассмотрены принципы работы систем с механическими и электронными EGR клапанами на примере автомобилей корпорации GM.

При температуре сгорания топлива выше 1371 °C (2500°F), азот (который составляет 80% атмосферы), в смеси с кислородом образует оксиды азота (NOx) — опасного загрязнителя воздуха.

В цилиндрах работающего двигателя, при определенных условиях, возникает температура сгорания много больше обычного уровня, при этом выбросы NOx резко увеличиваются.

В связи с этим была разработана система рециркуляции отработанных газов (EGR) — система, уменьшающая выбросы NOx.

Главный элемент системы — клапан EGR, установленный на впускном коллекторе. Когда воздушно-топливный коэффициент высок (бедная смесь), температура сгорания так же высока, производится больше NOx. Чтобы понизить воздушно-топливный коэффициент, клапан EGR вводит дозированное количество выхлопного газа во впускной коллектор, изменяя долю поступающего кислорода в воздушно-топливной смеси цилиндров. Эта система меняет режим сгорания топлива при высоких температурах и уменьшает образование NOx.

Выделение NOx во время ускорения или высоких оборотов двигателя применимо исключительно к бензиновому двигателю. При тех же условиях, необходимость в системе EGR в дизельных двигателях отпадает или очень мала.

В Калифорнии более строгий стандарт для NOx чем в остальной части США. Поэтому, у некоторых двигателей, продаваемых в Калифорнии, были системы EGR, отличающиеся от проданных в других государствах.

На холодном двигателе рециркуляция отработанных газов может вызвать проблемы управляемости двигателя. Различные модели автомобилей используют различные методы для того, чтобы активизировать систему EGR, по мере нагрева двигателя.

Рис. 1 Система рециркуляции отработанных газов (EGR)

Разновидности EGR клапанов

Двигатели, имеющие различные рабочие характеристики, обуславливают использование двух классификаций клапанов EGR: механического и электронного.

В настоящее время существуют пять типов механических клапанов EGR и три типа электронных клапанов EGR.

Идентификация механических клапанов EGR

Механические клапаны EGR, перечисленные здесь, отпечатаны с идентификационным номером наверху клапана.

Установленный непосредственно на блок дроссельных заслонок клапан EGR (Port EGR Valve)

EGR клапан с положительным противодавлением (Positive Backpressure EGR Valve)

EGR клапан с отрицательным противодавлением (Negative Backpressure EGR Valve)

На заметку:

С 1984г. у клапанов EGR есть метка: «N» (отрицательный) или «P» (положительный), отпечатанная на крышке клапанного механизма.

До 1984г. клапаны могут быть идентифицированы по конструкции пластины диафрагмы.

Идентификация электронных клапанов EGR

У электронных клапанов EGR идентификационный номер сделан гравировкой лазером.

Интегрированный электронный клапан EGR (Integrated Electronic EGR (IEEGR)) — идентификационный номер на клапане IEEGR расположен на верхней части неразборного черного пластмассового покрытия.

Дискретный клапан EGR (Digital EGR Valve) — идентификационный номер на дискретном клапане EGR расположен внизу кожуха обмотки соленоида.

КЛАПАНЫ EGR — МЕХАНИЧЕСКИЕ

Port EGR Valve

Установленный на блок дроссельных заслонок клапан EGR (Port EGR Valve), вакуумная диафрагма в Port EGR Valve (Рис. 2) связана с вакуумным патрубком, расположенным в карбюраторе, TBI, или корпусе дросселя MPFI. Калиброванные вакуумные отверстия передают вакуумный сигнал, в зависимости от разряжения впускного коллектора, исключая режим х/хода, к мембране клапана EGR.

Рис. 2 Port EGR Valve

При открытии дроссельных заслонок, вакуум поступает через отверстие к вакуумной диафрагме в клапане EGR, через соединительный шланг. Когда вакуумный сигнал достигает определенного уровня, диафрагма перемещается вверх против калиброванного усилия пружины, перемещая с собой плунжер. Плунжер с клапаном открывает отверстие, позволяя выхлопному газу поступать из выпускного коллектора во впускной коллектор и в цилиндры двигателя.

Во время х/хода, когда вакуумное отверстие закрыто, или в других случаях, когда вакуум впускного коллектора очень низок, например, в случае широко открытой дроссельной заслонке, разряжение недостаточно, чтобы управлять диафрагмой EGR, плунжер остается на месте, и выхлопной газ не поступает во впускной коллектор.

Рециркуляция газа происходит во время периодов нормального вакуума впускного коллектора, когда дроссель находится не в режиме х/хода.

На более поздних конструкциях двигателей вакуумными сигналами управляет электронный вакуумный клапан-регулятор (Electronic Vacuum Regulator Valve (EVRV)), с помощью соленоида с широтно-импульсной модуляцией. ECM управляет EVRV, используя информацию от следующих датчиков:

Датчик температуры двигателя (CTS).

Датчик положения дросселя (TPS).

Датчик разряжения впускного коллектора (MAP).

Датчик частоты вращения двигателя (CKP).

ECM управляет соленоидом по принципу широтно-импульсной модуляции (PWM). ECM включает соленоид с большой частотой, изменяя поток выпускных газов.

Клапан EGR с положительным противодавлением (Positive Backpressure EGR Valve)

Positive Backpressure EGR Valve, разработанный в 1977г., использует и вакуум двигателя и давление выхлопных газов, чтобы управлять количеством потока рециркуляции. Это обеспечивает улучшенную рециркуляцию во время сильных нагрузок на двигатель.

Управляющий клапан, расположенный в системе EGR, действует как вакуум/давление регулятор (Рис. 3).

Этот клапан управляет количеством вакуума в отсеке диафрагмы. Когда регулирующий клапан получает достаточный сигнал давления выхлопа через полый вал, сила давления преодолевает легкую пружину, закрывая отверстие под мембраной. В этом случае к диафрагме поступает максимальное вакуумное усилие.

Металлический отражатель препятствует тому, чтобы горячие выхлопные газы нагревали диафрагму.

Рис. 3 Positive Backpressure EGR Valve

Если уровень вакуума будет снижаться в отсеке диафрагмы, например, в режиме х/хода или в режиме широко открытой дроссельной заслонки, то клапан EGR не будет открываться. Если давление в выпускном коллекторе будет небольшим, то регулирующий клапан останется открытым, и клапан EGR также не будет открываться. Однако, если будет достаточный вакуум в отсеке диафрагмы и достаточно большое давление в выхлопе, чтобы закрыть регулирующий клапан, то диафрагма поднимает плунжер с конусом, обеспечивая рециркуляцию выпускных газов.

Как только происходит перемещение плунжера, противодавление выхлопа уменьшается в полом вале, позволяя пружину вновь открыть регулирующий клапан. Вакуум в отсеке диафрагмы исчезает, и клапан плунжера начинает закрываться. Давление в полом вале увеличивается и регулирующий клапан снова закрывается, начиная цикл снова.

Этот цикл происходит приблизительно тридцать раз в секунду во время обычной работы двигателя. Если вакуум впускного коллектора очень низок (широко открытая дроссельная заслонка), или дроссельная заслонка почти закрыта (режим х/хода), Positive Backpressure EGR Valve отрегулирует количество рециркуляции отработанных газов пропорционально нагрузке на двигатель.

Если вакуум достаточен, чтобы управлять клапаном EGR, циклы режима рециркуляции замедляются с увеличением давления выхлопных газов, и учащаются с уменьшением давления выхлопа.

На более поздних двигателях управление EGR системой осуществляется с помощью ECM. Используется управляющий соленоид в вакуумной линии.

ECM активизирует соленоид EGR, когда двигатель холодный, или когда возникают другие специфические режимы работы двигателя.

Клапан EGR с отрицательным противодавлением (Negative Backpressure EGR Valve)

Negative Backpressure EGR Valve, разработанный в 1979г., подобен Positive Backpressure EGR Valve за исключением того, что пружина клапана-регулятора ниже, а не выше клапана-регулятора и клапан-регулятор — нормально-закрытый (Рис. 4).

Регулирующий клапан открывается, преодолевая силу пружины отрицательным противодавлением (небольшой вакуум в полом вале). Эта конструкция улучшает систему рециркуляции отработанных газов при условиях низкого давления выхлопных газов.

Рис. 4 Negative Backpressure EGR Valve

Если уровень вакуума будет недостаточен в отсеке диафрагмы, например, в режиме х/хода или в режиме широко открытой дроссельной заслонки, то клапан EGR не будет открываться. Однако, если есть достаточно вакуума в отсеке, поднимается плунжер, открывая клапан EGR.

Поскольку разряжение в камере плунжера уменьшается в зависимости от уменьшения вакуума впускного коллектора, то формируется небольшой уровень вакуума (отрицательное противодавление). Этот вакуум открывает регулирующий клапан, заполняя воздухом отсек диафрагмы, заставляя плунжер упасть. Затем вакуум в плунжере уменьшается (увеличивается давление выхлопа), большая пружина закрывает клапан-регулятор и цикл повторяется снова. Этот процесс происходит приблизительно тридцать раз в секунду при обычной работе двигателя.

При достаточном разряжении во впускном коллекторе, чтобы управлять клапаном EGR, частота циклов открытия клапана EGR увеличивается, когда давление выпускного коллектора высоко, и уменьшаются, когда давление в выпускном коллекторе падает. На более поздних двигателях потоком EGR управляет вакуумный соленоид, который активизируется ECM с помощью широтно-импульсной модуляции (PWM).

ECM использует информацию от следующих датчиков, чтобы управлять соленоидом EGR:

Датчик температуры двигателя (CTS).

Датчик разряжения впускного коллектора (MAP) или датчик воздушного потока (MAF).

Датчик положения дросселя (TPS).

ИСПОЛЬЗОВАНИЕ EGR В ЭЛЕКТРОННОЙ СИСТЕМЕ ВПРЫСКА ТОПЛИВА (EFI)

На автомобилях с топливной системой EFI управление EGR осуществляет компьютер двигателя (ECU).

Когда двигатель достигает определенной температуры, ECU посылает сигнал в электрический клапан, который обеспечивает вакуумом клапан EGR.

ЭЛЕКТРОННЫЕ КЛАПАНЫ EGR

Интегрированный Электронный EGR клапан (Integrated Electronic EGR Valve (IEEGR))

В 1987 был введен в эксплуатацию принципиально новый клапан EGR, которым управляла электроника.

 Интегрированный Электронный EGR клапан (IEEGR) работает как клапан с дистанционным вакуумным регулятором, за исключением того, что регулятор и датчик положения плунжера (pintle position sensor) собраны в неразборном узле (Рис. 5). Регулятор и датчик положения не обслуживаемы и не ремонтируются.

ECM управляет вакуумным регулятором с помощью пульсирующего тока. Этот пульсирующий ток определяет поток рециркуляции газов. Из входных сигналов используются сигнал от датчика разряжения впускного коллектора (MAP) или датчика-расходомера входного воздуха (MAF), датчика температуры хладагента (CTS), и датчика оборотов двигателя (CKP).

 Клапан IEEGR принимает сигнал в виде пульсирующего тока с широтно-импульсной модуляцией (PWM) от ECM, через внутренний регулятор напряжения преобразовывает его в определенный уровень напряжения, с помощью которого управляет вакуумным соленоидом.

Когда клапан вакуумного соленоида открыт, вакуумная линия соединена с атмосферой. Когда клапан закрыт, вакуум создает разряжение в отсеке диафрагмы, заставляя диафрагму подняться и открыть клапан на плунжера, образуется поток рециркуляции выхлопных газов.

Рис. 5 Integrated Electronic EGR Valve (IEEGR))

Датчик положения плунжера (pintle position sensor), расположенный выше узла диафрагмы, используется для определения положения диафрагмы и клапана на плунжере во время работы EGR.

Если датчик положения плунжера не фиксирует движения узла диафрагмы, то ECM установит код неисправности.

IEEGR легко идентифицируется по своей неразборной черной пластмассовой верхней крышкой. Фильтр IEEGR может быть обслужен или заменен отдельно от клапана IEEGR.

Дискретный 3-х соленоидный клапан EGR (Tri-Solenoid Digital EGR Valve)

3-х соленоидный клапан EGR начали использовать в 1988 году. Дискретный клапан EGR (Рис. 6) работает по принципу сочетания отверстий (различных размеров) для управления величиной потока рециркуляции выхлопных газов в двигателе.

 Это достигается двумя или тремя индивидуально приводимыми в действие соленоидами с арматурой, состоящей из сердечника и плунжера с клапаном, который перекрывает или разрешает поток выхлопных газов через отверстие определенного сечения. Этот принцип работы EGR клапана обеспечивает большую точность потока рециркуляции, т.к. поток зависит только от набора сечений проходных отверстий и не зависит от точности положения плунжера с клапаном относительно седла клапана.

Улучшенное уплотнение отверстия в закрытом состоянии полностью исключает протечку выхлопных газов во впускной коллектор.

Рис. 6 Дискретный 3-х клапан EGR

Дискретным клапаном EGR управляет исключительно компьютер двигателя (ECM). ECM контролирует различные параметры двигателя:

Датчик положения дросселя (TPS),

Датчик разряжения впускного коллектора (MAP) или датчик-расходомер воздуха (MAF),

Датчик температуры хладагента (CTS).

Выходные сигналы поступают от ECM до системы EGR, указывающей надлежащее количество потока отработанных газов необходимого, чтобы понизить температуру сгорания.

Это устройство электронного управления потоком выхлопного газа в десять раз быстрее, чем управляемые вакуумом модели.

Соленоиды активизируются 12-вольтовым напряжением, подключенным к клапану через электрический разъем. Электрический ток, проходя через обмотки выбранных соленоидов, создает электромагнитное поле. Это заставляет арматуру потянуться вверх, отрывая плунжеры с клапанами от основы.

Выхлопной газ протекает из выпускного коллектора к впускному коллектору. Если слишком много выхлопного газа войдет в камеру сгорания, то сгорание не будет происходить. Поэтому поток выхлопного газа прерывается, когда двигатель находится в режиме х/хода.

EGR обычно активизирован в следующих условиях:

Двигатель теплый.

Обороты двигателя выше холостых.

 Дискретный клапан EGR меняется только в сборе (необслуживаемый).

Дискретный 2-х соленоидный клапан EGR (Dual-Solenoid Digital EGR Valve)

Дискретный 2-х соленоидный клапан EGR (Рис. 7) устанавливался на двигатели 1990г. 2.3L RPO LD2 Quad 4 ( «W» автомобилей по GM).

Это устройство управляет потоком EGR к впускному коллектору через одно большее и одно меньшее отверстие, давая три возможные комбинации потока. Когда любой соленоид активизирован, его арматура с осью и клапаном открывает отверстие. Поток зависит от величины проходного сечения дросселя, которое точно контролируется ECM

Рис. 7 Дискретный 2-х соленоидный клапан EGR (Dual-Solenoid Digital EGR Valve)

Утечка выхлопных газов в режиме х/хода минимальна, т.к. клапаны совершенно не зависят от вакуума впускного коллектора. Конструкция очень надежна, используются специальные уплотнители дозирующих отверстий.

Плунжеры изолированы от отсека выхлопа плавающим уплотнением. Соленоиды закреплены вместе, чтобы увеличить надежность и изолировать обмотки от окружающей среды.

Дискретный клапан EGR управляется электронными ключами ECM (ECM Quad Driver), коммутирующими на «массу» каждую соответствующую цепь обмотки соленоидов. Это активизирует соленоид, поднимет плунжер с клапаном и позволяет выхлопному газу течь во впускной коллектор.

Линейный EGR клапан

Линейная система EGR разработана и запущена в производство в 1992г. Температура сгорания понижается, когда дозированное количество смеси выхлопного газа с впускным воздухом повторно направляется (рециркуляция) во впускной коллектор двигателя. Пропорции смеси зависят от высоты поднятия плунжера с клапаном относительно отверстия в основе клапана (Рис. 8).

 Рис. 8 Линейный Клапан EGR

Особенности работы EGR линейной системы

Линейная система EGR обеспечивает наиболее точное управление потоком выхлопных газов, максимальным быстродействием и способностью к диагностике. Точность управления потоком в линейной системе EGR зависят только от относительного положения плунжера с клапаном.

Линейным клапаном EGR управляет исключительно компьютер двигателя (ECM). ECM контролирует различные параметры двигателя:

Датчик положения дросселя (TPS).

Датчик разряжения впускного коллектора (МАР).

Датчик температуры хладагента (CTS).

Датчик положения плунжера (PPS).

Показания датчиков анализируется ЕСМ и выдается сигнал в систему EGR, пропорциональный количеству выхлопных газов, необходимому, чтобы понизить температуры сгорания. Это электронное дозирование выхлопного газа в десять раз быстрее, чем управляемые вакуумом модели, кроме того, имеют улучшенные способности к диагностике и определении повреждений.

Электрический разъем, расположенный наверху корпуса, имеет 5 контактов:

A — сигнал с широтно-импульсной модуляцией от ECM

E — положительное напряжение от системы зажигания

B, C, и D являются контактами от датчика положения плунжера к ECM (B — масса датчика, C — сигнал датчика, и D — питание +5 вольт)

Обмотка соленоида питается током с напряжением 12 вольт, который подводится в клапан через электрический разъем (зажим E), затем течет через обмотку соленоида к ECM, создает электромагнитную поле. Это заставляет арматуру потянуться вверх, поднимая плунжер пульсирующими движениями от основания. Выхлопной газ вытекает из выпускного коллектора (через отверстие) к впускному коллектору.

Высота подъема измеряется датчиком положения плунжера, и ECM корректирует фактическое положение плунжера относительно расчетного, изменяя ширину импульса к соленоиду, пока фактическое положение плунжера не сравняется с расчетным положением. Это обеспечивает точность потока выхлопных газов во впускной коллектор.

В большинстве нелинейных проектов EGR поток не корректируется, т.к. в этих системах нет механизма обратной связи для контроля фактического потока и его коррекции.

Линейный клапан EGR уникален в этом, ECM непрерывно контролирует высоту подъема плунжера и непрерывно корректирует ее, чтобы получить точный поток, поэтому линейная EGR система называется «системой с обратной связью».

Когда соленоид обесточен, плунжер закрывает отверстие, блокируя поток выхлопных газов к впускному коллектору.

Описание управления линейной системой EGR

Для регулирования потока выхлопных газов к двигателю, ECM управляет обмоткой линейного соленоида EGR, чтобы непосредственно изменить положение плунжера относительно закрытого состояния.

Линейный клапан EGR содержит датчик положения (потенциометр), который меняет напряжение, пропорционально положению плунжера. Этот сигнал используется ECM в качестве обратной связи для управления потоком выхлопных газов, для диагностики системы управления двигателем, коррекции воздушно-топливной смеси и коррекции угла опережения зажигания.

ECM анализирует напряжения датчика положения плунжера в закрытом положении клапана и использует точную зависимость напряжения/перемещения датчика для управления перемещением плунжера до широко открытого положения, соответствующего 6.25 мм (полностью открытый клапан).

Подобно датчику положения дроссельной заслонки (TPS), положение плунжера составляет 0% в закрытом положении клапана, и 100 % в широко открытом состоянии, соответствующем расстоянию 6.25мм.

ECM управляет потоком EGR к двигателю по двум контурам обратной связи:

1. ECM устанавливает нужное положением плунжера (0-100 %), основываясь на следующих условиях:

Частота вращения двигателя.

Разряжение впускного коллектора.

Атмосферное давление.

Температура хладагента.

 ECM отключает систему EGR, устанавливая положение плунжера 0% в следующих условиях:

Низкая скорость автомобиля

Режим х/хода.

Переобогащение воздушно-топливной смеси.

Широко открытая дроссельная заслонка.

Низкая частота вращения двигателя.

Холодное состояние двигателя.

2. ECM управляет с помощью PWM (широтно-импульсная модуляция), рабочим циклом соленоида EGR, чтобы установить нужное положение плунжера, соответствующее расчетному.

При открытии клапана увеличивается ширина импульсов рабочего цикла, при закрытии клапана уменьшается ширина импульсов рабочего цикла.

Изменение таких условий, как: давления во впускном коллекторе, бортовом напряжении автомобиля и температуре клапана требует, чтобы ECM использовал контур обратной связи, чтобы минимизировать ошибку положения плунжера.

Основываясь на фактическом положении плунжера EGR, корректируется количество подачи топлива и искрообразование.

Каталожный номер (part number) линейного клапана EGR выгравирован лазером и расположен на верхней поверхности клапана, около датчика положения плунжера (PPS) и электрического разъема.

При замене линейного клапана EGR, всегда проверяйте номер запчасти (part number), который должен соответствовать каталогу запчастей для модели автомобиля.

Материал с сайта www.e-detector.ru

Зачем нужно проводить очистку клапана EGR (ЕГР)? — Иксора

Если вы заметили, что двигатель начал работать более «жестко», или появился отчетливый запах топлива, исходящий из-под капота, есть вероятность, что возникли проблемы с клапаном EGR (ЕГР). Не спешите сразу менять устройство, вместо замены попробуйте сначала провести его очистку. В этой статье вы узнаете, как очистить клапан ЕГР.

Что такое клапан EGR?

Задача EGR – в рециркуляции выхлопных газов. Клапан открывает или закрывает возможность повторного входа выхлопных газов в камеру сгорания через впускной коллектор.

Важно понимать функцию клапана ЕГР, чтобы оценить необходимость в его правильной очистите. Выше мы сказали, что клапан заставляет возвращаться выхлопные газы обратно в камеру сгорания через впускной коллектор. Воздух, поступающий во впускной коллектор, содержит 78% азота, 21% кислорода и около 1% других элементов. Когда эти элементы соединяются с топливом в камере сгорания, происходит химическая реакция, приводящая к контролируемому взрыву.

Этот контролируемый взрыв, или сгорание, может иметь температуру, превышающую 1300 градусов Цельсия. При такой температуре сгорают различные элементы, входящие в состав топливно-воздушной смеси, образуя при этом оксиды азота. Эти газы вредны как для здоровья человека, так и для окружающей среды.

Работа клапана рециркуляции отработавших газов заключается в том, чтобы забрать часть выхлопных газов и направить их обратно во впускной коллектор. Это снижает температуру в камере сгорания, предотвращая образование оксидов азота.

Есть одно ожидаемое последствие процесса рециркуляции. Рециркулирующие выхлопные газы могут накапливаться на внутренней поверхности клапана EGR. Со временем этот процесс может образовать толстую и плотную пленку углеродного осадка, который препятствует открытию или закрытию клапана. Плотные отложения также могут полностью заблокировать проход.

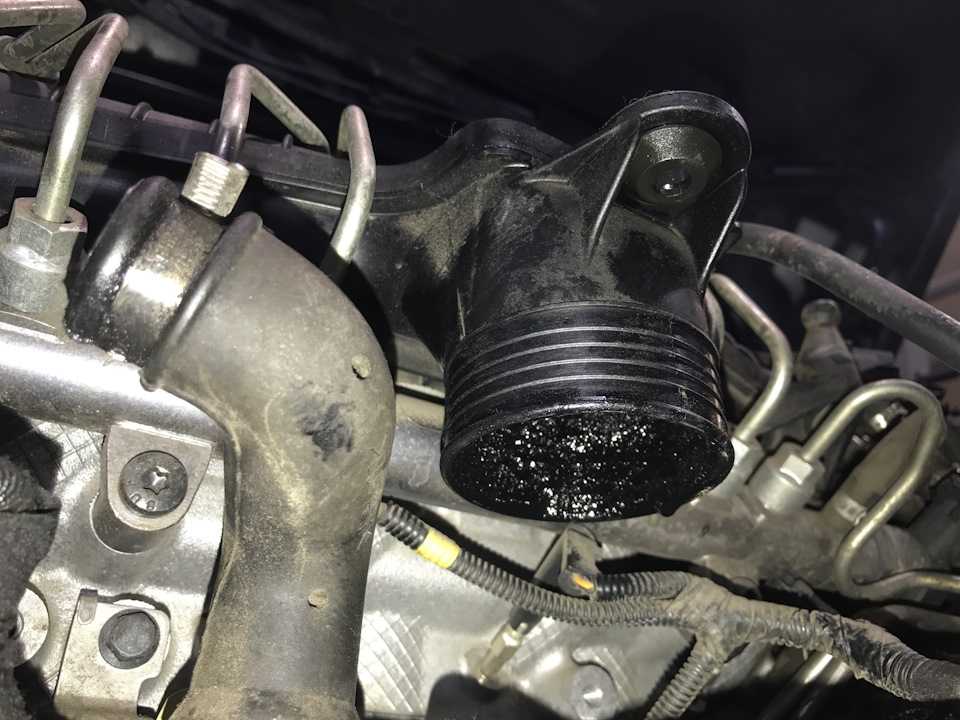

Именно по этой причине необходимо проводить очистку клапана клапан рециркуляции отработавших газов.

Как понять, что необходимо провести очистку клапана рециркуляции отработавших газов?

Производители автомобилей рекомендуют чистить клапан рециркуляции отработавших газов каждые 80 000 км пробега. Однако, стоит сократить этот срок, если вы заметили какой-либо из следующих симптомов:

— Необычный шум или стук двигателя;

— Двигатель внезапно глохнет;

— Грубый холостой ход;

— Загорается индикатор Check Engine;

— Появился запах топлива при работающем двигателе;

— Повышенный расход топлива.

Как почистить клапан ЕГР?

Вы можете почистить клапан EGR в своем автомобиле без обращения к автомеханикам. Все, что вам потребуется, это несколько рабочих инструментов, немного смазки и качественный очиститель системы EGR.

1. Безопасность прежде всего. Всегда начинайте с парковки автомобиля на ровной поверхности. Поставьте автомобиль в режим парковки и активируйте стояночный тормоз. Заглушите двигатель автомобиля. Отсоедините кабели на отрицательной клемме автомобильного аккумулятора.
2. Найдите клапан рециркуляции отработавших газов в вашем автомобиле. Существует три типа клапанов рециркуляции выхлопных газов, которые устанавливаются в зависимости от модели и марки автомобиля. Рекомендуем обратиться к технической документации авто. В руководстве к автомобилю вы найдете информацию о типе установленного клапана EGR, а также о его точном расположении под капотом.
3. Снимите клапан рециркуляции отработавших газов. Некоторые из этих устройств могут быть труднодоступны. На пути к нему могут располагаться разные шланги и детали двигателя.
4. Отсоедините электрические разъемы, которые могут быть подключены к клапану. Распылите WD40 на болты, чтобы их было легче открутить, после чего снимите крепежные болты клапана. Некоторые устройства поставляются с 2 болтами, другие — с 4. Проверьте, имеет ли клапан EGR также трубу, ведущую к выпускному коллектору. Если есть, отсоедините ее от выпускного коллектора.
5. Снимите клапан, включая прокладку. Проверьте состояние прокладки. Если есть трещины или признаки неравномерного износа, замените ее.
6. Приступайте к очистке клапана EGR. Подготовьте пару кислотостойких перчаток, защитные очки и маску. Помните, что вы будете удалять углеродистые отложения с разных участков клапана, которые не стоит вдыхать.
7. Распылите очиститель для EGR на углеродистые отложения. Хорошей альтернативой очистителю системы EGR является очиститель карбюратора. Избегайте попадания раствора на электрические компоненты или пластиковые детали.
8. Используйте жесткую щетку, чтобы очистить поверхность от нагара. Обязательно удалите отложения с поверхности клапана и его входных и выходных отверстий. Повторно по очищаемым поверхностям можно пройтись мягкой щеткой, а затем протрите тканью или ветошью. При сильном загрязнении, возможно придется повторить процесс очистки несколько раз.
9. Если нагар трудно удалить даже с помощью щетки, вы можете замочить клапан в очистителе на пару минут. Старайтесь не погружать в состав пластиковые и электрические детали.

Все необходимые автозапчасти можно приобрести в магазине IXORA, а подобрать подходящую деталь могут профессиональные менеджеры.

  * Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону: 8 800 555-43-85 (звонок по России бесплатный).

Полезная информация:

• Что такое катализатор горения топлива и стоит ли использовать?
• Почему вспенивается моторное масло?
• Ремонт АКПП. Причины и признаки неисправности.

Получить профессиональную консультацию при подборе товара и подробную информацию по всем интересующим Вас вопросам можно позвонив по телефону — 8 800 555-43-85 (звонок по России бесплатный).

Нужна помощь в подборе запчастей?

Нужна помощь в выборе запчасти? У вас есть вопросы о покупке? Наши сотрудники помогут вам.

Клапан EGR — что это такое и как он работает? Просто объяснил!

Что такое клапан EGR?

Клапан рециркуляции отработавших газов предназначен для снижения уровня выбросов большинства современных автомобилей . Этот клапан повторно вводит часть выхлопных газов в двигатель (от 5% до 15%). Этот механизм обеспечивает полное сгорание топлива и снижение выбросов загрязняющих веществ, в том числе оксида азота.

В одних автомобилях установлен механический клапан рециркуляции отработавших газов, приводимый в действие потоком газа, в других — электронный. Электронные клапаны EGR, как правило, более хрупкие и более восприимчивы к скоплению газа.

Однако, чтобы полностью понять, что такое клапан EGR, необходимо объяснить, что означает EGR. Это аббревиатура от « Рециркуляция выхлопных газов» .

Как работает клапан EGR?

Вам не нужна степень в области машиностроения, чтобы понять, как клапан рециркуляции отработавших газов работает. Его работа сама по себе очень проста. Клапан рециркуляции отработавших газов забирает часть выхлопных газов, т. е. без кислорода, и снова вводит их во впускной коллектор двигателя.

Таким образом, воздух, поступающий в двигатель, поступает частично из радиатора и частично из выхлопной системы. Этот процесс позволяет снизить процентное содержание загрязняющих веществ , что является все более сложным параметром для производителей автомобилей.

Клапан рециркуляции отработавших газов всегда управляется определенной секцией блока управления . С помощью ряда датчиков, расположенных в выпускном коллекторе, блок управления регулирует открытие или закрытие клапана, тем самым регулируя подачу воздуха к двигателю.

Многие автомобилисты считают, что работа клапана EGR снижает работоспособность их автомобиля . Это городская легенда, потому что клапан EGR никоим образом не снижает мощность двигателя автомобиля. Мы обсудили, что происходит, когда клапан EGR удаляется раньше, и последствия могут быть далеко не положительными.

Как работает единственный клапан EGR?

Клапан рециркуляции отработавших газов является наиболее распространенным клапаном, так как он используется десятилетиями. Чтобы понять, как работает клапан EGR , достаточно рассмотреть как работает клапан EGR.

Клапан открывается и закрывается, чтобы отрегулировать количество выхлопных газов, которое должен получить двигатель. Вся операция управляется блоком управления, который контролирует качество газов с помощью серии цифровых датчиков .

Как работает сдвоенный клапан EGR?

Из-за усиливающихся климатических изменений ограничения на выбросы выхлопных газов ужесточаются каждые лет. Чтобы не отставать от этих законов, автопроизводители стремятся найти простые и легкие в реализации решения, чтобы сделать свой автопарк более экологичным.

Одним из таких методов является использование двойного клапана EGR. Но как работает двойной клапан EGR? По сути, внутри выхлопного контура размещены два разных клапана EGR, что требует двойной рециркуляции воздуха.

Этот механизм создает проблемы, связанные с давлением выхлопных газов, и по этой причине необходимо ввести дроссель в корпус , который действует как «заглушка» и увеличивает давление газов. Чтобы понять, как работает двойной клапан EGR, все, что нам нужно сделать, это рассмотреть, как работает одиночный клапан EGR.

Для чего нужен клапан EGR?

Как объяснялось ранее, клапан рециркуляции отработавших газов представляет собой систему, которая была введена в автомобили для уменьшения количества загрязняющих и токсичных частиц в выхлопных газах автомобилей. Теперь, когда вы понимаете, что такое клапан EGR и как он работает, мы предлагаем вам прочитать нашу статью, где мы более подробно объясняем, для чего нужен клапан EGR.

Какие проблемы может вызвать клапан EGR?

Наиболее типичная проблема с клапаном рециркуляции отработавших газов — засорение. Если вы читали предыдущие параграфы, где мы объясняли, что такое клапан рециркуляции отработавших газов и для чего он используется, вы можете себе представить, что выхлопные газы — не самая чистая вещь в мире. Каждый раз, когда двигатель работает, газы проходят через клапан EGR.

В долгосрочной перспективе эти газы имеют тенденцию откладывать частиц на стенках клапана EGR . Эти частицы со временем накапливаются и вызывают засорение клапана. Если вы опасаетесь, что у вас забит клапан EGR, мы рекомендуем вам проверить наличие одного или нескольких симптомов засорения клапана EGR.

Клапан рециркуляции отработавших газов | Автозапчасти O’Reilly

Сравнить

Клапан зажигания MasterPro EGR

Сравнить

Клапан зажигания MasterPro EGR

Сравнить

Клапан зажигания MasterPro EGR

Сравнить

Стандартный клапан EGR зажигания

Сравнить

Стандартный разъем двигателя клапана рециркуляции отработавших газов с 6 контактами зажигания

Сравнить

Стандартный клапан EGR зажигания

Сравнить

Стандартное зажигание, 6-контактный разъем двигателя клапана рециркуляции отработавших газов

Сравнить

Стандартный клапан EGR зажигания

Сравнить

Стандартный разъем двигателя клапана рециркуляции отработавших газов с 6 контактами зажигания

Сравнить

Стандартный клапан EGR зажигания

Сравнить

Стандартное зажигание 6 Клемма разъема двигателя клапана рециркуляции отработавших газов

Сравнить

Стандартный клапан EGR зажигания

Сравнить

Стандартный клапан EGR зажигания

Сравнить

Стандартный разъем двигателя клапана рециркуляции отработавших газов с 6 контактами зажигания

Сравнить

Стандартный разъем двигателя клапана рециркуляции отработавших газов с 6 контактами зажигания

Сравнить

Стандартный клапан EGR зажигания

Сравнить

Стандартный разъем двигателя клапана рециркуляции отработавших газов с 6 контактами зажигания

Сравнить

Стандартный клапан EGR зажигания

Сравнить

Стандартный разъем двигателя клапана рециркуляции отработавших газов с 6 контактами зажигания

Сравнить

Стандартный клапан EGR зажигания

Ваш клапан рециркуляции отработавших газов (EGR) является частью вашей системы выбросов.
