Что такое картер в автомобиле: Что такое картер двигателя, в автомобиле?

Картер, его назначение в двигателе

Любое транспортное средство, оснащенное двигателем внутреннего сгорания, также оснащается картером двигателя. Это один из важнейших компонентов двигателя внутреннего сгорания. Удивительно, но не каждый автолюбитель сможет объяснить, что это такое и для чего используется. Что такое картер, какие функции на него возложены и пойдет речь в нашей статье.

Содержание

1. Что такое картер двигателя
2. Расположение и назначение картера
3. Материалы для изготовления картера
4. Разновидности картеров
5. Для двухтактных двигателей
6. Для четырехтактных двигателей
7. Защита картера
8. Особенности сухих картеров
9. Заключение
10. Поддон картера двигателя

Что такое картер двигателя

Устройство было изобретено в 1889 году английским инженером Джоном Картером. Изобретатель разработал кузов для популярного в то время велосипеда Sunbeam, считавшегося первой в мире подставкой. Он должен был содержать масло, смазывающее цепь, защищая ее от внешних воздействий.

Спустя некоторое время картер стал широко применяться в автомобильной технике, которая стала стремительно развиваться. Теперь он присутствует почти во всех компонентах, в которых используется масло, и, конечно же, в двигателе.

Картер двигателя — один из важнейших компонентов двигателя внутреннего сгорания. Это тип бака, в котором находится моторное масло. В нижней части находятся балансир и коленчатый вал, нижний отсек масляного насоса и выше цилиндры, закрепленные болтами. Блоки разделены прокладкой.

На вертикальных сторонах картера есть специальные каналы, по которым масло свободно перетекает в поддон, где оно охлаждается и всасывается насосом. Чтобы мельчайшие частицы металла, образующиеся при износе кривошипно-шатунного механизма, не попадали в смазку, на стенке резервуара размещены магниты.

В некоторых моделях двигателей дополнительную защиту обеспечивает мелкая сетка из тончайшей нити, которая улавливает частицы более крупных фракций и предотвращает их осаждение на дно.

Выхлопные газы попадают в корпус, и пары масла концентрируются, что ухудшает качество смазки. Для вентиляции картера устанавливается небольшая трубка, соединенная с воздушным фильтром или с головкой блока цилиндров.

Расположение и назначение картера

Вопрос о том, где находится картер, не совсем верный. Он находится там же, где и «двигатель», потому что относится к его компонентам. Картер — это, по сути, объем пространства между коленчатым валом и поддоном. Поскольку в нем находится резервуар для текущей нефти, оба элемента часто рассматриваются как единое целое. Но на самом деле чашка используется не только для накопления смазки, она считается лишь частью конструкции.

Картер выполняет следующие функции:

1. Размещение и фиксация движущихся частей двигателя, требующих качественной смазки.
2. Хранение большого количества масла, используемого в двигателе. Для этих целей используется нижний элемент — поддон картера, образующий своеобразную полость. Для удаления использованной смазки на дне емкости есть слив, закрытый крышкой.
3. Охлаждение. Во время работы двигателя температура контактных поверхностей и вращающихся деталей постепенно увеличивается. Вместе с ними нагревается и масло, налитое в емкость. Чтобы смазка не перегревалась и не теряла своих характеристик, ее необходимо охладить. Эта функция возложена на резервуар, который находится в постоянном контакте с воздухом. По мере движения автомобиля поток увеличивается, охлаждая двигатель.
4. Защита масляного насоса и КШМ от загрязняющих веществ и ударов. Для изготовления плинтуса используется высокопрочный металл. При наезде на неровности и неаккуратной езде на автомобиле защищает вращающийся вал и насос от повреждений.

Материалы для изготовления картера

Для изготовления плинтуса в основном используется листовая сталь, алюминиевые сплавы и нержавеющая сталь. В старых машинах тоже можно увидеть чугунный картер, но в наши дни это большая редкость: из-за значительного веса и хрупкости чугун проиграл конкуренцию современным материалам.

Некоторые европейские модели автомобилей имеют основу из высокопрочного термостойкого пластика. Но из-за дороговизны его использование очень ограничено. Для дополнительной прочности и устойчивости корпус иногда дополняют усилением.

Поддон картера также отлит из алюминия или изготовлен из листовой стали методом штамповки. Эта способность обеспечивает лучшее охлаждение двигателя. Существенные недостатки — слишком высокая цена, меньшая прочность и плохая ремонтопригодность.

Разновидности картеров

В зависимости от типа двигателя картеры, устанавливаемые на автомобили, обычно делятся на две категории, которые выполняют разные функции. Исходя из этого, конструкции рассматриваются отдельно для:

1. двухтактные двигатели;
2. 4-х тактные бензиновые двигатели.

Конструктивные характеристики картеров различных двигателей внутреннего сгорания обусловлены различием конструкции самих «двигателей».

Для двухтактных двигателей

В двухтактных двигателях внутреннего сгорания картер считается не просто кожухом, используемым для установки деталей и узлов двигателя. Это также относится к основным компонентам топливной системы автомобиля.

Здесь картер отвечает за подготовку и непрерывную подачу топливовоздушной смеси в цилиндры. Так осуществляется качественное покрытие поверхностей всех движущихся элементов двигателя. В передней части находится картерная камера, которая участвует в процессе газораспределения.

Для обеспечения герметичности этой камеры и предотвращения попадания в нее смазки в левой части картера установлен сальник. С правой стороны — еще одна прокладка картера для предотвращения попадания наружного воздуха в блок.

Для четырехтактных двигателей

В случае четырехтактных двигателей картер считается второстепенной деталью и скорее выполняет вспомогательную функцию. Как правило, он служит только для слива смазочного масла, это легко объяснить. Современные четырехтактные двигатели не требуют подачи масла в цилиндры.

Их выхлопные газы не такие дымные и имеют более светлый цвет. Кроме того, сами выбросы чище и наносят меньше вреда окружающей среде. Для очистки газов в таких «двигателях» предусмотрен катализатор, который установлен практически на всех выпускаемых сейчас моделях автомобилей с двигателями внутреннего сгорания.

Защита картера

Независимо от того, насколько высок дорожный просвет автомобиля, препятствие, встречающееся на пути, может стать непреодолимым. Для предотвращения поломки, а с ней эвакуации и последующего капитального ремонта картер нуждается в защите.

Большинство легковых автомобилей и кроссоверов, в отличие от внедорожников, оснащены только защитой от брызг воды и грязи из-под колес. При ударе о большой камень эти пластиковые щитки не смогут защитить картер от повреждений. Поэтому такие автомобили оснащаются дополнительной жесткой металлической защитой.

Конечно, его также можно просверлить. Но, будучи закрепленным на электрическом подрамнике и усиленным ребрами жесткости, конструкция работает как лыжа, поднимая всю переднюю часть автомобиля. Это значительно снижает вероятность поломки двигателя.

Защитный кожух кожуха изготавливается путем формования стального листа толщиной 2-4 мм или алюминия двойной толщины. Вес алюминиевой защиты намного меньше, но стоимость ее намного выше.

Те, кто предпочитает переплачивать за высокие технологии, могут воспользоваться кевларовой защитой двигателя. Листовой металл легко разбирается для ремонта или осмотра двигателя, а благодаря имеющимся отверстиям и пазам гарантируется хорошая теплопередача и охлаждение.

Особенности сухих картеров

Все вышесказанное относится к автомобилям, на которых установлен «мокрый» поддон. Он получил свое название от того, что масло из картера сливается самотеком по внутренним канавкам. Это наиболее распространенная схема смазки, применяемая на гражданском автомобильном транспорте.

Есть еще так называемый «сухой картер». Их отличие от обычной системы смазки в том, что внутри картера нет масла и оно помещено в отдельный бак.

Сухая смазка в основном используется в гоночных автомобилях, спортивных автомобилях и некоторых внедорожниках. Такое инженерное решение объясняется назначением машин. Когда при скоростном движении автомобиль входит в поворот, резко разгоняется или тормозит, поднимается на значительный холм, возникают высокие инерционные и динамические нагрузки. В этом случае масло разбрызгивается по всему предполагаемому объему двигателя от края до края.

В таких ситуациях высока вероятность обнажения маслоприемника, а сама смазка, используемая в качестве моторного масла, пенится. Если это произойдет, двигатель может столкнуться с неприятной проблемой, такой как нехватка масла. Из-за этого также резко падает давление в системе.

В результате «двигатель» перегревается, выходит из строя и может потребоваться замена. Все «тяжеловесы», такие как Burmeister & Wain, DKRN, Sulzer и некоторые мотоциклы, также оснащены сухим картером. В последнем случае разместить в картере двигателя большой масляный поддон просто невозможно.

Заключение

Несмотря на существующие конструктивные и функциональные отличия, картеры двигателя внутреннего сгорания автомобилей выполняют важнейшую функцию — обеспечивать надежную и качественную смазку движущихся частей. В противном случае невозможно избежать перегрева двигателя, который может вызвать неисправности и дорогостоящий ремонт или замену.

Поддон картера двигателя

Что такое картер двигателя автомобиля

Содержание:

• Нужна ли установка защиты картера
• Биография
  • Ранняя жизнь.
  • Вторая мировая война
    • Дешифровщик.
    • Присоединение к Стратегическому Научному Резерву.
  • Человек-муравей
  • Уход в отставку
• Как защитить поддон картера от повреждений
• Картер двигателя назначение и особенности конструкции
  • Конструкция картера
  • Особенности картера двухтактного двигателя
  • Что такое сухой картер
• Особенности сухих картеров
• Немного истории
• Примечания
• Уровень Масла, Объем Емкости и Крепление, Причина Попадания Бензина и Воды в Устройство, Для Дизельного Топлива
  •  Назначение картера двигателя и его устройство
  • Разжижение масла бензином
  • Особенности картеров двухтактных и дизельных двигателей
• Блок-картер — двигатель
• Поддон картера двигателя ремонт

Нужна ли установка защиты картера

Всё зависит от опыта водителя, предназначения и модели машины, условий её эксплуатации. Если  машина имеет высокий клиренс и эксплуатируется только в городе на асфальтированных дорогах европейского уровня опытным и осторожным водителем без вредных привычек, то защиту можно не ставить. В этом случае вероятность получения ударов снизу по картеру ничтожна мала. Во всех остальных случаях установка защиту картера двигателялучше установить. Почему?

1. Картер – поддон двигателя, содержащий моторное масло, откуда оно черпается для смазки и охлаждения поршневой и кривошипно-шатунной системы. В легковых автомобилях он размещается ниже других деталей днища и ближе всего находится к поверхности земли. Именно от него измеряется клиренс автомобиля. Поддоны картера бывают стальные, чугунные, а в некоторых моделях пластиковые. При сильном ударе о жёсткий и твёрдый предмет наподобие камня, бетонного бордюра или железной крышки канализационного люка поддон может треснуть или деформироваться.
2. Вмятины, образованные от ударов посторонних предметов об дно картера нарушают работу масляного насоса, приводя к падению давления масла. К тому же приводит и утечка масла через трещину или пробоину в поддоне. Итоговый результат повреждения днища картера – перегрев и выход из строя двигателя, ремонт которого обходится на порядок дороже, чем покупка и установка защиты.
3. В России, даже в самых цивилизованных городах, условия для вождения автомобилей с низким клиренсом далеки от идеальных. Камни и кирпичи на дорогах не редкость, не говоря уже об образовавшихся ямах и ухабах. Зимой на них образуются глубокие ледяные колеи. К тому же, каким бы опытным не был водитель, иногда на дорогах возникают такие ситуации, когда он не может вовремя заметить и объехать камень или яму на дороге.

Биография

Ранняя жизнь.

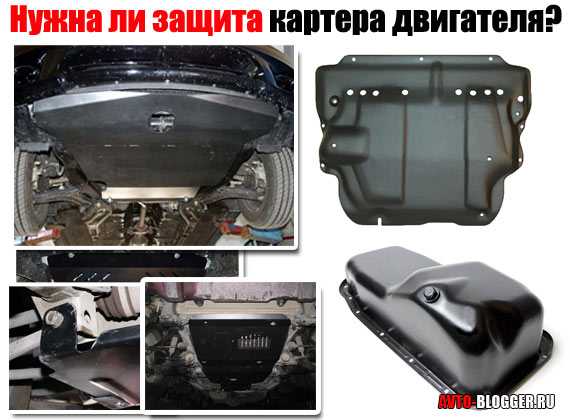

Защита поддона картера двигателяНужна ли защита картера двигателя

Маленькая Пегги Картер.

Ещё в раннем детстве в Картер была огромная тяга к приключениям. Её мать не одобряла этого и советовала ей вести себя как леди.

Однажды директор школы Пегги сделал ей выговор за то, что она вломилась в его дом и пыталась украсть нижнее белье его жены и самую дорогую бутылку бренди. Этот инцидент сделал Картер героем среди ее одноклассников

Вторая мировая война

Дешифровщик.

Картер работает в Блетчли-парк

В 1939 Пегги была членом Британской Королевской армии, выполняющим самую простую офисную работу, которая ожидалась от женщины того времени.

В 1940 она работала как дешифровщик в Блетчли-парк. В это же время она обручается с Фредом Уэлсом, работающим в её отделе. Её приоритеты ставятся под вопрос когда Мистер Эдвардс информирует её о том, что она была реккомендована для работы в Управление специальных операций. Веря, что женщины не должна драться, Картер отклоняет предложение.

Присоединение к Стратегическому Научному Резерву.

Пегги Картер служила под командованием полковника Честера Филлипса в службе под названием Стратегический научный резерв. Она была направлена туда правительством Великобритании и собирала информацию о сверхсекретном научном подразделении Гитлера, ГИДРЕ.

Спустя некоторое время Филлипса отправили в Европу, чтобы он был ближе к ГИДРЕ, и ему было легче помешать планам врагов. Агент Картер и Говард Старк отправились вместе с ним. Они доставили Капитана Америку к базе ГИДРЫ. К тому времени Пегги уже успела влюбиться в Роджерса, хотя утверждала, что просто верит в него. Также они договорились о свидании, на которое Капитан Америка попасть не смог, о чем очень переживал.

Человек-муравей

Говарду Старку понадобился костюм Человека-муравья, созданный Генри Пимом, для того, чтобы предоставить его агенту под прикрытием для специальной миссии в Берлине. Учёный отказался, однако Пегги, вошедшая в лабораторию Щ.И.Т., убедила Пима согласиться.

Уход в отставку

В 1953 году Пегги вышла замуж. Ее муж был солдатом, чью жизнь когда-то спас Капитан Роджерс. Позже у Пегги родились дети. В 2010 году, дожив до старости, Пегги содержалась в частной лечебнице, так как была больна болезнью Альцгеймера.

Капитана Америку, который совсем не состарился, нашли во льдах Арктики. После битвы за Нью-Йорк он наконец-то встретился с Пегги.

Как защитить поддон картера от повреждений

Для чего нужна обгонная муфта генератора проверка и демонтаж механизма

Поддон картера может быть поврежден в результате езды по плохим дорогам, наезда на крупный камень или бордюр. Поэтому нельзя отворачиваться от вопроса о его дополнительной защите.

Защиты двигателя бывают нескольких видов:

• полимерные;
• стальные;
• алюминиевые;
• титановые.

Алюминиевая защита имеет небольшой вес и коррозийную стойкость, но из-за высокой стоимости и мягкого металла, использовать ее при езде по плохим дорогам также не рекомендуется.

Титановые были бы идеальным вариантом, по всем характеристикам, если бы не их дороговизна. Пока они остаются прерогативой для автомобилей премиум класса.

Оптимальным решением будет защита двигателя, изготовленная из стали. Она надежно убережет картер мотора при своей невысокой стоимости. На многих современных автомобилях заводом-изготовителем предусмотрена возможность установки защиты двигателя. Поэтому, чтоб упростить монтаж, подбирать ее нужно с учетом марки и модели вашей машины. Не лишним будет уплотнить защиту, установив специальные вставки, чтоб она не дребезжала при движении, или периодически контролировать затяжку болтов крепления.

Поддон картера есть не только у двигателей внутреннего сгорания. Он также может быть и у электродвигателя, коробки переключения передач, будь это вариатор, ручная или автомат. Там он выполняет практически такие же функции и в некоторых случаях, например, если это внедорожник для трофи-ралли, требуется более мощная картерная защита, не только двигателя, но и других механизмов.

Картер двигателя назначение и особенности конструкции

Антигравийная защита автомобиля

По сути, картер — это корпус двигателя, на котором держатся и в котором работают все детали двигателя. Помимо этого картер так же помогает в работе системе смазки и охлаждения двигателя.

Конструкция картера

Снизу картер двигателя защищен специальным поддоном, изготовленным либо также из алюминиевого сплава, либо же из стали методом штамповки.

Основным назначением поддона картера является надежная защита КШМ от загрязнений и протечки масла. Дополнительно он выполняет функцию масляного резервуара, поэтому нижний отсек имеет специальное отверстие с небольшой пробкой для слива и замены моторного масла.

Чтобы увеличить жесткость всей конструкции, внутренние стенки картера имеют поперечные перегородки с углублениями, к которым крепятся подшипники коренных шеек всех валов — коленчатого и распределительного. Коренные подшипники оснащены съемными крышками, соединенными с картером болтами или шпильками.

Чтобы предотвратить утечку масла, на выступающих частях коленвала (задней и передней) предусмотрены специальные канавки и сальники, изготовленные из маслостойкой резины, войлока, кожи или пробки.

Для своевременного отвода масла, стремящегося вытечь наружу, в крышках подшипников и на стенках картера установлены отражатели масла и дренажные канавки.

Для установки дополнительных механизмов двигателя, например, бензинового и водяного насосов, стартера, генератора, в картере предусмотрено наличие специальных приливов.

В поддоне картера, служащего сборником и временным хранилищем масла, которое в данный момент времени не участвует в рабочем процессе двигателя, помимо масла скапливаются и различные частички металла — стружка, которая образуется в процессе работы двигателя от трения деталей друг о друга.

В некоторых двигателях для удержания этой стружки на дне или на стенках поддона устанавливаются магниты, притягивающие к себе металлические примеси.

Для защиты двигателя от стальной, алюминиевой стружки и прочих примесей масляный насос (его заборник), забирающий масло из поддона картера устанавливается не на самое его дно, а чуть выше, чтобы осевшая грязь не попадала в систему смазки.

Некоторые современные двигатели оснащены системой вентиляции картера. Эта система нужна для отвода газов из картера. Газы в картере — это смесь выхлопных газов (большая часть которых уходит через выхлопную систему), просачивающихся в картер из камер сгорания, пары бензина, масла. Накапливаясь, они оказывают негативное влияние на свойства и качество масла и состояние резиновых и металлических деталей двигателя.

Чтобы снизить негативное влияние картерных газов, их принудительно выкачивают из картера. За это как раз и отвечает система вентиляции картера.

Особенности картера двухтактного двигателя

Передняя часть картера двухтактного двигателя оснащается кривошипной камерой, которая принимает участие в газораспределительном процессе.

Для надежной герметизации камеры в левой части картера предусмотрен резиновый уплотнительный сальник, который предотвращает попадание масла в камеру.

В правой части картера расположен уплотнительный сальник, основным назначением которого является предотвращение попадания в камеру внешнего воздуха.

Что такое сухой картер

Отчасти это верно, но не совсем. В двигателе с сухим картером масло так же стекает в поддон, но вот задержаться ему там не дают насосы, которые сразу же откачивают это масло в специальный резервуар, который вынесен за переделы двигателя и может находиться, в общем-то, где угодно, но, как правило, неподалеку от двигателя или даже непосредственно на нем, но снаружи.

Такая система смазки двигателя применяется на спортивных, гоночных автомобилях, а так же на серьезных внедорожниках.

Необходимость в сухом картере возникает из-за того, что такие автомобили испытывают повышенные динамические и инерционные нагрузки, из-за которых масло в обычном картере очень сильно плескалось бы и пенилось.

В крутых затяжных поворотах или при преодолении крутых подъемов и спусков возможно оголение маслозаборника и как следствие — нарушение процесса смазки, которое ведет к работе двигателя с повышенной нагрузкой и может привести к поломке.

Система смазки «сухой картер» позволяет решить эту проблему. Масло подается из специального резервуара под давлением, и смазка двигателя обеспечивается в любых условиях его эксплуатации.

Вот такое непростое это устройство — картер двигателя, а на первый взгляд, всего лишь железяка :).

Особенности сухих картеров

Всё сказанное выше касалось непосредственно автомобилей, на которых используется мокрый поддон-картер. Это наиболее распространённая система смазки, применяемая на гражданском автотранспорте.

Но если говорить о картерах, то нельзя не отметить существование такого понятия как сухой картер. Здесь, в отличие от традиционных решений, в поддоне смазка отсутствует.

Сухие системы используются преимущественно в конструкциях гоночных автомобилей, спортивных машин и на некоторых внедорожниках. Объяснить такое решение инженеров достаточно просто. Когда автомобиль передвигается на высокой скорости, резко входит в повороты, быстро ускоряется и так же активно тормозит, либо взбирается на возвышенности, масло плещется по всему мотору, от одного края к другому.

Из-за таких ситуаций возникает высокая вероятность того, что маслоприёмник будет оголяться. При этом сам смазочный материал, в качестве которого выступает моторное масло, пенится. Если это произойдёт, двигатель столкнётся с такой проблемой как масляное голодание. Параллельно упадёт давление в системе.

Результатом подобных ситуаций становится сначала перегрев двигателя, а в дальнейшем его полный выход из строя со всеми вытекающими последствиями.

Система сухого картера

Сухой поддон-картер отличается тем, что в конструкции двигателей имеется специальный резервуар. Он служит для размещения всего смазочного материала. Конструктивно ёмкость разработана таким образом, чтобы процесс взбалтывания становился невозможным, даже при экстремальных условиях.

А чтобы каждый узел мог получать смазку и дополнительное охлаждение маслом, жидкость подаётся на них с помощью насоса. Во время работы смазка постепенно стекает в поддон. Чтобы масло снова оказалось в резервуаре, предусмотрен всасывающий модуль. Именно он отвечает за приём стекающего из мотора масла обратно в ёмкость. Далее насос повторно выполняет свою работу. Цикличность этого процесса гарантирует смазку всех необходимых элементов, но при этом отсутствуют недостатки, характерные для мокрого типа картера.

Можно выделить несколько основных преимуществ, которые характеризуют сухие типы автомобильных поддон-картеров:

• исключается такая проблема как масляное голодание;
• сам картер обладает меньшими геометрическими размерами;
• снижен центр тяжести двигателя;
• масло лучше охлаждается;
• двигатель получает небольшую прибавку в мощности, поскольку снижается сопротивление смазки коленвалу.

Но параллельно использование системы сухого картера приводит к тому, что конструкция усложняется, двигатель становится сложнее в обслуживании и ремонте. Дополнительно увеличивается общий вес автомобиля. Всё это приводит к тому, что машины с сухими картерами, при прочих равных, дороге классических решений с картерами мокрого типа.

Во многом из-за этих имеющихся недостатков и отсутствия необходимости, в гражданских автомобилях сухие системы практически не используются. В них нет острой потребности. Мокрые картеры прекрасно справляются со своими задачами, они проще в изготовлении и легче в обслуживании.

Можно с уверенностью говорить о том, что картер является не просто неотъемлемой частью любого двигателя, работающего по принципу внутреннего сгорания топливовоздушной смеси. Это ещё и очень важный компонент, выполняющий свои задачи для обеспечения надёжной, бесперебойной и беспроблемной работы силовой установки.

Конструктивно эти элементы могут несколько отличаться друг от друга, но принцип их работы примерно везде одинаковый. Разница хорошо заметна только в случае с мокрыми и сухими системами картеров. Но поскольку обычные серийные машины крайне редко оснащаются сухим типом, в подавляющем большинстве случаев речь идёт именно о мокрых масляных картерах транспортных средств.

Немного истории

Появлению такого незаменимого конструктивного элемента двигателя мы обязаны американскому инженеру. Именно в его честь была названа деталь, поскольку специалиста звали Харрисон Картер.

Свою идею инженер реализовал очень давно. Произошло это в далёком 1889 году.

Харрисон Картер

Но самое интересное здесь то, что изначально задумка Харрисона не имела совершенно никакого отношения к автомобильным двигателям. Тогда он создавал ёмкость, которая наполнялась смазочным материалом, сугубо для использования на обычных велосипедах.

За счёт резервуара, в котором можно было хранить смазку, цепь велосипеда постоянно находилась в смазочной жидкости. Тем самым повышалась эффективность и работоспособность механизма.

А поскольку ёмкость была закрытой, то резервуар, в результате называющийся картером, защищал цепь велотранспорта от проникновения в неё различных загрязнений, мусора и влаги.

Уже через некоторое время идею Картера позаимствовали автомобильные инженеры. Так начали появляться машины с закрытым защитным резервуаром. Постепенно конструкцию совершенствовали и дорабатывали. Но сама идея и основа была взята от защиты для велосипедной цепи.

Вот такое оригинальное изобретение своего времени оставило огромный след во всей автомобильной промышленности.

Примечания

1. Ant-Man Prelude #1

Персонажи фильмов КВМ(Земля-199999)

Персонажи сериалов КВМ(Земля-199999)

Уровень Масла, Объем Емкости и Крепление, Причина Попадания Бензина и Воды в Устройство, Для Дизельного Топлива

Картер двигателя является наибольшей полой частью автомобиля. Он соединяется с блоком цилиндров через специальную прорезиненную прокладку, предотвращающую утечку масла. Объем картера двигателя зависит от мощности двигателя и типа транспортного средства, на котором он используется.

Блок картера

 Назначение картера двигателя и его устройство

Картер предназначен для установки коленчатого вала и сопутствующих деталей двигателя. Его нижняя часть выполнена в виде поддона, изготовленного штамповкой из листовой стали. Так как картер подвергается механическим нагрузкам в нем применяются специальные поперечные ребра жесткости. В них присутствуют посадочные места для опорных подшипников коленвала и распредвала.

Защита картера двигателя — алюминиевый композитный кожух

На поддон, крепление которого к картеру выполнено на болтах, возложено несколько функций:

• защита кривошипно-шатунного механизма от загрязнений;
• резервуар для сбора масла, которое не используется в данный момент;
• осаждение мелких абразивных элементов, преимущественно металлического происхождения.

В картере двигателя имеются выходы для коленвала. Для предотвращения протекания масла используются резиновые либо войлочные сальники. Для большей герметизации системы в картере применяются канавки специальной конфигурации.

Для слива масла с картера используется специальное отверстие. Оно закрывается пробкой с резьбой. При холодном климате возможно вворачивание пробки с встроенным ТЭНом, предназначенным для предпускового прогрева масла двигателя.

Разжижение масла бензином

Проверяя уровень масла в картере двигателя, автовладелец может заметить изменение консистенции, цвета или появление постороннего запаха. Устройство четырехтактного двигателя не предусматривает смешивание масла с чем-либо, поэтому бензин или вода в картере являются серьезными неисправностями, требующими неотложного ремонта. Попадание топлива в масляный картер двигателя ведет к повышенному износу всех трущихся элементов, что ускоряет необходимость проведения капитального ремонта силовой установки.

Картер двигателя BMW N52

Для диагностики наличия бензина в картер рекомендуется:

• Присмотреться к выхлопу. Если он стал серого цвета и имеет запах бензина, то не сгоревшее топливо из цилиндра попадает в емкость с маслом;
• Прислушаться к работе двигателя на различных оборотах. Троение, нестабильная работа и наличие посторонних стуков сигнализируют о возможности попадания бензина в картер;
• Уровень масла повышен, так как оно не вмещается в отведенной ему ёмкости;
• Смазка визуально разжижена из-за наличия в ней топлива;
• Легкое воспламенение капли моторного масла при поднесении открытого огня.

При наличии достаточного количества времени можно проверить бензин в картере следующим образом:

1. Взять чистый лист бумаги;
2. При помощи щупа сделать небольшую каплю;
3. Просушить лист в течении нескольких часов;
4. Ровный контур будет свидетельствовать о хорошем состоянии смазки.

Методом «масляного пятна» можно выявить не только топливо, но и воду, антифриз и прочие примеси, на которые не рассчитано устройство двигателя.

Особенности картеров двухтактных и дизельных двигателей

Устройство  двухтактного двигателя предполагает использование картера в качестве части топливной системы. В нем готовится смесь, предназначенная для воспламенения в цилиндре. Особенностью является отсутствие независимых контуров бензина и масла, поэтому все трущиеся поверхности смазываются бензо-масляной смесью, что сказывается на их ресурсе в худшую сторону.

Двухтактный картер

Картер дизельного двигателя работает в более сложных условиях, так как рабочее давление для воспламенение топливной смеси больше, чем давление, создаваемое в бензиновом двигателе. Работа на разжиженном масле  способна в более краткие сроки вывести из строя дизель, так как для создания высокой компрессии требуется более плотное прилегание поверхностей.

Картер дизельного двигателя

Вне зависимости от того, какое устройство двигателя и какая причина вызывает наличие примесей в картере, устранение неисправностей должно быть максимально быстрым. Проехав несколько десятков километров на разжиженном масле автовладелец может настолько повредить двигатель, что без капитального ремонта выйти из ситуации не получится.

Блок-картер — двигатель

Блок-картер двигателя крепится к раме автомобиля или трактора и во время работы двигателя воспринимает значительные усилия от сил давления газов, сил инерции и температурных нагрузок. Во время движения автомобиля или трактора блок-картер подвергается также действию передающихся через раму ударов и толчков.
 

Блок-картеры V-образных восьмицилдндровых двигателей ( рис. 15) в изготовлении более сложны; однако обладают рядом преимуществ по сравнению с блок-картерами однорядных двигателей. Такие блоки более жестки, меньше подвергаются деформациям, влияющим на износ деталей. Двигатели с V-образным расположением цилиндров коррче и легче однорядных двигателей ( при одинаковой мощности), что дает возможность уменьшить базу автомобиля или трактора и их общую массу.
 

В блок-картер двигателя вставляются цилиндровые гильзы ( втулки) 4, изготовленные из термически обработанного чугуна. Уплотнение гильзы в нижней части цилиндра обеспечивается двумя резиновыми кольцами, а в верхнем — красномедным кольцом.
 

В блок-картер двигателя устанавливаются мокрые чугунные гильзы. В приливах поперечных перегородок картера расположены верхние половины пяти коренных подшипников коленчатого вала. Их нижние половины образуются крышками, которые входят в пазы блок-картера. Каждая крышка крепится двумя шпильками. Перегородки усилены ребрами жесткости, повышающими также общую жесткость блок-картера. С этой же целью горизонтальный разъем картера выполнен намного ниже оси коленчатого вала.
 

К блок-картеру двигателя Д-240 спереди через промежуточный лист крепится крышка распределительных шестерен 17 ( см. рис. 11) и передняя опора подвески двигателя. Сзади блок-картера установлен лист 27 крепления двигателя к корпусу трансмиссии. Двигатели Д-37 Е ( трактор Т-40 М) и Д-21 А1 ( трактор Т-25 А1) также крепятся задней частью к корпусу трансмиссии, но их передняя часть имеет две точки опоры с резиновыми амортизаторами.
 

С блок-картером двигателя и между собой соединяются специальными болтами картер и крышка шестерен газораспределения. Внутри полости, образованной картером и крышкой, размещены шестерни, передающие вращение от коленчатого вала к распределительному валу, приводам гидравлического, топливного и масляного насосов. Картер шестерен относительно блока цилиндров центрируется шпильками-штифтами. К стенкам картера шестерен крепят топливный насос, кронштейны генератора, привод гидронасосов и др. На фланце в центральной части крышки укреплена передняя опора двигателя.
 

В блок-картере двигателя ЯМЗ-240Н сделано двенадцать отверстий, по шесть в ряду, в блок-картере ЯМЗ-238НБ — восемь, по четыре в ряду, в блок-картере СМД-60 — шесть, по три в ряду. Все цилиндры объединены общей водяной рубашкой.
 

Насос установлен снаружи блок-картера двигателя. Верхняя секция предназначена для подачи масла в систему смазки двигателя и в центробежный фильтр тонкой очистки, нижняя — для подачи масла в масляный радиатор. Этот клапан перепускает масло из нагнетающей полости масляного насоса во всасывающую полость.
 

Эти коллекторы крепят к блок-картеру двигателя на шпильках или болтах, что позволяет в случае необходимости производить смену толкателей без разборки двигателя.
 

Безрамный остов применяется на тракторах, у которых блок-картер двигателя, картеры сцепления, коробки передач и центральной передачи соединяются вместе болтами, образуя безрамную конструкцию.
 

Воздух нагнетается в специальный ресивер, помещенный внутри блок-картера двигателя.
 

Поддон картера двигателя ремонт

Часто ремонт или восстановление поддона картера двигателя можно осуществить самостоятельно.

Когда течь возникает в районе прокладки между поддоном кратера и блоком цилиндров, прежде всего стоит проверить затяжку болтов/гаек крепления. Затягивать болты необходимо согласно моментам затяжки, рекомендованным производителем, иначе можно сорвать резьбу или спровоцировать появление трещины – тогда придется делать более сложный и дорогостоящий ремонт, восстанавливая герметичность картера двигателя.

Если затяжкой болтов устранить течь не удалось, необходимо заменить прокладку. В этом случае, без снятия поддона не обойтись. Это не сложно сделать из смотровой ямы, на эстакаде или подъемнике. Как снять и установить поддон картера двигателя самостоятельно мы рассмотрим далее.

А вот если вы диагностировали в своей машине трещину поддона картера, то лучший способ ремонта — его полная замена. Однако бывают ситуации, когда автомобиль редкой модели или новая деталь стоит достаточно дорого, есть несколько способов восстановления ее целостности. Например, с помощью клея, сухой сварки или сварки аргоном.

Структура и функция картера (3D анимация) · Технипедия · Моторсервис

Настройки

Вернуться к поиску

Информация о продукте

Для чего нужен картер? Какие требования к картеру? Каково строение картера? Из какого материала это сделано? Узнайте в этом видео.

Картер является центральным компонентом двигателя. В нем находится весь кривошипно-шатунный механизм, включая поршни, цилиндры и шатуны. Аксессуары, трансмиссия/коробка передач и система управления двигателем с головкой блока цилиндров крепятся к картеру.

Из-за масляных и охлаждающих каналов, необходимых для охлаждения и смазки, картер является наиболее сложной литой деталью двигателя внутреннего сгорания.
Литье без полостей может быть достигнуто только за счет использования сложной технологии литья и точного соблюдения времени заливки и охлаждения.
Наряду с качеством форм и (песчаных) стержней для внутренней формы состав литейного материала также имеет решающее значение для достижения отличных результатов.
Основные компоненты литейного материала:
91,2 – 97,3 % железа
2 – 4 % углерода
0,3 – 1,2 % марганца
0,1 – 0,6 % фосфора
0,3 – 3 % кремния

Высочайшая точность до мельчайших деталей
Современные картеры могут изготавливаться и тестироваться только с использованием систем САПР. Абсолютная точность размеров по всем поверхностям и блокам подшипников необходима для обеспечения требуемой функциональности и качества.

Ключевые слова
:

поршень

Группа товаров
:

Кривошипный механизм

видео

Структура и функция картера (3D-анимация)

Группы продуктов на ms-motorservice.com

Это также может вас заинтересовать

Информация по диагностике

Повреждение коленчатых валов

причины и их предупреждение

Каковы наиболее частые причины поломки коленчатого вала? Как правильно установить коленчатый вал, чтобы не повредить его? Здесь вы можете узнать, как осуществляется установка пошагово. ..

Только для технического персонала. Все содержимое, включая изображения и диаграммы, может быть изменено. Для назначения и замены обратитесь к текущим каталогам или системам, основанным на TecAlliance.

Использование файлов cookie и защита данных

Motorservice Group использует файлы cookie, сохраненные на вашем устройстве, для оптимизации и постоянного улучшения своих веб-сайтов, а также для статистических целей.
Дополнительную информацию об использовании нами файлов cookie можно найти здесь, а также информацию о нашей публикации и уведомление о защите данных.

Нажав «ОК», вы подтверждаете, что приняли к сведению информацию о файлах cookie, заявлении о защите данных и деталях публикации. Вы также можете в любое время изменить настройки файлов cookie для этого веб-сайта.

Настройки конфиденциальности

Мы придаем большое значение прозрачной информации, касающейся всех аспектов защиты данных. Наш веб-сайт содержит подробную информацию о настройках, которые вы можете выбрать, и о том, какое влияние оказывают эти настройки. Вы можете изменить выбранные настройки в любое время. Независимо от того, какой выбор вы выберете, мы не будем делать никаких выводов о вас как о личности (за исключением случаев, когда вы явно указали свои данные). Для получения информации об удалении файлов cookie обратитесь к функции справки в вашем браузере. Вы можете узнать больше в заявлении о защите данных.

Измените настройки конфиденциальности, нажав на соответствующие кнопки

• Необходимый
• Удобство
• Статистика

Необходимый

Файлы cookie, необходимые для системы, обеспечивают правильную работу веб-сайта. Без этих файлов cookie могут возникнуть сбои или сообщения об ошибках.

Этот веб-сайт будет:

• Сохранить файлы cookie, необходимые системе
• Сохранить настройки, которые вы делаете на этом веб-сайте

Этот сайт никогда не будет делать следующее без вашего согласия:

• Сохраните ваши настройки, такие как выбор языка или баннер cookie, чтобы вам не пришлось повторять их в будущем.
• Анонимно оценивайте посещения и делайте выводы, которые помогут нам оптимизировать наш веб-сайт.
• Сделать выводы о вас как о личности (за исключением случаев, когда вы явно указали свои данные, например, в контактных формах)

Удобство

Эти файлы cookie упрощают использование веб-сайта и сохраняют настройки, например, чтобы вам не приходилось повторять их каждый раз, когда вы посещаете сайт.

Этот веб-сайт будет:

• Сохранение файлов cookie, необходимых системе
• Сохранение ваших настроек, таких как выбор языка или баннер с файлами cookie, чтобы вам не пришлось повторять их в будущем.

Этот сайт никогда не будет делать следующее без вашего согласия:

• Анонимно оценивайте посещения и делайте выводы, которые помогут нам оптимизировать наш веб-сайт.
• Сделать выводы о вас как о личности (за исключением случаев, когда вы явно указали свои данные, например, в контактных формах)

Конечно, мы всегда будем соблюдать настройку «не отслеживать» (DNT) в вашем браузере. В этом случае файлы cookie для отслеживания не устанавливаются и функции отслеживания не загружаются.

Что такое коленчатый вал и для чего он нужен?

• двигатель

Обновлено 9 окт. 2019 г.

Без сомнения, коленчатый вал является основой, на которой построен двигатель внутреннего сгорания.

Ни одна часть процесса — впуск, сжатие, сгорание или выпуск — не происходит без коленчатого вала, приводящего его в движение.

Но для большинства людей понимание того, как работает коленчатый вал, не совсем понятно.

Вот как это работает, каково его назначение и что может выйти из строя с коленчатым валом.

Что такое коленчатый вал?

Название «коленчатый вал» восходит к началу 20-го века, когда автомобильные двигатели запускались с помощью кривошипной рукоятки, а его проворачивание буквально означало вращение коленчатого вала с помощью рукоятки.

Сегодня эту функцию выполняют электростартеры, но внутренний компонент по-прежнему называется коленчатым валом.

Коленчатый вал вращается внутри двигателя, но прочно удерживается в одном месте на шейках коренных подшипников.

Затем поршни, перемещающиеся в цилиндрах вверх и вниз, крепятся шатунами к шейкам шатунных подшипников.

Шейки шатунных подшипников стратегически расположены в шахматном порядке, поршни перемещаются в ритме, уравновешивающем массу двигателя во время движения.

Имейте в виду, что коленчатый вал должен быть очень прочным – он делает сотни или тысячи оборотов в минуту!

Но на этом работа коленчатого вала не заканчивается.

Звездочка на передней части коленчатого вала синхронизирует его с распределительным валом.

Совместная работа этих деталей обеспечивает бесперебойную работу двигателя.

Как узнать, есть ли проблема с коленчатым валом?

Смазка чрезвычайно важна для поддержания коленчатого вала в хорошем состоянии.

Таким образом, если замена моторного масла не выполняется регулярно, это может привести к износу коленчатого вала или его выходу из строя.

Проблемы с коленчатым валом обычно незаметны. К ним относятся:

• Стук в двигателе из-за чрезмерного износа коренных и шатунных подшипников коленчатого вала
• Низкие показания давления масла из-за небрежных допусков
• Двигатель, который не заводится из-за заедания

Можно ли отремонтировать коленчатый вал?

Неисправность коленчатого вала является серьезной проблемой, и даже незначительное повреждение коленчатого вала может привести к серьезным проблемам.

В некоторых случаях выемки или царапины на шейках можно восстановить и установить подшипники большего размера, чтобы компенсировать материал, удаленный с коленчатого вала.

Если повреждение не может быть устранено полностью, необходимо установить новый коленчатый вал, иначе вскоре после этого вы рискуете снова выйти из строя.

Сколько стоит замена коленчатого вала?

Как уже упоминалось, замена коленчатого вала — это всегда капитальный ремонт.
