Что такое картер двигателя: Что такое картер двигателя, в автомобиле?

Картер двигателя- Защита и вентиляция… Motoran

Автомобильный двигатель состоит из множества деталей, каждая из которых необходима для стабильной работы транспортного средства. Картер двигателя – корпусная литая деталь, в которой расположены рабочие узлы. Верх картера увенчан головкой блока ГБЦ, к нижней части прикручен масляный поддон.  Материал изготовления корпусной детали – алюминиевый сплав. Металл отводит тепло от трущихся деталей, обладает легкостью и прочностью. Благодаря многочисленным каналам в стенках картера, моторное масло свободно перемещается в нижнюю часть корпуса.

Конструктивные особенности картера

Поддон картера двигателя изготовлен из легкого листового металла. Он выполняет не только защитную функцию, в нижний отсек стекает смазочная жидкость через многочисленные каналы.

Описание устройства картера двигателя:

1. Крепление крышки поддона производится при помощи специальных болтов.
2. Прокладка, размещенная между металлическими деталями, служит для предотвращения утечек смазочного материала через места соединения.

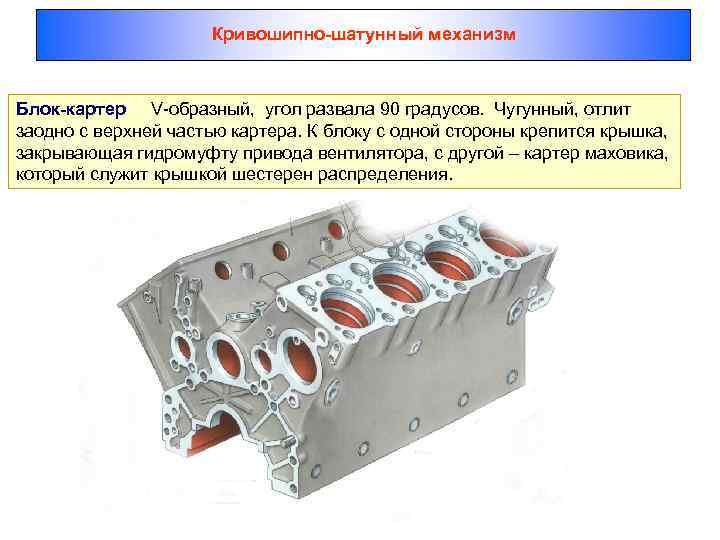

3. Картер – литая деталь, с целью придания дополнительной жесткости, в ее конструкции предусмотрены ребра жесткости в виде отливов, которые используются для установки коленчатого вала.
4. Для удержания в пространстве коленвала в конструкцию картера включены коренные крышки.
5. Передняя и задняя крышки с сальниками установлены, чтобы предотвратить утечки моторной смазки.
6. Наружная сторона картера двигателя имеет специальные отливы, на которые устанавливается навесное оборудование: генератор, стартер, компрессор, насосы системы охлаждения.
7. Задняя часть картера соединяется с коробкой передач.
8. Головка блока ГБЦ устанавливается сверху, фиксация производится при помощи крепежных шпилек, болтов.
9. Важной деталью масляного картера двигателя является прокладка, которая служит для обеспечения герметичности соединения корпусных деталей.
10. При помощи данной прокладки наружу не вытекают масляная и охлаждающая жидкости.

Объем картера двигателя находится в прямой зависимости от мощностных характеристик силового агрегата.

Функции картера двигателя

Корпусная деталь – картер мотора пропускает через систему каналов как смазочную, так и охлаждающую жидкости. Пока силовой агрегат находится в состоянии покоя, масло заполняет поддон. Благодаря различным прокладкам и уплотнениям, смазочный материал не вытекает наружу. Чтобы подавать масло к вращающимся деталям двигателя, в конструкции предусмотрен специальная помпа, оснащенная фильтром и маслозаборником.

При включении мотора масляный насос начинает нагнетать смазку по каналам картера в направлении вращающихся валов и деталей. Под воздействием сил трения образуется мелкая металлическая стружка, которая при больших скоплениях засоряет масляные каналы. Для предотвращения засоров предусмотрены специальные магниты, установленные на дне поддона.

Выхлопные газы в картере двигателя

Во внутреннюю полость картера прорываются, так называемые, картерные газы, нарушающие стабильность работы силового агрегата. С целью их отведения, в конструкции предусмотрена специальная система вентиляции картера двигателя. Ее засорение может стать причиной выхода из строя двигателя внутреннего сгорания.

При помощи вентиляции картера двигателя излишки отработавших газов выходят наружу через выхлопную систему. Картерная вентиляция направляет часть газов в топливную систему с целью улучшения качества сгорания топливовоздушной смеси (рециркуляция). При этом существенно снижаются нагрузки на прокладку поддона и различные уплотнительные элементы.

Схема вентиляции:

От чего зависит давление в картере двигателя

При работе цилиндропоршневой группы через имеющиеся зазоры в картер прорываются газы, при этом давление повышается. Благодаря работе системы вентиляции, газообразные вещества отсасываются из картера, и давление снижается. Причинами роста давления служат: износ поршней, цилиндров, а также снижение эффективности работы вентиляционной системы.

Признаки повышенного давления в картере:

• большое количество дыма, выходящего из выхлопной системы;
• масляные потеки на трубе;
• снижение уровня моторного масла;
• присутствие капель смазки в воздушном фильтре.

Бензин в картере двигателя

При эксплуатации транспортных средств случается, что топливная жидкость проникает в картер двигателя и смешивается с моторным маслом. Такие смешивания приводят к высокой вероятности серьезных поломок, а также аварийных ситуаций. Если в составе масла находится небольшое количество бензина, силовой агрегат проработает некоторое время без изменений. Однако впоследствии дефекты все равно проявятся.

При попадании большого количества топлива в картер двигатель быстро выходит из строя. Наиболее частые последствия:

1. Нарушение рабочего цикла мотора.
2. Снижение скорости движения автомобиля.
3. Временные остановки силового агрегата.
4. Выход из строя элементов поршневой группы.
5. Повреждения карбюратора, приведшие к полной технической неисправности.

Чтобы предотвратить тяжелые последствия, рекомендуется проводить периодическую диагностику. Основные признаки, что в картер попало много бензина:

• появление нестандартных громких шумов, постукиваний в районе поршней;
• возросшее потребление топлива;
• снижение мощностных характеристик, машина с трудом преодолевает подъемы в гору;
• повышение уровня масла, изменение его состояния, видное невооруженным глазом;
• уменьшение количества охлаждающей жидкости.

Важно: При возникновении описанных симптомов необходимо срочно обратиться за консультацией в ближайший сервисный центр.

Защита поддона картера двигателя

Картер двигателя внутреннего сгорания получает большое количество повреждений по вине некачественных дорог. С целью предотвращения деформаций и серьезных поломок силового агрегата, автомобили оборудуются специальными приспособлениями под названием «защита поддона». Это устройство крепится к днищу авто. Оно способно предотвратить как механические повреждения, так и неблагоприятные воздействия окружающей среды.

Защита поддона картера двигателя разделяется на несколько видов, в зависимости от материалов изготовления:

1. Конструкционная сталь.
2. Алюминий.
3. Пластик.

Стальные листы наиболее востребованное сырье для изготовления защиты двигателя, благодаря сравнительно невысокой стоимости, и возможности восстановления первоначальной формы после деформаций, полученных в пути.

Алюминий – наиболее дорогой материал. Однако изделия из данного металла отличаются малым весом и повышенной прочностью.

Пластиковая защита уступает предыдущим вариантам по таким показателям, как эффективность и способность восстановления после удара. Такие листы имеют низкую сопротивляемость против точечных ударов. Основное их достоинство – небольшой вес.

Совет: Считается, что защита силового агрегата не является обязательным элементом автомобиля. Однако опытные водители рекомендуют устанавливать данный защитный элемент на транспортное средство во избежание получения серьезных повреждений картера двигателя.

Поддон картера двигателя

Запасной поддон картера двигателя стоит захватить собой тому, кто отправляется штурмовать серьезное бездорожье

Двигатель

Картер — нижняя часть блока цилиндров, а поддон — нижняя часть картера. Прикрывая собой коленчатый вал и другие детали кривошипно-шатунного механизма, он одновременно служит резервуаром системы смазки.

Конструкция и назначение поддона картера

Общая форма поддона картера напоминает ванну небольших размеров. В зависимости от конструкции двигателя и его расположения в подкапотном пространстве может иметь сложную конфигурацию днища, позволяющую избежать соприкосновения с расположенными под ним деталями подвески или трансмиссии, например, с редуктором переднего моста.

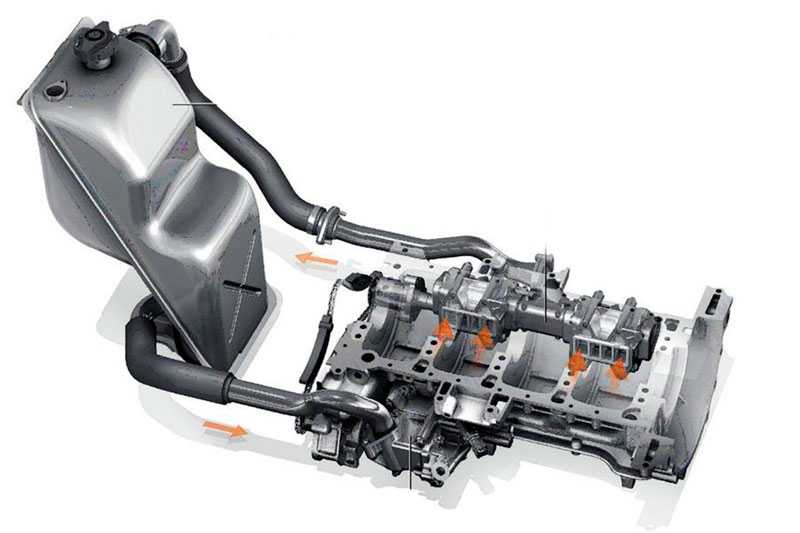

Выражение «сухой картер» означает, что запас масла для системы смазки хранится не в поддоне картера, а в дополнительном бачке

Основное назначение поддона картера – сбор масла, циркулирующего в системе смазки двигателя. Дополнительная функция – сбор мелких абразивных частиц, образующихся в результате трения металлических деталей друг об друга.

Избыток масла, не задействованного в данную секунду в рабочем процессе, собирается в поддоне картера, откуда его захватывает маслозаборник, чтобы пустить в дальнейшую циркуляцию.

Маслозаборник находится на небольшом расстоянии от дна поддона, а не на самом дне, чтобы металлическая стружка и другие продукты износа не попадали в каналы системы смазки. Мелкие частицы металла накапливаются на дне поддона, и их можно удалить из двигателя, сняв поддон. Нередко на дне поддона с внутренней стороны можно увидеть магнит или несколько магнитов, предназначенных для удержания на месте металлической стружки.

Чтобы масло на ходу не плескалось и не отливало от маслозаборника, на дне поддона предусмотрены противоотливные переборки

Отверстие с резьбовой пробкой на дне поддоне картера служит для слива масла и закрывается металлической пробкой с резьбой и уплотнительной шайбой. Уровень масла в поддоне проверяется с помощью масляного щупа через специальное отверстие в блоке цилиндров.

Крепление поддона к картеру производится с помощью болтов через специальную уплотнительную прокладку из пробки или резины (реже, при помощи герметика).

В сливное отверстие поддона картера можно вставить сделанный в виде пробки с резьбой небольшой электрический тен для подогрева масла зимой. Этот аксессуар можно найти и заказать в интернете

Успешное возвращение масла в область, где расположен маслозаборник, после его отбрасывания от коленчатого вала, обеспечивает горизонтальный отражатель. Он имеет наклонную конструкцию и устанавливается над поддоном.

Дополнительная функция поддона — защита деталей кривошипно-шатунного механизма от повреждений и грязи.

Особенности изготовления поддона картера

Изготавливается эта деталь из стали или алюминиевого сплава методом штамповки. Для изготовления поддона картера применяется сталь с высокими характеристиками вязкости, чтобы не допустить разрушения при ударах о твердые предметы. Дополнительные элементы наподобие противоотливных шторок привариваются к днищу после выхода детали из-под пресса.

Характерные поломки поддона картера двигателя

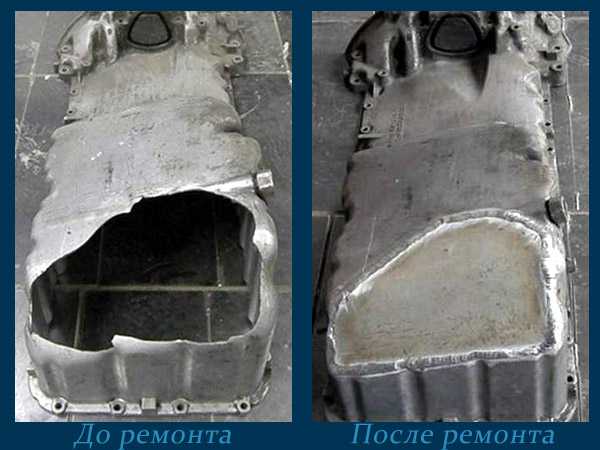

С поддоном картера может произойти практически единственная, но очень опасная поломка — его можно пробить.

Даже самые мощные и высокие автомобили не застрахованы от таких повреждений. Поддон картера – наиболее уязвимая часть двигателя, так как находится ближе всего к дороге, поэтому его легко пробить, наскочив на препятствие — крупный камень или другой твердый предмет.

Пробой поддона картера влечет за собой утечку масла из системы смазки. Это грозит серьезными повреждениями двигателю автомобиля, особенно, если течь не будет замечена вовремя, поэтому многие автолюбители прибегают к установке защиты поддона картера.

Что такое прорыв газов в двигателе? Что это означает?

Что такое прорыв газов в двигателе? Что это означает?

Прорыв газов в двигателе может повлиять на все дизельные двигатели, в том числе на ваши промышленные генераторы. Знание признаков и симптомов прорыва газов может помочь вам избежать этой проблемы в будущем.

Что такое прорыв газов в дизельном двигателе?

Прорыв газов в двигателе — это утечка топливовоздушной смеси или продуктов сгорания между поршнями двигателя и стенкой цилиндра в картер. Прорыв газов может происходить как в дизельных, так и в газовых двигателях.

Вы, вероятно, видели или слышали прорыв на дороге, когда проходили мимо автомобиля или автобуса с такими знаками. Те же проблемы, которые случаются с этими автомобилями или автобусами, могут возникнуть и с двигателем вашего генератора.

Насколько нормальным является прорыв газов?

Все двигатели имеют незначительный уровень прорыва газов, так как поршневые кольца не являются полностью водонепроницаемыми, даже в новых двигателях. Например, 12-литровый двигатель в хорошем состоянии может выделять 1,5 кубических фута в минуту (cfm) при нормальных рабочих температурах. Это число увеличивается до 3,5 кубических футов в минуту при более низких температурах.

Чрезмерное прорыв газов является признаком более серьезных проблем, которые необходимо устранить, прежде чем возобновить работу.

Просмотреть бывшие в употреблении генераторы

Каковы некоторые причины прорыва газов?

Blow-by происходит, когда внутреннее сгорание, которое происходит в камере сгорания вашего двигателя, выталкивает загрязняющие вещества, такие как воздух, топливо и влага, через поршневые кольца в картер. Если поршневые кольца вашего двигателя плохо подходят или плохо герметизированы, они не могут выдерживать давление, возникающее при сгорании, и вместо этого будут пропускать воздушно-топливную смесь и загрязняющие вещества.

Со временем, когда поршни двигателя движутся вверх и вниз относительно цилиндров во время нормальной работы двигателя, обе детали изнашиваются. Цилиндры становятся шире, а поршни меньше. Поршневые кольца также изнашиваются, что снижает их способность обеспечивать надежное уплотнение. Поскольку все части продолжают тереться друг о друга, эти проблемы становятся более преувеличенными, и количество прорыва газов может увеличиться.

Кроме того, любая сажа и отложения, оставшиеся от неполного сгорания, будут скапливаться на кольцах, мешать их уплотнению и могут еще больше ухудшить прорыв газов в двигателе.

Прорыв газов также может быть вызван:

• Плохие, сломанные или неправильно подобранные поршневые кольца
• Повреждения или дефекты поршня
• Зазоры или промежутки между поршневыми кольцами

Все эти проблемы создают пространство, в котором воздух и жидкости из двигателя могут попасть в картер и снизить компрессию двигателя.

Как проверить наличие прорыва газов

Двигатель вашего генератора может подавать несколько признаков прорыва газов, на которые следует обращать внимание. Некоторые симптомы прорыва газов в двигателе включают:

• Шумы: Громкие или шипящие звуки, исходящие от двигателя, которые могут сопровождаться облаками выхлопных газов или выхлопными газами, являются признаками прорыва газов.
• Белый дым: Одним из наиболее очевидных признаков чрезмерного прорыва газов является белый дым, исходящий из маслоналивной трубки или клапанной крышки.
• Масляная пленка: Еще одним контрольным признаком является слой масляной пленки вокруг трубы, так как прорыв газов приводит к тому, что несгоревшее топливо загрязняет масло и попадает в картер.
• Повышенный расход масла и топлива: Если вы заметили, что ваш генератор использует больше масла или топлива, чем обычно, это может быть признаком того, что значительная их часть просачивается в картер и вызывает прорыв газов.
• Накопление сажи: Прорыв газов способствует повышенному неполному сгоранию, что приводит к образованию сажи, которая остается на стенках цилиндров.
• Неравномерный холостой ход или пропуски зажигания: Если ваш генератор с трудом запускается или продолжает работать, причиной может быть просачивание газов, так как они влияют на важные процессы двигателя.

Как Blow-By влияет на двигатели?

Blow-by снижает общую производительность двигателя из-за потери компрессии. Дизельные двигатели работают с воспламенением от сжатия. Они преобразуют топливо в энергию, создавая давление в цилиндре, что создает тепло и воспламеняет дизельное топливо.

Когда цилиндр негерметичен, он не может выдерживать такое большое давление, что приводит к пропуску зажигания и снижению производительности двигателя. Кроме того, когда газы расширяются и проскальзывают мимо поршневых колец, они не могут эффективно толкать поршень вниз, чтобы заставить двигатель производить достаточную мощность во время рабочего такта, что приводит к падению мощности.

Blow-by также покрывает части впуска маслом и топливом. После износа и износа поршневых колец и стенок цилиндров в картер может попасть больше воздуха, топлива и влаги, что приведет к повреждению деталей.

Двигатели с прорывом газов также издают гораздо более громкий шум, чем обычно, и загрязняющие выхлопные газы выбрасываются из вентиляционных отверстий двигателя.

Прорыв газов также приводит к повышенному расходу топлива. Если такие компоненты, как воздух, топливо и влага, попадают в картер, они могут загрязнить и разбавить масло. Если в камере сжатия вашего двигателя остались какие-либо остатки газов, несгоревшего топлива, влаги, диоксида серы или частиц сажи, эти загрязняющие вещества могут попасть в картер. Оттуда они могут просочиться в двигатель и нанести значительный ущерб.

Проще говоря, прорыв газов в двигателе может снизить его общую эффективность и производительность, привести к дорогостоящему и трудоемкому ремонту или нанести непоправимый ущерб.

Как предотвратить прорыв газов

Если вы уже обнаружили прорыв газов в двигателе вашего дизель-генератора или хотите вообще избежать этой проблемы, двигатели без прорыва газов имеют решающее значение для дальнейшего успеха вашего бизнеса. Предотвратить прорыв газов, возможно, проще, чем устранять проблемы, которые он вызывает, и в долгосрочной перспективе это может сэкономить вам время и деньги.

Некоторые из лучших способов предотвращения прорыва газов включают:

Профилактическое обслуживание

Надлежащее техническое обслуживание двигателя является ключом к снижению вероятности прорыва газов в двигателе. Частая замена масла в двигателе поможет удалить любой твердый нагар, который, как известно, разрушает металлы. Добавление обработок и моющих средств к топливу и маслу поможет растворить твердые частицы и отложения в жидкой форме, чтобы их было легче удалить.

Высококачественные жидкости

Использование высококачественных масел и топлива также продлит срок службы двигателя и обеспечит правильное сгорание. Подходящие моторные жидкости предотвратят образование твердых побочных продуктов, таких как твердые частицы сгорания углеводородов, которые изнашивают металл.

Кроме того, вы должны регулярно собирать пробы масла и отправлять их специалисту для проверки масла на наличие посторонних частиц и остатков. Анализ масла может помочь вам узнать о любой деградации, происходящей в двигателе.

Как исправить Blow-By

Если в вашем двигателе наблюдаются симптомы прорыва газов, может потребоваться капитальный ремонт. Уделите первоочередное внимание работе с поврежденным двигателем, так как проблемы с прорывами газов могут увеличиваться по мере их продолжения. Хорошим первым шагом будет очистка или замена поршневых колец, а затем очистка или восстановление поверхности стенок цилиндров блока цилиндров. В качестве альтернативы вы можете полностью заменить двигатель или генераторную установку.

Если вы считаете, что в двигателе вашего генератора может случиться прорыв газов, или если вы ищете новый, бывший в употреблении, замену или аренду генератора, обратитесь к нам в Woodstock Power Company!

Опыт энергетической компании Вудстока

Промышленные эксперты Woodstock Power Company специализируются на коммерческих генераторных установках, обладая глубокими знаниями, чтобы помочь вам выбрать правильный коммерческий или промышленный генератор для ваших нужд.

Наши специалисты готовы помочь вам, от ответов на ваши вопросы о генераторных установках до помощи в выборе наилучшего выбора в нашем ассортименте на основе:

• Требования к пиковой и средней мощности
• Предпочтительный вид топлива: природный газ или дизельное топливо
• Портативность и стационарное питание
• Требования к основному и резервному генератору
• Свободное пространство и ограничения на вытяжку

Наши специалисты также могут обучить вас основным, непрерывным и резервным генераторам электроэнергии и научат вас, как найти лучший избыточный, новый или подержанный генератор для вашего приложения.

Мы предлагаем только самые лучшие генераторные установки, предоставляя вам генераторы, которые будут соответствовать вашему бюджету и принесут вам большую пользу.

Наши генераторы прошли тщательную проверку, обслуживание и проверку, чтобы гарантировать, что вы купите качественную машину, на которую можно положиться. Мы производим весь необходимый ремонт или модификацию наших бывших в употреблении генераторов, чтобы привести их в соответствие с отраслевыми стандартами, и полностью тестируем каждый генератор перед его продажей.

Благодаря нашему широкому выбору генераторных установок мы уверены, что вы найдете модель, которая наилучшим образом соответствует вашим эксплуатационным потребностям.

Мы также покупаем бывшие в употреблении генераторы в хорошем состоянии, поэтому, если вы уже модернизировали и хотите продать свою старую модель, свяжитесь с нашим отделом продаж!

Не стесняйтесь обращаться к нам с любыми вопросами, проблемами или запросами, чтобы узнать больше об опыте Woodstock Power Company и качественных продуктах и ​​услугах, которые мы предоставляем.

Позвоните нам сегодня по телефону 610-658-3242 или отправьте электронное письмо по адресу [email protected]. Кроме того, вы всегда можете посетить наш веб-сайт и заполнить нашу контактную форму!

Следуйте за нами на LinkedIn, YouTube, Facebook и Twitter для получения дополнительной информации о коммерческих генераторах!
