От того, насколько четко работает система зажигания, зависит мощность, экономичность и в целом качество работы двигателя. С учетом того, что топливно-воздушной смеси нужно некоторое время для сгорания, в норме ее воспламенение происходит в конце такта сжатия, т.е. перед подъемом поршня в верхнюю мертвую точку. Однако бывают случаи, когда искра свечи зажигания поджигает рабочую смесь не в оптимальный для этого момент, а раньше или позже. Это и называется раннее или позднее зажигание.

Общие признаки, указывающие на раннее или позднее зажигание

• затрудненный запуск мотора
• рост расхода топлива
• появление хлопков, которые отдают в систему выпуска, в карбюратор и т.д.
• падение мощности и приемистости ДВС
• неустойчивая работа в режиме холостого хода
• ухудшение отклика при нажатии на газ
• перегрев и детонация двигателя

На раннее зажигание указывают:

• металлический звонкий звук в области блока цилиндров
• плавающие обороты холостого хода
• нестабильная работа ДВС
• пауза после нажатия на педаль газа

На позднее зажигание указывают:

• потеря мощности двигателя
• существенный рост расхода топлива
• закоксовка мотора
• перегрев агрегата

Ездить на машине со сбитым моментом зажигания крайне не рекомендуется, т. к. это может привести к серьезным поломкам мотора. Поэтому, если в вашем автомобиле есть возможность самостоятельно регулировать УОЗ, обязательно периодически проводите корректировку зажигания.

Как выставить угол опережения зажигания?

Чаще всего для этих целей используется стробоскоп, если же прибора нет, прибегают к контрольной лампочке. В любом случае корректировка проводится на холостом ходу, на оборотах в 850-900 об/мин. Угол наклона момента зажигания находится в пределах от -1 до +1 градуса по отношению к верхней мертвой точке.

Если зажигание настраивать по стробоскопу, нужно:

1. прогреть мотор до выхода на рабочую температуру
2. подключить прибор к бортовой сети
3. открутить гайку крышки распределителя-прерывателя зажигания
4. надеть сигнальный датчик срабатывания на высоковольтный провод первого цилиндра
5. снять и заглушить шланг вакуум-корректора (если он есть)
6. направить свечение стробоскопа на шкив коленвала
7. запустить движок (работа на ХХ)
8. провернуть корпус трамблера
9. зафиксировать корпус прерывателя-распределителя так, чтобы метка на шкиве совпала с соответствующей меткой на ГРМ
10. затянуть фиксирующую гайку

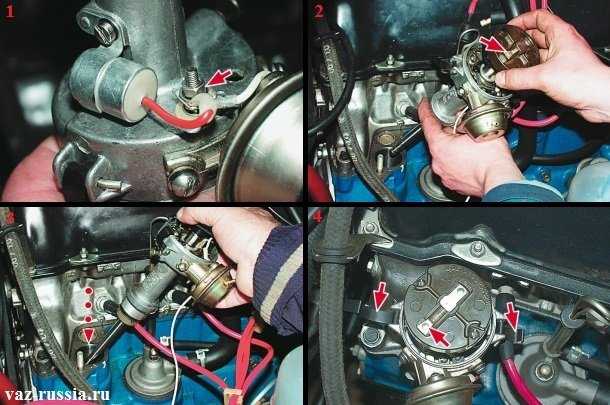

Если зажигание настраивать по контрольной лампочке, нужно:

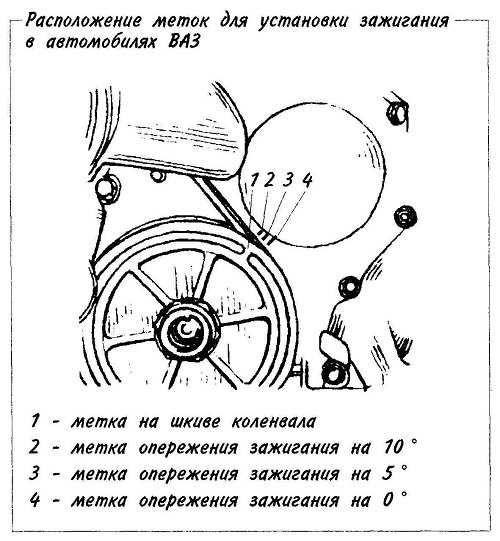

1. провернуть коленвал так, чтобы метка на его шкиве совпала с меткой на крышке ГРМ. При этом бегунок на распределителе зажигания должен указывать на свечной провод первого цилиндра
2. ослабить гайку распределителя
3. один провод лампочки соединить с проводом, который идет от трамблера к катушке зажигания, второй установить на массу
4. включить зажигание и вращать корпус трамблера по часовой стрелке, пока контрольная лампа не перестанет гореть
5. аккуратно повернуть корпус трамблера против часовой стрелки. Задача — определить положение, в котором лампочка загорается. В этом положении зафиксировать корпус трамблера, затянув гайку распределителя.

Описанные выше действия по корректировке относятся к карбюраторным моторам. Если же дело касается инжектора, то без вмешательства специалистов здесь ряд ли получится решить проблему. Дело в том, что на инжекторе все упирается в электронику, и за работу систем зажигания и впрыска отвечает электронный блок управления. Чтобы устранить ошибки и сбои, нужно перепрошивать «мозги» авто, для чего нужны специальное оборудование, определенные навыки и опыт.

Установка момента впрыска (зажигания) на КАМАЗ.

Необходимость регулировки возникает очень часто у водителей КамАЗа. Например, в поле оборвало пластины привода ТНВД, и что делать? Побежал за пластинами, поменял и тут надо обычными ключами без стробоскопов и прочей спецтехники, не то что бы уехать, но и продолжить работать дальше. Как же это сделать в полевых условиях? Все будет описано простым и понятным языком, но придется немного вникнуть в теорию…

Многие счастливые обладатели дизельной техники привыкли «момент впрыска» называть «зажиганием», как на бензиновом двигателе, но это не важно, главное понять смысл процесса.

Момент впрыска — это начало подачи дизельного топлива, когда поршень подошел к верхней мертвой точке при закрытых впускных и выпускных клапанах. Получается, поршень сжал воздух максимально, именно в этот момент надо подавать топливо.

Вообще, а зачем его настраивать? Почему с завода не поставят раз и навсегда, что бы мы не мучились?

Все просто! Для каждого двигателя момент впрыска свой, нет абсолютно одинаковых агрегатов и узлов, да и топливо тоже может отличаться банально — зимняя и летняя солярка.

Для этого нам и дана возможность его регулировки, хотя абсолютно на каждом двигателе есть МЕТКИ или ГРАДУСЫ… Если зажигание поставить точно по меткам машина будет конечно работать идеально, но если это эталонный двигатель, эталонный ТНВД, и ГОСТовское топливо. Метка — это своего рода ориентир, от которого надо исходить, иначе не было бы у нас возможности крутить-вертеть в поисках наилучшего.

На КамАЗе сам привод ТНВД ставится на шпонку со стороны коробки, а вот муфту ТНВД можно повернуть в двух вариантах с разницей в 180 градусов. Так вот обычно, когда зажимной винт привода находится сверху, тогда метка на ТНВД и на муфте должны быть друг напротив друга.

Итак, поставили все по меткам, затянули и можно заводить. Машина должна завестись, если нет запуска и с выхлопной идет белый дым, значит перепутали на 180 градусов. Открутили, повернули на 180 , затянули и теперь точно заводим. Если меток нет, или их там непонятное количество набитых ранее, то ставить надо примерно посередине регулировочных прорезей.

После того как завели машину надо понимать, а как же должен то работать двигатель, какой же он, тот самый «момент»? Чтобы это понять, надо знать признаки ПОЗДНЕГО и РАННЕГО момента.

Поздний момент впрыска — это когда поршень уже пошел вниз от ВМТ, и только тогда начинает поступать топливо, взрыв идет вдогонку. В работе двигателя это можно определить по некоторым признакам:

• Белый дым из выхлопа, особенно на холодном двигателе, и чем позднее , тем больше дыма.

• Тупо набирает обороты.

• Мягко работает.

• При плавном нажатии на педаль газа двигатель трясет на средних оборотах, потом его как бы прорывает и тряска исчезает на повышенных.

• Машина тупая и плохо тянет.

• Большой расход.

• Греется.

Ранний момент впрыска — это когда поршень еще не подошел к верхней мертвой точке, а топливо уже начало поступать, взрыв идет навстречу поршню. В работе двигателя это определяется по следующим признакам:

• Двигатель работает жестко.

• При резкой перегазовке или в нагрузку слышен звон, как будто клапанов, и чем выше температура двигателя, тем звон сильнее.

• При сильно раннем моменте впрыска возможен белый дым.

• Плохая тяга.

• Большой расход.

Как правило, момент выставленный по заводским меткам чуть поздноват.

Далее, допустим, поняли, что зажигание позднее и надо его поставить раньше, что делать, куда крутить?

Момент выставляется при рабочей температуре двигателя, но если явно видны признаки неправильной работы и на холодном, то можно уже начинать регулировку.

Выставляем привод таким образом, что бы метка была сверху, (можно и свою сделать) и отпускаем два болта на 17. Теперь надо понять что двигатель остается на месте, а крутится муфта ТНВД.

Раньше — двигать привод ТНВД по ходу движения, то есть по часовой стрелке.

Позже — двигать привод ТНВД в обратную сторону движения — против часовой стрелки.

И самое важное!!! Двигать привод надо по чуть-чуть, примерно на толщину спички от метки!!! И обязательно затягивать болты!!!

После чего запускаем двигатель и проверяем его работу, если изменений нет или работа машины все еще не устраивает, можно повторить, и двинуть еще немного. Это необходимо повторять до тех пор, пока при резкой газовке или в нагрузку не появится небольшой звон, тогда можно двинуть чуть обратно, и звон исчезнет, вот это и будет тем самым моментом.

Главное двигать на что-то ориентируясь и немного сразу, чтобы не запутаться.

Правильно выставленный момент впрыска, это наилучшая тяга, с наименьшим расходом топлива, а это очень важные показатели в работе любой машины.

Фирсов Роман

TNVD. ORG, 2022

Все права защищены.



Жаждите воспользоваться услугой классический секс от притягательных индивидуалок с веб-сайта http://prostitutkipermi365.party/klassicheckiy-seks, если вам нравится занимать реальную сторону и позволять индивидуалке всячески доминировать во время траха.

Спасибо, Ваше сообщение успешно отправлено!

Влияние задержки зажигания на характеристики сажи в цилиндрах дизельного двигателя большой мощности, работающего в условиях низких температур. (Конференция)

Влияние задержки зажигания на характеристики сажи в цилиндрах дизельного двигателя большой мощности, работающего в условиях низких температур. (Конференция) | ОСТИ.GOV

перейти к основному содержанию

• Полная запись
• Другое связанное исследование

Аннотация не предоставлена.

Авторов:

Бобба, Мохан Кришна;

Мускулус, Марк П.

Дата публикации:

01.10.2008

Исследовательская организация:

Национальная лаборатория Сандия. (SNL-CA), Ливермор, Калифорния (США)

Организация-спонсор:

Национальная администрация по ядерной безопасности Министерства сельского хозяйства США (NNSA)

Идентификатор ОСТИ:

1142612

Номер(а) отчета:

ПЕСОК2008-6741К
508945

Номер контракта с Министерством энергетики:

АК04-94АЛ85000

Тип ресурса:

Конференция

Отношение ресурсов:

Конференция

: Предлагается для презентации на Международном конгрессе и выставке SAE 2009, которые проходили 20–23 апреля 2009 г. в Детройте, штат Мичиган.

Страна публикации:

США

Язык:

Английский

Форматы цитирования

• MLA
• АПА
• Чикаго
• БибТекс


Бобба, Мохан Кришна и Мускулус, Марк П. Влияние задержки зажигания на характеристики сажи в цилиндрах дизельного двигателя большой мощности, работающего в условиях низких температур. . США: Н. П., 2008.
Веб.

Копировать в буфер обмена


Бобба, Мохан Кришна и Мускулус, Марк П. Влияние задержки зажигания на характеристики сажи в цилиндрах дизельного двигателя большой мощности, работающего в условиях низких температур. . Соединенные Штаты.

Копировать в буфер обмена


Бобба, Мохан Кришна и Мускулус, Марк П. 2008.
«Влияние задержки зажигания на характеристики сажи в цилиндрах дизельного двигателя большой мощности, работающего в условиях низких температур». Соединенные Штаты. https://www.osti.gov/servlets/purl/1142612.

Копировать в буфер обмена

@статья{osti_1142612,
title = {Влияние задержки зажигания на характеристики сажи в цилиндрах тяжелого дизельного двигателя, работающего в условиях низких температур.},
автор = {Бобба, Мохан, Кришна и Мускулус, Марк П.},
abstractNote = {Аннотация не предоставлена.},
дои = {},
URL = {https://www.osti.gov/biblio/1142612},
журнал = {},
номер = ,
объем = ,
место = {США},
год = {2008},
месяц = ​​{10}
}


Копировать в буфер обмена

Просмотр конференции (2,56 МБ)

Дополнительную информацию о получении полнотекстового документа см. в разделе «Доступность документа». Постоянные посетители библиотек могут искать в WorldCat библиотеки, в которых проводится эта конференция.

Экспорт метаданных

Сохранить в моей библиотеке

Вы должны войти в систему или создать учетную запись, чтобы сохранять документы в своей библиотеке.

Аналогичных записей в сборниках OSTI.GOV:

• Аналогичные записи

Performance Spark Advance: управление задержками зажигания

Двигатель

Написано Бобом Сабо и Дженнифер Сабо .

В двигателе внутреннего сгорания с искровым зажиганием цель опережения момента зажигания двигателя состоит в том, чтобы преодолеть задержку воспламенения. Задержка воспламенения происходит в течение времени, необходимого для полного воспламенения смеси свечой зажигания. Обычно это 15-35 градусов до ВМТ (верхней мертвой точки) рабочего такта в зависимости от частоты вращения двигателя.

Наилучшая мощность достигается, когда угол опережения зажигания установлен так, чтобы искра поджигалась раньше времени, чтобы достичь пикового давления примерно на 2 градуса после ВМТ. Это делается с помощью комбинации начального опережения, плюс центробежное или электронное управление опережением для скорости двигателя, плюс вакуумное или электронное опережение для нагрузки двигателя и эффекта дроссельной заслонки.

Тенденции опережения зажигания

•По мере увеличения числа оборотов требуется большее опережение зажигания.

• Для топлива с более высоким октановым числом требуется больше времени из-за меньшей скорости пламени.

• Для больших камер сгорания требуется больший угол опережения зажигания.

• Для принудительной индукции требуется меньше времени из-за более высокой скорости пламени.

• Для контроля за выбросами используется меньшее количество времени для уменьшения количества соединений смога.

• Для более богатых топливных смесей требуется больше времени из-за меньшей скорости пламени.

• Для спиртового топлива, которое работает богаче, чем бензин, обычно требуется больше времени.

• Для нитротоплива, которое богаче, чем метанольное топливо, характерно еще большее время.

Управление опережением зажигания — разомкнутый контур

Для систем разомкнутого контура, обычно используемых в карбюраторах или с механическим впрыском топлива:

• Начальное опережение — обычно 10–15 градусов перед ВМТ (верхняя мертвая точка)

• Центробежное опережение, если так оборудовано — обычно до 20 градусов до ВМТ, плюс обороты двигателя; больше опережения при высокой частоте вращения двигателя

• Вакуумное опережение может изменить опережение на 10 градусов. Обычно опережение добавляется за счет вакуума двигателя; больше заранее обычно при низких оборотах двигателя.

Электронное ограничение времени зажигания также добавлено для требований контроля смога. Более современные электронные системы зажигания модулируют опережение зажигания для различных условий вождения. Это типично для более ранних двигателей с механическим впрыском топлива и карбюраторных двигателей с обедненной смесью с конца 60-х годов.

В старых двигателях, таких как 40-х и 50-х годов, сигнал опережения вакуума исходил от впускного коллектора. На холостом ходу и в положениях дроссельной заслонки на низких оборотах из-за закрытой дроссельной заслонки возникал высокий вакуум в коллекторе. При низких уровнях мощности из-за закрытой дроссельной заслонки расход топлива и воздуха уменьшается. Скорость пламени замедляется, поэтому опережение искры было увеличено с помощью вакуумной диафрагмы, чтобы раньше начать зажигание.

В более поздних двигателях сигнал вакуума брался от карбюратора, который имел другую характеристику вакуума, более идеальную для выбросов. Удаление или изменение вакуумного сигнала в другом месте на впуске влияет на управляемость.

Управление опережением зажигания – замкнутый контур

В более новых системах зажигания синхронизация управляется компьютером в соответствии с функцией опережения зажигания с обратной связью. Оно может варьироваться в зависимости от температуры двигателя, положения дроссельной заслонки и нагрузки двигателя. Датчик детонации можно использовать для уменьшения времени, когда возникает детонация в двигателе.

Скорость пламени в различных видах топлива

Скорость пламени в спиртовом топливе выше, чем в бензиновом топливе на обедненных топливных смесях для шоссейных дорог. В одном испытании технологии сгорания скорость пламени метанола сравнивали со скоростью пламени бензина на бедных смесях для каждого соответствующего топлива. Скорость пламени горения метанола была на 42% выше, чем скорость пламени горения бензина. Для метанола требовалось меньшее время зажигания, однако опережение зажигания в гонках обычно больше для метанола, чем для бензина.

Обогащение смеси обычно используется для гоночных спиртовых топлив. Для богатых спиртовых смесей задержка воспламенения увеличивается. В результате обычно требуется больший угол опережения зажигания. Величина увеличенного тайминга для спиртового топлива очень зависит от степени обогащения.

Большее обогащение спиртового топлива обычно требует большего угла опережения зажигания.

Пример: Для продувочного бензина при температуре около двух атмосфер 28 градусов угла опережения зажигания обычно обеспечивают наилучшую мощность. Для того же продуваемого двигателя на спирту при более богатой смеси обычно 32 градуса ГРМ.

Пример: В ходе одного испытания технологии сжигания метанола было измерено снижение скорости пламени метанола на 22% при увеличении обогащения топлива на 19%. Увеличение времени было необходимо для лучшей мощности.

Для более мощных систем зажигания требуется меньший угол опережения зажигания. Для продувочного спиртового двигателя со старым магнето на 2 первичных ампера обычным явлением был угол опережения зажигания 38 градусов.
