Система охлаждения автомобильного ДВС предназначена для понижения температуры рабочих деталей, масла, и газов, которые нагреваются в процессе работы силового агрегата. Для большинства ДВС предназначенных к установке на машины сконструирована жидкостная система охлаждения. Кроме основного предназначения эта система выполняет еще ряд функций:

1. нагревает воздух в системе отопления салона
2. охлаждает масло в смазочной системе всего двигателя и трансмиссии
3. понижает температуру газовой смеси в системе рециркуляции выхлопных газов

Как выгнать воздух из системы охлаждения ваз 2114

Содержание

• 1 Конструкция и принцип работы системы охлаждения ВАЗ 2114
• 2 Как спустить воздух из системы охлаждения двигателя ВАЗ 2114
  • 2.1 Рекомендуем

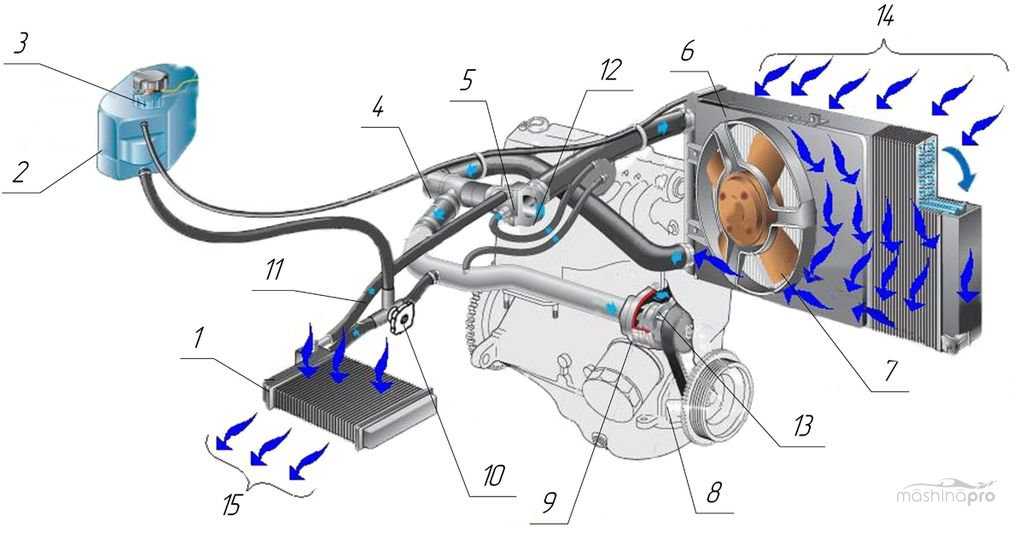

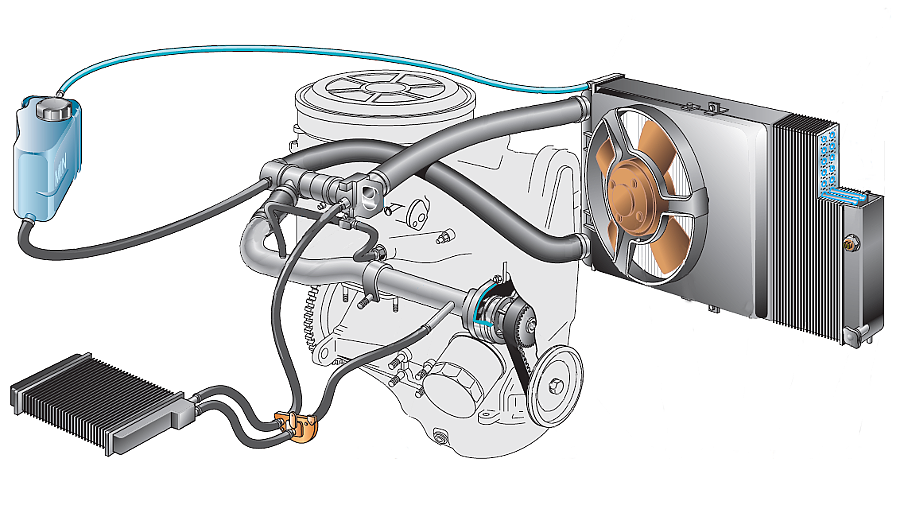

Конструкция и принцип работы системы охлаждения ВАЗ 2114

Одной из главных составляющих частей СОД является радиатор, потому что циркуляция по нему приводит к значительному понижению температуры проходящего тосола или антифриза, за счет потока встречного воздуха. Трубчатая конструкция радиатора во много раз повышает эффективность процесса охлаждения. В состав СОД входят также:

• четырехлопастной вентилятор, который вращается с помощью электродвигателя, включающегося при значительном повышении температуры тосола. В результате работы вентилятора увеличивается проток воздуха через радиатор охлаждения, и этот воздух получая ускорение понижает свою температуру еще до прохождения через трубочки устройства и соответственно повышает эффективность работы СОД;
• насос или помпа, это рабочий механизм, который прокачивает через себя жидкость приводя ее в движение в нужном направлении для нормальной, постоянной работы СОД, поэтому и сама система называется жидкостной, принудительной;
• радиатор системы отопления, тосол проходящий через его трубчатое тело нагревает воздух, который направляется в салон;
• расширительный бачок, он компенсирует изменения объема тосола из-за колебаний его температуры. Кроме того, через расширительный бачок производится дополнительный залив жидкости в систему при ее выработке;
• термостат — регулирует циркуляцию жидкости по большому или малому контуру в зависимости от температуры. Достаточно капризный прибор, часто на ВАЗ 2114 слив тосола надо делать из-за его отказа и необходимости замены;
• трубки, патрубки и проточенные в блоках каналы по которым осуществляется циркуляция тосола;
• датчик температуры охлаждающей жидкости, с его помощью автоматика двигателя осуществляет коррекцию в его работе, а также он служит сигнализатором для водителя о состоянии СОД.

Как спустить воздух из системы охлаждения двигателя ВАЗ 2114

Неисправности, возникающие в СОД, могут существенно испортить жизнь водителю. Например, когда образуется воздушная пробка в системе охлаждения, в салон перестает поступать хорошо прогретый воздух по причине того, что в печку отопителя тосол не поступает. Хуже охлаждается двигатель, отсутствует нормальный теплообмен в системе. В результате перегревается весь ДВС или отдельные блоки, что снижает ресурс силового агрегата. Искажается работа некоторых датчиков, что также негативно сказывается на общем состоянии автомобиля.

Почему образовываются воздушные пробки в системе охлаждения. Причин несколько:

• имеется подсос в системе, из-за неплотно затянутых патрубков. Более интенсивно это происходит зимой. При низких температурах пластик сжимается, и если вовремя не подтянуть хомуты, то пробка в системе охлаждения обеспечена;
• возможно неисправен клапан на крышке расширительного бачка;
• нарушена герметичность помпы;
• появились трещины или протечки на радиаторах охлаждения или отопления;
• обнаружился пробой прокладки ГБЦ.

Возможны более серьезные причины, такие как:

1. засорение радиаторов или патрубков, а также какие-то механические повреждения в них;
2. деформация или поломка крыльчатки помпы;
3. частичный отказ термостата;

Перед тем как удалить воздушную пробку из системы охлаждения ВАЗ 2114, необходимо тщательно ее продиагностировать на предмет засоров, поломок и негерметичностей. Это нужно сделать для того, чтобы проведенная затем работа не оказалась напрасной. Кроме того, надо обязательно проверить работоспособность термостата. Если он окажется полностью или частично неисправным, можно сколько угодно заниматься очисткой системы от воздуха, лучше работать она не станет.

Перед тем как приступить к работе надо подготовить тосол для долива в систему, если потребуется. Также, ветошь и, желательно, две пары перчаток — хлопчатобумажные, рабочие и хозяйственные, резиновые. Предстоит работать с агрессивной жидкостью, тем более нагретой до 80-90 градусов.

Существует несколько вариантов действий как выгнать воздух из системы охлаждения двигателя.

• Воздушная пробка образуется в верхней части системы. На ВАЗ 2114 это дроссельный узел. Чтобы до него добраться, требуется убрать накладку закрывающую двигатель сверху. После этого отсоединяется одна из двух трубок системы охлаждения подходящие в ДУ. Хомут надо оставить на ней, с тем, чтобы потом можно было как можно быстрее одеть ее назад и загерметизировать. Снять крышку с расширительного бачка и, закрыв горловину плотной тряпкой, вставить насос и создать давление в бачке, чтобы убрать воздушную пробку в системе охлаждения. После того как из отсоединенной трубки потечет тосол, необходимо быстро поставить ее на место и закрепить.

Некоторые специалисты рекомендуют дуть в горловину бачка для выдавливания тосола, однако делать этого нельзя по двум причинам. Главное, потому что тосол или антифриз для человеческого организма токсичный яд, и второе — для того чтобы эффективно дуть, надо напрягаться, а подобные «упражнения» мало кому полезны и могут вызвать спазмы.

• Еще один вариант как выгнать воздух из системы охлаждения ВАЗ 2114 заключается в следующем.

Не снимая патрубка с дроссельного узла, и не открывая крышки расширительного бачка, хорошо прогреть двигатель. После этого, предварительно надев перчатки отсоединить патрубок с ДУ и дать возможность выйти воздуху до того, как польется горячий тосол. Сразу же поставить трубку на место и надежно закрепить.

• И третий вариант, как спустить воздух из системы охлаждения на ВАЗ 2114.

Рекомендуем

Воздух в системе охлаждения ваз: причины и пути решения

Одной из основных причин выхода двигателя из рабочего состояния можно считать перегрев. В свою очередь, перегрев вызывается множеством причин, среди которых особо выделяется воздушная пробка в системе охлаждения. Результат – прекращение циркуляции ОЖ в системе, и очень быстрый (в течение нескольких минут или десятков минут) перегрев двигателя.

Воздушные пробки в системе охлаждения появляются достаточно часто, и застраховаться от них нельзя.

Причины попадания воздуха в систему охлаждения ВАЗ

Чаще всего причиной попадания воздуха в систему охлаждения являются негерметичные соединения. Разгерметизация соединений, в свою очередь, может произойти из-за небрежности самого владельца автомобиля. Своевременная диагностика и замена старых прокладок значительно снижают риск проникновения воздуха в систему этим путём. В первую очередь, речь идёт о прокладках ГБЦ и помпы.

В топ наиболее частых причин формирования воздушной пробки также полная или частичная замена охлаждающей жидкости. Поэтому после такой операции обязательно необходимо удостовериться, что воздух в систему не проник.

И, наконец, третьей по частоте причиной формирования воздушной пробки считается проблема с воздушным клапаном, расположенным в расширительном бачке. Клапан из-за износа или неисправности может «залипать», а в результате – пробка.

Какой бы ни была причина появления воздушной пробки, её следует устранить в экстренном режиме. В противном случае вы рискуете «попасть» как минимум на капитальный ремонт двигателя, а то и в гораздо более неприятную ситуацию дорожно-транспортного происшествия.

Пути решения проблемы воздушной пробки

Таких путей существует множество, но собственноручно реализовать можно две стратегии. Обе они реализуются на смотровой яме и со всеми необходимыми мерами предосторожности. Прежде всего, потребуются защитные перчатки, иначе не миновать ожогов охлаждающей жидкостью. Двигатель должен быть предварительно прогрет, чтобы охлаждающая жидкость начала циркулировать по системе.

Стратегия первая. Выдавливаем воздушную пробку

Устанавливаем автомобиль на смотровой яме и закрепляем его как минимум ручным тормозом и нейтральной передачей, а по возможности также с помощью клиньев. Двигатель в начале работ выключен.

Домкрат поможет приподнять автомобиль на 25-35 см. После этого со всеми предосторожностями открываем расширительный бачок, и только после этого заводим двигатель.

Включаем обогрев на максимальный уровень, и увеличиваем обороты минимум до трёх тысяч.

При этом доливаем охлаждающую жидкость, аналогичную циркулирующей в системе, в расширительный бачок. Возможно, делать это придётся в несколько этапов, чтобы заполнить ёмкость до максимальной отметки.

Теперь внимательно следим за термостатом: как только он откроется, следует со всеми мерами предосторожности несколько раз сдавить патрубок, ведущий снизу к радиатору.   С помощью такой нехитрой процедуры воздушная пробка попросту «выдавливается».

Проверить эффективность выполняемых действий можно, контролируя происходящее в расширительном бачке. Так, если причина действительно в воздушной пробке, из жидкости, заполняющей бачок, при каждом нажатии будут появляться воздушные пузырьки. Когда пробка будет устранена, пузырьки исчезнут.

Дополнительные способы проверить, действительно ли воздушная пробка устранена:

• воздуховоды автомобильного отопителя исторгают горячий воздух;
• все патрубки системы охлаждения горячие.

Завершающий этап – снимаем автомобиль с домкрата, доливаем охлаждающую жидкость.

Стратегия вторая. Выпускаем пробку через патрубок дроссельного узла

Устанавливаем автомобиль на смотровой яме и закрепляем его ручным тормозом, нейтральной передачей, а по возможности также с помощью клиньев. Как и в первом случае, запускаем двигатель и прогреваем его до открытия термостата (обычно это соответствует температуре около 90 градусов). После чего двигатель глушим.

Теперь необходимо, соблюдая все меры предосторожности, чтобы не обжечься, снять патрубок дроссельного узла, ослабив предварительно хомут. Из патрубка выйдет охлаждающая жидкость вместе с воздушной пробкой. В этой стратегии главное – как можно скорее вернуть патрубок на место и затянуть хомут, чтобы предотвратить повторное завоздушивание.

Минусом этой стратегии является необходимость реагировать на происходящее очень быстро – как только охлаждающая жидкость потечёт свободно, без пузырьков, патрубок нужно аккуратно и очень быстро подключить обратно к системе. В этот момент неопытные автомобилисты допускают немало ошибок и проблема может с первого раза не устраниться. К тому же такая стратегия работы приводит к значительному расходу охлаждающей жидкости, чего нет в первом варианте.

Профилактика воздушных пробок

Чтобы сохранить двигатель в порядке и свести к минимуму риск завоздушивания системы, необходимо помнить первое и самое главное правило – автомобиль нуждается в заботливом внимании своего владельца. И проявлением этого внимания должно стать обязательное ежемесячное техническое обследование системы охлаждения автомобиля. Впрочем, это требование означает лишь, что вы будете загонять автомобиль на смотровую яму и обследовать места возможных протечек охлаждающей жидкости, масла и прочих жидкостей. Такие профилактические осмотры можно и нужно делать самостоятельно – вы лучше узнаете свой автомобиль. Кроме того, это поможет вам контролировать расходы на техническое обслуживание и отказываться от операций, которые в действительности не актуальны, и научиться отличать таковые от по-настоящему необходимых.

Кроме того, охлаждающая жидкость в вашем автомобиле должна соответствовать требованиям качества и безопасности. Экономить на ней, равно как и на других расходных материалах для вашего авто не стоит. Ведь это – увеличение рисков не только для автомобиля, но и для вас, а также ваших близких. Полная замена охлаждающей жидкости на автомобилях ВАЗ должна производиться не реже, чем каждые пять тысяч километров.
