Ваз 2109 инжектор стартер не крутит: Не крутит стартер на автомобилях ВАЗ 2108, 2109, 21099

Отдельные ситуации

Если ВАЗ 21099 инжектор перестает заводиться, можно попробовать замкнуть контакты механизма по прямой.

Но иногда бывают нештатные ситуации, когда устройство перестает функционировать, рассмотрим несколько из них:

1. Инжекторный двигатель в мороз не запускается, но все устройства при этом работают нормально, АКБ заряжена. При отсутствии щелчок следует для начала произвести диагностику предохранительных компонентов, электроцепи, а также втягивающего реле. В том случае, если устройство щелкает, необходимо произвести замену реле.
2. Стартер крутит весь день, искра есть, но к вечеру двигатель перестал заводиться. Перед тем, как проверить стартер, необходимо полностью зарядить аккумулятор, после чего произвести очистку контактов как на батарее, так и на самом механизме. Если эти действия не помогли решить проблему, необходимо более тщательно проверить саму АКБ — попробуйте замкнуть контакты при помощи проволоки, при этом может появиться искра, которая ее расплавит. Если это не помогло, попробуйте пустить плюсовой заряд от аккумулятора напрямую на реле. Если изменений никаких, то узел придется заменить.
3. Если весь день автомобиль эксплуатировался нормально, но после пятиминутной стоянки перестал заводиться, можно попробовать замкнуть механизм. Замыкать напрямую необходимо два болта на реле, если это помогло, но впоследствии проблема опять проявилась, то разбирайте узел полностью. Вероятнее всего, проблема кроется непосредственно в стирании щеток. В этом случае их нужно будет поменять.
4. Узел не крутит совсем, но машину можно завести с толкача. Если проблема заключается не в стартере, то проверяйте блок предохранителей и замок зажигания. Но перед этим следует осуществить прозвон проводки — причина может крыться в окислении контактов.

 Загрузка …

Решение проблемы

1. Для начала нужно поставить свою «девятку» на нейтральную передачу, а также включить стояночный тормоз.
2. После этого открывается капот, вам необходимо найти кабель красного цвета на втягивающем элементе.

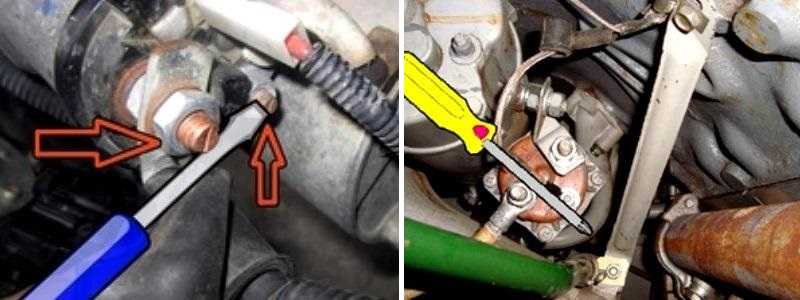

3. Используя толстую отвертку, нужно замкнуть клеммы на этом компоненте. При замыкании в разные стороны могут полететь искры — переживать не стоит, это нормальная ситуация.
4. Затем нужно попытаться завести двигатель. Если вы заметили, что стартер вкручивая стал нормально работать, то проблема не в нем. Если же устройство не крутит, то вероятнее всего, его надо будет поменять.
5. В том случае, если механизм исправный, от втягивающего реле необходимо демонтировать красный проводок, а на эту клемму необходимо подать напряжения от батареи. При наличии хлопка реле будет полностью исправным. Если же хлопка не было, то вероятнее всего, причина кроется именно в реле.
6. Провертите контакты на стартере, бывает, что из-за окисления перестает крутить.

Видео «Как завести мотор, если стартер не работает»

В случае выхода из строя узла можно попытаться завести двигатель путем замыкания контактов, об этом узнайте из видео (автор — Сергей Цапюк).

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

Не крутит стартер на ВАЗ 2109 – что делать, если стартер не срабатывает?

Здравствуйте, уважаемые автолюбители! Все. Но, особенно автолюбители ВАЗовских моделей. ВАЗовские стартера, несмотря на свою надежность, долговечность и выносливость, все же, рано или поздно выходят из строя.

Средний срок службы стартера составляет обычно 5-6 лет, что в два раза меньше срока службы двигателя. И будь-то неисправность стартера ВАЗ 21093, не крутит стартер ВАЗ 2109 или 21099 – проблему все равно придется решать путем диагностики, ремонта, а возможно даже замены этого компонента электрической части.

Так как по конструкции стартера ВАЗ отличаются совсем незначительно, примем к рассмотрению ситуацию, когда не крутит стартер ВАЗ 2109, 21099.

 Провернув ключ в замке зажигания, вы можете обнаружить что:

• не работает стартер ВАЗ 2109,21099 после однократного щелчка;
• не срабатывает стартер ВАЗ 2109, 21099 после целой «трели» из частых последовательных щелчков;
• реакция стартера на поворот ключа полностью отсутствует.

Что же делать, если стартер не срабатывает? Конечно же – искать причину этого явления и пытаться ее устранить.

Содержание

1. Не работает стартер ВАЗ 2109, 21099 после одного щелчка
2. Не срабатывает стартер ВАЗ 2109, 21099 после частых щелчков
3. Не срабатывает стартер ВАЗ 2109,21099 и реакция на поворот ключа отсутствует

Не работает стартер ВАЗ 2109, 21099 после одного щелчка

Причин, почему не крутит стартер ВАЗ 2109, 21099, после однократного щелчка, может быть несколько.

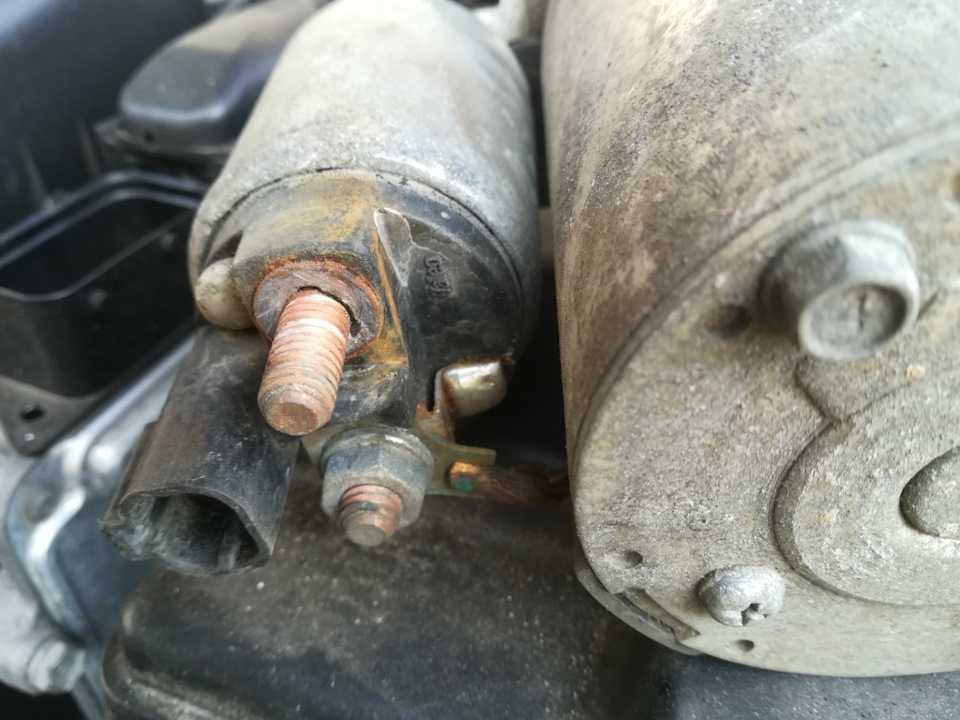

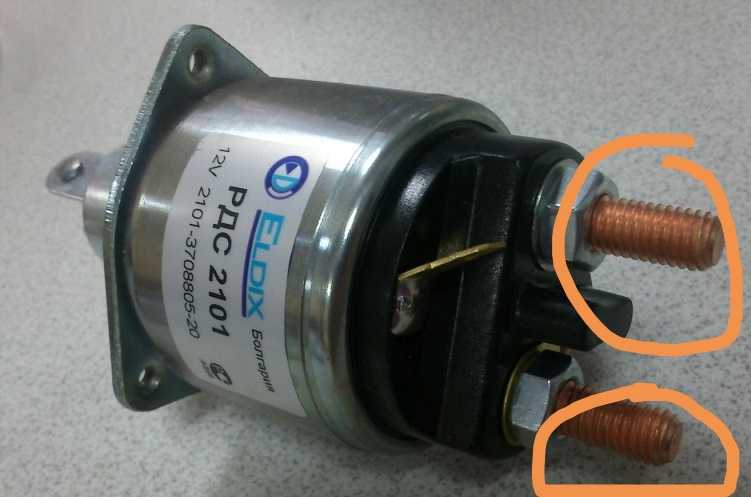

Возможно, подгорели силовые болты на втягивающем реле. Этот дефект приводит к тому, что из поданных 12В, на стартер доходит всего около 6-7В.

Может быть погнута, сломана  или как-то иначе деформирована вилка, которая выталкивает бендикс стартера. В этой ситуации бендикс не полностью подходит к маховику, сердечники в катушку входят лишь частично, не давая замкнуться контактам.

На звездочке бендикса стерлись зубья. Из-за этого втягивающее реле не может передать стартеру напряжение.

Также, причиной явления «одного щелчка» стартера  могут оказаться: как порядком изношенные щетки или втулки якоря, так и замыкание в обмотке.

Не срабатывает стартер ВАЗ 2109, 21099 после частых щелчков

Треск стартера в ответ на поворот ключа в замке может говорить о необходимости зарядить аккумулятор, проверить, не окислились и не ослабли ли на нем клеммы.

Многократные щелчки повторяются из-за того, что втягивающая обмотка втягивает сердечник, а удерживающая не может задержать и отпускает. Это может продолжаться до тех пор, пока батарея не сядет окончательно.

Не срабатывает стартер ВАЗ 2109,21099 и реакция на поворот ключа отсутствует

Отсутствие какой-либо реакции стартера на поворот ключа в замке иногда свидетельствует о коротком замыкании в обмотках (если при попытке запуска из стартера появляется дым и запах гари).

Если отсутствие реакции стартера не сопровождается «спецэффектами» в виде дыма и характерного запаха, стоит обратить внимание на состояние добавочного реле и контакты клемм аккумулятора.

Такая же реакция стартера наблюдается при частичном разрушении кольца в редукторе стартера.

Если стартер не отзывается на поворот ключа в замке, нужно учесть, что причина может крыться в самом ключе. Если проверка подтвердит это, для устранения неполадок достаточно будет всего лишь заменить ключ зажигания.

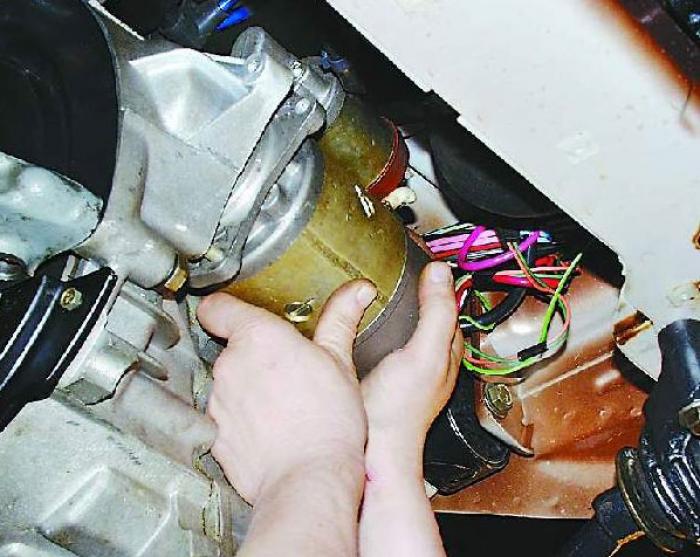

Также может случиться, что сняв и разобрав стартер, вы не обнаружите никаких повреждений. Не спешите заменять  его новым либо ехать в автосервис.  Возможно, после того, как вы почистите стартер, нанесете новую смазку и установите его на место, он вновь обретет жизнь.

После того, как найдете и устраните неисправность стартера, постарайтесь в будущем не провоцировать его повторную поломку, ведь этому маловесному устройству и без того приходится нелегко – от его исправности зависит вращение массивного маховика и начало движения всей поршневой группы двигателя.

Льёт свечи на форсунку что делать? Льет свечи ВАЗ-2110, 2109 (инжектор)

Наверное, каждый автолюбитель сталкивался с этой проблемой, когда после непродолжительного простоя машина вдруг отказывалась заводиться. А причин может быть десяток. Наиболее вероятная из них – это разряженный аккумулятор. Впрочем, может случиться и что-то другое — например, машина перестала заводиться из-за пролитого на свечи топлива. И не только для бензиновых автомобилей заливаются свечи. ВАЗ-2110 (инжектор), «приора» и многие другие машины не застрахованы от этой беды. Исключением не являются даже иномарки. Именно поэтому в сегодняшней статье мы рассмотрим, почему заливает свечи на форсунку и как возникает эта проблема.

Причины

Самая частая из них – неправильная работа электронного блока автомобиля. Что самое интересное — заливает свечи на форсунку чаще при зимних температурах, чем летом. И это не аномалия. Есть объективные причины. При низких температурах перемешивание топливно-воздушной смеси затруднено тем, что большое количество кислорода требует большого объема бензина при холодном воздухе. В связи с этим электронный блок управления подает сигнал на топливную форсунку, тем самым увеличивая объем подачи жидкости. Это основная причина залива свечи.

Что происходит в данный момент в двигателе? Форсунки подают топливо в камеру сгорания двигателя, стартер в это время пытается создать в цилиндре нужную компрессию, в то же время пытаясь произвести искру для генерации вспышки. Не следует забывать и о качестве нашего топлива – большое количество примесей и грязи усугубляет работу форсунок, отсюда и соответствующие неприятности.

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот наиболее распространенные причины, которые приводят к расходу масла в двигателе…

Как устроена выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

При идеальной компрессии свечи могут заводиться даже с минимального наддува, но это бывает только на новых автомобилях. Почему заливает свечи на инжектор чаще на авто старше 3-5 лет.

Что происходит?

В итоге получаем слабую искру, холодная компрессия не нормальные параметры. А форсунки в это время продолжают подавать бензин в камеру сгорания, который наполняет свечи, а те, в свою очередь, перестают генерировать искру для воспламенения смеси. Таким образом, автомобиль перестает нормально ехать, а при выкручивании свечей хорошо видно скопление посторонней жидкости на их поверхности.

Устранение неполадок

Как решить эту проблему? В инструкции по эксплуатации современного автомобиля написано так: «Если заливает свечи на инжектор, нужно их отжать и хорошенько просушить». Стартер нужно прокручивать в течение 10-15 секунд после удаления этих элементов. Далее высохшие заглушки возвращаются на свое место, после чего заводится двигатель. Этот способ предлагает нам исправить проблему автопроизводитель.

Но есть и другой народный способ устранения этой беды. Если заливать свечи на морозе (инжектор) перед тем, как их отжать и просушить, следует запустить двигатель следующим образом. Для инжекторного двигателя внутреннего сгорания педаль газа нажимается до упора, стартер крутит двигатель около 10-15 секунд, затем педаль отпускают. В большинстве случаев помогает завести машину. Суть этих манипуляций заключается в продувке воздухом «мокрых» свечей (при этом подача топлива перекрывается).

Что делать, если двигатель после этого не заводится?

В этом случае необходимо просушить эти вещи. В целом свечи, которые идут на инжекторные моторы, ничем не отличаются от тех, что устанавливаются на бензиновые, поэтому следующий способ можно считать универсально применимым.

Этот метод заключается в следующем. После выкручивания свечи специальной щеткой очищают металл от скопившихся отложений, затем просушивают в обычных сушилках. Как вариант, можно подержать их над конфорками газовой плиты. Далее проверяем зазор и насухо вкручиваем свечу на место. В этом случае двигатель гарантированно заводится при любой температуре.

Что делать если заливает свечи на форсунку каждый день?

Дело в том, что бензин каждое утро поступает туда. Конечно, каждый день проводить подобные работы по сушке быстро надоедает даже самому терпеливому автолюбителю, поэтому в такой ситуации отправили машину на диагностику. Вы можете заказать эту услугу за СТО, и Вы сможете сделать все своими руками. В последнем случае следует провести диагностику свечей на качество выработки искры, ее выхода из катушки зажигания, проверить чистоту форсунок и датчика Холла. Возможно проблема кроется в одном из этих пунктов.

При каких условиях свеча не заливает бензин?

Так вдруг сегодня утром не столкнулся с подобной проблемой в гараже, держу машину всегда в хорошем техническом состоянии. Условия, исключающие возникновение данной проблемы:

1. Исправный стартер.
2. A Хорошо заряженный аккумулятор.
3. Качественные свечи и высоковольтные линии электропередач.
4. Своевременная чистка и регулировка топливной форсунки форсунки. Не рекомендуется использовать в баке специальные добавки. Лучше всего чистить форсунки с помощью предназначенного для этого оборудования (в случае чего такие приспособления можно изготовить самостоятельно). Льют свечи (ВАЗ-2110 — инжекторные — в том числе) часто именно по этой причине.
5. Наличие качественного бензина. На наших заправках найти сложно, но чтобы не было неприятностей, найдите сеть заправок, где продают действительно качественный бензин, и постоянно заправляйтесь там. Будьте уверены, что риски преждевременного загрязнения топливной системы снизятся в десятки раз.

Напоследок отметим еще один популярный метод профилактики. По его словам, следует регулярно (3-4 раза в неделю) на 10 секунд повышать обороты двигателя до красной шкалы (4,5-5 тыс. об/мин) для самоочистки от нагара в камере сгорания двигателя.

Итак, мы рассмотрели факторы образования топлива в свечах и узнали пути решения этой проблемы.

БЫТЬ: https://www.tostpost.com/be/a-tamab-l/17327-zal-vae-svechk-na-nzhektary-shto-rab-c-zal-vae-svechk-vaz-2110-2109- nz.html

Германия: https://www.tostpost.com/de/autos/17332-f-llt-die-kerzen-auf-dem-injektor-was-zu-tun-ist-f-llt-kerzen-vaz-2110. HTML

ES: https://www.tostpost.com/es/coches/17340-inunda-las-velas-en-el-inyector-que-hacer-inunda-las-velas-vaz-2110-21.html

КК: https://www.tostpost.com/kk/avtomobil-der/17326-zalivaet-b-lteler-inzhektore-ne-steu-kerek-zalivaet-svechi-vaz-2110-21. html

PL: https://www.tostpost.com/pl/samochody/17302-zalewa-wiece-na-pi-ro-wtryskiwacz-co-robi-zalewa-wiece-vaz-2110-2109-w.html

ПТ: https://www.tostpost.com/pt/carros/17302-enche-as-velas-no-injector-o-que-fazer-enche-as-velas-vaz-2110-2109-in.html

TR: https://www.tostpost.com/tr/arabalar/17333-sel-mum-enjekt-r-zerindeki-reset-ne-yapmal-y-m-sel-mum-vaz-2110-2109-e.html

Великобритания: https://www.tostpost.com/uk/avtomob-l/17319-zaliva-sv-chki-na-nzhektor-scho-robiti-zaliva-sv-chki-vaz-2110-2109-nz.html

Сервисные решения: сценарий «CKP»

Автор: Владимир Постоловский, Перевод Олле Гладсо, инструктора Технического и муниципального колледжа Риверленд Альберт Ли, Миннесота

Сигнал положения или скорости вращения датчика положения коленчатого вала ( CKP) содержит много информации о двигателе. Когда двигатель работает, цилиндры двигателя нажимают на шейку коленчатого вала.

Вот почему коленчатый вал кратковременно ускоряется после верхней мертвой точки (ВМТ) в такте расширения (или сгорания). Если бы топливо не воспламенялось в цилиндре, ускорения не было бы.

Вместо этого коленчатый вал замедлится. Таким образом, вклад мощности от каждого цилиндра можно определить, наблюдая за ускорением и замедлением коленчатого вала.

Даже если блок управления двигателем постоянно регулирует скорость оборотов двигателя на холостом ходу, чтобы поддерживать скорость в заданном диапазоне, разгон и торможение от цилиндров двигателя присутствуют.

Сигнал датчика CKP вместе с сигналом зажигания от цилиндра ГРМ (обычно цилиндр №1) содержит информацию о значительном количестве параметров двигателя.

Анализ этих сигналов позволяет:

• оценить статическую и динамическую компрессию для каждого цилиндра;

• выявить неисправности в системе зажигания;

• оценить состояние форсунок;

• получить информацию об угле опережения зажигания;

• определить характеристики вращения маховика; и

• выявить отсутствующие и погнутые зубья маховика.

Сигнал датчика CKP вместе с сигналом опережения зажигания можно записать с помощью USB-автоскопа (или осциллографа) и проанализировать с помощью скрипта «CKP».

Скрипт CKP способен анализировать сигнал датчика скорости/положения коленчатого вала двигателя, работающего в паре с маховиками с любым количеством зубьев и с зазорами или без них типа 60-2, 36-1, 60-2- 2, 36-2-2-2 и так далее.

Основным требованием является жесткое крепление маховика или гибкой пластины к коленчатому валу. Цепные или ременные крепления маховика дадут плохой результат, так как в этом случае происходит значительное сглаживание сигнала от коленчатого вала.

Скрипту CKP требуется минимум информации для анализа — сигнал датчика коленвала, сигнал зажигания от цилиндра ГРМ, количество цилиндров в двигателе, порядок включения и начальный угол опережения зажигания. Подробное описание результатов анализа, отображаемых во вкладках скрипта отчета «CSS», приведено ниже.

Вкладка «Отчет» (Кадр 1)
В первой строке данной вкладки указано название и версия анализатора сценариев. Это помогает убедиться, что используется последняя версия программного обеспечения.

Затем отображаются результаты анализа, выполненного этим скриптом:
• Количество зубьев на один оборот коленчатого вала:

• Формула привода маховика, который работает вместе с датчиком частоты вращения/CKP.

Например, «60-2» означает, что у диска 60 зубьев, два из которых отсутствуют.

Примечание: Ford часто использует маховики с формулой 36-1; новый дизель Volkswagen – 60-2-2, Subaru – 36-2-2-2.
Если сигнал с ДКП записывается с помощью зубчатого венца маховика, зазоров не будет и зубьев обычно будет 136.

• Отклонение при определении числа зубьев:
Значение отклонения формулы расчета маховика.

• ВМТ первого цилиндра совпадает с номером зуба: это количество зубьев от маркерного зуба. Этот зуб может располагаться прямо напротив датчика скорости/CKP, когда поршень синхронизирующего цилиндра находится в ВМТ.

ВМТ также может указываться как количество зубов, удаленных от отсутствующего зуба (сигнал).

Если на тормозном колесе коленчатого вала обнаружен отсутствующий зуб, то приложение рассчитывает количество зубьев от отсутствующего зуба до ВМТ 0° цилиндра ГРМ.

Если нет отсутствующих зубьев, то первым зубом будет зуб, расположенный под углом 180° к датчику положения коленчатого вала, когда поршень первого цилиндра находится в ВМТ.

Следует отметить, что точность количества зубьев по прохождению зубьев до ВМТ зависит от точности заданного пользователем начального угла опережения зажигания. Также на этой вкладке находятся советы для диагноста, а также сообщения об ошибках, которые могут отображаться.

Вкладка «Эффективность (ускорение)»
(кадры 2-6)
В нашем первом наборе кадров (2-6) мы видим, как серая кривая показывает мгновенную частоту вращения коленчатого вала.

Цветные кривые показывают эффективность каждого цилиндра двигателя. Чем выше кривая ускорения, тем мощнее цилиндр. Цилиндр, который вообще не работает, создает замедление коленчатого вала, в результате чего форма волны находится ниже черной горизонтальной оси.

Тестовый автомобиль: Audi A6 1995 V6 2.6L :

Симптом: Попеременное отсоединение форсунки цилиндра №4 и цилиндра №5.

Во время записи двигатель изначально работал на холостом ходу. Электрический разъем форсунки четвертого цилиндра был отсоединен, а затем снова подсоединен. Затем такая же процедура применялась для цилиндра № 5.

Заметили интересную особенность в алгоритме работы блока управления двигателем. После отключения форсунки двигатель начал трясти.

В результате ЭБУ моментально реагировал на уменьшение мгновенной частоты вращения коленчатого вала, и для сохранения заданных оборотов двигателя на холостом ходу повышал КПД следующего по порядку зажигания цилиндра за счет опережения опережения зажигания. Во время записи дроссельная заслонка плавно открывалась.

Эти графики показывают, что вклад мощности от каждого цилиндра увеличивается при открытии дроссельной заслонки. Затем дроссельная заслонка была резко закрыта.

Вклад мощности от каждого цилиндра упал ниже нулевой линии. После этого двигатель продолжал работать на холостых оборотах.

Затем резко открылась дроссельная заслонка. Графики также показывают значительное увеличение вклада мощности от каждого цилиндра. Как только обороты двигателя достигли 3000 об/мин, зажигание выключили, но дроссельную заслонку удерживают в полностью открытом положении до полной остановки двигателя.

Как только зажигание выключается, начинает снижаться частота вращения коленчатого вала.

В этот момент двигатель работает как воздушный насос. Двигатель всасывает воздух, сжимает его, а затем выбрасывает. (Зажигание отсутствует и обычно нет топлива, так как зажигание выключено.)

В результате сжатый воздух в цилиндре (после прохождения поршнем ВМТ на такте сжатия) действует как пружина и давит на шейку коленчатого вала.

Чем больше воздуха было сжато в цилиндре, тем мощнее «толчок». Расчетное ускорение коленчатого вала на этом этапе зависит только от механической работы двигателя и не зависит от состояния системы зажигания или состояния системы подачи топлива.

Другой экземпляр был записан на карбюраторный двигатель — ВАЗ 2109 1.5L .

Эффективность цилиндра №3 снизилась из-за утечки. Кривая ускорения третьего цилиндра на холостом ходу расположена ниже черной нулевой линии ( кадр 5 ).

Это свидетельствует о значительном снижении КПД данного цилиндра. Двигатель имеет пропуски зажигания. Другими словами, двигатель трясется.

Интересно, что при открытии дроссельной заслонки КПД этого цилиндра увеличивается. Однако по сравнению с другими цилиндрами он имеет более низкий КПД.

По этому графику фазы разгона (по мере замедления оборотов двигателя при полностью открытой дроссельной заслонке и при выключенном зажигании) видно, что по мере снижения оборотов двигателя форма ускорения третьего цилиндра отклоняется больше и более вниз от кривой ускорения всех других цилиндров.

Этот символ диаграммы отклонения указывает на пониженную рабочую компрессию в данном цилиндре.

Измерение компрессии с помощью манометра обычным способом с использованием пускового устройства дало следующие результаты: цилиндр 1 = 12 бар, цилиндр 2 = 14 бар, цилиндр 3 = 7 бар и цилиндр 4 = 12 бар (174, 203, 102, 174 psi соответственно).

Примечание: Двигатель в этом примере не оснащен датчиком положения коленчатого вала. В данном случае сигнал регистрировался с помощью индуктивного датчика (датчика Lx), установленного вблизи зубьев маховика, который входит в зацепление с шестерней стартера при пуске двигателя. Датчики индуктивного типа (часто называемые переменным магнитным сопротивлением или VRS) часто используются в качестве датчиков коленчатого вала, распределительного вала и скорости вращения колеса.

(Можно также использовать датчик оптического типа.) Ранее мы заявляли, что скрипт «CKP» способен записывать и анализировать сигнал практически любого датчика вращения, а также определять любую скорость любого маховика, пока на нем жестко закреплен на коленчатом валу диагностируемого двигателя.

На последней фазе графика разгона ( Кадр 6 ) учитывается падение оборотов двигателя при полностью открытой дроссельной заслонке, при выключенном зажигании. Вклад одних цилиндров меньше, чем других во всем диапазоне оборотов двигателя. Это свидетельствует либо о недостаточном наполнении цилиндра воздухом, либо о том, что степень сжатия в цилиндре снижена (возможно, из-за погнутого штока).

Таким образом, скрипт «CKP» может точно определить неисправности в механической части двигателя. Поскольку топливо и/или искра исключены из уравнения, изменения момента зажигания и подачи топлива не влияют на измерение.

Аналогично, сценарий «CKP» может идентифицировать периодические и трудно диагностируемые механические проблемы, такие как клапаны, которые периодически заедают в открытом или закрытом положении. Вклад цилиндра в мощность зависит от качества и количества воздушно-топливной смеси, качества искры зажигания, точности опережения зажигания, а также механических условий, влияющих на компрессию двигателя (клапаны, погнутые штоки).

Неисправности системы зажигания могут быть эффективно диагностированы, потому что этот тип неисправности будет влиять на работу цилиндра при определенных условиях и никак не влияет на другие условия.

Неисправная катушка зажигания
Кривая ускорения, относящаяся к неисправной катушке зажигания, выделит затронутые цилиндры.
Отказ системы зажигания, как правило, приводит к тому, что затронутые цилиндры вообще не вносят вклад в мощность. Частичное снижение вклада мощности обычно не наблюдается при отказах системы зажигания.

Возможны некоторые исключения из этого правила (например, слабая искра или искра в неподходящий момент). Неисправность системы зажигания может привести к снижению компрессии, если ее не остановить в течение определенного периода времени. (На кольцевое уплотнение может повлиять снижение давления в цилиндре, вызванное недостаточным сгоранием.)

Диагностика загрязненных форсунок
На холостом ходу этот двигатель имеет явные пропуски зажигания. Последняя фаза графиков разгона (во время торможения двигателя из-за выключения зажигания) указывает на то, что двигатель механически исправен. Наполнение цилиндра и компрессия нормальные и одинаковые для всех цилиндров.

КПД цилиндров при торможении неодинаков, но ни один цилиндр не дает пропусков зажигания полностью. Наиболее вероятной причиной этого типа проблем без каких-либо явных механических проблем является подача топлива. Измерение расхода форсунок на испытательном стенде дало следующие результаты: 64 мл, 80 мл, 40 мл, 60 мл.

В заключение, если последняя фаза графика (при выключенном зажигании) не указывает на проблему, а график при зажигании указывает на частичную потерю вклада цилиндра (но не полностью), наиболее вероятной причиной является проблема с подачей топлива, например неисправная или забитая форсунка. Этот метод может обнаружить частично забитую форсунку до того, как это окажет существенное влияние на эффективность двигателя. Это избавляет техника от необходимости демонтировать форсунки для проверки их расхода без уважительной причины.

Следует отметить, что если двигатель оснащен двумя свечами зажигания на цилиндр и искра есть только на одной из свечей зажигания, доля мощности от этого цилиндра может быть снижена на 10-20%.

Сценарий «CKP» может служить хорошим инструментом для диагностики периодических пропусков зажигания и/или неравномерной работы двигателя. Сценарий сам по себе не может определить, является ли причиной проблема с зажиганием или подачей топлива, если цилиндр вообще не вносит вклад в мощность.

Однако, если мы подливаем топливо в двигатель во время его работы и на неисправном цилиндре увеличивается вклад цилиндра, причиной пропусков зажигания является нехватка топлива, например, из-за забитой форсунки.

Вкладка «Момент зажигания до ВМТ1 (Относительный угол опережения зажигания)» (Кадры 7 и 8)
Скрипт может рассчитать угол опережения зажигания и отобразить результат в графическом виде. Кадры 7 и 8 относятся к результату анализа сценария опережения зажигания. Результат показывает изменения синхронизации, вызванные оборотами двигателя и нагрузкой.

Тестовый автомобиль: Renault Laguna:
Графики показывают, что момент зажигания больше опережает при средней нагрузке на двигатель по мере увеличения оборотов (зеленая кривая), чем при большой нагрузке.

Следующий пример записан с бензиновым двигателем ВАЗ 2108.

В этом двигателе используется карбюратор и распределитель с механическим вакуумом и центробежным опережением.

График показывает отсутствие коррекции угла опережения зажигания при увеличении оборотов двигателя.

Центробежный механизм опережения зажигания не работает. Однако изменение синхронизации при манипулировании дроссельной заслонкой показывает, что опережение вакуума работает так, как предполагалось. Этот скрипт в чем-то похож на скрипт «Px». Сценарий «Px» вычисляет абсолютное значение момента зажигания, тогда как сценарий «CKP»
вычисляет относительное значение. Это означает, что когда сценарий «Px» вычисляет угол опережения зажигания как 10°, тогда угол опережения зажигания составляет это число градусов от ВМТ. Если сценарий «CKP» отображает 10°, то угол опережения зажигания отклоняется на это число градусов от начального момента, который был установлен.

По этой причине сценарий «CKP» не может использоваться для установки начального угла опережения зажигания. На графике область нуля градусов выделена серым цветом, чтобы показать, что это не абсолютное измерение.

Даже если график или диаграмма дает только относительные значения, можно легко увидеть проблемы опережения синхронизации, вызванные неисправными механизмами управления синхронизацией (электронными или механическими).

Вкладка «Зубчатый диск к ВМТ1 (Маховик)» ( Рамы 9 и 10 )
Скрипт «CKP» автоматически определяет количество зубьев и зазоров на маховике и их расположение относительно ВМТ маховика. синхронизирующего цилиндра и создает диаграммы, показывающие характеристики маховика и датчика положения коленчатого вала.

Один пример записан с двигателя ВАЗ 2107, оснащенного впрыском топлива. Черная диаграмма (кадр 9) показывает наличие и/или отсутствие зубов. В этом случае отсутствуют два зуба в области 120° до ВМТ.

Красная диаграмма показывает отклонение между зубьями. Если расстояние между зубьями меняется (например, из-за погнутого или сломанного зуба), будет показано отклонение.

Также здесь будет отображаться погнутый или иным образом деформированный маховик. Если вариация составляет более 2%, красная диаграмма будет находиться за пределами розовой области.

На некоторых двигателях маховик может быть специально сконструирован с отсутствующим одним или несколькими зубьями. Цель отсутствующего зуба или зубьев состоит в том, чтобы создать ссылку для компьютера управления двигателем. ВМТ цилиндра ГРМ может быть показана, например, с отсутствующим зубом. В 1-, 2- и 4-цилиндровых двигателях красная диаграмма будет иметь циклическое, почти синусоидальное изменение. Это связано с тем, что все цилиндры будут находиться в мертвой точке одновременно.

Например, в 4-цилиндровом двигателе, когда цилиндры №1 и №4 находятся в ВМТ, цилиндры №2 и №3 будут в НМТ (нижняя мертвая точка).

В этот момент времени вся кинетическая энергия накапливается в маховике и коленчатом валу. Из-за этого даже без нагрузки на двигатель вращение коленчатого вала неравномерно и изменение скорости распознается скриптом «CKP» как небольшое отклонение положения зубьев.

Для 3-, 5- и 6-цилиндровых двигателей и более характер вращения коленчатого вала более равномерный. Зеленая диаграмма показывает уровень сигнала от датчика CKP. Амплитуда выходного сигнала этого датчика, в том числе, зависит от скорости вращения коленчатого вала.

Алгоритм расчета уровня сигнала на данном графике разработан таким образом, что расчетный уровень сигнала не зависит от скорости вращения коленчатого вала. Таким образом, расчетная мощность сигнала зависит от самого датчика, маховика и расстояния между датчиком и зубьями маховика.

Если зеленая диаграмма расположена ниже оси светло-зеленого цвета, воздушный зазор между датчиком и маховиком может быть слишком большим. Кроме того, на зеленой диаграмме четко показано изменение скорости маховика.
На следующем кадре показан маховик с более выраженными проблемами, чем в предыдущем примере.

Этот пример был записан для автомобиля Alfa Romeo 146 с двухконтурным двигателем объемом 1,4 л. Точность соосности зубьев низкая и шаг зубьев «гуляет» в пределах ±2%. Отсутствующие зубы расположены ближе к ВМТ, чем в предыдущем примере.

Следует отметить, что диаграммы во вкладке «Маховик» показывают только постоянные неисправности, связанные с конкретным маховиком. Если сигнал с датчика CKP будет периодически искажаться, это отразится только на графике мгновенных оборотов двигателя во вкладке «Разгон» в виде искажений этого графика.

Искажения сигнала датчика скорости/положения из-за ненадежных электрических соединений.

Диагностика дизеля
Скрипт «CKP» применим для диагностики дизеля, и актуален тем, что не все системы управления дизелями позволяют выводить через сканер информацию о работоспособности каждого цилиндра. И те, которые позволяют вам видеть такую ​​информацию, в большинстве случаев будут отображать только данные о значениях подачи топлива по цилиндрам на холостом ходу или на более низких оборотах. Это связано с тем, что компьютеру требуется относительно стабильная скорость вращения для выполнения этого типа теста.

При работе с дизельным двигателем мы должны использовать другие средства синхронизации с цилиндром ГРМ, так как нет свечи зажигания, от которой можно получить сигнал синхронизации. Если на топливораспределительной рампе есть датчик давления, этот датчик можно использовать для синхронизации.

Если датчик встроен, например, в форсунку третьего цилиндра, начните с цилиндра №3 в порядке включения. Итак, для четырехцилиндрового двигателя с порядком работы 1-3-4-2 используйте 3-4-2-1. Запустите порядок зажигания с номером цилиндра, который используется для синхронизации.

Для систем впрыска дизельного топлива, использующих систему Common Rail, и для систем со встроенными форсунками можно использовать датчик тока с чувствительностью 100 мВ/А.
