Опережение впрыска (Diesel)

О том, что опережение впрыска топлива для дизельных двигателей очень важно, объяснять никому не надо. Естественно, для каждой частоты вращения двигателя оптимальным будет какое-то определенное значение угла опережения, например, для холостого хода 800 об/мин – это 3°, 1000 об/мин — 4°, 1500 об/мин — 5° и т.д. Для достижения такой зависимости, которая, кстати, не является линейной, в корпусе ТНВД есть специальный механизм. Впрочем, это просто поршень (иногда в литературе его именуют таймером), который перемещается внутри ТНВД давлением топлива и через специальный поводок на тот или иной угол разворачивает специальную шайбу с волновым профилем. Будет поршень задвинут дальше –  волна шайбы чуть раньше набежит на плунжер, тот начнет движение и раньше начнет подавать топливо к форсунке. Другими словами, угол опережения впрыска зависит от давления топлива внутри корпуса ТНВД и от степени износа волнового профиля шайбы. С давлением топлива, как правило, никаких проблем не бывает. Ну, разве что засорится топливный фильтр, заклинит в открытом состоянии плунжерок редукционного клапана  или западут лопасти питающего насоса (внутри ТНВД).(РИС 38, РИС39)

                                рис. 38                                                                                        рис.39

Рис. 38. Чтобы полностью проверить редукционный клапан, его можно вывернуть из ТНВД. Плунжер внутри этого редукционного клапана не должен быть заклинен. Так это или не так, можно проверить, надавив на плунжер спичкой. Под воздействием руки плунжер должен легко перемещаться, сжимая пружину.

Рис. 39. Выкручивать редукционный клапан на уже снятом насосе не сложно. Проделать то же, не снимая  ТНВД, уже сложнее.

Все эти проблемы возникают довольно редко и легко вычисляются. Оценить состояние топливного фильтра можно легко и однозначно, если перевести двигатель на внешнее питание, то есть под капот двигателя поместить пластиковую бутылку с дизельным топливом, а трубки питания ТНВД и «обратки» отсоединить от своих штатных мест и опустить в эту бутылку. После этого запускаем двигатель и проверяем его работу. Можно даже проехать несколько километров. Если в поведении двигателя ничего не изменилось, значит, топливный фильтр и все, что расположено дальше, к топливному баку, исправно. Кстати, если в бутылку с топливом добавить 30-50%  любого моторного масла, то ТНВД будет вынужден подавать более густое топливо (смесь солярки с маслом). И если в ТНВД есть какой-то износ (например, плунжерных пар), износ этот как бы станет сказываться в меньшей степени, и работа двигателя станет лучше. Например, двигатель в горячем состоянии запускается очень тяжело. Причиной этого часто является недостаточный объем подаваемого топлива вследствие износа главной плунжерной пары. И если с густым топливом  этот дефект (тяжелый запуск) почти исчезнет, можно с уверенностью снимать ТНВД и менять ему изношенную пару. Хотя в этом случае в ТНВД обычно надо менять все, и его проще выкинуть, чем чинить и потом регулировать. Впрочем, об этом уже выше писалось.

Состояние редукционного клапана (может находиться в заклиненном состоянии) и питающего насоса, можно оценить, используя насос ручной подкачки топлива. Если работа двигателя изменится после того, как вы при работающем двигателе начнете качать ручным насосом, т.е. начнете вручную поднимать давление в корпусе ТНВД, значит или клапан, или насос неисправен. Редукционный клапан легко вывернуть, не снимая ТНВД, и проверить. Только на большинстве дизельных двигателей фирмы «Mitsubishi» для этого приходится тонким зубилом удалять уголок кронштейна, после чего головка редукционного клапана становится доступной для специального ключа. Кстати, этот редукционный клапан можно вывернуть и с помощью длинного бородка (зубильца), не используя ключ. (РИС.40)

Рис. 40. Поднять давление в корпусе ТНВД можно путем осаживания заглушки (1) редукционного клапана (2) тонким бородком. В результате этих ударов пружина (3) сильнее надавит на плунжер (4) и тот перекроет отверстие для  сброса топлива (5). Чтобы вернуть заглушку обратно (снизить давление в корпусе ТНВД), надо  сильнее пробить заглушку вниз, чтобы она сжала пружину полностью и надавила на плунжер таким образом, чтобы вытолкнуть стопор (6). После этого и плунжер и пружина легко вываливаются. Дальше надо перевернуть редукционный клапан и тонким бородком пробить заглушку обратно. Далее все собрать на место и повторить попытку регулировки давления.

Там все уплотнения сделаны на резиновых колечках (ториках) и сильной затяжки не требуется. Если этот клапан целый, его плунжер не заклинен в открытом положении, то следует подозревать неисправность питающего насоса. При условии, что при подкачке топлива работа двигателя становится ровнее. Правда, если из линии перелива (обратки) при работе двигателя льется топливо с пузырьками воздуха, то в первую очередь надо устранить  подсос воздуха. Потому что если будет подсос воздуха, то сложно создать требуемое давление в ТНВД, даже с полостью исправным питающим насосом. Но проблемы с подсосом воздухом – это отдельная тема. Тут только заметим, что подсос воздуха, даже при внешнем питании, т.е. когда канистра с топливом находится выше ТНВД, возможен через сальник ТНВД и через не плотности центральной заглушки на чугунной части ТНВД. Эта заглушка используется для точной установки ТНВД по углу подачи топлива (ее вывинчивают, устанавливают микрометрическую головку и меряют ход плунжера, эта процедура описана почти во всех руководствах по ремонту ТНВД). При полностью исправном ТНВД, даже если он был ранее завоздушен, через 10 минут работы двигателя в линии перелива пузырьков воздуха нет.

Итак, угол опережения впрыска зависит от оборотов двигателя. Для экономии топлива, достижения высокой мощности и в плане экологии будет лучше, если этот угол опережения будет изменяться с учетом и других условий работы двигателя, таких, как величина нагрузки на двигатель, давление наддува, температура и др. Но полностью учет всех этих условий возможен только у ТНВД с электронным управлением. У обычных механических учитывается только давление топлива в корпусе ТНВД и, на более современных агрегатах, температура охлаждающей жидкости двигателя. Поршень в нижней части ТНВД перемещается в зависимости от давления топлива и через специальный стальной «палец» немного разворачивает профильную шайбу (эту же шайбу принудительно поворачивает поводок от механизма прогревного устройства). В результате волновой выступ шайбы будет раньше набегать на плунжер, и тот раньше начнет свое движение. Вся эта система была рассчитана и сделана на заводе и худо-бедно справлялась со своими обязанностями. До тех пор, пока не начался интенсивный износ. Интенсивным он стал потому, что в ТНВД  стало поступать топливо без смазки (наше «сухое» зимнее топливо, так же как и керосин, почти не содержит тяжелых фракций, которые и обеспечивают смазку всех трущихся деталей), топливо с воздухом и просто грязное топливо (с абразивом). Впрочем, обычная старость тоже делает свое дело. В результате выступ на шайбе начинает чуть позже набегать на плунжер и тот в свою очередь начинает чуть позже свое движение. Другими словами начинается более поздний впрыск. Начало этого явления выглядит так. Двигатель работает на холостом ходу и, вследствие разного износа форсунок, немного трясется. Добавляем ему оборотов. Примерно на 1000 об/мин двигатель перестает трястись и как бы замирает – работает ровненько – ровненько. Еще повышаем обороты. И вдруг в диапазоне 1500 – 2000 об/мин появляются вздрагивания. Эти вздрагивания (тряска) могут появляться как при плавном, но интенсивном, так и при медленном повышении оборотов. Во время тряски из выхлопной трубы идет синий дым. Когда двигатель полностью прогреется, тряска в районе 1500 – 2000 об/мин исчезает. Это в самом начале развития дефекта. Потом тряска не пропадает и после прогрева двигателя. Точно такая же тряска появляется, если поднять давление впрыска на форсунках. В этом случае, если ТНВД изношен, тоже получится поздний впрыск топлива. Избавляемся мы от этого явления, повернув корпус ТНВД на более ранний впрыск. Иногда приходится доворачивать ТНВД почти до упора. Но прежде чем это сделать, послушайте работу двигателя. Когда у дизельного двигателя слишком ранний впрыск, он начинает работать более жестко (еще говорят, что у него стучат клапана). И если вы убедитесь, что оборотов за 50-100 до начала тряски эта жесткая составляющая в акустическом фоне дизеля исчезла, значит точно надо поворачивать ТНВД. Тут следует заметить, что у изношенных дизелей зазор поршень – цилиндр очень большой и поэтому они начинают работать жестко даже при абсолютно правильном угле опережения впрыска. Использование для установки опережения впрыска стробоскопа в нашем случае не совсем оправдано. Не будем говорить о том, что стробоскопы более уверенно ловят своим микрофоном стук уже сильно изношенной форсунки. Если же форсунка  в приличном состоянии, а трубка подачи топлива закреплена штатно, лампа стробоскопа, как правило, дает сбои. Установить с помощью стробоскопа можно опережение впрыска при холостом ходе. Именно это опережение дается в технической документации. Но износ  в ТНВД неравномерный. И очень часто установив опережение по метке с помощью стробоскопа при оборотах холостого хода, мы не избавляемся от тряски на оборотах, вызванной поздней подачей топлива. Поэтому мы и рекомендуем выставлять опережение  на слух. При том износе, который имеют эксплуатируемые нами дизеля, это более приемлемый способ. Ведь только таким образом можно скомпенсировать поздний впрыск, вызванный низким давлением топлива в корпусе ТНВД из-за износа питающего насоса. Это почти то же самое, что и регулировка опережения зажигания у бензинок. Вы можете с помощью приборов установить опережение зажигания только при оборотах холостого хода (а другого и не предлагается руководствами по ремонту), но из-за неисправности, например, центробежного регулятора, машина ехать не будет. Ясно дело, что его надо чинить или менять. Но можно, повернув трамблер, выставить на слух приемлемый угол опережения зажигания. Разница только в том, что у бензиновых двигателей критерием правильности установки опережения зажигания без использования приборов будут детонационные стуки и мощность двигателя, а у дизелей – тряска, дымность и стуки в двигателе.

Выше уже упоминалось, что большинство проблем ТНВД происходят из-за всяческого рода утечек и протечек. Износился, например, плунжер, возникла протечка, вот и не создает он давление. А если заменить топливо более густым? Тогда повышенные зазоры в сопрягаемых деталях как бы станут меньше. И ТНВД заработает так, будто у него и нет никакого износа. Сделать топливо густым очень просто. Добавьте, как говорилось выше, в него любого моторного масла. Конечно, ездить так не хочется – слишком дорогое топливо получается (да и хлопотно это, постоянно приготавливать густое топливо). Но для проверки состояние ТНВД (как и для успешной продажи сильно подержанного автомобиля на базаре) этот прием полезен. В холодное время года мы, из-за природной лени, для того, чтобы сделать топливо густым, просто охлаждаем ТНВД. Например, приходит машина с дизельным двигателем с жалобой на то, что плохо заводится, если постоит минут пять, но двигатель еще горячий. Мы заводим эту машину (действительно, иногда приходится крутить стартером секунд 30), прогреваем ее еще минут 10 и глушим. После этого открываем ей капот и снегом охлаждаем ТНВД. В течение тех же 5 минут. Если после этой операции двигатель запустится лучше, чем в первый раз, уже можно говорить о сильном износе ТНВД. Конечно, оба эти трюка (с густым топливом и с охлаждением ТНВД) не описываются в заводских руководствах по ремонту двигателя и, поэтому их нельзя считать очень уж научными. В тех руководствах измеряется объем подачи топлива при запуске (есть в технических данных такой параметр – объем подачи при скорости вращения 200 об/мин) и проверить этот параметр в домашних условиях тоже несложно. Для этого надо выкрутить все свечи накаливания и снять трубку с одной форсунки. Потом на эту трубку надеть корпус одноразового медицинского шприца и стартером покрутить двигатель. Естественно, считая «пшики». 200 «пшиков», это, конечно, много. Достаточно и 50, а потом полученный результат сравнить с техническими данными. При этом можно считать, что объем впрыска при 200 об/мин для всех японских дизелей, если у них одинаковый объем, будет один и тот же. Если объем вашего двигателя чуть другой, несложно составить пропорцию с объемом дизеля, данные на который у вас имеются. Все это мы тоже проделываем, когда горячий двигатель плохо заводится, хотя, как следует из практики, можно все проверить и проще. Используя снег и моторное масло. Другими словами, если работа ТНВД с густым топливом становится более приемлемой, надо проверять объем впрыска. Лучше, конечно, это все сделать на стенде (там можно провести проверить все режимы работы у ТНВД), но в режиме запуска (т.е. при 200 об/мин) проверку можно сделать и в гараже.

Итак, если у дизельного двигателя есть тряска в районе 1500 – 2000 об/мин, сопровождаемая к тому же синим цветом выхлопных газов, надо  ремонтировать топливную систему. И в частности, сделать впрыск топлива раньше. Для этого в простейшем случае надо повернуть ТНВД на более ранний впрыск.

Корниенко Сергей, г. Владивосток, диагност

© Легион-Автодата

Союз автомобильных диагностов

Момент опережения впрыска

12. 10.2019 /
27.07.2021

  •

5384 /
3061

Зажигание топливно-воздушной смеси в дизельном двигателе реализовано посредством самовоспламенения солярки от контакта с предварительно сжатым и нагретым в результате такого сжатия воздухом в цилиндрах.

Выставление зажигания на дизельном двигателе подразумевает изменение угла опережения впрыска топлива, которое подается в четко заданный момент в конце такта сжатия. Если угол выставлен отлично от оптимальных параметров, тогда топливный впрыск окажется несвоевременным. Результатом станет неполноценное сгорание смеси в цилиндрах, что вызывает разрушительный дисбаланс в работе двигателя.

Следует помнить, что даже незначительные отклонения при выставлении угла впрыска топлива могут привести к серьезной поломке дизельного двигателя.

Необходимость установки зажигания на дизеле своими руками зачастую возникает в таких случаях:

• зажигание дизеля требуется откорректировать параллельно замене зубчатого ремня ГРМ;
• после демонтажа ТНВД нет возможности установить шкив топливного насоса согласно специальным меткам;

Одной из рекомендаций перед началом любых работ, связанных с разбором топливной аппаратуры дизеля, выступает острая необходимость четко отметить или освежить все метки. Для этого достаточно нанести небольшие штрихи при помощи краски или качественного маркера. Это облегчит последующую обратную сборку и установку шкива ТНВД, что автоматически исключит или сведет к минимуму потенциальные сбои зажигания.

В электронных системах управления моментом впрыска определяется по следующим параметрам:

Запрос на угол опережения для основного впрыска определяется в зависимости от оборотов двигателя и от

количества впрыскиваемого топлива (являющегося отображением нагрузки).

Во время запуска, значение угла опережения впрыска должно быть сокращено, чтобы установить начало процесса

горения вблизи верхней мертвой точки, т.е. в положении, где температура является наиболее высокой при

отсутствии горения. Для этого программа определяет угол опережения впрыска в зависимости от оборотов

двигателя и от температуры охлаждающей жидкости. С момента запуска двигателя, система должна снова

использовать программы и значения корректировки, описанные ниже:

• Первая корректировка осуществляется в зависимости от температур воздуха и охлаждающей жидкости двигателя. Данная корректировка позволяет адаптировать угол опережения впрыска к рабочей температуре двигателя. Когда двигатель разогрет, угол опережения впрыска может быть отодвинут, чтобы снизить температуру горения и, соответственно, вредные выбросы (главным образом, NOx). Когда двигатель холодный, величина опережения впрыска должна быть достаточно большой, чтобы компенсировать увеличенную задержку воспламенения.
• Вторая корректировка определяется в зависимости от атмосферного давления.
• Третья корректировка осуществляется в зависимости от температуры охлаждающей жидкости и от времени,прошедшего после запуска. Данная корректировка позволяет увеличивать опережение впрыска в фазе разогрева двигателя, т.е. в течение 30 секунд после запуска. Она имеет целью сократить перебои в процессе горения и нестабильность, весьма вероятную после холодного запуска.
• Четвертая корректировка определяется в зависимости от отклонения давления топливной рампы. Данная корректировка используется для сокращения величины угла опережения впрыска, если давление в топливной рампе выше запрашиваемого значения давления. В этом случае, процесс горения может становиться очень шумным. Можно скомпенсировать данное явление, слегка сократив величину угла опережения.
• Пятая корректировка определяется в зависимости от коэффициента рециркуляции отработавших газов. Данная корректировка используется, чтобы корректировать величину угла опережения впрыска в зависимости от коэффициента рециркуляции отработавших газов. Когда коэффициент рециркуляции отработавших газов увеличивается, величина угла опережения впрыска также должна быть увеличена, чтобы компенсировать спад температуры в цилиндре.

Регулировка момента впрыска дизельного двигателя

Основы выбора времени впрыска

Мы часто получаем всевозможные звонки с просьбой о техническом совете, от владельцев-операторов, пытающихся устранить проблему со своим грузовиком, до механиков ремонтной мастерской, которые ищут второго мнение. Со всеми этими звонками мы замечаем, когда всплывает несколько вопросов, а это означает, что это должен быть довольно распространенный вопрос. Один из вопросов, который нам задавали несколько раз: что такое время впрыска и как его настроить? Если вы обнаружили, что задаете тот же вопрос, в этой статье есть основы, которые, мы надеемся, должны дать вам информацию, которую вы ищете.

Вам нужны запасные части для вашего дизельного двигателя? Наши сертифицированные технические специалисты ASE всегда готовы помочь вам получить необходимые детали!

Что такое время впрыска

Время впрыска — это время впрыска топлива в цилиндр, которое изменяется при сгорании. Время впрыска топлива может быть изменено для впрыска в разные моменты времени. Производитель двигателя рекомендует определенное время, то есть время, на которое они устанавливают его при первом изготовлении двигателя. Это время обычно сбалансировано, чтобы получить как можно больше мощности, но при этом оставаться в установленных законом пределах выбросов.

Регулировка времени впрыска также часто упоминается как время разлива .

Зачем регулировать время впрыска?

Обычно синхронизация впрыска регулируется для увеличения мощности двигателя. Время может быть увеличено для создания большей мощности. Иногда синхронизация корректируется в обратном направлении, чтобы решить проблему с курением или задержкой.

Можно ли регулировать момент впрыска на всех дизельных двигателях?

Молодой или старый, время можно отрегулировать на любом двигателе. Единственная разница заключается в том, как будет корректироваться время, которое будет рассмотрено далее в этой статье.

Регулировка опережения впрыска дизельного двигателя

Опережение

Опережение опережения зажигания двигателя означает, что вы увеличиваете время сгорания. Другими словами, вы настраиваете синхронизацию таким образом, чтобы зажигание происходило раньше, чем изначально было установлено производителем.

Говоря о времени любого вида, но особенно о продвижении вперед, вы часто слышите или видите термин BTDC, или  До верхней мертвой точки . Верхняя мертвая точка или ВМТ для конкретного поршня — это когда этот поршень находится в самой верхней части цилиндра или дальше всего от коленчатого вала. Напротив, нижняя мертвая точка или НМТ — это когда поршень находится в самой нижней точке цилиндра, ближе всего к коленчатому валу. Таким образом, ВМТ будет точкой перед тем, как поршень окажется в самой верхней точке двигателя. Опережение опережения зажигания — это число градусов до ВМТ, на которое происходит зажигание.

Обычно местоположение измеряется в градусах. Например, 10 градусов до ВМТ — это когда коленчатый вал находится на 10 градусов раньше, чем поршень достигает высшей точки цикла. Если вы не можете определить градусы, просто взглянув на коленчатый вал, вот удобный калькулятор.

Замедление

Замедление синхронизации двигателя, по существу, противоположно ускорению. Это когда вы настраиваете синхронизацию так, чтобы зажигание происходило после первоначального указанного производителем времени. Люди задерживают момент зажигания своих двигателей по разным причинам, хотя это встречается реже. Некоторыми из этих причин являются экономия топлива и производительность.

В оставшейся части этой статьи основное внимание будет уделено регулировке фаз газораспределения двигателя, так как это наиболее распространенная регулировка фаз газораспределения.

Как отрегулировать момент впрыска

Существует несколько способов регулировки момента впрыска в зависимости от типа вашего двигателя и его возраста. Наиболее распространенными способами регулировки момента впрыска являются программирование ECM, регулировка топливного насоса высокого давления, замена распределительного вала и замена толкателей или прокладок кулачка.

Программирование ECM

Для более новых двигателей с усовершенствованными компьютерными системами отрегулировать угол опережения зажигания так же просто, как запрограммировать ECM. И под простым я подразумеваю простой для людей, которые знают, как их программировать. Никаких механических работ не требуется, за исключением доступа к ECM. Оттуда механик может подключить инструмент Flash, чтобы перепрограммировать компьютер.

Нужен новый ЕСМ? Ознакомьтесь с некоторыми ECM, которые предлагает компания Highway and Heavy Parts.

Для более старых механических двигателей все еще есть несколько деталей, которыми можно каким-то образом управлять, чтобы изменить синхронизацию.

Топливный насос высокого давления

Одним из самых простых способов механической регулировки фаз газораспределения является регулировка топливного насоса высокого давления. Это так же просто, как вращать насос в двигателе. Для вращения насоса требуется всего лишь отвертка и торцевой ключ, которые у большинства людей есть дома в ящиках для инструментов. Однако для точного измерения хронометража вам понадобится специальный щуп или хронометр. Важно помнить, что небольшое движение помпы приведет к большому изменению синхронизации, поэтому не делайте резких регулировок. В качестве руководства о том, как сделать это самостоятельно, на сайте DoItYourself.com есть неплохие пошаговые инструкции , в которых рассматриваются основы.

Распределительный вал

Другой способ отрегулировать синхронизацию – заменить распределительный вал. Заменив распределительный вал на кулачки другой формы и размера, вы сможете отрегулировать момент срабатывания клапанов и форсунок. Чтобы сделать это, вам, вероятно, придется работать с гуру распределительных валов, который может сделать всю математику, чтобы получить кулачок, который будет делать то, что вы хотите. Кулачки чаще всего заменяются по причинам синхронизации при использовании в автомобилях с высокими характеристиками.

Толкатели и прокладки кулачков

Более дешевым вариантом замены при срабатывании клапанов и форсунок является замена толкателей или прокладок распределительного вала. Они могут делать то же самое или очень похоже на то, что делает замена распределительного вала. Например, замена прокладок кулачкового толкателя на более толстые или более тонкие повлияет на то, когда толкатели и кулачки вступают в контакт, и, таким образом, когда активируется остальная часть клапанного механизма.

Преимущества и недостатки опережения сроков

Преимущества

Люди опережают время, поэтому должны быть веские причины, чтобы возиться с ним, верно? Да. Увеличение времени обычно  увеличивает мощность, которую производит ваш двигатель. Это также обычно  повысит эффективность использования топлива. Первоначальные производители двигателей устанавливают время, чтобы сбалансировать мощность и выбросы, чтобы двигатели, которые они производят, получали как можно больше мощности, не выходя за рамки установленных норм выбросов. Это означает, что они изначально не настроены на максимальную мощность, на которую способен двигатель. И если ваш двигатель устарел или с ним были проведены некоторые работы, он может просто работать не так, как раньше. Любая мелочь может повлиять на ваше время, поэтому может потребоваться немного аванса, чтобы увеличить мощность.

Недостатки

Однако то, что вы можете увеличить мощность, не означает, что вы хотите или должны это делать. Для некоторых это часто становится тяжелым уроком, но не всегда целью является увеличение мощности. Увеличение времени может привести к большему количеству дыма. Это может вызвать гораздо большую вибрацию в двигателе, делая его более шумным. Это также увеличит выбросы NOx, поэтому производители обычно сначала немного замедляют работу двигателей. И если вы не заботитесь об этих вещах, это на самом деле повлияет на работу двигателя другими способами; опережение времени часто будет уменьшаться и задерживать усиление.

Большая часть регулировки времени заключается в том, чтобы делать то, что правильно для вашего двигателя, и если вы делаете это, то делаете это правильно. Если вы планируете отрегулировать синхронизацию, найдите время, чтобы выяснить, что нужно вашему двигателю. Может быть, вы можете увеличить мощность, заменив форсунки, и это будет лучшим вариантом для вашего двигателя. Возможно, вам следует скорректировать время. Если вы это сделаете, убедитесь, что вы знаете, что делаете, или наймите механика, который знает.

Персонал отдела автомобильных и тяжелых запчастей обладает техническими знаниями и опытом, чтобы помочь вам с внутренними потребностями вашего двигателя. Если у вас есть какие-либо нерешенные вопросы о времени работы топливного насоса или дизельных двигателях в целом, позвоните нашим сертифицированным техническим специалистам ASE по номеру 9.0013 844-304-7688. Или, вы можете запросить цитату онлайн.

Первоначально опубликовано 15 сентября 2017 г .; Отредактировано 11 ноября 2020 г.

Последние статьи

Темы

• Удовлетворенность клиентов
  Наш приоритет №1 – это наш клиент

• Быстрая доставка
  * Отправка в тот же день, если заказ сделан до 14:00 по восточному поясному времени.

• Возврат без проблем
  Легкий возврат или возмещение

• Свяжитесь с нами по электронной почте
  Получите ответы от профессионалов

• 844.215.3406
  Пн–Пт: 8:00–17:00 по восточному поясному времени
  Суббота: 8:00–15:00 по восточному поясному времени

Руководство по выбору времени впрыска — что это такое и как его настроить

Возможно, вы уже слышали о времени впрыска, но что это такое и как оно связано с вашим судовым двигателем? Вам вообще нужно беспокоиться, если ваш двигатель работает нормально?

Независимо от того, хотите ли вы увеличить мощность или ваш двигатель немного старше, чем вы хотели бы признать, регулировка момента впрыска может повлиять на всю систему. В этом руководстве мы обсудим, как работает этот процесс, преимущества внесения изменений в ваши двигатели Cummins или Detroit Diesel, а также как выполнить регулировку самостоятельно.

Момент впрыска — что вам нужно знать

Внутренние компоненты судового двигателя сложны и зависят от точных движений, обеспечивающих эффективную и надежную мощность. Возможно, вы не понимаете всего, что происходит внутри системы, но если вы имеете представление о том, как работает двигатель внутреннего сгорания, вы можете выполнить всестороннюю регулировку момента впрыска.

В двигателе внутреннего сгорания тепловая энергия переходит в механическую энергию. Создаваемая мощность приводит в движение поршни двигателя, следовательно, приводит в движение коленчатый вал, а затем и сам морской агрегат. Тепловая энергия поступает от сгоревшей топливно-воздушной смеси внутри цилиндра.

Головка цилиндра содержит клапаны системы, распределительные валы, возвратные пружины клапанов, тарелки клапанов и форсунки. Блок двигателя, соединенный ниже цилиндра, содержит коленчатый вал, шатун и поршень. Поршень движется внутри цилиндра от нижней мертвой точки к верхней мертвой точке во время сгорания.

Есть несколько терминов, которые вам необходимо знать, чтобы понять, как поршень движется внутри цилиндра, в том числе:

– Верхняя мертвая точка (ВМТ):  Верхняя мертвая точка — это когда поршень находится в верхней части цилиндра, максимально удаленной от коленчатого вала.

— Нижняя мертвая точка (НМТ):  Нижняя мертвая точка — это когда поршень находится ближе всего к коленчатому валу в самой нижней точке цилиндра.

— Перед верхней мертвой точкой (ВМТ): Перед верхней мертвой точкой — это точка непосредственно перед тем, как поршень достигает высшей точки цилиндра.

Процесс внутреннего сгорания

Процесс внутреннего сгорания генерирует энергию для движения поршней, что приводит к цепи событий, приводящих в движение двигатель.

В двигателе с впрыском топлива впускные клапаны выпускают воздух в цилиндр. Поршень движется вверх к ВМТ, сжимая воздух, и впускной и выпускной клапаны закрываются.

Дизельное топливо впрыскивается непосредственно перед тем, как поршень достигает верхней точки. Топливно-воздушная смесь достигает своего максимального давления, когда поршень достигает ВМТ. Воздух под высоким давлением создает интенсивные температурные уровни, в результате чего дизельное топливо самопроизвольно воспламеняется.

Расширенные газы заставляют поршень вернуться в НМТ во время рабочего такта, каждый раз перемещая коленчатый вал. Затем газы выходят через выпускные клапаны в выхлопную трубу.

По мере того, как выхлоп выходит наружу, в цилиндр из впускных клапанов поступает больше воздуха, и процесс начинается сначала.

Что такое время впрыска?

Момент впрыска, также называемый моментом разлива, — это момент, когда дизельное топливо поступает в цилиндр во время фазы сгорания. Когда вы регулируете синхронизацию, вы можете изменить момент впрыска топлива двигателем, следовательно, изменить время сгорания.

Инжекторный насос часто приводится косвенно от коленчатого вала с помощью цепей, шестерен или зубчатого ремня, который также приводит в движение распределительный вал. Время работы насоса определяет, когда он будет впрыскивать топливо в цилиндр, когда поршень достигает точки ВМТ.

Производитель порекомендует время впрыска в соответствии с маркой и моделью вашего судового двигателя. Они устанавливают подходящее время при изготовлении двигателя, поэтому вы получаете максимально возможную мощность, не превышая установленных законом пределов выбросов.

Если вы хотите отрегулировать момент впрыска на любом дизельном судовом двигателе, его возраст не имеет значения. Однако то, как вы вносите коррективы, может различаться в зависимости от того, старое ли это устройство или только что сошедшее с конвейера.

Почему вам может понадобиться отрегулировать время впрыска

Основная цель системы впрыска топлива — подача дизельного топлива в цилиндры двигателя, но то, как и когда подается топливо, может повлиять на производительность двигателя, шум и выбросы.

Возможно опережение или замедление синхронизации двигателя. Увеличение времени работы двигателя приводит к тому, что процесс впрыска происходит раньше, чем это установлено производителем.

Напротив, замедление — это когда вы вносите изменения, поэтому топливо высвобождается по истечении рекомендованного времени. Хотя замедление менее распространено по сравнению с опережением, оно может решить проблему задержки или дымления в морском двигателе. Он также может поддерживать вопросы производительности и экономии топлива.

Выбор форсунок для двигателей Cummins

Причины для регулировки времени впрыска

Вы можете отрегулировать время впрыска, если ваш судовой двигатель уже не работает или уже был отработан. Например, если вы установили новый ремень ГРМ или ТНВД, вам потребуется отрегулировать систему, чтобы она соответствовала заводским стандартам. Или вы можете настроить его в соответствии с вашими конкретными потребностями. Со временем синхронизация ТНВД замедляется, что приводит к таким проблемам, как:

– Затрудненный запуск

– Температура горячего двигателя

– Плохая экономия топлива

– Дым во время запуска и разгона может вернуть его первоначальные характеристики или отрегулировать их первоначальные уровни производительности.

Имейте в виду, что увеличение мощности вашего двигателя не всегда является правильным шагом. Иногда большая мощность может привести к чрезмерному дымлению выхлопа и задержке наддува. Это также может увеличить мощность вибрации двигателя и вызвать увеличение выбросов, что может не соответствовать стандартам EPA.

Удостоверьтесь, что вы смотрите на свой морской двигатель в целом и считаете ли это мудрым решением. Знайте, с чем может справиться ваше оборудование и что для этого требуется. Если вы не уверены, лучше всего работать с механиком, который знает все тонкости момента впрыска двигателя.

Преимущества регулировки систем синхронизации впрыска дизельного двигателя

Поскольку компонент синхронизации подает дизельное топливо под интенсивным давлением, детали и материалы могут выдерживать высокие уровни нагрузки и тепла. Благодаря высоким допускам система впрыска может хорошо работать при продолжительной работе двигателя. Время впрыска дизельного топлива также имеет более глубокий контроль.

Если объединить все его свойства, система синхронизации впрыска может составлять около 30 процентов от общих затрат на дизельный двигатель.

Если вы хотите улучшить синхронизацию впрыска топлива в ваших судовых устройствах, вы хотите убедиться, что двигатель полностью использует процесс впрыска топлива. Убедитесь, что правильное количество дизельного топлива высвобождается в нужное время в соответствии с вашими требованиями к мощности. Вам нужно контролировать как время впрыска, так и дозирование. Некоторые преимущества опережающего контроля опережения зажигания вашего двигателя включают в себя:

– Boosted engine power capabilities

– Higher peak cylinder pressure

– Lower exhaust temperatures

– Higher NOx emissions

– Повышенная топливная эффективность

Хотя производители устанавливают момент впрыска таким образом, чтобы сбалансировать выбросы и мощность, это не означает, что система судового двигателя настроена на максимальный потенциал. Вы можете увеличить синхронизацию вашего двигателя, чтобы увеличить мощность вашей машины, когда вы хотите работать на более высоких скоростях или буксировать больший вес.

Если вы хотите отрегулировать впрыск после достижения ВМТ, вы можете воспользоваться другими преимуществами, такими как предотвращение преждевременного сгорания, уменьшение дыма и устранение запаздывания.

Как это повлияет на мой морской двигатель?

Когда вы изменяете момент впрыска вашего судового двигателя, это влияет на многие компоненты.

Продвижение системы приведет к тому, что дизельное топливо будет впрыскиваться в цилиндр раньше, чем обычно, что также приведет к более быстрой фазе сгорания. Опережение синхронизации показывает количество градусов, на которое поршень достигает верхней мертвой точки и происходит зажигание.

Впрыск дизельного топлива до ВМТ означает, что топливно-воздушная смесь может полностью сгореть до того, как поршень достигнет верхней точки. Этот процесс создает максимальное давление в цилиндрах двигателя, позволяя выхлопным газам толкать поршень вниз с максимально возможной силой.

Если опережение слишком большое, это может привести к тому, что смесь будет давить на поршни, когда они движутся вверх, что приведет к их столкновению и повреждению двигателя. Это также известно как детонация.

Изменения, происходящие в вашей машине, зависят от типа судового двигателя и его возраста. Увеличение опережения зажигания на дизеле может повлиять на различные аспекты вашего двигателя, такие как:

– Engine longevity

– Fuel consumption

– Ignition timing

– Fuel to air ratio

– Engine power

– Задержка впрыска

Задержка впрыска – это интервал времени от начала впрыска до начала сгорания, то есть он напрямую связан с синхронизацией. Период суспензии включает в себя как физические, так и химические интервалы, которые совпадают. Распад атомов, испарение и смешение топлива с воздухом замедляют процесс, как и реакция горения. Когда вы увеличиваете время, это уменьшает задержку впрыска, но когда вы замедляете впрыск, это увеличивает интервал.

Установка идеального момента впрыска имеет решающее значение для поддержания и повышения производительности вашего двигателя. Дизельное топливо, которое поступает в цилиндр слишком рано или слишком поздно, может привести к чрезмерным вибрациям или серьезному повреждению компонентов.

Как отрегулировать момент впрыска

То, как вы отрегулируете момент впрыска ТНВД, также зависит от типа вашего судового двигателя и его возраста. Перед выполнением каких-либо регулировок убедитесь, что трос холодного пуска вставлен, а ремень привода распределительного вала правильно натянут.

Вот некоторые из наиболее распространенных способов опережения времени:

1.

Запрограммируйте ECM

Модуль управления двигателем — это компьютер, который анализирует информацию для управления работой вашего катера. Это почти как мозг морского двигателя.

Модуль управления двигателем легче настроить в новых двигателях по сравнению со старыми версиями. Если вы знаете, как программировать ECM, вы на шаг впереди. Но если нет, вы можете положиться на механика, который доберется до EMC и подключит инструмент Flash, который перепрограммирует компьютерную систему. Для более старых компонентов есть другие части, которые вы можете изменить, чтобы изменить синхронизацию.

2. Модификация топливного насоса высокого давления

Один из наиболее простых способов изменить синхронизацию — отрегулировать топливный насос высокого давления. Все, что вам нужно сделать, это повернуть насос с помощью отвертки и торцевого ключа — стандартных инструментов, которые вы можете найти в своем гараже или ящике для инструментов. Вы должны убедиться, что вы точно измеряете регулировку синхронизации с помощью таймера или датчика для чтения.

Любое незначительное движение насоса приведет к значительным изменениям синхронизации. Избегайте радикальных корректировок и придерживайтесь незначительных изменений для правильных модификаций.

Если вы решили заменить ТНВД, вам необходимо:

1. С помощью торцевого ключа на переднем болте распределительного вала вручную поверните двигатель по часовой стрелке, пока первый цилиндр не окажется в ВМТ.

2. Впускной и выпускной клапаны должны быть закрыты, а метка ВМТ должна быть совмещена.

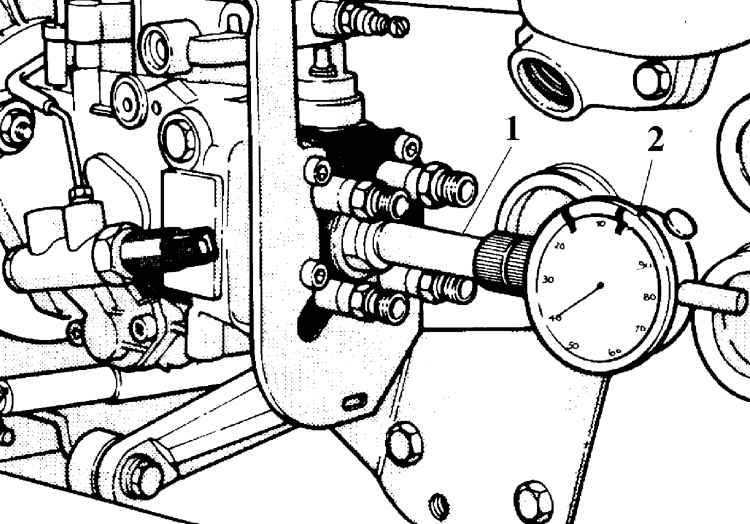

3. Установите циферблатный индикатор, удалив заглушку для проверки синхронизации, и убедитесь, что он показывает предварительную нагрузку около 2,5 мм.

4. Поверните коленчатый вал против часовой стрелки, пока индикатор не остановится, затем обнулите циферблат.

5. Провернуть коленчатый вал по часовой стрелке, остановившись в ВМТ.

6. Если показания манометра находятся в пределах значений, указанных производителем, вы можете увеличить или уменьшить время или оставить все как есть.

7. Ослабьте впрыскивающий насос, чтобы дизельное топливо быстрее поступало в цилиндры, и наоборот, для замедления.

8. Установив его в нужное положение, затяните крепежные болты.

9. Проверните судовой двигатель на несколько оборотов и повторите процедуру, чтобы убедиться, что вы правильно отрегулировали.

10. Снимите индикатор.

11. ut на заглушке проверки фаз газораспределения.

12. Запустите двигатель, проверив наличие утечек.

Поскольку усовершенствование вашей системы синхронизации впрыска зависит от ваших конкретных запросов и ситуаций, часто лучше полагаться на экспертов по дизельным судовым двигателям. Они укажут вам правильное направление, насколько нужно изменить время, чтобы оно соответствовало вашей машине.

3. Замените распределительный вал

Вы можете заменить оригинальный распределительный вал двигателя на кулачки другого размера и формы. Это изменение позволяет вносить изменения при срабатывании клапанов и форсунок. Возможно, вам придется работать с опытным механиком или техником, потому что в этот процесс входит приличное количество математических расчетов.

4. Замена прокладок и толкателей кулачка

Один из более дешевых вариантов — приобрести новые прокладки и толкатели. Изменение любой из шестерен может привести к таким же регулировкам, как и при замене распределительного вала. Установка более толстых или более тонких прокладок повлияет на кулачки и толкатели, когда они соприкасаются. Таким образом, компоненты могут влиять на срабатывание клапанного механизма.

Момент впрыска можно проверить, измерив ход насоса форсунки в ВМТ с помощью циферблатного индикатора.
