Установка на ваз 2109 инжектора своими руками
Содержание статьи
Карбюраторные моторы морально устарели уже достаточно давно. Но сегодня на наших дорогах не сложно встретить автомобили, оснащенные таким типом двигателя. Модель ВАЗ 2109 исключением не является.
Мотор девятки
Имея в распоряжении карбюраторную девятку, можно даже своими силами переделать его в инжекторный автомобиль.
Прежде чем решиться на такой шаг, обязательно изучите сильные и слабые стороны каждого из типов двигателей, а также определите, в каком режиме вы наиболее активно эксплуатируете свой автомобиль. От этого во многом зависит ваше окончательное решение.
Карбюратор. Преимущества и недостатки
Начнем с негативных моментов. К таковым относят:
- На серийные автомобили такие моторы давно не устанавливают. В Европе и вовсе из-за требований по экологическим нормам карбюраторы входят в черный список. То есть они запрещены, поскольку сильно загрязняют атмосферу;
- На высоких оборотах возможности мотора существенно падают. Крутящий момент не достигает желаемых показателей. Но на низких оборотах он эффективен и позволяет неплохо разогнаться с места до сотни;
- При обгонах карбюратор — это мука. Нормально и уверенно обогнать машины проблематично. Особенно, учитывая мощность карбюраторных девяток;
- Высокие показатели расхода топлива, если сравнивать с инжекторными двигателями. В среднем девятка с карбюратором при нормальном режиме затрачивает около 8,5-9 литров топлива на 100 километров;
- Управление воздушной заслонкой осуществляется вручную. Исключением являются некоторые версии самых последних образцов, где успели установить автоматические устройства. Некоторые автомобилисты утверждают, что ручное управление заслонкой зимой дает свои плюсы, поскольку позволяет прочувствовать двигатель. Но это могут понять лишь опытные водители.
Карбюратор девятки
Но не будем только о плохом. ВАЗ 2109 с карбюратором имеет также положительные качества:
- Стоимость карбюратора значительно дешевле, нежели инжекторного двигателя;
- Обслуживание мотора стоит меньше, да и сами работы выполнить проще при самостоятельном ремонте;
- Поклонники карбюраторов утверждают, что отсутствие блоков управления, микроконтроллеров — это неоспоримый плюс. Хотя с ним можно поспорить;
- При выходе из строя мотора даже в 100 километрах от ближайшего населенного пункта или СТО для опытных водителей не проблема, поскольку выполнить ремонт можно даже в полевых условиях. Но тут потребуется наличие соответствующих инструментов и помощи пассажира.
Поменять местами пару бронепроводов и сделать продувку — это простой вариант быстрого самостоятельного ремонта карбюратора. Инжекторный мотор такие фокусы не понимает.
Инжектор. Преимущества и недостатки
Если говорить коротко, то все преимущества инжектора — это недостатки карбюратор, а все недостатки — это преимущества карбюратора.
Инжекторная девятка
К ключевым особенностям инжекторных двигателей относят:
- Инжекторы более щадит окружающую среду, удовлетворяет требования по выбросам вредных веществ;
- Крутящий момент хоть недостаточный при малых оборотах, но на высокой скорости обеспечивает более легкие обгоны. Мотор словно открывает второе дыхание;
- Стоимость обслуживания инжектора выше;
- Для нормальной работы такого двигателя нужно чистое топливо. Карбюратор «питается» всем подряд;
- Для проверки неисправностей необходимо выполнить диагностику, что затратно по времени и деньгам;
- Инжектор расходует меньше топлива. Средний показатель — 6-7 литров на 100 километров;
- Практически все системы функционируют за счет управления компьютером, потому при правильной работе движок работает максимально эффективно и экономично;
- Есть возможность установить ГБО на инжектор. А вот с карбюратором такой шаг сопряжен с рядом сложностей.
Переделка
Чтобы выполнить своими руками замену карбюратора на инжектор, обязательно вооружитесь следующими компонентами:
- ГБЦ от ВАЗ 2112 с ресивером и коллекторами;
- Датчик детонации;
- Дроссельный патрубок с датчиком положения заслонки;
- ДМРВ и ряд других элементов.
Комплект для замены
Когда все готово, можно приступать к работе.
- Демонтируйте старую ГБЦ. Плюс снимите все навесное оборудование в топливном узле, бензобак и систему зажигания.
- Снимите генератор, термостат, шкивы и ремни.
- Установите новый бензобак с помпой, позаимствованный от донора — инжекторного ВАЗ.
- Снимите карбюратор и элементы системы зажигания, которые подлежат замене.
- Отсоедините патрубки и шланги системы охлаждения. Здесь полностью новый комплект поставите от инжектора.
- Снимите поддон.
- Установите новые поршни от инжекторного донора и шатуны на 10. Штатные карбюраторные компоненты не рассчитаны на инжекторную степень сжатия. Плюс там предусматриваются специальные выемки для других клапанов.
- Установите новый агрегат с отливом на крышке для ДПКВ, заменив штатный масляный насос. Если получится снять крышку, тогда под замену пойдет только она.
- Удалив старые патрубки системы охлаждения, установите новые. Самое правильное решение — заменить весь комплект. Его покупка не особо повлияет на ваш общий бюджет.
- Подготовьте все необходимо для монтажа головки на 16 клапанов. Крепежи совпадают, только болты от старой головки длинные и их нужно укоротить. Плюс в новой головке не забудьте сделать отверстие на 12 размер.
- Установите новые топливные магистрали от донора.
- Соедините с магистралями ваш новый бензобак.
- К топливному насосу проведите проводку от блока управления. Регуляторы уровня топлива можно использовать старые, от карбюраторного автомобиля.
- Вырежьте в стенке моторного отсека отверстие, через которое будет прокладываться проводка. Так не придется делать штатные провода длиннее.
- Установите датчик детонации, просверлив отверстие в блоке и нарезав резьбу на 8 размер.
- Обязательно замените водяную помпу, взяв агрегат от донора 2112.
- Возьмите новый сапун для вентиляции картера и масляный щуп. Установите их вместо прежних.
- Установите новую ГБЦ. Только не забудьте поменять прокладку, которая соответствует уже другой головке.
- Установите термостат, позаимствованный у ВАЗ 2112.
- Соедините патрубки охлаждающей жидкости.
- Снимите заднюю крышку ГРМ и ролики. Демонтируются шкивы от 2112. Ремень обязательно устанавливается в соответствии с метками.
- Установите новый генератор вместе с приводом. У нового генератора верхний крепеж останется нетронутым, поскольку он не предусмотрен конструкцией карбюраторного ВАЗ 2109. Потому максимально надежно закрепите пару нижних крепежных болтов.
- Расставьте по своим новым местам все датчики.
- Посадите крышку клапанов на качественный герметик.
- Соберите модуль зажигания, провода, свечи и прочие компоненты.
- Установите воздушный фильтр.
- Приведите в норму выхлопную систему. Глушитель зачастую оставляют штатный, но резонатор и остальные компоненты берут от донора.
- Проводка соединяется с торпедо и замком.
- Залейте новое масло, заправьте автомобиль качественным топливом.
- Заведите двигатель и выполните пробный заезд.
Что можно получить
Переделав карбюратор в инжекторный автомобиль, вы сможете получить улучшенные технические, динамические характеристики. Предлагаем вам сравнение параметров двух моторов.
Характеристика | Карбюратор | Инжектор |
Диаметр цилиндров | 76 миллиметров | 82 миллиметра |
Мощность двигателя | 64 кВт | 78 кВт |
Расход топлива по городе и по трассе | 9/8,7 литров на 100 км | 9,5/7 литров на 100 км |
Разгон с 0 до 100 км/час | 16 секунд | 13 секунд |
Максимальная скорость | 148 км/час | 155 км/час |
ВАЖНО! Переделка карбюратора на инжектор — это серьезный шаг по модернизации вашего ВАЗ 2109. Несмотря на кажущуюся сложность, процесс выполняется даже своими руками. Но только при условии наличия достаточного опыта.
Переделка карбюратора на инжектор на ВАЗ 2109
Карбюраторные моторы морально устарели уже достаточно давно. Но сегодня на наших дорогах не сложно встретить автомобили, оснащенные таким типом двигателя. Модель ВАЗ 2109 исключением не является.
Имея в распоряжении карбюраторную девятку, можно даже своими силами переделать его в инжекторный автомобиль.
Прежде чем решиться на такой шаг, обязательно изучите сильные и слабые стороны каждого из типов двигателей, а также определите, в каком режиме вы наиболее активно эксплуатируете свой автомобиль. От этого во многом зависит ваше окончательное решение.
Карбюратор. Преимущества и недостатки
Начнем с негативных моментов. К таковым относят:
- На серийные автомобили такие моторы давно не устанавливают. В Европе и вовсе из-за требований по экологическим нормам карбюраторы входят в черный список. То есть они запрещены, поскольку сильно загрязняют атмосферу;
- На высоких оборотах возможности мотора существенно падают. Крутящий момент не достигает желаемых показателей. Но на низких оборотах он эффективен и позволяет неплохо разогнаться с места до сотни;
- При обгонах карбюратор — это мука. Нормально и уверенно обогнать машины проблематично. Особенно, учитывая мощность карбюраторных девяток;
- Высокие показатели расхода топлива, если сравнивать с инжекторными двигателями. В среднем девятка с карбюратором при нормальном режиме затрачивает около 8,5-9 литров топлива на 100 километров;
- Управление воздушной заслонкой осуществляется вручную. Исключением являются некоторые версии самых последних образцов, где успели установить автоматические устройства. Некоторые автомобилисты утверждают, что ручное управление заслонкой зимой дает свои плюсы, поскольку позволяет прочувствовать двигатель. Но это могут понять лишь опытные водители.
Но не будем только о плохом. ВАЗ 2109 с карбюратором имеет также положительные качества:
- Стоимость карбюратора значительно дешевле, нежели инжекторного двигателя;
- Обслуживание мотора стоит меньше, да и сами работы выполнить проще при самостоятельном ремонте;
- Поклонники карбюраторов утверждают, что отсутствие блоков управления, микроконтроллеров — это неоспоримый плюс. Хотя с ним можно поспорить;
- При выходе из строя мотора даже в 100 километрах от ближайшего населенного пункта или СТО для опытных водителей не проблема, поскольку выполнить ремонт можно даже в полевых условиях. Но тут потребуется наличие соответствующих инструментов и помощи пассажира.
Инжектор. Преимущества и недостатки
Если говорить коротко, то все преимущества инжектора — это недостатки карбюратор, а все недостатки — это преимущества карбюратора.
К ключевым особенностям инжекторных двигателей относят:
- Инжекторы более щадит окружающую среду, удовлетворяет требования по выбросам вредных веществ;
- Крутящий момент хоть недостаточный при малых оборотах, но на высокой скорости обеспечивает более легкие обгоны. Мотор словно открывает второе дыхание;
- Стоимость обслуживания инжектора выше;
- Для нормальной работы такого двигателя нужно чистое топливо. Карбюратор «питается» всем подряд;
- Для проверки неисправностей необходимо выполнить диагностику, что затратно по времени и деньгам;
- Инжектор расходует меньше топлива. Средний показатель — 6-7 литров на 100 километров;
- Практически все системы функционируют за счет управления компьютером, потому при правильной работе движок работает максимально эффективно и экономично;
- Есть возможность установить ГБО на инжектор. А вот с карбюратором такой шаг сопряжен с рядом сложностей.
Переделка
Чтобы выполнить своими руками замену карбюратора на инжектор, обязательно вооружитесь следующими компонентами:
- ГБЦ от ВАЗ 2112 с ресивером и коллекторами;
- Датчик детонации;
- Дроссельный патрубок с датчиком положения заслонки;
- ДМРВ и ряд других элементов.
Когда все готово, можно приступать к работе.
- Демонтируйте старую ГБЦ. Плюс снимите все навесное оборудование в топливном узле, бензобак и систему зажигания.
- Снимите генератор, термостат, шкивы и ремни.
- Установите новый бензобак с помпой, позаимствованный от донора — инжекторного ВАЗ.
- Снимите карбюратор и элементы системы зажигания, которые подлежат замене.
- Отсоедините патрубки и шланги системы охлаждения. Здесь полностью новый комплект поставите от инжектора.
- Снимите поддон.
- Установите новые поршни от инжекторного донора и шатуны на 10. Штатные карбюраторные компоненты не рассчитаны на инжекторную степень сжатия. Плюс там предусматриваются специальные выемки для других клапанов.
- Установите новый агрегат с отливом на крышке для ДПКВ, заменив штатный масляный насос. Если получится снять крышку, тогда под замену пойдет только она.
- Удалив старые патрубки системы охлаждения, установите новые. Самое правильное решение — заменить весь комплект. Его покупка не особо повлияет на ваш общий бюджет.
- Подготовьте все необходимо для монтажа головки на 16 клапанов. Крепежи совпадают, только болты от старой головки длинные и их нужно укоротить. Плюс в новой головке не забудьте сделать отверстие на 12 размер.
- Установите новые топливные магистрали от донора.
- Соедините с магистралями ваш новый бензобак.
- К топливному насосу проведите проводку от блока управления. Регуляторы уровня топлива можно использовать старые, от карбюраторного автомобиля.
- Вырежьте в стенке моторного отсека отверстие, через которое будет прокладываться проводка. Так не придется делать штатные провода длиннее.
- Установите датчик детонации, просверлив отверстие в блоке и нарезав резьбу на 8 размер.
- Обязательно замените водяную помпу, взяв агрегат от донора 2112.
- Возьмите новый сапун для вентиляции картера и масляный щуп. Установите их вместо прежних.
- Установите новую ГБЦ. Только не забудьте поменять прокладку, которая соответствует уже другой головке.
- Установите термостат, позаимствованный у ВАЗ 2112.
- Соедините патрубки охлаждающей жидкости.
- Снимите заднюю крышку ГРМ и ролики. Демонтируются шкивы от 2112. Ремень обязательно устанавливается в соответствии с метками.
- Установите новый генератор вместе с приводом. У нового генератора верхний крепеж останется нетронутым, поскольку он не предусмотрен конструкцией карбюраторного ВАЗ 2109. Потому максимально надежно закрепите пару нижних крепежных болтов.
- Расставьте по своим новым местам все датчики.
- Посадите крышку клапанов на качественный герметик.
- Соберите модуль зажигания, провода, свечи и прочие компоненты.
- Установите воздушный фильтр.
- Приведите в норму выхлопную систему. Глушитель зачастую оставляют штатный, но резонатор и остальные компоненты берут от донора.
- Проводка соединяется с торпедо и замком.
- Залейте новое масло, заправьте автомобиль качественным топливом.
- Заведите двигатель и выполните пробный заезд.
Что можно получить
Переделав карбюратор в инжекторный автомобиль, вы сможете получить улучшенные технические, динамические характеристики. Предлагаем вам сравнение параметров двух моторов.
Переоборудование ВАЗ 2108 и 2109 с карбюратора на инжектор
Переоборудование карбюраторного ВАЗа в инжекторный — всё не так страшно как кажется на первый взгляд. При условии, что Вы имеете хоть базовое представление о своей машине. Здесь опишем самостоятельную переделку системы питания и список необхомимых комплектующих.
Многие автовладельцы недовольны системой питания любимого авто. Кто-то, намучавшись с инжектором, мечтает о карбюраторе. А кто-то наоборот устал чистить карбюратор и подбирать жиклеры, видит во сне почти безотказный инжектор.
Исходные данные:- обычный ВАЗ 21083, дата рождения – декабрь 1999г.
Начнем пожалуй с выбора системы впрыска и подбора необходимых запчастей. Прикинув ориентировочную их стоимость (самый больной вопрос!), решили остановиться на системе впрыска на базе контроллера “Bosch” M 1.5.4 без датчика кислорода и нейтрализатора, удовлетворяющей Российские требования по нормам токсичности R-83. Тем более, по России гуляет много версий ППЗУ “Спорт” для этого контроллера, таким образом будет достаточный простор для экспериментов.
Скажу сразу, что система питания была собрана из заводских запчастей, без внесения в конструкцию каких-либо изменений. Например, можно было не менять бензобак и топливную магистраль, а установить наружный электробензонасос, например от “Волги, и все топливные соединения выполнить на хомутах, как на большинстве иномарок. Соответственно и средства были затрачены по максимуму. Хотя с другой стороны, не использовались запчасти фирмы “GeneralMotors” (GM), славящиеся своей не только надежностью, но и ценой.
В первую очередь, приобретаем запчасти, которые практически не выходят из строя на серийных машинах: ресивер, впускной коллектор, топливная магистраль, бензобак, корпус воздушного фильтра и т.д. Остальная мелочь – это “расходные материалы”, ими забиты все без исключения магазины и рынки.
Удачным, на мой взгляд, было приобретение в Тольятти комплекта, состоящего из навесных агрегатов головки блока цилиндров (ресивер, коллектор, дроссельный патрубок, топливная рампа с форсунками прокладки, крепления и т.д.), тем более весьма недорого.
Далее выполняем некоторые работы до разборки старой системы. Например, промываем новый бензобак, просушиваем и установливаес в него электробензонасос. Не забудьте совместить стрелки на баке и корпусе бензонасоса, а так же проверить легкость перемещения поплавка датчика уровня топлива. К тому же, рекомендую покрыть бензобак антикоррозионной мастикой типа “Кордон”.
Работу начинаем со сверления двух отверстий в блоке цилиндров: первое – под датчик детонации, второе — под крепление кронштейна модуля зажигания, и нарезка внутренней резьбы. Внимательно осмотрите блок цилиндров, возможно эти отверстия уже просверлены на заводе, в ином случае, под них сделаны специальные отливы. Сверлите аккуратно, а то блок насквозь прошьете. Глубина отверстия под датчик детонации-16 мм, под болт крепления верхней точки кронштейна модуля зажигания -20 мм. Естественно, для этой операции нужно слить тосол и снять радиатор, бампер и королеву. Сверлить отверстия самостоятельно не рискнул, доверил эту операцию мастеру из кузовной мастерской. Датчик детонации имеет конусную резьбу, поэтому закручиваем его до упора…
Между делом меняем патрубок отвода охлаждающей жидкости (в него вкручивается датчик температуры). Можно так же заменить в радиаторе датчик температуры на заглушку, а можно его и оставить (на всякий случай). Еще лучше заменить родной термостат на термостат 21082. Он более надежный, тем более, что объединяет в себе и патрубок, и термостат. Я выбрал второй вариант…но кроме термостата 21082 потребовался тройник от системы охлаждения ВАЗ 2110…обычно он продается с напрессованными на него двумя шлангами. Один шланг отрезаем и зачищаем отвод тройника, кроме этого укорачиваем шланг печки. Тройник необходим для подключения расширительного бачка. Кроме того, потребуется прокладка (старая приходит в негодность при демонтаже отводящего патрубка .
Следующиим этапом сливаем масло, снимаем поддон, ремень ГРМ, зубчатый шкив и меняем маслонасос (он отличается от обычного отливкой для крепления датчика положения КВ) и тут же меняем обычный шкив генератора на демпфирующий с зубчатым венцом. Эта замена требует перехода на клиновой ремень и замену генератора, тем более, что электроника впрыска потребляет больше энергии, нежели обычная система зажигания. Новый генератор требует новых креплений, но сверлить более ничего не нужно.
Экономить на генераторе не советую, простая замена шкива на генераторе вопроса не решит, только генератор испортите.
Если машина новая, то прокладки маслонасоса и поддона лучше оставить родные, приобрести новые и главное – качественные, затруднительно.
Эти операции не заняли много времени, поэтому выполнял их по вечерам, а днем катался, как ни в чем не бывало.
Теперь выкатываем бензин, ( что бы бак стал полегче…) и разбираем родную систему питания и зажигания.
Снимаем аккумулятор (в первую очередь!), трамблер, бензонасос с корпусом вспомогательных агрегатов, воздушный фильтр с корпусом, карбюратор с коллектором, трос газа (на инжекторной версии длиннее!), трос управления воздушной заслонкой, подкапотную проводку системы зажигания, катушку, коммутатор, блок управления ЭПХХ, топливные трубки, бензобак, шланг вакуумного усилителя (заменяется на более длинный от классических моделей ВАЗ). Кроме того, разбираем приборную панель. Необходимо изготовить жгут, состоящий из двух проводов: +12В (отключаемое) с клеммы 15 замка зажигания, вход тахометра. Для лампы “CHECK ENGINE” проводим отдельный провод. Если предполагаете установить маршрутный компьютер, добавляете еще два: сигнал расхода топлива и сигнал спидометра.
Используем восьмиконтакный разъем “МАМА” с одной стороны и четырехконтакный “ПАПА” с другой. Жгут зажигания проталкиваем из моторного отсека в салон, крепим его стандартным крепежом, и подключаем к изготовленному жгуту. Два отдельных провода жгута впрыска ( синий и синий с черн. полосой) подключаем к монтажному блоку. На месте реле вентилятора ставим перемычку либо замыкаем между собой провода, идущие в карбюраторной версии к датчику включения вентилятора. Контроллер, реле и предохранители крепим в предусмотренных местах. По желанию устанавливаем блок иммобилизатора и подключаем его к жгуту, глазок выводим на лицевую сторону панели. Да, чуть не забыл, еще нужно добавить пару проводов, соединяющих приборную панель (указатель уровня топлива) со жгутом бензонасоса.
Удаляем родной жгут, идущий к датчику уровня топлива и прокладываем новый с разъемом для бензонасоса (расположен на полу кузова под шумоизоляцией.

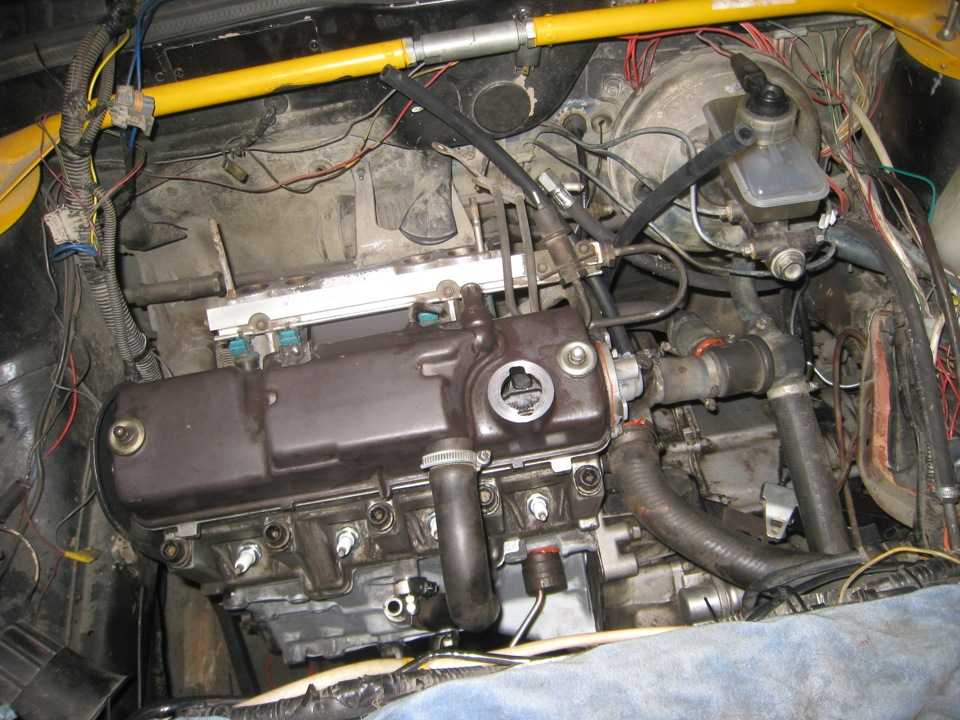

С правой стороны на головку блока устанавливается заглушка, на ней же крепятся провода “массы” жгута впрыска. Устанавливает коллектор, топливную рейку с форсунками, ресивер, дроссельный патрубок. Меняем трос газа .
Наиболее трудоемкой операцией (на мой взгляд) была прокладка топливной магистрали по днищу кузова. Трудность была в проталкивании обратки под рулевым механизмом. Я поступил так: взял монтировку и попросил соседа отжать рулевую рейку от кузова, предварительно открутив крепление механизма с одной стороны. По днищу кузова прокладываем топливную магистраль и крепим ее фиксаторами. Накручиваем топливные шланги, крепим топливный фильтр. Последний крепится на кронштейне к днищу кузова ( предусмотрены приваренные болты).
Устанавливаем новый бензобак, крепим хомутами и подключаем топливную магистраль. Прежде чем опускать форсунки в гнезда, советую создать давление в системе и проверить форсунки на подтекание. Если все в норме, крепим рампу к коллектору, устанавливаем остальные датчики, модуль зажигания, высоковольтные провода. Проверьте надежность крепления точек “МАССЫ”, не жалея хомутов закрепите проводку и шланги. Этим вы сбережете немало денег в будущем. Устанавливаем воздушный фильтр, шланг патрубка, подключаем шланги вентиляции картера и подогрева дроссельного патрубка. Ну вот, к великой радости почти все.
Автомобиль, с собранный из исправных запчастей инжектором, запускается сразу.
Подключаем ДСТ-2 и газоанализатор (если есть конечно), сбрасываем ошибки, регулируем состав смеси на холостом ходу.
Наименование детали | Каталожный номер
1 Маслянный насос ( с креплением под д-к ПКВ) 2112-1011052(01)
2 Кронштейн модуля зажигания 2111-3705410
3 Заглушка с прокладкой ( уст-на вместо трамблера) 2111-1003288
4 Шкив коленчатого вала демпфирующий 2110-1005058
5 Термостат + тройник 21082
6 Крепление генератора верхнее 21082-3701635
7 Крепление генератора нижнее 21082-3701720
8 Генератор 2112-3701010
9 Ремень генератора (клиновой) 21082-3701720
10 Полукорпус возд. фильтра верхний «Bosch» 2112-1109016
11 Полукорпус возд.фильтра нижний «Bosch» 21082-1109013
12 Фильтрующий элемент воздушный 2112-1109080
13 Фильтрующий элемент топливный 2112-1117010
14 Прокладка дроссельного патрубка 21082-1148015
15 Опора воздушного фильтра ( 2шт) 2112-1109249
16 Патрубок дроссельный в сборе 2112-1148010-31
17 Ресивер «Bosch» 2111-1008027-10
18 Впускной коллектор 2111-1008081
19 Регулятор давления топлива 2112-1160010
20 Форсунка «Bosch» ( 4 шт) 2111-1132010
21 Прокладка впускного коллектора 2110-1008055
22 Рампа форсунок 2111-1144020
23 Комплект креплений ресивера и возд.фильтра
24 Шланг подающий 2112-1104218
25 Шланг сливной 2112-1104218
26 Шланг бензобака топливоподающий 21082-1104226
27 Шланг задний сливной 2112-1104208
28 Шланг топливного фильтра 2112-1104222
29 Трубка сливная рампы 21082-1104054
30 Трубка подающая рампы 21082-1104013
31 Трубка подающая 21082-1104054
32 Трубка сливная 21082-1104013
33 Трос газа 21082-1108054
34 Крепление топливного фильтра 21082-1117020
35 Шланг патрубка 2111-1148035-10
36 Бензобак 21082-1101007-10
37 Кольцо прижимное 21082-1101178
38 Электробензонасос в сборе «Bosch» 21082-1139009
39 Контроллер «Bosch» M 1. 5.4 2111-1411020
40 Жгут высоковольтный 2111-3707080-01
41 Жгут проводов бензонасоса 21082-3724037
42 Жгут проводов системы зажигания 2112-3724026-50
43 Жгут проводов форсунок 2111-3724036
44 Датчик детонации 2112-3855010
45 Датчик положения КВ 2112-3847010
46 Датчик расхода воздуха «Bosch» 21083-1130010-01
47 Модуль зажигания 2112-3705010
48 СО потенциометр 2112-1431120
49 Датчик скорости 2110-3843010
50 Датчик температуры 2112-3851010
Как переделать: пошаговая инструкция
Перед началом работы хорошо помойте машину и уберите пыль и грязь вокруг двигателя.
- В задней части автомобиля снимаем старую карбюраторную топливную систему.
- Вытягиваем бензобак и топливные патрубки.
- Прикручиваем новый кронштейн и закрепляем с его помощью новые инжекторные магистрали.
Устанавливаем кронштейн на прежнее место и закрепляем магистрали - Проводим установку фильтра для топлива вместе со шлангами.
Закрепляем топливный фильтр со шлангами - Закрепляем на инжекторном бензобаке бензонасос.
- Переходим в моторный отсек и снимаем зажигание.
- Отсоединяем провода, которые идут от датчиков к косе зажигания.
- Вытягиваем старый тройник зажигания и устанавливаем вместо него инжекторный тройник. Перед этим полностью сливаем тосол из системы.
Устанавливаем инжекторный тройник зажигания на место карбюраторного - На месте трамблёра делаем заглушку с уплотнителем и обрабатываем её герметиком.
- Снимаем карбюратор вместе с впускным коллектором.
Демонтируем старый карбюратор вместе с коллектором - Заменяем прокладку и монтируем новый инжекторный коллектор.
Устанавливаем инжекторный коллектор на место карбюраторного - Проводим установку форсунок на рампу и закрепляем её на коллекторе.
- Присоединяем шланги и устанавливаем ресивер.
Устанавливаем инжекторный ресивер и подключаем к нему шланги - Если на вашей модели установлен маслонасос без отливки, то его также нужно сменить.
- Генератор на девятке подлежит замене, но вот сам шкив подходит для новой системы и его можно оставить.
- Вместо карбюраторной косы зажигания устанавливаем косу проводки ЭБУ.
- Подключаем проводку к контроллеру и двигателю.
- В нашем случае датчик топлива останется прежним, достаточно просто подключить его к новому насосу.
- Включаем зажигание и проверяем работу бензонасоса. Вся топливная система должна быть герметичной и без протечек.
- Меняем карбюраторный модуль на инжекторный.
Снимаем карбюраторный модуль зажигания и на его место ставим инжекторный модуль - Устанавливаем новую систему зажигания (свечи и модуль).
- Устанавливаем воздухофильтр.
- Высверливаем отверстие для датчика детонации (глубина 16 мм).
- Запускаем двигатель и проверяем его работы.
Как переделать карбюратор на инжектор на ВАЗ 2109: плюсы и минусы, все что для этого необходимо, рекомендации специалистов
Содержание:
Карбюратор. Преимущества и недостатки
Переделка
Карбюраторные моторы морально устарели уже достаточно давно. Но сегодня на наших дорогах не сложно встретить автомобили, оснащенные таким типом двигателя. Модель ВАЗ 2109 исключением не является.
Мотор девятки
Имея в распоряжении карбюраторную девятку, можно даже своими силами переделать его в инжекторный автомобиль.
Прежде чем решиться на такой шаг, обязательно изучите сильные и слабые стороны каждого из типов двигателей, а также определите, в каком режиме вы наиболее активно эксплуатируете свой автомобиль. От этого во многом зависит ваше окончательное решение.
Карбюратор. Преимущества и недостатки
Начнем с негативных моментов. К таковым относят:
- На серийные автомобили такие моторы давно не устанавливают. В Европе и вовсе из-за требований по экологическим нормам карбюраторы входят в черный список. То есть они запрещены, поскольку сильно загрязняют атмосферу;
- На высоких оборотах возможности мотора существенно падают. Крутящий момент не достигает желаемых показателей. Но на низких оборотах он эффективен и позволяет неплохо разогнаться с места до сотни;
- При обгонах карбюратор — это мука. Нормально и уверенно обогнать машины проблематично. Особенно, учитывая мощность карбюраторных девяток;
- Высокие показатели расхода топлива, если сравнивать с инжекторными двигателями. В среднем девятка с карбюратором при нормальном режиме затрачивает около 8,5-9 литров топлива на 100 километров;
- Управление воздушной заслонкой осуществляется вручную. Исключением являются некоторые версии самых последних образцов, где успели установить автоматические устройства. Некоторые автомобилисты утверждают, что ручное управление заслонкой зимой дает свои плюсы, поскольку позволяет прочувствовать двигатель. Но это могут понять лишь опытные водители.
Карбюратор девятки
Но не будем только о плохом. ВАЗ 2109 с карбюратором имеет также положительные качества:
- Стоимость карбюратора значительно дешевле, нежели инжекторного двигателя;
- Обслуживание мотора стоит меньше, да и сами работы выполнить проще при самостоятельном ремонте;
- Поклонники карбюраторов утверждают, что отсутствие блоков управления, микроконтроллеров — это неоспоримый плюс. Хотя с ним можно поспорить;
- При выходе из строя мотора даже в 100 километрах от ближайшего населенного пункта или СТО для опытных водителей не проблема, поскольку выполнить ремонт можно даже в полевых условиях. Но тут потребуется наличие соответствующих инструментов и помощи пассажира.
Поменять местами пару бронепроводов и сделать продувку — это простой вариант быстрого самостоятельного ремонта карбюратора. Инжекторный мотор такие фокусы не понимает.
Инжектор. Преимущества и недостатки
Если говорить коротко, то все преимущества инжектора — это недостатки карбюратор, а все недостатки — это преимущества карбюратора.
Инжекторная девятка
К ключевым особенностям инжекторных двигателей относят:
- Инжекторы более щадит окружающую среду, удовлетворяет требования по выбросам вредных веществ;
- Крутящий момент хоть недостаточный при малых оборотах, но на высокой скорости обеспечивает более легкие обгоны. Мотор словно открывает второе дыхание;
- Стоимость обслуживания инжектора выше;
- Для нормальной работы такого двигателя нужно чистое топливо. Карбюратор «питается» всем подряд;
- Для проверки неисправностей необходимо выполнить диагностику, что затратно по времени и деньгам;
- Инжектор расходует меньше топлива. Средний показатель — 6-7 литров на 100 километров;
- Практически все системы функционируют за счет управления компьютером, потому при правильной работе движок работает максимально эффективно и экономично;
- Есть возможность установить ГБО на инжектор. А вот с карбюратором такой шаг сопряжен с рядом сложностей.
Переделка
Чтобы выполнить своими руками замену карбюратора на инжектор, обязательно вооружитесь следующими компонентами:
- ГБЦ от ВАЗ 2112 с ресивером и коллекторами;
- Датчик детонации;
- Дроссельный патрубок с датчиком положения заслонки;
- ДМРВ и ряд других элементов.
Комплект для замены
Когда все готово, можно приступать к работе.
- Демонтируйте старую ГБЦ. Плюс снимите все навесное оборудование в топливном узле, бензобак и систему зажигания.
- Снимите генератор, термостат, шкивы и ремни.
- Установите новый бензобак с помпой, позаимствованный от донора — инжекторного ВАЗ.
- Снимите карбюратор и элементы системы зажигания, которые подлежат замене.
- Отсоедините патрубки и шланги системы охлаждения. Здесь полностью новый комплект поставите от инжектора.
- Снимите поддон.
- Установите новые поршни от инжекторного донора и шатуны на 10. Штатные карбюраторные компоненты не рассчитаны на инжекторную степень сжатия. Плюс там предусматриваются специальные выемки для других клапанов.
- Установите новый агрегат с отливом на крышке для ДПКВ, заменив штатный масляный насос. Если получится снять крышку, тогда под замену пойдет только она.
- Удалив старые патрубки системы охлаждения, установите новые. Самое правильное решение — заменить весь комплект. Его покупка не особо повлияет на ваш общий бюджет.
- Подготовьте все необходимо для монтажа головки на 16 клапанов. Крепежи совпадают, только болты от старой головки длинные и их нужно укоротить. Плюс в новой головке не забудьте сделать отверстие на 12 размер.
- Установите новые топливные магистрали от донора.
- Соедините с магистралями ваш новый бензобак.
- К топливному насосу проведите проводку от блока управления. Регуляторы уровня топлива можно использовать старые, от карбюраторного автомобиля.
- Вырежьте в стенке моторного отсека отверстие, через которое будет прокладываться проводка. Так не придется делать штатные провода длиннее.
- Установите датчик детонации, просверлив отверстие в блоке и нарезав резьбу на 8 размер.
- Обязательно замените водяную помпу, взяв агрегат от донора 2112.
- Возьмите новый сапун для вентиляции картера и масляный щуп. Установите их вместо прежних.
- Установите новую ГБЦ. Только не забудьте поменять прокладку, которая соответствует уже другой головке.
- Установите термостат, позаимствованный у ВАЗ 2112.
- Соедините патрубки охлаждающей жидкости.
- Снимите заднюю крышку ГРМ и ролики. Демонтируются шкивы от 2112. Ремень обязательно устанавливается в соответствии с метками.
- Установите новый генератор вместе с приводом. У нового генератора верхний крепеж останется нетронутым, поскольку он не предусмотрен конструкцией карбюраторного ВАЗ 2109. Потому максимально надежно закрепите пару нижних крепежных болтов.
- Расставьте по своим новым местам все датчики.
- Посадите крышку клапанов на качественный герметик.
- Соберите модуль зажигания, провода, свечи и прочие компоненты.
- Установите воздушный фильтр.
- Приведите в норму выхлопную систему. Глушитель зачастую оставляют штатный, но резонатор и остальные компоненты берут от донора.
- Проводка соединяется с торпедо и замком.
- Залейте новое масло, заправьте автомобиль качественным топливом.
- Заведите двигатель и выполните пробный заезд.
Что можно получить
Переделав карбюратор в инжекторный автомобиль, вы сможете получить улучшенные технические, динамические характеристики. Предлагаем вам сравнение параметров двух моторов.
Характеристика | Карбюратор | Инжектор |
Диаметр цилиндров | 76 миллиметров | 82 миллиметра |
Мощность двигателя | 64 кВт | 78 кВт |
Расход топлива по городе и по трассе | 9/8,7 литров на 100 км | 9,5/7 литров на 100 км |
Разгон с 0 до 100 км/час | 16 секунд | 13 секунд |
Максимальная скорость | 148 км/час | 155 км/час |
Переделка карбюратора на инжектор — это серьезный шаг по модернизации вашего ВАЗ 2109. Несмотря на кажущуюся сложность, процесс выполняется даже своими руками. Но только при условии наличия достаточного опыта.
Загрузка …
Цена на новые двигатели ВАЗ 2110
Как известно, силовые агрегаты автомобилей ВАЗ 2110 изнашиваются гораздо быстрее, чем может служить сам автомобиль. Например, при среднем пробеге автомобиля 30 000 км в год, за 20 000 лет эксплуатации пробег в 20 000 километров вполне реален. Но редко какой двигатель, даже с ремонтом, способен так долго отходить.
Именно поэтому многие автовладельцы предпочитают покупать новые двигатели, когда старые уже не подлежат ремонту. Хотя, таких автолюбителей, которые предпочитают покупать б/у моторы и ремонтировать их самостоятельно, немало. Оба эти варианта будут рассмотрены ниже.
Цены на новые двигатели модификации 2111 объемом 1,5 литра
Силовой агрегат для ВАЗ 2110 модификации 2111 имеет объем 1,5 литра, и 8-клапанную ГБЦ. По сути, данная модель двигателя является всего лишь модернизацией всем известного ВАЗ 2108, и отличается от него только установленной системой впрыска топлива, и некоторыми креплениями генератора и датчиков ЕСМ. В остальном такой же дизайн.
Именно из-за установленного инжектора этот мотор стоит немного дороже и его цена 49рублей, но это минимум, а в некоторых магазинах цены колеблются от 50 000 до 50 тысяч рублей.
Стоит отметить тот факт, что в большинстве случаев агрегаты продаются сразу в собранном виде, то есть на них устанавливается все навесное оборудование, такое как генератор и стартер. А еще, есть система впрыска — инжектор. Мощность составляет 77 лошадиных сил.
Стоимость модели 21114 объемом 1,6 литра
Думаю, что не стоит подробно объяснять и рассказывать, что на ВАЗ устанавливались двигатели не только 2110 л.с. 1,5, но и 1,6 литров. За счет увеличения рабочего объема мощность двигателя также стала несколько выше — до 81,6 л.с.
Также на работу двигателя повлиял увеличенный ход поршня в цилиндре до 76,5 мм по сравнению с 71 мм. Хотя, при всех доработках, у этого мотора есть некая конструктивная особенность — булькающий звук при работе, что связано с тем, что поршень не полностью совместим с цилиндром по размерам.
Цена данного аппарата тоже 49 руб.
Цены на 16-клапанные двигатели 21124 и 2112
Кроме обычных восьмиклапанных моторов на 16 устанавливались и 2110-клапанные. Сначала это были модели от 2112, объемом 1,5 л., а чуть позже стали устанавливать модификацию двигателя с индексом 21124, имевшую уже больший объем до 1,6 л.
Между этими версиями есть конструктивное отличие: более объемный двигатель не гнет клапана при обрыве ремня ГРМ, в отличие от первого. Цены на эти модификации колеблются от 62 до 63 тысяч рублей.
Покупка б/у двигателей
Если рассматривать варианты покупки б/у агрегатов, то стоит обратить особое внимание на техническое состояние таких деталей и узлов как:
- шатунно-поршневая группа
- Коленвал и распредвал
- Головка блока цилиндров
Проверить все эти механизмы и узлы можно следующим образом. Оценить состояние поршня можно, проверив компрессию в цилиндрах. Коленчатый вал в нормальном состоянии сможет поддерживать оптимальное давление масла в системе. Конечно, крайне желательно проверить работоспособность на работающем аппарате!
ВАЗ 2108 отзывы отзывы, технические характеристики, цены
описание цены пробег отзывы фото
Хорошая езда, если с машиной все в порядке — хорошо едет по проселочным дорогам, прочная, устойчивая, хорошая обзорность на дороге
читать все ВАЗ 2108 отзывы
Это поколение ВАЗ 2108 выпускалось с января 1984 по Январь 2003 г. Мы можем предоставить информацию об 11 модификациях этого поколения. Автомобиль выпускался только с передним приводом.
Данная Лада (ВАЗ) доступна с бензиновыми двигателями 11 рабочим объемом от 1,1 до 1,7 л и мощностью от 54 до 140 9 л.с.0051 лошадиных сил.
Автомобиль доступен только с механической коробкой передач.
Все фото ВАЗ 2108 хэтчбек
Сравнение ВАЗ 2108 с другими автомобилями
ВАЗ 2108 хэтчбек средний расход топлива в смешанном цикле от 5,4 до 10,2 литров на 100 км. Самая экономичная версия ВАЗ 2108 – 21080, расходующая 5,4 литра бензина на 100км.
Лучший разгон от 0 до 100 км/ч — 8 секунд имеет версию 2108-91, наоборот самая медлительная 21083-34 достигает этой скорости всего за 17 секунд.
Длина ВАЗ 2108 401 см, это небольшой автомобиль. Полная масса ВАЗ 2108 составляет от 1325 до 1520 кг (в зависимости от модификации), этот автомобиль примерно на 20 процентов тяжелее среднего для данного возраста и класса автомобилей.
Эта Лада (ВАЗ) находится в средней ценовой группе — ее можно купить (в Латвии) примерно за 1200 $. По отзывам пользователей, средняя стоимость ремонта ВАЗ 2108 составляет 60 $ в год. Ниже вы найдете более подробную информацию о ценах и стоимости ВАЗ 2108.
В отзывах пользователей ВАЗ 2108 получил среднюю оценку 5.0 (из 10), что относительно мало, учитывая среднюю оценку 7.6 для автомобилей аналогичного возраста. Все авторы обзоров рекомендовали бы ВАЗ 2108 своему другу.
ВАЗ 2108 модификации
Модификация | Двигатель | Мощность | Минусы топлива. |
---|---|---|---|
21081 19 января84 — январь 1994 г. | 1.1 Бензин | 54 л.с. | — |
21080 Январь 1984 г. — январь 1997 г. | 1.3 Бензин | 63 л.с. | 5,4 л/100 км |
21086 Январь 1984 г. — январь 1997 г. | 1.3 Бензин | 64 л.с. | 8.2 л/100км |
2108-91 Январь 1984 г. — январь 1997 г. | 1.3 Бензин | 140 л.с. | 10 л/100 км |
21083 Январь 1991 г. — январь 2003 г. | 1,5 бензин | 68 л.с. | 7,7 л/100 км |
21088 Январь 1995 г. — январь 1997 г. | 1,5 бензин | 70 л.с. | 8,5 л/100 км |
2108 Январь 1988 г. — январь 2003 г. | 1,5 бензин | 72 л.с. | 8 л/100 км |
21083 Январь 1984 г. — январь 2003 г. | 1,5 бензин | 79 л. с. | 7,7 л/100 км |
21085 Январь 1984 г. — январь 1997 г. | 1,5 бензин | 93 л.с. | 8,8 л/100 км |
21083-34 Январь 1998 г. — январь 2003 г. | 1,7 Бензин | 80 л.с. | 10,2 л/100км |
2108-90 Январь 1984 г. — январь 1997 г. | 1,7 Бензин | 120 л.с. | — |
ВАЗ 2108 цены
ВАЗ 2108 1984-2003 хэтчбек цена в Латвии от 220$ до 2800$ .
По сравнению с аналогами ВАЗ 2108 цена средняя — ВАЗ 2108 примерно на 10 процентов дороже , чем средние хэтчбеки этого возраста (сравните цены хэтчбеков 1984 — 2003 годов).
Год | Низкий | Средний | Высший | Наличие |
---|---|---|---|---|
ВАЗ 2108 цена 9000 | 550 $ | 550 $ | 650 $ | |
ВАЗ 2108 1993 цена | 800 $ | 900 $ | 1100 $ | |
ВАЗ 2108 1991 цена | 440 $ | 1200 $ | 2800 $ | |
ВАЗ 2108 1989 цена | 1400 $ | 1600 $ | 1800 $ | |
ВАЗ 2108 1988 цена | 900 $ | 1700 $ | 2300 $ | |
ВАЗ 2108 1987 цена | 330 $ | 1100 $ | 2400 $ | |
ВАЗ 2108 1986 цена | 220 $ | 1000 $ | 1700 $ | |
ВАЗ 2108 1985 цена | 900 $ | 1600 $ | 2200 $ |
ВАЗ 2108 общая стоимость владения
Сколько реально стоит владение ВАЗ 2108? Для расчета общих эксплуатационных расходов ВАЗ 2108, включая расходы на покупку, страхование, техническое обслуживание, а также налоги и прочие расходы, нажмите год выпуска
1984 1985 1986 1987 1988 1989 1990 1991 1992 1993 1994 1995 1996 1907 1002 1992 1999 2003
ВАЗ 2108 пробег
Для приблизительного расчета пробега ВАЗ 2108 выберите год выпуска
1984 1985 1986 1987 1988 1989 1990 1991 1992 1993 1994 1995 1996 1997 1998 1999 2000 2001 2002 2003 9003 9003
Добавить отзыв о ВАЗ 2108
ВАЗ 2108 хэтчбек фото изображения
Чаще всего сравнивают с
ВАЗ 2105 1980
Сравнить ВАЗ 2108 1984 и ВАЗ 2105 1980
ВАЗ 2107 1982
Сравнить ВАЗ 2108 1984 с ВАЗ 2107 1982
Вольво С80 2009
Сравнить ВАЗ 2108 1984 и Volvo S80 2009
ВАЗ 2101 1970
Сравнить ВАЗ 2108 1984 с ВАЗ 2101 1970
ВАЗ 2106 1976
Сравнить ВАЗ 2108 1984 с ВАЗ 2106 1976
ВАЗ 2104 1984
Сравнить ВАЗ 2108 1984 с ВАЗ 2104 1984
Сравнить ВАЗ 2108 1984 с другим автомобилем
ВАЗ 2108 отзывы
ВАЗ 2108 1988 Бензин 1,1 л, Механическая коробка передач
Год покупки: | 2015 (возраст автомобиля 27 лет) | Принадлежность: | 2000 км (2 года) |
---|---|---|---|
Средний расход топлива: | 8,2 литра на 100 км (30 % городской езды) | ||
Общая стоимость ремонта: | 122. |
