Тюнинг двигателя: основные способы модернизации ДВС

Тюнингом называется доработка двигателя в целях увеличения его мощности и эффективности. Модернизация происходит за счет замены заводских деталей, установки новых механизмов и улучшения уже имеющихся систем.

Двигатели современных автомобилей с электронным блоком управления подвергаются также чип-тюнингу – корректировке программы бортового компьютера. Такой метод позволяет повысить мощность агрегата без наддува на 10 %, с наддувом – на 30-40 %.

Достичь наилучших результатов форсирования двигателя можно только в специализированных сервисных центрах, оборудованных профессиональным инструментом и качественными запчастями.

Каждый автомобиль имеет свои конструктивные нюансы, поэтому индивидуальный подход к ТС – залог его оптимальной доработки. По большому счету, в улучшении параметров нуждаются только двигатели гоночных автомобилей, в остальных случаях тюнинг не всегда целесообразен, так как требует больших затрат при спорных результатах.

Далее в статье освещены основные способы модернизации двигателя, отмечены важные моменты, которые необходимо соблюдать при проведении работ, даны общие рекомендации по тюнингу.

Основные способы тюнинга двигателя

Существует два основных способа повышения мощности двигателя:

Снижение массы движущихся частей

Установка новых элементов

Так, к примеру, стандартные детали двигателя заменяют на облегченные (поршни, шкивы, маховик и пр.), вместо механических систем устанавливают электрические. Некоторые автовладельцы (особенно это касается водителей гоночных автомобилей) в целях снижения веса снимают с ТС все навесное оборудование.

Рассмотрим наиболее распространенные методы совершенствования двигателя подробнее.

Смена головки блока цилиндров

Сегодня существует множество вариантов головок блока цилиндра, предназначенных специально для тюнинга двигателя. Их соединительные разъемы и патрубки имеют такую же конструкцию, как и стандартные ГБЦ, поэтому при их установке сложностей не возникает.

Помимо специальных головок, выпускаются модифицированные модели для конкретных автомобилей. Стоят они дешевле тюнинговых, однако также привносят новые возможности для двигателя.

Современные ГБЦ с вертикальным и горизонтальным вихрем увеличивают скорость поступления воздуха и в улучшают общие характеристики воздушного потока.

Расточка блока цилиндров

Процедура расточки цилиндров помогает увеличить общий объем двигателя. Операция по увеличению сечения гильз изнутри осуществляется только на специализированном высокоточном станке, позволяющем сохранить их правильную геометрию.

Для расточенных цилиндров подбираются бОльшие по диаметру поршни, так как только идеальное совмещение этих деталей обеспечивает необходимый уровень компрессии двигателя.

Тюнинг клапанов двигателя

Клапаны двигателя пропускают и выпускают воздушный поток. Временем открытия клапанов управляет распределительный вал, а степенью – толкатель.

Впускные клапаны не должны иметь острых углов и «заусенцев», препятствующих прохождению воздуха, поэтому эти элементы должны быть тщательно отполированы. Важно, чтобы клапаны размещались в посадочных местах плотно и без зазоров.

Увеличить количество поступающего воздуха можно путем расширения впускных отверстий или установки большего количества клапанов (16, 20, 24, 32 и т.д.). Последний способ наиболее актуален, так как увеличенные отверстия и большие клапаны уменьшают скорость воздушного потока на низких оборотах, что негативно отражается на крутящем моменте.

Помимо увеличения количества клапанов, устанавливают специальные тюнинговые клапанные пружины.

Замена штатного распредвала

Не менее популярный способ тюнинга, чем расточка блока цилиндров.

Распределительный вал управляет открытием и закрытием клапанов двигателя. Время открытия задается профилем кулачков вала.

В отличие от обычных распредвалов, тюнинговые имеют более высокие и широкие кулачки, позволяющие клапанам подниматься выше и находится в открытом состоянии дольше. Это способствует подаче большего количества топливно-воздушной смеси.

Существует несколько видов модернизированных распределительных валов для умеренной, быстрой и спортивной езды:

Mild Road Cams: подходят практически для всех автомобилей, улучшают приемистость и мощность двигателя

Fast Road Cams: идеальны для скоростных автомобилей, увеличивают мощность двигателя, однако нестабильно работают на холостом ходу

Competition Cams: предназначены для спортивных автомобилей; эффективно повышают мощность двигателя, однако увеличивают расход топлива, обладают неровным холостым ходом и быстро изнашиваются

Спортивные распредвалы непригодны для использования в городских условиях, так как характеризуются максимальной отдачей в области почти предельных частот вращения двигателя (2-3 тыс. оборотов).

Доработка топливной системы

Для повышения мощности двигателя очень важно увеличить количество топливно-воздушной смеси, поступающей в камеру сгорания. Сделать это можно путем доработки топливной системы автомобиля: установки более производительного насоса, топливной рампы с мощными инжекторами, усовершенствования топливного регулятора.

После проведения этих мероприятий обычно требуется использовать бензин с максимальным октановым числом.

Использование строкер-китов

Многие компании производят готовые комплекты (поршни, кольца, шатуны, подшипники и коленвал) для механического тюнинга двигателя. В основном, эти наборы ориентированы на американские восьмицилиндровые двигатели. Их использование изменяет длину хода поршня, увеличивает крутящий момент и в результате добавляет силовому агрегату 10-15 % объема.

Все детали строкер-китов изготавливаются по передовым спортивным технологиям, поэтому имеют больший запас прочности и износостойкости.

В зависимости от оборотистости двигателя существует несколько базовых вариантов строкер-китов с деталями разной высоты, ширины, углом поворота кулачка и прочими характеристиками.

Повышение компрессии двигателя

Повысить компрессию в цилиндрах можно разными способами. Одним из них является использование так называемых высококомпрессионных поршней. Обычно они выполнены из алюминиевого сплава с добавлением кремния, имеют увеличенное компрессионное кольцо и выпуклость на днище.

Высококомпрессионные поршни создают более высокое давление, чем стандартные, чем ускоряют процесс сгорания топлива и повышают мощность двигателя. В процессе работы они выдерживают очень большие нагрузки и температуры, поэтому могут использоваться для комплектации автомобилей с самыми мощными двигателями.

Снизить износ дорогостоящих высококомпрессионных и стандартных поршней помогает их обработка специальными антифрикционными покрытиями с дисульфидом молибдена и графитом.

Ранее они наносились только на заводе-изготовителе, сейчас их применение не ограничено промышленными рамками – защитные составы доступны в компактном и удобном аэрозольном формате.

По-настоящему уникальным средством для восстановления изношенного заводского покрытия является MODENGY Для деталей ДВС. Оно защищает детали при «масляном голодании» и перегреве, предотвращает появление задиров на сопряженных поверхностях и максимально снижает их износ.

Состав используется для юбок поршней, вкладышей распредвалов, дроссельных заслонок, шлицевых соединений, штоков клапанов.

Покрытие наносится после предварительного очищения и обезжиривания поверхностей Специальным очистителем-активатором MODENGY, сохнет при комнатной температуре и не требует возобновления в дальнейшем.

Уровень компрессии двигателя можно увеличить не только с помощью применения специальных поршней, но и путем шлифовки головки блока цилиндров. При этом стандартная прокладка ГБЦ меняется на тюнинговую (выдерживающую избыточное давление).

Различные методы повышения давления не следует применять в двигателях с турбонаддувом – для них свойственна малая компрессия, в противном случае возникает риск детонации и повреждения силового агрегата.

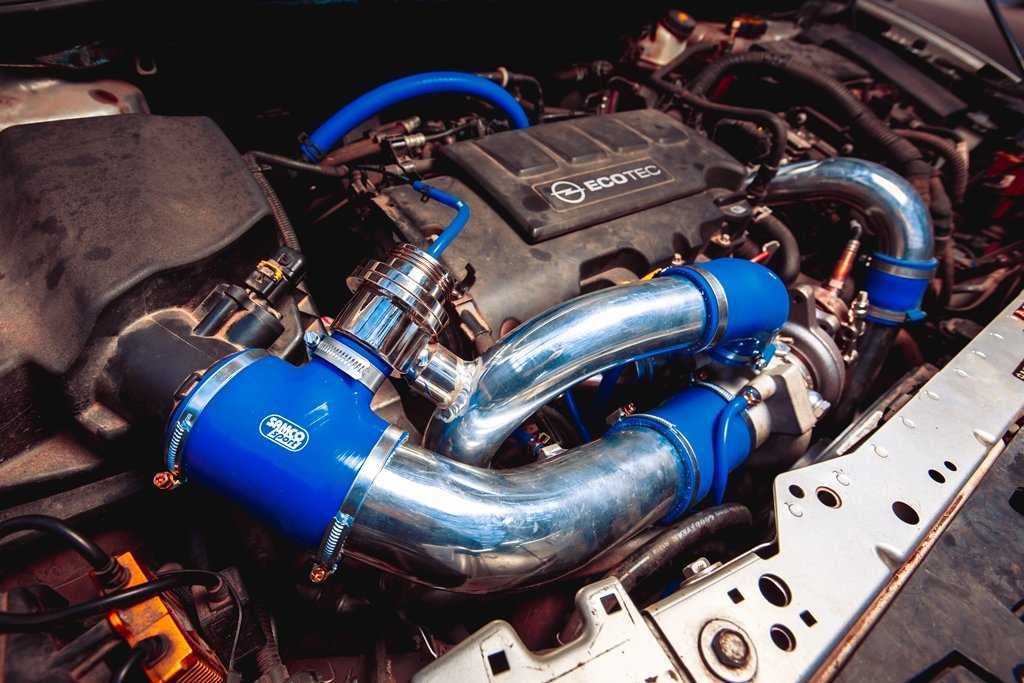

Установка турбокомпрессора или турбонагнетателя

Принудительно закачать во впускной коллектор больше воздуха и создать тем самым более высокое давление могут 2 устройства: турбокомпрессор и турбонагнетатель.

Турбокомпрессор увеличивает мощность двигателя только при достижении нужного числа оборотов. Промежуток времени от старта двигателя до этого момента называется турболагом.

Турбонагнетатель начинает свою работу сразу, однако при этом отнимает около 30 % мощности силового агрегата.

Установка прямоточного глушителя

Чтобы выхлопные газы легче отделялись от двигателя с турбокомпрессором, устанавливается глушитель без катализатаров, с ровными изгибами или вообще без них. Он оказывает наименьшее сопротивление газам, и при комплексном подходе к тюнингу выхлопной системы прибавляет 15-20 % к мощности двигателя.

Установка дополнительного радиатора

Мощный модернизированный двигатель испытывает экстремальные нагрузки и температуры, поэтому требует более совершенной системы охлаждения.

Именно поэтому, чтобы продлить срок службы силового агрегата после доработки, желательно установить отдельный масляный радиатор и тосольный радиатор большего размера.

Общие рекомендации

Затраты на тюнинг практически не ограничены, поэтому, прежде, чем приступать к доработке двигателя, определитесь с конкретными целями.

Перед покупкой запчастей для тюнинга обязательно проконсультируйтесь у квалифицированных специалистов, а лучше доверьте им весь процесс.

Внимательно относитесь к автомобилю после тюнинга, не пренебрегайте советами мастеров, вовремя меняйте масло и проходите диагностику.

Помните, что в некоторых случаях замена двигателя целесообразнее его доработки.

Чип тюнинг — увеличение мощности двигателя от Morendi.

Ниже приведен каталог основных марок и моделей автомобилей, для которых мы предоставляем услуги чип тюнинга и доработки технической части. Если Вы не нашли свой автомобиль или обнаружили ошибку в каталоге просьба связаться с нами по телефону. Каталог носит информационный характер и может не отражать текущее предложение компании Morendi.

Мы постоянно развиваемся и совершенствуем наши знания. Растет наш опыт и возможности. Мы всегда готовы обсуждать возможности индивидуальной настройки автомобиля и создания решения именно под Ваши требования

Чип тюнинг двигателя.

Многие автовладельцы думают, что знают все о своем автомобиле. Но знаете ли вы, что ваш авто может иметь скрытые возможности, которые станут доступны, если провести чип тюнинг для дизельного или бензинного двигателя?

Качественно выполненный чип-тюнинг увеличит мощность двигателя, крутящий момент, а также существенно сократит расход топлива. Все это можно провести безо всякого вреда машине и, как правило, без механического вмешательства.

Чип тюнинг — это изменение настроек блока управления двигателем и в некоторых случаях блока управления коробкой передач. За счет перенастройки таблиц зажигания и подачи топлива (наполнения цилиндров), а также ограничителей крутящего момента, открытия дроссельной заслонки и давления наддува можно существенно изменить мощность мотора и его характер. Поиск оптимальных и безопасных настроек это сложная и комплексная работа доступная только профессионалам.

Чип Тюнинг бензиновых двигателей

Мощность бензинового двигателя ограничена его литровым объемом и объемной эффективностью — VE. Если на первые два параметра мы как правило повлиять не можем, без существенного вмешательства в «железо», то на многие другие возможно повлиять внеся изменения в программу управления двигателем. На мощность и динамику значительно влияет состав смеси, определяемый соотношением воздуха и топлива — AFR, угол опережения зажигания — УОЗ, а также наддув в случае наличия турбины. В случае моторов оснащенных прямым впрыском таких как CGI, TSI, GDI и прочих, на мощность и экономичность влияет количество тактов впрыска и их фаза.

Чип Тюнинг дизельных двигателей

Чип-тюнинг дизельных двигателей имеет более ярко выраженный эффект экономии топлива по сравнению с чипом бензиновых моторов. Это связанно с тяговыми характеристиками дизельного мотора, крутящий момент которых доступен с самых низких оборотов двигателя. Чип тюнинг существенно увеличивая крутящий момент дизельного мотора позволяет автомобилю двигаться с прежней или даже большей динамикой, но при более низких оборотах и более высоких передачах КПП. Таким образом при чип тюнинге помимо лучшей динамики вы также получаете ощутимое сокращение расхода топлива.

Преимущества чип-тюнинга дизельных двигателей:

При интенсивном движении появляются возможности совершения уверенных ускорений при обгонах.

Более хорошая тягово-скоростная характеристика, которая облегчает управление авто в городских условиях.

Легче движение полностью загруженной машины.

После длительного использования автомобиля, мощность мотора может уже не устраивать. Чип тюнинг позволит вернуть удовольствие от управления автомобилем.

Чип тюнинг намного дешевле, чем дорогостоящие модификации двигателя или покупка более мощной модели авто.

5 основных элементов тюнинга двигателя | ТЮНИНГ

ГЛАВНАЯ >
ТЮНИНГ >
5 основных элементов тюнинга двигателя

ТЮНИНГ

5 основных элементов тюнинга двигателя

Детали впуска

Для повышения эффективности впуска самое главное удалить все, что может стать препятствием, и плавно направить воздух в двигатель. Однако стандартный воздухоочиститель предназначен для снижения шума на впуске и предотвращения засорения фильтра в течение длительного периода использования в различных условиях. Это делает стандартную систему впуска воздуха очень неэффективной с точки зрения производительности. Это как если бы кто-то бежал марафон в противогазе!
Компания HKS разработала и создала Super Hybrid Filter и Super Power Flow как часть своей линейки воздухозаборников. Супергибридный фильтр представляет собой стандартный сменный фильтр, в котором используется стандартная коробка воздухоочистителя и заменяется фильтр на другой, обеспечивающий больший поток воздуха, что повышает общую эффективность всасывания. Комплект Super Power Flow удаляет корпус воздухоочистителя и заменяет его узлом фильтра открытого типа, который способен справиться с требованиями более высоких уровней настройки. Хотя эти впускные системы сменного типа воздушной камеры могут обеспечить повышенную эффективность впуска воздуха, цикл технического обслуживания короче, чем у стандартного воздушного фильтра, поэтому для поддержания оптимальной производительности требуется регулярное техническое обслуживание.

Перейти к продуктам HKS INTAKE

Детали выхлопной системы

Основы настройки выхлопной системы заключаются в повышении эффективности выхлопных газов, но неверно предполагать, что наименьшее сопротивление приводит к максимальной эффективности. При удалении глушителя сопротивление выхлопных газов радикально снижается, но также снижается крутящий момент двигателя, что отрицательно влияет на запуск и ускорение автомобиля, поэтому необходимо иметь правильное противодавление (сопротивление) выхлопных газов. Выпускные коллекторы являются хорошим примером этого, где можно изменить характеристики двигателя с помощью формы, соединений и длины коллектора. Выхлопная система играет жизненно важную роль в выбросах выхлопных газов и уровне шума автомобиля. Стандартные глушители, как правило, имеют крутые изгибы и смятые участки, чтобы снизить стоимость производства и компоновку. Акцент в конструкции сделан на снижение уровня шума и увеличение крутящего момента на самых низких оборотах двигателя. Спортивные глушители имеют более плавные изгибы для повышения эффективности выхлопной системы, и каждая система настроена на конкретный автомобиль, чтобы спортивные автомобили могли иметь эффективную мощность во всем диапазоне оборотов, в то время как седаны и универсалы будут уделять больше внимания созданию крутящего момента. Звук также настраивается в соответствии с приложением, но в то же время дает достаточно, чтобы заявить о его присутствии. Турбины (подробнее позже) используют энергию выхлопных газов для производства мощности и, таким образом, становятся сопротивлением в выхлопной системе, поэтому глушители для автомобилей с турбонаддувом спроектированы с меньшим сопротивлением по сравнению с автомобилями Северной Америки. В зависимости от типа транспортного средства и глушителя можно повысить уровень наддува и получить значительное увеличение мощности.

Стандартный глушитель

Обычно угол изгиба труб стандартной выхлопной системы довольно острый, потому что при проектировании системы основное внимание уделяется затратам, снижению шума и крутящему моменту на низких скоростях. Глушитель представляет собой переборочную конструкцию, рассеивающую выхлопные газы с перегородкой внутри глушителя.

Спортивный глушитель

Выхлопные системы спортивного типа обычно ориентированы на лучшую эффективность выхлопа; поэтому угол изгиба трубы плавный, а глушитель представляет собой прямую конструкцию, через которую труба проходит прямо внутри глушителя. Уровень шума выхлопа имеет тенденцию к повышению, но в последнее время все чаще используются бесшумные выхлопные системы спортивного типа.

Металлический катализатор улучшает как эффективность выхлопных газов, так и очищающие свойства.

Катализатор очищает выхлопные газы, делая их менее вредными для окружающей среды. Катализатор имеет мелкоячеистую структуру с множеством крошечных отверстий, создающих сопротивление потоку выхлопных газов. Если рассматривать только эффективность выхлопа, наилучшие результаты будут достигнуты при удалении катализатора, но это приведет к выбросу в атмосферу большого количества вредных газов и сделает звук выхлопа очень громким. По этим причинам во многих странах удаление катализатора с автомобиля запрещено законом. Чтобы решить эту проблему, был разработан металлический катализатор с ячейками HKS 150, который имеет гораздо более крупную сетку (ячейку), обеспечивающую более эффективный поток выхлопных газов, сохраняя при этом очищающие свойства благодаря инновационному дизайну, сочетающему производительность с социальной ответственностью.

Перейти к продукции HKS EXHAUST

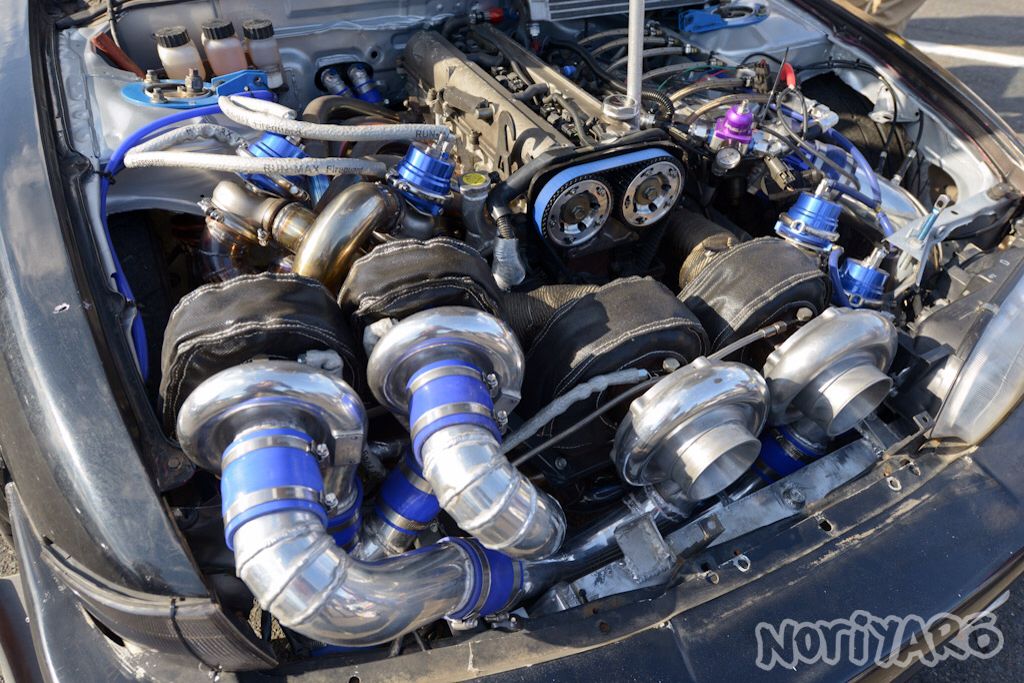

Принудительная индукция

Что такое турбонагнетатель?

Используя энергию выхлопных газов двигателя, лопасти, подобные лопастям ветряной мельницы, вращаются с помощью компрессора, прикрепленного к той же оси. Это сжимает воздух и нагнетает его в двигатель, позволяя получить от двигателя более высокую мощность. Количество воздуха (давление), нагнетаемого в двигатель, называется давлением наддува, и его можно регулировать, контролируя количество выхлопных газов, проходящих через турбокомпрессор. Эта регулировка выполняется с помощью перепускного клапана, который находится между двигателем и турбонаддувом и может выпускать выхлопные газы, не проходя через турбокомпрессор. Это активируется давлением компрессора.
Повышая давление наддува, двигатель может всасывать больше воздуха, но из-за ограничений мощности двигателя и экстремального сгорания (известного как детонация или детонация) давление наддува ограничено. Стандартное давление наддува обычно ограничено с большим запасом прочности, чтобы справиться с широким спектром применений, а также по экологическим причинам.

2 типа перепускного клапана

Перепускные клапаны делятся на 2 основных типа. Типы актуаторов и типы вестгейтов. Оба работают, открывая перепускной клапан при достижении заданного уровня наддува и позволяя выхлопным газам выходить, не проходя через турбонаддув, что предотвращает дальнейшее повышение наддува. Они оба выполняют одну и ту же работу, но привод компактен и может быть выполнен как одно целое с турбоблоком, в то время как для вестгейта требуется трубопровод и фитинг перед турбонагнетателем, пропускная способность байпаса может быть увеличена на типе вестгейта, что дает более стабильные настройки наддува. Судя по этим характеристикам, актуаторы обычно используются на стандартных и меньших турбинах, в то время как вестгейты используются на больших турбинах для приложений с большей мощностью.

Что такое «Ускорение»?

За счет увеличения количества нагнетаемого в двигатель воздуха взрывная сила увеличивается, что увеличивает мощность двигателя. «Увеличение» увеличивает консервативные уровни повышения акций, чтобы высвободить весь потенциал сетапа акций. Самый распространенный способ повысить наддув — установить буст-контроллер EVC (электронный контроллер клапана). Возможна также замена актуатора на более сильную пружину. Хотя форсирование является относительно простым способом увеличения мощности, существует множество возможных осложнений, таких как детонация регулятора подачи топлива или отключение наддува, которые могут привести к возможному повреждению двигателя, поэтому важно знать о возможностях автомобиля.

Что такое «Турбообмен»?

Турбоподкачка — это следующий шаг по сравнению с наддувом. Ограничения стандартного турбокомпрессора могут быть легко достигнуты, и те, кому нужно больше, могут заменить свой турбонагнетатель на тот, который может обрабатывать больший поток воздуха.
Обычно можно подумать, что при одном и том же двигателе и давлении наддува маленький турбонаддув и большой турбонаддув будут производить одинаковую мощность. Однако это не так, и большая турбина будет производить больше мощности. Это вызвано разницей в эффективности турбонаддува, поскольку турбонаддув каждого размера имеет давление наддува (скорость воздушного потока), при котором он может работать наиболее эффективно, а использование неэффективного давления наддува вызовет повышение температуры воздуха, уменьшая плотность воздуха, тем самым уменьшая количество воздуха. в двигатель даже при том же давлении наддува.

Что такое интеркулер?

Интеркулер представляет собой теплообменник (охлаждающее устройство), предназначенный для охлаждения воздуха, нагретого турбокомпрессором во время сжатия.
Популярный тюнинг в этой области включает в себя добавление или замену промежуточного охладителя на более производительный и эффективный. Хороший интеркулер должен снижать сопротивление воздушному потоку (потерю давления), а также максимально снижать температуру воздуха. Это два противоположных свойства, и поэтому трудно достичь обоих вместе. HKS продолжает разрабатывать промежуточные охладители, стремясь достичь обоих критериев.

Что такое нагнетатель?

В отличие от турбонагнетателя, который использует мощность выхлопных газов, нагнетатель заимствует небольшую мощность непосредственно у двигателя для работы компрессора. В частности, для вращения компрессора чаще всего используют ремень и шкив от коленчатого вала двигателя. В результате компрессор будет работать с низких оборотов, обеспечивая хороший отклик с момента нажатия педали акселератора. С турбонаддувом, который использует поток выхлопных газов, возникает задержка перед тем, как будет создан поток выхлопных газов, необходимый для работы компрессора. Однако при более высоких оборотах двигателя (об/мин) нагнетатели, использующие мощность двигателя, становятся менее эффективными, чем турбонагнетатели.

Общие типы нагнетателей

Тип Roots: 2 ротора зацепляются друг с другом и выталкивают воздух из корпуса. Большинство обычных нагнетателей относятся к этому типу. Поскольку нагнетатель типа Рутса не сжимает воздух внутри агрегата, для большей выходной мощности может потребоваться корпус большего размера.

Центробежный тип: По форме напоминает турбо, но приводится в движение непосредственно двигателем, а не выхлопными газами. Внутренняя структура делится еще на несколько подгрупп. HKS использует то, что называется «Тип привода с реакцией на крутящий момент», и с внутренним механизмом сжатия и тягового привода способен обеспечить подходящее сжатие на всех оборотах двигателя.

Перейти к продукту HKS

Управление подачей топлива

Для полного сгорания топлива необходимо иметь примерно 15 г воздуха на каждый 1 г топлива (15:1), и это называется стехиометрическим соотношением воздуха и топлива. Однако на практике соотношение воздуха и топлива в двигателе имеет тенденцию быть более богатым топливом, чем стехиометрическое соотношение, из-за таких условий, как распыление топлива (насколько хорошо топливо смешивается с воздухом) и охлаждающего эффекта, который топливо оказывает на двигатель. Датчик A/F (воздух-топливо) используется для измерения соотношения, и многие системы управления стоками будут использовать датчик O2 для грубой регулировки. В нормальных условиях бортовой компьютер автомобиля измеряет количество воздуха, которое всосал двигатель, с помощью расходомера воздуха, и рассчитывает необходимое количество необходимого топлива. Это зависит от того, находится ли автомобиль в стандартных условиях, и после того, как количество воздуха изменено с помощью «ускорения» или аналогичного, заправка топливом обычно должна быть отрегулирована в соответствии с требованиями. При настройке подачи топлива можно опираться на опыт, но обычной практикой является использование датчика A/F и регистратора данных, которые могут регистрировать различные параметры.
Компания HKS разработала F-CON как продукт, который может контролировать подачу топлива. В сигнал форсунки вносятся изменения для управления объемом топлива при различных обстоятельствах. Также возможно изменить сигнал расходомера воздуха, чтобы штатный компьютер обнаружил поток воздуха, отличный от того, который фактически присутствует, чтобы повлиять на заправку. HKS AFR и FCD являются продуктами этого типа.

F-CON V Proсовместим с системами D-Jetronic

Во многих традиционных установках количество впрыскиваемого топлива рассчитывается с помощью расходомера воздуха, который часто называют системой L-Jetronic. В системах L-Jetronic обычно используется подпружиненный датчик с горячей проволокой, который помещается во впускной трубопровод, который может ограничивать поток воздуха, а также имеет ограничения на объем воздуха, который они могут измерять. В системах D-Jetronic используется датчик давления внутри впускного коллектора для измерения количества присутствующего воздуха, что делает поток воздуха более эффективным. Системы D-Jetronic также известны как системы без воздушного потока, и использование F-CON V Pro может превратить систему L-Jetronic в систему D-Jetronic.

Инструмент для регулировки топлива для обеспечения полного сгорания

Зажигание

Наиболее популярный вариант настройки системы зажигания — замена свечей зажигания. Свечи зажигания имеют значение диапазона нагрева, и, как правило, более низкие значения (тип с низким диапазоном нагрева) подходят для использования в условиях более низких температур, однако в более жарких условиях свечи зажигания могут вызывать стук (детонацию). Свечи зажигания с высоким тепловым диапазоном хорошо работают при более высоких температурах, но могут вызвать более слабое зажигание при более низких температурах и, возможно, пропуски зажигания. Во время наддува или другой настройки сила взрыва в камере сгорания увеличивается, повышая температуру, что облегчает возникновение детонации, которая может привести к повреждению двигателя, поэтому необходимо заменить свечи зажигания на более высокие тепловые диапазоны.
Также важно контролировать момент зажигания, который обычно достигается с помощью компьютерного управления, например, заправки. Момент зажигания указывает, когда сгорает топливно-воздушная смесь, и правильный момент зажигания может варьироваться в зависимости от условий. Как правило, более раннее (опережающее) зажигание увеличивает мощность, но становится более восприимчивым к детонации, тогда как отсроченное (позднее) зажигание снижает вероятность детонации, но также имеет тенденцию к снижению мощности и реакции. Продукты HKS F-CON могут точно настраивать угол опережения зажигания в зависимости от потребностей пользователя.

Детали системы зажигания, обеспечивающие сильные искры и надежное зажигание

Тюнинг двигателя

Стив Моррис из Steve Morris Engines в Маскегоне, штат Мичиган, хорошо известен своими форсированными гоночными двигателями и за свою карьеру овладел искусством настройки своих двигателей мощностью более 1000 лошадиных сил. В этой отрасли нет ничего важнее опыта, и тюнинг не исключение.

Щелкните здесь, чтобы узнать больше

Стив никогда не забудет один метаноловый двигатель мощностью 3500 лошадиных сил, который был у него на динамометрическом стенде с двумя комплектами форсунок. Он модифицировал свою динамометрическую тележку после того, как все обкатал и сделал базовую настройку двигателя. Все было готово. Однако он сломал небольшую часть самого динамометрического стенда, и его нужно было починить.

«Мы пришли и сделали замену, и когда мы сделали замену, мой парень отсоединил всю проводку от EFI, потому что мне пришлось немного сварить», — говорит Моррис. «Мы собрали все это вместе, и я попросил своего парня подключить все обратно.

Стив Моррис и Луис Де Леон из FuelTech. (Фотографии предоставлены Steve Morris Engines)

«Я вышел и завел двигатель. Завелась и все отлично. Я пошел, чтобы сделать тягу, и примерно на полпути к тяге я услышал, как она остановилась, и прежде чем я смог даже повернуть дроссельную заслонку, она взорвала прокладку головки блока цилиндров и проделала желоб глубиной около полдюйма через головку цилиндров с половиной. дюйма глубиной через блок.

«Мы зашли и посмотрели, а мой парень забыл подключить второй комплект форсунок. Принцип работы системы заключается в том, что при определенном проценте использования включается второй набор форсунок. Когда я вкатывался в него, все было хорошо, и все числа были отличными. Там, где должен был включиться второй комплект форсунок, ничего не включилось. Он стал очень бедным и убил двигатель, что обошлось мне примерно в 15 000 долларов. Я не мог сбросить газ достаточно быстро, чтобы спасти его».

Механические ошибки и ошибки подключения обычно являются причиной номер один, из-за которой настраивается массив. В то время как настройка сама по себе — это просто правильный воздух, топливо и искра — для успешной работы двигателя на динамометрическом стенде требуется, чтобы все необходимые механические шаги и подключения были выполнены правильно, иначе что-то пойдет не так в самый неподходящий момент.

Используя правильное сочетание воздуха, топлива и искры, вы быстро станете экспертом в настройке. Просто следите за механическими и динамометрическими ошибками подключения. (Фото любезно предоставлено Steve Morris Engines)

Моррис помнит этот сеанс настройки двигателя в основном потому, что он стоил ему больших денег, а также потому, что он научил его урокам настройки, которые он никогда не забудет, и эти уроки приходят с опытом. Мы встретились со Стивом, чтобы поговорить о лучших методах настройки и о том, что должны делать производители двигателей, чтобы получить максимальную отдачу от своих двигателей.

Очевидно, что вашей мастерской понадобится динамометрический стенд или доступ к нему для настройки ваших двигателей. Dynos дают вам возможность настраивать и оптимизировать работу ваших двигателей до того, как они упадут между лонжеронами рамы автомобиля.

Опять же, правильная настройка состоит из правильной комбинации воздуха, топлива и искры для конкретного двигателя. Есть только эти три вещи, а остальное все механическое.

Компания Steve Morris Engines использует два разных динамометрических стенда для настройки своих двигателей. Один мощностью 3000 л.с., другой мощностью 5000 л.с. (Фото предоставлено Steve Morris Engines)

«Вы просто выясняете, что механическим частям нужно от топлива, воздуха и искры», — говорит Моррис. «Мелодия — это то, что необходимо для того, чтобы механические части работали в меру своих возможностей».

Контроль топлива — важный аспект настройки. Ваш динамометр покажет расход топлива в фунтах в час. С высокопроизводительными двигателями обычно требуется примерно полфунта топлива, чтобы создать одну лошадиную силу в течение одного часа. Это, безусловно, будет варьироваться в зависимости от применения и эффективности двигателя. Тем не менее, это просто хороший ориентир.

Показания удельного расхода топлива при торможении (BSFC) на динамометрическом стенде используются для корректировки топливной кривой. В сочетании с показаниями свечи зажигания и состоянием выпускного отверстия можно сделать запрос на настройку. Чем выше число BSFC, тем богаче работает двигатель. Чем ниже число BSFC, тем меньше работает двигатель.

Компания Steve Morris Engines производит только двигатели мощностью более 1000 л.с. При таких уровнях мощности мало что может быть важнее правильной настройки.

Каждый двигатель потребует от вас выяснить, где он хочет быть. Слишком бедная смесь может повредить поршни, а слишком богатая смесь размоет стенки цилиндра. Оба будут стоить вам силы, если они не идеальны. Моррис говорит, что относится к двигателям так, как если бы они были его женой.

«Иногда то, что она хочет, не имеет смысла, но если вы хотите счастливую жену, просто дайте ей то, что она хочет, а НЕ то, что, по вашему мнению, ей нужно», — говорит он. «Если бы намазывание арахисовым маслом всего двигателя увеличило мощность на 10 л.с., каждый двигатель, который я делал, был бы покрыт арахисовым маслом».

Если вы настраиваете двигатель на динамометрическом стенде, он предоставит вам всю необходимую информацию. Вам просто нужно интерпретировать цифры. Однако некоторые люди совершают ошибку, пытаясь настроить двигатель на «мифическую» мощность. Это неправильный подход к настройке. Вы не можете просто заставить двигатель развивать определенную мощность.

Это двигатель, который Стив называет Devel Sixteen. Он выдает более 5000 л.с., и это благодаря хорошей настройке! (Фото предоставлено Steve Morris Engines)

«Понимание того, как настроиться, — это не просто поиск чьего-то мифического номера, — говорит Моррис. «Большая часть настройки — это просто пробы и ошибки, и мы смотрим, на что реагирует двигатель, пока он не достигнет пиковой мощности, которую вы можете из него выжать. Я более чем счастлив, что все остальные в мире просто настраиваются на один номер. Вот почему я делаю намного больше работы, потому что они этого не делают».

Моррис говорит, что у него есть контрольный список элементов, которые он просматривает во время сеанса настройки. Во-первых, он настраивает двигатель на динамометрическом стенде и заранее настраивает базовую карту, чтобы иметь безопасное место для начала настройки. Оттуда он устанавливает синхронизацию, запускает двигатель, чтобы прогреть его, проверяет наличие утечек, а затем полностью открывает дроссельную заслонку на более низких оборотах — от 3000 до 5000 об/мин — в зависимости от двигателя.

«Цель всегда состоит в том, чтобы оправдать ожидания клиентов и обеспечить безопасную настройку двигателя, соответствующую используемому топливу и двигателю», — говорит он.

Компания Steve Morris Engines использует два динамометрических стенда для настройки двигателя. Один настроен на работу с двигателями мощностью 3000 лошадиных сил и ниже, а другой может работать с двигателями мощностью до 5000 лошадиных сил.

«Оба динамометрических стенда имеют разные системы сбора данных, средства управления нагрузкой, и оба они примерно основаны на поглотителе Stuska», — говорит Моррис. «Я модифицировал дино, чтобы на них было все мое оборудование. Я поменял амортизаторы. Я много разбирался с мощными вещами, особенно с тех пор, как я занимался этим последние 10 лет. Раньше динамометры не превышали 2000 лошадиных сил. Из-за этого я ломал вещи, выяснял, как это исправить, делал лучшие вещи, вставлял их, находил следующее самое слабое звено, исправлял это и продолжал».

Распространенная ошибка, которую совершают люди при настройке, заключается в попытке настроить двигатель на мифическое количество лошадиных сил. Хорошая мелодия выжимает из двигателя максимально возможную мощность. (Фото любезно предоставлено Steve Morris Engines)

Отношения Стива, за неимением лучшего слова, с его динамометрическими стендами и конструкциями двигателей, позволили ему настраивать двигатели частично на слух, а также используя данные, предоставленные ему во время динамометрического контроля. .

«Вы можете услышать помпаж двигателя, а иногда двигатель останавливается», — говорит он. «Это звуковые сигналы о том, что что-то происходит еще до того, как диностенд соберет данные о том, что произошло. Всегда приятно слушать такие вещи. Если я запускаю двигатель, а двигатель не реагирует или не набирает обороты, или если он набирает обороты, и когда он начинает крутить тест, он начинает ускоряться и внезапно прекращает ускоряться, я дергаю снова. дроссель. Я не просто жду, пока это сделает динамометр, потому что это признак того, что что-то происходит.

«Я слышал, что многие люди ставят двигатель на динамометрический стенд и сразу же резко открывают дроссельную заслонку, и если двигатель прыгает из стороны в сторону и звучит как дерьмо, они просто остаются в нем, пока он не закончит работу. потяните, чтобы они могли посмотреть на цифры. Ну это не умно. Это просто ломает части. Поэтому я всегда просто останавливаюсь, смотрю на полученные данные, а затем пытаюсь работать над настройкой двигателя и запуском двигателя, чтобы заставить его работать хотя бы до первого уровня, скажем, 5000 об/мин, затем 6000 об/мин и 7000 об/мин. а затем 8000 об/мин».

Единственное, что может пойти не так во время настройки, это электрические или механические проблемы, сбои или непонимание того, что хочет двигатель. Если вы избежите этих распространенных ошибок, вы в конечном итоге хорошо разберетесь в нюансах настройки двигателя.

«Если я не могу найти больше силы, дело сделано», — говорит Моррис. «Плохо настроенные двигатели не развивают столько мощности, и точка. Если двигатель на что-то реагирует, продолжайте давать ему больше, пока он не отреагирует отрицательно. Настройка проста — вам просто нужно понять, что двигатель говорит вам, что он хочет, и сделать это. В конце концов, если клиент доволен, то и я доволен».
