Топливный насос дизельного двигателя: как работает, как ломается, как восстанавливают

как работает, как ломается, как восстанавливают

13 сентября 2019 Категория: Полезная информация.

Топливный насос высокого давления (ТНВД) — самый сложноустроенный и дорогостоящий элемент топливной системы дизельных двигателей.

Назначение этого узла — подавать топливо под большим давлением в форсунки (или топливную рампу, затем в форсунки), откуда оно затем будет впрыскиваться в цилиндры. Поэтому при возникающих неисправностях с ТНВД владельцу грозят серьёзные проблемы со стабильной работой мотора или тот просто откажется заводиться.

Основная задача ТНВД — нагнетать под давлением порядка 500-1400 бар (зависит от конструкции и типа насоса) топливо и подавать его к форсункам, которые открываются в нужный момент и быстро выпускают (распыляют) топливо в цилиндр.

Поддержание высокого давления в системе — другое важнейшее назначение ТНВД, ведь без этого форсунка не сработает и опоздает с распылением горючего до мельчайших частиц, а ведь мгновенное смешивание распыляемого ДТ и воздуха является условием образования однородной топливовоздушной смеси. Другими словами — гарантирует стабильную и культурную работу дизельного двигателя.

Изначально ТНВД выполнял практически все функции по подаче топлива в цилиндры: создавал давление, нагнетал топливо и распределял его по форсункам. Так действовали насосы рядного и распределительного типа.

Затем появилась система впрыска Common Rail и магистральные ТНВД. В таких современных системах впрыска дизельных ДВС насос высокого давления не распределяет топливо по форсункам, а нагнетает его в топливную магистраль (рампу): металлическую трубку, запаянную с обеих сторон, своеобразный резервуар для хранения горючего. От рампы топливо по трубкам (одна форсунка — один топливопровод к рампе) подводится к электромагнитным / пьезоэлектрическим форсункам.

В системе Common Rail, таким образом, топливо подаётся ко всем форсункам одновременно, из общей магистрали под давлением порядка 1 600 – 1 800 бар.

Конструкция топливной рампы CR такова, что топливо, которое ТНВД в неё нагнетает, не запирается в рампе: излишки отводятся через сливной канал. Так обеспечивается циркуляция ДТ в системе, но как только электрический клапан форсунки открывается, топливо распыляется в цилиндр. И по-прежнему высокое давление играет важную роль в мгновенном приготовлении топливовоздушной смеси и последующем полном её сгорании.

 Плунжерная пара — главный узел в конструкции ТНВД

Наиболее распространённый вид ТНВД для систем Common Rail — плунжерный. Основный рабочий элемент такого ТНВД — плунжерная пара: поршень (плунжер) и цилиндр (втулка, стакан).

Подпружиненый плунжер двигается благодаря кулачковому валу внутри втулки, набирая и выталкивая из полости над ним топливо. Высокое давление в системе обеспечивает прецезионное сопряжение: минимальный, точно выверенный зазор в 1-3 мм между плунжером и стаканом.

Часто в один корпус ТНВД устанавливают три плунжера. В полости над плунжером размещаются односторонние клапаны — на впуск и на выпуск топлива. Можно провести аналогию плунжерной пары ТНВД с сердцем, которое перекачивает кровь по организму похожим образом.

Важно. Плунжер во время работы смазывается топливом, которое через него проходит.

Конструкция разных видов плунжерных пар отличается. Встречаются ТНВД с плунжерными парами, где плунжер извлекается из корпуса и меняется в сборе.

 Основные виды ТНВД

Существует три типа ТНВД.

Рядные и распределительные относятся к ТНВД предыдущих поколений автомобилей, имеют относительно простую конструкцию, не отличаются повышенной чувствительностью к качеству топлива. Среди недостатков — сравнительно шумная работа и высокие потери на трение, особенно у рядных ТНВД.

В системах впрыска Common Rail используются магистральные насосы. Они способны создавать высокое давление и обеспечивать наиболее эффективный впрыск, но весьма привередливы к качеству топлива и дороги в обслуживании и ремонте.

Рассмотрим особенности разных видов ТНВД подробнее.

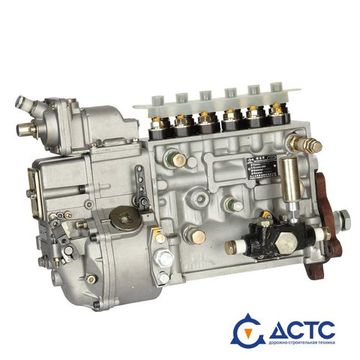

Рядные ТНВД применялись на легковых автомобилях, выпущенных до 2000 года. Это неприхотливые выносливые насосы, которые смазываются моторным маслом. Количество плунжеров равно количеству цилиндров, топливо подаётся по принципу каждой камере сгорания — свой плунжер. К недостаткам относятся большие потери на внутреннее трение и недостаточно высокое давление для эффективного распыления топлива.

Распределительные ТНВД устанавливаются на дизельные двигатели с количеством цилиндров от трёх до шести. В отличие от рядных насосов, в конструкции распределительных есть только один или два плунжера, и они обеспечивают одинаковое давление при подаче топлива для всех цилиндров. Это более лёгкие компактные насосы. Работают экономичнее, культурнее и мощнее, чем рядные ТНВД. Недостаток — выше требовательность к качеству топлива.

Магистральный насос — самый современный тип ТНВД для систем впрыска Common Rail. Такой насос содержит до трёх плунжеров, а в современных типах — часто только один. Существуют магистральные насосы и роторного типа. Магистральные ТНВД созданы с высокой точностью. Они ещё легче, компактнее, имеют минимальные потери на трение, создают высокое давление и. Но плунжеры таких ТНВД смазываются топливом, поэтому насосы крайне привередливы к качеству ДТ.

 Признаки неисправности ТНВД

Владельца должны насторожить такие признаки неисправностей в работе дизельного двигателя, как:

• неуверенный запуск;
• падение мощности;
• увеличение расхода топлива;
• дымный выхлоп.

В этих случаях очень рекомендуется провести комплексную компьютерную диагностику двигателя и проконтролировать параметры наддува, подачи топлива, давления в топливной системе. А также параметры работы датчиков (в частности, расходомера, датчиков положения распредвала / коленвала), системы EGR и вихревых заслонок впускного коллектора.

Такое пристальное изучение всех параметров работы мотора связано с тем, что дизельная топливная аппаратура — это не только форсунки и ТНВД, но и ряд вспомогательных и контролирующих систем.

Бывает, проблема, которую ищут в неполадках с ТНВД, кроется в другом. Например, имеет место:

• поломка подкачивающего насоса;
• грязный топливозаборник в баке;
• выход из строя насоса, перекачивающего топливо из одной части бака в другую;
• изношенный регулятор низкого давления;
• форсунка, льющая топливо в «обратку».

 Внутренние поломки ТНВД и их причины

Из-за чего топливный насос высокого давления действительно может выйти из строя раньше времени — так это из-за некачественного топлива. Точнее из-за примесей в составе и попадания воды.

Примеси в составе топлива — смолы, парафины, механические взвеси, сомнительные присадки — ухудшают смазывающие свойства ДТ, что вызывает отложение на подвижных частях насоса.

Вода в случае попадания на подвижные элементы ТНВД (вместе с конденсатом с пустых стенок топливного бака или в составе некачественного ДТ), вызовет коррозию деталей. Плунжер и односторонние клапаны начнут подклинивать, нормальная циркуляция топлива нарушится, износ втулок и сальников ускорится в разы. В результате медленно, но верно, ТНВД выйдет из строя.

Если в топливной системе образовалась воздушная пробка, плунжер будет какое-то время работать без смазывания топливом, «на сухую». Механические детали от трения будут истираться друг об друга, а повышенная температура способна быстро деформировать элемент.  Работа ТНВД без смазки способна убить узел в считанные минуты.

К другим, не столько фатальным, поломкам ТНВД относят:

• износ втулок вала в передней крышке корпуса;
• износ сальника вала;
• повреждение уплотнительных колец крышек корпуса / фланца;
• выход из строя регулятора давления (механической или электрической его части).

 Как диагностируют и ремонтируют ТНВД

Решение сэкономить на своевременном обращении к специалистам по ремонту и обслуживанию дизельной топливной системы, «поездить пока так», обратиться к знакомым гаражникам — всё это в случае поломки ТНВД выйдет боком и сильно ударит по бюджету.

Топливный насос, точнее, его плунжерная пара — действительно дорогостоящий элемент, и не всегда его можно восстановить. Что уж говорить о самостоятельной переборке системы. Тем более что конструкция отдельных ТНВД просто неразборная.

Важно. Мастера, работающие с дизельной топливной аппаратурой, говорят, что на самом деле среди систем Common Rail «больных» ТНВД мало, чаще проблема кроется в клапане ZME, регуляторе (DRV, PCV…) высокого давления и других сопутствующих элементах. Даже если формально насос в своей работе выходит за параметры диагностического стенда, но работает нормально — нужно дважды подумать, прежде чем вскрывать его и ремонтировать.

Ремонту ТНВД обязательно должна предшествовать компьютерная диагностика, а также стендовая проверка работы форсунок. Если подтверждается, что в неполадках с работой двигателя виноват насос высокого давления, его снимают и отправляют на диагностический стенд, чтобы проверить работу узла в разных режимах «работы двигателя».

Обычно на этом этапе становится понятно, в чём проблема, каков масштаб бедствия и какие варианты исправления ситуации можно предложить владельцу.

Например, если ТНВД «приговорила» коррозия, можно попробовать его разработать (до очередного подклинивания плунжера), но лучше заменить в сборе, купив новую плунжерную пару.

Замена клапанов на новые тоже не представляет труда в случае такой необходимости. Меняют и уплотнительные кольца, и ремкомплекты.

Важно понимать, что возможность ремонта и замены отдельных элементов связана с особенностями конструкции ТНВД. В современных насосах не предусмотрены процедуры шлифовки или расточки деталей, максимум — можно заменить плунжерную пару. А в самых современных насосах системы CR и это невозможно: случись что, придётся менять весь корпус ТНВД. То есть чем моложе автомобиль, тем выше вероятность в случае поломки заменить весь узел целиком.

После проведённого ремонта и замены изношенных деталей мастер отправляет ТНВД на диагностический стенд снова. Если параметры работы выйдут за предел нормативных, насос снова разбирают, ремонтируют, проверяют.

Полностью исправный ТНВД герметично запаковывают, чтобы исключить попадание воды, и возвращают владельцу. Осталось только установить на двигатель.

Итого

Когда кого-то отговаривают от владения дизельным автомобилем, в основном аргументы «почему не стоит» сводятся как раз к дорогостоящей дизельной аппаратуре. Если речь о подержанном авто с большими пробегами, выход из строя ТНВД повлечёт за собой расходы, к которым готов не всякий автовладелец.

Чтобы не столкнуться с подобной ситуацией, не рискуйте с «паленым» топливом, не используйте присадки и добавки для чего бы то ни было, которые добавляются в бак, особенно если на автомобиле Common Rail. Держите бак по возможности полным, а при первых же признаках неисправностей в подаче топлива обращайтесь к квалифицированным специалистам.

Все эти простые меры позволят поддержать работоспособность ТНВД на нормальном уровне годами.

О том, как устроены дизельные топливные форсунки, почему они ломаются и как их ремонтируют, узнаете из этой статьи.

ТНВД найдёте в нашем каталоге

Посмотреть запчасти в наличии

Метки: Топливная аппаратура, Неисправности топливной системы, Форсунки, ТНВД

Топливный насос высокого давления дизельного двигателя

Топливный насос высокого давления 12-цилиндрового дизельного двигателя

Топливный насос высокого давления (ТНВД) дизельного двигателя (а также бензиновых двигателей, оснащенных системой непосредственного впрыска топлива) является одним из наиболее сложных узлов системы топливоподачи дизельных двигателей.

Топливные насосы предназначены для подачи в цилиндры дизеля под определенным давлением и в определенный момент точно отмеренных порций топлива, соответствующих данной нагрузке. По способу впрыска различают топливные насосы непосредственного действия и с аккумуляторным впрыском. В топливном насосе непосредственного действия осуществляется механический привод плунжера, а процессы нагнетания и впрыска протекают одновременно. В каждый цилиндр секция топливного насоса подает необходимую порцию топлива. Требуемое давление распыливания создается движением плунжера насоса.

У топливного насоса с аккумуляторным впрыском привод рабочего плунжера осуществляется за счет сил давления сжатых газов в цилиндре двигателя или с помощью специальных пружин. На мощных тихоходных дизелях применяют аккумуляторные топливные насосы с гидравлическими аккумуляторами.

В системах с гидравлическими аккумуляторами процессы нагнетания и впрыска протекают раздельно. Предварительно топливо под высоким давлением нагнетается насосом в аккумулятор, из которого поступает к форсункам. Эта система обеспечивает качественное распыливание и смесеобразование в широком диапазоне нагрузок дизеля, но из-за сложности конструкций такой насос широкого распространения не получил. Современные дизели используют технологию с управлением электромагнитными клапанами форсунок от микропроцессорного устройства (такое сочетание называется «common rail»).

Топливные насосы высокого давления могут быть рядными, V-образными (многосекционными) и распределительными. В рядных ТНВД насосные секции располагаются друг за другом, и каждая подает топливо в определенный цилиндр двигателя. В распределительных ТНВД, которые бывают одноплунжерными и двухплунжерными, одна насосная секция подает топливо в несколько цилиндров двигателя.

Работа секции рядного ТНВД

Устройство распределительного ТНВД:

1. редукционный клапан;
2. всережимный регулятор;
3. дренажный штуцер;
4. корпус насосной секции высокого давления в сборе с плунжерной парой и нагнетательными клапанами;
5. топливоподкачивающий насос;
6. лючок регулятора опережения впрыска;
7. корпус ТНВД;
8. электромагнитный клапан выключения подачи топлива;
9. кулачково-роликовое устройство привода плунжера.

Подачу топлива из бака в ТНВД обеспечивает топливоподкачивающий насос (5), а редукционный клапан (1) поддерживает стабильное давление на входе в насосную секцию ТНВД, которая расположена в корпусе (4).

Плунжерная пара насосной секции представляет собой золотниковое устройство, регулирующее количество впрыскиваемого топлива и распределяющее его по цилиндрам дизеля в соответствии с порядком их работы. Всережимный регулятор (2) обеспечивает устойчивую работу дизеля в любом режиме, задаваемом водителем с помощью педали акселератора, и ограничивает максимальные обороты коленчатого вала, а регулятор опережения впрыска топлива (6) изменяет момент подачи топлива в цилиндры в зависимости от частоты вращения коленвала.

Топливоподкачивающий насос подает в ТНВД топливо в гораздо большем объёме, чем требуется для работы дизеля. Излишки возвращаются в бак через дренажный штуцер (3). Что касается электромагнитного клапана (8), то он предназначен для остановки дизеля. При повороте ключа в замке зажигания в положение «выключено» электромагнитный клапан перекрывает подачу топлива к плунжерной паре, а значит, и в цилиндры дизеля, это и требуется, чтобы заглушить силовой агрегат.

В зависимости от давления и продолжительности впрыска, а также от величины цикловой подачи топлива существуют следующие модели рядных ТНВД:

— М (4…6 цилиндров, давление впрыска до 550 бар)
— А (2…12 цилиндров, давление впрыска до 950 бар)
— P3000 (4…12 цилиндров, давление впрыска до 950 бар)
— P7100 (4…12 цилиндров, давление впрыска до 1200 бар)
— P8000 (6…12 цилиндров, давление впрыска до 1300 бар)
— P8500 (4…12 цилиндров, давление впрыска до 1300 бар)
— R (4…12 цилиндров, давление впрыска до 1150 бар)
— P10 (6…12 цилиндров, давление впрыска до 1200 бар)
— ZW (M) (4…12 цилиндров, давление впрыска до 950 бар)
— P9 (6…12 цилиндров, давление впрыска до 1200 бар)
— CW (6…10 цилиндров, давление впрыска до 1000 бар)
— h2000 (5…8 цилиндров, давление впрыска до 1350 бар)

Общее устройство ТНВД

Основные части ТНВД:

• Корпус.
• Крышки.
• Всережимный регулятор
• Муфта опережения впрыска.
• Подкачивающий насос.
• Кулачковый вал.
• Толкатели.
• Плунжеры с поводками или зубчатыми втулками,
• Гильзы плунжеров.
• Возвратные пружины плунжеров.
• Нагнетательные клапаны.
• Штуцеры.
• Рейка.

Принцип действия ТНВД: Вращение кулачковый вал получает через муфту опережения впрыска и зубчатую передачу от коленчатого вала. При вращении кулачкового вала кулачок набегает на толкатель и смещает его, а он в свою очередь, сжимая пружину, поднимает плунжер. При поднятии плунжера он вначале закрывает впускной канал, а затем начинает вытеснять топливо, находящееся над ним. Топливо вытесняется через нагнетательный клапан, открывшийся за счёт давления, и поступает к форсунке. В момент движения плунжера вверх винтовой канал, находящийся на нём, совпадает со сливным каналом в гильзе. Остатки топлива, находящиеся над плунжером, начинают уходить на слив через осевой, радиальный и винтовой каналы в плунжере и сливной в гильзе. При опускании плунжера за счёт пружины открывается впускной канал, и объём над плунжером заполняется топливом от подкачивающего насоса. Изменение количества подаваемого топлива к форсунке осуществляется поворотом плунжеров от рейки через всережимный регулятор. При повороте плунжера, если винтовой канал совпадёт со сливным раньше, то впрыснуто топлива будет меньше. При обратном повороте каналы совпадут позже, и впрыснуто топлива будет больше. На некоторых ТНВД (например, ТНВД трактора Т — 130) часть секций отключается на холостых оборотах, соответственно, отключается и часть цилиндров двигателя.

Дополнительные агрегаты ТНВД

Муфта опережения впрыска — служит для изменения угла опережения впрыска в зависимости от оборотов. По принципу действия является механизмом, использующим центробежную силу. Устройство:

• Ведущая полумуфта.
• Ведомая полумуфта.
• Грузы.
• Стяжные пружины грузов.
• Опорные пальцы грузов

Принцип действия: При минимальных оборотах грузы за счёт пружин стянуты к центру и положение между муфтами является исходным, при этом угол опережения впрыска находится в пределах отрегулированного параметра. При увеличении оборотов центробежная сила в грузах возрастает и разводит их, преодолевая сопротивление пружин. При этом муфты поворачиваются относительно друг друга и угол опережения впрыска увеличивается.

Всережимный регулятор — служит для изменения количества подачи топлива в зависимости от режимов работы двигателя: запуск двигателя, увеличение/уменьшение оборотов, увеличение/уменьшение нагрузки, остановка двигателя. Устройство:

• Корпус.
• Крышки.
• Державка.
• Грузы.
• Муфта.
• Рычаги.
• Скоба-кулисы.
• Регулировочные винты.
• Оттяжные пружины.

Принцип действия: Запуск двигателя — перед запуском рейка за счёт пружины находится в положении максимальной подачи топлива, поэтому при запуске в двигатель подаётся максимальное количество топлива. Это способствует быстрому запуску. Как только двигатель начнёт развивать обороты, и центробежная сила в грузах начнёт расти, они, преодолевая сопротивление пружин, начнут расходиться в стороны и внутренними своими рычагами давить на муфту, которая будет воздействовать на рычаг, а рычаг будет тянуть рейку в сторону уменьшения подачи топлива. Обороты установятся в соответствии с натягом пружин. Увеличение оборотов — при нажатии на педаль «газа» натягивается пружина, которая действует на рычаг рейки и муфту. Муфта и рейка смещается, при этом преодолевается центробежная сила в грузах. Рейка смещается в сторону увеличения подачи топлива, и обороты растут. Увеличение нагрузки — при увеличении нагрузки и неизменном положении педали «газа» обороты снижаются, центробежная сила в грузах тоже. Грузы складываются и дают возможность сместиться муфте, рычагу и рейке в сторону увеличения подачи топлива. При снижении нагрузки обороты начинают увеличиваться, центробежная сила в грузах тоже, грузы начинают расходится и внутренними рычагами смещать муфту, рычаг и рейку в сторону уменьшения подачи топлива. Обороты при этом прекращают расти. Остановка двигателя — при остановке двигателя поворачивается скоба, кулиса скобы воздействует на рычаг, а рычаг — на рейку. Рейка перемещается настолько в сторону уменьшения подачи, что подача прекращается, и двигатель останавливается

Это заготовка статьи о технике. Вы можете помочь проекту, исправив и дополнив её. Это примечание по возможности следует заменить более точным.

Знай свой автомобиль: 4 типа дизельных топливных насосов

На каждые 100 автомобилей, проданных в США, приходится один автомобиль с дизельным двигателем. Если вы относитесь к этой группе пользователей дизельных двигателей, убедитесь, что вы знаете, какой тип дизельного топливного насоса у вас есть.

1. 1. ТНВД Common Rail.  Электронная система подачи дизельного топлива, этот насос был разработан в соответствии со строгими нормами 21-го века по выхлопным газам. Он состоит из подкачивающего насоса, общей топливной рампы, форсунок с электронным управлением, различных датчиков для определения состояния работы двигателя и компьютера, который управляет всеми этими устройствами. Двигатель приводит в действие насос подачи, который производит топливо под высоким давлением. Common Rail распределяет топливо к форсункам, которые установлены на каждом цилиндре двигателя.
   2. Распределитель (роторный) ТНВД.  Этот дизельный топливный насос также управляется электронным способом с помощью различных датчиков, электронного блока управления и исполнительного механизма. Подобно насосу Common Rail, датчики определяют состояние работы двигателя и отправляют сигналы на блок управления. Привод контролирует количество впрыскиваемого топлива и время его впрыска в соответствии с сигналами, которые он получает от блока управления. Блок управления определяет, какие сигналы он посылает, вычисляя оптимальные уровни для условий работы двигателя.
   3. Рядный ТНВД.  Одна из двух дизельных топливных систем с механическим управлением, рядный топливный насос высокого давления соответствует количеству цилиндров двигателя в их механизмах давления топлива. Этот насос в основном используется для средних и больших грузовиков и строительной техники. Распределительный вал приводит в действие механизмы контроля давления топлива и количества впрыскиваемого топлива внутри корпуса насоса. Элементы в этом корпусе следуют порядку впрыска для подачи топлива в каждый цилиндр двигателя.
   4. Распределительный ТНВД.  Также дизельный топливный насос с механическим управлением, ТНВД-распределитель имеет только один механизм подачи топлива, несмотря на количество цилиндров двигателя, которое может быть у автомобиля. Распределитель предназначен для следования порядку впрыска для распределения топлива под давлением по каждому цилиндру. В корпусе насоса находятся все его компоненты, включая регулятор, таймер и питающий насос. Благодаря своей компактности этот насос легкий и может работать на высоких скоростях, что делает его идеальным для небольших двигателей.

Важно знать точный тип дизельного топливного насоса вашего автомобиля на случай, если появятся признаки необходимости замены, которые могут включать внезапные скачки скорости, повышение температуры автомобиля, снижение расхода топлива и многое другое. Если у вас есть какие-либо из этих индикаторов, обратитесь к производителям дизельных насосов или производителей топливных насосов, чтобы узнать, нужна ли вам замена сегодня.

← Почему вашему дизельному двигателю может быть полезен подъемный насос вторичного рынка

Дизельные топливные системы: все, что вам нужно знать →

Будьте в курсе

с новейшей продукцией

FASS R&D

Исследования и разработки

Узнать больше

Дизельные топливные насосы высокого давления

1

1 | Совет при покупке

Топливный насос высокого давления — это сердце дизельного двигателя. Точная подача топлива поддерживает ритм или синхронизацию, обеспечивающую плавную работу двигателя. Одновременно насос также регулирует количество топлива, необходимое для получения желаемой мощности. ТНВД выполняет работу как дроссельной заслонки, так и системы зажигания, необходимой в бензиновых двигателях. При устранении неполадок бензинового двигателя вы проверяете компрессию, подачу топлива и искру. У дизеля нет системы зажигания, поэтому с ним на одну неисправность меньше. Основные достижения в разработке дизельного двигателя являются прямым результатом улучшенного впрыска топлива. Вот как работает инжекторный насос.

Насосы с прямым впрыском (рывками)
Первые насосы, использующие плунжеры для подачи дозированного топлива в камеру сгорания, были разработаны еще в 1890-х годах. На это ушло почти сорок лет, но в 1927 году Bosch представил серийный линейный насос со спиральным управлением. Эти первые насосы очень похожи на Bosch P7100 (P-насос) на двигателях Dodge Ram 5,9 л Cummins с 1994 по 1998 год. Иногда их называют рывковыми насосами, они состоят из отдельных насосных и плунжерных блоков, соединенных в линию, по одному на цилиндр. Они активируются кулачком, который механически связан с двигателем. Тем не менее, насос имеет возможность изменять время, хотя и не настолько сложно, как система с электронным управлением. Рядные ТНВД выглядят как рядные мини-двигатели. Самые ранние встроенные ТНВД обеспечивали давление впрыска 3000–5000 фунтов на квадратный дюйм, в то время как более новый Bosch P7100, выпущенныйДвигатели Cummins от 4 до ‘981/2 обеспечивают давление 18 000 фунтов на квадратный дюйм.

Распределительные (роторные) впрыскивающие насосы
Эти типы насосов имеют только один дозирующий плунжер. Вращающийся ротор образует гидравлическое соединение с различными портами на головке распределителя, чем-то похожее на то, как работает распределитель на бензиновом двигателе. Преимущества насоса роторного типа только с одним плунжером заключаются в том, что все порции топлива абсолютно одинаковы, и это позволяет уменьшить общую упаковку. Кроме того, насосы распределительного типа имеют меньше движущихся частей по сравнению с линейными насосами. Двумя примерами механических роторных насосов являются Stanadyne DB2 и Bosch VE. Stanadyne DB2 производит давление 6700 фунтов на квадратный дюйм, а Bosch VE — 17000 фунтов на квадратный дюйм.

Примером электронного роторного насоса является Bosch VP44, способный создавать давление 23 000 фунтов на квадратный дюйм. Это самый умный насос с наибольшей ответственностью, даже по сравнению с новыми насосами Common-Rail CP3. Это так, потому что все, что нужно сделать CP3, — это создать давление. Помимо создания давления, VP44 нуждается в электронном управлении временем и количеством топлива, подаваемого в двигатель.

Это блок-схема дизельного топлива для первого серийного ТНВД Bosch.

Common-Rail Injection
При использовании Common-Rail впрыска топлива сам насос потерял большую часть своих полномочий решать, когда и в каком количестве подается топливо, которое он нагнетает. Например, насос CP3 получает топливо из топливного бака. Затем он использует радиально-поршневую конструкцию для значительного увеличения давления. Топливо под высоким давлением направляется в общую топливную рампу, которая по сути является аккумулятором для форсунок. Оттуда берут на себя форсунки.

Насос-форсунки
Линии, соединяющие ТНВД с топливной форсункой, создавали проблемы для первых дизельных инженеров. Так в 1905 году Карл Вайдман избавился от них, прочесав ТНВД и форсунку. Насос-форсунка представляет собой компактную конструкцию впрыска топлива, в которой плунжер насоса создает высокое давление за счет механической силы, прилагаемой двигателем. Плунжер и форсунка сливаются в один блок, задачей которого является подача топливной струи в камеру сгорания. Насос-форсунки чаще всего применяются в автомобилях Volkswagen и больших дизельных двигателях. DP

Интересные факты о впрыске топлива
* Первые дизельные двигатели использовали сжатый воздух для подачи топлива в камеру сгорания. Это была технология, оставшаяся от экспериментов с угольной пылью.

*Компания Atlas Imperial Diesel из Окленда, Калифорния, разработала свою первую топливную систему с общей топливной рампой еще в 1919 году. Даже небольшая дополнительная капля нарушит цикл горения.

*В современных дизельных двигателях топливо выходит из форсунки под давлением 30 000 фунтов на квадратный дюйм. Для сравнения, это число укладывается в диапазон давлений, при которых работают водометы.
