      4ех тактный бензиновый двигатель внутреннего сгорания



      4ех тактный бензиновый двигатель стал основной рабочей «лошадкой» во многих сферах жизни человека, особенно в транспортной.

      История 4ех тактного ДВС началась с французского инженер Этьена Ленуара. Он создал первый надёжно работавший двигатель в 1860 году. Двигатель Ленуара работал на газовом топливе. Спустя 16 лет немецкий конструктор Николас Отто создал более совершенный 4-тактный газовый двигатель. Двигатель Отто и стал основой поршневого двигателестроения. А закрепил его на рынке автомобилестроения Генри Форд и его знаменитая массовая модель Форд Т, выпускавшийся с 1908 года.

      Столь успешным двигатель стал благодаря своей простой и в тоже время работоспособной конструкцией. Физика работы двигателя основана на термобарических процессах газов.

      Соединение горючего и воздуха приводит к образованию смеси. Сгорающая смесь воздуха и горючего способствует образованию давления. Оно направляется на поршень. Который в свою очередь вращает коленчатый вал через кривошипно-шатунный механизм. В свою очередь с вала уже снимается полезная работа. Отмечается цикличность работы механизма в целом.

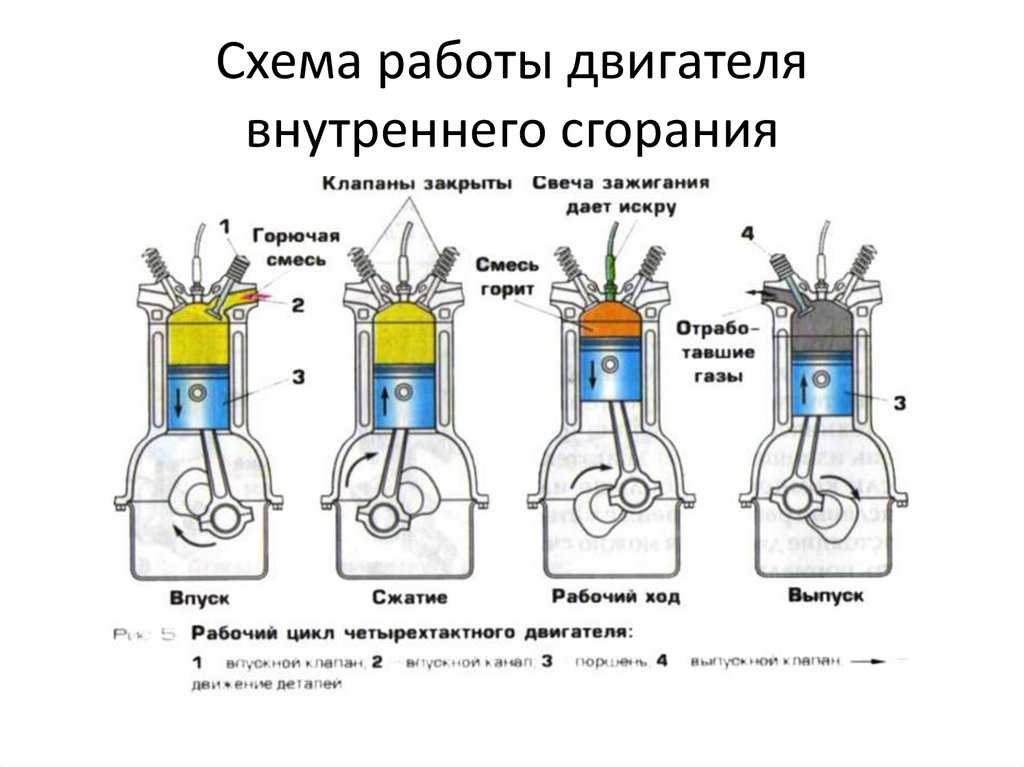

      Процесс работы двигателя.

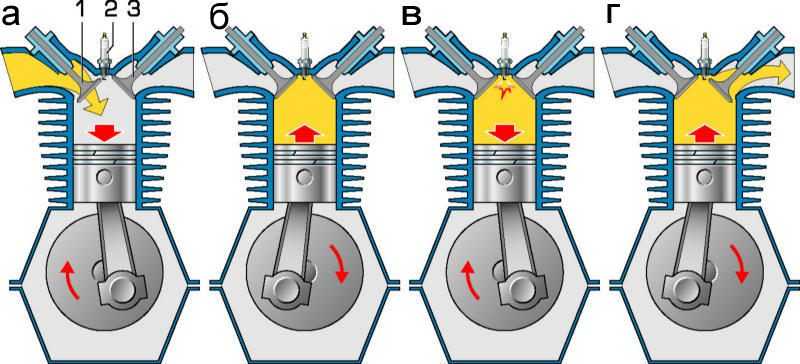

      Такт 1– Впуск.

      Вначале впуска поршень находится в верхнем положении, так называемая верхняя мертвая точка (ВМТ) и должен опуститься в крайнее нижнее положение – нижняя мертвая точка (НМТ). При этом впускной клапан открыт свежая порция топливной смеси засасывается внутрь цилиндра. Впускной клапан открывается деталями распределительного вала — кулачками.

      Такт 2 – Сжатие.

      Поршень двигается в обратном направлении. Рабочая смесь постепенно сжимается. Она становится намного горячее. Степенью сжатия можно называть отношение объемов цилиндра в НМТ и камеры сгорания в ВМТ. Если используется инжекторная система смесеобразования, то на данном этапе в цилиндр еще подается порция топлива, которое распыляется через форсунку.

      Такт 3 – Рабочий такт.

      Рабочий ход поршня обеспечивает сгорание топлива с дальнейшим расширением. После полного сжатия горючего свеча дает искру, которая в свою очередь, воспламеняет смесь. Воздушно-топливная смесь сгорая расширяется, создавая повышенное давление на поршень. Происходит выталкивание поршня с ускорением.

      Такт 4 – Выпуск.

      Когда поршень попадает в крайнее нижнее положение, выпускной клапан открыт. Поршень движется вверх и выталкивает из цилиндра уже отработанные газы. При дохождения поршня до ВМТ, выпускной клапан закрывается. С этого момента рабочий цикл из 4 тактов повторяется.
      Запуск не обязательно начинается после выпуска. Открытие обеих клапанов одновременно называется перекрытием. Оно важно для того, чтобы цилиндры лучше наполнялись горючей смесью и лучше были очищены от отработанных газов.

      Основные параметры ДВС

      Мощность и крутящий момент двигателя

      Изменяется в лошадиных силах или в Ваттах. Мощность — основной параметр двигателя. Мощность двигателя показывает то количество энергии который можно «снять» с вала двигателя при оптимальном режиме работы двигателя. Показывает, какую работу двигатель может выполнить за промежуток времени, а более точнее, сколько энергии успеет передать сгорающее топливо кривошип — шатунной системе через поршень за временной промежуток рабочего такта. Мощность находится в прямой зависимости от крутящего момента.
      Крутящий момент — сила, с которой проворачивается вал двигателя. Зависит от плеча воздействия шатуна на кривошип вала двигателя. Или какое тормозное усилие нужно приложить к валу двигателя, чтобы его остановить.

      Диаграмма зависимость мощности и крутящего момента от числа оборотов коленчатого вала двигателя Audi 4,2 л V8 FSI.

      Объем двигателя

      Объем цилиндра  — это закрытый объем, в котором рабочее тело (сгорающая топливно-воздушная смесь) действует на часть замкнутого пространства — поршень Объем двигателя складывается из всех объемов всех цилиндров.
      Сложив объем углубления в головке над поршнем и объем полости цилиндра, получают объем камеры сгорания.
      Рабочим объемом именуют пространство, которое высвобождается передвигающимся поршнем в цилиндре.
      Полный объем равен сумме рабочего объема и объема камеры сгорания.
      Литраж определяют сложением всех рабочих объемов цилиндров.

      Количество цилиндров

      В современных моторах количество цилиндров варьируется в широких диапазонах. Теоретически их может быть от 1 до не ограниченного количества. Но на практике в основном применяют в 4ех тактных двигателях компоновку от 4 до 12 цилиндров. Количество цилиндров зависит от мощности, степени сжатия и скорости оборота коленчатого вала. Огромную мощность, высокие обороты и высокую степень сжатия очень сложно организовать в цилиндре большого диаметра.

      Мощность. Она зависит от количества и энергии рабочего тела (сгорающей газовой смеси), рабочее тело сильно нагревает поршень и цилиндр, чем больше поршень по диаметру, тем больше вероятность его нагрева и прогорания в центре. Именно с центра поршня тяжело снять излишки тепла.
      Обороты коленчатого вала. Чем больше обороты, тем выше линейные и осевые скорости в кривошип-шатунном механизме и тем больше инертные силы, тем выше нагрузки действующие на поршень, шатун, вал, цилиндр. Поэтому тихоходные живут дольше своих «оборотистых собратья».
      Степень сжатия. Чем больше нужно сжимать газ, тем большие нагрузки испытывает поршень и кривошип-шатунный механизм.
      С выше сказанным вывод один — чем меньше диаметр цилиндра тем меньшие нагрузки испытывают элементы кривошип-шатунной группы. Но для создания большой мощности нужен больший объем камеры сгорания. Многоцилиндровость — это техническое решения, которое позволило решить главную задачу — увеличить мощность двигателя, не увеличивая при этом линейные и осевые инерционные силы и как итог механические нагрузки, а также поддержания в разумных пределах тепловых нагрузок, действующие на двигатель.

      Степень сжатия

      Степень сжатия очень сильно влияет на то, какое топливо следует применять для бензинового двигателя.

      Степень сжатия определяют следующим способом, если разделить полный объем цилиндра на объем камеры сгорания. Она показывает уменьшение объема во время движения поршня. Степень сжатия сильно влияет на экономичность, экологичность и КПД двигателя.
      Также топливная смесь может подаваться в цилиндры под давлением, что увеличивает количество свежего заряда.

      Свежий заряд подаеться в цилиндры двигатели двумя способами:
      • Без наддува: воздух или смесь всасывается в цилиндре под дествием разряжения и наполняет цилиндр с атмосферным давление.
      • С наддувом: процесс протекает под давлением, в цилиндры подается газовая смесь с давлением в несколько раз выше атмосферного.

      Дополнительные параметры ДВС

      На выбор двигателя для механических средств также влияют дополнительные параметры, которые в одних системах могут прижиться, а в других создадут ряд проблем.

      Способы смесеобразования

      • Внешний: горючая смесь образуется за пределами цилиндров. К таким относятся карбюраторные и газовые двигатели.
      • Внутренний: горючее впрыскивается непосредственно внутри цилиндров. Инжекторный тип смесеобразования.

      Способы охлаждения

      1. Жидкостный.
      2. Воздушный.

      Способ смазки

      • Смешанный (масло смешивают со смесью горючих материалов).
      • Раздельный (масло уже сразу заливают в картер).

      Частота вращения

      • Двигатели на тихом ходу.
      • Двигатели, имеющие повышенную частоту вращения.
      • Быстроходные двигатели.

      Материал двигателя

      Изготовление современных двигателей возможно из 3-х типов материалов:
      • чугуна или других ферросплавов. Они наиболее прочные, но при этом имеют немалый вес.
      • алюминия и его сплавов. Вес небольшой, прочность средняя.
      • магниевых сплавов. По весу они самые маленькие, а вот прочностью они наделены высокой. Но цена таких двигателей огромна.

      Компоновка ДВС

      1. Рядный.

      Все цилиндры располагаются в ряд. Такая конструкция двигателей самая простая, детали к ним имеют несложную технологию производства.

      2. V- образный двигатель.
      Цилиндры в таком двигателе расставлены в форме буквы V, в двух плоскостях, двумя рядами под углом 600 или 900. Образовавшийся между ними угол – это угол развала. Плюсом такого двигателя является мощность. Его габариты могут быть уменьшены за счет смещения в развал других важных компонентов. Его длина меньше, а ширина больше. Но из-за сложности таких конструкций бывает непросто определить центр их тяжести.

      3. Оппозитные двигатели (маркировка В).
      Они относительно уравновешены, для уменьшения вибрации все элементы располагают симметрично. Их конструктивная особенность – центральное крепление вала на жестком блоке. Это так же влияет на степень вибрации. Угол развала составляет 1800.

      4. Рядно-смещенные агрегаты (маркировки VR).
      Данную компоновку отличает малый угол развала (150) V-образного двигателя в содружестве с рядным аналогом. Это позволяет уменьшить размеры продольного и поперечного агрегатов. Маркировка VR расшифровывается как V – образный, R — рядный.

      5. W (или дубль V) — образный.
      Самый сложный двигатель. Известен двумя видами компоновки.
      1) Три ряда, угол развала большой.
      2) Две компоновки VR. Они компактны, несмотря на большое количество цилиндров.



      6. Радиальный (звездообразный) поршневой двигатель.
      Имеет небольшой размер длины с плотным размещение нескольких штук цилиндров. Они располагаются вокруг коленчатого вала радиальными лучами с равными углами. Ее отличает от других наличие кривошипно-шатунного механизма. В данной конструкции один цилиндр выступает главным, остальные – прицепные – крепятся к первому по периферии. Недостаток: в состоянии покоя нижние цилиндры могут пострадать от протекания масла. Рекомендуют до начала запуска двигателя проверить, что в нижних цилиндрах масло отсутствует. В противном случае возможны гидроудар и поломка. Чтобы увеличить размер и мощность двигателя, достаточно удлинить коленчатый вал образованием нескольких рядов – звезд.

      Дополнительные системы двигателя внутреннего сгорания.

      Запуск двигателя — Стартер

      Для устойчивой работы ДВС требуются минимальные обороты 800 обр/мин. Запуск двигателя и вывод оборотов коленчатого вала, механизмов и агрегатов на нужные параметры для устойчивой и самоподдерживающей работы осуществляется стартером. Это электродвигатель для проворачивания коленчатого вала. Реже запуск двигателя осуществляется посредством подачи в цилиндры сжатого воздуха под давлением.

      Топливная система

      Топливная система для двигателя внутреннего сгорания состоит из следующих элементов:
      — топливный бак (хранения запаса топлива, баллон, для хранения сжатого газа). Топливом для бензиновых ДВС является бензин или газ.
      — топливный насос (подача и прокачка топлива по топливной системе).
      — топливопровод (магистраль из стальных трубок для соединения топливного бака с системой смесеобразования).
      — фильтры грубой и тонкой очистки топлива (очистка топлива от инородных частиц, которые могут засорить конструктивные элементы топливной системы).
      — системя для образования газо-воздушной системы. Для образования рабочей газовой смеси из топлива и воздуха используются 2 вида систем.

      Карбюраторная система

      Карбюратор – один из узлов, входящих в систему питания двигателя. В нем как раз и готовится такая смесь из воздуха и горючего. Карбюратор также регулирует, сколько ее поступит в камеры сгорания. Известно несколько его видов: барботажные, мембранно-игольчатые и поплавковые.
      Принцип действия основан на гидродинамических силах, создаваемых в карбюраторе конструктивно. Бензин, подаваясь в карбюратор и под действие движущегося атмосферного воздуха, принудительно испаряясь, смешивается с воздухом, образуя паровоздушную смесь. Далее смесь поступает во впускной коллектор двигателя, откуда далее в цилиндры. Пассивный принцип смесеобразования.

      Инжекторная система

      Инжекторные системы — это уже активная система смесеобразования. Инжекторная система состоит из управляющего электронного блока и форсунок. Форсунке подают заряд топлива (распыляя его) в засасываемый атмосферный воздух, подчиняясь командам электронного блока управления. Топливная смесь образуется либо во впускном коллекторе, либо же непосредственно в цилиндре, перед тактом сжатия смеси. Система осуществляют непосредственную дозировку нужного количества топлива.



      Система смазки

      Данный вид системы предназначен для смазки трущихся поверхностей двигателя во время работы. Смазка снижает коэффициент трения, что уменьшает потери энергии, снижает быстрый износ деталей двигателя, а также происходит удаление продуктов нагара и охлаждение поверхности деталей. Система смазки двигателя включает в себя следующие элементы:
      — поддон картера двигателя с маслозаборником (предназначен для хранения масла).
      — масляный насос (предназначен для перекачки масла и создания давления в системе).
      — масляный фильтр (очистка масла от посторонних механических примесей).
      — масляный радиатор (для охлаждения забираемого из картера масла перед подачей его в смазываемые детали).
      — соединительные магистрали и каналы элементов системы смазки.

      Система охлаждения

      Система охлаждения нужна для отвода тепла от «горячих» элементов двигателя. При работе двигателя выделяется тепловая энергия от сгорающей рабочей смеси, только 40% данной энергии расходуется на полезную работу хода поршня, вся остальная энергия или в виде лучистой энергии оседает на стенках камеры сгорания или в виде горячих газов выходит через выхлопную систему в атмосферу.
      Если не снимать эти «излишки» энергии, то в конечном итоге это приведет к выводу двигателя из строя, прогорание поршней, головы блока цилиндров, клапанов, заклинивание поршня в цилиндре. Для отвода энергии от двигателя используют теплоноситель — специальную охлаждающую жидкость, которая принудительно прокачивается через рубашку охлаждения блока цилиндров и головки цилиндров, снимая «излишки тепла», а далее по патрубкам поступает в радиатор, где часть ненужной энергии отдает окружающей атмосфере. После охлаждения жидкость вновь прокачивается через «рубашку охлаждения» двигателя. Охлаждающая система состоит:
      — «рубашка охлаждения» (служит для обеспечения контакта охлаждающей жидкости с горячими элементами двигателя для снятия «излишков тепла»).
      — центробежный насос (помпа) (служит для создания давления в системе и прокачки через систему жидкости).
      — термостат (служит для разделения системы охлаждения на 2 контура, контур с радиатор и контур без радиатора).
      — радиаторы охлаждающей жидкости и отопителя (предназначены для теплообмена между охлаждающей жидкости и окружающей средой).
      — расширительный бачок (предназначен для хранения дополнительного количества охлаждающей жидкости).
      — соединительные патрубки элементов системы охлаждения.

      Система электропитания

      Система электропитания имеет два основных источника электричества — это генератор и аккумулятор. Система электропитания предназначена для бесперебойного обеспечения электроэнергией потребителей. В первую очередь электрическая система питает элементы двигателя — это система зажигания, генератор при старте, электронную систему управления двигателя, электробензонасос, инжекторную систему. Так же в электрической энергии нуждается ряд автомобильных систем, это система освещения, габаритов, систем удобств пассажиров, электронные системы.

      Аккумулятор

      Аккумулятор — это первичный источник энергии в автомобили. Именно благодаря той энергии, которая запасена в нем и начинается работа всего автомобиля и двигателя в частности. Чтобы завести двигатель, стартер берет энергию именно от аккумулятора. Аккумуляторы бывают разной емкости, но напряжение, которое они выдают стандартное — 6, 12 Вольт, для мототехники и транспортных средств соответственно. Основная характеристика аккумулятора — это емкость и пусковой ток. Емкость у аккумуляторов бывает от 18 до 200 А/ч. Значение емкости показывает, сколько ампер и за какое время способен выдать аккумулятор. Пусковой ток измеряется в амперах и показывает пиковое значение по току, которое может выдать аккумулятор за короткое время, порядка 30 секунд. Важная характеристика для запуска двигателя стартером.

      Генератор

      Генератор — это электротехническое устройство, преобразующее механическую энергию в электрическую. При работающем двигателе генератор генератор является основным источником электрического тока, а аккумулятор вспомогательным. Генератор питает всю электрическую систему как двигателя, так и машины в целом, также от работающего генератора вырабатываемый ток заряжает аккумулятор. Генератор вырабатывает переменный ток, который в с вою очередь через диодный мост преобразуется в постоянный. Именно постоянный ток нужен в электрической системе автомобиля. Основные характеристики генератора — это напряжение и сила тока вырабатываемая им. Генераторы бывают 12 и 24 вольтные. Сила тока, вырабатываемая генератором колеблется в широких диапазонах, т.к. зависит от частоты вращения ротора.

      Система зажигания

      Предназначена для воспламенения горючей смеси топлива и воздуха в цилиндре от электрической искры. В зависимости от способа управления процессом зажигания различают следующие типы систем зажигания: контактная, бесконтактная (транзисторная) и электронная (микропроцессорная). Контактный способ — перераспределение электрической энергии происходит механическим путем, через прерыватель — распределитель. В бесконтактной системе прерыватель транзисторный, распределитель — механический. В электронной системе и прерыватель и распределитель — это микропроцессорный блок в котором и осуществляются процессы прерывания и распределения с помощью полупроводниковых устройств. Принцип работы системы зажигания заключается в накоплении и преобразовании катушкой зажигания низкого напряжения (12В) электрической сети автомобиля в высокое напряжение (до 30000В), распределении и передаче высокого напряжения к соответствующей свече зажигания и образовании в нужный момент искры на свече зажигания.

      Система контроля и управления работы двигателя

      Контроль и управление двигателем бывает 2 видов — механический и электронный. В первом случае человек управляет работой двигателя полностью и полностью ведет контроль за его работой, подбирая нужные условия работы, непосредственно воздействуя на элементы двигателя через рычаги и тросики. Во втором случае за всем следит электроника, она подбирает оптимальные условия для работы двигателя и следит за работой двигателя. Управление работой двигателя полностью ведется электроникой. человек лишь вносит управляющий сигнал в электронную система, а та в свою очередь обрабатывая сигнал, подбирает нужные условия работы двигателя. Электронная система управления контролирует работу двигателя с помощью множества датчиков, которые измеряя физические величины выдают, преобразуют их значения в электрический сигнал. Например: давления топлива, частоты вращения коленчатого вала, положения педали акселератора, расходомер воздуха (при наличии), детонации, температуры охлаждающей жидкости, температуры масла, температуры воздуха на впуске, положения дроссельной заслонки, давления во впускном коллекторе, кислородные датчики и др. Информация, получаемая от датчиков, является основой управления двигателем.

      Четырехтактный двигатель внутреннего сгорания

      Гленн

      Исследовательский центр

      Это анимированный компьютерный рисунок одного цилиндра Райта.
      Авиадвигатель братьев 1903 года.
      Этот двигатель приводил в движение первый, тяжелее
      воздушные, самоходные, маневренные, пилотируемые летательные аппараты; Райт
      1903 Флаер.
      Двигатель состоял из четырех
      цилиндры
      как показано выше, с
      каждый поршень соединен с общим
      коленчатый вал.
      Коленчатый вал был соединен с двумя вращающимися в противоположных направлениях
      пропеллеры
      который произвел
      толчок, необходимый для преодоления
      лобовое сопротивление самолета.

      Дизайн братьев очень прост по сегодняшним меркам, так что это хороший
      двигатель для студентов, чтобы учиться, чтобы изучить основы
      работа двигателя. Этот тип
      внутреннего сгорания
      двигатель называется
      четырехтактный , потому что там четыре движения, или
      удары,
      поршня до повторения всей последовательности запуска двигателя.
      Четыре удара описаны ниже с некоторыми неподвижными рисунками.
      В анимации и на всех рисунках мы раскрасили
      система впуска топлива/воздуха
      красный,
      электрическая система
      зеленый, и
      вытяжная система
      синий. Мы также представляем топливно-воздушную смесь и выхлопные газы небольшими
      цветные шарики, чтобы показать, как эти газы проходят через двигатель.
      Поскольку мы будем иметь в виду движение различных частей двигателя, здесь
      рисунок, показывающий названия частей:

      Ход впуска

      Двигатель
      цикл
      начинается с
      ход впуска
      как поршень
      тянут к коленчатому валу (влево на рисунке).

      Впускной клапан открыт, и топливо и воздух проходят мимо клапана.
      и в камеру сгорания и цилиндр
      от впускного коллектора, расположенного над камерой сгорания.
      Выпускной клапан закрыт, а электрический контактный выключатель разомкнут.
      Топливно-воздушная смесь находится на относительно низком уровне.
      давление
      (почти атмосферный)
      и окрашена в синий цвет на этом рисунке. В конце такта впуска
      поршень находится в крайнем левом положении и начинает двигаться назад к
      Правильно.

      Цилиндр и камера сгорания заполнены топливно-воздушной смесью низкого давления.
      и, когда поршень начинает двигаться вправо, впускной клапан закрывается.

      Историческая справка —
      Открытие и закрытие впускного клапана двигателя Райт 1903 г.
      братья назвали его «автоматом». Он основан на несколько более низком давлении внутри
      в цилиндре во время такта впуска для преодоления силы
      пружины, удерживающей клапан в закрытом состоянии. Современные двигатели внутреннего сгорания
      не работать таким образом, а использовать кулачки и коромысла, как выхлопная система братьев.
      Кулачки и коромысла обеспечивают лучший контроль и время открытия и
      закрытие клапанов.

      Ход сжатия

      Когда оба клапана закрыты, комбинация цилиндра и камеры сгорания
      образуют полностью закрытый сосуд, содержащий топливно-воздушную смесь. Как поршень
      сдвигается вправо, объем уменьшается, а топливно-воздушная смесь
      сжимается во время
      такт сжатия.

      Во время сжатия нет
      нагревать
      переходит в топливно-воздушную смесь.
      Поскольку объем уменьшается из-за движения поршня,
      давление в газе равно
      увеличивается, как описано законами
      термодинамика.
      На рисунке смесь окрашена
      желтый для обозначения умеренного повышения давления.
      Чтобы создать повышенное давление, мы должны сделать
      Работа
      только на смеси
      так как вам нужно выполнить работу, чтобы накачать велосипедную шину с помощью насоса.
      Во время такта сжатия электрический контакт остается разомкнутым.
      Когда объем наименьший,
      и максимальное давление, как показано на рисунке, контакт замкнут, и
      течение
      электричество проходит через вилку.

      Рабочий ход

      В начале рабочего хода электрический контакт размыкается.
      Внезапное размыкание контакта вызывает искру в камере сгорания, которая
      воспламеняет топливно-воздушную смесь. Стремительный
      горение
      выбросов топлива
      нагревать,
      и производит выхлопные газы в камере сгорания.

      Поскольку впускной и выпускной клапаны закрыты, сгорание
      топливо находится в полностью закрытом (и почти постоянного объема) сосуде.
      сжигание увеличивает
      температура
      выхлопных газов, любой остаточный воздух
      в камере сгорания и самой камере сгорания. От
      закон идеального газа,
      повышенная температура газов также приводит к увеличению
      давление в камере сгорания. На рисунке мы окрасили газы в красный цвет.
      для обозначения высокого давления. Высокое давление газов, действующих на
      поверхность поршня заставляет поршень двигаться влево, что инициирует
      рабочий ход.

      В отличие от такта сжатия, горячий газ воздействует на поршень во время рабочего такта. Сила
      на поршне передается штоком поршня на коленчатый вал, где линейная
      движение поршня преобразуется в угловое движение коленчатого вала. Работа
      сделанный на поршне, затем используется для поворота вала, гребных винтов и
      для сжатия газов в такте сжатия соседнего цилиндра. Имея
      образовалась запальная искра, электрический контакт остается разомкнутым.

      В рабочем такте объем, занимаемый газами
      увеличивается из-за движения поршня и не
      нагревать
      переходит в топливно-воздушную смесь.
      Поскольку объем увеличивается из-за движения поршня,
      давление и температура газа равны
      уменьшилось.
      Мы покрасили «молекулы» выхлопных газов в желтый цвет, чтобы обозначить умеренное давление.
      в конце рабочего хода.

      Историческая справка — Способ получения электрической искры
      используемый братьями Райт, называется соединением типа «сделай и разорви». Там
      движущиеся части, расположенные внутри камеры сгорания. Современное внутреннее сгорание
      двигатели не используют этот метод, а вместо этого используют свечу зажигания для производства
      искра зажигания. Свеча зажигания не имеет движущихся частей, что намного безопаснее, чем свеча зажигания.
      метод, используемый братьями.

      Такт выпуска

      В конце рабочего такта поршень находится в крайнем левом положении. Нагрейте это
      осталось от рабочего хода теперь
      переведен
      к воде в
      водяная рубашка
      пока давление не приблизится к атмосферному
      давление. Затем открывается выпускной клапан
      кулачком, нажимая на коромысло, чтобы начать
      такт выхлопа.

      Назначение выхлопа
      ход заключается в том, чтобы очистить цилиндр от отработанного выхлопа в рамках подготовки к следующему
      цикл зажигания.
      В начале такта выпуска цилиндр и камера сгорания заполнены.
      продуктов выхлопа при низком давлении (выделены синим цветом на рисунке выше).
      Потому что выпускной клапан
      открыт, выхлопные газы проталкиваются через клапан и выходят из двигателя.
      Впускной клапан закрыт, а электрический
      контакт разомкнут во время этого движения поршня.

      В конце такта выпуска выпускной клапан закрывается и двигатель
      начинается очередной такт впуска.

      Историческая справка — Выхлопная система братьев Райт
      заставил горячий выхлоп выходить из каждого цилиндра независимо … прямо рядом
      к пилоту. Этот двигатель также был очень громким. Современные автомобили собирают
      выхлоп из всех цилиндров в выпускной коллектор (так же, как
      впускной коллектор, используемый братьями). Выпускной коллектор проходит
      выхлоп к каталитическому нейтрализатору для удаления опасных газов, а затем через
      глушитель, чтобы было тихо, и, наконец, выхлопную трубу.

      Теперь вы должны быть в состоянии понять смысл
      анимация в верхней части этой страницы. Обратите внимание, что коленчатый вал делает два
      оборотов на каждый оборот кулачков. Это движение контролируется
      временная цепь. Также обратите внимание, как кулачок перемещает выпускной клапан.
      в нужное время и как быстро впускной клапан открывается после выпускного
      клапан закрыт. В реальном режиме работы двигателя такт выпуска не может толкать все
      выхлоп из цилиндра, поэтому настоящий двигатель работает не так хорошо, как
      идеальный двигатель описан на этой странице. По мере работы и прогрева двигателя производительность
      изменения. Современные автомобильные двигатели регулируют соотношение топливо/воздух с помощью компьютера.
      топливные форсунки для поддержания высокой производительности. Братьям оставалось только смотреть
      мощность их двигателя упала примерно с 16 лошадиных сил, когда двигатель был
      сначала начал около 12 лошадиных сил, когда он был горячим.


      Деятельность:


      Экскурсии с гидом


        Навигация . .

        Домашняя страница руководства для начинающих

      такт впуска | внутреннего сгорания

      Узнайте об этой теме в этих статьях:

      дизельные двигатели

      • В дизельном двигателе: дизельное сгорание

        …камера сгорания на такте впуска. Дизельные двигатели обычно имеют степень сжатия от 14:1 до 22:1. Среди двигателей с диаметром отверстия (диаметром цилиндра) менее 600 мм (24 дюйма) встречаются как двухтактные, так и четырехтактные двигатели. Двигатели с посадочным диаметром более 600 мм…

        Подробнее

      «,»url»:»Введение»,»wordCount»:0,»последовательность»:1},»imarsData»:{«HAS_REVERTED_TIMELINE»:»false»,»INFINITE_SCROLL»:»»}, «npsAdditionalContents»:{},»templateHandler»:{«name»:»INDEX»},»paginationInfo»:{«previousPage»:null,»nextPage»:null,»totalPages»:1},»seoTemplateName»:» РАЗДЕЛЕННЫЙ ИНДЕКС»,»infiniteScrollList»:[{«p»:1,»t»:1193560}],»familyPanel»:{«topicInfo»:{«id»:1193560,»title»:»впускной ход»,» url»:»https://www. britannica.com/technology/intake-stroke»,»description»:»дизельный двигатель: дизельное сгорание: …камера сгорания на такте впуска. Дизельные двигатели обычно имеют степень сжатия от 14:1 до 22:1. Среди двигателей с диаметром отверстия (диаметром цилиндра) менее 600 мм (24 дюйма) встречаются как двухтактные, так и четырехтактные двигатели. Двигатели с диаметром цилиндра более 600 мм…»,»type»:»ТЕМА»,»titleText»:»ход впуска»,»metaDescription»:»Другие статьи, в которых обсуждается ход впуска: дизельный двигатель: дизельное сгорание: …сгорание камере на такте впуска. Дизельные двигатели обычно имеют степень сжатия от 14:1 до 22:1. Среди двигателей с диаметром отверстия (диаметром цилиндра) менее 600 мм (24 дюйма) встречаются как двухтактные, так и четырехтактные двигатели. Двигатели с диаметром цилиндра более 600 мм…»,»identifierHtml»:»внутреннее сгорание»,»identifierText»:»внутреннее сгорание»,»topicClass»:»технология»,»topicKey»:»ход впуска»,»articleContentType» :»INDEX»,»ppTecType»:»CONCEPT»,»templateId»:4,»topicType»:»INDEX»,»assemblyLinkPrefix»:»/media/1/1193560/»},»topicLink»:{«title»:»впускной ход»,»url»:»https://www.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
