Такт двигателя это: ТАКТЫ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ | это… Что такое ТАКТЫ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ?

мк амевро » Принципы работы простейшего одноцилиндрового двигателя внутреннего сгорания

В этой статье будут рассмотрены принципы работы простейшего одноцилиндрового двигателя внутреннего сгорания. Этот двигатель взят для простоты понятия физических процессов, для того чтобы понять, как работают все подобные двигатели. На самом деле всё намного сложнее каждый процесс имеет столько особенностей, что и у специалистов, хорошо знающих работу двигателя, часто возникают споры по многим вопросам. Но все бензиновые двигатели (двигатели с принудительным зажиганием) работают на основе принципов, впервые описанных немецким инженером Отто.

Двигатель нужен для обеспечения автомобиля (если это не стационарный двигатель) механической энергией. Двигатель создаёт эту энергию. Но из школьного курса физики известно, что энергия не возникает из ничего и не исчезает бесследно. Что же является источником механической энергии, вырабатываемой двигателем, какую энергию он преобразует в механическую? Источником энергии двигателя внутреннего сгорания является энергия межмолекулярных связей углеводородного топлива, сгорающего в цилиндрах двигателя. Во время сгорания углеводородного топлива происходит разрыв этих связей с большим выделением тепловой энергии, которую двигатель и преобразует в механическую энергию в форме вращательного движения.

Для химических реакций, происходящих при сгорании топлива, требуется окислитель. Для этого используется кислород, содержащийся в окружающем атмосферном воздухе. Воздух это смесь газов, кислорода в этой смеси приблизительно 21%. В цилиндрах двигателя сгорает смесь топлива с воздухом. В идеальном случае все молекулы углеводородов, поданные в цилиндр, сгорая, соединяются со всеми молекулами кислорода, поданными в цилиндр во время одного рабочего цикла. То есть после процесса сгорания в цилиндре двигателя не должно остаться не одной молекулы топлива, и не одной свободной молекулы кислорода.

Химические реакции, во время которых полностью используются все активные вещества, называются стехиометрическими. Во время стехиометрического процесса для полного сгорания всех молекул 1-го килограмма топлива необходимо использовать приблизительно 14,7 килограммов воздуха. Это идеальный процесс, но реально при работе двигателя на различных режимах обеспечить его достаточно трудно, тем более что на некоторых режимах двигатель будет работать устойчиво, только если смесь отличается от стехиометрической.

Разобравшись, откуда берётся механическая энергия, приступим к изучению принципов работы двигателя. Как уже было отмечено ранее, здесь будет рассматриваться работа четырёхтактного двигателя внутреннего сгорания, работающего по циклу Отто. Основным признаком цикла Отто можно назвать то, что перед воспламенением топливовоздушная смесь предварительно сжимается, а зажигание смеси происходит от постороннего источника – в современных двигателях только при помощи электрической искры.

За время становления и развития двигателя внутреннего сгорания было изобретено очень много различных конструкций и, разумеется, двигатель, работающий на принципах цикла Отто, был далеко не единственный. Из двигателей с возвратной поступательным движением поршня можно назвать двигатель, работающий по циклу Аткинсона, а из двигателей с круговым движением поршня наиболее известен роторно-поршневой двигатель Ванкеля. Существует большое количество вообще экзотических конструкций. Но все они не получили широкого практического применения. Более 99,9% используемых в настоящее время двигателей внутреннего сгорания работают по циклу Отто, (в данной статье сюда будут отнесены и дизельные двигатели) которые в свою очередь подразделяются на двигатели с электрическим воспламенением смеси и дизельные двигатели, с компрессионным воспламенением смеси.

Принципы работы таких двигателей и будут рассмотрены в этой статье.

И бензиновые и дизельные двигатели могут быть не только четырёхтактными, но и двухтактными. В настоящее время двухтактные двигатели на автомобиле не применяются, поэтому в данной главе они рассматриваться не будут.

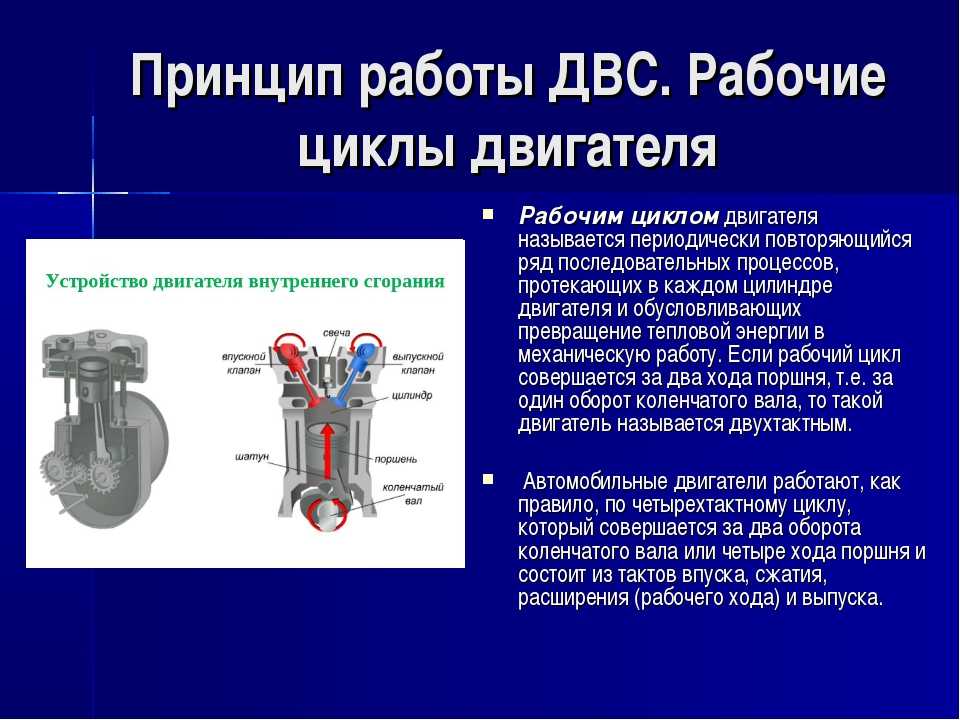

Прежде чем рассматривать принципы работы двигателя рассмотрим, из каких основных деталей он состоит.

Основные детали простейшего ДВС

  1. Цилиндр.
  2. Поршень.
  3. Камера сгорания.
  4. Шатун.
  5. Коленчатый вал.
  6. Впускной канал.
  7. Впускной клапан.
  8. Впускной распределительный вал.
  9. Выпускной канал.
  10. Выпускной клапан.
  11. Выпускной распределительный вал.
  12. Свеча зажигания.
  13. Топливная форсунка (не показана).
  14. Маховик двигателя (не показан).

1. Цилиндр – основа двигателя, именно в нём происходит процесс сгорания топлива, цилиндр является направляющим элементом для движения поршня.

2. Поршень – деталь, перемещающаяся в цилиндре под воздействием расширяющихся газов или под воздействием кривошипно-шатунного механизма. Условно примем, что скользящее соединение, между поршнем и стенками цилиндра абсолютно герметично, то есть, ни какие газа не могут просочиться через это соединение.

3. Камера сгорания – пространство над поршнем, когда поршень находится в самой верхней точке своего хода (ВМТ).

4. Шатун – это стержень, передающий усилие от поршня к кривошипу коленчатого вала и, наоборот, от коленчатого вала к поршню.

5. Коленчатый вал – служит для преобразования возвратно-поступательного движения поршня во вращательное, именно такое движение наиболее удобно для использования.

6. Впускной канал – канал, по которому топливовоздушная смесь поступает в цилиндр двигателя.

7. Впускной клапан – соединяет впускной канал с цилиндром двигателя. Условно принимаем, что в закрытом состоянии клапан полностью герметичен, а в открытом состоянии он не оказывает сопротивление проходу топливовоздушной смеси в цилиндр двигателя.

8. Впускной распределительный вал – открывает и закрывает впускной клапан в нужное время.

9. Выпускной канал – канал, по которому отработавшие газы выводятся из двигателя в атмосферу.

10. Выпускной клапан – соединяет выпускной канал с цилиндром двигателя. Условно принимаем, что в закрытом состоянии клапан полностью герметичен, а в открытом состоянии он не оказывает сопротивление проходу отработавших газов из цилиндра двигателя.

11. Выпускной распределительный вал – открывает и закрывает выпускной клапан в нужное время.

12. Свеча зажигания – служит для воспламенения сжатой топливовоздушной смеси в необходимое время.

13. Топливная форсунка – служит для распыления топлива в воздухе, поступающем в цилиндр двигателя.

14. Маховик двигателя – служит для необходимого перемещения поршня за счёт сил инерции во время всех тактов, кроме рабочего.

Далее придётся понять и запомнить довольно много специальных терминов, но сейчас упомянем, без полного объяснения, только некоторые.

1 — Верхняя мёртвая точка (ВМТ) – точка в которой поршень останавливается при изменении направления своего движения вверх цилиндра на движение вниз.

2 — Нижняя мёртвая точка (НМТ) – точка в которой поршень останавливается при изменении направления своего движения вниз цилиндра на движение вверх.

3 — Ход поршня – расстояние, проходимое поршнем при перемещении от ВМТ к НМТ или наоборот.

4 — Такт двигателя – перемещение поршня от одной мёртвой точки к другой. Во время каждого такта коленчатый вал двигателя совершает половину оборота (180?).

5 — Цикл – периодичное повторение четырёх тактов двигателя во время работы. Полный цикл двигателя состоит из четырёх тактов и совершается за два полных оборота коленчатого вала (720?).

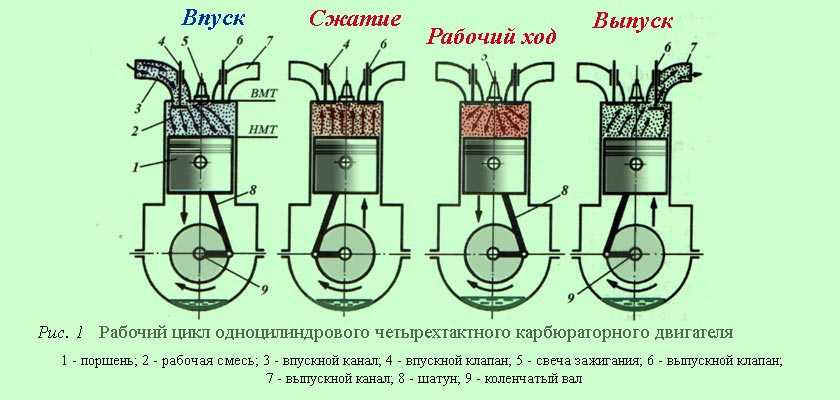

Принципы работы простейшего одноцилиндрового четырёхтактного двигателя:

1 — Такт всасывания

(поступления топливовоздушной смеси в цилиндр).

Впускной клапан открыт.
Выпускной клапан закрыт.

Под воздействием внешнего усилия (стартёра двигателя, заводной ручки или инерции маховика), передаваемого поршню шатуном, поршень перемещается от ВМТ к НМТ. Поскольку соединение между поршнем и цилиндром полностью герметично, в пространстве над поршнем образуется пониженное давление (разрежение). Под воздействием атмосферного давления воздух через впускной канал, и открытый впускной клапан, начинает поступать в цилиндр двигателя. В это время топливная форсунка распыляет в поступающем воздухе необходимое количество топлива, в результате чего в цилиндр поступает горючая топливовоздушная смесь.

При достижении поршнем НМТ впускной клапан закрывается.

2 — Такт сжатия.

Оба клапана закрыты.

Под воздействием внешнего усилия поршень перемещается из НМТ к ВМТ. При этом в цилиндре происходит сжатие топливовоздушной смеси. По окончании такта сжатия, когда поршень встаёт в положении ВМТ, вся топливовоздушная смесь находится в сжатом состоянии в камере сгорания.

В это время свеча зажигания при помощи электрической искры воспламеняет сжатую топливовоздушную смесь. В дизельном двигателе в камеру сгорания при помощи топливной форсунки впрыскивается мелко распылённое топливо. В результате чего в обоих случаях происходит воспламенение смеси.

3 — Рабочий такт.

Оба клапана закрыты.

При сгорании топливовоздушной смеси в цилиндре резко поднимается температура и, главное, давление. Это давление равномерно давит во все стороны, но стенки камеры сгорания и цилиндра рассчитаны на это давления. А вод давление, оказываемое расширяющимися газами на поршень, днище которого является нижней частью камеры сгорания, заставляет поршень перемещаться вниз от ВМТ к НМТ. Это усилие через шатун передаётся на кривошип коленчатого вала, который преобразует поступательное движение поршня во вращательное движение.

При достижении поршнем НМТ открывается выпускной клапан.

4 — Такт выпуска.

Впускной клапан закрыт.
Выпускной клапан закрыт.

Под воздействием внешнего усилия, передаваемого на поршень через шатун, поршень перемещается из положения НМТ в положение ВМТ. Во время этого перемещения поршень вытесняет из цилиндра отработавшие газы через открытый выпускной клапан в выпускной канал и далее в атмосферу.

И так, мы рассмотрели полный цикл двигателя, состоящий из четырех тактов. Далее этот цикл повторяется бесконечно, пока двигатель не будет выключен или не закончится бензин в баке автомобиля.

Наверное, Вы обратили внимание, что из четырёх тактов полезным является только один – рабочий такт. Именно во время этого такта вырабатывается необходимая энергия. Все другие такты являются вспомогательными. Возможно, такая конструкция может показаться не эффективной, но лучшего, по всем показателям, пока ничего не изобретено. Да, существуют двухтактные двигатели, в которых полный цикл осуществляется за один поворот коленчатого вала. Существует роторно-поршневой двигатель Ванкеля, в котором вообще нет деталей, совершающих возвратно-поступательное движение, но этим конструкциям, при некоторых преимуществах, присущи свои недостатки, поэтому двигатели, работающие по четырёхтактному циклу Отто, в настоящее время имеют практически монопольное распространение в мире. И какой-либо замены им, в обозримом будущем, реально не предвидится.

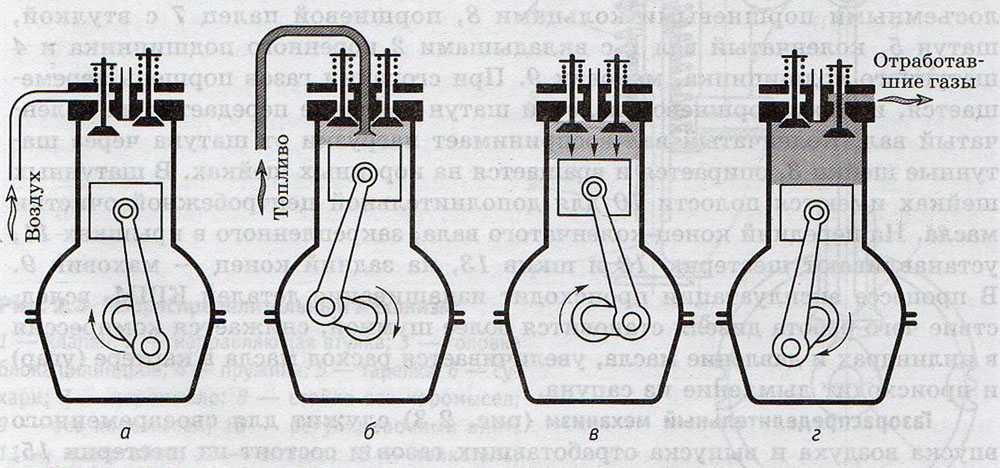

Дизельный двигатель.

Двигатель, изобретённый немецким изобретателем Рудольфом Дизелем, очень похож и по конструкции и принципам работы на двигатель, работающий на бензине, описанный ранее. Но есть одно существенное различие. В этом двигателе воспламенение топливовоздушной смеси происходит не при помощи электрической искры, а за счёт контакта топлива с горячим воздухом находящемся в цилиндре. Такое воспламенение рабочей смеси называется компрессионным зажиганием. А откуда в цилиндре взялся горячий воздух, где его подогрели? Разумеется, никто его нарочно не грел. Если Вам когда-либо приходилось накачивать ручным насосом шину велосипеда, или автомобиля, вы могли обратить внимание, что довольно быстро насос начинает нагреваться. И вообще из школьного курса физики известно, что при сжатии все газы нагреваются, а воздух есть ничто иное, как смесь газов. Сжатие воздуха в двигателе происходит очень быстро, поэтому к концу такта сжатия воздух, находящийся в цилиндре дизельного двигателя, имеет очень высокую температуру (700 ? 900?С).

Поскольку физический процесс немного отличается от описанного ранее бензинового двигателя, в конструкции дизельного двигателя имеются некоторые отличия. Главное отличие в более высокой степени сжатия. У дизельного двигателя отсутствует свеча зажигания, вместо неё непосредственно в головку блока цилиндров вставлена топливная форсунка, разумеется, во впускном канале топливная форсунка отсутствует. В отличие от бензинового двигателя, в цилиндры которого во время такта всасывания поступает смесь бензина с воздухом, цилиндры дизельного воздуха поступает чистый воздух. При достижении поршнем ВМТ во время такта сжатия, в камере сгорания дизельного двигателя находится сжатый воздух, имеющий высокую температуру. И в то время, когда в бензиновом двигателе происходит воспламенение смеси при помощи электрической свечи, в камеру сгорания дизельного двигателя под большим давлением впрыскивается мелко распылённое дизельное топливо. Соприкасаясь с горячим воздухом, находящимся в камере сгорания, топливо воспламеняется.

Запомните основные отличия дизельного двигателя от бензинового.

1 – Топливо в дизельном двигателе воспламеняется не при помощи электрической искры, а за счёт контакта топлива с воздухом, имеющим высокую температуру.

2 – Регулировка крутящего момента и мощности двигателя осуществляется за счёт изменения качества, а не количества топливовоздушной смеси, поэтому в дизельном двигателе отсутствует дроссельная заслонка, регулирующая количество поступающего в цилиндры двигателя воздуха. То есть крутящий момент изменяется количеством впрыскивания топлива без изменения объёма всасываемого воздуха.

Не путайте дизельный двигатель с современными бензиновыми двигателями, с непосредственным впрыском. В этих двигателях топливная форсунка перенесена из впускного канала на головку двигателя, но не вместо свечи зажигания, а установлена совместно с ней. В этом случае топливная форсунка впрыскивает топливо непосредственно в цилиндр. Топливовоздушная смесь в таком двигателе воспламеняется не при помощи компрессионного зажигания, а при помощи электрической искры. А имеющаяся во впускном тракте дроссельная заслонка регулирует количество воздуха, поступающего в цилиндр.

Мы рассмотрели принципы работы простейшего одноцилиндрового двигателя, поняли, как возникает необходимая нам механическая энергия, но для простоты объяснения пришлось прибегнуть очень ко многим упрощениям. Например, клапаны открываются или закрываются не точно в ВМТ или НМТ. Свеча бензинового двигателя воспламеняет смесь или топливная форсунка дизельного двигателя нагнетает топливо в цилиндр не совсем точно при нахождении поршня в ВМТ. Да и двигатель, чаще всего имеет не один, а несколько цилиндров, от 1-го до 16, в автомобильной промышленности, а авиации или на флоте встречались двигатели, имеющие 64 цилиндра. Но основой любого двигателя является цилиндр.

Ранее были рассмотрены некоторые термины, имеющие отношение к цилиндру двигателя, теперь придётся их рассмотреть более подробно и познакомиться с некоторыми новыми.

1. Радиус кривошипа.

Расстояние между осями коренных и шатунных шеек коленчатого вала.
Коренными называются шейки коленчатого вала, в которых вал вращается в блоке цилиндров двигателя.
Шатунными называются шейки, к которым подсоединены шатуны поршней.
Для образования кривошипа ось коренных шеек смещена относительно оси шатунных шеек.
Радиус кривошипа является очень важным конструкционным параметром двигателя. Изменяя радиус кривошипа можно подобрать необходимое соотношение между крутящим моментом и максимальными оборотами двигателя, при неизменном объёме цилиндра.
(Обычно измеряется в миллиметрах)

2. Ход поршня:
Ход поршня, то есть расстояние между НМТ и ВМТ, равен удвоенной величине радиуса кривошипа.

3. Диаметр цилиндра:

Это диаметр внутреннего отверстия цилиндра. Условно принимаем, что диаметр поршня равен диаметру цилиндра.
(Обычно измеряется в миллиметрах)

4. Рабочий объём цилиндра:
Рабочим объёмом цилиндра называется объём, вытесняемый поршнем при перемещении от НМТ к ВМТ.
(Обычно измеряется в кубических сантиметрах (см?) или литрах.)
Рабочий объём цилиндра равен произведению хода поршня на площадь днища поршня.

5. Объём камеры сгорания.
Это объем пространства, находящегося над поршнем, во время нахождения поршня в ВМТ.
(Обычно измеряется в кубических сантиметрах.)
Камера сгорания большинства двигателей имеет сложную форму, поэтому определить её точный объём расчётным методом сложно. Для определения объёма камеры сгорания применяются различные методы прямого измерения.

6. Полный объём цилиндра.
Это сумма объёма камеры сгорания и рабочего объёма цилиндра.
(Обычно измеряется в кубических сантиметрах или литрах.)
Полный объём многоцилиндрового двигателя равен полному объёму одного цилиндра умноженному на количество цилиндров двигателя.

7. Степень сжатия.
Это соотношение полного объёма цилиндра к объёму камеры сгорания. Другими словами это соотношение объёма цилиндра в сумме с объёмом камеры сгорания, когда поршень находится НМТ к объёму пространства, расположенному над поршнем, когда поршень находится в положении ВМТ.
(Безразмерная единица)

8. Соотношение диаметра цилиндра к величине хода поршня:
Является очень важным параметром при конструировании двигателя внутреннего сгорания. Двигатели, в которых ход поршня больше диаметра цилиндра называются длиноходными, двигатели, в которых ход поршня меньше диаметра цилиндра, называются короткоходными.

Значение степени сжатия.

Степень сжатия это один из очень важных технических показателей двигателя внутреннего сгорания, поэтому рассмотрим его более подробно. В общем, повышение степени сжатия поднимает эффективность работы двигателя внутреннего сгорания, то есть при сгорании равного объёма топлива двигатель производит больше механической энергии. При повышенной степени сжатия молекулы топлива физически приближаются друг к другу. При этом топливовоздушная смесь имеет более высокую температуру, в результате чего достигается лучшее испарение частичек топлива и их более равномерное перемешивание с воздухом. Для каждого типа бензина имеется предельное значение степени сжатия. Чем выше октановое число бензина, тем выше степень сжатия, при которой может работать двигатель. При превышении допустимой степени сжатия и, соответственно температуры в камере сгорания, двигатель начинает работать с детонацией (самопроизвольное воспламенение смеси). Процесс детонации достаточно сложный, поэтому, на данном этапе, ограничимся пониманием, что причиной детонации является неправильное сгорание топливовоздушной смеси. При работе двигателя с детонацией резко уменьшается эффективность работы двигателя, и более того, возросшие ударные нагрузки могут привести к разрушению двигателя. Сильные стуки во время работы двигателя являются признаком детонации. Этот режим работы очень вреден для двигателя.

Современные электронные системы управления двигателем практически исключили работу двигателя с детонацией, но те, кому пришлось ездить на автомобилях с двигателями, не имеющих электронных систем управления, помнят, что режим детонации возникал довольно часто.

Раньше для повышения октанового числа бензина применялись специальные присадки на основе свинца. Применение этих присадок позволяло поднять степень сжатия до 12,5:1, но сейчас, в соответствии с законодательными нормами по охране окружающей среды, по причине того, что свинец наносит большой вред окружающей среде, применение присадок на основе свинца запрещено.

Степень сжатия современных бензиновых двигателей равна 10:1 ? 11:1. Величина степени сжатия может изменяться не только от качества предполагаемого к использованию бензина, но и от конструкции двигателя. Современные двигатели, имеющие систему управления двигателя с датчиком детонации, позволяют поднять степень сжатия до 13:1. Такие системы управления, регулируя угол опережения зажигания в каждом отдельном цилиндре, на основе информации, полученной от датчика детонации, позволяют двигателю работать на грани возникновения детонации, но не допускают её. Двигатели с непосредственным впрыском бензина в камеру сгорания из-за особенностей процессов, протекающих в цилиндре, тоже могут работать с повышенной степенью сжатия.

Поскольку воспламенение топлива в дизельных двигателях происходит за счёт нагрева воздуха, находящегося в цилиндре, степень сжатия дизельных двигателей выше, чем бензиновых. Степень сжатия дизельных двигателей лежит в диапазоне 14:1 ? 23:1.

Двигатели с принудительным нагнетанием воздуха в цилиндры (турбокомпрессор или механический нагнетатель), как бензиновые, так и дизельные, имеют более низкую степень сжатия по сравнению с атмосферными двигателями. Это вызвано тем, что перед началом такта сжатия в цилиндре находится большая масса воздуха (и топлива). Слишком высокое давление в цилиндре в конце такта сжатия может привести к разрушению двигателя.

Ранее отмечалось, что повышение степени сжатия явление, в целом, очень желательное, но в действительности всё несколько сложнее. Двигатель внутреннего сгорания, особенно автомобильный, постоянно работает на различных режимах скорости вращения и нагрузок. Научные исследования в данной области показали, что на некоторых режимах двигатель эффективней работает с более низкой степенью сжатия, а на других режимах степень сжатия может быть повышена без риска нанесения повреждений двигателю. Некоторые производители попытались создать двигатель с изменяемой во время работы степенью сжатия. Пионером в этой области, добившимся заметных результатов, был шведский производитель автомобилей SAAB. Работы в этом направлении проводились и другими производителями автомобилей. Но до настоящего времени серийные автомобили с изменяемой степенью сжатия на рынке отсутствуют. Очевидно, это будет следующим направлением повышения эффективности двигателя внутреннего сгорания.

Ранее были рассмотрены некоторые термины, определяющие геометрические показатели двигателя. Далее запомним некоторые термины, определяющие работу двигателя внутреннего сгорания, как простейшего одноцилиндрового, так более сложных двигателей.

  1. Мощность двигателя. Измеряется в киловаттах (кВт) или в старых, для некоторых более привычных единицах измерения, лошадиных силах (л. с.)
  2. Крутящий момент. Измеряется в ньютонах на метр (Н•м).
  3. Удельная литровая мощность. Измеряется отношением максимальной мощности двигателя к рабочему объёму цилиндров двигателя (кВт/литр)
  4. Удельная весовая мощность. Измеряется отношением максимальной мощности двигателя к весу двигателя (кВт/Кг).
  5. Топливная эффективность. Измеряется массой топлива, которое необходимо потратить на выработку мощности в один киловатт в течение часа (гр/кВт*час)
  6. Скорость вращения. В автомобилестроении, как и во многих других областях техники, скорость (частота) вращения коленчатого вала измеряется в оборотах в минуту (об/мин).

За прошедшие более чем сто лет с момента изобретения двигателя внутреннего сгорания (ДВС) количество его конструкций было столь велико, что их не только описать невозможно, их просто никто даже перечислить не сможет, да и задачи такой, в общем, нет. Четко понимая общие принципы работы ДВС (кратко описанные в данной статье), можно разобраться в любой конструкции.

Е.Н. Жарцов

Двигатель внутреннего сгорания







      На этой страничке мы разберем:

1) устройство двигателя  автомобиля

2) принцип  работы двигателя

3) порядок работы цылиндров двигателя

4) трансмиссия



Устройство двигателя

   Двигатель внутреннего сгорания, представляет собой силовой  агрегат, который, работает благодаря свойствам тепловой энергии.

  Тепловая энергия выделяется в результате процесса горения чего либо. Если сгораемое вещество поместить в ограниченное пространство, в данном случае в цилиндр, и поджечь, то произойдет увеличение давления, а давление это энергия, чтобы не терять эту энергию… — был изобретен двигатель внутреннего сгорания, где вся энергия направляется в нужном направлении.

 Двигатель внутреннего сгорания был изобретен еще в 17-м веке и принцип его работы почти нисколько не изменился до нашего времени.

  Основные составляющие двигателя



   Картер, Поршень(4), Шатун(2), Коленвал(1) – все эти элементы связаны между собой:

   Картер — удерживающая коробка, которая удерживает все элементы двигателя и  включает в  себя блок цилиндров.

   Цилиндры(3) — это направляющие для поршней. Именно в цилиндрах происходит процесс воспламенения топлива, где вся энергия направляется в сторону поршня, который, в свою очередь, давит на шатун, а шатун начинает вращение коленвала.

   В целом, это называется двигатель.

 Принцип работы двигателя



   А принцип работы этого двигателя, мы рассмотрим на примере велосипеда.

 Я думаю, все знают гоночный или туристский велосипед — самый доступный способ для изучения принципа работы двигателя и  коробки скоростей.

 ВАШИ НОГИ – это «шатуны»(2)(помните? шатун в двигателе), которые давят на педали, а педальный механизм — это и есть коленвал(1). А ваша физическая сила давит на эти шатуны, как поршень(4) в двигателе.

 Поршень находится в ограниченном пространстве, которое называется цилиндр(3), туда подается топливо. Это топливо поджигается искрой от свечи зажигания(5) и происходит воспламенение или, точнее, микровзрыв, вследствие чего, вся энергия от микровзрыва передается на поршень. Поршень связан с шатуном и давит на него, а шатун, в свою очередь давит на коленвал.

 Коленвал – это своего рода, педальный механизм, а велосипед, у которого две педали, будем считать, имеет двух цилиндровый «биодвигатель». Благодаря действию вашей энергии или, скажем, физической силы, вы начинаете ногами давить на педали, тем самым приводить в действие педальный механизм (коленвал). По мере того, как вы быстро начнете вращать педали, будет увеличиваться скорость велосипеда благодаря оборотам педального механизма – «коленчатого вала» —  как будто нажимаем на газ.







⁠Порядок работы цилиндров двигателя



Схема работы четырехтактного двигателя



цилиндры двигателя

                        1       2      3     4



1 — Коленчатый вал

2 — Шатун

3 — Цилиндр

4 — Поршень

5. — Свеча зажигания

6 — Выпускной клапан

7 — Впускной клапан

Сейчас почти все автомобильные двигатели внутреннего сгорания имеют четырехтактную систему работы. Что это такое, мы сейчас разберем.

Такт — это ход поршня от верхней «мертвой» точки (ВМТ) до нижней мертвой точки (НМТ). Так вот, у четырехцилиндрового двигателя соответственно четыре поршня и каждый поршень совершает четыре такта за один рабочий цикл. Полный цикл это когда поршень умудряется «сходить» туда — сюда два раза. За это время получается четыре такта: такт впрыска топлива — такт сжатия — такт воспламенения (рабочий ход) — такт выхлопа

На схеме По цилиндрам это происходит так:

1 цилиндр — такт впрыска топлива — (поршень идет вниз)

3 цилиндр — такт сжатия топлива — (поршень идет вверх)

⁠4 цилиндр — такт воспламенения топлива — (поршень идет вниз — рабочий ход)

⁠2 цилиндр — такт выхлопа отработанных газов — (поршень идет вверх)



И так далее по круговой. Подробнее: обычно происходит так — если в одном цилиндре происходит такт впрыска, то в другом — такт сжатия, в третьем такт воспламенения топлива (т.е. рабочий ход), то в четвертом происходит такт уже выхлопа отработанных газов и все это одновременно. Впрыск топлива и выхлоп отработанных газов происходит, соответственно, через впускные(7) и выпускные(6) клапана. Так у нас за цикл по настоящему работает только один цилиндр где происходит такт воспламенения топлива и передается крутящий момент на коленвал(1), а остальные как будьто бы «отдыхают», но это сделано специально для того, чтобы улучшить вентиляцию цилиндров от выхлопных газов и увеличить эффективность работы топлива. И пока самыми оптимальными, являются четырехтактные двигатели.

Трансмиссия



Педальный механизм соединен цепной передачей с ведущим колесом. Цепь ложится на звездочки, которые различаются  по размеру. При вращении педалей («обороты двигателя»)  вам хочется, чтобы крутить было легче, для этого мы  подбираем оптимальную передачу —  специальное соотношение звездочек на заднем колесе и на педальном механизме.

 После правильного выбора передачи, ногам- «двигателю», становиться легче, разгонять велосипед. Но если скорость нас не устраивает, мы, разогнавшись до предела  возможности ног — чтобы крутить педали , переключаем передачу на повышенную.



   Происходит переход цепи на большую, по величине, звездочку, при этом скорость велосипеда увеличивается, но и  увеличивается нагрузка на ноги.
   При прямолинейном движении и без помех движению, скорость будет продолжать увеличиваться до ваших  природных данных —  уметь раскручивать педали т.е. быстроту ваших ног.
   У каждого двигателя тоже есть предел числа оборотов.

 Такой же, примерно, принцип действия разгона у автомобиля, только там нет цепной передачи. Вот эта передача оборотов от двигателя к колесам и называется трансмиссией.

  Трансмиссия включает в себя сцепление и коробку передач, далее — ходовая часть – колеса.

   Рычагом переключения передач включаем нам нужную передачу.  Согласно конструкции коробки передач,  чем меньше передача по номеру, тем меньше скорость, и наоборот, выше передача – выше скорость.
   На эти конструктивные особенности вам не обязательно обращать внимание, но у многих есть интерес – как это работает?

   Функции передачи оборотов от двигателя выполняют шестерни, которые передвигаются на валах рычагом передач. Согласно  включенной вами передаче по порядку: 1-2-3-4-5, автомобиль начинает движение и разгон.

   Если Вам нужно остановиться просто нажмите сцепление и тормоз, и установите рычаг переключения передачв нейтральное положение.
   Об этом поговорим далее.

Читайте также:

Крутящий момент двигателя



Уроки вождения



Устройство автомобиля



Технические характеристики



Четырехтактный цикл | Только передовой край

Четырехтактный принцип работы большинства современных автомобильных двигателей был открыт французским инженером Альфонсом Бо де Роша в 1862 году. Четырехтактный цикл часто называют циклом Отто в честь немецкого Николауса Августа Отто который разработал двигатель на этом принципе в 1876 году.

Ход поршня — это движение поршня от ВМТ (верхней мертвой точки) до НМТ (нижней мертвой точки) или от НМТ до ВМТ. В одном четырехтактном цикле двигателя четыре такта. Это такт впуска, такт сжатия, рабочий такт и такт выпуска.

  • Такт впуска:  Бензин не сгорит, если его не смешать с правильным количеством воздуха. Это очень взрывоопасно, когда 1 часть смешивается примерно с 15 частями воздуха. Незадолго до достижения поршнем ВМТ впускной клапан начинает открываться. Когда коленчатый вал вращается, он тянет шток и поршень вниз в цилиндре к НМТ. Образующаяся при этом пустота низкого давления заполняется атмосферным давлением воздуха и топливом через открытый впускной клапан. На каждый галлон топлива, подаваемого топливной системой, всасывается около 10 000 галлонов воздуха. По мере того как коленчатый вал продолжает вращаться, поршень начинает двигаться обратно в цилиндре, и впускной клапан закрывается.
  • Такт сжатия:  Поршень движется вверх в цилиндре, сжимая воздушно-топливную смесь на меньшую площадь, что облегчает ее сгорание. Такт сжатия начинается в НМТ после завершения такта впуска. Когда поршень движется к ВМТ, оба клапана закрываются, поскольку смесь сжимается примерно до 1/8 объема, который она занимала, когда поршень находился в НМТ.
  • Рабочий ход:  Когда поршень приближается к ВМТ на такте сжатия, смесь сжатого воздуха и топлива становится очень взрывоопасной. Когда система зажигания генерирует искру на свече зажигания, топливо воспламеняется. Горит топливно-воздушная смесь. По мере сгорания смесь расширяется, заставляя поршень двигаться вниз в цилиндре, пока он не достигнет НМТ. Действие поршня поворачивает коленчатый вал, приводя автомобиль в движение. Рабочий ход иногда называют тактом расширения.
  • Такт выпуска: Когда поршень приближается к НМТ на такте рабочего хода, выпускной клапан открывается, позволяя отработавшим газам выйти. Поскольку горящие газы все еще расширяются, они вытесняются через открытый выпускной клапан. По мере того, как коленчатый вал продолжает вращаться после НМТ, поршень движется вверх в цилиндре, помогая выталкивать оставшиеся выхлопные газы через открытый выпускной клапан. Через несколько градусов после прохождения поршнем ВМТ выпускной клапан закрывается. Весь четырехтактный цикл повторяется, начинаясь снова, когда поршень движется вниз на такте впуска.

Четырехтактный цикл значительно сложнее, чем это простое объяснение. Когда двигатель работает, время открытия и закрытия клапанов фактически определяет, когда фактически начинается каждый такт. Более подробно фазы газораспределения будут рассмотрены в одной из следующих статей.



Библиография: – https://www.britannica.com/technology/four-stroke-cycle

             – Автомобильные двигатели – Тим Жиль



Двухтактный двигатель против четырехтактного

Вы когда-нибудь слышали фразу: «Чем больше вещи меняются, тем больше они остаются прежними»? Как бы ни совершенствовались и ни менялись автомобили, бензиновый двигатель внутреннего сгорания по своей сути остается прежним.

Конечно, вы знаете, что у вашего автомобиля есть двигатель. Иначе далеко не уедешь. Но знаете ли вы, какой двигатель у вас четырехтактный или двухтактный?

Если вы водите современный автомобиль, скорее всего, это четырехтактный двигатель.

В чем разница между двухтактным и четырехтактным двигателем? Что делает одно лучше другого?

Короче говоря, это зависит от того, какое приложение. В некоторых случаях двухтактный двигатель может быть более выгодным, чем четырехтактный, и наоборот. Узнайте больше о каждом типе двигателя и о том, что делает их такими разными.

Что такое инсульт?

«Ход» — это завершение поршнем цикла в процессе сгорания.

Важнейшей задачей двигателя является создание процесса сгорания для выработки энергии. В процессе сгорания в двигателе поршень движется вверх и вниз в цилиндре, совершая полный ход.

  • При движении поршня вверх он проходит в «верхнюю мертвую точку» (ВМТ) ближе к клапанам двигателя.
  • Он находится дальше от клапанов двигателя, когда он движется вниз к «нижней мертвой точке» (НМТ).

Что такое революция горения?

Революция сгорания – это смешивание топлива и воздуха в поршне, воспламенение и рассеивание выхлопных газов.

Поршень движется вниз внутри цилиндра во время процесса впуска, чтобы смесь бензина и воздуха попала в камеру сгорания. Сжатие происходит, когда поршень движется назад, чтобы сжать газы.

Когда это завершено, с помощью свечи зажигания происходит воспламенение газа. Как только зажигание завершено, поршень движется обратно вверх по цилиндру, открывая выпускной клапан, чтобы вытеснить оставшиеся выхлопные газы.

Двухтактный двигатель по сравнению с четырехтактным двигателем

Разница между двухтактным и четырехтактным двигателем заключается в том, насколько быстро происходит цикл сгорания, в зависимости от того, сколько раз поршень должен двигаться вверх и вниз во время каждый цикл.

Что такое четырехтактный двигатель

В четырехтактном двигателе поршень совершает два хода во время каждого цикла, который включает:

  • Один ход во время сжатия
  • Один ход для выброса выхлопных газов
  • Обратный ход

Свечи зажигания зажигаются только один раз за каждый второй оборот, производя мощность за каждые четыре хода поршня.

Кроме того, четырехтактные двигатели не требуют смеси топлива и масла, так как для масла имеется отдельная зона. Четырехтактные двигатели обычно используются в большинстве легковых и грузовых автомобилей, а также в газонокосилках и картингах.

Что такое двухтактный двигатель?

В двухтактном двигателе весь процесс сгорания состоит из одного хода поршня:

  • Такт сжатия происходит после воспламенения сжатого топлива.
  • При обратном ходе выхлоп выбрасывается, и в цилиндр поступает следующая топливная смесь.

Кроме того, свечи зажигания срабатывают только один раз за каждый оборот, производя мощность один раз за каждые два хода поршня.

Небольшие транспортные средства используют двухтактные двигатели, такие как садовые инструменты, лодочные моторы, автомобили с дистанционным управлением и мотоциклы для бездорожья.

Существенные различия между двух- и четырехтактными двигателями:

  • Четырехтактные двигатели более эффективны из-за меньшей потребности в топливе. Топливо расходуется один раз за четыре такта вместо двух.
  • Четырехтактные двигатели более безопасны для окружающей среды благодаря уменьшению выбросов. Двухтактный двигатель помимо выхлопных газов выделяет в воздух сгоревшее масло.
  • Двухтактные двигатели проще и дешевле ремонтировать благодаря их простой конструкции. У них есть порты вместо клапанов, тогда как четырехтактные двигатели имеют больше компонентов, обслуживание или ремонт которых обходится дороже.
  • Двухтактные двигатели намного шумнее четырехтактных, так как издают пронзительный жужжащий звук.
  • Хотя четырехтактные двигатели могут служить дольше, они не такие мощные, как их двухтактные аналоги с более высокими оборотами.

Производительность двигателя

Хотя каждый тип двигателя имеет свои сильные и слабые стороны, ни один из них, как правило, не превосходит другой. Это как сравнивать яблоки с апельсинами.

Хотя двухтактный двигатель имеет более быстрый цикл, он производит значительную мощность без увеличения движения. Он идеально подходит для высокопроизводительных внедорожников и газонокосилок, которым требуется низкое соотношение мощности и веса.

Четырехтактные двигатели лучше всего подходят для многоцилиндровых двигателей легковых и грузовых автомобилей, внедорожников и крупногабаритных транспортных средств. Вы больше не увидите двухтактные двигатели, используемые в автомобилях из-за их плохих выбросов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
