Системы зажигания: виды, устройство и принцип работы

Системы зажигания: от простой к лучшей!

17.01.2014
#Система зажигания

Системы зажигания: от простой к лучшей!

Система зажигания является неотъемлемым атрибутом любого бензинового или газового двигателя. При всем многообразии технических нюансов в данном вопросе, все системы зажигания с динамическим распределением подаваемого напряжения можно разделить на контактные и бесконтактные. Нижеследующая статья посвящена их основным особенностям, а также причинам возникновения систем со статическим распределением напряжения (электронное зажигание).

Работа современных ДВС основана на сгорании топлива. В дизельных двигателях оно воспламеняется за счет сжатия, в бензиновых и газовых силовых агрегатах, а именно о них пойдет речь в последующем — посредством подведения к топливно-воздушной смеси искры высокого напряжения через свечи зажигания.

Топливо может загореться только при прохождении в зазоре свечи достаточно большого напряжения (от 2 до 30 кВ). Для обеспечения тока с таким высоким напряжением используется катушка зажигания, представляющие собой, по сути, повышающий трансформатор.

Основными элементами катушки зажигания являются сердечник и две обмотки — первичная и вторичная. Первичная обмотка запитывается от бортовой сети 12 В и предназначается для создания магнитного поля. В момент, когда на первичную обмотку перестает поступать ток, магнитное поле исчезает, причем происходит это настолько быстро, что при пересечении данным магнитным полем витков вторичной обмотки в ней индуцируется ток с очень высоким напряжением.

После того, как необходимое для воспламенения топлива напряжение было создано, его необходимо подать в цилиндры. Причем для обеспечения высокой эффективности и экономичности топливо должно загораться в определенный момент времени, а значит, искра должна подаваться одновременно не во все цилиндры. Именно в обеспечении данного базового принципа и проявляются различия между контактной и бесконтактной системами зажигания.

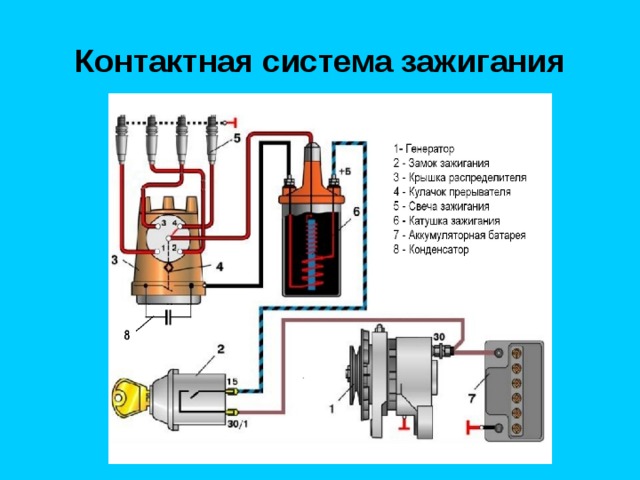

Контактная система зажигания

Контактная система зажигания включает следующие компоненты:

— Свечи зажигания;


— Источник электроэнергии: при включении автомобиля — аккумулятор, в нормальном режиме работы — генератор;


— Катушка зажигания;


— Высоковольтные и низковольтные провода;


— Прерыватель;


— Распределитель зажигания.

Прерыватель и распределитель зажигания объединяются в корпусе единого устройства, которое в народе получило название «трамблер».

Ключевой особенностью контактной системы является распределитель зажигания. Это механическое устройство определяет, на какую из свеч в данный момент времени будет подано напряжение.

Подобная организация распределения напряжения максимально проста, а значит, достаточно надежна, но в то же время обладает рядом существенных недостатков. Механическое распределение напряжения накладывает довольно существенные ограничения на мощность искры, т. к. с увеличением данного параметра стремительно ускоряется тепловой износ контактов. Кроме того, при работе двигателя на высоких оборотах контактная группа начинает «дребезжать», что на порядок снижает эффективность коммутации.

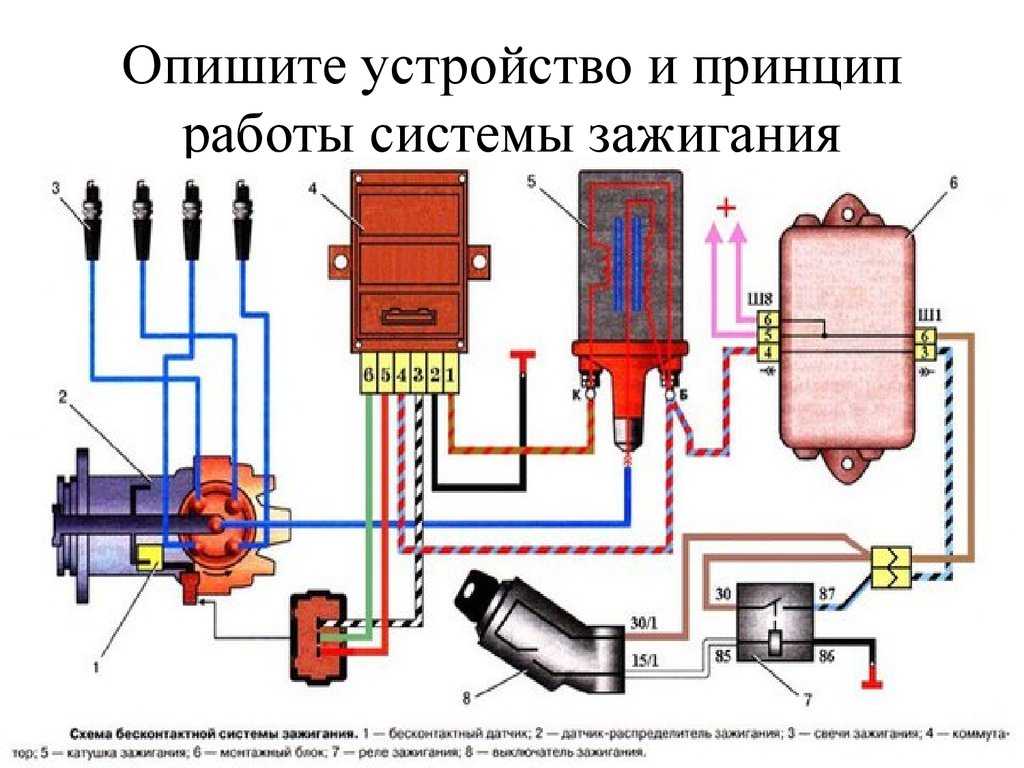

Бесконтактная система зажигания

Бесконтактные системы зажигания стали логическим продолжением классических систем искрораспределения. Их ключевой особенностью стала замена механического распределителя на электронный коммутатор. Первоначально такие блоки обладали крайне низкой надежностью (порой даже менее 10 тыс. км.) однако в процессе конструкторских доработок данный параметр был выведен на более-менее приемлемый уровень.

Бесконтактные системы зажигания позволили снизить расход топлива, упростить запуск автомобиля в холодное время года, повысить крутящий момент двигателя на малых оборотах и его мощность на высоких, а также несколько уменьшить вредность выхлопных газов благодаря увеличению мощности искры и более полному сгоранию топливно-воздушной смеси. Тем не менее, управление углом опережения зажигания осуществлялось с помощью физических датчиков, входящих в состав трамблера.

Прерыватель-распределитель («трамблер»)

Прерыватель-распределитель зажигания, также известный у автомобилистов под названием «трамблер», является неотъемлемой частью как контактной, так и бесконтактной систем зажигания, пусть во втором случае его конструкция и несколько отличается. Крайне важными компонентами прерывателя-распределителя являются вакуумный и центробежный регуляторы угла опережения зажигания — именно они определяют момент воспламенения топлива (а загораться оно должно раньше достижения поршнем ВМТ), а значит, данные устройства оказывают самое непосредственное влияние на работу двигателя. Рассмотрим их работу на примере контактной системы зажигания.

Центробежный регулятор опережения зажигания

Данное устройство отвечает за корреляцию момента возникновения искры со скоростью вращения коленвала. Центробежный регулятор состоит из двух плоских металлических грузиков, закрепленных на валике прерывателя-распределителя, который в свою очередь непосредственно контактирует с коленчатым валом двигателя. По мере увеличения числа оборотов коленвала ускоряется вращение валика трамблера, вследствие чего грузики под действием центробежной силы расходятся и набегающий кулачок смещается по ходу вращения навстречу молоточку контактов. Вследствие этого контакты размыкаются раньше и угол опережения зажигания увеличивается. При уменьшении величины центробежной силы грузики возвращаются назад под действием пружин — угол опережения зажигания уменьшается.

Вакуумный октан-корректор

Вакуумный октан-корректор изменяет угол опережения зажигания в зависимости от текущей нагрузки на ДВС. Прибор крепится к корпусу трамблера и представляет собой две взаимосвязанные полости, разделенные чувствительной мембраной. Одна из них непосредственно контактирует с окружающей атмосферой, другая — с полостью под дроссельной заслонкой. При увеличении нагрузки на двигатель разряжение под дроссельной заслонкой уменьшается. Вследствие этого пара «диафрагма-тяга» несколько сдвигает пластину с контактами от набегающего на нее кулачка контактов — угол опережения зажигания уменьшается. И, наоборот, при уменьшении подачи газа разряжение под дроссельной заслонкой увеличивается, после чего диафрагма сдвигает пластину с контактами в другую сторону.

Оба устройства работают схожим образом и в бесконтактной системе зажигания, однако вместо кулачка поворачивается экран бесконтактного датчика момента искрообразования.

Общие недостатки контактной и бесконтактной систем зажигания

Даже после устранения комплекса проблем, связанных с механическими контактами распределителя контактной системы зажигания, остался нерешенным процесс точной установки угла опережения зажигания. В обеих системах для этих целей использовались механические устройства, не обеспечивающие должную точность. Как результат — уменьшение мощности двигателя, его довольно ощутимый перегрев при работе. Именно для решения данной проблемы в дальнейшем и были использованы микроконтроллеры, ознаменовавшие появление электронной системы зажигания.
