Система кондиционирования в современном автомобиле Устройство, техническое обслуживание и ремонт

В настоящее время автомобильный кондиционер далеко не роскошь, а штатное устройство современного автомобиля. В этом материале автор рассматривает устройство автомобильной системы кондиционирования и ее проблемные узлы.

Устройство и принцип работы

В состав системы кондиционирования входит несколько основных узлов, которые обеспечивают качественную работу автомобильного кондиционера. Основным узлом климатической системы является компрессор. Он представляет собой нагнетатель хладагента. Конструктивно компрессоры бывают нескольких типов: поршневые, спиральные, лопастные и аксиально-поршневые.

Сам компрессор закреплен непосредственно на двигателе, вращение его шкива обеспечивает ремень газораспределительного механизма (ГРМ). Устройство компрессора показано на рис. 1.

Рис. 1. Устройство компрессора

Вращение приводного вала преобразуется в возвратно-поступательное движение поршневой группы в цилиндрах. Конструкция компрессора может иметь в своем составе от 3 до 10 поршней, которые работают параллельно приводному валу. Диапазон частот вращения приводного вала компрессора составляет от 0 до 6000 об/мин, при этом производительность работы климатической системы в целом определяется частотой оборотов двигателя. От частоты вращения вала компрессора зависит стабильность работы всех остальных узлов автомобильного кондиционера.

Согласование работы компрессора с частотой оборотов двигателя, температурой наружного воздуха и задаваемой водителем температуры воздуха в салоне обеспечиваются автоматически за счет конструктивных решений устройства.

Некоторые конструкции компрессоров изменяют рабочий объем при работе поршневой группы, в других конструкциях данная работа выполняется с помощью включения и выключения электромагнитной муфты.

Электромагнитная муфта осуществляет механическую связь между компрессором и работающим двигателем автомобиля. Она состоит (см. рис.2) из ременного шкива с подшипником, подпружиненного диска со ступицей и электромагнитной катушки.

Рис. 2. Конструкция электромагнитной муфты

Подпружиненный диск со ступицей жестко монтируется на приводном валу компрессора, при этом ременный шкив вращается на подшипнике, закрепленном на корпусе компрессора.

В отключенном состоянии компрессора между ременным шкивом и подпружиненным диском имеется зазор (F на рис. 2), при этом шкив компрессора свободно вращается.

Во время включения электромагнитной катушки подпружиненный диск сдвигается к вращающемуся ременному шкиву (зазор F устранен). При этом возникает механическая связь и вал компрессора начинает принудительно вращаться.

После отключения электромагнитной катушки под действием пружин диск отходит от ременного шкива и компрессор выключается. Включение/выключение электромагнитной муфты и в целом компрессора выполняется по сигналу с контроллера электронного блока управления (ЭБУ) автомобиля.

Следующим элементом, который входит в состав системы кондиционирования, является конденсатор. Конструктивно конденсатор выполнен из изогнутых трубок, изготовленных из алюминиевых сплавов, которые соединены перегородками. Внешне конденсатор напоминает радиатор охлаждения двигателя автомобиля. Он размещается в двигательном отсеке совместно с радиатором охлаждения ДВС и вентилятором системы охлаждения двигателя.

Конденсатор является теплооб-менником,теплообмен обеспечивается мощным воздушным потоком при движении автомобиля и при работе вентилятора. В некоторых марках автомобилей для этих целей применяется дополнительный вентилятор, что улучшает теплообмен конденсатора.

Под определенным давлением с компрессора подается горячий газообразный хладагент, температура которого достигает 70°С. Проходя по трубкам и ламелям конденсатора горячий хладагент моментально остывает от проходящего потока воздуха.

При определенной температуре и давлении охлажденный хладагент конденсируется и переходит в жидкое состояние. Далее после кондиционера охлажденный хладагент поступает в ресивер-осушитель, предназначенный для демпфирования колебаний потока хладагента. Также данное устройство осушает влагу, которая попадает в контур конструкции кондиционера. Конструкция ресивера-осушителя показана на рис. 3.

Рис. 3. Конструкция ресивера-осушителя

Количество воды, с которым благополучно справляется осушитель, может быть от 6 до 14 г. При низких температурах количество влаги увеличивается, также во время работы в осушителе осаждаются частицы грязи и инородные примеси.

После клапана, который также обеспечивает регулирование потока хладагента по направлению в испаритель, при этом реализуется работа по принципу теплообменника. Испаритель конструктивно размещен в корпусе отопителя.

Поступивший в испаритель хладагент расширяется, сильно охлаждается и переходит в газообразное состояние. Температура в испарителе лежит ниже точки замерзания воды.

Необходимую теплоту для испарения хладагент забирает из окружающей среды, после чего охлажденный воздух поступает в салон автомобиля.

При охлаждении проходящего через испаритель воздуха содержащие в нем водяные пары конденсируются. Конденсат через дренажную трубку сливается под днище автомобиля.

Одним из немаловажных элементов в системе кондиционирования является дроссель.

Дроссель предназначен для дозирования количества проходящего хладагента, которое достигается наличием калиброванных отверстий.

Так, перед дросселем теплый хладагент находится под высоким давлением, проходя через конструкцию дросселя, происходит резкое падение давления, остывание хладагента с его частичным испарением.

Дроссель представляет собой двухсоставную пластмассовую трубку, в которой имеются сетка-фильтр, сетка-разбрызгиватель и трубка с калиброванным отверстием. Как правило дроссель устанавливается в непосредственной близости от конденсатора.

Последним элементом в цепочке системы кондиционирования является ресивер-коллектор, который установлен в моторном отсеке и служит для довыпаривания и защиты компрессора от влаги, избыточного давления и т. д.

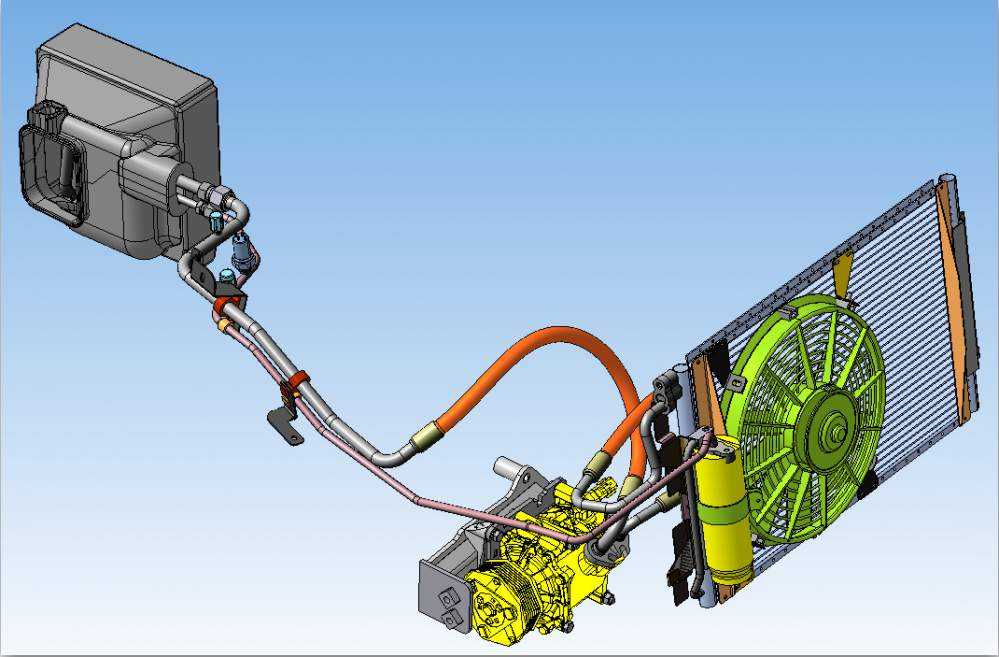

На рис. 4 показана общая схема системы кондиционирования легкового автомобиля.

Рис. 4. Схема системы кондиционирования легкового автомобиля

Системой кондиционирования управляет ЭБУ Контроль системы обеспечивается с помощью различных датчиков: температуры салона, температуры испарителя, окружающей среды и давления в контуре системы кондиционирования.

Контроллер автоматической системы управления климатической системы в большинстве конструкций автомобилей находится в салоне и расположен в консоли панели приборов. Контроллер климатической системы автомобиля регулирует температуру воздуха в салоне и управляет распределением направления и скоростью потока воздуха.

На рис. 5 показан пример расположения и назначения органов управления контроллером климатической системы автомобилей «Лада Приора», а на рис. 6 показаны исполнительные устройства и датчики регулирования температуры воздуха в салоне, расположенные в узле отопителя.

Рис. 5. Расположение и назначение органов управления контроллером климатической системы Лада Приора, где: 1 — ручка управления скоростью воздушного потока, 2 — кнопка включения кондиционера, 3 — ручка управления направления воздушного потока, 4 — ручка управления температурой

Рис. 6. Узел отопителя с исполнительными устройствами и датчиками регулирования температуры воздуха в салоне

Температура воздуха в салоне автомобиля регулируется с помощью электронных и механических узлов. По командам с контроллера управления климатической системой управляются серводвигатели, которые с помощью тяг изменяют положение всевозможных заслонок, что приводит к циркуляции потока воздуха в салоне автомобиля.

Воздушные потоки могут быть направлены на обогрев ветрового стекла, подачу воздуха в зону ног или на сопла, расположенные на передней панели и т. д.

На рис. 7 показан пример распределения воздушного потока в смешанном режиме.

Рис. 7. Распределение воздушного потока в смешанном режиме

Для определения места расположения той или иной заслонки на каждом серводвигателе имеется потенциометрический датчик, который напрямую соединен с контроллером и выполняет задачу датчика положения заслонки.

Техническое обслуживание климатической системы

При проведении работ по техническому обслуживанию климатической системы и при обращении с хладагентом следует строго соблюдать технику безопасности.

Все работы с климатической системой автомобиля должен проводить персонал, прошедший соответствующее обучение.

Следует учесть, что все современные автомобильные климатические системы заправлены хладагентом R134a, температура кипения которого при нормальном атмосферном давлении равна 26,5°С. Масса хладагента для заправки системы автомобилей должна строго соответствовать указанной в технологической документации. Так, например, в автомобилях «Лада Приора», оснащенных системой кондиционирования фирмы HALLA, масса хладагента составляет 550 г, а системой PANASONIC — 450 г. Особенно следует отметить, что хладагент не имеет запаха и цвета, он тяжелее воздуха и поэтому вытесняет кислород.

Запрещается производить паяльно-сварочные работы мягкими или твердыми припоями заполненных хладагентом частей климатической системы, Также следует учесть, что при проведении окрасочных работ и сушки лакокрасочного покрытия температура в сушильной камере не должна превышать 80°С. Данное требование обусловлено тем, что при нагревании в климатической системе сильно повышается давление, что может привести к срабатыванию предохранительного клапана.

Предохранительный клапан установлен на компрессоре, он открывается при давлении примерно 3,8 МПа (38 бар) и закрывается после снижения давления примерно до 3,0 МПа (30 бар). В ранних конструкциях климатических систем устанавливалась предохранительная пломба. Замена предохранительной пломбы выполняется только при пустом контуре хладагента. Элементы климатической системы, герметичность которых нарушена, требуют полной замены.

При выполнении контрольносмотровых работ по выявлению всевозможных утечек из системы кондиционирования потребуется прибор для их выявления. При небольших нарушениях герметичности системы и даже малую утечку хладагента можно обнаружить только с помощью высокочувствительного галогенового течеискателя.

В особых случаях для обнаружения мест утечки применяется метод ультрафиолетовой диагностики системы кондиционирования.

Он состоит в том, что в систему в микродозах вводят специальный краситель, и места утечки хладагента становятся видны в свете ультрафиолетовых лучей.

Специализированные приборы и инструменты имеют высокую стоимость, поэтому их использование в работе специализированными ремонтными организациями говорит о серьезном профессиональном подходе к проведению ремонта и обслуживания автомобильных климатических систем.

Кроме утечки хладагента в ходе эксплуатации системы кондиционирования на ее работу может повлиять естественный износ элементов, загрязнение всей системы химическими частицами, которые могут быть растворены в хладагенте. На определенные пластмассы или некачественные элементы системы хладагент действует как растворитель, вследствие чего происходит закупорка системы. Поэтому в составе климатической системы следует использовать только оригинальные запасные части.

Как уже отмечалось, все современные климатические системы заправлены хладагентом R134a (тетрафторэтан, химическая формула Ch3F-CF3), более ранние системы заправлялись хладагентом R12 (дихлорфторметан, химическая формула CCl2F2), между собой данные хладагенты несовместимы, поэтому при переходе с хладагента с R12 на R134а климатическая система подлежит переоборудованию.

Для проведения различных работ по измерению высокого и низкого давления, заправки системы в системе кондиционирования имеются штуцеры, через которые к ней присоединяются сервисные стационарные рециркуляционные станции.

На рис. 8 показано устройство штуцерного подключения к системе кондиционирования, а на рис. 9 — подключение рециркуляционной станции к автомобилю.

Рис. 8. Устройство штуцерного подключения к системе кондиционирования

Рис. 9. Подключение рециркуляционной станции к автомобилю

Для смазки всех движущихся частей в климатической системе применяется специальное синтетическое масло с высокой степенью очистки. Такое масло является нейтральным по отношению к хладагенту, поскольку оно вступает с ним в непосредственный контакт.

Использование другого масла в климатических системах недопустимо, иначе происходит коксование и образование отложений в системе с дальнейшим преждевременным износом и разрушением движущихся частей.

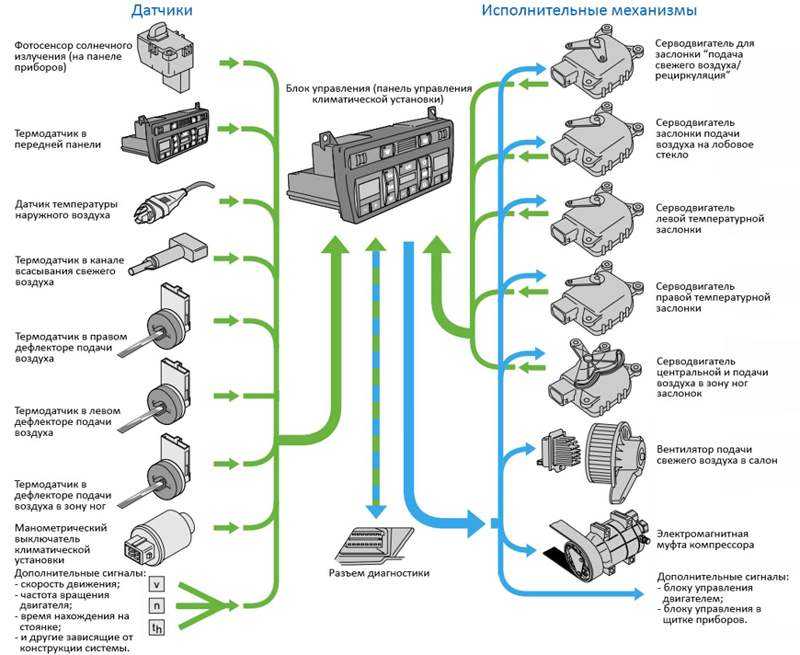

Важнейшей частью климатических систем является электронное оборудование. В качестве примера на рис. 10 показана электрическая схема управления климатической системой автомобилей CHERRY FORA.

Рис. 10. Электрическая схема управления климатической системой автомобилей
CHERRY FORA

Сигналы от различных переключателей, заслонок, всевозможных датчиков подаются на входные цепи ЭБУ климатической системой.

С помощью выходных сигналов ЭБУ управляет исполнительными механизмами: электромагнитной муфтой включения/выключения компрессора, вентилятором, заслонками. Кроме того, необходимая информация (температура, режим и т.д.) выводится на дисплей и индикаторные лампы.

Основой ЭБУ является микропроцессор, который в своем составе имеет АЦП и ЦАП, ОЗУ на основе Flash-памяти и другие блоки. Некоторые электронные блоки управления климатической системой имеют функцию самодиагностики всей системы. Для перевода системы в сервисный режим требуется включение этой функции с помощью кнопок и ручек на панели управления климатической системой.

На рис. 11 показан пример включения режима диагностики на автомобиле CHERRY FORA.

Рис. 11. Включение режима диагностики на автомобиле CHERRY FORA

Порядок включения режима самодиагностики следующий:

1. Поворачивают ключ зажигания в положение «ON».

2. Включают климатическую систему нажатием кнопки «Push auto» (рис. 11а).

3. Устанавливают на дисплее с помощью ручки управления температуру 29,5°С (рис. 11б).

4. Одновременно и кратковременно три раза нажимают кнопки «AUTO» и «MODE» (рис. 11в).

После выполнения вышеописанных действий включится режим самодиагностики и информация в виде следующих кодов будет выведена на дисплей (рис. 11г):

00 — неисправности отсутствуют;

01 — неисправность датчика температуры воздуха в салоне;

02 — неисправность датчика температуры наружного воздуха;

03 — неисправность датчика температуры охлаждающей жидкости;

04 — неисправность датчика измерения светового потока;

05 — неисправность управления вентилятора климатической системы или самого вентилятора;

06 — неисправность механизма регулировки температурного режима;

07 — неисправность механизмов распределения воздушного потока.

Автомобильная система кондиционирования требует от владельцев транспортных средств особого отношения по поддержанию в чистоте и работоспособности всех ее узлов.

Так, например, одной из причин проблем с конденсатором является его расположение. Вследствие этого в летний период происходит его загрязнение пылью, насекомыми и т.д., а в зимнее время — грязью и антигололедными реагентами. Скопившееся грязь оседает между ламелями, а также в пространстве между конденсатором и радиатором охлаждения двигателя, в следствие чего снижается теплоотдача, что приводит к нарушениям в работе всей системы кондиционирования. Также одним из элементов, подверженных загрязнению, является испаритель.

Часто автовладельцы жалуются на то, что в салоне автомобиля имеется неприятный болотный запах. Причиной является благоприятная среда для размножения различных микроорганизмов, в том числе и болезнетворных, которые через воздуховоды попадают в салон автомобиля и там размножаются, что приводит к заболеваниям водителя и пассажиров.

Для предотвращения раннего выхода из строя узлов системы кондиционирования, а также комфортной эксплуатации требуется производить следующие регламентные работы системы кондиционирования.

При каждой мойке автомобиля следует снаружи промывать и продувать конденсатор, это позволит избавиться от загрязнения и соли. Данную работу следует производить с особой осторожностью. Чтобы не деформировались тонкие ребра, струю сжатого воздуха или потока воды следует направлять перпендикулярно поверхности конденсатора.

С требуемой периодичностью следует производить проверку состояния фильтра испарителя, при необходимости следует его заменить.

Возможные неисправности системы кондиционирования, их причины и методы устранения

Воздух не охлаждается

1. Не работает вентилятор отопителя. Причиной его отказа может быть перегорание плавкого предохранителя, неисправность переключателя контроллера управления климатической системой, электродвигателя вентилятора и электропроводки.

2. При включении компрессора электромагнитная муфта не включается. Частой причиной бывает выход из строя катушки электромагнита. Также повреждение может быть вызвано увеличенным зазором между шкивом и прижимной пластиной. Следует проверить состояние муфты, работу подшипника шкива и прижимной пластины.

3. Не работает компрессор. Проверяют цепи питания и поступление напряжения в момент включения электромагнитной муфты. В случае отсутствия напряжения проверяют электрические цепи его подачи. При наличии напряжения проверяют исправность компрессора. Отказы компрессора могут быть вызваны износом его механической части и нарушением герметизации.

Недостаточная эффективность охлаждения воздуха

Вначале визуально проверяют все узлы системы кондиционирования, состояние испарителя. Если он покрыт льдом, то вероятнее всего неисправен вентилятор отопителя.

Проверяют целостность плавких предохранителей, работу электронного блока управления, состояние клемм и проводов, а также работу самого электродвигателя вентилятора отопителя.

Проверяют состояние воздушного фильтра вентилятора салона, если он сильно загрязнен, то следует его заменить. При замене фильтрующего элемента следует учитывать его тип, так, например, в автомобилях «Лада Приора», оснащенных системами кондиционирования фирм HALLA или PANASONIC фильтры невзаимозаменяемые.

Причиной недостаточного охлаждения может быть загрязнение конденсатора, осушителя, недостаток хладагента, неисправность вентилятора отопителя.

Частой причиной недостаточного охлаждения может послужить банальное проскальзывание на шкиве ремня привода компрессора.

Не обеспечивается заданная температура воздуха в заданном диапазоне

Производится проверка элементов электронной системы климатической системы: датчика температуры воздуха в салоне, вентилятора отопителя, микроредуктора заслонок и его электрические цепи.

Компрессор работает циклично (относится только к системам с климат-контролем)

Проверяют работу датчика давления как на низком, так и на высоком давлении. Проверяют натяжение ремня привода компрессора, состояние конденсатора, датчик температуры воздуха в салоне.

Срабатывание датчика на низком давлении может быть вызвано недостатком хладагента в системе, неисправностью клапана на компрессоре и самого компрессора.

Срабатывание датчика на высоком давлении может быть связано с избытком хладагента, наличием воздуха в системе, а также высокой температурой наружного воздуха (до +45°С).
Также данные неисправности могут быть вызваны из-за нестабильной работы электрооборудования, низкого напряжения питания муфты компрессора.

Завышено время работы и повышенный шум компрессора (относится только к системам с климат-контролем)

Завышенное время работы компрессора может быть вызвано недостатком хладагента в системе, неисправностью датчика температуры в салоне, а также неисправностью или нестабильной работой вентилятора отопителя, загрязнением конденсатора, неисправностью компрессора.

Повышенный шум компрессора может быть вызван недостатком или избытком масла в системе, изношенностью или поломкой деталей компрессора, неисправностью электромуфты.

Работы по устранению неисправностей системы кондиционирования следует начинать с общей проверки всей системы, электрооборудования, внешнего состояния узлов и агрегатов. При выявлении неисправленных элементов их следует заменить.

Заправка автомобильных кондиционеров

Заправка системы кондиционирования на первый взгляд самая простая процедура, но при этом имеет несколько нюансов.

Так, если неверно выполнить заправку, то кондиционер может преждевременно выйти из строя, а в худшем случае — сломаться после первого включения.

При помощи рециркуляционной станции заправка состоит из двух этапов:

— удаление воздуха и воды из системы;

— закачка необходимого количества хладагента, масла.

Все этапы по заправке системы кондиционирования выводятся на электронное табло и манометры рециркуляционной станции.

Рис. 12. Индикация на электронном табло рециркуляционной станции

На рис. 12 показаны примеры индикации на электронном табло рециркуляционной станции при заправке автомобильной системы кондиционирования.

Автор: Николай Пчелинцев (г. Тамбов)

Источник: Ремонт и сервис

Система кондиционирования воздуха в автомобиле

Автор:

Верба Никита Сергеевич

Рубрика: Технические науки

Опубликовано
в

Молодой учёный

№49 (235) декабрь 2018 г.

Дата публикации: 11.12.2018
2018-12-11

Статья просмотрена:

674 раза

Скачать электронную версию

Скачать Часть 1 (pdf)

Библиографическое описание:

Верба, Н. С. Система кондиционирования воздуха в автомобиле / Н. С. Верба. — Текст : непосредственный // Молодой ученый. — 2018. — № 49 (235). — С. 25-27. — URL: https://moluch.ru/archive/235/54660/ (дата обращения: 02.12.2022).

Система кондиционирования воздуха в автомобиле — это одна из разновидностей системы кондиционирования воздуха, которая устанавливается в транспортных средствах и позволяет охлаждать воздух в салоне, а также устранять посторонние запахи.

Автомобильная система кондиционирования отличается тем, что для его работы используется не электричество, а часть мощности, выдаваемой двигателем. Мощность с двигателя на кондиционер передается ременным путем. Для теплообмена радиатор кондиционера располагается в передней части автомобиля, для лучшей обдуваемости. Отвод воды от испарителя кондиционера выполняется прямо под автомобиль, поэтому зачастую можно увидеть лужу под транспортным средством во время работы кондиционера.

Впервые такая установка появилась на автомобиле в качестве дополнительной опции в США в 1933 году. В основном ими оборудовались автомобили представительского класса и роскошные лимузины.

Первым автомобилем, который мог бы похвастаться кондиционером в заводской комплектации, стал Packard в 1939 году. Но данная установка стоила огромной суммы денег, это было более трети цены данного транспортного средства. Кроме того, помимо агрегатов, расположенных под капотом и в салоне, данная установка занимала почти половину багажного отделения, была малоэффективна и примитивна. Поэтому популярностью эта опция не пользовалась и после 1941 года её перестали выпускать.

Между тем, бурное развитие технологий и существенный рост уровня оснащённости автомобилей в первой половине пятидесятых годов привели к тому, что уже в 1954 году кондиционер мог устанавливаться в виде дополнения на автомобиле большинства американских марок. Например, в 1952 году кондиционер был предложен в виде опции на модели Chrysler Impala. Как и в более ранних версиях, кондиционер AirTemp (кондиционер фирмы Crysler) имел основной блок, расположенный в багажнике автомобиля, но он занимал намного меньше места, чем его предшественник. Также сильно возросла производительность, теперь он мог охладить салон огромной легковой машины Crysler с 50–30 градусов всего за пару минут.

Кроме того, в отличие от более примитивных образцов, он был практически бесшумным, имел более совершенную систему управления потоком охлаждённого воздуха, которая равномерно распределяла весь охлажденный воздух по пространству салона, и мог работать не только за счёт рекурциляции, но и за счёт приточного воздуха, который поступал в систему через большие решётки на задних крыльях автомобиля. В 1955 году эта система перебралась почти на весь модельный ряд компании Crysler Corporation.

До начала эпохи автокондиционеров в южных штатах на заправочных станциях предлагалась услуга по снабжению охлаждённого воздуха в салон автомобиля.

Революция автомобильных кондиционеров произошла в 1954 году, когда компания NashKelvinator была впервые предложена интегрированная система вентиляции и отопления, которая включала в себя и отопитель, и кондиционер, причём все компоненты располагались под капотом, не занимая место в багажнике. Подогретый или охлаждённый воздух попадал в салон уже как в современных автомобилях, а именно через воздуховоды, которые находились в парпризе автомобиля.

Рис. 1. Автомобильный воздуховод

С этих пор почти все производители стали пользоваться такой компоновкой, что привело к развитию автокондиционеров. Соответственно, и популярность таких систем в экономически развитых США стала расти огромными темпами. К концу 80-х годов в Штатах уже около 90 процентов авто были оснащены системой кондиционирования воздуха.

В СССР системы кондиционирования воздуха были уделом исключительно правительственных автомобилей. Первопроходцем стал ЗИЛ-111А, запущенный в серийное производство в 1959 году. Автомобиль оснащался кондиционером советской разработки, которая имела тот же принцип, что и зарубежные авто.

Рис. 2. Первый советский автомобиль с кондиционером.

Массовому же покупателю отечественного автопрома кондиционер стал доступен уже после распада СССР. В конце 2000-х годов такая система появилась в прайс-листах на различные модификации «Волги» 3110, а первой моделью марки Lada с устанавливаемым на заводе кондиционером стала появившаяся только в 2007 году Priora.

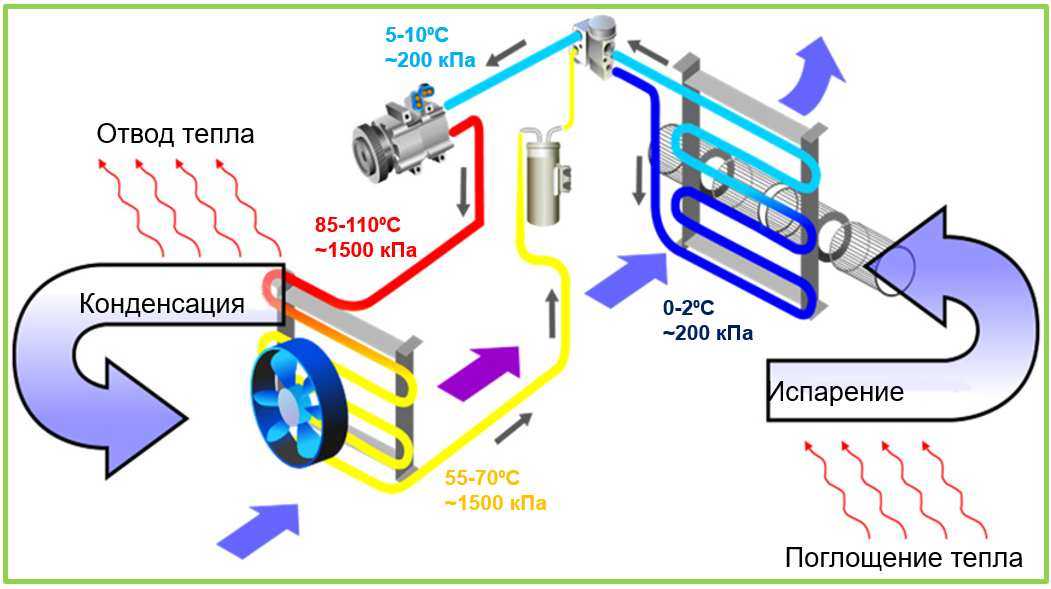

Принципиальная схема работ автомобильной системы кондиционирования не менялась примерно с 50-х годов. Появились лишь разного рода дополнительные фильтры, системы автоматического управления и вносились небольшие корректировки для улучшения производительности системы.

Один из основных компонентов системы — компрессор, который пропускает через всю систему хладагент. А в роли хладагента выступает, как правило, фреон. Работает компрессор от двигателя: через ременной привод. Именно поэтому, когда кондиционер работает в автомобиле, возрастает расход топлива у автомобиля.

Компрессор сжимает фреон, отчего тот разогревается, и направляет в конденсатор. Там фреон охлаждается от вентилятора, проходит через трубки конденсатора и переходит в жидкое состояние, а отдаваемое им тепло отводится в атмосферу радиатором.

После этого хладагент проходит через систему очистки и попадает в испаритель, где он начинает кипеть, далее он переходит в газообразное состояние и при этом сильно охлаждается. Именно этот с испарителя и подается в салон при помощи вентилятора, а охлаждённый фреон снова поступает в компрессор, а после этого цикл повторяется.

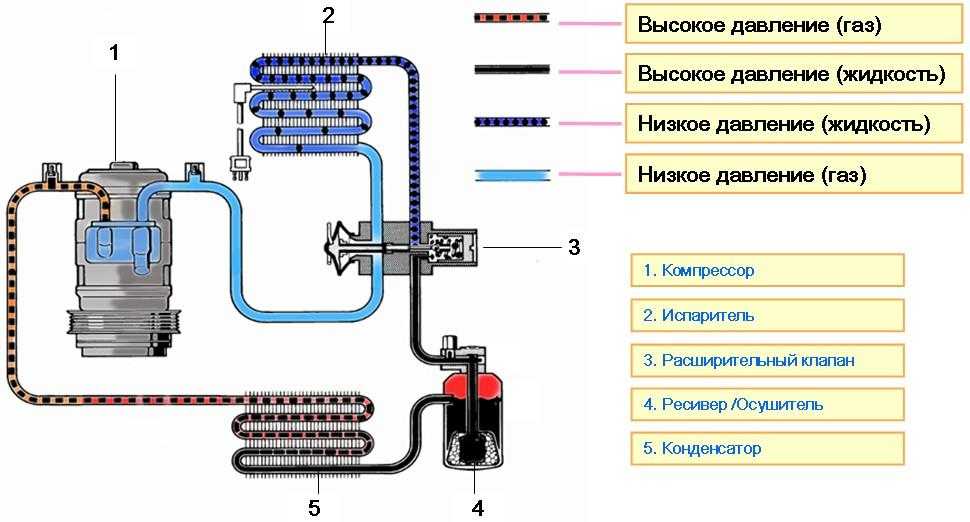

Рис. 3. Устройство кондиционера в автомобиле

Многие автомобилисты ошибочно считают, что когда работает система кондиционирования, то система отопления отключена. Кондиционер и отопитель могут работать одновременно — горячий воздух от радиатора печки и холодный воздух от испарителя перемешиваются. Радиатор отопителя и испарителя располагаются в едином блоке, рядом друг с другом, поэтому циркуляция, зачастую, обеспечивается одним и тем же вентилятором.

Автомобильные системы кондиционирования могут быть двух разновидностей: кондиционер и климат-контроль. От климат-контроля кондиционер отличается тем, что второй управляется механически и ведает лишь охлаждением воздуха. Тогда как климат система управляется автоматически и не только охлаждает, но ещё и подогревает воздух, а также в определённые моменты перемешивает холодные и тёплые потоки воздуха для комфортной температуры воздуха в салоне автомобиля.

Именно поэтому при наличии климат-контроля водителю достаточно лишь выбрать нужную ему температуру в салоне, и система сама подведет температуру под данный показатель. А владельцу обычного кондиционера необходимо будет постоянно включать и выключать его для комфортного поддержания температуры.

Литература:

Бабакин Б. С. Альтернативные хладагенты и сервис на их основе: справочное руководство / Б. С. Бабакин, В. И. Стефанчук, Е. Е. Ковтунов — Москва: Колос, 2000. — 160 с.
Практическое руководство по ремонту холодильных установок с конденсаторами воздушного охлаждения П. Котзлаогланиан. Перевод с французского В. Б. Сапожникова Техническая редакция В. И. Велюханова Издательство Московского университета ЗАО «ОСТРОВ» 1999– 631 с.
Пособие для ремонтника. Справочное руководство по монтажу, эксплуатации, обслуживанию и ремонту современного оборудования холодильных установок и систем кондиционирования. Патрик Котзаогланиан Перевод АНОО «Учебный центр «Остров»» Москва 2007г.-826 с.

Основные термины (генерируются автоматически): кондиционер, автомобиль, охлажденный воздух, автомобильная система кондиционирования, система, салон, салон автомобиля, система кондиционирования воздуха, США, транспортное средство.

Как сделать кондиционер вашего автомобиля более эффективным

У системы кондиционирования вашего автомобиля есть одна задача — охлаждать вас. Но во время летней жары может показаться, что он едва справляется с задачей. И даже в это время он потребляет бензин: по оценкам EPA, использование кондиционера в очень жарких условиях может снизить экономию топлива на целых 25 процентов для обычного автомобиля. (Это также сокращает срок службы батареи в электромобилях и гибридах.)

И вот почему: всякий раз, когда вы щелкаете выключателем, система втягивает воздух либо из салона, либо снаружи, извлекает из него тепло и влагу и выталкивает его через вентиляционные отверстия. А сердцем этой системы является компрессор, который черпает энергию из двигателя. Поэтому всякий раз, когда вы используете кондиционер, двигателю приходится работать больше, и вы сжигаете больше топлива.

Несколько простых советов помогут вам сэкономить бензин и деньги, а также быстрее охладить ваше тело. Вот что рекомендуют профессионалы.

Park Smart

Система кондиционирования автомобиля может снизить температуру в салоне в среднем только примерно на 40 градусов, говорит Джилл Тротта, глава отдела защиты интересов и продаж компании RepairPal. (Хотя, конечно, чем дольше вы едете, тем прохладнее становится воздух.) Если вы припаркуетесь в тенистом месте, в салоне поначалу будет прохладнее, и у кондиционера будет меньше работы. Если в салоне тепло, опустите окна и дайте горячему воздуху выйти, прежде чем включать кондиционер.

Включите рециркуляцию

«Рециркуляция, вероятно, лучший способ максимизировать эффективность кондиционера», — говорит Тротта. Преимущество рециркуляции в том, что система кондиционирования забирает воздух только из салона. Так что, если на улице жарко, но у вас уже есть температура в салоне до приятных 72 градусов, кондиционеру придется охлаждать только более прохладный воздух внутри автомобиля. Вы также сэкономите на бензине: как только салон достигнет заданной температуры, компрессор кондиционера отключится, снизив нагрузку на двигатель.

Пропустить предварительное охлаждение

Возможно, будет удобнее охлаждать автомобиль перед началом движения, но включение кондиционера, когда автомобиль не движется, крайне неэффективно. «Кондиционер воздуха будет работать оптимально, когда есть поток воздуха, например, когда вы едете по дороге», — говорит Тимоти Хэтчер, директор по техническим операциям Ассоциации технического обслуживания и ремонта автомобилей. Так что подождите, пока вы не начнете путешествовать, прежде чем включать его. В электрическом или гибридном автомобиле предварительное охлаждение сокращает срок службы батареи, поэтому либо избегайте этой практики, либо оставайтесь подключенным к зарядному устройству, когда вы это делаете.

Меняйте воздушные фильтры салона по расписанию

Воздушные фильтры салона удаляют грязь и пыль из воздуха, выходящего из вентиляционных отверстий. Когда фильтр загрязняется, он ограничивает прохождение воздуха, говорит Хэтчер. Поэтому заменяйте воздушные фильтры салона в соответствии с графиком в руководстве по эксплуатации, который, вероятно, проводится раз в год или два или каждые 15 000–20 000 миль.

Не игнорируйте утечки

По словам Хэтчера, самое большое заблуждение относительно систем кондиционирования состоит в том, что если в них мало хладагента, вам просто нужно добавить больше (процесс, называемый перезарядкой). Но система запечатана; ничего не должно ни входить, ни выходить. «Добавление хладагента — это ненормально и не требует технического обслуживания, — говорит Хэтчер. «Это признак какой-то другой проблемы». Если у вас низкий, обратитесь к профессионалу, сертифицированному по обслуживанию и ремонту кондиционеров, чтобы проверить его.

Еще один способ сохранять хладнокровие (и душевное спокойствие)? Загрузите мобильное приложение GEICO Mobile, чтобы всегда иметь под рукой помощь — от помощи на дороге до помощи в поиске автомобиля и многого другого!

Подробнее: Ознакомьтесь с другими разумными способами увеличения расхода топлива.

Джули Энн Рассел

Как работает автомобильный кондиционер?

Советы по обслуживанию

30 мая 2017 г.

Лето – это лучшее время года, которое радует своим солнечным светом, освобождающей энергией и теплом. Канада занимает особое место на планете — она известна во всем мире своими эпическими зимами и холодными временами, но мы знаем и о фантастических летних температурах. Но с этими жаркими и влажными временами неизбежно приходят жалобы на жару. Ведь нет ничего лучше, чем освежающий холод от новенькой машины в жаркий день.

Езда в душном стальном кузове без циркуляции воздуха может быть ужасной. В жизни мало что может сравниться с передышкой, которую мы чувствуем, входя в помещение с кондиционером. Первоначально запатентованная компанией Packard в 1939 году, система кондиционирования воздуха добавила прохлады в воздух в наших автомобилях. К 1969 году около половины всех проданных автомобилей имели кондиционер, а к 2010 году около 99% всех проданных автомобилей были люксовыми.

Автомобильный кондиционер работает для выполнения двух конкретных задач: через ступень низкого и высокого давления. Во-первых, его назначение — охлаждать воздух, поступающий в пассажирский салон, а затем удалять влагу из воздуха для повышения комфорта пассажиров. Многие автомобильные бренды фактически интегрируют кондиционер в режим разморозки — процесс, который помогает удалить влажность, которая способствует запотеванию окон. Но как это работает?

Источник: WikiHow.

Конденсатор

Расширительная трубка

Ресивер/осушитель

Испаритель

Ступень высокого давления

Автомобильные кондиционеры постоянно находятся под давлением газа, известного как хладагент. В прошлом газ, известный как R-12 , CFC-12 или его торговая марка Фреон использовался в течение десятилетий, пока не было обнаружено, что этот газ оказывает сильное воздействие на озоновый слой. Хлорфторуглерод, фреон представляет собой органическое соединение, содержащее только углерод, хлор и фтор, и было произведено в качестве имитационного заменителя метана, этана и пропана. Его производство в США было запрещено, и во всех автомобилях, выпущенных после 19 года, требовалась замена под названием R-134a или HFC-134a .96.

Компрессор, по сути, представляет собой насос, приводимый в действие ременным соединением с коленчатым валом двигателя. Когда вал пропускает хладагент в компрессор, ремень приводит в движение насос, создавая давление хладагента. Конденсатор системы действует как радиатор, в котором сжатый газ охлаждается расширительными трубками, которые охлаждают и превращают газ в жидкость. Затем охлажденный хладагент необходимо подготовить для испарителя и отправить через крошечный резервуар, называемый ресивером или осушителем. Этот резервуар содержит влагопоглотители, гигроскопическое вещество, помогающее жидкостям сохранять состояние сухости. Эти влагопоглотители не пропускают воду в воздух — очень похоже на пакеты с кремнеземной солью, найденные в обувных коробках.

Ступень низкого давления

После прохождения через осушитель охлажденная жидкость проходит через расширительные трубки, где, как вы уже догадались, ей разрешено расширяться. Это первая стадия процесса низкого давления, когда хладагенту дают расслабиться, прежде чем он будет отправлен через испаритель. Этот расширительный клапан является одним из наиболее часто обслуживаемых элементов автомобильного кондиционера. Клапаны являются движущимися частями, которые со временем могут легко изнашиваться.

Испаритель — это место, где оживает тяжелая работа как ступени высокого давления, так и ступени низкого давления. Испаритель обычно находится под приборной панелью в салоне автомобиля. Он служит для преобразования охлажденной жидкости обратно в газ через серию катушек. Жидкость кипит хладагент до точки, где он становится газом, а затем выталкивается из испарителя в виде холодного газа.

Система кондиционирования в современном автомобиле Устройство, техническое обслуживание и ремонт

Система кондиционирования воздуха в автомобиле

Похожие статьи

Принцип работы и устройство

Анализ характеристик струйного распределителя

Обзор основных агрегатов

Обзор существующих

Компьютерное исследование

Влияние недостаточной производительности конденсатора на…

Ключевые слова:

Сравнительный анализ основных эксплуатационных параметров…

Исследование распределения и динамики внутренних процессов…

Европейские, американские и российские нормативные…
