Шатун поршня: конструкция, причины неисправности, ремонт

Шатун поршня обеспечивает передачу энергии от поршня к коленчатому валу. Первое применение таких деталей датируется концом III века н.э. Устройства, похожие на современные шатуны использовались на лесопилках в Малой Азии, принадлежавшей Римской империи. Они служили для преобразования вращательного движения водяного колеса в поступательно для привода пилы. Подобные конструкции были обнаружены при раскопках в Эфесе, которые датируются VI веком н.э.

Шатун в процессе работы совершает 2 вида движения – круговые, в месте соединения нижней головки с коленвалом, и возвратно-поступательные, в месте соединения верхней головки и поршня. При эксплуатации двигателя на данную деталь постоянно воздействуют высокие нагрузки.

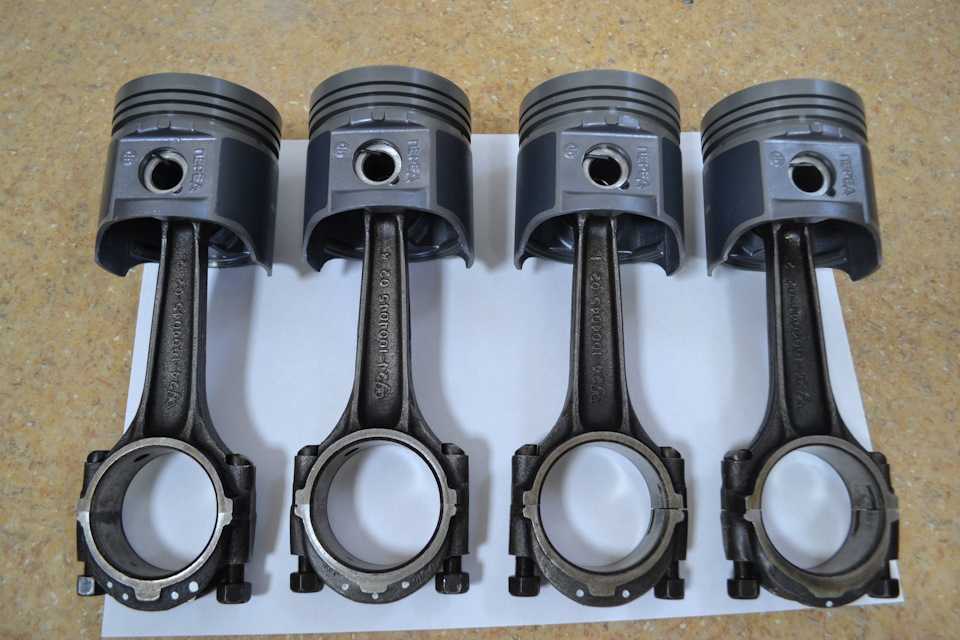

В шатун входят следующие элементы:

• Верхняя головка (поршневая)
• Нижняя головка (кривошипная)
• Силовой стержень

Поршневая головка

Поршневой палец соединяет верхнюю головку с поршнем. Сама головка представляет собой цельную неразборную конструкцию. Палец может быть плавающим и фиксированным.

В первом случае в верхнюю головку пальца впрессовываются бронзовые или биметаллические втулки. Но это относится не ко всем двигателям. Существуют модификации, где этих втулок нет, а сам палец свободно вращается в отверстии головки шатуна благодаря зазору. Для обеспечения работоспособности подобной детали важно обеспечить смазывание поршневого пальца.

Для установки фиксированных пальцев в головке шатуна проделывается отверстие цилиндрической формы, изготовленное с очень высокой точностью. Диаметр этого отверстия меньше, чем диаметр поршневого пальца. Благодаря этому обеспечивается необходимый натяг при соединении двух деталей.

Верхняя головка шатуна имеет форму трапеции. Это позволяет увеличить опорную площадь поверхности при работе поршня и снизить разрушительное воздействие очень высоких нагрузок.

Кривошипная головка

Кривошипная головка служит для соединения шатуна и коленвала. В большинстве шатунов этот элемент разъемный, что обусловлено методом сборки двигателя. Крышка головки фиксируется на шатуне болтами, но в некоторых случаях для этих целей используют штифты или бандажное крепление.

На шатуне можно использовать лишь ту крышку, которая была установлена на заводе. Это обусловлено тем, что она имеет определенный вес и размер, и потому не может быть заменена на другую.

Разъем головки относительно расположения стержня может быть прямым (90° к оси) или косым (под определенным углом к оси). В V-образных ДВС применяется последний вид.

В нижней части шатунной головки находятся подшипники скольжения, схожие с коренными вкладышами коленчатого вала. Для их производства используется стальная лента, с внутренней стороны покрытая антифрикционным материалом, который обладает высокими противоизносными характеристиками. Данный слой работает исключительно при наличии моторного масла, в противном случае он быстро разрушается.

Для подшипников скольжения шатунов, коренных подшипников коленвала, юбок поршней, распределительных валы, втулок пальцев, в дроссельной заслонке подходит антифрикционное твердосмазочное покрытие MODENGY Для деталей ДВС.

Данный материал эффективно снижает трение и износ, предотвращает заклинивание поршня в цилиндре и задир поверхностей. Он не разрушается при длительном воздействии моторного масла, предотвращает движение рывками, работает в режиме масляного голодания.

Благодаря аэрозольной упаковке с выверенными параметрами распыления нанесение покрытия не вызывает затруднений. Полимеризация материала происходит как при комнатной температуре, так и при нагреве.

Силовой стержень

Стержень шатуна имеет двутавровую форму и расширяется от верхней головки к нижней. В дизельных двигателях, в отличие от бензиновых, шатуны более прочные и массивные. В спорткарах для производства этих деталей используется алюминий, что способствует снижению массы автомобиля.

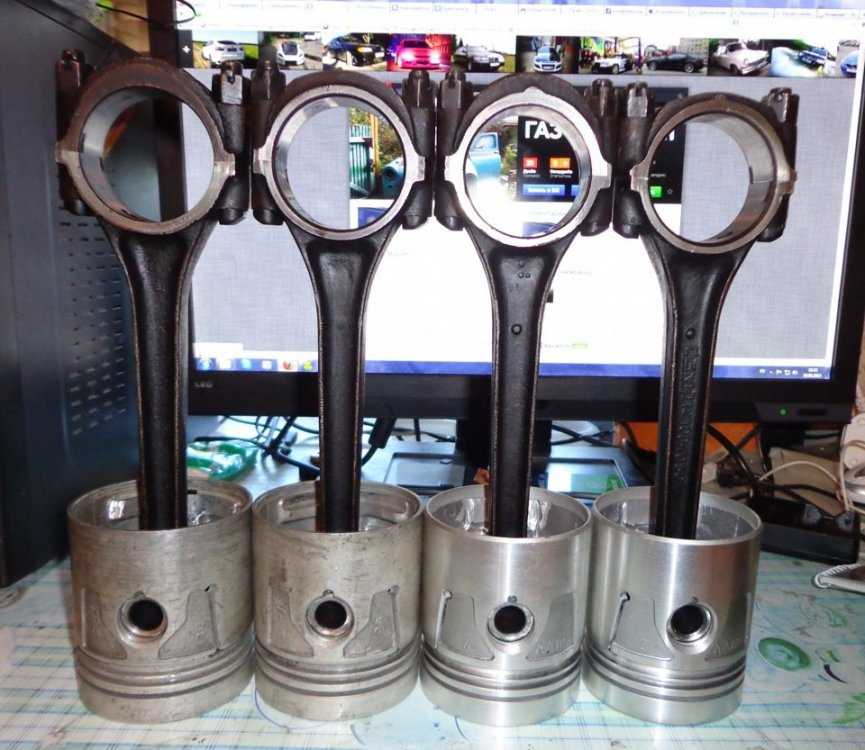

Все шатуны в двигателе должны иметь одинаковую массу. В противном случае при работе ДВС будут сильные вибрации. Это требование распространяется также на обе головки детали. Для выравнивания веса шатунов их взвешивают на очень точных весах. После этого, выбрав самый легкий шатун, подгоняют массу других деталей под него путем снятия части металла на головках детали и с бобышек на стержне.

Каждый автопроизводитель стремиться снизить затраты на производство и уменьшить вес деталей кривошипно-шатунного механизма. Но, ввиду того, что при работе шатуны испытывают высокие нагрузки, уменьшение их массы может отрицательно отразиться на прочности.

Для бензиновых серийных ДВС при массовом производстве шатунов применяется метод литья из специального чугуна. При такой технологии изготовления обеспечивается идеальный баланс между себестоимостью и прочностью детали.

Шатуны для дизельных силовых агрегатов производятся методом горячей ковки или штамповки из легированной стали, так как использование литья для таких ДВС неуместно. Прочность таких изделий гораздо выше, чем у литых, но их стоимость и производство обходится дороже.

В автомобилях с форсированными ДВС и спорткарах используются шатуны из алюминиевых и титановых сплавов. Это позволяет повысить мощность двигателя и снизить его вес. Вес таких деталей на 50 % меньше, чем у стальных и чугунных шатунов.

Болты крепления крышки шатунной головки изготавливают из высоколегированной стали. В отличие от обычной углеродистой стали предел текучести такого материала в 2-3 раза выше.

Износ деталей – основная причина выхода из строя шатуна. Ремонт верхней головки производится редко, а срок службы втулки эквивалентен ресурсу всего ДВС. Но существуют явления, при которых шатун может изогнуться или полностью разрушаться. Это происходит вследствие столкновения поршня с головкой блока, гидроудара или попадания в камеру абразивных веществ и посторонних предметов.

Подшипники нижней головки изнашиваются по причине неудовлетворительного смазывания. Об этом свидетельствует удлинение шатунных болтов, изменение цвета частей вкладышей (чернеют) и шатунной головки (становится темно-синей), замятие вкладышей. В случае, если смазывание обеспечивалось должным образом, причиной поломки служит разрушение или износ самих подшипников.

Причинами поломки шатуна может быть засорение фильтров, недостаточный уровень моторного масла и его несвоевременная замена, потеря маслом рабочих свойств, попадание в цилиндр загрязнений и абразивов.

Ремонт шатунов возможен в следующих случаях:

•
  При деформации стержня

•
  При износе зазора в верхней головке

•
  При износе зазора и поверхности нижней части головки

Ремонтные работы начинаются с тщательного осмотра деталей. В первую очередь производится измерение овала и диаметра, зазоров в верхней и нижней части шатуна. Для этого используется нутрометр. При нормальных показателях замена шатуна не нужна. При деформации стержня отверстия головок непараллельны, в результате чего происходит перекос цилиндра, износ коленвала, головки шатуна, поршня и стенок цилиндра. Об этом свидетельствует повышение шумности ДВС при работе на высоких оборотах. Существует еще один способ проверки шатуна на деформацию – деталь устанавливается на проверочную плиту и раскачивается.

После осмотра можно производить ремонт. Качество работ напрямую зависит от точности специального оборудования.

Добиться нужного размера зазора нижнего шатуна позволяет снятие некоторого количества металла с поверхности крышки головки. Затем крышку следует установить на штатное место и зафиксировать при помощи болтов.

При расточке отверстия головки нужно учитывать заданный размер детали. Операция выполняется на расточном или универсальном станке. После этого выполняется хонингование.

При увеличенном зазоре под поршневой палец необходимо поменять бронзовую втулку под верхнюю головку. Новая деталь в процессе приработке примет нужный размер. Следует учитывать, что отверстия втулки и головки должны совместиться, иначе моторное масло, выходящее из поршня, не попадет на поршневой палец.

После расточки следует взвесить шатуны и подогнать их по массе. Для этой процедуры используется самая легкая деталь.

Шатунные вкладыши дополнительно следует обработать антифрикционным покрытием MODENGY Для деталей ДВС.

Возврат к списку

Шатун поршня: назначение, конструкция, основные неисправности

Конструкция шатуна

Шатун передает энергию от поршня к коленчатому валу. При этом он совершает два вида движения: круговое и возвратно-поступательное. Первое происходит в месте соединения его нижней головки с коленвалом, второе – в зоне соединения верхней головки с поршнем. Вследствие такой конструкции шатун постоянно испытывает высокие нагрузки во время работы.

Шатун поршня состоит из следующих элементов.

Поршневая головка

Верхняя (поршневая) головка представляет собой цельную неразборную конструкцию, которая соединяется с поршнем при помощи пальца: плавающего или фиксированного.

В верхней головке плавающего пальца обычно расположены бронзовые или биметаллические втулки. Если их нет, палец свободно двигается в отверстии головки шатуна. Для того, чтобы данный механизм функционировал нормально, ему требуется достаточное количество смазки.

Чтобы обеспечить необходимый уровень натяга, фиксированный палец вставляется в цилиндрическое отверстие меньшего диаметра.

Так как на верхнюю головку действуют очень высокие нагрузки, она имеет трапециевидную форму. Это позволяет увеличить опорную поверхность при работе поршня.

Кривошипная головка

Нижняя (кривошипная) головка соединяет коленчатый вал и шатун. Многие шатуны обладают разъемной кривошипной головкой, что зависит от метода сборки двигателя. Крышку головки с шатуном соединяют болты, штифты или бандажное крепление.

На каждый шатун можно установить только ту крышку, которой он оснащался с завода, так как она обладает определенным весом и размером. При ремонте данную деталь заменить нельзя.

По расположению стержня головка может быть прямой или косой. Последняя характерна для V-образных двигателей и используется для уменьшения размеров силового агрегата.

В нижней части шатунной головки располагаются подшипники скольжения, схожие с коренными вкладышами коленчатого вала. Их изготавливают из стальной ленты, которая изнутри обработана антифрикционным материалом с высокими износостойкими характеристиками. Особенностью этого слоя является то, что он работает только в присутствии моторного масла, а в режиме «сухого трения» очень быстро истирается.

Покрытие может наноситься как на заводе-изготовителе, так и при дальнейшем обслуживании двигателя в условиях гаража или автосервиса. Для защиты подшипников скольжения и других деталей силового агрегата оптимально подходит антифрикционное твердосмазочное покрытие MODENGY Для деталей ДВС.

Чаще всего его применяют на юбках поршней, дроссельных заслонках, вкладышах распредвала, подшипниках скольжения.

MODENGY Для деталей ДВС обладает следующими преимуществами:

• Имеет широкий диапазон рабочих температур: от -70 до +260 °C

•
  Повышает КПД двигателя

•
  Снижает трение и износ

•
  Защищает детали от задиров в режиме масляного голодания

•
  Снижает расход топлива

•
  Отверждается при комнатной температуре

Совместно с покрытием рекомендуется использовать Специальный очиститель‑активатор MODENGY. Он не только убирает разнородные загрязнения с поверхностей, но и образует пленку, улучшающую адгезию покрытия с основанием.

Силовой стержень

Силовой стержень многих шатунов имеет двутавровую форму и расширяется от верхней головки к нижней. В дизельных двигателях используются более прочные и массивные детали, чем в бензиновых. В спорткарах устанавливаются шатуны, изготовленные из алюминия. Благодаря такому решению снижается масса автомобиля.

Все шатуны должны иметь одинаковый вес, в противном случае усилятся вибрации при работе силового агрегата.

Из чего изготавливают шатуны?

Каждый производитель стремится уменьшить вес деталей КШМ и снизить производственные затраты. Но так как на шатуны в процессе работы двигателя воздействуют высокие нагрузки, уменьшать их массу нежелательно – это может пагубно отразиться на прочности изделий.

При массовом производстве шатуны для бензиновых двигателей изготавливают из специального чугуна методом литься. Это позволяет добиться практически идеального соотношения прочности и стоимости деталей.

В дизельных силовых агрегатах шатуны испытывают более высокие нагрузки, поэтому их производят из легированной стали методом горячей ковки или горячей штамповки. Получаемые детали прочнее, но при этом дороже литых.

В мощных автомобилях и спорткарах используются шатуны из титановых и алюминиевых сплавов. Они в два раза легче стальных и чугунных, что позволяет снизить вес двигателя и увеличить его оборотистость.

Большое значение играет конструкционный материал, из которого изготовлены болты крепления крышки шатунной головки. Их производят из высоколегированной стали, предел текучести которой в 2-3 раза больше, чем у обычной углеродистой.

Почему шатуны выходят из строя?

Основной причиной выхода шатунов из строя является износ деталей. Верхняя головка редко подвергается ремонту, а рабочий ресурс втулки нередко оказывается равен ресурсу самого двигателя.

Нарушение формы или разрушение шатуна может произойти вследствие гидроудара, попадания внутрь двигателя абразивных веществ и посторонних предметов, соударения головки блока и поршня.

Подшипники нижней головки могут выйти из строя вследствие недостаточного смазывания. Определить такую неисправность можно по замятию вкладышей, удлинению шатунных болтов, темно-синему окрасу шатунной головки и потемнению вкладышей.

К поломке шатуна приводит недостаточный уровень масла в двигателе, засорение масляного фильтра, загрязнение цилиндра абразивами и посторонними предметами.

Ремонт шатунов

Шатуны нуждаются в ремонте, если наблюдаются:

Перед началом работ шатун тщательно осматривается, при помощи нутрометра измеряется диаметр детали, зазоры в верхней и нижней части.

Если все показатели в норме, менять шатун не потребуется. При деформации стержня отверстия головок перестают быть параллельными, что приводит к перекосу цилиндра. Об этом свидетельствуют повышенная шумность двигателя при работе на холостом ходу, следы износа на коленвале, головке шатуна, поршне и стенках цилиндра. Еще одним методом проверки шатуна на деформацию является его раскачка на специальной проверочной плите.

После проведения всех необходимых измерений приступают к ремонту.

Чтобы получить нужную геометрию зазора нижнего шатуна, необходимо убрать небольшое количество металла с поверхности крышки головки. После этого крышка ставится назад и фиксируется при помощи болтов.

Расточка отверстия головки по требуемому размеру производится на расточном или универсальном станке. После операции выполняется хонингование.

Если зазор под поршневой палец увеличен, бронзовая втулка под верхнюю головку меняется, и новая деталь принимает нужный размер. Очень важно, чтобы отверстия головки и втулки совместились. В этом случае масло не будет попадать на поршневой палец.

Шатунные вкладыши и юбки поршней рекомендуется дополнительно обработать антифрикционным покрытием.

Что такое шатун? Детали, функции и типы

Шатун — это часть поршневого двигателя, которая соединяет поршень с коленчатым валом. Шатун вместе с кривошипом преобразует возвратно-поступательное движение поршня во вращение коленчатого вала.

Шатун необходим для передачи сжимающих и растягивающих усилий от поршня. В наиболее распространенной форме в двигателе внутреннего сгорания он позволяет поворачиваться на конце поршня и вращаться на конце вала.

Предшественником шатуна является механическое соединение, используемое водяными мельницами для преобразования вращательного движения водяного колеса в возвратно-поступательное движение. Шатуны чаще всего используются в двигателях внутреннего сгорания или паровых двигателях.

Детали шатуна

Ниже приведены детали шатуна:

• Малая головка: Конец, которым шатун крепится к поверхности поршневого пальца, называется шатун.
• Шатун: Конец, которым шатун прикрепляется к шатунной шейке, называется большим концом шатуна.
• Подшипник втулки: Оба конца шатуна закреплены подшипником втулки. К маленькому концу шатуна прикреплена втулка из фосфористой бронзы со сплошной проушиной. Большой конец прикреплен к шатунной шейке. Конец разделен на две части и опирается на вкладыш коренного подшипника.
• Вкладыш подшипника: В большом конце шатуна есть вкладыш подшипника, который соединен с крышкой подшипника, он известен как вкладыш подшипника. Они состоят из двух частей, которые соединяются вместе на коленчатом валу. Это положение, при котором шатун перемещается в обратном направлении.
• Болт и гайка: После установки кривошипа в нижней части шатуна обе стороны больших головок крепятся несколькими болтами и гайками. Таким образом, объединив все эти компоненты, шатун готов к использованию.
• Хвостовик: Кроме того, каждый болт и гайка используются для соединения шатуна и крышки подшипника. И применяется секционная балка, известная как хвостовик. Сечение стержня может быть прямоугольным, трубчатым и круглым.
• Наручный палец: Поршень двигателя соединен с шатуном с помощью полой трубы из закаленной стали, называемой наручным пальцем. Он также известен как поршневой штифт. Пальцевый палец проходит через короткий конец шатуна и поворачивается на зацепленном поршне.
• Поршень: Поршень соединяется с коленчатым валом с помощью шатуна, который обычно укорачивается до шатуна или шатуна. Назначение поршня — работать как подвижная пробка в цилиндре, образующая дно камеры сгорания.
• Крышка подшипника: Вкладные подшипники имеют регулировку износа, но она контролирует ход, а боковой зазор позволяет правильно затянуть крышку подшипника.

Конструкция и назначение шатуна

Шатун преобразует линейное движение поршня вверх и вниз в круговое движение коленчатого вала и, следовательно, подвергается растяжению, сжатию, изгибу и короблению.

Шатун создает связь между поршнем и коленчатым валом и, таким образом, передает мощность. Он преобразует линейное движение поршня вверх и вниз в круговое движение коленчатого вала и, следовательно, подвергается растяжению, сжатию, изгибу и короблению.

Шатун установлен на шатунной шейке коленчатого вала с подшипником скольжения. Крышка шатунного подшипника прикручена болтами к большой головке. В большинстве случаев шатун является полым или имеет внутренний литой масляный канал для подачи смазки на поршневой палец.

Материалы

Для получения минимального веса и высокой прочности шатуны изготавливаются из следующих материалов: двигатели)

Серийно выпускаемые шатуны кованые, литые или спеченные. Кованые шатуны имеют лучшее отношение прочности к весу и более низкую стоимость, чем спеченные шатуны. Однако производство штампов сравнительно дорого.

Типы шатунов

Ниже приведены типы шатунов, используемых в различных типах двигателей:

• Плоский шатун
• Вилка и шатун
• Ведущий и ведомый шатуны

2 Шатуны-заготовки шатуны

• Кованые шатуны
• Шатуны с приводом

1. Шатуны плоские

Шатуны плоских шатунов используются в рядных и оппозитных двигателях. Большой конец шатуна прикреплен к шатунной шейке и снабжен крышкой подшипника.

Крышка подшипника крепится болтом или шпилькой на конце шатуна. Шатун следует заменять в том же цилиндре и в том же относительном положении, чтобы обеспечить правильную посадку и балансировку.

2. Шатуны вилки и ножа

Эти типы шатунов используются в мотоциклетных двигателях V-twin и авиационных двигателях V12. В каждой паре цилиндров двигателя «вилочный» шток разделен на две части на большом конце, а «лопаточный» шток сужается от противоположного цилиндра, чтобы соответствовать этому зазору в вилке.

Эта система устраняет качающуюся пару, возникающую при балансировке пар цилиндров вместе с коленчатым валом.

В конструкции с шатунными подшипниками шток вилки имеет одну широкую опорную втулку, которая проходит по всей ширине штока, включая центральный зазор.

В этом случае стержень лопасти проходит непосредственно снаружи этой втулки, а не на шатунной шейке. Это заставляет два стержня двигаться вперед и назад, что снижает усилие на подшипник и поверхностную скорость. Но скорость подшипника также является возвратно-поступательной, а не непрерывно вращающейся, что является серьезной проблемой для смазки.

3. Ведущие и ведомые шатуны

В радиальных двигателях обычно используются ведущие и ведомые шатуны. В этой системе один поршень состоит из главного штока, непосредственно прикрепленного к коленчатому валу. Другие поршни соединяют свои шатуны с кольцами, окружающими край главного штока.

Недостатком шатунов ведущий-ведомый является то, что ход ведомого поршня немного больше, чем у ведущего поршня, что увеличивает вибрацию в V-образном двигателе.

4. Стержни заготовки

Шатуны заготовки изготавливаются из стали или алюминия. По сравнению с другими типами шатунов они легче, прочнее и долговечнее.

Обычно используется в высокоскоростных транспортных средствах. Иногда он предназначен для уменьшения концентраторов напряжения и облегчения естественного зерна материала заготовки.

5. Литые шатуны

Эти типы шатунов предпочтительны и разработаны производителями, поскольку они могут выдерживать нагрузку стандартного двигателя.

Литые стержни требуют низких затрат на производство и не могут использоваться в приложениях с высокой мощностью. Литые стержни имеют заметный шов посередине, который отличает их от кованых.

6. Кованые шатуны

Некоторые шатуны изготавливаются методом ковки. Эти типы шатунов изготавливаются путем придавливания зерна материала к форме конца. В зависимости от требуемых свойств материал может быть стальным сплавом или алюминиевым.

Обычно используемые стальные сплавы представляют собой сплавы хрома и никеля. Конечный продукт не должен быть хрупким. Следовательно, никелевые или хромовые сплавы повышают прочность шатуна.

7. Металлические шатуны с электроприводом

Шатуны также изготавливаются из силового металла, поскольку это подходящий выбор для производителей. Его готовят из смеси металлических порошков, которую прессуют в форму и нагревают до высокой температуры. Эта смесь превращается в твердую форму.

Может потребоваться легкая механическая обработка, но продукт в основном выходит из готовой формы. Шатуны из порошкового металла дешевле стали и прочнее литых.

Выход из строя шатуна

При каждом вращении коленчатого вала на шатун часто воздействуют большие повторяющиеся силы: силы сдвига из-за угла между поршнем и шатунной шейкой, силы сжатия при движении поршня вниз, и растягивающие силы при движении поршня вверх. Эти силы пропорциональны квадрату скорости вращения двигателя (об/мин).

Выход из строя шатуна, часто называемый «бросанием шатуна», является одной из наиболее распространенных причин катастрофического отказа двигателя в автомобилях, когда сломанный шатун часто пробивает стенку картера, что делает двигатель неремонтопригодным.

Распространенными причинами выхода из строя шатуна являются разрушение при растяжении при высоких оборотах двигателя, сила удара, когда поршень ударяет по клапану (из-за проблемы с клапанным механизмом), выход из строя шатунного подшипника, обычно из-за проблем со смазкой, или неправильная установка шатуна .

Категории Авто Теги Автозапчасти, Автомобильные запчастисообщите об этом объявлении

Шатун: определение, функции, типы, детали, проблема

Шатун , который также называют шатуном , является одной из основных частей двигателя внутреннего сгорания. . Хотя он также используется в паровом двигателе, но очень важен для транспортных средств.

Шатун соединяет поршень с коленчатым валом, что способствует преобразованию возвратно-поступательного движения поршня во вращение коленчатого вала. Деталь функционирует как плечо рычага и должна передавать сжимающие и растягивающие усилия от поршня и вращаться на обоих концах.

Сегодня мы рассмотрим определение, функции, материал, детали, работу и схему шатунов.

Содержание

• 1 Определение шатуна
• 2 Conrod Materials
  • 2.1 Конструкция номенклатура
• 3 Части соединительного стержня
• 4 Функции CONROD
• 5 типов стержней
  • 5. 1 Billet CONRODS:
  • 5,2 CAST ROD.
  • 5.4 Присоединяйтесь к нашему информационному бюллетеню
  • 5,5 Порошкообразной металл:
• 6 Проблемы соединительной стержни
  • 6.1 усталость:
  • 6.2 Гидролок:
  • 6.3. Од.0028
  • 6.5 Пожалуйста, поделитесь!

Определение шатуна

Шатун или шатун преобразует линейное движение вверх и вниз или возвратно-поступательное движение поршня в круговое движение коленчатого вала. В процессе он испытывает растяжение, сжатие, изгиб и коробление.

Читать Все, что вам нужно знать об автомобильных поршнях

Материалы шатунов

Шатуны обычно изготавливаются из литого алюминиевого сплава, который помогает выдерживать напряжения, возникающие в процессе.

В серийном производстве шатун обычно изготавливается из стали. Для высокопроизводительных приложений используются заготовки, которые вытачиваются из цельной заготовки, а не отливаются или куются.

Однако чугун можно использовать для более дешевых изделий с низкой производительностью, таких как мотороллеры.

Конструкция Номенклатура

• A = площадь поперечного сечения шатуна.
• L = длина шатуна.
• C = предел текучести при сжатии.
• Wcr = разрушающая или изгибающая нагрузка.
• Ixx = момент инерции сечения относительно оси x
• Iyy = момент инерции сечения относительно оси y соответственно.
• Kxx = радиус вращения сечения вокруг оси x
• Kyy = радиус вращения сечения вокруг оси y соответственно.
• D = диаметр поршня r = радиус кривошипа

Детали шатуна

Детали шатуна в двигателе внутреннего сгорания состоят из большой конец , стержень и маленький конец .

Поршни соединены с малым концом шатуна с помощью поршневого пальца или поршневого пальца, который может поворачиваться в поршне. Этот штифт обеспечивает точку поворота между поршнем и шатуном. Поршневой палец удерживается на месте с помощью пружинного зажима или фиксатора поршневого пальца.

Большая головка шатуна крепится к шатунной шейке с помощью подшипника скольжения, что снижает трение. Но в некоторых двигателях меньшего размера используются подшипники, чтобы избежать необходимости в смазке насоса.

Как правило, в подшипнике на большом конце шатуна имеется отверстие. Это позволяет смазочному маслу накачиваться на упорную сторону стенки цилиндра для смазки хода поршней и поршневых колец.

Наконец, на деталях шатуна шатун может вращаться с обоих концов, так что угол между шатуном и поршнем может изменяться, когда шатун совершает возвратно-поступательное движение вокруг коленчатого вала.

Читайте: Что такое бензиновый двигатель

Функции шатуна

• Основной функцией шатуна является создание связи между поршнем и коленчатым валом для передачи мощности.
• Шатун помогает доставлять смазочное масло к стенкам цилиндра и поршневому или поршневому пальцу.

Типы шатунов

Типы шатунов зависят от материала, из которого они изготовлены. Ниже приведены различные типы доступных шатунов:

Шатуны-заготовки:

Заготовки шатунов изготавливаются из цельного куска стали или алюминия. Он легче, прочнее и долговечнее, чем другие виды шатунов. Шатуны заготовочного типа обычно используются для автомобилей высокого класса.

Продукт иногда предназначен для уменьшения концентраторов напряжения и облегчения естественного зерна материала заготовки.

Литой шток:

Производители предпочитают литой шток, поскольку он способен выдерживать нагрузку стандартного двигателя. Стоимость производства ниже, но его нельзя использовать в приложениях с высокой мощностью от 450 до 6000 об/мин.

Литые шатуны имеют заметный шов посередине, что отличает их от кованых.

Кованый стержень:

шатуны, изготовленные из ковки, изготавливаются путем прессования зерна выбранного материала по форме стержня. Материал может быть стальным сплавом или алюминием в зависимости от требуемых свойств.

Ну производители кованых стержней используют разные виды стальных сплавов, хромовые и никелевые сплавы. Конечный продукт не должен быть хрупким. Никель или хромовый сплав повышают прочность шатуна.

Подпишитесь на нашу рассылку новостей

Металлический порошок:

Шатун из порошкового металла также является подходящим выбором для производителей. Он производится из порошкообразной смеси металлов, которая прессуется в форму и нагревается при высоких температурах. Он плавит смесь в твердую форму.

Может потребоваться легкая механическая обработка, но продукт выходит из формы в основном готовым продуктом. Шатуны из порошкового металла дешевле в производстве, чем сталь, и прочнее литых шатунов.

Читать: Классификация двигателей внутреннего сгорания

Проблемы с шатуном

Шатун может испытывать проблемы во время работы. Это связано с тем, что он испытывает различные напряжения в камере сгорания. Некоторые из этих проблем могут быть устранены, в то время как некоторые требуют полной замены шатуна. В процессе эксплуатации шатун растягивается и сжимается, что может привести к поломке шатуна. Сломанный шток может полностью повредить двигатель. Ниже показана неисправность, возникающая на шатуне:

Усталость:

Это основная причина поломки шатуна. Это часто происходит в старых двигателях. Сжатие и растяжение стержня в процессе происходит тысячи раз в минуту. Это в конечном итоге приводит к износу детали, пока она не сломается. Недостаток масла и наличие грязи в двигателе могут ускорить эту проблему.

Новые двигатели также могут испытывать усталость в соединении, если двигатель перестроен. Ну так бывает, когда используются дешевые запчасти или не те.

Гидроблокировка:

Гидроблокировка возникает, когда вода проникает в поршневую камеру, что приводит к деформации шатуна. Обычно это происходит, когда автомобиль едет по затопленной улице.

Небольшое количество воды в цилиндре может вызвать стук или постукивание, которые можно легко устранить. Однако, если в цилиндре много воды, все пространство для искрового разряда занято, что может привести к изгибу или поломке штока цилиндра.

Превышение оборотов:

Превышение оборотов — это неисправность, возникающая в новых и высокопроизводительных двигателях. Если тахометр показывает красный цвет, это указывает на то, что состояние шатуна находится в опасности. Это связано с тем, что силы, действующие на шатун, резко возрастают при высоких оборотах.

Неисправность пальца:

Поршневой палец, соединяющий шатун с поршнем, изнашивается и становится причиной выхода из строя. В некоторых двигателях это приводит к катастрофическому отказу двигателя.
