Сцепление автомобиля: назначение и устройство

Содержание статьи

  • 1 Назначение и устройство сцепления
    • 1.1 Привод выключения сцепления
    • 1.2 Механизм сцепления
  • 2 Основные неисправности сцепления
  • 3 Эксплуатация сцепления
    • 3.1 Как это может случиться и почему машина едет?

Назначение и устройство сцепления

Сцепление служит для кратковременного разъединения двигателя от трансмиссии и плавного их соединения при трогании с места, а также при переключении передач. Сцепление состоит из привода и механизма сцепления.

Устройство сцепления автомобиля

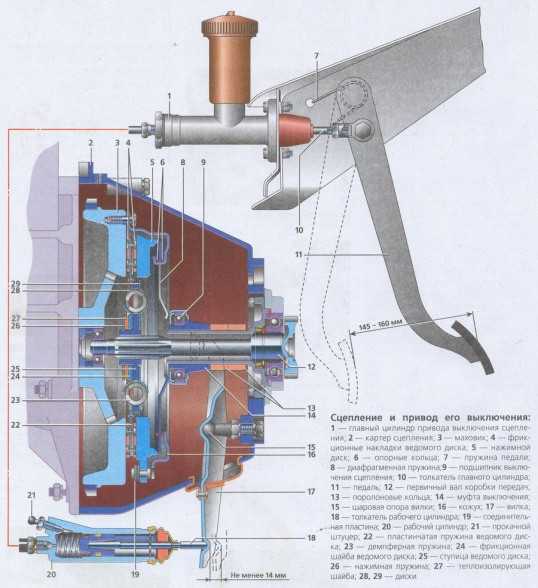

Схема гидравлического привода выключения сцепления и механизма сцепления:

  1. коленчатый вал;
  2. маховик;
  3. ведомый диск;
  4. нажимной диск;
  5. кожух сцепления;
  6. нажимные пружины;
  7. отжимные рычаги;
  8. нажимной подшипник;
  9. вилка выключения сцепления;
  10. рабочий цилиндр;
  11. трубопровод;
  12. главный цилиндр;
  13. педаль сцепления;
  14. картер сцепления;
  15. шестерня первичного вала;
  16. картер коробки передач;
  17. первичный вал коробки передач.

Привод выключения сцепления

Привод выключения сцепления (гидравлического типа) состоит из:

  • педали,
  • главного цилиндра,
  • рабочего цилиндра,
  • вилки выключения сцепления,
  • нажимного подшипника,
  • трубопроводов.

При нажатии на педаль сцепления, усилие ноги водителя, через шток и поршень, передается жидкости, которая, в свою очередь, передает давление от поршня главного цилиндра на поршень рабочего. Далее шток рабочего цилиндра перемещает
вилку выключения сцепления и нажимной подшипник, который и передает усилие на механизм сцепления. Когда же водитель отпустит педаль, то под воздействием возвратных пружин все детали привода займут исходные позиции.

Механизм сцепления

Механизм сцепления представляет собой устройство, в котором происходит передача крутящего момента за счет работы сил трения. Именно механизм сцепления позволяет кратковременно разъединять двигатель и коробку передач, а затем вновь
плавно их соединять.

Кроме того, сцепление предохраняет детали трансмиссии от перегрузок. При неравномерном вращении коленчатого вала двигателя в трансмиссии возникают колебания. Для их гашения в сцеплении имеется гаситель колебаний или демпфер. Элементы механизма заключены в картер сцепления, который крепится к картеру двигателя.

Детали механизма сцепления

Механизм сцепления состоит из:

  • картера и кожуха,
  • ведущего диска (которым является маховик коленчатого вала двигателя),
  • нажимного диска с пружинами,
  • ведомого диска со специальными износостойкими накладками и гасителем колебаний.

Ведомый диск, связанный с первичным валом коробки передач, постоянно прижат к маховику нажимным диском под воздействием очень сильных пружин. За счет огромных сил трения между маховиком, ведомым и нажимным дисками, все это вместе, как единое целое, вращается при работе двигателя. Но это только тогда, когда водитель не трогает педаль сцепления, независимо от того едет ли или стоит на месте его автомобиль.

А для начала движения машины, необходимо прижать ведомый диск, связанный с ведущими колесами (через первичный вал коробки передач и другие составляющие трансмиссии), к вращающемуся маховику, то есть – включить сцепление.

Схема работы сцепления

Как правильно включать сцепление? Вначале приотпускаем педаль, то есть даем возможность пружинам нажимного диска подвести ведомый диск к маховику до их легкого соприкосновения. За счет сил трения диск, проскальзывая некоторое
время относительно маховика, тоже начнет вращаться, а ваш автомобиль потихоньку двигаться. Затем на две – три секунды удерживаем педаль сцепления в средней позиции для того, чтобы скорость вращения маховика и диска уравнялись.

Машина при этом немного увеличивает скорость движения. И, наконец, когда маховик вместе с нажимным и ведомым дисками уже вращаются вместе без проскальзывания с одинаковой скоростью, 100%-но передавая крутящий момент к коробке передач
и далее на ведущие колеса автомобиля, остается только полностью отпустить педаль сцепления и убрать с нее ногу.

Если при начале движения педаль сцепления резко бросить, то автомобиль «прыгнет» вперед, а двигатель заглохнет. В худшем же варианте, что-нибудь еще и сломается, так как в этот момент возникает сильная ударная волна, которая многократно увеличивает нагрузки на все детали двигателя и агрегаты трансмиссии.

Для выключения сцепления водитель нажимает на педаль, при этом нажимной диск отходит от маховика и освобождает ведомый диск, прерывая передачу крутящего момента от двигателя к коробке передач. Нажимать на педаль сцепления следует достаточно быстрым, но не резким, спокойным движением до конца хода педали.

Основные неисправности сцепления

Сцепление «ведет» (выключается не полностью) из-за большого свободного хода педали сцепления, перекоса нажимного подшипника, коробления ведомого диска или поломки пружин. Для устранения неисправности следует отрегулировать свободный ход педали, удалить воздух из гидропривода, заменить неработоспособные диски и пружины.

Сцепление «пробуксовывает» (включается не полностью) из-за малого свободного хода педали, замасливания или износа фрикционных накладок ведомого диска, поломки пружин. Для устранения неисправности необходимо отрегулировать свободный ход педали, промыть или поменять диски, пружины.

Сцепление включается резко вследствие заеданий в механизме привода, задирах на рабочих поверхностях дисков, маховика и разрушения фрикционных накладок ведомого диска. Для устранения неисправности следует заменить неисправные узлы привода, устранить задиры на поверхностях дисков, заменить ведомый диск.

Подтекание тормозной жидкости в приводе выключения сцепления возможно из главного или рабочего цилиндров, а также в соединительных трубках.
Для устранения неисправности следует визуально определить место утечки и заменить неисправные узлы, с последующей прокачкой всего гидропривода (удалить из него воздух).

Эксплуатация сцепления

При эксплуатации автомобиля необходимо периодически проверять уровень в бачке, питающем жидкостью гидравлический привод сцепления. Если уровень окажется меньше нормы, то его обязательно следует восстановить, долив тормозной жидкости.
В противном случае, когда ее уровень понизится до нуля, усилие вашей ноги на педали сцепления будет передаваться в никуда.

Пониженный уровень жидкости или неправильная регулировка сцепления может привести к тому, что передачи на вашем автомобиле будут включаться с огромным усилием или вообще включаться не будут. И если, при полностью нажатой педали
сцепления, вам все-таки удастся «впихнуть» первую передачу, то автомобиль самопроизвольно начнет медленное движение, хотя в данный момент двигатель еще должен быть отделен от ведущих колес.

Как это может случиться и почему машина едет?

Описанная неприятность называется – сцепление ведет. Суть происходящего в следующем. В то время, когда ведомый диск сцепления не должен иметь контакта с маховиком, он все-таки за него немного цепляется, и поэтому часть крутящего момента передается на вал коробки передач и далее на ведущие колеса.

Со сцеплением может случиться неприятность и другого рода. Так как каждый раз, отпуская педаль сцепления, мы заставляем обе поверхности ведомого диска сильно тереться о железный маховик и не менее железный нажимной диск, то естественно боковые поверхности ведомого диска со временем изнашиваются.

Это нормальный процесс, предусмотренный конструкцией автомобиля, и ведомый диск является расходным материалом. Однако наступает момент, когда и первая передача включена, и педаль сцепления наверху, и «газуете» вы так, что у проезжающих мимо водителей «сердце кровью обливается». Но износ накладок ведомого диска уже настолько велик, что теперь он не зажимается между маховиком и нажимным диском с должным усилием, и, прокручиваясь, не передает крутящий момент от двигателя к трансмиссии. Описанное явление называется – сцепление пробуксовывает.

Конечно, здесь описан пример совсем уж глухого и слепого водителя, потому что машина намного раньше «предупреждала» его о том, что такой случай может произойти в ближайшее время. Еще раньше, на подходе к максимальному износу, ведомый диск начал пробуксовывать, сначала на четвертой передаче, затем на третьей и так далее.

Начало критического износа легко определить, двигаясь на четвертой передаче со скоростью 40 – 45 км/ч. Если при активном нажатии на педаль газа обороты
двигателя начинают увеличиваться, а машина продолжает движение с постоянной скоростью, то в подтверждение своей догадки вы еще и унюхаете специфический запах «подгорающих» накладок диска. Значит, пора покупать новый диск.

«Шелест» в районе сцепления и его пропадание при полностью нажатой педали сцепления означает, что вы должны готовится к замене выжимного подшипника. Резкие старты и ускорения машины, постоянное держание ноги на педали сцепления при
движении ведут к ускоренному износу не только сцепления, но и других агрегатов автомобиля.

Укорачивает срок службы сцепления и еще одна плохая привычка. Это когда водитель долго удерживает педаль сцепления в нажатом состоянии, например, на все время остановки перед красным сигналом светофора.

Принцип работы и устройство сцепления автомобиля

Сцепление одним из важных узлов любого самоходного транспортного средства. Задача данного механизма заключается в плавном включении передачи усилийнепосредственно от маховика к первичному валу КПП в процессе движения авто и переключения скоростей. Сцеплениерешает задачи по корректному отключению или подключению силового агрегата к трансмиссии, а также передаче крутящих моментов. Чтобы уяснитьпринцип работы сцепления автомобиля необходимо подробно разобраться в конструкции этого узла.

Устройство сцепления автомобиля

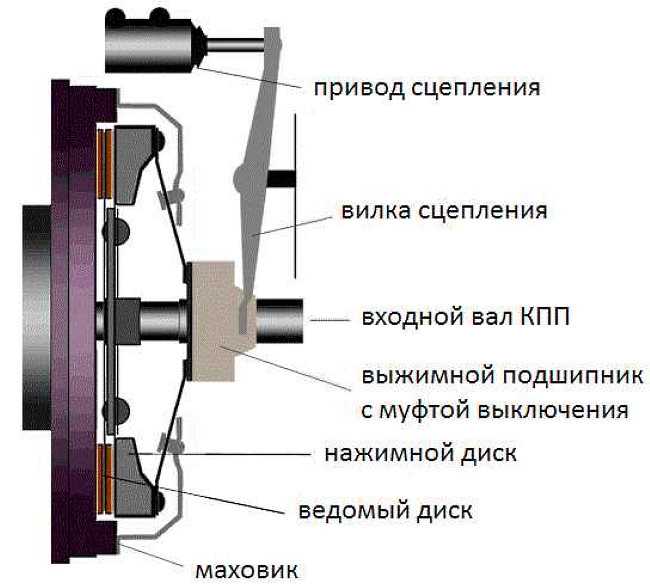

  • Нажимной диск (НД) представляет собой плоский элемент выпуклой круглой конфигурации. В основании этого узла смонтированы специальные выжимные устройства в виде пружин.Они соединяются со специальной прижимной площадкой, такой же формы, как и НД. Диаметр последней детали идентичен маховику.Одну из его сторон тщательно отшлифовывают для максимального и эффективного контакта. Пружины установлены по направлению к центру НД.В процессе выжима они воспринимают механическую нагрузку. Нажимной диск надежно зафиксирован на маховике. В промежутке между прижимным узлом и маховиком смонтирован диск сцепления.

  • Диск сцепления (ВД, его еще называют ведомым диском) выполнен в аналогичной плоской круглой конфигурации. Его конструкция включает набор из фрикционных накладок и лучевого основания. Помимо этого сюда включена шлицевая муфта, которая обеспечивает подключениевала КПП. Плюс к этому, в числе составляющих механизма демпферные пружины, размещенные по кругу поверхности шлицевой муфты. Эти механизмы сглаживают вибрацию, возникающую в процессе включения привода сцепления.

  • Фрикционные накладки (ФН) прочно монтируются к диску сцепления с помощью стальных или полимерных заклепок. Производители их изготавливают из самых различных материалов: керамики, композиционных материалов, кевлара и так далее. Последний материал является наиболее надежным в плане механических нагрузок и воздействия агрессивной среды.

  • Выжимной подшипник (ВП) —достаточно сложная деталь.В зависимости от принципа срабатывания он разделяется на устройства нажимного или оттягивающего типа. Одна из сторон ВП выполняется в виде круглой нажимной площадки, размер которой соответствует диаметру пружин,которые смонтированы в центре НД. Данный механизм размещен на первичном вале, торец которого выступает из КПП. Для фиксации ВП в некоторых автомобилях используются стопорные пружины. Подшипник фиксируется на защитном кожухе вала КПП. В действие эту деталь приводит специальная вилка привода. Онакоторая воздействует на оправку, на которой имеются специальные выступы.

  • Система привода (привод) может быть реализована механическим, гидравлическим, электронным и комбинированным узлом. Последнеерешение представляет собой тандем нескольких предыдущих. На сегодняшний день такие системы пользуются хорошей популярностью. Рассмотрим более подробно три основных вида:

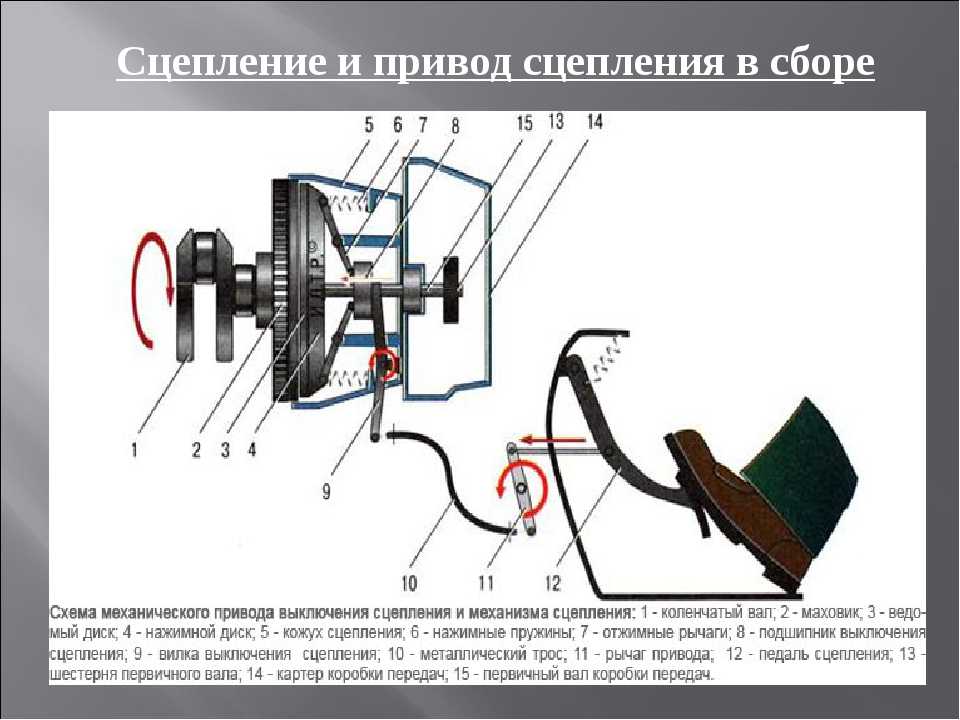

  • Механический привод. Для передачи усилия в механическом приводе используется специальный трос. Одна часть каната подключена к педали, а другая соединяется с выжимной вилкой. Трос размещается внутри кожуха, надежно зафиксированного возле педали и вилки. Такая конструкция обеспечивает ему необходимую защиту от механических воздействий.

  • Гидравлический привод. В число основных элементов, выполняющих передачу силы нажатия,входят2 гидроцилиндра, объединенныхтрубопроводом высокого давления. Во время механического воздействия на педаль, в действие приводиться шток ГЦ (главного цилиндра). На его торце имеется специальный поршень, которыйсдавливает гидрожидкость внутри устройства.Впроцессе этого появляется повышенное давление, которое потом передается через шланг к рабочему цилиндру. Его наконечник также оснащен штоком, соединенным с поршнем, толкающим шток.В свою очередь,шток воздействует на вилку. В качестве рабочей среды чаще всего используют тормозную жидкость. Она заливается в специальный бачок, пода в систему реализуется самотеком.

  • Электронный привод. В данной системе передача усилия производится с использованием электрического силового агрегата. Его включение происходит во время нажатия на педаль, посредством воздействия на трос. В этот моментэлектрическая энергия переходит в механическое перемещение.

Педаль сцепления—элемент, обеспечивающий оперативное управление всей системой. Она смонтирована в салоне и всегда размещена слева. В современных машинах, оснащенных автоматической КПП, она отсутствует. Механизм сцепления в автоматах работает без участия водителя,полностью автономно.

Принцип работы сцепления авто

Передача крутящих моментовреализуется за счет воздействия силы трения на ВД(ведомый диск). Во время включения ВД зажат между НД и маховиком. В процессе нажатия на педаль перемещается трос, который выполняетповорот рычага. В процессе этого действия свободный край вилки воздействует на ВП (выжимной подшипник). Он перемещается к маховику и воздействуетна пластины,которые отодвигаютНД. Таким образом, освобождается диск сцепления, благодаря чему водитель с легкостью переключает скорость. После отпускания педали ведомый диск вновь фиксируется между НД и маховиком.

В гидравлических системах привода происходят идентичные операции, исключением является механизм передачи усилий. Механическое воздействие от педали на ведомый диск передает жидкость, размещенная в цилиндре.
