Принцип работы сцепления механической коробки передач

Как работает сцепление в автомобиле. Какие функции выполняет? Устройство узла. Что происходит когда водитель нажимает на педаль? Видеоурок.

Содержание

Видео: Просто о сложном. Как работает сцепление

Многие из нас имеют лишь общее представление о том, как работает сцепление автомобиля. Изучить вопрос подробнее самостоятельно кажется маловероятным, из-за того, что все эти шестеренки, зубья и пружины в КПП кажутся очень сложными для понимания.

Смотрите также: Вот как можно избежать повреждения механической коробки при переключении передач не по порядку

На самом деле в этом нет ничего сверхсложного. Главное, верно визуализировать нужную часть автомобиля и объяснить основные направления работы устройства. Например, на YouTube канале «Learn Engineering» была сделана виртуальная анимация, при помощи которой, мы сможем увидеть, как на самом деле работает сцепление на вашем автомобиле.

Вначале видео объяснено, что автомобиль с двигателем внутреннего сгорания не сможет полноценно работать без трансмиссии, поскольку он имеет крайне ограниченный крутящий момент в узком диапазоне оборотов. Трансмиссия же позволяет мотору работать в оптимальном диапазоне оборотов, гораздо более эффективно расходуя топливо и ресурс двигателя, не снижая при этом динамику транспортного средства.

В видеоролике говорится, что было бы глупо выключать двигатель для каждого переключения передачи, поэтому был разработан очень важный элемент КПП – сцепление.

Вкратце, сцепление на любом автомобиле использует трение для включения или отключения двигателя от передачи крутящего момента на колеса через коробку переключения передач, карданный вал и/или ведущие полуоси. Упрощенно, важнейшими элементами сцепления являются:

Какие функции выполняет

В автомобиле сцепление выполняет сразу несколько функций: во-первых, оно обеспечивает постоянное взаимодействие дисков, располагающихся сразу на двух валах. Вторая важная функция — обеспечение плавного старта автомобиля с места.

Стоит отметить, что при отсутствии сцепления автомобиль не двинулся бы с места за счёт того, что именно данный узел позволяет валу двигателя взаимодействовать с валом трансмиссии, который находится в неподвижном и фиксированном состоянии. За счёт сцепления обороты, обеспечиваемые валами, начинают постепенно увеличиваться, в итоге транспортное средство стартует, начинается движение с места.

Другими словами, сцепление необходимо для соединения вала коробки передач и маховика двигателя в момент переключения передачи

Если валы по стечению обстоятельств или намерено были разъединены слишком быстро, неподвижный вал трансмиссии спровоцирует неприятные последствия — заклинит вал двигателя. Итог крайне печален — либо автомобиль попросту заглохнет на месте, либо из строя выйдут те или иные механизмы сцепления. В случае поломки может потребоваться довольно дорогостоящий ремонт с заменой неисправных деталей.

Диск сцепления с фрикционной поверхностью (1.45 минута видео)

Поэтому, для правильной работы сцепления, фундаментально важно чтоб на диске сцепления присутствовал, так называемый, фрикционный материал. Материал наносится с обеих сторон диска. Если покрытие частично или все сотрется, автомобиль не сможет даже тронуться с места. Отсюда, можно сделать вывод, что при трогании крайне важно следить за моментом отпуска педали сцепления. Если вы случайно сотрете фрикционный слой рабочей поверхности, сожжете сцепление, вы уже никуда не сможете поехать не заменив диски сцепления.

Смотрите также: Как научиться ездить на механической КПП: Все пункты, от А до Я

Первый диск сцепления устанавливается на маховике двигателя (ведомый, нажимной диск сцепления). Второй диск (ведущий) прижимается к первому при помощи нажимной муфты. Через входной вал крутящий момент переходит с двигателя на систему трансмиссии.

Нажимная муфта

Вторым важным элементом, без которого сцепление не сможет нормально работать – нажимная муфта. Ее внешняя часть присоединена болтами к маховику, непрерывно передавая вращающий момент на коробку переключения и далее к колесам. К муфте прикреплена так называемая, диафрагменная пружина (2.50 минута видеоролика). С ее помощью производится разводка двух дисков сцепления и рассоединение двигателя и КПП.

Что такое автомобильное сцепление

Конструктивно сцепление (фрикционная муфта) в автомобиле предназначено для соединения и разъединения вала двигателя с автоматической или механической коробкой передач.

Это позволяет трогаться с места без резких рывков и обеспечивает плавное переключение скоростей на ходу, предотвращая перегрузку составляющих трансмиссии из-за изменения числа оборотов коленчатого вала.

Существуют разные конструкции приводов для передачи усилия от педали на нажимные механизмы, такие как механический, гидравлический и электрический.

Начало движения автомобиля на подъеме

Многие водители-новички испытывают серьезные трудности при старте автомобиля на подъеме. Но, зная принцип работы сцепления механической коробки и последовательность действий, они будут делать это намного увереннее. Данную последовательность действий можно использовать, когда в машине плохо работает ручной тормоз:

• изначально выжимаются педали сцепления и тормоза при работающем на холостых оборотах двигателе;
• педаль сцепления медленно и плавно отпускается до тех пор, пока не почувствуется зацеп диска сцепления и трансмиссии, в этот момент автомобиль начинает подрагивать;
• снимается нога с педали тормоза, при этом автомобиль не покатится назад, поскольку сцепление действует, как тормоз;
• нажимается педаль газа, и автомобиль начинает катиться вперед.

Почему частично отпущенное сцепление заменяется собой педаль тормоза? Данный эффект – результат уловленного силового баланса между силой гравитационного притяжения и статической силы трения колес. Их неподвижность обеспечивается балансом силы двигателя, который толкает автомобили вперед и той же силой трения покоя. Но такая работа со сцеплением при остановках повышает износ фрикционного материала диска сцепления.

Новые разработки

Компания Nissan планируют полностью исключить механику между рулем и колесами, ее заменит электроника. Такая система называется «steer-by-wire».

Европейские конструкторы работают над созданием двухмассовых маховиков с маятниковой системой. Здесь должны добавиться самоопределяющиеся в пространстве 3-4 детали. За счет движения в противофазе они должны более эффективно гасить колебания. Существует несколько вариантов размещения таких деталей: внутри или снаружи маховика, а также на корпусе корзины. Немцы уже выпустили первые образцы с таким типом сцепления.

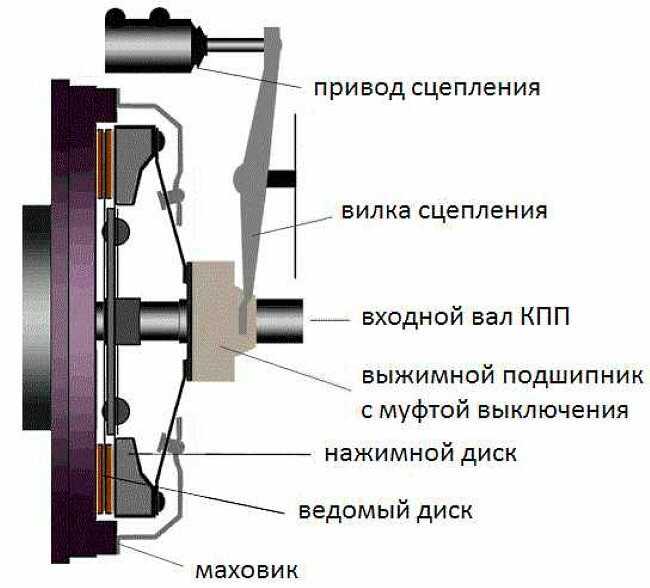

Конструкция сцепления

Привод

Для того чтобы лучше понять принцип работы сцепления, необходимо подробно рассмотреть основные конструкционные узлы устройства. Начнём с основного. Для передачи усилия необходим целый ряд взаимосвязанных механизмов. Чтобы понять принцип работы привода сцепления и коробки передач нужно представить следующую ситуацию. Вам постоянно нужно что-то открывать и закрывать. Для передачи усилия проще всего использовать обычную палку или же определённый дистанционный механизм.

Принцип работы приводов сцепления

Принцип работы привода сцепления автомобиля, с которым усилие от педали передается на механизм переключения, может быть механическим, гидравлическим или электрическим.

Механический привод сцепления конструктивно самый простой: он представляет собой стальной трос, связывающий тягу педали и рычаг включения сцепления. На нем обычно находится резьбовое соединение, которым можно регулировать длину троса. Недостаток такого привода – большее усилие при нажатии на педаль.

Гидравлический привод комфортнее в работе, особенно если приходится часто пользоваться сцеплением. Его принцип работы похож на работу тормозной системы: при нажатии на педаль поршень давит на жидкость, которая, двигаясь в цилиндре, приводит в движение толкатель рычага включения сцепления. В этом случае ход педали мягче, но нужно следить за состоянием гидравлических шлангов, и контролировать уровень и качество заливаемой в систему гидравлической жидкости.

Электрический привод отличается от механического тем, что трос выключения сцепления приводится в движение от электромотора, который включается при нажатии на педаль. В остальном его устройство мало чем отличается от механического привода.

Видео: принцип работы сцепления автомобиля

Система сцепления предназначена для подключения двигателя транспортного средства к коробке передач. В целом, ее можно назвать связующим звеном между этими двумя силовыми агрегатами. В этой статье мы расскажем вам, в чем заключается принцип работы сцепления, из каких компонентов состоит система и наглядное видео работы устройства.

Типы сцепления — какой вариант лучше выбрать для себя?

Сразу скажем, что нет особого значения, какое сцепление стоит на вашем автомобиле. Одна конструкция несколько надежнее, вторая немного дешевле, третья окажется чуть легче. У всех вариантов есть свои преимущества и недостатки. Тем не менее, современные производители все чаще используют сухие дисковые сцепления, которые сегодня считаются наиболее надежными и долговечными. Тем не менее, даже дисковые сухие сцепления бывают разными по другим классификациям.

Существует несколько параметров, которые могут быть использованы для классификации видов сцепления. Это конструкция, размер, тип работы, материал механизмов и прочие особенности. Справедливости ради заметим, что для водителя нет особой разницы от того, какое сцепление установлено под капот автомобиля. Ни в стоимости эксплуатации, ни в удобстве использования особых отличий вы не почувствуете. Различают же такие виды сцепления:

• сухое и влажное — последнее работает в масляное ванне, а для сухого не используется обильная смазка;
• однодисковое и многодисковое — различие, которое понятно из названия, сегодня используют чаще однодисковое сцепление;
• электрическое, механическое, гидравлическое или комбинированное сцепление различают по типу привода всей конструкции в действие;
• сцепление с центральной диафрагмой и круговым расположением пружин — это различие по типу нажатия на выжимной диск;
• для механической и автоматической коробки передач — это различие определяет лишь способ инициирования работы механизма.

Какой бы тип сцепления ни использовали на вашем автомобиле производители, это решение было принято после профессиональных испытаний. Так что менять что-либо для достижения более качественной работы конструкции не стоит. Лучше отдать предпочтение качественному уходу за существующими механизмами. Это позволит продлить эксплуатацию сцепления и удешевить общее обслуживание вашего автомобиля в процессе использования.

Меняют сцепление зачастую в спортивных автомобилях, ведь при такой эксплуатации штатный вариант быстро сгорает. Потому для профессионального спорта есть усиленные варианты механизмов. Тем не менее, спортивное сцепление достаточно сложно использовать в обычных условиях, потому его установка на обычный автомобиль выглядит не слишком разумным решением. Используйте штатный вариант сцепления, который был установлен производителем на ваше авто. Предлагаем посмотреть небольшое видео о принципе работы сцепления и коробки переключения передач:

Основные неисправности

Конструкция сцепления не включает значительное количество составляющий, поэтому и ломается оно не так часто. И все же в сцеплении тоже бывают неисправности.

Видео: Как определить износ корзины и маховика

Поскольку самое большое распространение на легковых авто получило однодисковое сухое сцепление, то рассмотрим самые частые неисправности, которые случаются с ним:

1. Пробуксовка сцепления. Обычно возникает такая неисправность из-за неправильной регулировки привода. Из-за поджатия выжимного подшипника, он не позволяет ведущему диску полностью прижать ведомый диск к маховику, в результате чего появляется проскальзывание. Сопровождается такая неисправность характерным запахом жженных фрикционов в салоне, затрудненностью переключения передач. Сильный износ фрикционов, или их повреждение тоже может сопровождаться такими симптомами;
2. Сцепление «ведет». Данная проблема тоже возникает из-за неправильной регулировки. В данном случае выжимной подшипник не способен полностью отжать ведущий диск из-за увеличенного зазора между подшипником и вилкой. Верный признак того, что сцепление «ведет» — это продолжение движения авто после полной остановки и выжима сцепления при включенной 1-й передаче;
3. Гул со стороны картера сцепления. Повышенный шум в данном узле может создавать только один элемент – выжимной подшипник. Шуметь он может либо в результате пробуксовки, либо же из-за чрезмерного износа;

Бывают и другие неисправности, но они встречаются гораздо реже, чем описанные выше. Так, проблемы со сцеплением могут возникнуть из-за разрушения диафрагмы или пружин выжимных рычагов, значительного износа демпферных пружин и т. д.

Напоследок хочется отметить, что особо сложного обслуживания сцепление не требует. Достаточно периодически регулировать свободный ход привода, а также соблюдать рекомендации по аккуратному вождению.

Сцепление автомобиля: устройство, принцип работы, как правильно пользоваться механизмом сцепления

Сцепление — это механизм, соединяющий трансмиссию автомобиля с его двигателем. Принцип работы сцепления в механической коробке передач не сложен, но в автоматических коробках этот узел работает в автономном режиме, без участия водителя.

Зачем нужно сцепление?

Все виды двигателей внутреннего сгорания выдают крутящий момент в ограниченном диапазоне оборотов. Чтобы менять скорость вращения ведущих колес, ДВС должен дополнительно оборудоваться трансмиссией. Она позволяет двигателю работать в оптимальном диапазоне оборотов, изменяя при этом скорость вращения за счет переключения передач.

Но переключение передачи – технически сложный процесс, поскольку для этого требуется временное прекращения подачи крутящего момента с двигателя на трансмиссию. Но тогда, чтобы плавно переключить скорость, потребуется выключать двигатель. Назначение сцепления – прерывание сообщения между коробкой передач и двигателем при его работе. То есть, этот узел прекращает передачу крутящего момента с двигателя на коробку передач при непрерывно работающем моторе.

Конструкция и принцип работы сцепления

Основная часть сцепления — это диск, который с обеих сторон покрыт фрикционным материалом с повышенным коэффициентом трения. Его устанавливают на маховике, и когда на диск действует внешнее усилие, он вращается вместе с маховиком.

К диску сцепления подключается ведущий вал трансмиссии, через который на коробку передач передается крутящий момент. Привод сцепления, состоящий из корзины, нажимного диска и кожуха, и создает это прижимное внешнее усилие. При этом кожух, с которым монтируется корзина сцепления, должен быть прочно прикреплен к маховику, прижимая к диску сцепления нажимной диск. В этом положении крутящий момент от двигателя полностью передается на коробку передач.

Чтобы разомкнуть механизм сцепления или, как его еще называют муфту сцепления, и прекратить подачу крутящего момента на трансмиссию, применяется специальная диафрагменная пружина. Ее контур всегда остается неподвижным, а лепестки в середине подпуржинены. Она расположена между нажимным диском и кожухом. Если на внутреннюю часть пружины нажать, то она отведет ведомый диск сцепления от основного диска. Соответственно, подача крутящего момента приостановится. Этот процесс происходит при нажатии водителем педали сцепления. В момент, когда механическая схема сцепления разомкнута, можно переключать передачу. После того как переключение состоялось, педаль отпускается, работа сцепления возобновляется и крутящий момент снова передается на трансмиссию.

В диске сцепления расположено несколько демпферных пружин, предназначенных для выравнивания колебаний и порождаемых ими вибраций, источником которых является работающий двигатель. При этом устройство ведомого диска сцепления таково, что его ступица не жестко крепится на основном диске. То есть крутящий момент передается на диск сцепления, потом на пружины и только после этого на ступицу ведомого диска. Таким образом практически полностью гасятся крутящие колебания, создаваемые двигателем, обеспечивая большую плавность хода.

При нажатии на педаль сцепления усилие передается через главный и рабочий цилиндр, после чего специальная вилка рассоединяет диск и маховик. Главный и рабочий цилиндр сцепления состоят из корпуса, в котором размещаются толкатель и поршень, они заполнены жидкостью, которая по своим свойствам напоминает тормозную. При нажатии педали жидкость под давлением поступает в главный цилиндр, который передает давление в рабочий, где производится воздействие на вилку, разводящую муфту. После отпускания педали, жидкость через клапан опять возвращается в главный цилиндр, и диск соединяется с маховиком. Такая система позволяет уменьшить усилие, прикладываемое к педали за счет разности объема цилиндров.

Правильная работа со сцеплением

Подача команд на подведение и разведения диска сцепления и маховика подается водителем путем нажатия на соответствующую педаль, которая находится под левой ногой. Принцип работы педали сцепления состоит в том, что через систему механических приводов она отводит диск от маховика. При ее отпускании диск опять соприкасается с маховиком, передавая крутящий момент на трансмиссию.

К первичному валу трансмиссии присоединяется сложный механический агрегат – коробка передач. Она тоже не может работать без сцепления, поскольку делать переключения без ее временного отключения от двигателя очень сложно, а для новичков данная задача вообще неразрешима.

Крутящий момент передается на шестерни первичного вала, который при нажатии на педаль сцепления останавливается. В нейтральном положении коробки передач это не имеет значения, поскольку даже при двигающемся первичном валу он не входит в зацепление со вторичным валом.

Для передачи крутящего момента на вторичный вал водитель выжимает сцепление, чтобы первичный вал остановился. Затем он рычагом включает нужную передачу, соединяя шестерни валов, после отпускания педали крутящий момент передается с первичного вала на вторичный.

При управлении автомобилем требуется знать некоторые моменты, которые позволят избежать распространенных ошибок:

1. Устройство и работа сцепления при нажатии на педаль приводят к тому, что крутящий момент перестает передаваться на ведущие колеса и автомобиль, проехав некоторое время по инерции остановится, а двигатель будет работать и никогда не заглохнет.
2. Если в коробке передач включена нейтральная передача, автомобиль не будет двигаться, двигатель при этом тоже не заглохнет.

Педаль сцепления имеет три условных положения, в которых и происходят основные фазы работы системы:

• верхнее положение при не нажатой педали;
• среднее или рабочее положение. На разных автомобилях это положение может находиться выше или ниже от пола, поэтому при пересадке на новый автомобиль его нужно найти;
• нижнее положение при полностью выжатой педали.

Именно в среднем положении происходит соприкосновение диска с маховиком, во избежание излишнего износа деталей, соединять их нужно очень плавно. Главная ошибка новичков, знающих, что сцепление нужно отпускать постепенно: после достижения зацепления диска и маховика они резко бросают педаль, машина несколько раз дергается и глохнет.

Чтобы правильно тронуться, нужно выжать педаль сцепления, включить первую передачу, быстро отпустить педаль до среднего положения и в нем педаль задерживается приблизительно на три секунды. После того как машина проехала около одного метра, педаль полностью отпускается.

При переходе на повышенную передачу сцепление нужно отпускать быстро, причем, чем передача выше, тем быстрее отпускается педаль. Все эти навыки достигаются постепенно в результате многократных тренировок.

Видео:Как работает сцепление?

Начало движения автомобиля на подъеме

Многие водители-новички испытывают серьезные трудности при старте автомобиля на подъеме. Но, зная принцип работы сцепления механической коробки и последовательность действий, они будут делать это намного увереннее. Данную последовательность действий можно использовать, когда в машине плохо работает ручной тормоз:

• изначально выжимаются педали сцепления и тормоза при работающем на холостых оборотах двигателе;
• педаль сцепления медленно и плавно отпускается до тех пор, пока не почувствуется зацеп диска сцепления и трансмиссии, в этот момент автомобиль начинает подрагивать;
• снимается нога с педали тормоза, при этом автомобиль не покатится назад, поскольку сцепление действует, как тормоз;
• нажимается педаль газа, и автомобиль начинает катиться вперед.

Почему частично отпущенное сцепление заменяется собой педаль тормоза? Данный эффект – результат уловленного силового баланса между силой гравитационного притяжения и статической силы трения колес. Их неподвижность обеспечивается балансом силы двигателя, который толкает автомобили вперед и той же силой трения покоя. Но такая работа со сцеплением при остановках повышает износ фрикционного материала диска сцепления.

Заключение

Устройство муфты сцепления и системы переключения передач в любом автомобиле сложное, несмотря на простоту работы. Поэтому, чтобы избежать поломок, нужно знать принципы их правильной эксплуатации. В этом случае узел прослужит долго, позволяя избежать дорогостоящего ремонта, который потребует специальных навыков и оборудования.

Устройство автомобиля с механической коробкой передач в обязательном порядке предполагает наличие механизма сцепления в устройстве трансмиссии. При этом следует отметить важность данного узла, так как именно благодаря сцеплению передается крутящий момент от мотора на колеса, а также удается мягко и плавно трогаться с места и далее переключать передачи КПП.

Если просто, сцепление связывает коробку и двигатель, позволяя передавать усилие ДВС на трансмиссию. При этом, если возникает такая необходимость, сцепление позволяет «размокнуть» жесткую связь ДВС и КПП. В этой статье мы подробно рассмотрим, для чего нужно сцепление и как работает сцепление автомобиля, а также на что обратить внимание в рамках эксплуатации машины с МКПП.

Как работает сцепление и что делает педаль сцепления

Итак, как уже было сказано выше, сцепление можно считать основным связующим звеном между ДВС и коробкой передач. Давайте разберем его назначение и устройство. В первую очередь, механизм сцепления служит для соединения коробки передач с мотором. Также данный узел позволяет не только передавать, но и прерывать поток мощности от двигателя на коробку передач.

Если же водитель нажимает на педаль сцепления, диски сцепления размыкаются, тем самым прекращается передача крутящего момента. Так вот, размыкание дисков и прекращение передачи усилия от ДВС на КПП необходимо для включения передач.

Следовательно, принцип действия является таковым: во время нажатия на педаль сцепления диски между собой разводятся, вследствие чего можно переключиться на нужную передачу. После того, как водитель включил нужную передачу, педаль сцепления отпускается, диски смыкаются и мотор снова передает усилие, вращая колеса через трансмиссию.

Становится понятно, что механизм сцепления является немаловажным составляющим. Без сцепления автомобиль попросту не сможет начать свое движение, а в процессе езды переключать передачи будет достаточно сложно или невозможно. Например, без использования педали сцепления удается понизить передачу, что под силу опытному водителю.

Однако переключение на ступень выше без сцепления становится намного более сложной задачей. Также не следует забывать и о том, что такие переключения будут жесткими, в значительной степени возрастает риск повредить зубья шестерен коробки передач.

Для управления сцеплением используется исключительно левая нога. Еще возле педали сцепления есть площадка, куда левая нога убирается для отдыха в том случае, если нет необходимости выжимать сцепление. Данное решение позволяет исключить дискомфорт и онемение ноги, если ее удерживать над педалью в случае преодоления больших дистанций на 4-ой или 5-ой передаче, которые используется на трассе после набора скорости.

Также не рекомендуется держать ногу над педалью сцепления или ставить ногу на педаль, не нажимая на нее. В этом случае срок службы узла сцепления значительно сокращается, так как даже легкое нажатие приводит к тому, что сцепление смыкается не до конца и изнашивается.

Зачем сцепление необходимо для начала движения автомобиля с места

Начнем с того, что сцепление можно выжимать резко, однако отпускать педаль нужно плавно. При этом в самом начале движения, чтобы автомобиль максимально плавно тронулся с места, необходимо деликатное отпускание педали сцепления.

Если иначе, чем плавнее водитель отпускает педаль, тем «мягче» смыкаются диски, тяга от двигателя передается не резко, а постепенно, не создается ударных нагрузок и т.д. В дальнейшем, когда автомобиль начал движение, сцепление можно отпускать быстрее, однако слишком резко бросать педаль также не стоит.

Как правило, водители-новички, а также те, кто раньше ездил только на АКПП, определенное время учатся правильно отпускать сцепление. Важно контролировать педаль, выжимать сцепление до упора перед включением передачи, а также чувствовать момент начала смыкания дисков сцепления и тот момент, когда диски полностью сомкнулись. Это позволяет правильно стартовать с места, дозировать тягу педалью газа, не изнашивать мотор, сцепление и коробку.

Подведем итоги

Как видно, сцепление представляет собой важный и ответственный узел, который позволяет не только эффективно взаимодействовать с КПП, но и значительно увеличить ресурс самой коробки, двигателя и других элементов, агрегатов и узлов. При этом правильная работа водителя со сцеплением позволяет свести к минимуму рывки, удары и повышенные нагрузки при езде на автомобиле, который оборудован механической коробкой переключения передач.

В результате формируются уникальные навыки, которыми попросту невозможно овладеть при эксплуатации машины с коробкой автомат, робот или вариатор. По этой причине опытные водители и инструкторы рекомендуют с самого начала обучаться вождению на «механике» даже при условии того, что сегодня имеется отдельная возможность получить права на АКПП.

Сцепление автомобиля: назначение, виды, устройство, принцип работы. Частые неисправности сцепления в устройстве трансмиссии автомобиля, признаки неполадок.

Как отрегулировать педаль сцепления, для чего нужна регулировка: функции сцепления, регулировка педали сцепления (свободный ход и общий ход).

Сцепление: корзина, выжимной, диск сцепления. Назначение и устройство, принцип работы корзины сцепления. Как увеличить срок службы сцепления.

Диск сцепления: назначение и устройство. Как выполняется замена диска сцепления, самостоятельная замена данного элемента. Рекомендации.

Сцепление автомобиля и обзор конструкции: нажимной диск сцепления, ведомый диск, выжимной подшипник. Виды приводов сцепления на МКПП и коробках-робот РКПП.

Как реализовано сцепление в устройстве трансмиссии на автомобилях с АКПП по сравнению с механической или роботизированной КПП. Особенности и отличия.

Как правильно пользоваться сцеплением – принцип работы, как выжимать сцепление и отпускать педаль

Как правильно управлять автомобилем и как правильно нажимать на педали управления, учат в автошколах, но бывает такое, что и долгие годы шоферского опыта не приучают бережно относиться к сцеплению в машине – оно просто быстро изнашивается и требует замены (а без сцепления, пока его не заменишь авто не сможет ездить)

Для того чтобы понять, как правильно пользоваться автомобильным сцеплением, нужно хорошо представить схему его работы и предназначение отдельных составляющих, например, нажимного диска, который автомобилисты давно окрестили «корзиной».

Что такое автомобильное сцепление

Конструктивно сцепление (фрикционная муфта) в автомобиле предназначено для соединения и разъединения вала двигателя с автоматической или механической коробкой передач.

Это позволяет трогаться с места без резких рывков и обеспечивает плавное переключение скоростей на ходу, предотвращая перегрузку составляющих трансмиссии из-за изменения числа оборотов коленчатого вала.

Существуют разные конструкции приводов для передачи усилия от педали на нажимные механизмы, такие как механический, гидравлический и электрический.

Где находится сцепление в автомобиле

Назначение сцепления заключается в передаче крутящего момента с коленчатого вала двигателя к коробке передач, то конструктивно оно находится между двумя этими агрегатами.

Конкретное расположение может зависеть от компоновки базовых узлов, переднего или заднего привода трансмиссии, но в любом случае это будет спереди автомобиля под капотом.

Устройство сцепления автомобиля

Являясь соединительным узлом для передачи вращения, конструкция фрикционной муфты в автомобиле не отличается особой сложностью.

Основными составляющими являются: Нажимной диск – имеет выжимные пружины в основании и предназначен для соединения с маховиком. Из-за лепестковой конструкции получил у звание «корзинка» за сходство во внешнем облике. Ведомый диск – имеет муфту, лучевое основание и накладки.

Специальные демпферные пружины способствуют уменьшению тряски при переключении. Выжимной подшипник – находится на первичном валу и приводит в действие вилку привода. Некоторые конструкции могут использовать стопорные пружины для более надежной фиксации.

Педаль сцепления – с помощью нее водитель из кабины управляет рабочим процессом, передавая указание соединить или разъединить ведущий вал двигателя и коробку передач. В автомобилях с автоматической коробкой передач (АКПП) педали нет, работа системы происходит с помощью специального сервопривода.

Современные производители автомобилей, предлагают покупателям разные конструктивные варианты фрикционных муфт. Различия могут касаться: количества дисков – одно- или многодисковые системы; среды работы – сухие или влажные варианты; привода в действие – механические, гидравлические, электрические способы; способа нажатия на прижимной диск – сцепление с центральной диафрагмой или пружинами по кругу.

Для чего необходимо сцепление в автомобиле

Разобраться, как работает устройство сцепления машины, очень просто – пока педаль не нажата, ведущий и ведомый диски соприкасаются, передавая крутящий момент с маховика двигателя на коробку передач, а затем, через карданный вал – на колеса. Нажатие на педаль разъединяет диски, вращение перестает передаваться, и водитель может переключить скорость. Затем нужно медленно опускать нажим, чтобы не сжечь фрикционную муфту при слишком резком контакте дисков, при этом важно, не удерживать педаль в нажатом состоянии слишком долго.

Принцип работы сцепления

На словах это объясняется просто – фрикционная муфта обеспечивает взаимодействие маховика двигателя и коробки передач, обеспечивая их разъединения для переключения скоростей.

Но сколько же времени уходит у начинающих водителей, чтобы на практике освоить, как правильно выжимать педаль, чтобы был плавный и мягкий старт с места без рывков и дерганий.

Не один час пройдет, пока автолюбитель станет ездить хорошо, но не следует забывать, что маневры на дороге могут испортить сцепление вашего автомобиля.

Автомобиль с автоматической коробкой передач

В автоматическом варианте сцепление происходит по «мокрому» типу с помощью трансмиссионного масла, заключенного в гидротрансформатор и двух крыльчаток. Лопасти маховика увлекают за собой поток масла, которое закручивает насосное колесо – вот по такой схеме передается вращение в автоматической коробке передач (АКПП)

У такого автомобиля с автоматикой отсутствует педаль сцепления, поэтому в целом сам процесс вождения будет проще и легче (особенно много поклонников автоматической коробки среди женщин).

Автомобиль с механической коробкой передач

Фото: педаль сцепления – с левой стороны

В автомобиле педаль сцепления расположена в самой левой позиции из трех педалей – педаль в центре – это тормоз, педаль с правой стороны это – газ, левая педаль – это сцепление, – и с её помощью водитель управляет подключением двигателя к коробке передач.

Ручной режим работы требует большего внимания по сравнению с «автоматом», но для многих пользователей это дело привычки и вопрос цены.

Автомобиль с автоматом (АКПП) будет гораздо дороже при покупке и обслуживании, по причине которой, многие водители выбирают автомобили, с ручным управлением где есть педаль сцепления.

Правильное использование педали сцепления

Новичку будет полезно узнать, как правильно пользуются автомобильным сцеплением опытные автомобилисты и как работает сцепление.

Применяя простые рекомендации в повседневных поездках, новичок гораздо быстрее достигнет мастерства, если научится правильно переключать передачи и включать нужную скорость, снижая нагрузку на резину и тормозные диски.

Это касается таких моментов вождения, как кратковременные остановки, например, на светофоре и на поворотах.

Как правильно выжимать сцепление

По сути, правильное использование фрикционной муфты подразумевает четкое выполнение двух взаимосвязанных операций – педаль нужно нажать, а затем отпустить.

Простые советы подскажут вам, как правильно выжимать сцепление:

Педаль нажимается до упора и без задержек. Так как главное – это опыт, лучше не жалеть времени на тренировки, найдя для этого подходящую площадку и взяв в компанию опытного водителя.

В самом начале обучения важное значение имеет обувь – чтобы ощущения были более выраженными, она должна быть на тонкой подошве и без каблуков.

Как правильно отпускать сцепление

Ослабляя нажатие на педаль, водитель начинает соединять маховик двигателя и ведомый диск для передачи вращения на коробку передач.

Делать это надо очень аккуратно и плавно – есть несколько рекомендаций для начинающих автолюбителей, как отпускать сцепление, чтобы езда была максимально комфортной:

Педаль не должна быть выжатой долгое время, педаль необходимо постепенно отпускать без резких бросков, слегка задержавшись, когда она будет вдавлена наполовину.

Движение автомобиля нужно начинать с первой передачи. Трогаться со второй передачи можно только зимой, когда дорога или некоторые участки дороги очень скользкие (если на первой передаче трогаться по скользкому, то колеса будут буксовать, и трудно будет вообще стронутся с места).

Видео: Как правильно пользоваться сцеплением в автомобиле

Видео: Как правильно отпускать сцепление и работать с педалями в автомобиле

http://avtocity365.ru/ustrojstvo-i-ekspluatatsiya-avtomobilya/kak-rabotaet-stseplenie-v-avtomobile/
Источник Источник http://krutimotor.ru/dlya-chego-nuzhno-stseplenie-avtomobilya-mkpp/
Источник http://s-zametki.ru/spravochnoe-byuro/avtomobilnoe-stseplenie-kak-pravilno-polzovatsya

Центробежная муфта

– Принцип работы, основные детали Преимущества и недостатки

Центробежная муфта – тип муфты, в которой центробежная сила используется для соединения приводного вала двигателя с валом трансмиссии. Он расположен между маховиком двигателя и системой трансмиссии. Его основная функция заключается в соединении вала двигателя с валом коробки передач. Он работает более эффективно на более высоких скоростях.

Содержание

Основные части

Основные части центробежной муфты:

1.

Башмаки:

Башмаки скользящего типа, которые скользят по направляющим. Он состоит из фрикционной накладки на конце, и эта фрикционная накладка контактирует с барабаном во время зацепления.

2. Пружина:

Пружина используется для отключения сцепления, когда двигатель вращается с меньшей скоростью.

3. Крестовина или направляющие:

Крестовины устанавливаются на вал привода (двигателя) или вал двигателя. Пауки расположены на одинаковом расстоянии друг от друга. Равномерно расположенные означает, что если их четыре направляющих, то каждая направляющая отделена друг от друга на 90 градусов. Скользящие башмаки удерживаются между этими направляющими, и каждая направляющая удерживает пружину.

4. Фрикционная накладка:

Наружная поверхность скользящих башмаков имеет фрикционную накладку. Это помогает в захвате внутренней поверхности барабана.

5. Барабан:

Барабан сцепления действует как корпус, в котором заключены все части сцепления, включая скользящие колодки, направляющие, пружины и т. д. Он соединен с ведомым валом системы передачи или цепями или ремнем.

Читайте также:

• Гидравлическая муфта – основные детали, принцип работы и применение
• Что такое многодисковая муфта – основные детали, типы и работа
• Что такое конусная муфта и как она работает?

Принцип работы

Принцип работы полностью зависит от центробежной силы, создаваемой приводным элементом (двигателем или мотором). Центробежная сила используется для сцепления муфты с ведомым валом. Когда двигатель начинает вращаться, он создает центробежную силу, которая заставляет скользящие башмаки двигаться наружу. Фрикционная накладка башмаков соединяется с внутренней поверхностью барабана, и он приходит в движение. Поскольку барабан соединен с ведомым валом, мощность передается от вала двигателя к валу коробки передач и, наконец, к нагрузке.

Работа центробежной муфты

• При вращении двигателя внутренняя часть центробежной муфты начинает вращаться, но барабан остается неподвижным и мощность не передается. При более низкой скорости создаваемая центробежная сила недостаточна для преодоления усилия пружины. Таким образом, сцепление остается выключенным. Но по мере увеличения скорости увеличивается и центробежная сила, и теперь центробежная сила становится больше, чем сила пружины.
• Поскольку центробежная сила становится больше, чем сила пружины, это позволяет скользящим колодкам двигаться наружу против пружины и зацепляться с внутренней поверхностью барабана.
• Барабан начинает вращаться и передает крутящий момент от двигателя на ведомый вал трансмиссии.
• При увеличении нагрузки на двигатель его обороты уменьшаются и сцепление выключается.

Для лучшего понимания посмотрите видео ниже:

Читайте также:

• Как работает гидротрансформатор?
• Типы коробок передач – полное объяснение
• Как работает двигатель DTSi – объяснение?

Преимущества

• Он прост и требует меньше обслуживания.
• Недорого.
• Так как он автоматический, то ему не нужен необходимый механизм управления.
• Скорость зацепления можно регулировать, выбрав соответствующую пружину.
• Помогает предотвратить заглохание двигателя.

Недостатки

• В нем потеря мощности из-за проскальзывания и трения.
• Он не способен передавать большое количество энергии и скользит в условиях большой нагрузки.
• Проблема с перегревом.
• Его зацепление зависит от скорости приводного вала.

Применение

Центробежная муфта в основном используется в газонокосилках, мопедах, картингах, мини-велосипедах, бензопилах и т. д. Она также используется в некоторых парамоторах и лодках для поддержания работы двигателя во время остановки и отключения нагрузки во время запуска. и на холостом ходу.

В этой статье мы узнали о том, что такое центробежная муфта, ее основные части, работа, преимущества и недостатки при применении. Если вы нашли эту информацию полезной, не забудьте поставить лайк и поделиться ею.

Как работают пневматические муфты?

Захват. Вращение. Разъединить. Повторение.

С одной стороны, сцепление действительно так просто. Но пневматические муфты — это лишь один пример того, как несколько инновационных решений могут усложнить (и улучшить) процесс.

Итак, давайте начнем с основ:

Все сцепления — будь то механические, пневматические или гидравлические сцепления K&L — работают по существу одинаково и выполняют одну и ту же большую функцию.

Они работают для синхронизации двух вращающихся валов (скажем, трансмиссии автомобиля и двигателя), которые вращаются с разной скоростью.

Муфта может соединять два вала, блокируя их вместе для одновременного вращения, или разъединять валы для повторного вращения с разной скоростью (когда вы хотите остановить автомобиль, не выключая двигатель).

Существуют всевозможные технические модификации. Но включение сцепления (например, отпускание педали сцепления в автомобиле) почти всегда передает мощность от двигателя к другой части машины (например, к трансмиссии автомобиля).

Отключение обычно останавливает эту передачу мощности без остановки двигателя (что позволяет избежать остановки двигателя).

Если говорить более конкретно, когда сцепление включено в транспортном средстве, его диск сцепления обычно непосредственно соприкасается с чем-то вроде автомобильного маховика.

Для расцепления что-то вроде вилки выключения толкается тросом или гидравлическим поршнем. Это прижимает выжимной подшипник к середине диафрагменной пружины, которая оттягивает нажимную пластину от диска сцепления. Затем сцепление отпускается.

Муфты позволяют автомобилям переключать передачи, бензопилам работать на холостом ходу, сверлам вращать биты, а большим машинам работать с оптимальной мощностью.

Пневматические муфты

Конечно, основной особенностью всех пневматических машин является то, что такие устройства работают на чистом сжатом воздухе. Пневматические муфты ничем не отличаются.

В большинстве небольших транспортных средств используются механические сцепления, но пневматические сцепления предлагают удивительные преимущества для многих машин и ситуаций.

В тех случаях, когда механическая муфта выполняет все действия с движущимися материальными частями, пневматические тормозные муфты передают мощность от одной части машины к другой с помощью сжатого воздуха или других газов.

Пневматика — это отрасль техники, которая касается способов использования газов в механических целях. В большинстве пневматических машин используется самый простой газ — чистый воздух.

Другими словами, пневматика обычно описывает использование воздуха для перемещения вещей. В отличие от механических муфт (где всю работу выполняют твердые движущиеся части), пневматические муфты используют сильно сжатый воздух для передачи энергии от одной движущейся части машины к другой.

Например, вы знаете эти воздуховоды на въезде в банк?

Аналогичным, хотя и гораздо более простым способом, используется пневматика.
