Регулятор тормозных усилий

Регулятор тормозных усилий, в простонародье колдун, представляет собой механическое устройство, предназначенное для сброса избыточного давления в задних барабанных тормозах.

На автомобилях ВАЗ-2109, ВАЗ-2108, на ВАЗ-2114 и других переднеприводных моделях тольяттинского производства устанавливался в задней левой части кузова, под днищем, перед балкой задней подвески. Регулятор давления тормозов на модели ВАЗ-2107 и другой «классике» расположен справа по ходу движения автомобиля.

В новых транспортных средствах, оснащенных системой ABS и EBD, колдун не используется.

Содержание

1. Зачем нужен регулятор тормозных усилий
2. Как работает колдун
3. Возможные неисправности регулятора
4. Настройка регулятора тормозных усилий
5. Замена регулятора давления тормозов
6. Проверка

Зачем нужен регулятор тормозных усилий

Функцией регулятора является временное ослабление тормозной силы при резком торможении. Дело в том, что равномерно распределенное на заднюю и переднюю ось усилие способно привести к заносу автомобиля. Если же задние тормоза начинают работать чуть позже и слабее передних, подобного не происходит.

Исходя из вышесказанного, можно сделать вывод, что колдун является элементом системы безопасности автомобиля, отчасти сохраняющим его устойчивость на дороге при экстренном нажатии на педаль тормоза. На современных моделях эту функцию выполняет ABS. Именно поэтому в использовании на производстве технически устаревшего устройства сегодня нет необходимости.

Как работает колдун

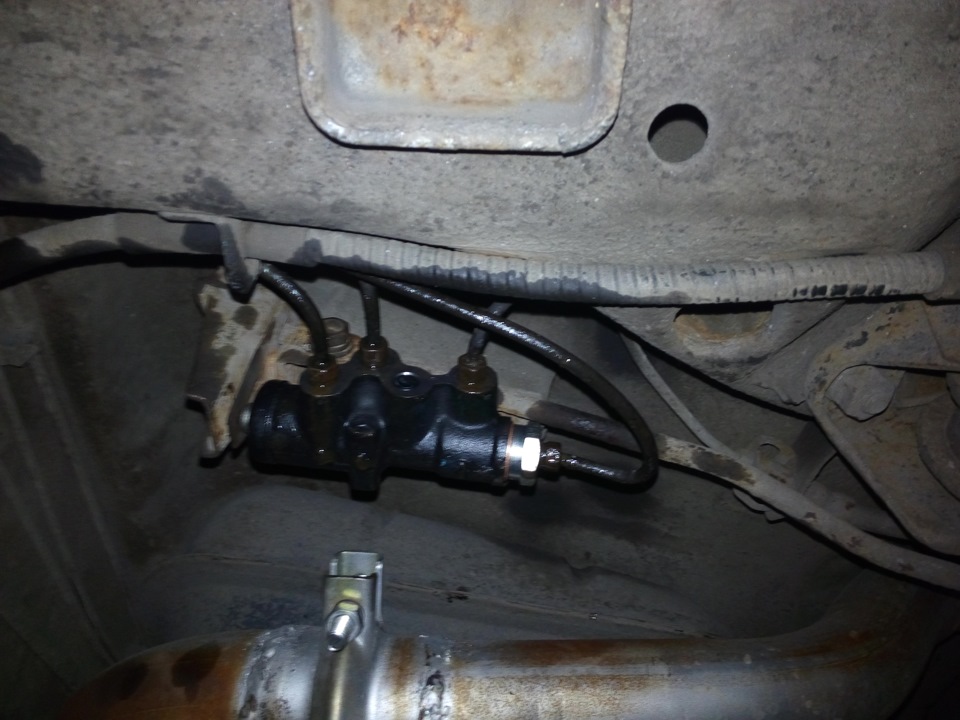

Сам по себе регулятор состоит из цилиндра, клапана, пружинки и штока. Последний связан с задней балкой, за счет чего и обеспечивается работа колдуна ВАЗ-2109. Также через регулятор давления задних тормозов проходят контуры с тормозной жидкостью. Для их крепления на устройстве предусмотрено 4 резьбовых входа.

Как работает регулятор-колдун на ВАЗ? Во время экстренного торможения передняя часть авто прижимается к земле, а задняя приподнимается. От этого приходит в движение шток регулятора, который перекрывает поступление жидкости в задние цилиндры. Пружинка, расположенная под клапаном, не дает ему закрыться полностью. Поэтому задние механизмы все же срабатывают, но позднее и слабее передних.

Таким способом осуществляется стабилизация траектории движения.

Возможные неисправности регулятора

В целом, неисправностей, которые могут возникать в колдуне, немного. К ним можно отнести:

• Заклинивание клапана;
• Разрегулированность положения;
• Протечки тормозной жидкости.

Разрегулированный колдун можно настроить. Определить необходимость регулировки можно по поведению машины при нажатии на тормоз. При неправильной настройке регулятора машину начинает бросать в сторону.

При заклинивании клапана или протечках жидкости механизм подлежит замене. Теоретически его можно отремонтировать. Однако процесс такого ремонта сложен и дорог, что делает его нерентабельным.

Настройка регулятора тормозных усилий

Регулировка колдуна должна производиться на эстакаде или смотровой яме. При этом автомобиль разгружают и загоняют на место проведения работ. Для выполнения манипуляции понадобится:

1. Накидной ключ на 13 или соответствующая головка;
2. Сверло диаметром 2 мм.

Чтобы отрегулировать колдун, гаечным ключом ослабляют болт его крепления к кронштейну рычага. Далее с помощью отвертки перемещают кронштейн до тех пор, пока получившийся зазор не позволит вставить в него подготовленное двухмиллиметровое сверло. После этого болт затягивают.

Как заменить регулятор давления задних тормозов (колдуна) на автомобилях Ваз-2170 Приора, Ваз-1118 Калина, Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115

Итак, в это статье мы подробно рассмотрим, как заменить регулятор давления задних тормозов на автомобилях Ваз-2170 Приора, Ваз-1118 Калина, Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115.

Причины замены регулятора давления задних тормозов

Замена регулятора давления производится по нескольким причинам, главными из которых являются: износ манжет (когда утекает тормозная жидкость), закисание поршня колдуна.

Если утечку тормозной жидкости вы сможете проверить по уровню тормозного бачка, то во втором случае придется воспользоваться чьей-то помощью.

Проверка регулятора давления тормозов на закисание:

Найдите помощника, который будет нажимать на педаль тормоза, в то время пока вы будете наблюдать за штоком регулятора давления (1), который должен выдвигаться с корпуса регулятора и воздействовать на пружинную пластину (2), прижимая ее к рычагу привода (3). Если при нажатии педали происходит следующая последовательность работы, то останется только подрегулировать «колдуна». Проверять регулировку колдуна желательно при каждом техническом осмотре, а также во время замены пружин и стоек, ремонтных работ с задней балкой.

Признаки исправного регулятора давления тормозов

На исправном регуляторе (3) не должно быть следов утечки тормозной жидкости, шток должен быть подвижным, а зазор между рычагом привода и пластиной должен составлять 2 мм.

Неисправный колдун

Если вы обнаружили не соответствие зазора между рычагом и пластиной (3) или неподвижность колдуна следует заняться его заменой или регулировкой.

Покупка запчастей регулятора давления задних тормозов

Очень хорошо зарекомендовал себя в работе колдун производства компании «ВИС», а вот от покупки колдуна фирмы «Fenox» лучше отказаться. Также вам понадобиться тормозная жидкость 400-500 мл., так как вам необходимо будет прокачать тормозную систему, а еще часть тормозной жидкости просто уйдет. Еще вам понадобиться WD-40.

Инструмент для замены регулятора давления задних тормозов (фото 4)

• Ключи для штуцеров тормозных трубок на 10;
• Торцевой и накидной ключи на 13;
• Монтажная лопатка;
• Отвертка;
• Резиновые колпачки со штуцеров прокачки тормозных цилиндров;
• Щуп;
• Металлическая пластина толщиной 2 мм;
• Сверло;
• Металлическая щетка.

Работы следует проводить на эстакаде или в смотровой яме.

Как заменить колдун (регулятор давления задних тормозов) на автомобилях Ваз-2170 Приора, Ваз-1118 Калина, Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115.

1. Для начала металлической щеткой зачистите резьбовые соединения и штуцеры тормозных трубок, которые прикручены к колдуну. После зачистки воспользуйтесь WD-кой и дайте штуцерам откиснуть.
2. Снимите скобу фиксатор и отнимите рычаг привода колдуна от задней балки (5).

     3. Дальше мы должны сорвать штуцера при помощи ключа для тормозных трубок (7).

     4. Пометьте тормозные трубки для правильной установки на новый колдун.

     5. Открутите штуцера и заглушите их резиновыми заглушками (8).

     6. Открутите гайки крепления кронштейна регулятора давления тормозов (9).

     7.Снимите колдун с кронштейном.

     8. Открутите регулятор от кронштейна (10).

     9. Закрепите новый, не затягивайте.

     10. Установите новый колдун на место.

     11. Подключите к нему трубки и затяните штуцера трубок.

     12. Закрепите рычаг привода регулятора давления задних тормозов к задней балке, проверьте, чтобы скоба-фиксатор обжала рычаг (11 и 12).

     13. Прокачка тормозной системы.

     14. Регулировка колдуна.

Как отрегулировать колдун (регулятор давления задних тормозов) на автомобилях Ваз-2170 Приора, Ваз-1118 Калина, Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115.

1. Берем ключ на 13 и монтажной лопаткой надавливаем на штифт, чем обеспечиваем расстояние между рычагом привода и пластиной 2 мм, затем при помощи ключа на 13 затяните регулировочный болт.
2. Проверьте зазор при помощи щупа, металлической пластины или сверла. Если все нормально затяните второй болт.

Все, на этом замена и регулировка колдуна (регулятора давления задних тормозов) на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115, Ваз-1118 Калина, Ваз-2170 Приора завершена. Много времени у нас эта регулировка не забрала. Вся сложность процедуры в откручивании тормозных трубок, ну и в конце процедуры будешь весь испачканный тормозной жидкостью, поэтому соответствующе одевайтесь. Удачной замены.

ВАЗ-2110, тормозная система: схема

В статье описана конструкция автомобиля ВАЗ-2110: тормозная система, основные узлы и механизмы. Вы узнаете об общей схеме привода, устройстве всех элементов.

Общая конструкция

Тормозная система ВАЗ-2110 устроена таким образом, что колодки приводятся в действие за счет давления в трубках. В баке два контура, специальный регулятор давления, вакуумный усилитель и датчик уровня жидкости. В случае выхода из строя одной цепи, другая останется работоспособной. Конечно, эффективность торможения резко упадет. Также следует отметить, что на передние колеса «десятки» установлены вентилируемые тормозные диски.

Конструкция также предусматривает наличие индикатора износа колодки. На заднем колесе установлены барабанные тормоза с приводом от двухпоршневого цилиндра. Также имеется механизм, который автоматически регулирует зазор между барабаном и тормозными колодками. Основа системы — это главный цилиндр, закрепленный на вакуумном усилителе. В верхней части ГТЦ расположен расширительный бачок, в котором находится крышка со встроенным указателем уровня.

Главный тормозной цилиндр

Является тормозной системой ВАЗ-2110 из нескольких узлов, но основным является цилиндр, давление в трубках которого увеличивается. В цилиндрах поршни движутся последовательно. Ближайший к вакуумному усилителю создает давление на правый передний и левый задний тормозные механизмы. Второй поршень приводит в действие суппорты левого переднего и правого заднего тормозов. Обратите внимание, что манжета, которая надевается на поршни, одинаковая. Они имеют диаметр 20,64 мм. Но есть уплотнительное кольцо, работающее под низким давлением. Он расположен на поршне, ближайшем к усилителю тормозов. Кроме того, у него есть канавка.

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот наиболее распространенные причины, которые приводят к расходу масла в двигателе…

Как устроена выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, данная система состоит из семи…

Бустер

Схема тормозной системы ВАЗ-2110 предусматривает наличие вакуумного усилителя. С ним увеличивается усилие, которое прикладывается к педали. Усилитель находится между педалью и цилиндром. Соединение осуществляется с помощью двух шпилек. Конструкция предполагает разборку, поэтому в случае поломки устройство необходимо сразу же заменить на новое.

Для проверки вакуумного усилителя необходимо заглушить двигатель и несколько раз нажать на педаль тормоза. Затем нажмите педаль до упора, запустите двигатель и обратите внимание на то, что произойдет. Если педаль ушла вперед, вакуумный усилитель полностью исправен. Конечно, в том случае, если будут видны небольшие дефекты. Также стоит отметить, что устройство не будет функционировать или его эффективность значительно снизится, если нарушена герметичность шланга, соединяющего его с выпускным коллектором. При наличии такого дефекта на ВАЗ-2110 тормозная система будет работать плохо.

Регулятор давления

Для задних тормозов предусмотрен регулятор давления. Крепится скобой к левой задней стороне кузова автомобиля. И один из болтов выдает вилку крепления кронштейна привода контроллера. Отверстия овальные. За счет этого кронштейн можно перемещать рядом с регулятором. Это изменяет силу, действующую на поршневой механизм.

При увеличении нагрузки на заднюю часть автомобиля на рычаг влияет величина усилия. При этом оно передается на поршень. При нажатии на педаль тормоза жидкость пытается вытолкнуть поршень. Но он препятствует силе, действующей на рычаг. Далее идет отделка тормозной системы. На заднюю ось не осуществляется тормозное усилие. В результате не допускается блокировка задних колес. Схема тормозной системы ВАЗ-2110 демонстрирует движение жидкости по трубкам.

При увеличении нагрузки на заднюю ось колеса и дорога имеют максимальную степень сцепления. С помощью регулятора подать большее давление в цилиндры задних колес. При нагрузке, действующей на задние колеса, давление становится ниже. На корпусе есть небольшое отверстие, которое закрывается заглушкой. Если вы обнаружите утечку жидкости оттуда, значит, есть утечка в уплотнительных кольцах.

Как заменить главный цилиндр

Необходимо обеспечить доступ к цилиндру для снятия обивки в моторном отсеке. Для этого откручиваем три винта на ВАЗ-2110. Тормозная система, выход из строя которой рассматривается в статье, спрятана под обивкой. Следует отметить, что полностью удалять нет необходимости. Совсем немного, чтобы разогнуться. После доступа к цилиндру необходимо отсоединить датчик уровня жидкости. Затем необходимо открутить крышку расширительного бачка. Шприцем с грушей или откачайте всю жидкость. После этого откручиваем от цилиндра штуцеры трубок. Убери их.

Теперь можно открутить две гайки, которые с помощью крепления ГТЦ к корпусу вакуумного усилителя. Снимите цилиндр вместе с расширительным бачком. Для демонтажа последнего корпуса достаточно поддеть его отверткой. Установите главный тормозной цилиндр в обратном порядке. Необходимо прогрунтовать систему. Однако практически любой ремонт тормозной системы ВАЗ-2110 заканчивается прокачкой.

Как снять усилитель мощности

Как и в предыдущем разделе, снимите обивку. Также потребуется снять накладки, установленные на лобовом стекле. Для обеспечения попадания воздуха в гидросистему не нужно отсоединять трубопровод от ГТЦ. Затем откручиваем две гайки, которыми производилось крепление цилиндра к усилителю тормозов. Возьмите GIZ в переднюю часть автомобиля — постарайтесь не сломать тормозные магистрали.

После этого необходимо отсоединить шланг от впускного коллектора. Продвигаясь дальше в салон, отсоединяем провода, затем откручиваем четыре гайки, которыми крепился кронштейн педали тормоза. Теперь можно снять усилитель тормозов с педалью.

Как заменить передние колодки

Довольно надежная тормозная система автомобиля ВАЗ-2110, но колодки все равно со временем стираются. Чтобы заменить их, вам нужно подвесить передние колеса. Снимите колесо, затем отогните край пластины, на которой закреплен нижний болт крепления суппорта к ступице. Далее, открутив болт с помощью отвертки, поднимите суппорт в сборе вверх. Теперь вы можете легко вытащить колодки. Обратите внимание, что новый комплект будет проблематичным, так как поршень находится в вытянутом состоянии. Это должно быть с нажатием газового ключа, чтобы заблокировать.

Если нет подходящего ключа, необходимо установить внешнюю накладку. Затем следует опустить суппорт в исходное положение и установить монтажную лопатку между диском и поршнем. С его помощью последний запрессовывается в суппорт. Сборку следует проводить в обратном порядке.

Замена задних тормозных колодок

Для определения состояния задних колодок нет необходимости разбирать весь механизм. Это специальное смотровое окно. Надо выдернуть заглушку, тогда можно определить какой толщины накладные. Учтите, что допустимая минимальная толщина составляет полмиллиметра. На автомобиле ВАЗ-2110 тормозная система выполнена по стандартной схеме, аналогичной используемой на большинстве машин.

Сначала нужно повесить и снять заднее колесо. Во-вторых, ослабьте трос стояночного тормоза, снимите штифты и, поворачивая тормозной барабан небольшой киянкой, нанесите легкие удары в конце. Затем можно снять барабан. С помощью отвертки отсоединяем верхнюю пружину, затем направляющую и опускаем. Затем нужно вывести из зацепления наконечник троса стояночного тормоза. Затем сняли шплинт с оси рычага стояночного тормоза. Затем можно установить новые колодки в обратном порядке.

Заключение

Ремонт несложный, если знать как работает тормозная система ВАЗ-2110. Для всех мероприятий вам понадобится стандартный набор инструментов и всего один специальный ключ на 8 обжимных клемм. Называется «ключ для тормозной магистрали». С его помощью легко открутить фитинги.
