Расчет компрессии по степени сжатия: Какая компрессия должна быть в двигателе и как ее проверить?

Как рассчитать компрессию по степени сжатия

Геометрическая степень сжатия (СЖ) – это отношение полного объема пространства над поршнем, когда он находится в НМТ (нижней мертвой точке) к объему камеры сгорания. Полный объем камеры сгорания (КС) складывается из: объема КС в головке блока цилиндров, объема КС в поршне, объема отверстия под цилиндр в прокладке ГБЦ (в ее сжатом состоянии), объема, образующегося из-за недохода поршня до плоскости блока цилиндров в ВМТ. Если у поршня имеется вытеснитель, его объем в расчеты входит со знаком минус (аналогично, если поршень имеет выход из блока в ВМТ, что допустимо в некоторых случаях).

Не путайте степень сжатия с компрессией.

Не путайте геометрическую степень сжатия с динамической.

Степень сжатия в двигателе автомобиля

Расчет степени сжатия и объема мотора

Расчет двигателя

Расчет степени сжатия и объема мотора

b = диаметр цилиндра;

Vc = объём камеры сгорания, то есть, объём, занимаемый бензовоздушной смесью в конце такта сжатия, непосредственно перед поджиганием искрой; часто определяется не расчётом, а непосредственно измерением из-за сложной формы камеры сгорания. 1.2=15.8

Детонация в двигателе — изохорный само ускоряющийся процесс перехода горения топливовоздушной смеси в детонационный взрыв без совершения работы с переходом энергии сгорания топлива в температуру и давление газов. Фронт пламени распространяется со скоростью взрыва, то есть превышает скорость распространения звука в данной среде и приводит к сильным ударным нагрузкам на детали цилиндра — поршневой и кривошипно-шатунной групп и вызывает тем самым усиленный износ этих деталей. Высокая температура газов приводит к прогоранию днища поршней и обгоранию клапанов.

Понятие степени сжатия не следует путать с понятием компрессия, которое обозначает (при определённой конструктивно обусловленной степени сжатия) максимальное давление, создаваемое в цилиндре при движении поршня от нижней мёртвой точки (НМТ) до верхней мёртвой точки (ВМТ) (например: степень сжатия — 10:1, компрессия — 14 атм.).

О спортивных автомобилях

Двигатели гоночных или спортивных автомобилей, снабженными тюнингованными и спортивными автозапчастями , работающих на метаноле имеют степень сжатия, превышающую 15:1, в то время как в обычном карбюраторном двигателе внутреннего сгорания степень сжатия для неэтилированного бензина как правило, не превышает 11. 1:1.

В пятидесятые — шестидесятые годы одной из тенденций двигателестроения, особенно в Соединенных Штатах Америки, было повышение степени сжатия, которая к началу семидесятых на американских двигателях нередко достигала 11-13:1. Однако это требовало соответствующего бензина с высоким октановым числом, что в те годы могло быть получено лишь добавлением ядовитого тетраэтилсвинца. Введение в начале семидесятых годов экологических стандартов в большинстве стран привело к остановке роста и даже снижению степени сжатия на серийных двигателях.

В наше время для улучшения двигателя и автомобиля в целом используются тюнингованые автозапчасти и естественно они должны устанавливаться на профессиональных автосервисах .

Степень сжатия — отношение полного объёма цилиндра (надпоршневого пространства цилиндра двигателя внутреннего сгорания при положении поршня в нижней мёртвой точке, НМТ) к объёму камеры сгорания (надпоршневого пространства цилиндра при положении поршня в верхней мёртвой точке, ВМТ).

ε <displaystyle varepsilon >

= V h + V c V c <displaystyle ;=<frac

+V_>>>> , где V h <displaystyle V_> — объём хода поршня, V c <displaystyle V_> — объём камеры сгорания.

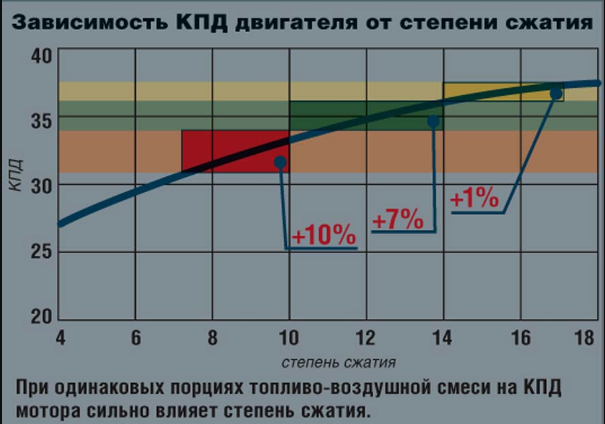

Увеличение степени сжатия требует использования топлива с более высоким октановым числом (для бензиновых ДВС) во избежание детонации. Повышение степени сжатия в общем случае повышает его мощность, кроме того, увеличивает КПД двигателя как тепловой машины, то есть, способствует снижению расхода топлива.

Степень сжатия, обозначаемая греческой буквой ε <displaystyle varepsilon >

, есть величина безразмерная. Связанная с ней величина — компрессия — зависит от степени сжатия, от природы сжимаемого газа и от условий сжатия. При адиабатическом процессе сжатия воздуха зависимость эта выглядит так:

P = P 0 ∗ ε γ <displaystyle P=P_<0>*varepsilon _<gamma >>

, где γ = 1 , 4 <displaystyle gamma =1,4> — показатель адиабаты для двухатомных газов (в том числе воздуха), P = P 0 <displaystyle P=P_<0>> — начальное давление, как правило, принимается равным 1.

Из-за неадиабатичности сжатия в двигателе внутреннего сгорания (теплообмен со стенками, утечки части газа через неплотности, присутствия в нём бензина) сжатие газа считают политропным с показателем политропы n=1,2.

При ε <displaystyle varepsilon >

=10 компрессия в лучшем случае должна быть 10 1,2 =15,8

Детонация в двигателе — изохорный самоускоряющийся процесс перехода горения топливо-воздушной смеси в детонационный взрыв без совершения работы с переходом энергии сгорания топлива в температуру и давление газов. Фронт пламени распространяется со скоростью взрыва, то есть превышает скорость распространения звука в данной среде и приводит к сильным ударным нагрузкам на детали цилиндро-поршневой и кривошипно-шатунной групп и вызывает тем самым усиленный износ этих деталей. Высокая температура газов приводит к прогоранию днища поршней и обгоранию клапанов.

Понятие степени сжатия не следует путать с понятием компрессия [1] , которое обозначает (при определённой конструктивно обусловленной степени сжатия) максимальное давление, создаваемое в цилиндре при движении поршня от нижней мёртвой точки (НМТ) до верхней мёртвой точки (ВМТ) (например: степень сжатия — 10, компрессия — 15,8 атм. ).

Интересные факты [ править | править код ]

Двигатели гоночных автомобилей, работающих на метаноле, имеют степень сжатия, превышающую 15 [ источник не указан 2419 дней ] ; в то время как в обычном карбюраторном ДВС степень сжатия для неэтилированного бензина как правило не превышает 11,1.

В настоящее время только компания Mazda серийно производит бензиновые двигатели Skyactiv-G со степенью сжатия 14, которые устанавливаются на такие автомобили, как Mazda CX-5 и Mazda 6. Однако необходимо понимать, что это геометрическая степень сжатия, фактическая же примерно равна 12, так как двигатель работает по циклу Аткинсона, то есть смесь начинает сжиматься после позднего закрытия клапанов и сжимается в 12 раз. Эффективность такого мотора по мощности и крутящему моменту обуславливается таким понятием как степень расширения, которая обратна геометрической степени сжатия.

В 1950-60-е года одной из тенденций двигателестроения, особенно в Северной Америке, было повышение степени сжатия, которая к началу 1970-х на американских двигателях нередко достигала 11-13. Однако, это требовало соответствующего бензина с высоким октановым числом, что в те годы могло быть получено лишь добавлением ядовитого тетраэтилсвинца. Введение в начале 1970-х годов экологических стандартов в большинстве стран привело к остановке роста и даже снижению степени сжатия на серийных двигателях.

Что такое компрессия и степень сжатия двигателя

О компрессии двигателя знают практически все автовладельцы. Увы, но до сих пор многие из них продолжают путать это понятие со степенью сжатия. Действительно, эти характеристики тесно связаны между собой, однако их ни в коем случае нельзя сравнивать, поскольку каждая из них играет собственную роль в работоспособности двигателя. Чем же отличается компрессия от степени сжатия, и что связывает эти два показателя? Рассмотрим всё по порядку.

Максимальная компрессия возникает в конце такта

Содержание

  • Понятие компрессии
  • Причины низкого давления
  • Методы увеличения компрессии
  • Определение степени сжатия

Понятие компрессии

Чтобы наиболее подробно охарактеризовать значение компрессии, необязательно обращаться к справочникам и терминологии. Достаточно лишь запомнить то, что компрессия – это максимальное давление в цилиндре, возникающее в самом конце такта сжатия. Величина этого давления может измеряться в различных единицах, но наибольшее распространение получило измерение в атмосферах. Стоит сразу отметить, что компрессия не является постоянной величиной, как степень сжатия двигателя, и изменяется в меньшую сторону по мере его износа. Но об этом немного позже.

Что же касается величины оптимального давления в цилиндрах, то для определенной модели двигателя она индивидуальна и зависит от его объема. Чтобы иметь максимальное представление о разнице этих показателей, достаточно взглянуть на приведенную ниже таблицу:

Модель двигателяОбъемДавление (атмосфер)
ЯМЗ 23611,15 л34―37
ЕВРО-411,76 л33―39
Lexus ES300 (б/у)3 л15―16
ВАЗ 21011,6 л10―13
Д2404,75 л25―29

Причины низкого давления

Как уже было упомянуто выше, показатель компрессии зависит от износа двигателя. В связи с этим могут возникать различные причины, из-за которых давление в цилиндре может значительно сократиться. К основным таким причинам можно отнести следующие:

  • механический износ поршневой системы. В этом случае на всех деталях, находящихся в непосредственном контакте между собой, возникают микроцарапины и выбоины. Происходит это в основном по причине использования некачественного топлива, после сгорания которого остается осадок, пагубно влияющий на стенки цилиндра и поршня;
  • залегание или заклинивание уплотнительных колец. Причина ― некачественный бензин. По мере накопления остатков гари кольца буквально приклеиваются к пазам на поршне и не могут должным образом разжиматься при нагреве, что и приводит к потере давления;
  • сколы. Поскольку любая составляющая поршневой системы имеет временной предел своей эксплуатации, рано или поздно наступает усталость металла, в результате которой от деталей начинают откалываться мелкие частицы, способные привести не только к потере давления, но и к серьезной поломке двигателя в целом.

Методы увеличения компрессии

Пожалуй, прежде чем задаваться вопросом, как увеличить компрессию двигателя, следует определить первопричину падения давления в цилиндре, и только после этого приступить к устранению неисправности. На сегодняшний день существует несколько способов решения этой проблемы, которые применяются в зависимости от того или иного случая. Начнем с самой распространенной причины снижения компрессии – с износа поршневой системы.

Урвоень компрессии зависит от износа поршневой системы

Поскольку проблема износа цилиндро-поршневой группы двигателя связана с неплотным прилеганием деталей друг к другу, решить эту проблему можно инновационными способами. На рынке можно найти большое разнообразие различных присадок, с помощью которых можно нарастить на изношенный участок металла необходимую толщину, которой вполне хватит для увеличения компрессии. Кроме того, некоторые материалы, из которых изготовлены такие присадки, способны удерживать в себе моторное масло, благодаря чему давление увеличивается еще больше. Однако такой метод следует использовать лишь тогда, когда вы точно уверены в причине неисправности. К примеру, использование присадок при залегании поршневых колец никак не повлияет на ситуацию или же вовсе её усугубит. Поэтому крайне важно провести тщательную диагностику перед ремонтом. О том, какая компрессия должна быть у модели вашего двигателя, можно прочитать в его технической документации. Исходя из этого, следует делать определенные выводы касательно возможных причин поломки.

Что касается заклинивания или «закоксованности» поршневых колец, то здесь используются иные методы. Можно сказать, что даже старые, но весьма эффективные. Увеличить компрессию в таком случае достаточно просто. Необходимо отвинтить свечи, залить в каждое отверстие около 100 грамм моторного масла и подождать около часа. Чистое масло размягчит накопленную гарь, и при следующем запуске двигателя она попросту выработается. Если вы знаете, какая должна быть компрессия двигателя вашего авто, то можно сравнить её с показателями после проведения этой процедуры, измерив величину манометром. Если изменений нет, то, вероятно, причина кроется в механическом повреждении, поэтому единственным выходом из ситуации станет посещение мастерской.

Определение степени сжатия

Мы уже определили, что компрессией является уровень давления в цилиндрах. А что же такое степень сжатия? На самом деле, все очень просто. Степень сжатия двигателя – это отношение рабочего объема всего цилиндра к объему камеры сгорания. Исходя из этого, следует сразу отметить, что эта величина постоянна для марки вашего двигателя, она не измеряется ни в каких единицах, поэтому сравнивать её с компрессией не имеет никакого смысла. Также этот параметр напрямую влияет на мощность двигателя. Чем он больше, тем выше давление над поршнем, и, соответственно, выше крутящий момент.

Замер степени компрессии

Более того, зная степень сжатия, можно легко определить, какая именно компрессия должна быть на вашем двигателе. Для этого необходимо этот параметр умножить на 1,4 атмосферы. Результат получится, конечно, приблизительным, однако, на него можно полагаться как на оптимальную приблизительную величину давления.

Чтобы узнать степень сжатия, достаточно выполнить три простых шага:

  1. Измерить рабочий объем цилиндра. Для этого необходимо разделить его общий литраж на количество цилиндров. Например, если ваш четырехцилиндровый двигатель имеет размер в 1100 кубов, то рабочий объем будет равен 275 см3.
  2. Измерить размер камеры сгорания. Эту процедуру необходимо выполнять, когда поршень находится в верхней метровой точке. После этого можно воспользоваться обычным шприцем, в который набрано моторное масло. Зафиксировав количество вылитого масла, вы получите необходимый показатель.
  3. Разделить первый результат на второй. Полученное число и будет степенью сжатия двигателя.

Итак, сделав определенные выводы, можно смело сказать, что компрессия двигателя и степень сжатия – это две абсолютно разные вещи. Зная эти базовые понятия, вам будет намного проще определить те или иные проблемы, связанные с цилиндро-поршневой системой любого мотора.

Калькулятор сжатия

Инструкции: Введите значение в незаштрихованные поля ниже, поскольку они относятся к вашему двигателю.
Примечание: Для поршней НИЖЕ блока в ВМТ — значение в рамке должно быть ПОЛОЖИТЕЛЬНЫМ числом (0,000) )
Примечание: Для тарельчатого поршня — значение в рамке должно быть ПОЛОЖИТЕЛЬНЫМ числом (0,0)
Примечание: Для КУПОЛЬНОГО поршня — значение в рамке должно быть ОТРИЦАТЕЛЬНЫМ числом (-0,0)
Примечание: Манипулируйте объемами КУПОЛА/БЛЮДА И ПОРШНЯ к ПАЛУБЕ, чтобы получить желаемое соотношение.

Введите количество цилиндров вашего двигателя

Отверстие Готовая расточка вашего двигателя
Ход Ход коленчатого вала ваших двигателей
Длина стержня Упр. к тр. длина ваших шатунов
Отверстие под прокладку Диаметр отверстия прокладки головки
Комп. Прокладка Толщина прокладки прессованной головки
Высота блока От центра отверстия коренного подшипника до верха блока
Верхнее кольцо вниз Верх 1-е кольцо к верху поршней
(ПЛОСКИЙ)
Объем камеры Объем камеры ГБЦ в СС
Объем купола/тарелки КУПОЛ (-) или БЛЮДО (+) об. (теоретическая) в CC
Поршень к деке Верх БЛОК к верху поршня
(ПЛОСКИЙ) @ ВМТ

Нажмите «Рассчитать»

для результатов измерений.

Общий объем



Объем цилиндра

Общий объем цилиндров в кубических сантиметрах =

Объем клиренса

Все действующие тома над блочной палубой @ ВМТ в CC =

Объем прокладки

Объем прокладки ГБЦ в кубических сантиметрах =

Объем верхнего кольца

Общий объем над верхним кольцом при ВМТ в СС =

Объем палубы

Объем площади над поршнями в ВМТ в кубических сантиметрах =

Верхняя земля поршня

Диаметр верхней поверхности поршня для расчета объема =

1/2 хода

1/2 хода коленчатого вала вашего двигателя в дюймах =

Сжатие Ht.

Упр. от поршневого пальца до верхней части поршня (FLAT) в дюймах =

Кубические дюймы

Объем двигателя в кубических дюймах =

Для

учитывая размеры, ваша степень сжатия =

Калькулятор степени сжатия двигателя (CR)

Калькулятор степени сжатия двигателя (CR)

Для этого документа требуются браузеры с поддержкой JavaScript; убедитесь, что ваш способен и, возможно, только выключен.

Этот калькулятор требует использования браузеров с поддержкой Javascript . Введите обозначение измерения либо в дюймах, 1, либо в миллиметрах, 2. Введите диаметр отверстия цилиндра. Введите длину хода поршня. Нажмите «Рассчитать смещение». Значение будет возвращено в CR, коэффициент сжатия из ВСЕХ входных значений, кроме общего объема. Вы также можете рассчитать общий объем по диаметру отверстия, ходу и CR. Это возвращенное значение объема должно быть измерено с поршнем в верхней мертвой точке, со всеми закрытыми клапанами и с установленной прокладкой головки блока цилиндров, или Рассчитать объем камеры сгорания из ВСЕХ входных значений, кроме объема камеры сгорания и общего объема, путем ввода необходимых значений и нажав соответствующую кнопку «Рассчитать». Чтобы сделать другое, нажмите кнопку «Очистить значения» и введите новый набор значений. Расчетная точность текущих браузеров с поддержкой Javascript обычно составляет 16 мест.

Введите обозначение диаметра/хода Тип

1 = дюймы 2 = миллиметры

Введите размер отверстия цилиндра

Введите длину хода поршня

Введите диаметр отверстия под прокладку головки блока цилиндров

Введите толщину сжатой прокладки головки блока цилиндров

Введите объем камеры сгорания в кубических единицах

Введите объем купола поршня в кубических сантиметрах

Отрицательный для выпуклых поршней (используйте ‘-‘)

Введите зазор поршня

Отрицательный, если ВЫШЕ колоды (используйте «-»):



Расчетная степень сжатия двигателя

:1

Общий водоизмещающий объем

куб.
