Радиатор охлаждения масла
2.09.2014 /
25.04.2018
•
9970 /
2117
Масляный радиатор нужен далеко не на каждом силовом агрегате. Обычно такие охладители масла могут с завода стоять на спортивных авто, двигатели которых являются форсированными, высокооборотистыми, оснащены турбонаддувом и рассчитаны на работу в режимах максимальных нагрузок.
Охладитель моторного масла (масляный радиатор, маслокулер) является решением, которое позволяет эффективно охлаждать рабочую жидкость системы смазки ДВС. При этом данное устройство можно встретить далеко не на всех автомобилях, тем более штатно.
Конструкторы при разработке того или иного силового агрегата изначально просчитывают возможный нагрев масла. Получается, если машина эксплуатируется в обычных условиях, а сам мотор не форсированный, тогда температура масла в двигателе обычно находится в допустимых пределах.
Однако ситуация меняется тогда, когда, например, двигатель тюнингованный (замена распредвала на спортивный и т.
п.), на атмосферный мотор была установлена турбина, агрегат часто или постоянно раскручивается до предела, сдвинулись обороты отсечки и т.д. В этом случае температура смазки существенно повышается и многие водители устанавливают комплект маслокулера для того, чтобы реализовать лучшее охлаждение масла в двигателе. Давайте рассмотрим принцип работы этого устройства и его конструкцию более подробно.
Масляный радиатор двигателя: 1 и 4 — шланги; 2 — масляный радиатор; 3 — бачок; 5 — кран; 6 — штуцер с предохранительным (ограничительным) клапаном
Масляные радиаторы двигателя по конструкции аналогичны трубчато-пластинчатым радиаторам системы охлаждения или выполнены из оребренных трубок. Через радиатор масло прокачивается либо самостоятельным масляным насосом (секцией), либо отбирается из главной магистрали, питаемой основным насосом через жиклер. Секцию насоса, подающего масло в радиатор, снабжают перепускным клапаном, отрегулированным на избыточное давление (0,12 МПа).
Если радиатор питается от общего насоса, то в смазочную систему вводят предохранительный клапан, который отключает радиатор при понижении давления в системе до 0,1 МПа.
Масляный охладитель двигателя: для чего нужен
Прежде всего, значительное увеличение нагрузок на мотор означает то, что в ряде случаев возникает и необходимость дополнительно охлаждать масло в двигателе. Масло часто перегревается именно тогда, когда двигатель раскручивается до максимальных оборотов и достаточно долго работает в таком режиме.
Также к перегреву масла может приводить и агрессивный стиль езды (частое раскручивание ДВС до отсечки). В этом случае смазке после понижения оборотов попросту недостаточно времени для остывания.
Если же двигатель форсированный, в этом случае температура масла заслуживает повышенного внимания. Не трудно догадаться, что тюнингованный мотор не был изначально рассчитан на такие нагрузки. Естественно, увеличивается и уровень тепловыделения, при этом теплоотвод остается штатным.
Обратите внимание, приведенная выше информация не означает, что любой двигатель после форсирования или работы в режимах максимальных нагрузок перегреется. Дело в том, что одни моторы имеют предрасположенность к перегреву масла и самого ДВС, тогда как другие нет. При этом хотя бы дополнительный контроль температуры масла лишним никак не будет.
Для этого можно на начальном этапе установить датчик температуры и давления масла в двигателе. Как известно, такими датчиками многие автомобили штатно не оснащаются. Все, на что может рассчитывать водитель, это загорание сигнальной лампочки давления масла на панели приборов тогда, когда давление масла сильно упадет.
При этом не обязательно гнаться за дорогими высокоточными приборами типа Defi и т.п. Для мониторинга общей картины происходящего в масляной системе ДВС вполне подойдет дешевый или средний вариант. Также добавим, что специалисты рекомендуют обязательно ставить не только температурный датчик, но и датчик давления масла.
Причина — после нагрева масло разжижается, что закономерно приводит к падению давления в системе. При этом штатная аварийная лампочка может и не загореться, так как обычно ее загорание происходит при критических значениях.
Однако не стоит забывать о том, то даже если лампочка давления масла не горит, при низком давлении износ двигателя колоссальный. Получается, благодаря наличию отдельного датчика появляется возможность вовремя зафиксировать проблему и своевременно остановить двигатель.
Добавим, что допустимой температурой масла в норме является нагрев до + 100 градусов по Цельсию. При этом для одних моторов даже нагрев до 110 градусов уже является высоким и может не пройти без последствий, тогда как другие спокойно переживают и 140-150. Однако в большинстве случаев последствия сильного перегрева масла в двигателе достаточно серьезные.
Первое, разжижается само масло, то есть происходит потеря его защитных и смазывающих свойств. В этом случае двигатель подвергается сильному износу.
Также жидкое масло сильно расходуется на угар, а перегретая смазка попросту горит и коксует двигатель.
Более того, после перегрева масло следует сразу менять, так как дальнейшая эксплуатация ДВС на такой смазке в значительной мере усиливает износ мотора, приводит к залеганию колец, появлению масляного дыма из выхлопной трубы и скорому капремонту.
Источники: krutimotor.ru/maslyanyj-radiator-ohladitel-v-dvigatele
www.autoezda.com
для чего нужен и как работает
Как известно, двигатель внутреннего сгорания является тепловой машиной. По этой причине температуру ДВС необходимо удерживать в строго определенных рамках, чтобы добиться максимально эффективной работы и одновременно избежать перегрева силовой установки.
Система охлаждения на современных моторах представляет собой комбинированное решение, которое состоит из жидкостной и воздушной системы охлаждения. Основной является жидкостная система, которая предполагает циркуляцию охлаждающей жидкости по специальным каналам внутри двигателя, что позволяет эффективно отводить избытки тепла.
Если температура ОЖ растет, жидкость дополнительно пропускается через радиатор охлаждения. В том случае, если этого оказывается недостаточно для поддержания рабочей температуры, задействуется воздушная система и включается вентилятор охлаждения, который обдувает мотор.
Однако и этого бывает недостаточно. В этом случае возникает необходимость охладить моторное масло, которое является рабочей жидкостью в системе смазки двигателя и напрямую контактирует с нагретыми деталями. Для этого используется автомобильный масляный радиатор.
Содержание статьи
- Масляный радиатор охлаждения
- Устройство масляного радиатора двигателя внутреннего сгорания и подбор
- Что в итоге
Масляный радиатор охлаждения
С учетом того, что современные двигатели высокофорсированные и температура термостатирования также достаточно высокая, производители часто используют масляные радиаторы. Такой радиатор позволяет снизить нагрев двигателя при помощи масла.
Также наличие данного элемента позволяет более надежно защитить сам ДВС от износа. Дело в том, что масло также боится перегревов, как и металлические детали силового агрегата. Нужно помнить, что под воздействием высоких температур меняются свойства смазочной жидкости.
Если рабочая температура масла в двигателе превышена, от нагрева масло начинает «выкипать», уменьшается его объем, меняется вязкость. В результате смазка быстрее стареет, происходит активное срабатывание пакета присадок, в системе смазки формируются различные отложения и т.д. Естественно, на такой смазочной жидкости закономерно увеличивается износ мотора.
Становится понятно, что очень важным моментом является то, чтобы моторное масло не перегревалось. Другими словами, температура масла не должна выходить быть выше допустимой во время работы двигателя. Это одно из основных условий, чтобы смазка отработала заявленный срок службы, при этом двигатель был надежно защищен на протяжении всего этого срока.
Получается, дополнительное охлаждение масла становится не просто опцией, а необходимостью, особенно для высокофорсированных ДВС.
Теперь рассмотрим сам радиатор масла (маслокулер).
Устройство масляного радиатора двигателя внутреннего сгорания и подбор

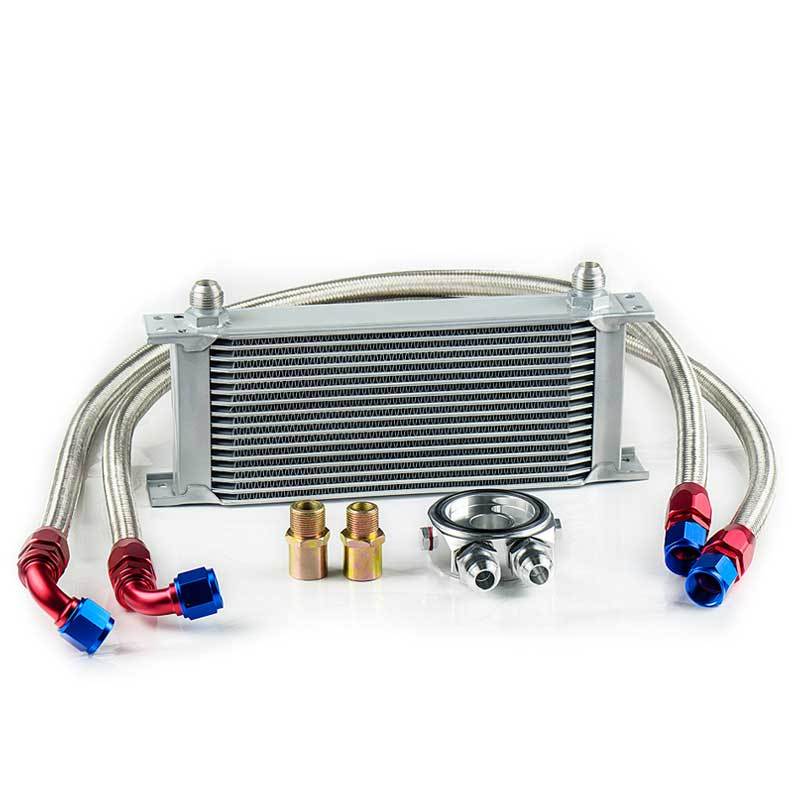

Итак, масляный радиатор состоит из теплоотводящих трубок и пластин, по которым происходит циркуляция разогретого масла. За счет этого смазочная жидкость охлаждается. При этом правильно подобранный и установленный масляный радиатор никак не влияет на общую эффективность работы системы смазки двигателя (нет потерь по давлению масла в двигателе).
Что касается самих радиаторов масла, существует несколько различных решений, которые отличаются по качеству материалов (теплопроводность, конструкция, размеры, форма и т.д.). Также масляный радиатор может быть с естественным или принудительным охлаждением.
- В первом случае такой радиатор попросту обдувается встречными потоками воздуха при движении автомобиля.

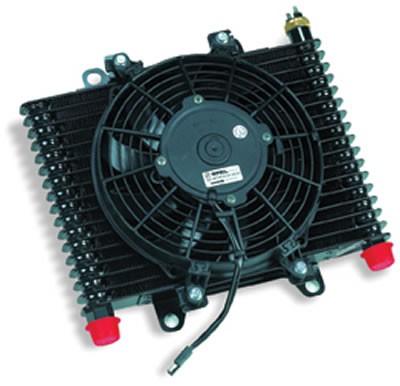

- Устройства с принудительной схемой охлаждения имеют вентилятор, который обдувает радиатор и лучше охлаждает масло независимо от того, с какой скоростью движется ТС, то есть насколько интенсивен поток встречного воздуха.
Если рассматривать общее устройство более подробно, в двух словах, масляный радиатор для охлаждения масла представляет собой неразборной элемент, который состоит из ряда стальных трубок. Трубки имеют овальное сечение. Также радиатор имеет 2 бачка, которые делятся на верхний и нижний.
Для того чтобы увеличить поверхность охлаждения, на каждой трубке отдельно навивается спираль, которая является стальной лентой малой толщины. Также в отдельных конструкциях масляных радиаторов трубки могут проходить через охлаждающие пластины.
Указанные выше бачки разделены перегородками, на них наварены штуцеры, к которым подсоединяются маслоподводящая и маслоотводящая трубки. Также к конструкции приварены специальные крепления радиатора.
Кстати, качественный масляный радиатор изготовлен так, чтобы исключить возможные пробки в его каналах. Система трубопроводов реализована таким образом, чтобы масло свободно циркулировало через радиатор.
Также при замене масла в двигателе, отработку можно легко и быстро слить из масляного радиатора, что будет означать удаление старой смазки в максимально возможном объеме.
Отметим, что такой радиатор можно установить отдельно, то есть даже в тех случаях, когда автомобиль не был укомплектован данным решением изначально. При этом важно учитывать некоторые особенности, чтобы определиться, какой масляный радиатор лучше выбрать.
Рекомендуем также прочитать статью о том, как устроен двигатель с сухим картером. Из этой статьи вы узнаете о конструкции и принципах работы системы сухого картера, а также какие плюсы и минусы имеет данное решение.
Прежде всего, нужно уделить максимум внимания основным характеристикам:
- Устройство должно быть изготовлено из качественных материалов. Если двигатель форсированный, желательно, чтобы радиатор имел эффективные решения для лучшей циркуляции масла через него.
- Еще одним показателем является разность температур на входе и выходе из маслокулера, а также заявленное понижение температуры моторного масла при использовании того или иного радиатора.
Как правило, проходя по трубкам радиатора с естественным охлаждением (при помощи наружного воздуха), температура масла понижается, в среднем, на 10 градусов Цельсия.
Если же говорить о различных нюансах, нужно понимать, что после установки дополнительного радиатора масла в двигатель нужно будет заливать большее количество масла, чем по норме. Причина заключается в том, что после интеграции радиатора в систему охлаждения двигателя нужно также заполнить трубки и бачки радиатора моторным маслом.
Еще нужно учитывать, что зимой работа радиатора может приводить к тому, что температура масла может долго не повышаться, то есть смазка будет медленно прогреваться и разжижаться от нагрева. Простыми словами, нужно быть готовым к тому, что радиатор с наступлением холодов нужно будет перекрывать или снимать. При выборе устройства следует помнить про эту особенность.
Что в итоге
Как видно, использование масляных радиаторов значительно повышает эффективность охлаждения двигателя, позволяет улучшить защиту ДВС и сохранить работоспособность масла при высоких температурах.
Поддержание температуры смазки в нормальном температурном диапазоне позволяет смазочному материалу работать в нормальном режиме на протяжении всего срока службы. Среди основных плюсов масляного радиатора можно отметить то, что в двигатель после прохождения радиатора подается охлажденное масло.
Это также способствует поддержанию стабильному поддержанию рабочей температуры двигателя на разных режимах его работы. При этом силовой агрегат надежно защищен, так как смазка не теряет своих свойств при сильном нагреве.
Масляные радиаторы двигателя в баке
Основные преимущества
- Продлевает срок службы двигателя
- Снижает тепловую нагрузку
- Прочность валиков
Свяжитесь с нами
Топливная эффективность
Повышение эффективности и надежности
Сокращение выбросов
Разработка новых технологий для соответствия меняющимся правилам
Масляный радиатор двигателя Long ® с радиатором в баке обеспечивает передовые решения для охлаждения.
Наш продукт Dana для управления температурным режимом двигателя снижает тепловую нагрузку, повышая производительность и долговечность двигателя. Этот масляный радиатор обычно используется в бензиновых двигателях, которым требуется охлаждающая способность моторного масла, например, в двигателях, которым требуется дополнительная мощность для буксировки для отдыха. Охлаждение такого типа поддерживает температуру масла даже при интенсивном использовании, что продлевает срок службы двигателя.
Процесс
Наш моторный масляный радиатор Long ® предназначен для установки внутри бачка радиатора. Маслопроводы направляются к масляному радиатору, так как масло течет по салону. Это происходит, когда холодная вода в бачке радиатора обтекает его снаружи. Оптимальная производительность достигается, когда масляный радиатор установлен в бачке радиатора с холодной стороны.
Скачать ресурсы
Охлаждение моторного масла
Охлаждение моторного масла (китайский)
Охлаждение моторного масла (японский)
Thermal Products
Thermal Products (китайский)
Thermal Products (японский)
Другие продукты
Вас также может заинтересовать:
«
»
Long ® Масляные радиаторы двигателя с фильтром
Long ® Выносные масляные радиаторы двигателя
Long ® Масляные радиаторы двигателя, установленные на двигателе
Активная разминка
Важность масляного охлаждения и почему к нему нужно относиться серьезно
Масло — это источник жизнеобеспечения вашего двигателя, но когда дело доходит до охлаждения масла, этой областью часто пренебрегают. Вот почему это плохая идея…
Напомнить позже
В автомобиле протекают жидкости различной вязкости, будь то охлаждение, смазка или и то, и другое. Поскольку эффективность двигателей внутреннего сгорания составляет всего около 33 процентов, остальные 67 процентов, как правило, тратятся впустую за счет тепловой энергии и шума, которые так или иначе должны рассеиваться в окружающей среде.
Масло, без сомнения, является самой важной жидкостью, содержащейся в автомобиле. Огромное количество движущихся частей неизбежно превращается в тонну трения, которое при контакте металла с металлом может сильно изнашивать компоненты. Поэтому масло используется для смазки этих движущихся частей и, в свою очередь, поглощает много тепла.
Как и подавляющее большинство тепловой энергии, вырабатываемой двигателем, ее, как правило, необходимо отводить в окружающую среду через какой-либо теплообменник.
В системе водяного охлаждения есть радиатор, а в масляной системе вы используете масляные радиаторы.
Сравнение размеров масляного радиатора (вверху) и промежуточного охладителя (внизу)
Напоминая миниатюрные теплообменники с поперечным потоком, масляные радиаторы можно размещать во многих интересных местах внутри кузова автомобиля, чтобы максимизировать эффективность их охлаждения. Поскольку масло проходит преимущественно через блок цилиндров, систему рулевого управления и турбонагнетатель в автомобилях с турбонаддувом, масло может очень быстро нагреваться, особенно при интенсивном вождении.
Итак, прежде чем масло попадет в поддон или масляный резервуар для распределения по этим системам, его необходимо охладить, чтобы масло не достигло непригодной вязкости. Вязкость является мерой того, насколько легко течет жидкость, и по мере того, как масла теряют и нагреваются, их вязкость соответственно увеличивается и уменьшается.
Таким образом, густое комковатое масло имеет высокую вязкость, а однородное жидкое масло течет легче и, следовательно, имеет более низкую вязкость.
Автомобильные масла специально разработаны для использования в определенных диапазонах вязкости. Поэтому, если к маслу передается слишком много тепла, его вязкость снижается до такой степени, что оно не может должным образом смазывать необходимые системы. Таким образом, это становится балансом; вы хотите, чтобы ваше масло было достаточно вязким, чтобы прилипать к определенным шестерням и другим движущимся частям, чтобы поддерживать их смазку, но вы также хотите, чтобы они легко текли по масляной системе, обтекая механические части автомобиля. А поскольку температура является важным фактором изменения вязкости масла, охлаждение становится важным процессом.
Испытание моторного масла различной вязкости
Охлаждение работает так же, как система водяного охлаждения, с термодинамикой, основанной на тепловой энергии, которая должна рассеиваться в окружающую среду.
Масло поступает в маслоохладитель с высокой температурой, циркулирует по трубам с тепловыделяющими ребрами, а затем выходит из охладителя с более низкой температурой, готовое к рециркуляции и запуску процесса заново. Используя основные принципы термодинамики, можно рассчитать размер необходимого масляного радиатора, который можно установить в автомобиле с помощью удлиненных маслопроводов для отвода жидкости через теплообменник.
В автомобилях с высокими эксплуатационными характеристиками, особенно гоночных и раллийных, масляное охлаждение чрезвычайно важно из-за большого количества тепла, передаваемого в жидкость от постоянно работающих на полных оборотах и мощных двигателей. Специальные теплообменники будут размещены в местах с интенсивным воздушным потоком для максимального охлаждения, чтобы отвести температуру от таких систем, как рулевое управление, поддерживая температурный баланс всего автомобиля. Мой фаворит — Lancia Delta Integrale Evo II, в котором вся передняя часть использовалась как вход для многочисленных кулеров.
Даже окантовка фар была покрыта решеткой, чтобы воздух поступал в моторный отсек и через масляные радиаторы, которые крайне необходимы, чтобы удерживать высокоинтенсивный раллийный автомобиль в безопасных рабочих пределах. В следующий раз, когда вы будете на автомобильной встрече, поищите щели в кузове, которые являются неотъемлемой частью конструкции автомобиля, и я могу гарантировать, что в футе или около того в воздуховоде будет специально расположенный масляный радиатор.
Большая часть передней части Delta Integrale была удалена и заменена решетками для максимального охлаждения. Здесь хорошо видны масляные радиаторы и радиаторы.
Однако не все автомобили обязательно нуждаются в специальном масляном охлаждении; ваша повседневная работа будет нуждаться только в естественном охлаждающем эффекте масла, находящегося в поддоне или протекающего через другие области с более низкими температурами, чтобы оставаться в требуемых пределах вязкости.
С другой стороны, если вы планируете взять свой автомобиль на трековые дни или подготовить автомобиль для настоящих гонок, установка масляного радиатора будет хорошей идеей, поскольку большинство обычных дорожных автомобилей не предназначены для того, чтобы гоняться круг за кругом. . Модификации двигателя также могут поставить потребность в масляном радиаторе в начале списка покупок. Поскольку двигатель производит больше мощности, он, естественно, создает больше тепловой энергии, которая затем передается маслу. Если этот уровень теплопередачи превышает то, на что была рассчитана первоначальная конструкция, то необходимо будет принять меры для отвода этого дополнительного тепла из масляной системы.
С точки зрения размещения передний масляный радиатор, возможно, самый простой способ. Небольшого теплообменника, расположенного перед радиатором или рядом с ним, должно быть достаточно для охлаждения масла в чем-то вроде Mazda MX-5, не слишком отвлекая внимание от системы водяного охлаждения.
