Принцип работы турбины – как она работает

Турбокомпрессор или попросту турбина – это дополнительное устройство двигателя, которое для своей работы использует энергию отработавших газов. Что позволяет увеличить мощность двигателя на величину от 25% до 100%. Прежде чем понять, как работает турбокомпрессор, стоит рассмотреть функционирование двигателя внутреннего сгорания.

Принцип работы ДВС

Любой двигатель внутреннего сгорания, дизельный или бензиновый, работает на принципе получения энергии, образующейся от воспламенения топливовоздушной смеси в камерах сгорания. Через впускные клапаны в цилиндр подается отфильтрованный внешний воздух и впрыскивается топливо, причем при пассивной подаче воздуха, в цилиндр подается дозированное количество топлива. Именно эта смесь сгорает в цилиндре и заставляет двигаться поршень, который передает свою кинетическую энергию на ходовую систему автомобиля. Чем больше такой смеси подается и сгорает в цилиндрах, тем больше выходной крутящий момент и соответственно выше общая мощность мотора.

Принцип работы турбины

Для увеличения подачи воздуха в цилиндр, без изменения объема самого цилиндра, используют турбокомпрессор. При работе турбины используются продукты сгорания топливной смеси, которые приводят в действие роторный механизм турбокомпрессора, с помощью которого атмосферный воздух принудительно нагнетается в цилиндры (турбонаддув). И, благодаря этому, в цилиндр подается и большая дозировка топлива. Во время нагнетания, воздух может нагреваться, из-за чего уменьшается его плотность и масса в цилиндрах. Для подачи большего количества воздуха, его необходимо охладить. Для лучшего охлаждения используется радиаторное устройство, называемое интеркулером, который устанавливается на выходе из холодной части турбокомпрессора и через который проходит воздух перед попаданием в цилиндры. На следующем этапе поршень всасывает этот охлажденный воздух через впускные клапаны и одновременно в камеру сгорания подается топливо, образуется топливовоздушная смесь. Возгорание топливной смеси происходит от искры (бензиновые двигатели), либо от сжатия (дизельные двигатели). После того, как произошло сгорание порции смеси, продукты горения выбрасываются через выпускной клапан и попадают снова в турбину, на ее ротор. Таким образом, она работает без участия движущих частей двигателя, используя энергию потока выхлопных газов.

Для каждого двигателя турбокомпрессор подбирается индивидуально, исходя из его собственной мощности и объема. Причем величина наддува зависит от геометрических параметров (размеров) улиток, компрессорного колеса, ротора турбины. Некоторые конструкции двигателей оборудуют не одной турбиной, а двумя: одинакового размера – би-турбо, разного размера – твин-турбо. В последнее время широкое распространение получили турбокомпрессоры с механизмом изменяемой геометрии. Стоит отметить, что сложность, а соответственно и стоимость ремонта турбины зависит от ее конструктивных особенностей и модификации.

Механизм изменяемой геометрии

Такой механизм позволяет дозировать подачу отработавших газов на колесо в турбине (ротор). Тем самым, позволяет оптимизировать работу турбокомпрессора на различных оборотах.

Это достигается за счет движения специальных лопаток, смонтированных на кольце геометрии. Они синхронно передвигаются, получая движение от вакуумного актуатора или электронного сервопривода в определенный момент, и контролируют наддув. Как правило, устанавливаются они на дизельных ДВС, потому как температура выхлопных газов у бензиновых моторов выше, чем у дизеля, соответственно лопатки геометрии могут деформироваться. Такие турбины позволяют оптимизировать процесс турбонаддува, что приводит к уменьшению расхода топлива и вредных выбросов при одновременном повышении мощности и крутящего момента.

Многие автомобилисты ошибочно полагают, что турбокомпрессор начинает включаться в работу с оборотов мотора от 1500-2000 об/мин. На самом деле, он запускается сразу после заводки автомобиля и работает на холостом ходу. А оптимальных оборотов достигает в диапазоне свыше 1500 об/мин.

Турбокомпрессор достаточно надежный агрегат, однако если Вы столкнулись с его поломкой, решить проблему Вам помогут специалисты ТурбоМикрон. Мы производим замену турбины на автомобиле, а также ремонт снятых с авто турбокомпрессоров.

Что такое турбонаддув — ДРАЙВ

Новости
Наши тест-драйвы
Наши видео
Поиск по сайту
Полная версия сайта

Acura
Alfa Romeo
Aston Martin
Audi
Bentley
Bilenkin Classic Cars
BMW
Brilliance
Cadillac
Changan
Chery
Chevrolet
Chrysler
Citroen
Daewoo
Datsun
Dodge
Dongfeng
DS
Exeed
FAW
Ferrari
FIAT
Ford
Foton
GAC
Geely
Genesis
Great Wall
Haima
Haval
Hawtai
Honda
Hummer
Hyundai
Infiniti
Isuzu
JAC
Jaguar
Jeep
Kia
Lada
Lamborghini
Land Rover
Lexus
Lifan
Maserati
Mazda
Mercedes-Benz
MINI
Mitsubishi
Nissan
Omoda
Opel
Peugeot
Porsche
Ravon
Renault
Rolls-Royce
Saab
SEAT
Skoda
Smart
SsangYong
Subaru
Suzuki
Tesla
Toyota
Volkswagen
Volvo
Zotye
УАЗ

Acura
Alfa Romeo
Aston Martin
Audi
Bentley
BCC
BMW
Brilliance
Cadillac
Changan
Chery
Chevrolet
Chrysler
Citroen
Daewoo
Datsun
Dodge
Dongfeng
DS
Exeed
FAW
Ferrari
FIAT
Ford
Foton
GAC
Geely
Genesis
Great Wall
Haima
Haval
Hawtai
Honda
Hummer
Hyundai
Infiniti
Isuzu
JAC
Jaguar
Jeep
Kia
Lada
Lamborghini
Land Rover
Lexus
Lifan
Maserati
Mazda
Mercedes-Benz
MINI
Mitsubishi
Nissan
Omoda
Opel
Peugeot
Porsche
Ravon
Renault
Rolls-Royce
Saab
SEAT
Skoda
Smart
SsangYong
Subaru
Suzuki
Tesla
Toyota
Volkswagen
Volvo
Zotye
УАЗ

	Влад Клепач, 000Z»>5 июня 2007. Фото фирм-производителей
	Такая вот небольшая с виду «улитка» — один из самых действенных способов увеличить мощность двигателя.

Несомненно, каждый из нас хоть раз в жизни замечал на обычном с виду автомобиле шильдик «turbo». Производители, как нарочно, делают эти шильдики небольшого размера и размещают в неприметных местах так, что непосвящённый прохожий не заметит и пройдёт мимо. А понимающий человек непременно остановится и заинтересуется автомобилем. Ниже приводится рассказ о причинах такого поведения.

Автомобильные конструкторы (с момента появления на свете этой профессии) постоянно озабочены проблемой повышения мощности моторов. Законы физики гласят, что мощность двигателя напрямую зависит от количества сжигаемого топлива за один рабочий цикл. Чем больше топлива мы сжигаем, тем больше мощность. И, скажем, захотелось нам увеличить «поголовье лошадей» под капотом — как это сделать? Тут-то нас и поджидают проблемы.

Турбокомпрессор состоит из двух «улиток» — через одну проходят отработавшие газы, а вторая «качает» воздух в цилиндры.

Дело в том, что для горения топлива необходим кислород. Так что в цилиндрах сгорает не топливо, а топливно-воздушная смесь. Мешать топливо с воздухом нужно не на глазок, а в определённом соотношении. К примеру, для бензиновых двигателей на одну часть топлива полагается 14–15 частей воздуха — в зависимости от режима работы, состава горючего и прочих факторов.

Как мы видим, воздуха требуется весьма много. Если мы увеличим подачу топлива (это не проблема), нам также придётся значительно увеличить и подачу воздуха. Обычные двигатели засасывают его самостоятельно из-за разницы давлений в цилиндре и в атмосфере. Зависимость получается прямая — чем больше объём цилиндра, тем больше кислорода в него попадёт на каждом цикле. Так и поступали американцы, выпуская огромные двигатели с умопомрачительным расходом горючего. А есть ли способ загнать в тот же объём больше воздуха?

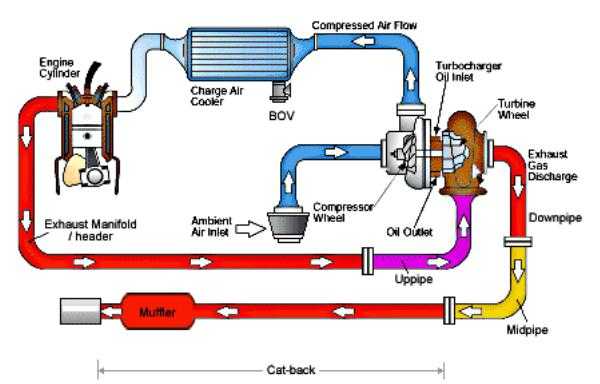

Выхлопные газы из двигателя вращают ротор турбины, тот, в свою очередь, приводит в движение компрессор, который нагнетает сжатый воздух в цилиндры. Перед тем как это произойдёт, воздух проходит через интеркулер и охлаждается — так можно повысить его плотность.

Есть, и впервые придумал его господин Готтлиб Вильгельм Даймлер (Gottlieb Wilhelm Daimler). Знакомая фамилия? Ещё бы, именно она используется в названии DaimlerChrysler. Так вот, этот немец весьма неплохо соображал в моторах и ещё в 1885 году придумал, как загнать в них больше воздуха. Он догадался закачивать воздух в цилиндры с помощью нагнетателя, представлявшего собой вентилятор (компрессор), который получал вращение непосредственно от вала двигателя и загонял в цилиндры сжатый воздух.

Швейцарский инженер-изобретатель Альфред Бюхи (Alfred J. Büchi) пошёл ещё дальше. Он заведовал разработкой дизельных двигателей в компании Sulzer Brothers, и ему категорически не нравилось, что моторы были большими и тяжёлыми, а мощности развивали мало. Отнимать энергию у «движка», чтобы вращать приводной компрессор, ему также не хотелось. Поэтому в 1905 году господин Бюхи запатентовал первое в мире устройство нагнетания, которое использовало в качестве движителя энергию выхлопных газов. Проще говоря, он придумал турбонаддув.

Идея умного швейцарца проста, как всё гениальное. Как ветра вращают крылья мельницы, также и отработавшие газы крутят колесо с лопатками. Разница только в том, что колесо это очень маленькое, а лопаток очень много. Колесо с лопатками называется ротором турбины и посажено на один вал с колесом компрессора. Так что условно турбонагнетатель можно разделить на две части — ротор и компрессор. Ротор получает вращение от выхлопных газов, а соединённый с ним компрессор, работая в качестве «вентилятора», нагнетает дополнительный воздух в цилиндры. Вся эта мудрёная конструкция и называется турбокомпрессор (от латинских слов turbo — вихрь и compressio — сжатие) или турбонагнетатель.

Аналог турбонаддува — приводной нагнетатель — жёстко связан с двигателем и тратит на свою работу часть его мощности.

В турбомоторе воздух, который попадает в цилиндры, часто приходится дополнительно охлаждать — тогда его давление можно будет сделать выше, загнав в цилиндр больше кислорода. Ведь сжать холодный воздух (уже в цилиндре ДВС) легче, чем горячий.

Воздух, проходящий через турбину, нагревается от сжатия, а также от деталей турбонаддува, разогретого выхлопными газами. Подаваемый в двигатель воздух охлаждают при помощи так называемого интеркулера (промежуточный охладитель). Это радиатор, установленный на пути воздуха от компрессора к цилиндрам мотора. Проходя через него, он отдаёт своё тепло атмосфере. А холодный воздух более плотный — значит, его можно загнать в цилиндр ещё больше.

А вот так выглядит интеркулер.

Чем больше выхлопных газов попадает в турбину, тем быстрее она вращается и тем больше дополнительного воздуха поступает в цилиндры, тем выше мощность. Эффективность этого решения по сравнению, например, с приводным нагнетателем в том, что на «самообслуживание» наддува тратится совсем немного энергии двигателя — всего 1,5%. Дело в том, что ротор турбины получает энергию от выхлопных газов не за счёт их замедления, а за счёт их охлаждения — после турбины выхлопные газы идут по-прежнему быстро, но более холодные. Кроме того, затрачиваемая на сжатие воздуха даровая энергия повышает КПД двигателя. Да и возможность снять с меньшего рабочего объёма большую мощность означает меньшие потери на трение, меньший вес двигателя (и машины в целом). Всё это делает автомобили с турбонаддувом более экономичными в сравнении с их атмосферными собратьями равной мощности. Казалось бы, вот оно, счастье. Ан нет, не всё так просто. Проблемы только начались.

У Mitsubishi Lancer Evolution интеркулер располагается в переднем бампере перед радиатором. А у Subaru Impreza WRX STI — над двигателем.

Во-первых, скорость вращения турбины может достигать 200 тысяч оборотов в минуту, во-вторых, температура раскалённых газов достигает, только попробуйте представить, 1000°C! Что всё это означает? То, что сделать турбонаддув, который сможет выдержать такие неслабые нагрузки длительное время, весьма дорого и непросто.

Выхлопные газы разогревают и выпускную систему, и турбонаддув до очень высоких температур.

По этим причинам турбонаддув получил широкое распространение только во время Второй мировой войны, да и то только в авиации. В 50-х годах американская компания Caterpillar сумела приспособить его к своим тракторам, а умельцы из Cummins сконструировали первые турбодизели для своих грузовиков. На серийных легковых машинах турбомоторы появились и того позже. Случилось это в 1962 году, когда почти одновременно увидели свет Oldsmobile Jetfire и Chevrolet Corvair Monza.

Но сложность и дороговизна конструкции — не единственные недостатки. Дело в том, что эффективность работы турбины сильно зависит от оборотов двигателя. На малых оборотах выхлопных газов немного, ротор раскрутился слабо, и компрессор почти не задувает в цилиндры дополнительный воздух. Поэтому бывает, что до трёх тысяч оборотов в минуту мотор совсем не тянет, и только потом, тысяч после четырёх-пяти, «выстреливает». Эта ложка дёгтя называется турбоямой. Причём чем больше турбина, тем она дольше будет раскручиваться. Поэтому моторы с очень высокой удельной мощностью и турбинами высокого давления, как правило, страдают турбоямой в первую очередь. А вот у турбин, создающих низкое давление, никаких провалов тяги почти нет, но и мощность они поднимают не очень сильно.

Почти избавиться от турбоямы помогает схема с последовательным наддувом, когда на малых оборотах двигателя работает небольшой малоинерционный турбокомпрессор, увеличивая тягу на «низах», а второй, побольше, включается на высоких оборотах с ростом давления на выпуске. В прошлом веке последовательный наддув использовался на суперкаре Porsche 959, а сегодня по такой схеме устроены, например, турбодизели фирм BMW и Land Rover. В бензиновых двигателях Volkswagen роль маленького «заводилы» играет приводной нагнетатель.

На рядных двигателях зачастую используется одиночный турбокомпрессор twin-scroll (пара «улиток») с двойным рабочим аппаратом. Каждая из «улиток» наполняется выхлопными газами от разных групп цилиндров. Но при этом обе подают газы на одну турбину, эффективно раскручивая её и на малых, и на больших оборотах

Но чаще по-прежнему встречается пара одинаковых турбокомпрессоров, параллельно обслуживающих отдельные группы цилиндров. Типичная схема для V-образных турбомоторов, где у каждого блока свой нагнетатель. Хотя двигатель V8 фирмы M GmbH, дебютировавший на автомобилях BMW X5 M и X6 M, оснащён перекрёстным выпускным коллектором, который позволяет компрессору twin-scroll получать выхлопные газы из цилиндров разных блоков, работающих в противофазе.

Турбина twin-scroll имеет двойную «улитку» турбины — одна эффективно работает на высоких оборотах двигателя, вторая — на низких

Заставить турбокомпрессор работать эффективнее во всём диапазоне оборотов, можно ещё изменяя геометрию рабочей части. В зависимости от оборотов внутри «улитки» поворачиваются специальные лопатки и варьируется форма сопла. В результате получается «супертурбина», хорошо работающая во всём диапазоне оборотов. Идеи эти витали в воздухе не один десяток лет, но реализовать их удалось относительно недавно. Причём сначала турбины с изменяемой геометрией появились на дизельных двигателях, благо, температура газов там значительно меньше. А из бензиновых автомобилей первый примерил такую турбину Porsche 911 Turbo.

Турбина с изменяемой геометрией.

Конструкцию турбомоторов довели до ума уже давно, а в последнее время их популярность резко возросла. Причём турбокомпрессоры оказалось перспективным не только в смысле форсирования моторов, но и с точки зрения повышения экономичности и чистоты выхлопа. Особенно актуально это для дизельных двигателей. Редкий дизель сегодня не несёт приставки «турбо». Ну а установка турбины на бензиновые моторы позволяет превратить обычный с виду автомобиль в настоящую «зажигалку». Ту самую, с маленьким, едва заметным шильдиком «turbo».

Комментарии

Лайкнуть

Твитнуть

Отправить

Полная версия сайта

Газотурбинные автомобили — вчера, сегодня и завтра

Блог о том, что нового, примечательного и будущего в турбомашиностроении

Первый газотурбинный двигатель, использованный в полете, принадлежит доктору Фрэнку Уиттлу. Доктор Уиттл сохранял непоколебимую приверженность разработке самолетов с газотурбинными двигателями в разгар Второй мировой войны, когда Англию атаковали обычные немецкие бомбардировщики. В то время как газотурбинные самолеты не были разработаны достаточно рано, чтобы повлиять на Вторую мировую войну, интерес к увеличению скорости самолетов продолжал стимулировать разработку для использования в коммерческих, а также военных самолетах. Достижения в области газовых турбин в сочетании с быстрым прогрессом в нескольких технологиях, включая ракетную технику, компьютеры и материаловедение, способствовали началу космической эры.

Эту вновь обретенную «жажду скорости» можно увидеть в дизайне автомобилей, особенно в Соединенных Штатах. Многие из горячих автомобилей того времени отличались высокими плавниками в задней части автомобиля, украшениями на капоте, которые имели характерный вид ракеты, торпедообразными фарами и элементами управления, похожими на кабину экипажа, — все это было направлено на то, чтобы пробудить у водителя азарт и воображение. быстрый, плавный автомобиль.

Фото предоставлено www.oldcarsweekly.com

Что ж, в самом прямом «термодинамическом» смысле автомобильная промышленность действительно принесла авиационную технику в массы, и в 1960-х была добавлена функция, называемая турбокомпрессором. «Подождите!.. Вы сказали «турбозарядное устройство»? Я думал, ты пишешь о газотурбинных двигателях. Да, но я сказал в «термодинамическом» смысле. Турбокомпрессор можно рассматривать как более универсальную форму газовой турбины для нужд движения. Турбокомпрессор увеличивает давление воздуха с помощью высокоскоростного воздушного компрессора. Воздух поступает в цилиндры двигателя и позволяет сжечь больше топлива в цилиндре того же размера. Энергия для компрессора поступает от турбодетандера, установленного после двигателя. Сам двигатель обеспечивает энергию для турбины в виде выхлопных газов, выходящих из двигателя, иначе называемых отходящим теплом. Давление выхлопных газов непосредственно перед открытием выпускного клапана примерно в 3 раза превышает атмосферное давление, и, таким образом, выхлопные газы содержат не только тепловую, но и потенциальную энергию давления. В результате получается больше мощности от поршневого двигателя того же размера, а кто не хочет больше мощности?

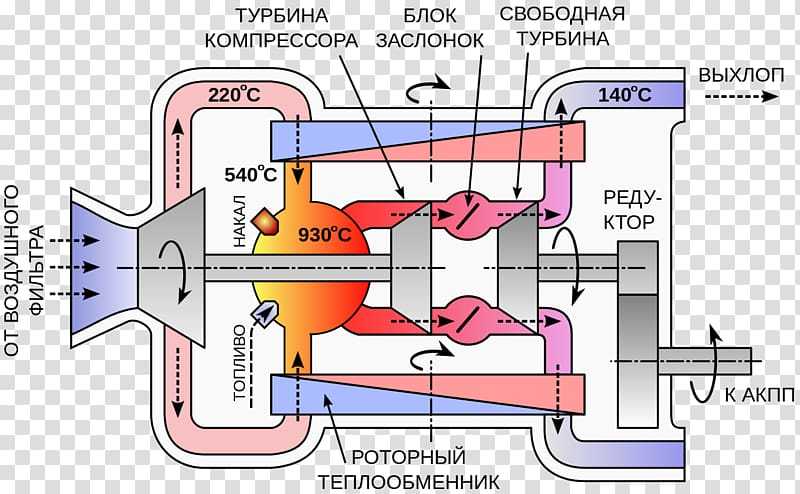

Газовая турбина работает по термодинамическому циклу, называемому циклом Брайтона. Газовой турбине нужны компрессор, турбина и камера сгорания. Газовая камера сгорания сжигает топливо в воздухе под высоким давлением, который подается компрессором. Турбина расширяет этот воздух под высоким давлением и высокой температурой и выпускает его в окружающую среду. Существенным отличием конструкции турбокомпрессора является то, что источником тепла для турбины служит поршневой двигатель, а не камера сгорания.

Модуль турбонагнетателя — это удивительное инженерное решение, которое может увеличить мощность поршневых двигателей на 20-30%, при этом достаточно маленькое, чтобы его можно было спрятать под капотом за более крупными компонентами двигателя. Одной из лучших частей моей работы является работа с лучшими производителями автомобилей по всему миру по разработке и созданию прототипов турбокомпрессоров для транспортных средств, которые движутся по дорогам общего пользования или высокоскоростным гоночным трассам.

Каково будущее турбокомпрессоров в коммерческих автомобилях? Вам нужно только наблюдать, что используется в автомобилях на сегодняшней гоночной трассе. Индустрия автогонок проложила путь многим автомобильным достижениям, которые позже были адаптированы для более коммерческого использования. Например, в гоночном мире уже появились турбонагнетатели, которые не только генерируют мощность, достаточную для привода компрессора, но и производят дополнительную мощность из отработанного тепла двигателя для приведения в действие высокоскоростных генераторов, которые приводятся в движение или приводятся в движение валом турбины, или для привода коленчатый вал двигателя через зубчатую передачу. Они называются двигателями с турбонаддувом и дебютировали в гоночном сезоне Формулы-1 (F1) 2014 года. В некоторых случаях электрический генератор также может служить двигателем, чтобы обеспечить более мгновенную подачу энергии на транспортное средство и помочь устранить плавный пуск, который часто возникает у транспортных средств, пытающихся слишком быстро разогнаться до того, как турбина наберет скорость.

Автомобиль Ferrari F1 2014 года

Еще в 1970-х годах автомобильная промышленность серьезно рассматривала возможность создания автомобиля с газовой турбиной под капотом. Это поддержало Министерство энергетики, надеясь, что более эффективный газотурбинный двигатель поможет облегчить топливный кризис. К сожалению, при всей компактности по отношению к л.с./дюйм ³ и при всей эффективности газотурбинного двигателя, газотурбинный двигатель страдает серьезным «упрямством» в том смысле, что он не любит работать при частичной нагрузке. Турбомашина поглощает воздух для горения лучше, чем поршневой двигатель, но когда дроссельная заслонка находится ниже расчетной точки, эффективность падает очень быстро. И давайте смотреть правде в глаза, даже если у вас под капотом 300 л.с., ползая в пробках в Бостоне после последней победы Red Sox, вам не нужно 300 л.с., чтобы двигаться со скоростью 2 мили в час.

Думая о 2020-х годах, возможно, нам следует вернуться «назад в будущее», чтобы получить «новую» идею будущего газовых турбин для автомобилей. Например, может оказаться полезным пересмотреть идею автомобиля с газотурбинным двигателем, предусмотрительно и зная о достижениях в электротехнике и средствах управления, которые произошли всего за последние десять лет. Если частичная загрузка газовой турбины никогда не была хорошей идеей, то, возможно, стоит пересмотреть вопрос о добавлении газотурбинного двигателя к современному гибридному автомобилю. В гибридном автомобиле двигатель, работающий на ископаемом топливе, должен работать только с фиксированной скоростью и, в идеальном мире, с почти постоянным уровнем мощности, чтобы генерировать электроэнергию, которая либо сразу используется для питания электродвигателя (двигателей), либо накапливается в памяти. бортовые аккумуляторы. Это идеальное приложение для газотурбинного двигателя. Когда вы включаете улучшенную систему вентиляции батареи, которая экономит больше этой накопленной энергии с более эффективными вентиляторами и нагнетателями, тогда эти гибридные газотурбинные двигатели действительно могут стать «крутыми» в управлении.

Подписаться на спин-оффы

Что такое газотурбинный двигатель?

The Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Газотурбинные двигатели, которые чаще всего оглушают вас в заднем ряду коммерческого рейса по пересеченной местности, также использовались в автомобилях и прототипах автомобилей более 60 лет. Если вам, дорогой читатель, кажется, что использование лопастей вентилятора с оглушительными 50 000 об/мин для питания вашего ежедневного водителя кажется плохой идеей, вы будете правы!

В автомобилестроении турбины обычно применялись одним из двух способов. Они могли бы использовать систему прямого привода, в которой двигатель непосредственно приводит в движение колеса через трансмиссию, как в обычном двигателе внутреннего сгорания, или гибридную систему, в которой турбина приводит в действие систему электродвигателей в автомобиле.

Сложность всегда была проблемой, которая не останавливала многих производителей, больших и малых, от попыток внедрить новую технологию. Сегодня Команда Drive здесь, чтобы помочь вам понять, как эти бесспорно крутые неудачные эксперименты стремились изменить автомобильный ландшафт.

Toyota Sports 800 Gas Turbine Hybrid Concept, Toyota

Что такое газотурбинный двигатель и как он работает?

Газотурбинные двигатели бывают разных модификаций, но все модели имеют три основных компонента: вентилятор компрессора, который раскручивает поступающий воздух до высокого давления, камера сгорания, в которой сжигается топливо для питания системы, и турбина, вращающаяся за счет сжигания топлива. .

Как работает газотурбинный двигатель?

Турбина соединена с компрессором с помощью вала, поэтому при сгорании топлива и вращении турбины компрессор активно всасывает больше воздуха и нагнетает его в камеру сгорания, поддерживая подачу мощности. По своей концепции он похож на турбокомпрессор, за исключением того, что он приводится в движение не внешним воздушным потоком — выхлопными газами работающего двигателя, а полностью автономным.

Турбинные двигатели в турбовинтовых и турбовентиляторных двигателях с большой степенью двухконтурности чаще всего встречаются не в военных целях, поскольку они используются в гражданских самолетах. Они хорошо подходят для полетов, потому что побочным продуктом камеры сгорания с чрезвычайно высоким давлением является выхлопной газ с высокой скоростью, который можно использовать для создания тяги. ТРДД с малой двухконтурностью часто используются в современных военных реактивных истребителях. Эти турбины часто имеют вторую камеру впрыска топлива и сгорания после турбины. Эта система известна как форсажная камера и обеспечивает чрезвычайно высокую тягу за счет высокого расхода топлива и тепла.0009 очереди Кенни Логгинс .

Независимо от области применения, турбины чрезвычайно популярны для полетов, потому что их высокая степень сжатия превосходно работает даже в разреженном воздухе в милях над Землей, их относительно стабильная рабочая скорость хорошо подходит для крейсерского полета на высоте в течение нескольких часов подряд, а их высокая тяга позволяет более эффективно использовать топливо.

Так что же побудило инженеров использовать их для наземных приложений, где ни одно из этих преимуществ не применимо?

Зачем использовать газотурбинный двигатель?

Турбинные двигатели имеют несколько веских причин рассматривать их для наземного использования. Во-первых, у них относительно мало движущихся частей по сравнению с поршневым двигателем внутреннего сгорания, и в результате они теоретически более надежны.

Вторая причина — абсурдно высокий крутящий момент на низких оборотах от относительно небольшого пакета из-за диапазона мощности газовых турбин. По этой причине газовые турбины преобладают в дизель-электрических локомотивах, где для запуска длинных составов ценится высокий крутящий момент.

Последняя причина заключается в том, что они часто могут работать практически на любом виде топлива, будь то бензин, дизель, а в случае с президентом Мексики и его технологической демонстрацией Chrysler Turbine в 60-х годах, текила — вы знаете ты тоже только что услышал эту песню в своей голове.

Toyota Gas Turbine Hybrid System, Toyota

Кто начал использовать газотурбинные двигатели?

Газотурбинные двигатели для автомобильного применения как концепция существуют по крайней мере с конца Второй мировой войны. Однако первый газотурбинный двигатель для дорожного движения был построен и приводился в действие британским производителем Rover в JET1, разработанном в 1919 г.50.

JET1 был концептуальным родстером с турбинным двигателем с прямым приводом, который должен был стать первой из многих турбинных моделей Rover, появившихся позже, но его преследовал ужасный пробег (около 6 миль на галлон) и относительно медленное ускорение, которое удерживало им от выпуска серийных моделей в ближайшие десятилетия после его постройки.

На протяжении 50-х годов компания Chrysler интенсивно исследовала газовую турбину, даже модернизировала Plymouth 1954 года с газотурбинным двигателем и проехала на нем по США в качестве рекламного трюка и тестовых учений. В 1963, они разработали самый известный и широко производимый автомобиль с турбинным двигателем, названный Chrysler Turbine.

50 дорожных моделей были построены и переданы представителям общественности в бесплатную двухлетнюю аренду, с общим пробегом 1,1 миллиона миль с 1964 по 1966 год. расход топлива, чрезвычайно медленное ускорение и высокий уровень шума от турбины с красной линией 60 000 об / мин. Когда Chrysler закрыл проект Turbine, все оригинальные автомобили с кузовом Ghia, кроме девяти, были уничтожены, чтобы предотвратить ущерб для компании в связи с общественностью.

В 70-х годах Toyota пыталась использовать гибридную систему с газовой турбиной в нескольких концептах, включая Century и Sports 800. Вместо прямого привода колес, как в JET1 и Chrysler Turbine, газовая турбина приводила в действие генератор, который создавал электричество, которое можно было отправить непосредственно на двигатели задних колес или сохранить в аккумуляторной батарее для последующего использования.

Эта система была разработана, чтобы избежать крайне низких скоростей разгона и потенциальных проблем с запуском/остановкой при прямом подключении турбины к трансмиссии, но система аккумуляторов и сложность почти удвоили вес Sports 800 при потере более половины лошадиных сил. Toyota отказалась от исследований гибридов с газовыми турбинами в начале 19-го века.80-х и разделил исследования гибридов и разработку турбин на отдельные подразделения.

Совсем недавно в продажу поступил турбинный супербайк Marine Turbine Technologies, известный как Y2K за год своего дебюта. С газотурбинным двигателем Rolls Royce 250-C18 он выдает ошеломляющие 320 л. Заявленная максимальная скорость составляет 227 миль в час, но возможность испытать эту дикую езду обойдется вам в 270 000 долларов. Это также было показано в превосходно ужасном фильме Torque.

Messerschmitt Me 262, Bild Bundesarchiv

Когда появились газовые турбины?

Газотурбинные двигатели существуют с 1000 г. н.э., в древнем Китае, когда нагретый воздух использовался для вращения того, что мы сейчас назвали бы турбиной, приводившей в движение движущиеся произведения искусства, которые выставлялись на ночных фестивалях. Более современные патенты на газотурбинные двигатели датируются 1791 годом, когда Джон Барбер запатентовал элементарную конструкцию безлошадной повозки, но газотурбинный двигатель не имел промышленного успеха до 1919 г.39, когда электростанция Невшатель была запущена в эксплуатацию в Швейцарии.

В том же году Heinkel He 178 поднялся в воздух как первый в мире самолет с чисто турбореактивным двигателем, и, несмотря на проблемы со временем полета и надежностью, он проложил путь к послевоенной эре реактивных двигателей, поскольку многие другие производители двигателей совершенствовали и совершенствовали реактивный самолет. концепция более поздних самолетов к концу войны.

Немецкий Messerschmitt Me 262 стал первым действующим реактивным самолетом в 1944 году, следуя по стопам He 178, и, хотя его использование было ограничено после краха Третьего рейха, он доказал, что самолеты с газотурбинными двигателями никуда не денутся. максимальная скорость почти на сто миль в час выше, чем у самого быстрого поршневого самолета союзников того времени.

Jaguar CX75, Jaguar

Какие модели в настоящее время оснащены газотурбинными двигателями?

Газотурбинные двигатели в настоящее время не используются для серийных автомобилей. Ближе всего к производству в недавнем прошлом был концепт Jaguar CX75, в котором использовались микротурбины на дизельном топливе для питания электрической гибридной системы, но автомобиль был списан из-за обострения финансового кризиса.

Вышеупомянутый супербайк Y2K является единственным наземным транспортным средством для использования на дорогах, которое можно приобрести, но они изготавливаются на заказ и имеют производственные номера, исчисляемые однозначными числами в год.

Lotus 56, Виктория Скотт

Что такое гоночная история газотурбинных двигателей?

Газотурбинные двигатели неоднократно экспериментировались в гонках, так как основные проблемы, с которыми сталкивались потребители (а именно низкий расход топлива и шум), были гораздо меньшими проблемами для гоночных команд.

Самые успешные автомобили были выставлены гоночной командой STP на различных гонках Indy в 60-х, начиная с STP Paxton Turbocar, управляемого Парнелли Джонсом. Приводимый в действие газотурбинным вертолетным двигателем ST6, расположенным слева от водителя, он производил 550 лошадиных сил, имел полный привод и имел управляемый водителем воздушный тормоз для замедления. Машина была быстрой — лидировала почти во всех 19 заездах.6 кругов в Indianapolis 500 1967 года, но отказ подшипника вынудил сойти с дистанции за восемь миль до конца гонки. В 1968 году машина разбилась во время тренировки и больше никогда не участвовала в гонках.

Lotus 56 последовал за ним по пятам, пытаясь выиграть Indianapolis 500 с культовым клиновидным профилем автомобилей Lotus с открытыми колесами на десятилетие вперед, но с тем же газотурбинным двигателем ST6, который приводил в движение STP Paxton Turbocar. Несмотря на правила USAC (руководящий орган гонок Indy в то время), предписывающие размеры воздухозаборников, которые почти полностью исключили автомобили с турбинами из гонок, 56 попытался компенсировать недостаток мощности с помощью усовершенствованной подвески и сложной аэродинамики.

Машина, к сожалению, убила водителя Майка Спенса, когда он неправильно рассчитал поворот на тренировке и врезался в стену поворота. Кэрролл Шелби немедленно отозвал другие свои автомобили с турбинным двигателем из 500, заявив, что невозможно сделать гоночный автомобиль с турбинным двигателем безопасным и конкурентоспособным. USAC быстро перешел к полному запрету автомобилей с газотурбинными двигателями в Инди, и это означало смерть 56. Он просуществовал недолго в сезоне F1 1971 года, но так и не добился успеха.

Газотурбинный двигатель Интересные факты

Вы знаете, что хотите больше фактов о газотурбинных двигателях!

Chrysler Turbine 1963 года выпуска имел скромные 130 л.с., но потрясающие 425 фунт/фут крутящего момента на месте.
Me 262 во время Второй мировой войны имел коэффициент уничтожения более 5: 1 за период его использования, при этом союзники уничтожили 542 самолета на скудные 100 уничтоженных Me 262.
