Принцип работы термостата в автомобиле: принцип работы и способы проверки

Содержание

принцип работы, признаки неисправностей и способы проверки

Поддержание оптимальных режимов эксплуатации двигателя автомобиля – результат слаженной работы различных систем. Существенная роль в данном случае отводится системе охлаждения. Она позволяет создать необходимые условия его функционирования, поддерживая заданные параметры, требуемые для его эффективной работы.

Содержание статьи:

1 Что такое Термостат, где он находится в автомобиле
2 Устройство и принцип работы
3 Схема работы термостата на ВАЗ 2110, 2112, 2114, 2115
4 Признаки неисправностей устройства
5 Как проверить термостат

Важным элементом этой системы является термостат. Нередко в процессе эксплуатации, представленный рабочий орган может выйти из строя в силу различных причин. Такая ситуация может повлечь за собой массу неприятностей, вплоть до поломки двигателя.

Поэтому необходимо научиться выявлять характерные признаки данной неисправности и иметь практические навыки, направленные на её устранение. Представленная статья познакомит вас с понятием «термостат» и поможет решить проблему с перебоями в его работе.

Что такое Термостат, где он находится в автомобиле

Мудрёный прибор под названием «термостат» используется на автомобилях в течении длительного времени. Практика показала, что его внедрение позволило существенно повысить ресурс и иные эксплуатационные показатели ДВС.

Сам по себе, «термостат» представляет собой ничто иное, как клапанный механизм, который выступает в роли своеобразного терморегулирующего устройства. Подавляющее число термостатов не имеют принципиальных отличий и в основе их работы лежат одни и те же функциональные особенности. Представленное устройство состоит из нескольких элементов.

А именно:

корпус;
поршневой механизм;
клапанный элемент;
перепускное устройство;
пружинный механизм.

Несмотря на унификацию представленного устройства, в его конструкцию, в зависимости от марки машины, могут быть внесены некоторые изменения. Так, для некоторых видов термостатов характерно отсутствие входного и выпускного отвода ОЖ.

Сам термостат, в данном случае помещается в специальную полость в верхней части ГБЦ, с последующим монтажом съёмной крышки. Некоторые же представляют собой цельный пластиковый корпус, с размещенным внутри терморегулирующим устройством.

Читайте также: Как прокачать тормоза с АБС одному человеку

Термостат располагается преимущественно на входе в верхний бачок радиатора системы охлаждения, либо в самом подводном патрубке, либо в специальном отсеке ГБЦ.

Устройство и принцип работы

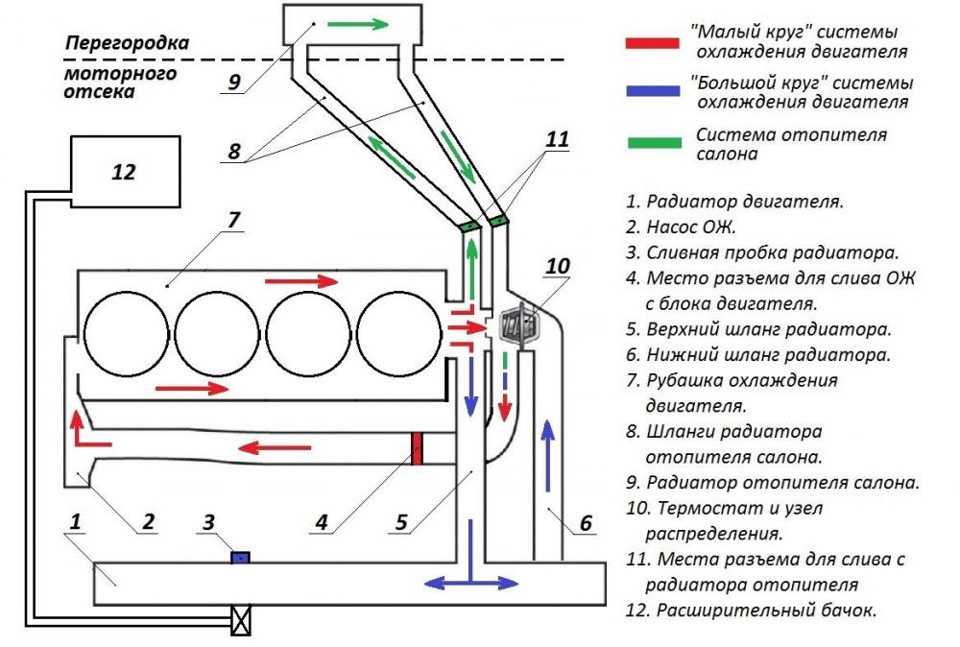

Для того, чтобы уяснить принцип работы представленного устройства необходимо ввести два понятия: малый и большой круг. И тот, и другой характеризуют собой движение ОЖ по определённым каналам системы охлаждения.

Если не вдаваться в детали, можно сказать, что циркуляция ОЖ в малом контуре ограничивается лишь блоком двигателя и радиатором отопителя салона. При открытии большого контура, ОЖ помимо всего прочего начинает проходить и через основной радиатор. Циркуляция тосола/антифриза в указанных направлениях регулируется термостатом.

Во внутренней части термостата находится специальный материал – термочувствительный элемент. Его коэффициент расширения, в зависимости от температуры теплоносителя способен изменяться. Этот принцип и положен в основу данного устройства.

После запуска двигателя, когда возникает необходимость скорейшего достижения его рабочей температуры, тосол циркулирует по малому кругу – термостат в данном случае закрыт. По мере увеличения температуры, ОЖ начинает увеличиваться в объеме. Как только температура достигла заданного рабочего значения, термочувствительный элемент, расширяясь, толкает шток клапана.

Статья по теме: Что такое тахограф и для чего он нужен в автомобиле

Преодолевая сопротивление пружины, шток тянет за собой тарельчатый клапан, открывая тем самым доступ к основному радиатору систем охлаждения. В случае, если температура ОЖ становится ниже рабочей, доступ ОЖ к большому контуру ограничивается, благодаря возвратной пружине, которая стремится уменьшить пропускную способность устройства, возвращая тарельчатый клапан в закрытое положение.

Таким образом, термостат обладает несколькими функциями. Он обеспечивает эффективный прогрев двигателя при отрицательных температурах, предохраняет двигатель от перегрева и способствует экономии топлива.

Схема работы термостата на ВАЗ 2110, 2112, 2114, 2115

Для наглядности, рассмотрим конструктивные особенности термостата на примере ряда моделей семейства ВАЗ. Стоит отметить, что по мере выпуска новых модификаций, в их конструкции вносились некоторые изменения.

Термостат ВАЗ 2110 представлен двумя типами устройств, каждый из которых указывает на принадлежность автомобиля к тому, или иному году выпуска. Более ранние девайсы по большей части напоминали модели, используемые на Ваз 2108. Они не отличались высокой эффективностью, вследствие чего, спустя некоторое время, им на смену пришли более совершенные модели.

Последние, в отличие от предыдущих типов, отличаются лучшими показателями. Кроме того они имеют разборный корпус, что существенно облегчает и удешевляет их ремонт. Такие модели применяются и для ВАЗ 2114, 2114, 2115.

Это интересно: Почему стартер крутит, а двигатель не заводится

Принцип работы термостатов ВАЗов построен по традиционной схеме. Изменения температуры теплоносителя воздействуют на биметаллический элемент, заключенный в корпусе устройства. Достигнув рабочей температуры, во время циркуляции по малому контуру, ОЖ начинает поступать через открытый клапан термостата в радиатор. Тосол начинает циркулировать по обоим контурам системы охлаждения.

Стоит также упомянуть и некоторые доработки, которые были реализованы на поздних моделях ВАЗ. Касаются они места монтажа представленного устройства. Если на ранних «десятках» термостат соединялся при помощи двух патрубков, в промежутке между ГБЦ и радиатором, сейчас же, он крепится непосредственно на двигатель при помощи шпилек.

Такое расположение заметно облегчает его монтаж.

Признаки неисправностей устройства

Работа термостата носит механический характер. И как любое другое устройство, в процессе его работы могут возникнуть разного рода неисправности.

Стоит отметить, что меры по их устранению должны носить своевременный характер, ведь поломка этого узла в дальнейшем может обернуться негативными последствиями.

Крайне важно выявить причину на начальном этапе её появления. Для этого необходимо определить её признаки.

По теме: Почему стартер берет на себя много тока: причины и решение проблемы

Наиболее характерные среди них:

длительный прогрев двигателя;
скачкообразные показания указателя температуры, в зависимости от режимов работы двигателя;
повышенный нагрев двигателя.

Первый признак указывает на то, что вероятнее всего термостат всё время находится в открытом положении. Это приводит к тому, что вне зависимости от температуры двигателя, циркуляция ОЖ осуществляется по обоим контурам. Для того, чтобы убедится в этом, достаточно пощупать нижний патрубок радиатора. Если температура ОЖ не достигла рабочего значения, а он теплый, то данный признак подтверждается.

На неоправданно высокие показания температуры ОЖ указывает другая неисправность. Как правило, это связано с тем, что термостат вовсе не открывается. Удостовериться в этом не составит труда. Достаточно дотронуться до того же нижнего патрубка в тот момент, когда значение температуры находится в рабочей зоне. Если он холодный – все признаки закрытого клапана термостата.

Как проверить термостат

Все меры по диагностике представленного устройства, после выявления признаков его поломки, выполняются после его демонтажа.

После этого необходимо, прежде всего, произвести его визуальный осмотр. В остывшем состоянии, тарельчатый клапан должен плотно прилегать к сопряженной поверхности устройства.

Следующий этап – воссоздание рабочих условий. Для проведения данного мероприятия потребуется любая емкость с водой. В воду нужно поместить термостат, таким образом, чтобы его элементы не соприкасались со стенками и дном ёмкости.

Поставьте емкость на плиту. При помощи термометра с нужной градуировкой следите за температурой воды. Как только она достигнет рабочего значения для данного вида термостата, удостоверьтесь, что тарельчатый клапан открывается. В дальнейшем убедитесь, что клапан открывается полностью, и не подклинивает в полуоткрытом положении.

Если в процессе проверки обнаружены нарушения в работе термостата, он подлежит замене.

Термостат – неотъемлемая часть системы охлаждения любого автомобиля. Его неисправность может самым негативным образом отразиться на ключевых деталях и узлах двигателя автомобиля. Оперативное выявление и своевременное устранение его поломки даст гарантию безаварийной эксплуатации автомобиля и избавит от неоправданных расходов.

Принцип работы автомобильного термостата

Главная » Эксплуатация авто

На чтение 3 мин Просмотров 1.5к. Опубликовано 17.08.2013 Обновлено 31. 10.2015

Термостат – это небольшое устройство, которое в обязательно порядке присутствует в тех авто, где основным компонентом в системе охлаждения является жидкость. Он ввиду выполняемых функций располагается между радиатором и мотором. Основной его задачей является блокировка потока охлаждающей жидкости в радиаторе до тех пор, пока двигатель не разогрелся. Когда температура в моторе достигает определенной отметки , термостат начинает открываться.

Термостат изготавливается из меди и латуни. Принцип его работы основан на функционировании небольшого цилиндрика, расположенного внутри термостата. В цилиндр помещен шарик, который имеет свою температуру плавления (около 80-85 градусов по Цельсию). В качестве основного материала в цилиндре выбран воск. Данный материал при воздействии температур можно быстро изменяет свое агрегатное состояние. Так, если воск разогреть до определенной температуры, то он начинает плавится, и, как итог, расширяться.

Цилиндр термостата оснащен штырем. Это составляющая на другом своем конце имеет клапан. Когда воск внутри цилиндра начинает расширяться под действием высоких температур, то штырь автоматически выталкивается наружу. Термостат открывается – и через него начинает проходить охлаждающая жидкость. Когда авто глушится, то термостат постепенно закрывается, так как воск уменьшается в объеме.

Как видно, термостат хоть и маленькая, но очень важная запчасть. Неправильно функционирующий прибор может задержать автомобиль при старте. Если термостат и вовсе сломался, тогда хождение охлаждающей жидкости блокируется полностью. Это в процессе эксплуатации авто приведет к перегреву мотора.

Термостат выходит из строя по многим причинам. На первом месте среди них – это естественная коррозия. Исправность устройства можно проверить своими руками. Следует знать, что если клапан в термостате не исправен и постоянно находится в открытом положении, то охлаждающая жидкость будет свободно проходить через радиатор. Поэтому мотору транспорта потребуется больше времени, чем обычно, чтобы достичь нормальной рабочей температуры. При закрытом клапане двигатель получает постоянный перегрев. На высоких температурах продолжать намеченный путь опасно. Термостат в виду своей невысокой стоимости можно и нужно поддерживать в исправном состоянии. Замена прибора рекомендуется каждые два года.

Для того чтобы самостоятельно определить работоспособность термостата, нужно разогреть мотор до такой температуры, когда соответствующая стрелка еще не достигла красного сектора/линии. Далее мотор глушится и диагностические работы проводятся непосредственно под капотом. Здесь следует найти верхний и нижний шланги радиатора. Их нужно потрогать аккуратно, так как в нормальном состоянии они имеют высокую температуру. Если один из шлангов не горячий, но при этом все подготовительные работы проведены правильно, то это говорит о неисправности. Скорее всего, данную поломку можно объяснить непроходимостью охлаждающей жидкости из-за того, что в приборе перестал нормально функционировать клапан. Термостат нужно заменить на новый.

Есть еще один способ проверить термостат. Для этого его следует демонтировать. Далее прибор помещается в кастрюлю с очень горячей водой. Визуальный контроль должен касаться клапана, который в исправном термостате должен открыться примерно на 20 мм. Если по каким-то причинам этого не происходит, то можно говорить о нерабочем состоянии прибора.

Покупая новое устройство важно запомнить ту температуру, при которой клапан должен начинать открываться. Такая рекомендация основана на том, что термостаты от разных производителей имеют свой «порог». Стоимость устройства зависит, в первую очередь, от марки автотранспорта и от компании-изготовителя. Самые популярные производители Gates и Wahler.

как это работает и основные компоненты

Перейти к содержимому

Предыдущий Следующий

Посмотреть увеличенное изображение

Двигатель вашего автомобиля лучше всего работает при высокой температуре. Когда двигатель холодный, компоненты легко изнашиваются, выбрасывается больше загрязняющих веществ, и двигатель становится менее эффективным. Таким образом, еще одной важной задачей системы охлаждения является позволить двигателю прогреться как можно быстрее , а затем поддерживать постоянную температуру двигателя. Основной функцией системы охлаждения является поддержание оптимальной рабочей температуры двигателя. Если система охлаждения или какая-либо ее часть выйдет из строя, двигатель перегреется, что может привести ко многим серьезным проблемам.

Вы когда-нибудь представляли себе, что произойдет, если система охлаждения вашего двигателя не будет работать должным образом? Перегрев может привести к взрыву прокладок головки блока цилиндров и даже к растрескиванию блоков цилиндров, если проблема достаточно серьезная. И со всей этой жарой надо бороться. Если тепло не отводится от двигателя, поршни буквально привариваются к внутренней части цилиндров. Тогда вам просто необходимо выбросить двигатель и купить новый. Итак, вам следует позаботиться о системе охлаждения двигателя и узнать, как она работает.

Компоненты системы охлаждения

Радиатор

Радиатор служит теплообменником для двигателя. Обычно изготавливается из алюминия и имеет множество трубок малого диаметра с прикрепленными к ним ребрами. Кроме того, он обменивает тепло горячей воды, поступающей от двигателя, с окружающим воздухом. Он также имеет сливную пробку, впускное отверстие, герметичную крышку и выпускное отверстие.

Водяной насос

Когда охлаждающая жидкость остывает после попадания в радиатор, водяной насос направляет жидкость обратно в блок цилиндров , радиатор отопителя и головку блока цилиндров. В конце концов, жидкость снова попадает в радиатор, где снова остывает.

Подробнее о водяных насосах читайте здесь .

Термостат

Это термостат, который действует как клапан для охлаждающей жидкости и пропускает ее через радиатор только при превышении определенной температуры. Термостат содержит парафин, который расширяется при определенной температуре и открывается при этой температуре. В системе охлаждения используется термостат на регулируют нормальную рабочую температуру двигателя внутреннего сгорания. Когда двигатель достигает нормальной рабочей температуры, срабатывает термостат. Тогда охлаждающая жидкость может попасть в радиатор.

Подробнее о термостатах читайте здесь.

Прочие компоненты

Заглушки: На самом деле это стальные заглушки, предназначенные для герметизации отверстий в блоке цилиндров и головках цилиндров, образовавшихся в процессе литья. В морозную погоду они могут выскочить, если нет защиты от мороза.

Прокладка головки/крышки ГРМ: Уплотняет основные детали двигателя. Предотвращает смешивание масла, антифриза и давления в цилиндре.

Переливной бачок радиатора: Это пластиковый бачок, который обычно устанавливается рядом с радиатором и имеет впускное отверстие, соединенное с радиатором, и одно переливное отверстие. Это тот самый бак, в который вы заливаете воду перед поездкой.

Шланги: Набор резиновых шлангов соединяет радиатор с двигателем, по которым течет охлаждающая жидкость. Эти шланги также могут начать протекать после нескольких лет использования.

Подробнее: Важность автомобильного термостата в системе охлаждения автомобиля

Как работает система охлаждения двигателя

Чтобы объяснить, как работает система охлаждения, вы должны сначала объяснить, что она делает. Все очень просто – система охлаждения автомобиля охлаждает двигатель. Но охлаждение этого двигателя может показаться гигантской задачей, особенно если учесть сколько тепла вырабатывает двигатель автомобиля. Подумай об этом. Двигатель небольшого автомобиля, движущегося по шоссе со скоростью 50 миль в час, производит примерно 4000 взрывов в минуту.

Наряду со всем трением от движущихся частей это большое количество тепла, которое необходимо сконцентрировать в одном месте. Без эффективной системы охлаждения двигатель нагреется и перестанет работать в течение нескольких минут. Современная система охлаждения должна обеспечивать прохладу автомобиля при температуре окружающего воздуха 115 градусов , а также тепло в зимнюю погоду.

Что происходит внутри?

Система охлаждения работает за счет постоянного прохождения охлаждающей жидкости по каналам в блоке цилиндров. Охлаждающая жидкость, приводимая в действие водяным насосом, проталкивается через блок цилиндров. Проходя по этим каналам, раствор поглощает тепло двигателя.

Выйдя из двигателя, эта нагретая жидкость попадает в радиатор, где охлаждается потоком воздуха, поступающим через решетку радиатора автомобиля. Жидкость будет охлаждаться при прохождении через радиатор и снова возвращаться к двигателю, чтобы забрать больше тепла двигателя и отвести его.

Между радиатором и двигателем находится термостат. В зависимости от температуры термостат регулирует то, что происходит с жидкостью. Если температура жидкости падает ниже определенного уровня, раствор минует радиатор и вместо этого направляется обратно в блок цилиндров. Охлаждающая жидкость будет продолжать циркулировать до тех пор, пока не достигнет определенной температуры и не откроет клапан на термостате, позволяя ей снова пройти через радиатор для охлаждения.

Кажется, что из-за очень высокой температуры двигателя охлаждающая жидкость может легко достичь точки кипения. Однако система находится под давлением, чтобы этого не произошло. Когда система находится под давлением, охлаждающей жидкости гораздо труднее достичь точки кипения. Однако иногда давление возрастает, и его необходимо сбросить, прежде чем он сможет спустить воздух из шланга или прокладки. Крышка радиатора сбрасывает избыточное давление и жидкость, скапливаясь в расширительном бачке. После охлаждения жидкости в накопительном баке до приемлемой температуры она возвращается в систему охлаждения для рециркуляции.

Продолжайте читать: Как определить проблемы с контуром охлаждения

Dolz, качественные термостаты и водяные насосы для хорошей системы охлаждения поиск решений, которые помогают их партнерам и клиентам перемещать водяные насосы туда, где это необходимо. Industrias Dolz с более чем 80-летней историей является мировой лидер в производстве водяных насосов с широким ассортиментом продукции, включая распределительные комплекты и термостаты для производства запасных частей. Если вы заинтересованы в наших продуктах, свяжитесь с нами, и мы сообщим вам.

Поиск

Поиск:

Последние записи

Температура автомобиля: почему некоторые автомобили так долго прогреваются?
7 декабря 2022 г.
Расширение ассортимента: 6 новых наименований водяных насосов Dolz Truck.
24 ноября 2022 г.
Важность рабочего колеса водяного насоса
21 ноября 2022 г.
Натяжитель цепи: ключевой компонент системы цепи привода ГРМ
16 ноября 2022 г.
Эволюция производственных затрат
10 ноября 2022 г.

Архив по дате

Архив по датеВыберите месяц Декабрь 2022 (1) Ноябрь 2022 (6) Октябрь 2022 (3) Сентябрь 2022 (7) Август 2022 (8) Июль 2022 (5) Июнь 2022 (5) Май 2020 (8) апрель 2022 г. (5) март 2022 г. (5) февраль 2022 г. (7) январь 2022 г. (4) декабрь 2021 г. (5) ноябрь 2021 г. (7) октябрь 2021 г. (4) сентябрь 2021 г. (6) август 2021 г. (5) июль 2021 г. (6) июнь 2021 г. (4) май 2021 г. (8) апрель 2021 г. (4) март 2021 г. (6) февраль 2021 г. (1) декабрь 2020 г. (1) июнь 2020 г. (1) март 2020 г. (1) апрель 2019 г.(1) февраль 2019 г. (1) декабрь 2018 г. (1) август 2018 г. (1) июль 2018 г. (1) декабрь 2017 г. (1) сентябрь 2017 г. (1) июль 2017 г. (1) ноябрь 2016 г. (1) август 2016 г. (2) март 2016 г. (1) Сентябрь 2015 г. (2)

Категории

КатегорииВыберите категориюПослепродажное обслуживание (3)Dolz (117)Notas de Prensa (24)Термостаты (2)Комплекты ремней ГРМ (4)Комплекты цепей ГРМ (2)Без категорий (4)Вода насосы (9)

Перейти к началу

Как работает система охлаждения автомобиля?

Чтобы объяснить, как работает система охлаждения, необходимо сначала объяснить, что она делает. Все очень просто — система охлаждения автомобиля охлаждает двигатель. Но охлаждение этого двигателя может показаться гигантской задачей, особенно если учесть, сколько тепла вырабатывает автомобильный двигатель.

Подумай об этом. Двигатель небольшого автомобиля, движущегося по шоссе со скоростью 50 миль в час, будет производить примерно 4000 взрывов в минуту. Наряду со всем трением движущихся частей, нужно сконцентрировать много тепла в одном месте. Без эффективной системы охлаждения двигатель нагревался и переставал работать в течение нескольких минут.

Современная система охлаждения должна охлаждать автомобиль при температуре окружающего воздуха 115 градусов, а также сохранять тепло зимой в -25 градусов.

Два типа охлаждения

В автомобилях существует два типа систем охлаждения: одна охлаждается жидкостью, а другая охлаждается воздухом. Двигатели с воздушным охлаждением почти ушли в прошлое и были торговой маркой старых Volkswagen Beetle, а также Chevy Corvair.

В новых мотоциклах используется воздушное охлаждение, но в автомобилях охлаждение двигателя воздухом применяется очень редко. Следовательно, в оставшейся части статьи мы будем иметь дело исключительно с системами жидкостного охлаждения.

Что происходит внутри…

Система жидкостного охлаждения работает за счет непрерывного пропускания жидкости через каналы в блоке цилиндров. При помощи водяного насоса охлаждающая жидкость проталкивается через блок цилиндров. Проходя через эти каналы, раствор поглощает тепло двигателя.

После выхода из двигателя эта нагретая жидкость направляется к радиатору, где охлаждается потоком воздуха, поступающим через решетку радиатора автомобиля. Жидкость будет охлаждаться при прохождении через радиатор, снова возвращаясь к двигателю, чтобы забрать больше тепла двигателя и унести его

Между двигателем и радиатором находится термостат. Термостат регулирует то, что происходит с жидкостью в зависимости от температуры. Если температура жидкости падает ниже определенного уровня, раствор минует радиатор и вместо этого направляется обратно в блок двигателя.

Охлаждающая жидкость будет продолжать циркулировать до тех пор, пока не достигнет определенной температуры и не откроет клапан на термостате, позволяя ей снова пройти через радиатор для охлаждения.

Из-за сильного перегрева двигателя кажется, что охлаждающая жидкость может легко достичь точки кипения. Тем не менее, система находится под давлением, чтобы предотвратить подобное происшествие. Когда система находится под давлением, охлаждающей жидкости намного труднее достичь точки кипения.

Однако иногда давление возрастает, и его необходимо сбросить, прежде чем оно разрушит шланг или прокладку. Крышка радиатора сбрасывает избыточное давление и жидкость, сохраняя ее в резервном бачке. После того, как жидкость в резервном баке остынет до приемлемой температуры, она возвращается в систему охлаждения для повторной циркуляции.

Убийственный охлаждающий агент: антифриз

Антифриз является неотъемлемой частью системы охлаждения. Состоящий из этиленгликоля антифриз выдерживает температуру в десятки градусов ниже нуля, при этом без закипания выдерживает температуру двигателя, превышающую 250 градусов.

Для большинства климатических условий смесь 50 % антифриза и 50 % воды является лучшей охлаждающей жидкостью. Если температура намного ниже нуля, лучше всего подойдет смесь из 75% антифриза и 25% воды, но такой процент концентрации является исключением, а не нормой.

Также важно отметить, что антифриз очень ядовит как для животных, так и для людей. Очень важно держать его подальше от животных, потому что их привлекает сладкий вкус жидкости, и они охотно ее пьют. При попадании в организм этиленгликоль образует кристаллы оксалата кальция, которые могут вызвать почечную недостаточность с последующей смертью.

Итак, не пытаясь звучать как голос мрака и обреченности, пожалуйста, будьте осторожны с антифризом и немедленно вытирайте любые капли или капли.

Систему охлаждения можно обслуживать, полностью слив старую охлаждающую жидкость и заменив ее свежим раствором. Промывка под давлением, которую должны выполнять профессионалы, удалит водную накипь вместе с остатками старой охлаждающей жидкости или осадка.

Когда система полностью промывается в одном направлении, механик часто дает ей обратную промывку, идущую в направлении, противоположном нормальному потоку жидкости.
