Принцип работы соленоида: Электромагнитные соленоидные клапаны — устройство, принцип работы

что это такое, разновидности и устройство. Принцип работы

Содержание:

Соленоид – это обмотка, имеющая цилиндрический вид. Длина этой обмотки в десятки раз превышает ее диаметр. Само слово соленоид происходит из слияния двух терминов «solen», «eidos». Первое из них обозначает «труба», а второе слово переводится как «подобный». На практике, это объясняет форму этой радиодетали, которая имеет вид трубы, но с обмоткой.

Другими словами, соленоид можно назвать отдельным видом катушки индуктивности. При подаче на нее электричества, внутри этой «трубы» образуется электромагнитное поле. Поле, своей силой, втягивает внутрь сердечник, который тем самым совершает механическое действие. Используется это например в изменении положения клапана или открывания замка двери.

В статье будет описано устройство соленоидов, сфера применения и другие вопросы, касающиеся этой радиодетали. Также в статье добавлен интересный файл и видеоролик по данной теме.

Соленоид с подключением

Описание и принцип работы соленоида

Линейный соленоид работает на том же основном принципе, что и электромеханическое реле, описанное в предыдущем уроке, и точно так же, как и реле, они также могут переключаться и управляться с помощью транзисторов или полевых МОП-транзисторов. Линейный соленоид — это электромагнитное устройство, которое преобразует электрическую энергию в механическое толкающее или тянущее усилие или движение. Линейный соленоид в основном состоит из электрической катушки, намотанной вокруг цилиндрической трубки с ферромагнитным приводом или «плунжером», который может свободно перемещать или скользить «ВХОД» и «ВЫХОД» в корпусе катушек. Виды соленоидов представлены на рисунке ниже.

Соленоиды могут использоваться для электрического открывания дверей и защелок, открытия или закрытия клапанов, перемещения и управления роботизированными конечностями и механизмами и даже для включения электрических выключателей только путем подачи питания на его катушку. Соленоиды доступны в различных форматах, причем наиболее распространенными типами являются линейный соленоид, также известный как линейный электромеханический привод (LEMA) и вращающийся соленоид.

Соленоид и сфера применения

Оба типа соленоидов, линейный и вращательный доступны в виде удержания (с постоянным напряжением) или в виде защелки (импульс ВКЛ-ВЫКЛ), при этом типы защелки используются в устройствах под напряжением или при отключении питания. Линейные соленоиды также могут быть разработаны для пропорционального управления движением, где положение плунжера пропорционально потребляемой мощности. Когда электрический ток протекает через проводник, он генерирует магнитное поле, и направление этого магнитного поля относительно его северного и южного полюсов определяется направлением потока тока внутри провода.

[stextbox id=’info’]Эта катушка проволоки становится « электромагнитом » со своими собственными северным и южным полюсами, точно такими же, как у постоянного магнита. Сила этого магнитного поля может быть увеличена или уменьшена либо путем управления количеством тока, протекающего через катушку, либо путем изменения количества витков или петель, которые имеет катушка. Пример «электромагнита» приведен ниже.[/stextbox]

Магнитное поле, создаваемое катушкой

Когда электрический ток проходит через обмотки катушек, он ведет себя как электромагнит, и плунжер, который находится внутри катушки, притягивается к центру катушки с помощью магнитного потока внутри корпуса катушек, который, в свою очередь, сжимает небольшая пружина прикреплена к одному концу плунжера. Сила и скорость движения плунжеров определяются силой магнитного потока, генерируемого внутри катушки.

Когда ток питания выключен (обесточен), электромагнитное поле, созданное ранее катушкой, разрушается, и энергия, накопленная в сжатой пружине, заставляет поршень вернуться в исходное положение покоя. Это движение плунжера вперед и назад известно как «ход» соленоидов, другими словами, максимальное расстояние, на которое плунжер может проходить в направлении «вход» или «выход», например, 0–30 мм.

Такой тип соленоида обычно называется линейным соленоидом из-за линейного направленного движения и действия плунжера. Линейные соленоиды доступны в двух основных конфигурациях, которые называются «тягового типа», так как он тянет подключенную нагрузку к себе, когда они находятся под напряжением, и «толкающего типа», которые действуют в противоположном направлении, отталкивая его от себя при подаче питания. Как притягивающие, так и толкающие типы обычно имеют одинаковую конструкцию, с разницей в расположении возвратной пружины и конструкции плунжера.

Магнитное поле, создаваемое внутри.

Конструкция линейного соленоида вытяжного типа

Линейные соленоиды полезны во многих устройствах, которые требуют движения открытого или закрытого типа (например, внутри или снаружи), таких как дверные замки с электронным управлением, пневматические или гидравлические регулирующие клапаны, робототехника, управление автомобильным двигателем, ирригационные клапаны для полива сада и даже для дверного звонка. Они доступны как открытая рама, закрытая рама или герметичные трубчатые типы.

Материал в тему: Что такое кондесатор

Вращательный соленоид

Большинство электромагнитных соленоидов являются линейными устройствами, создающими линейную силу движения или движения вперед и назад. Однако имеются также вращательные соленоиды, которые производят угловое или вращательное движение из нейтрального положения либо по часовой стрелке, против часовой стрелки, либо в обоих направлениях (в двух направлениях). Вращающиеся соленоиды можно использовать для замены небольших двигателей постоянного тока или шаговых двигателей, если угловое движение очень мало, а угол поворота — это угол, смещенный от начального к конечному положению.

Обычно доступные ротационные соленоиды имеют перемещения 25, 35, 45, 60 и 90 ^o, а также многократные перемещения к определенному углу и от него, такие как самовосстановление в двух положениях или возврат в нулевое вращение, например, от 0 до 90- до -0 ^° , самовосстановление в 3 положениях, например от 0 ^° до +45 ^° или от 0 ^° до -45 ^°, а также фиксация в 2 положениях.

Соленоид в металлическом корпусе.

Вращающиеся соленоиды производят вращательное движение, когда под напряжением, обесточено, или изменение полярности электромагнитного поля изменяет положение ротора с постоянными магнитами. Их конструкция состоит из электрической катушки, намотанной вокруг стальной рамы с магнитным диском, соединенным с выходным валом, расположенным над катушкой.

[stextbox id=’info’]Когда катушка находится под напряжением, электромагнитное поле генерирует множество северных и южных полюсов, которые отталкивают соседние постоянные магнитные полюса диска, заставляя его вращаться на угол, определяемый механической конструкцией вращающегося соленоида.[/stextbox]

Вращающиеся соленоиды используются в торговых автоматах или игровых автоматах, для управления клапанами, затворами камер со специальными высокоскоростными, низкоэнергетическими или регулируемыми позиционирующими соленоидами с высоким усилием или крутящим моментом, такими как те, которые используются в точечно-матричных принтерах, пишущих машинках, автоматах или в автомобилях.

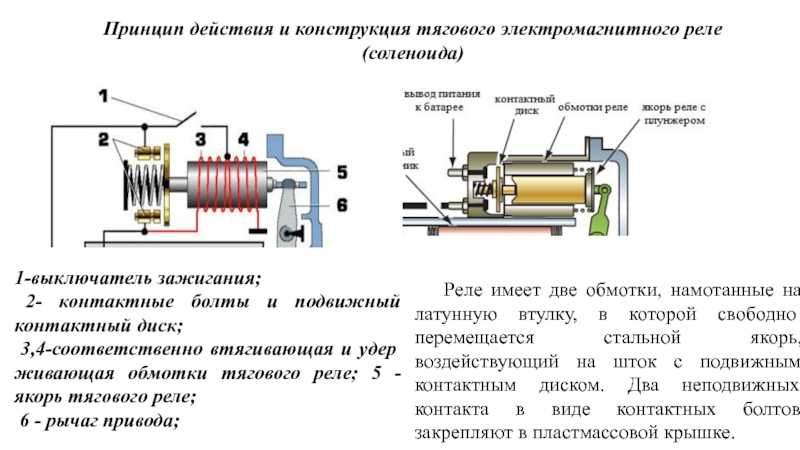

Схема устройства соленоида.

Электромагнитное переключение

Обычно соленоиды, линейные или вращающиеся, работают с приложением постоянного напряжения, но их также можно использовать с синусоидальными напряжениями переменного тока, используя двухполупериодные мостовые выпрямители для выпрямления питания, которые затем можно использовать для переключения соленоида постоянного тока. Малые соленоиды типа DC могут легко управляться с помощью транзисторных или полевых МОП-транзисторов и идеально подходят для использования в роботизированных устройствах.

Однако, как мы видели ранее с электромеханическими реле, линейные соленоиды являются «индуктивными» устройствами, поэтому требуется некоторая электрическая защита через катушку соленоида для предотвращения повреждения полупроводникового переключающего устройства высокими обратными ЭДС. В этом случае используется стандартный «Диод маховика», но вы также можете использовать стабилитрон или варистор малого значения.

Устройство электромагнитного клапана.

Снижение энергопотребления соленоида

Одним из основных недостатков соленоидов, особенно линейного соленоида, является то, что они являются «индуктивными устройствами», изготовленными из катушек с проволокой. Это означает, что соленоидная катушка преобразует часть электрической энергии, используемой для их работы, в «нагрев» из-за сопротивления провода. Другими словами, при длительном подключении к источнику электропитания они нагреваются, и чем дольше время, в течение которого питание подается на соленоидную катушку, тем горячее становится. Также, когда катушка нагревается, ее электрическое сопротивление также изменяется, позволяя течь большему току, повышая ее температуру.

При постоянном входном напряжении, подаваемом на катушку, катушка соленоидов не имеет возможности остыть, потому что входная мощность всегда включена. Чтобы уменьшить этот самогенерируемый эффект нагрева, необходимо уменьшить либо количество времени, в течение которого катушка находится под напряжением, либо уменьшить количество тока, протекающего через нее. Один из способов потребления меньшего тока заключается в подаче подходящего достаточно высокого напряжения на электромагнитную катушку, чтобы обеспечить необходимое электромагнитное поле для работы и посадки плунжера, но затем один раз активировать для снижения напряжения питания катушек до уровня, достаточного для поддержания плунжера, в «сидячем» или закрытом положении.

[stextbox id=’info’]Используя этот метод, соленоид может быть подключен к его источнику напряжения на неопределенный срок (непрерывный рабочий цикл), так как мощность, потребляемая катушкой, и выделяемое тепло значительно уменьшаются, что может быть до 85-90% при использовании подходящего силового резистора. Однако мощность, потребляемая резистором, также будет генерировать определенное количество тепла, I ² R (закон Ома), и это также необходимо учитывать.[/stextbox]

Рабочий цикл соленоида

Другим более практичным способом уменьшения тепла, выделяемого катушкой соленоидов, является использование «прерывистого рабочего цикла». Прерывистый рабочий цикл означает, что катушка многократно переключается «ВКЛ» и «ВЫКЛ» на подходящей частоте, чтобы активировать механизм плунжера, но не дать ему обесточиться во время периода ВЫКЛ. Прерывистое переключение рабочего цикла является очень эффективным способом уменьшения общей мощности, потребляемой катушкой.

Рабочий цикл (% ED) соленоида — это часть времени «ВКЛ», когда на электромагнит подается напряжение, и это отношение времени «ВКЛ» к общему времени «ВКЛ» и «ВЫКЛ» для одного полного цикла операций. Другими словами, время цикла равно времени включения плюс время выключения. Рабочий цикл выражается в процентах, например:

Затем, если соленоид включен или включен на 30 секунд, а затем выключен на 90 секунд перед повторным включением, один полный цикл, общее время цикла включения / выключения составит 120 секунд, (30 + 90) поэтому рабочий цикл соленоидов будет рассчитываться как 30/120 сек или 25%. Это означает, что вы можете определить максимальное время включения соленоидов, если вам известны значения рабочего цикла и времени выключения.

Например, время выключения равно 15 секундам, рабочий цикл равен 40%, поэтому время включения равно 10 секундам. Соленоид с номинальным рабочим циклом 100% означает, что он имеет постоянное номинальное напряжение и поэтому может быть оставлен включенным или постоянно включен без перегрева или повреждения. В этом уроке о соленоидах мы рассматривали как линейный соленоид, так и вращающийся соленоид как электромеханический привод, который можно использовать в качестве выходного устройства для управления физическим процессом. В следующем уроке мы продолжим рассмотрение устройств вывода, называемых исполнительными механизмами, и устройства, которое снова преобразует электрический сигнал в соответствующее вращательное движение, используя электромагнетизм. Тип устройства вывода, которое мы рассмотрим в следующем уроке — это двигатель постоянного тока.

Материал по теме: Что такое реле времени.

Соленоид в упаковке

Соленоиды косвенного действия

Данный вид соленоида является более сложным, и понадобится больше времени для объяснения механизма его работы. Проще говоря, соленоид косвенного действия состоит из двух клапанов, соединённых в один механизм. Основной клапан (main valve) – это золотник, который работает по описанному выше принципу, второй используемый механизм – это управляющий клапан (pilot valve), который находится между золотником и электромагнитом. Управляющий клапан представляет собой маленький соленоид прямого действия, который активирует нажатие большого золотника. Обратите внимание, что соленоид, показанный на данном изображении, является соленоидом прямого действия, так как он напрямую воздействует на управляющий клапан, но вся конструкция в сборе является соленоидом косвенного действия.

Основное различие между соленоидами прямого действия и косвенного действия в том, как они взаимодействуют с механическими частями маркера. Соленоиды прямого действия работают напрямую с элементами механизма маркера. Соленоиды косвенного действия используют воздушный поток для управления золотником. Основная причина существования соленоидов косвенного действия – это их невероятно низкое потребление энергии по сравнению с соленоидами прямого действия. Например, если соленоиду прямого действия необходимо 4 ватта для воздействия на механизм, то соленоиду косвенного действия для того же воздействия нужно всего 0,5 ватта.

Схема работы соленоида.

Далее соленоиды делятся по количеству потоков. Для функционирования у соленоида должно быть хотя бы одно отверстие, через которое воздух поступает в соленоид, одно отверстие, из которого воздух поступает в механизм, и одно отверстие для сброса воздуха. Но в большинстве случаев используется конструкция с двумя отверстиями для подачи воздуха в механизм маркера и двумя отверстиями сброса воздуха. В настоящее время, в основном, используются три основных типа соленоидов:

1. Четырёхпоточный золотниковый клапан (four way spool valve). Этот тип используется в большинстве полностью электропневматических маркеров, где для движения поршня назад и вперёд используется воздух. Например Ego, Angel, Shocker, Dye Matrix и т.п. Неправильно названный тривей (three way valve) на кокерах, тоже является примером четырёхпоточного поршня.
2. Трехпоточный золотник, закрытый в состоянии покоя (3-way spool normally closed). Это трехпоточный клапан, который подаёт воздух при подаче на него напряжения. Когда этот соленоид в состоянии покоя, он не подаёт никакого давления, например pVI Shocker, Invert Mini.
3. Трёхпоточный золотник, открытый в состоянии покоя (3-way spool normally open). Это трёхпоточный клапан, который подаёт давление в состоянии покоя, и перекрывает поток воздуха, когда на него подаётся напряжение, например Ion.

Управляющий клапан в соленоиде всегда является трёхпоточным, закрытым в состоянии покоя. Когда на соленоид подаётся напряжение, управляющий клапан открывается и подаёт воздух для того, чтобы сдвинуть золотник, который, в свою очередь, может быть и трехпоточным и четырёхпоточным.

Каждый соленоид косвенного действия делится на три сегмента: катушка (coil), управляющий клапан (pilot) и золотник (spool). Катушка – это единственная электромагнитная часть всего механизма. Состоит она из медной проволоки, обмотанной вокруг металлического кожуха, внутри которого находится металлический стержень, являющийся противоположным магнитным компонентом клапана. Стержень изготавливается из стали и имеет пружину с одного конца. На противоположном конце соленоида находится золотник, который является клапаном и основной движущейся частью соленоида. Золотники обычно изготавливаются из латуни или алюминия в зависимости от производителя.

Также на золотнике имеются разнообразные прокладки для того, чтобы перенаправлять воздушные потоки. И, наконец, последняя часть соленоида – управляющий клапан, который является “посредником” между движением стержня катушки и золотника. Основной компонент для управляющего клапана – круглый поршень, который передвигает золотник в открытое положение. Поршень представляет собой маленький пластиковый диск с прокладкой вокруг него. За поршнем находится маленький привод, деталь для удержания привода на месте и маленькая заглушка, находящаяся внутри привода. Большинство этих компонентов, как и корпус управляющего клапана, изготавливается из полимеров для того, чтобы улучшить скольжение и уплотнение.

Интересный материал для ознакомления: что такое вариасторы.

В заключение статьи, что же такое двелл? Это время, в течение которого на соленоид подаётся напряжение (соответственно, путь болта маркера в переднее положение + время, которое болт находится в переднем положении, выпуская воздух). При сильном понижении параметра двелл вам придётся компенсировать более короткое время пребывания болта в переднем положении путём повышения рабочего давления маркера, что не будет полезным для вашего маркера. Слишком завышенное значение параметра двелл приведёт к перерасходу воздуха, заряда батареи и большему износу самого соленоида.

Два одинаковых соленоида.

Как проверить работоспособность

Проводник, имеющий форму спирали, в котором возникает магнитное поле, называется соленоидом. Применяется в автомобилях и предназначен для переключения датчиков и клапанов на расстоянии. Таким образом, если клапан или какой-либо датчик перестал функционировать, то, прежде всего, проверке подвергают соленоид.

Для проверки потребуется следующее:

• компрессор;
• оборудование для диагностики;
• различные инструменты – отвертки, ключи и другие.

Для проверки соленоида его необходимо переключить в режим “омметра”. Отыскать соленоид в автомобиле можно посредством технической документации, которая идет с каждым транспортным средством. Соленоид должен быть подключен к бортовому компьютеру. Обратить внимание и на то, в каком состоянии находится клапан. Он может быть закрытым или открытым.

1. Следующим этапом следует проверка электрического сопротивления соленоида. В работе потребуется применить омметр, который следует подключить к клеммам компонента. О том, каким сопротивлением должен обладать соленоид в горячем и холодном состоянии, указано в технической документации. Проверить контур компонента на замыкание. Необходимо каждый контакт через корпус автомобиля замкнуть. В течение долгого периода эксплуатации в соленоиде скапливается большое количество загрязняющих компонентов. По возможности следует промыть соленоид в бензине. Возможно, что приходится иметь дело с неразборным компонентом. Тогда придется заменить старый соленоид на новый, и можно быть уверенным в том, что проблема устранена.
2. Соленоид является источником мощного магнитного поля. В результате этого внутри скапливается большое количество металлических микрочастиц. Они оседают на стенках каналов и вскоре начинают препятствовать нормальной работе клапана. Подвижные части работают с перебоями. Удалять металлические микрочастицы можно посредством компрессора. Высокое давление воздуха удалит весь мусор, скопившийся за несколько лет или месяцев эксплуатации. Не забыть обратить внимание на то, в каком состоянии должен находиться клапан в обычном состоянии.
3. Если соленоид закрыт в нормальном положении, то выполнить простой тест. Отключить устройство от источника питания. После этого направить струю воздуха, которая должна задерживаться внутри, а не выходить через выходной канал. Подать напряжение на соленоид. В данной ситуации воздушная струя должна начать выходить через выходной канал. Если условия выполняются, то можно сказать, что компонент находится в пригодном состоянии.
4. С иной ситуацией придется столкнуться в случае с нормально открытым соленоидом. Как только компонент был обесточен, воздух должен начать выходить через выходной клапан. При подаче тока канал запирается, и воздух остается внутри.

Электромагнитный клапан.

Наличие короткого замыкания становится причиной низкого сопротивления. Его можно измерить и для этого необходимо отыскать электродвижущую силу, а также ее внутреннее сопротивление. На основании полученных сведений выполнить требуемые расчеты. Для расчета короткого замыкания потребуется лишь тестер.

Заключение

В данной статье представлены основные вопросы работы соленоида или электромагнитного клапана. Более подробно об этом устройстве можно узнать, прочитав статью Электромагнитное поле соленоида. В нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессиональных электронщиков. Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vk.com/electroinfonet. В завершение статьи выражаем благодарность источникам, откуда была почерпнута информация:

www.wiki.amperka.ru

www.pb-all.ru

www.meanders.ru

www.kinergo.ru

Предыдущая

РадиодеталиЧто такое тепловое реле

Следующая

РадиодеталиЧто такое геркон и как применяется в быту?

Соленоиды АКПП: принцип работы и признаки выхода из строя — Иксора

Что такое соленоиды передачи?

Трансмиссия автомобиля имеет много сложных движущихся частей. Каждая из них служит уникальной цели в управлении автомобилем и помогает ему двигаться. Одна деталь, о которой вы, возможно, раньше не слышали, — это соленоиды трансмиссии, и они играют ключевую роль в движении автомобилей с автоматической коробкой передач.

Какие функции выполняют соленоиды АКПП?

Большинство механических коробок передач не имеют соленоидов. Однако в автоматических КПП они используются для облегчения переключения передач. Соленоиды — это электрогидравлические клапаны, которые управляют одной или несколькими шестернями в зависимости от трансмиссии и конструкции автомобиля. Они контролируют поток трансмиссионной жидкости, открывая или закрывая его, на основе данных электрических сигналов от блока управления.

Когда соленоид открывается или закрывается, он изменяет давление в трансмиссии, позволяя переключать передачи. В то время как водитель самостоятельно управляет переключением передач в авто с механической КПП, автоматические коробки передач полагаются на датчики скорости автомобиля и блок управления двигателем (ECU) или блок управления коробкой передач (TCM).

Как работают трансмиссионные соленоиды?

Датчики скорости в двигателе автомобиля постоянно отслеживают ход транспортного средства и анализируют, что необходимо отрегулировать. Например, они определяют момент, когда необходимо переключать передачи, чтобы получить необходимую мощность и скорость движения. Датчики скорости работают с блоками ECU или TCM и посылают через них сигналы на соленоиды о необходимости их открытия или закрытия. Такая система и позволяет переключать передачи.

Соленоиды трансмиссии имеют подпружиненный поршень внутри, который обмотан проводом, соединенным с датчиками скорости и ECU или TCM. Через этот провод они получают сигналы для регулировки потока гидравлической жидкости в трансмиссии.

Каковы признаки выхода из строя соленоидов?

Как правило, выход из строя соленоида не потребует аварийного ремонта, скорее всего вы сможете некоторое время продолжать управлять автомобилем. Тем не менее, вы заметите определенные признаки неисправности.

1. Задержка или ошибочное переключение передач
   Если вы заметите, что переключение передач занимает немного больше времени, это может быть признаком неисправного соленоида. Причиной неисправности может быть изношенная или сильно загрязненная трансмиссионная жидкость, использование которой ведет к тому, что соленоиды заедают в открытом или закрытом положении, что затрудняет переключение передач в случае необходимости.
2. Передача не переключается при торможении.
   Это также признак неисправного соленоида. Причиной опять же является грязная трансмиссионная жидкость. Если электромагнитный клапан застрял открытым или закрытым, он не будет так легко реагировать на сигналы от ECU или TCM, сообщающие ему о замедлении автомобиля.
3. Передача застревает на нейтральной
   Это еще один признак заедания одного или нескольких соленоидов в открытом или закрытом положении из-за использования загрязненной трансмиссионной жидкости. Пока соленоид не получит сигнал для переключения на первую передачу, он не сможет выполнить требуемое действие, что ведет к нестабильному переключению передач.
4. Горит индикатор проверки двигателя
   Это верный признак того, что вам нужно доставить автомобиль на СТО для диагностики. Если неисправность соленоидов привела к активации индикатора проверки двигателя, будьте готовы к тому, что трансмиссия может перейти в режим бездействия или в режим повышенной безопасности.

Что делать, если вы подозреваете неисправность соленоида?

Если вы подозреваете, что у вас неисправный соленоид, особенно если загорелась лампочка проверки двигателя, вам нужно отвезти свой автомобиль опытному механику, который просмотрит коды ошибок и поставит правильный диагноз.

Полезная информация:

• О симптомах нестабильной работы катушек зажигания
• Почему стучит в двигателе автомобиля и можно ли по стуку определить его причины
• Причины нестабильной работы двигателя на холостом ходу

Получить профессиональную консультацию при подборе товара и подробную информацию по всем интересующим Вас вопросам можно позвонив по телефону — 8 800 555-43-85 (звонок по России бесплатный).

Что такое соленоид — его принцип работы и типы

Соленоиды — это простые компоненты, которые можно использовать для различных целей. Название соленоид происходит от греческого слова «солен», что означает канал или трубу. Соленоиды используются как в бытовом, так и в промышленном оборудовании, они доступны в различных исполнениях, каждый из них имеет свою специфику применения. Хотя приложение меняется, принцип их работы всегда остается прежним. Здесь мы обсудим Соленоид работает и различные типы соленоидов.

Что такое соленоид?

Соленоид представляет собой длинный кусок проволоки, намотанной в виде катушки. Когда электрический ток проходит через катушку, он создает относительно однородное магнитное поле внутри катушки.

Соленоид может создавать магнитное поле из электрического тока, и это магнитное поле можно использовать для создания линейного движения с помощью металлического сердечника. Это простое устройство можно использовать как электромагнит, как индуктор или как миниатюрную беспроводную приемную антенну в цепи.

Принцип работы соленоида

Соленоид просто работает по принципу «электромагнетизма». При протекании тока через катушку в ней создается магнитное поле, если внутрь катушки поместить металлический сердечник , то магнитные линии потока концентрируются на сердечнике, что увеличивает индукцию катушки по сравнению с воздушным сердечником. Эта концепция электромагнитной индукции была более подробно разработана в нашем предыдущем проекте катушки Тесла.

Большая часть потока сосредоточена только на сердечнике, в то время как часть потока появляется на концах катушки и небольшое количество потока выходит за пределы катушки.

Магнитная сила соленоида может быть увеличена за счет увеличения плотности витков или за счет увеличения тока, протекающего в катушке.

Как и все другие магниты, активированный соленоид имеет как положительный, так и отрицательный полюса, через которые объект может притягиваться или отталкиваться.

Типы соленоидов

На рынке доступны различные типы соленоидов, классификация основана на материале, конструкции и функции.

• Многослойный соленоид переменного тока
• Соленоид рамы DC-C
• Соленоид рамы DC-D
• Линейный соленоид
• Поворотный соленоид

Ламинированный соленоид переменного тока

Ламинированный соленоид переменного тока состоит из металлического сердечника и катушки с проволокой. Сердечник изготовлен из многослойного металла, чтобы уменьшить блуждающий ток, что помогает улучшить работу соленоида.

Соленоид переменного тока имеет особое преимущество, поскольку он может создавать большое усилие при первом ходе. Это связано с тем, что они имеют пусковой ток (мгновенный высокий входной ток, потребляемый источником питания или электрическим оборудованием при включении). Они способны использовать больше ходов, чем ламинированные соленоиды постоянного тока.

Доступны в различных конфигурациях и диапазонах, при работе они издают чистый жужжащий звук.

Ламинированный соленоид AC можно использовать в различном оборудовании, требующем немедленных действий, например, в медицинском оборудовании, замках, транспортных средствах, промышленном оборудовании, принтерах и в некоторых бытовых приборах.

C-образный соленоид постоянного тока

C-образный соленоид относится к конструкции соленоида. Соленоид DC C-Frame имеет только рамку в форме буквы C, которая покрывает катушку.

Соленоид постоянного тока C-образной рамы используется во многих повседневных приложениях из-за более контролируемого хода. Хотя говорят, что это конфигурация постоянного тока, они также могут использоваться в оборудовании, предназначенном для питания переменного тока.

Источник изображения: https://uk.rs-online.com.

D-образный соленоид постоянного тока

Этот тип соленоида имеет двухкомпонентную раму, закрывающую катушки. Они имеют те же функции, что и соленоид C-образной рамы, поэтому D-образная рама также может использоваться с питанием переменного тока и имеет управляемый ход.

Соленоид постоянного тока с D-образной рамой используется как в обычных, так и в медицинских устройствах, таких как игровые автоматы, банкоматы и анализаторы крови и газов.

Линейный соленоид

Линейные соленоиды более знакомы людям. Он состоит из катушки проволоки, намотанной на подвижный металлический сердечник, который помогает нам прикладывать тянущее или толкающее усилие к механическому устройству.

Этот тип соленоидов в основном используется в пусковых устройствах. Этот механизм переключения помогает замыкать цепь и позволяет току течь через механизм.

Линейные соленоиды специально используются в автоматических и надежно защищенных дверных механизмах и стартерах автомобилей и велосипедов.

Вращающийся соленоид

Вращающийся соленоид — это уникальный тип соленоида, который используется для различных применений, где требуется простой процесс автоматического управления. Он работает по тому же принципу, что и другие соленоиды и имеет те же элементы, катушку и сердечник, но принцип действия у них другой.

Металлический сердечник крепится к диску и имеет под ним небольшие канавки. Размер канавок точно совпадает с пазами в корпусе соленоида. Он также имеет шариковые подшипники, чтобы сделать движение легким.

При срабатывании соленоида сердечник втягивается в корпус соленоида, и сердечник диска начинает вращаться. Эта установка будет иметь место пружины между сердечником и корпусом соленоида. После отключения источника питания пружина возвращает сердечник диска в исходное положение.

Вращающийся соленоид более надежен, чем , по сравнению со всеми другими типами соленоидов. Первоначально они были предназначены только для защитных механизмов, но в настоящее время их можно найти во многих автоматизированных промышленных механизмах, таких как лазер и затвор.

Заключение

Теперь вы знаете о соленоидах , принципе работы и различных типах соленоидов , доступных на рынке. Соленоиды — это простое и эффективное решение для управления клапанами и электромагнитными переключателями или механическими блокировками.

Их принцип работы и мгновенная реакция сделали их лучшим решением для приложений, которым требуется большое количество энергии в небольшом пространстве и где требуется быстрая, стабильная и надежная работа.

Вот несколько приложений, в которых используется соленоид вместе со схемой драйвера:

• Схема драйвера соленоида
• Как управлять электромагнитным клапаном с помощью Arduino
• Автоматический дозатор воды с использованием Arduino

Теперь вы знаете о соленоиде все, поэтому можете приступить к реализации знаний с помощью своего творчества, чтобы воспользоваться свойствами соленоида для создания следующего изобретения.

Как работает соленоид?

Скорее всего, сегодня вы использовали несколько соленоидов. Они помогают завести машину, звонят в дверь и делают для вас сотни других вещей каждый день. Но что такое соленоид и как работает соленоид?

Соленоид работает, создавая электромагнитное поле вокруг подвижного сердечника, называемого якорем. Когда электромагнитное поле вынуждено двигаться, движение этого якоря открывает и закрывает клапаны или переключатели и превращает электрическую энергию в механическое движение и силу.

Поскольку соленоиды составляют такую ​​большую часть нашего мира, они представляют собой простые механизмы, требующие лишь базовых знаний физики, которые большинство из нас изучали в средней школе. Разобраться в них несложно, и вам не нужно знать никаких математических формул, чтобы узнать их секреты.

Что такое соленоид?

На самом простом уровне соленоид представляет собой отрезок проволоки, намотанной на сердечник. Сердечник часто состоит из двух частей — неподвижного сердечника и подвижной, являющейся якорем. Две части подпружинены.

Когда электрический ток проходит по проводу, он создает магнитное поле, которое перемещает якорь от неподвижного сердечника (или к нему, в зависимости от назначения и конструкции соленоида). Когда ток прекращается, пружина возвращает якорь в исходное положение.

Это возвратно-поступательное движение делает этот тип соленоида линейным, хотя есть и вращающиеся соленоиды, которые немного сложнее.

Чтобы функционировать, соленоид должен иметь три вещи:

• Спиральный провод
• Подвижный сердечник
• Электричество

Уберите спиральный провод, и у вас ничего нет. Убери электричество, и у тебя будет весна. Убери сердечник, и ты держишь только электромагнит.

В системе зажигания автомобиля эти элементы вместе приводят в движение якорь, что позволяет замыкать цепь, которая запускает двигатель. Как только вы отпустите ключ и он отойдет от положения «пуск», соленоид деактивируется, якорь вернется в прежнее положение, разорвав цепь. Таким образом, зажигание вашего автомобиля перестанет пытаться запустить двигатель, так как он уже работает.

Хотя соленоид использует электромагнетизм, сам по себе он не является электромагнитом. Он использует только электромагнетизм для выполнения своей работы. Несмотря на это, многие люди используют термины взаимозаменяемо.

Для визуального ознакомления с соленоидами см. видео ниже:

Соленоид разрезается, начиная с отметки 5:40, позволяя вам увидеть, что это не более чем катушка медного провода. Для работы соленоида требуется электрический ток.

Здесь можно найти видео об автомобилях:

В этом разделе вы найдете много информации о соленоиде стартера автомобиля, заглянете внутрь одного из них и узнаете, что заставляет эти устройства выходить из строя, в том числе почему этот щелкающий звук в вашем автомобиле делает, когда он не запускается, является показателем плохого соленоида.

Что такое электромагнитный клапан?

Электромагнитные клапаны, как и любые другие клапаны, регулируют поток газов или жидкостей. Наличие в них соленоида позволяет этим клапанам открываться или закрываться с помощью электричества.

Эти типы клапанов могут быть выполнены в двух вариантах: нормально открытые и нормально закрытые.

В состоянии покоя электромагнитного клапана — выключено — ток по проводам не течет, и подвижный сердечник упирается в основание клапана. Тем самым он закрывает клапан, так как жидкость или газ за ним не могут пройти.

Подача электричества через катушку провода создает магнитное поле, это поле заставляет сердечник подниматься, и теперь жидкость или газ могут свободно проходить через клапан. Отключение электричества опускает сердечник обратно вниз, закрывая клапан и перекрывая поток газа или жидкости. Это функция нормально закрытого клапана, который остается закрытым до тех пор, пока для открытия клапана не будет использовано электричество.

Нормально открытый электромагнитный клапан использует те же принципы, но предназначен для работы в обратном направлении. В выключенном положении сердечник остается в верхнем положении, позволяя среде течь через открытый клапан. Включение клапана заставит сердечник двигаться вниз, перекрывая поток и закрывая клапан.

Сила соленоида

Если вы когда-либо использовали пневматический инструмент, вы использовали небольшой соленоид. В вашем компрессоре был сжатый воздух. Вы нажали на спусковой крючок своего пистолета для гвоздей, потому что хотели, чтобы струя сжатого воздуха забила вам гвоздь. Когда вы это сделали, электромагнитный клапан открылся на долю секунды, позволяя дозе этого сжатого воздуха выстрелить из компрессора в пистолет и забить этот гвоздь.

Для перемещения такого маленького клапана не требуется много энергии, но для соленоида в более крупном инструменте — возможно, для управления более значительными объемами жидкости или газа — требуется больше. Мощность, доступная от соленоида, зависит от количества витков в проводе и тока, проходящего через него.

В соответствии с законом Ампера, представляющим собой математическое уравнение, которое учитывает эти элементы для определения силы электромагнитного поля, уравнение магнитного поля позволяет определить, сколько катушек и какой ток необходим для адекватного питания электромагнитного клапана.

Применение

Более сильные или слабые соленоиды находят применение в зависимости от необходимости. Большой, мощный соленоид с множеством катушек и большим электрическим током не нужен для того, чтобы заставить ваш дверной звонок звонить. Это можно сделать с помощью небольшого соленоида.

Но электромагнитный клапан на нефтяной вышке должен быть намного мощнее. В то время как все соленоиды являются электрическими — у вас не может быть электромагнита без электричества — разнообразие выполняемых ими работ требует разных типов.

• Электрика . Этот термин распространяется на все электромагнитные клапаны, поскольку в них должно быть задействовано электричество.
• Пневматический . Эти электромагнитные клапаны позволяют перемещать и подавлять газы, такие как воздух, азот и углекислый газ.
• Гидравлический . Клапан, который регулирует движение жидкостей, от воды до бурбона и бензина.

Когда вы начнете искать их, вы обнаружите, что соленоиды и электромагнитные клапаны повсюду в современной жизни, и они делают многие задачи, которые мы выполняем каждый день, намного более управляемыми.

Проверка соленоида

Электромагнитный клапан может время от времени перестать открываться и закрываться, или соленоид в вашем автомобиле может однажды не завести машину. Диагностика этих проблем является ключом к их устранению, поэтому есть несколько простых способов сделать это.

Проще всего с компасом. Поскольку ваш соленоид работает на электромагнетизме, вокруг него не будет магнитного поля, если сам соленоид не работает.

Поместив компас рядом с соленоидом, а затем активировав этот соленоид, вы сразу узнаете, проблема в нем или есть какая-то другая механическая проблема. Если стрелка вашего компаса прыгает, соленоид создает магнитное поле. Если нет, то ваш соленоид не получает необходимое электричество.

В этом случае вы можете дополнительно определить проблему с помощью мультиметра. Однако перед этим ваш первый шаг — проверить соединения. Если ваши положительные или отрицательные клеммы отсоединены или каким-либо образом неисправны, соленоид не может работать, даже если он находится в первозданном состоянии. Даже если соединения выглядят хорошо, вы должны использовать мультиметр, чтобы определить непрерывность соленоида.

Убедившись, что соединения в порядке, переключите мультиметр на настройку сопротивления. Если вы получите показание более 0,3 Ом, устройство не работает должным образом. Он не проводит достаточно электричества для работы и нуждается в замене.

Дополнительные сведения о диагностике и устранении проблемы см.
