Принцип работы инжектора видео: принцип работы и устройство инжекторных систем

ВАЗ 21099 – особенности инжектора, ремонт своими руками + Видео » АвтоНоватор

Выпуск автомобиля ВАЗ 21099 начался еще в 1990-х годах. Обладателями автомобиля в то время были немногие, из-за высокой цены на транспортное средство. С 2000-х годов началось серийное производство ВАЗ 21099, инжектор в котором заменил привычный карбюратор. Главной особенностью инжекторного автомобиля является наличие блока управления с электронными мозгами.

Что такое инжектор – современная замена карбюратору

Инжектор – это устройство, которое заменяет работу карбюратора и состоит из топливной рейки (рампы), на которую крепятся форсунки. Под высоким давлением от бензонасоса топливо поступает на рейку, и оттуда идет распределение бензина на форсунки. Форсунки инжектора, при помощи уплотнительных резиновых колец, вставляются вместе с рейкой в блок двигателя и делают впрыск топлива, которое потом воспламеняется.

Одну из основных частей работы в инжекторе выполняет впускной коллектор. В его устройство входит дроссельная заслонка, которая отвечает за подачу воздуха из окружающей среды в блок двигателя.

Инжектор – достаточно тонкое устройство, работу которого регулирует в постоянном режиме электронный «мозг» автомобиля. Наличие бортового компьютера позволяет проводить в специализированных автосервисах быструю и точную диагностику автомобиля. Диагностика проводится подключением специального оборудования через разъем к бортовому компьютеру автомобиля.

Инжекторные модели ВАЗ 21099 с 2000 года также обзавелись электронными «мозгами». Данная модель автомобиля имеет передний привод, показывает высокую устойчивость на дорогах. Двигатель у инжекторной 99-ки  четырехцилиндровый, восьмиклапанный, с рабочим объемом 1.5 л. В современном ВАЗе максимальная скорость, указанная на спидометре – 180 км/час. На практике не рекомендуется разгонять данный автомобиль свыше 160 км/час.

Конструктивной особенностью инжектора автомобиля является намного меньший расход топлива, по сравнению с карбюраторным автомобилем. ВАЗ 21099 (инжектор) имеет средний расход 7.0–7.5 л на 100 км, при средней скорости 100–120 км/час. Достигнуть снижения расхода топлива удалось за счет уменьшения энергопотребления автомобиля. Стоит отметить, что инжектор данного автомобиля не очень привередлив к октановому топливу и одинаково расходует бензин, что марки А-92, что А-95.

Мнение эксперта

Руслан Константинов

Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Инжекторный двигатель сегодня куда популярнее карбюратора. Неудивительно, ведь плюсы очевидны:
• режим работы двигателя подбирается автоматически;
• нет необходимости ручной настройки, человеческий фактор исключается;
• экономия топлива;
• соответствие экологическим нормам;
• не теряет мощности и может запускаться без проблем в любых условиях.
Однако и недостатками инжектор не обделён:
• более высокая стоимость, в том числе обслуживания;
• датчики не подлежат ремонту и их следует менять на новые;
• без специального оборудования и навыков самостоятельно отремонтировать инжектор затруднительно;
• от напряжения бортовой сети зависит работа двигателя.
Что касается экономичности инжекторных двигателей, то с этим могут поспорить опытные специалисты по настройке карбюратора. После правильной регулировки карбюратор потребляет даже меньше топлива, чем инжектор. Но и мощность двигателя становится меньше. Автомобилисты старой закалки и вовсе предпочитают не переходить на инжектор из-за его чувствительности к качеству топлива. Как бы то ни было, карбюратор со временем полностью уступит современным технологиям.

Неисправности ВАЗ 21099 – инжектор тоже выходит из строя!

Независимо от времени года на улице, очень часто автомобиль может попросту перестать заводиться, или же начинает плохо реагировать на педаль газа. При этом все бортовые датчики компьютера могут не показывать ошибок. Причины поломки следует искать именно в инжекторе.

Обычно поломка связана с засорением топливных форсунок инжектора, при этом в автомобиле увеличивается расход горючего и уменьшается тяга. Из-за того, что топливо попадает не в том количестве, что нужно для работы двигателя, начинает плавать холостой ход. Для ВАЗ нормальное значение при холостой работе двигателя в теплую погоду – 900 оборотов в минуту. При старте в холодную пору года двигатель выдает 1500 оборотов, при правильной работе через 5–10 минут они должны упасть до 900.

Ремонт инжектора ВАЗ 21099

В большинстве случаев можно обойтись простой чисткой инжектора. Эту процедуру могут проделать в каждом автосервисе. Чтобы не допускать серьезных поломок, вовремя проводите диагностику вашего автомобиля. Сделать чистку можно и своими силами при помощи химических средств, однако она будет неполной. Если вы все же решились проводить чистку инжектора сами, вам нужно купить ремкомплект резиновых уплотнительных колец для форсунок и жидкость для чистки инжекторов.

Перед выполнением данной процедуры нужно снять клеммы на аккумуляторе и отсоединить все фишки электропитания возле инжектора. Потом приступаем к снятию коллектора, аккуратно откручиваем и отсоединяем патрубки от него. После этого спускаем давление в топливной рейке инжектора путем нажатия ниппеля с левой стороны рейки.

• Автор: Михаил
• Распечатать

Оцените статью:

(9 голосов, среднее: 3.8 из 5)

Поделитесь с друзьями!

Adblock
detector

ВАЗ 2107 инжектор: система зажигания, неисправности, особенности

ВАЗ 2107 инжектор, она же «семерка» – последний экземпляр из линейки машин ВАЗ с задним приводом. «Семерка» создана на основе ВАЗ 2105 с существенными отличиями: мощностью мотора, внешним видом световых приборов, оформлением салона, формой сидений. В данной статье мы рассмотрим основные параметры, функции, неисправности, плюсы и минусы инжекторных ВАЗ 2107, в частности систему зажигания.

Фото Ваз 2107

Также читайте как уменьшить расход топлива на карбюраторной ВАЗ 2107

Содержание

1. Принцип работы инжекторного двигателя ВАЗ 2107
2. ЭБУ также принадлежит контроль следующих функций:
3. Как это все выглядит в работе?
4. Также в расчет берутся такие параметры:
5. Зажигание инжекторных ВАЗ 2107
6. Какие преимущества инжекторных моделей ВАЗ 2107?
7. Недостатки инжекторных моделей двигателя ВАЗ 2107
8. Неисправности инжекторных двигателей ВАЗ 2107
9. Причины засорения инжектора ВАЗ 2107
10. Видео-обзор ВАЗ 2107

Принцип работы инжекторного двигателя ВАЗ 2107

Инжекторная система по методам работы кардинально отличается от принципов работы карбюраторной системы, в которой воздушно – топливная смесь подготавливается в камере карбюратора. В инжекторном двигателе ВАЗ 2107 происходит впрыскивание топливной смеси напрямую в цилиндры. За это она получила название «система распределенного впрыска».

Инжекторные системы характеризуются по принципу работы и по наличию разного количества инжекторов. На «семерке» установлена система разрозненного впрыска с 4 форсунками. То есть впрыск происходит в каждый цилиндр, которыми управляет микроконтроллер электронного блока управления двигателем. При помощи датчиков специального назначения идет считывание информации о режиме работы, положении педали газа и других важных параметров. Исходя из этого, идет контролируемое поступление топлива в цилиндры.

Фото ЭБУ ВАЗ 2107

От электронного блока управления (ЭБУ) зависит не только количественная пропорциональность топлива и воздуха, попадающего в камеру сгорания двигателя, но и контроль по созданию искры на свечах зажигания.

ЭБУ также принадлежит контроль следующих функций:

• контроль работы, включение и выключение насоса, подающего горючее;
• регулировка количества оборотов двигателя на холостом ходу;
• контроль количественного содержания углекислого газа в выхлопных газах;
• температуру охлаждающей жидкости в блоке цилиндров.

Как это все выглядит в работе?

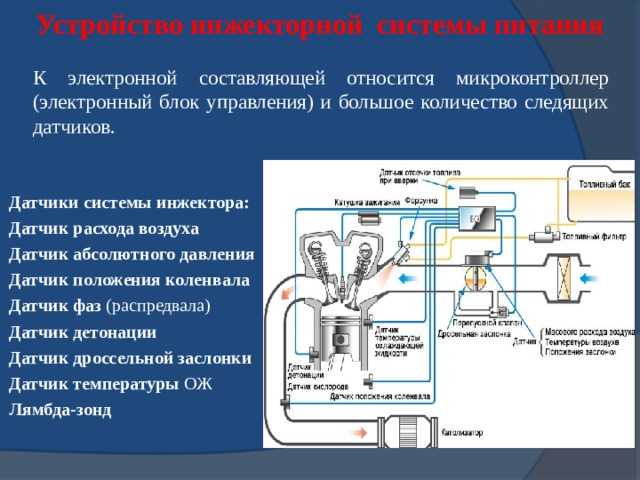

Первостепенно бензин из бака для горючего проходит через топливный фильтр и при помощи насоса попадает в топливную рампу. На ней расположен регулятор давления, от которого зависит контроль подачи топлива непосредственно на форсунки. В топливной рампе сохраняется и поддерживается давление 300 МПа, а лишнее горючее возвращается обратно в бак для бензина при помощи трубопровода обратной подачи.

При обособленном обороте двигателя, электронный блок управления контролирует открытие и закрытие форсунок, создавая таким образом подачу топлива во впускные коллекторы. Промежуток времени, на который открывается форсунка, влияет на количество бензина, который поступает в цилиндр. Это самое время ЭБУ исчисляет, основываясь на показаниях различных преобразователей (датчиков).

Информация, поступающая с преобразователя массового расхода топлива и преобразователя положения дроссельной заслонки, является главным показателем, который воздействует на время открытия форсунки. Момент, когда должна открыться форсунка, зависит от положения поршней в цилиндре. Информация о нем поступает с датчика контроля коленчатого вала на электронный блок управления.

Также в расчет берутся такие параметры:

• температурный режим охлаждающей жидкости, оказывающей влияние на процесс горения топлива;
• напряжение бортовой сети. От него зависит время открытия форсунок;
• количество оборотов двигателя;
• количественный состав выхлопных газов.

Зажигание инжекторных ВАЗ 2107

В инжекторном двигателе «семерки» имеется электронный узел зажигания, в который входит электронная плата и несколько катушек. Она имеет высокую надежность в работе, и не требовательна в обслуживании благодаря отсутствию двигающихся деталей.

Момент подачи искры задает ЭБУ двигателя, который зависит от количества оборотов, который поддерживает коленчатый вал.

Какие преимущества инжекторных моделей ВАЗ 2107?

• Инжекторный двигатель ВАЗ 2107 расходует меньшее количество горючего. При этом более мощный, чем карбюраторный двигатель с таким же объемом. Это достигнуто за счет оптимального формирования качественного и количественного состава смеси топлива. Соответственно КПД инжекторного двигателя выше, чем карбюраторного.

• Благодаря электронной регулировке оборотов, двигатель работает надежнее на холостом ходу, меньше глохнет при старте, хорошо заводится при низкой температуре окружающей среды.

• По сравнению с карбюраторным, инжекторный двигатель не требует частой настройки систем зажигания и подачи горючего.

• Воздушно-топливная смесь, которая поступает в цилиндры, имеет наиболее благоприятный состав. А имеющийся катализатор контролирует минимальное количество вредных выхлопных газов. Это играет большую роль в сохранении окружающей среды и заботе о здоровье.

• Отсутствует необходимость вручную регулировать механизм, поскольку это делают гидронатяжитель цепи и гидрокомпенсаторы зазоров клапанов. А также они гарантируют меньше шума (шумоизоляцию) при работе двигателя.

• Графическая крутящего момента «плавная», больший диапазон оборотов позволяет достигнуть высокого крутящего момента.

СТОИТ ЗАМЕТИТЬ! На двигатель с инжекторной системой возможна установка газо-баллонного оборудования не только 2-го, но так же и 4-го поколения. Это более современный и привлекательный вариант, поскольку установка 4-го поколения ГБО дает большую экономию и сводит к нулю возникновение «хлопков» в двигателе.

Конечно, как обычно помимо достоинств инжекторной «семерки» имеют место и отрицательные моменты, которые заключаются в следующих ситуациях:

• Проблемный доступ к некоторым составляющим, по причине нахождения мотора и других механизмов под капотом в том же формате, как и у моделей старого образца. Хотя при этом, система, обеспечивающая впрыск горючего, надежна, и не нуждается в частом обслуживании при эксплуатации.

Фото ВАЗ 2107 под капотом

• Инжекторный ВАЗ 2107 оснащен катализатором, который очень просто повредить при езде по плохой дороге с большими неровностями и препятствиями. В таких случаях, конечно, необходимо соблюдать осторожность во время езды по проблемным дорогам.

Фото катализатора ВАЗ 2107

• Наличие инжекторного двигателя повышает требования к качеству горючего, в отличие от карбюраторного варианта. Если применять низкокачественный бензин не избежать засорения топливной системы. Это приводит к не запланированному техническому обслуживанию автомобиля.

• Если произошла поломка системы впрыска самому выполнить ее ремонт в гаражных условиях не реально. Тут необходимо только обращаться к профессионалам на специализированом СТО.

Неисправности инжекторных двигателей ВАЗ 2107

Неисправности инжекторного двигателя ВАЗ 2107 дают о себе знать проявлением следующих проблем:

• Работа двигателя становится неустойчивой и не стабильной;
• Повышается в разы расход горючего;
• Увеличивается количественное содержание углекислого газа в выхлопе;
• При нажатии на педаль газа появляются провалы;
• Падает мощность двигателя, двигатель перестает «тянуть».

Для поиска неисправностей системы впрыска требуется специальное оборудование. Например, чтобы определить правильность работы датчиков и ЭБУ двигателя и определить коды ошибок, требуется специальное программное обеспечение с компьютером, тестер. По этой причине диагностику и ремонт «семерки» инжектор нужно проводить на профессионально оснащенных СТО. Частой причиной неисправностей инжекторов является засор самих форсунок.

Причины засорения инжектора ВАЗ 2107

Бензин не очень хорошего качества в основном вызывает проблемы с системой впрыска. В таком бензине содержится высокое количество тяжелых парафинов. Они оставляют наслоения на стенках топливной системы, засоряя ее, и затрудняют подачу горючего. При производстве качественного бензина добавляют специальные добавки (детергенты) которые разрушают такие отложения. В низкокачественном бензине содержится очень высокое количество парафинов, что детергенты не успевают справляются с их отложениями.

1. Такие наслоения скапливаются не только в форсунках. Они так же могут оседать на дроссельной заслонке, что нарушает пропорциональность топливной смеси, которая поступает в цилиндры.
2. Наслоение так же могут появиться на тарелках выпускных клапанов, с их обратной стороны, по этой причине может прогореть клапан и происходить детонация при сгорании бензина.
3. Для очистки системы впрыска от подобных отложений, необходимо применение специальной жидкости для промывки и некоторое оборудование. Прочистить инжектор можно и в домашних условиях (в своем гараже). Что бы это сделать понадобится жидкость для промывки и спринцовка.

Фото промывки для инжектора ВАЗ 2107

Промывочная жидкость добавляется в бензин и вливается с систему впрыска через тормозной шланг. Сперва, эта процедура делается на неработающем двигателе затем в его рабочем состоянии. Смесь в работающий мотор подается не большими дозами, медленно. Это способствует разрушению образовавшихся наслоений, которые затем, попадая в цилиндры мотора, там прогорают. Надо иметь ввиду, что при проведении данной процедуры, может временно возникать выделения черного дыма из глушителя.
