Принцип работы бензонасоса карбюраторного двигателя: Как работает бензонасос и его устройство

уход, эксплуатация, замена, ремонт, полезные советы

Бензонасос – главный агрегат в системе подачи топлива в двигатель. Как понятно из самого названия – главная задача агрегата – обеспечение топливоподачи карбюратора или форсунок. На современные автомобили устанавливают два вида бензонасосов: механические и электрические. Механические бензонасосы устанавливают на автомобили с карбюраторной подачей топлива. В такой системе топливо для образования аэрозольной смеси поступает под низким давлением. Электрические бензонасосы устанавливают на современных автомобилях, оснащенных инжекторными системами подачи топлива (топливная смесь распыляется форсунками). В этом случае топливо подается на инжектор под высоким давлением.

Содержание

• Бензонасос, устройство и принцип работы, где находится бензонасос
  • схема подключения бензонасоса
  • механический бензонасос
  • электрический бензонасос
• Как узнать, какой бензонасос стоит на вашем авто
• Фильтр и сетка электробензонасоса, зачем они нужны и как часто меняются
  • замена топливного фильтра
• Качество топлива, как топливо влияет на срок службы бензонасоса
• Почему падает давление топливного бензонасоса, возможные причины
• Диагностика, кто может сделать диагностику работы бензонасоса, советы профи
• Плановое техническое обслуживание бензонасоса, какие работы делаются в это время
• Можно ли делать ремонт бензонасоса своим руками

Бензонасос, устройство и принцип работы, где находится бензонасос

Механические насосы устанавливают только на топливной магистрали, за пределами бака. Некоторые типы двигателей авто оснащены сразу двумя бензонасосами – один работает при высоких нагрузках на двигатель, перекачивает большие объемы топлива под низким давлением, а другой, находящийся внутри бака, подает топливо малыми объемами под высоким давлением.

Механический насос всасывает горючее из бака и подает его в карбюратор через топливный фильтр. Электронасос «толкает» топливо из бака в форсунки под большим давлением.

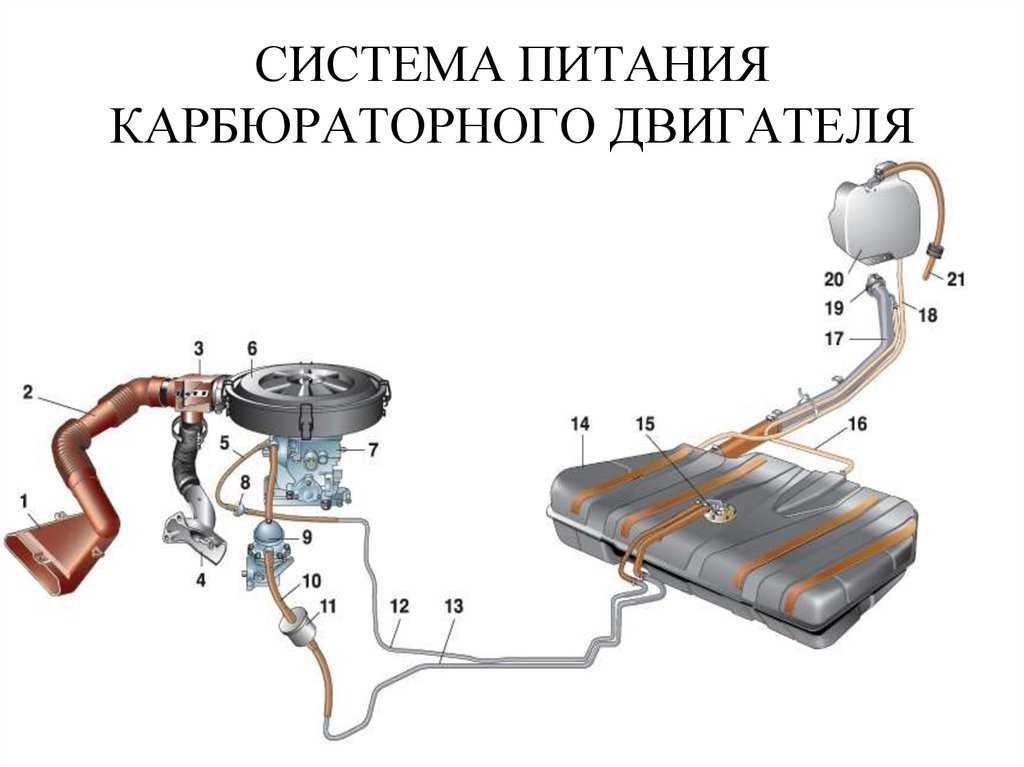

На автомобилях, оснащенных карбюраторной системой подачи топлива, бензонасос работает постоянно и с одинаковой скоростью, а в более современных инжекторных системах агрегат подает горючее с той скоростью, которая задается электронным блоком управления.

схема подключения бензонасоса

Механический бензонасос монтируется очень просто – в предусмотренном месте для крепления. После установки к насосу остается только присоединить шланг магистрали подачи топлива к впускному и выпускному отверстию, после чего агрегат полностью готов к работе.

Что касается электрических насосов, то на современных автомобилях практикуется две схемы их подключения: Длинное кольцо подачи горючего – возврат неиспользованного топлива от форсунок обратно в бак. Короткое кольцо – возврат неиспользованного топлива в бак прямо от бензонасоса.

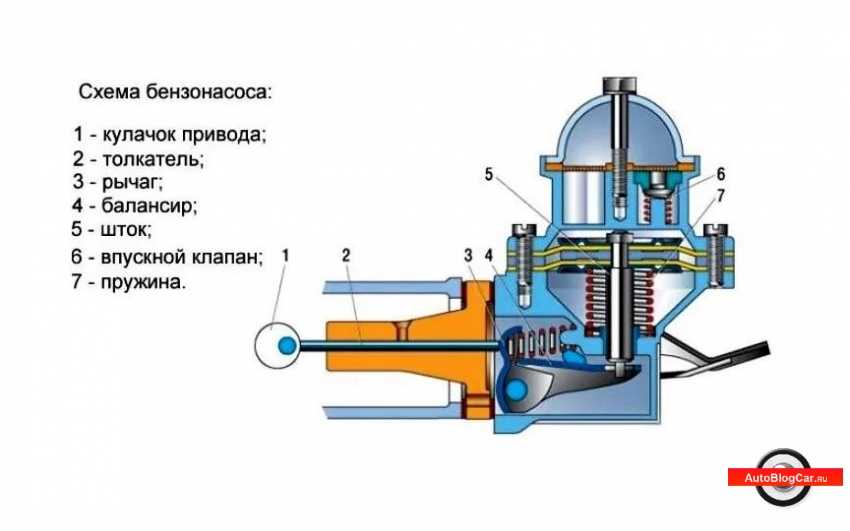

механический бензонасос

устройство этого агрегата довольно простое:

•    Крышка.
•    Сетчатый фильтр.
•    Верхняя часть корпуса.
•    Верхняя тарелка.
•    Рабочие диафрагмы.
•    Нижняя тарелка.
•    Шток.
•    Возвратная пружина.
•    Нижняя часть корпуса.
•    Рычаг ручной подкачки топлива.

Вся конструкция образует камеру, оснащенную впускными и выпускными клапанами, которые находятся в верхней части корпуса насоса. Клапаны – это простые шайбы из текстолита, которые прижимают пружины к седлам клапанов.

Принцип действия насоса следующий: рычаг привода агрегата двигается вверх и вниз постоянно, но диафрагма сдвигается только в тот момент, когда нужно заполнить топливом камеру насоса. В исходное положение диафрагма возвращается под действием возвратной пружины. Собственно, таким образом и происходит подача топлива в карбюратор.

Если рассматривать функционирование механического бензонасоса более детально, то обнаруживаются некоторые различия в работе на двигателях автомобилей с задним и передним приводом. Если автомобиль с задним приводом, то на вале привода установлен эксцентрик, который толкает шток бензонасоса, обеспечивая этим его работу.

Внутри двигателей с передним приводом тоже есть эксцентрик однако он установлен на распредвале. В процессе работы толкатель жмет на рычаг, который, в свою очередь, воздействует на балансир в нижней части корпуса бензонасоса. Балансир продавливает сопротивление пружины и тянет вниз шток с диафрагмами насоса – получается вакуум. Топливо втягивается через штуцер, впускной клапан открывается и пропускает его в полость над диафрагмой.
После этого возвратная пружина толкает шток с диафрагмой вверх – создается давление в рабочей камере насоса. Под воздействием давления впускной клапан закрывается и открывается выпускной. Горючее попадает в выпускной штуцер, следует по шлангу и попадает в карбюратор.

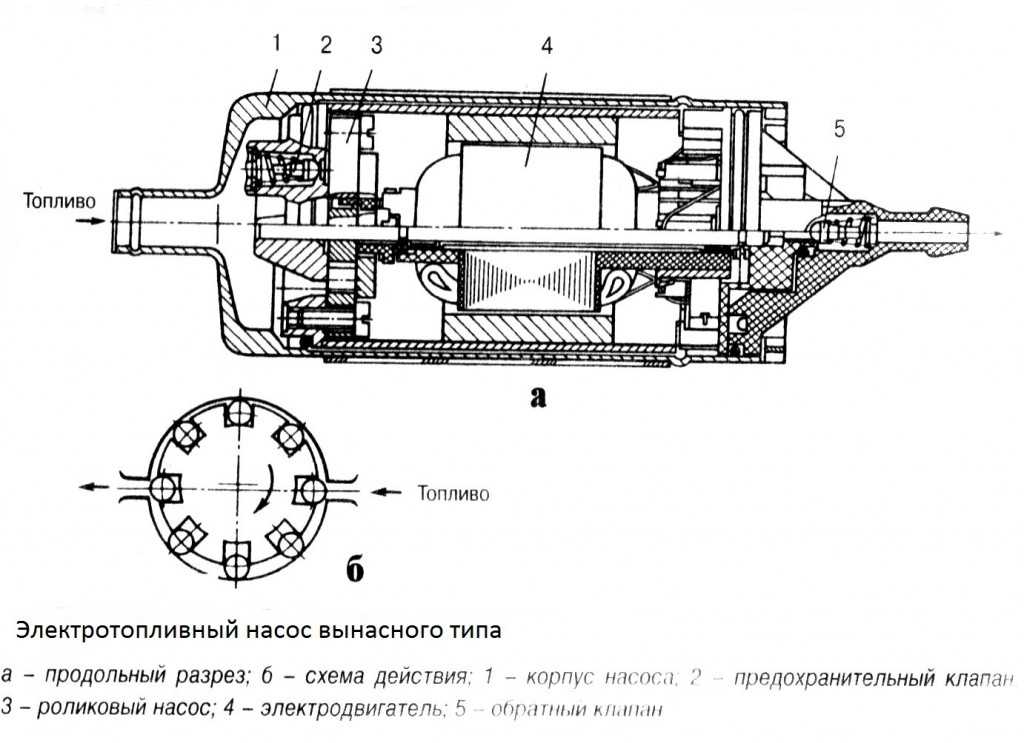

электрический бензонасос

Конструктивно по ряду некоторых деталей агрегат похож на механический насос. Принцип работы электрического бензонасоса следующий: специальный сердечник втягивается в электромагнитный клапан, создавая давления до момента, когда контакты подачи напряжения размыкаются. Кода поворачивается ключ в замке зажигания, бензонасос начинает работать, поднимая давление в системе до рабочего уровня. Поэтому перед запуском двигателя настоятельно рекомендуется подождать несколько секунд, чтобы не подвергать бензонасос лишней нагрузке.

В некоторых моделях автомобилей бензонасос запускается уже в момент открытия двери водителя. Агрегат может создавать рабочее давление в 0,3-0,4 МПа, в двигателях с прямым впрыском топлива этот показатель может достигать 0,7 МПа.

Внутри электрического насоса имеется диафрагма, которая двигается вверх и вниз. При уходе диафрагмы вниз создается вакуум, открывающий впускной клапан насоса. Бензин поступает через фильтр в камеру над диафрагмой. При движении вверх она создает давление, закрывающее впускной и открывающее выпускной клапан – топливо движется дальше по магистрали.

Устройство электрического насоса следующее:

Как узнать, какой бензонасос стоит на вашем авто

Любой более-менее опытный водитель, безусловно, прекрасно осведомлен, бензонасосом какого типа оснащен его автомобиль. Как уже было сказано выше, на карбюраторные двигатели ставят механические бензонасосы, устанавливаемые в определенном месте. Впрочем, иногда карбюраторные двигатели комплектуют и электрическими насосами – этот момент нужно уточнять при покупке авто, особенно «с рук».

На автомобилях с инжекторной системой подачи топлива, а также с системой прямо впрыска устанавливают исключительно электрические бензонасосы, которые находятся непосредственно в баке с горючим.

Фильтр и сетка электробензонасоса, зачем они нужны и как часто меняются

Топливо, с заправки, как правило, нуждается в дополнительной очистке. Особенно чувствительна к качеству топлива инжекторная система впрыска. Для дополнительной очистки используются топливные фильтры. Процесс очистки проходи в два этапа: сначала грубая очистка – через сетку бензонасоса.

Здесь отсеиваются крупные частицы ржавчины и мусора. Второй этап – тонкая очистка, которую выполняет топливный фильтр. В разных моделях автомобилей фильтры тонкой очистки устанавливаются в разных местах. Чаще всего его можно обнаружить под капотом авто.

Инжекторная система требует очень тщательной очистки горючего – от 5 микрометров. Давление в такой системе довольно высокое, поэтому топливные фильтры делают из прочного материала или из нержавеющей стали.

замена топливного фильтра

В инструкции по эксплуатации двигателя должно быть указано, как часто необходимо менять топливный фильтр. Чаще всего такую процедуру проводят один раз в два года или после определенного пробега авто. Однако, учитывая качество топлива на отечественных заправках, рекомендуется менять фильтр не реже раза в год. При интенсивной эксплуатации авто рекомендуется периодически проверять топливный фильтр и при необходимости сразу же его менять.

Замену фильтра можно провести на станции техобслуживания или самостоятельно — процедура несложная. Перед тем, как менять топливный фильтр, необходимо сбросить давление в рампе.

Для этого:

•    Отсоединяем клемму «минус».
•    Извлекаем реле топливного насоса.
•    Подключаем клеммы к аккумулятору.
•    Запускаем двигатель, ждем, пока он заглохнет.

Теперь можно демонтировать топливный фильтр. Зажимаем пальцами фиксаторы на обеих сторонах фильтра, и аккуратно снимаем его. Помните – внутри фильтра остается примерно 100 грамм горючего и оно может вытечь. Далее действия производим в обратном порядке – устанавливаем новый фильтр, отсоединяем клеммы, ставим на место реле, присоединяем клеммы, запускаем двигатель. Проверяем, нет ли утечки в местах соединения фильтра с топливными шлангами.

Очень важно уметь определять, когда фильтр засоряется. В первую очередь об этом может сигнализировать плохой запуск двигателя, существенно падает тяга, во время резкого ускорения двигатель «задыхается», может заглохнуть. На холостом ходе двигатель работает неравномерно, во время езды двигателю не хватает горючего, если скорость превышает 100 км/ч.

Качество топлива, как топливо влияет на срок службы бензонасоса

Причин, по которым бензонасос выходит из строя раньше времени, немного. Собственно говоря, их всего две: грязное некачественное горючее и грубое нарушение правил эксплуатации агрегата.

Некачественное топливо может содержать воду и вредные присадки. Вода, при попадании внутрь насоса, в холодное время года может замерзнуть и повредить агрегат. Присадки добавляются недобросовестными продавцами горючего для повышения октанового числа. Эти вещества могут содержать различные металлы в высокой концентрации, которые повышают электропроводность топлива. Таким образом, бензин может закоротить витки электродвигателя насоса, из-за чего тот выйдет из строя.

К поломке бензонасоса могут привести крупные механические частицы в топливе, особенно ржавчина бензобака. Эту причину можно отнести к нарушению правил эксплуатации – бак автомобиля нужно поддерживать в чистоте.

Почему падает давление топливного бензонасоса, возможные причины

Одна из самых распространенных причин – отсутствие подачи питания на бензонасос. Давление бензонасоса может падать и в процессе движения, когда неожиданно прекращается подача питания, и двигатель просто глохнет. Не менее важный показатель – количество подачи топлива. То есть, бензонасос может гудеть (питание есть), но не подавать необходимого количества горючего и не создавать нужного давления в рампе. Давление постепенно накапливается в рампе и должно иметь показатель около 300 кПа. Для проверки давления в топливной рампе используют манометр. Показатели давления должны соответствовать конкретной марке автомобиля. Например, для инжекторных моделей ВАЗов при включении зажигания норма составляет 3 атмосферы, на холостых оборотах – 2. 5, при нажатии педали газа – 2.5-3 атмосферы.

С помощью манометра можно с большой вероятностью определить характер неисправности: выход из строя регулятора давления в рампе, поломка бензонасоса, снижение его производительности в результате выработки, загрязнение фильтров (топливный фильтр, сетка бензонасоса). Например, если загрязнен фильтр, то давление будет расти очень медленно или же скачкообразно.

Когда давление бензонасоса снижается ниже нормы, двигатель может вообще не запускаться, или запускаться с трудом, дергаться, троить, работать нестабильно, с провалами, и.т.д. если причина кроется в бензонасосе а не в топливном фильтре, то, скорее всего, просто забита сеточка насоса. В этом случае достаточно будет ее почистить или заменить.

Если же есть подозрение в поломке бензонасоса, это можно очень просто проверить. Просто поверните ключ зажигания и внимательно прислушайтесь – слышен ли гул насоса. Если не слышно характерного жужжания работающего агрегата, возможно, возникли проблемы с питанием или проводкой. Необходимо отметить, что в дорогих марках авто, например, класса «премиум», услышать звук работающего насоса нельзя из-за высококачественной звукоизоляции.

К перечню возможных причин неработающего бензонасоса, и, соответственно, падению давления, можно отнести:

•    Вышедший из строя предохранитель.
•    Поломка реле бензонасоса.
•    Выход из строя электродвигателя насоса.
•    Окисление контактов, и.т.д.

Диагностика, кто может сделать диагностику работы бензонасоса, советы профи

Разумеется, что наиболее точно и качественно провести диагностику бензонасоса, особенно электрического, могут только на специализированном СТО. Однако некоторые манипуляции, особенно если машина отечественного производства, вполне можно произвести самостоятельно.

В первую очередь следует проверить предохранитель бензонасоса.  Далее проверке подлежит реле бензонасоса. Для этого проверяют наличие напряжения на управляющих выводах, а другим концом касаются массы. Проверку производят с помощью мультиметра или тест-лампы, с потребляемым током не больше 0.25 А. Если предохранитель рабочий, а лампа не горит, следует искать причину в проводке и блоке управления.

Электрический бензонасос проверяют следующим образом: если бензонасос не снят, замеряют напряжение на его фишке. Снятый бензонасос подключают к источнику 12В, например, к автомобильному аккумулятору.

Механический бензонасос проверить предельно просто: снимите шланг с выпускного штуцера и несколько раз нажмите рычаг ручной подкачки. Если топливо идет – насос исправен. В случае, когда ручная подкачка работает, а при работающем двигателе топливо не подается, причина, скорее всего, в выработке штока. Из-за постоянного контакта с эксцентриком шток насоса может со временем «укоротиться» и просто не доставать до рычага. В этом случае деталь нужно заменить – шток бензонасоса стоит копейки и меняется за 10-15 минут.

Плановое техническое обслуживание бензонасоса, какие работы делаются в это время

Как известно, лучшая профилактика – бережное отношение и правильная эксплуатация агрегата.
А следующие рекомендации позволят продлить срок работы бензонасоса:

При каждом плановом ремонте авто меняйте топливный фильтр и сеточку бензонасоса.
Заправляйтесь качественным топливом. Регулярно очищайте топливный бак – в нем может скапливаться вода и ржавчина, что может привести к снижению работоспособности насоса и топливной системы. Вода в баке может привести к появлению коррозии на металлических частях бензонасоса.

Можно ли делать ремонт бензонасоса своим руками

Механические бензонасосы, в силу своей нехитрой конструкции, подлежат ремонту – собственно, в них и ломаться-то особо нечему. Чаще всего выходит из строя мембрана, иногда шток. Все это можно заменить, хотя большинство автолюбителей предпочитает не заморачиваться и купить новый насос – стоит он недорого и меняется буквально за 10 минут.

Что касается электрического бензонасоса, то чинить его, тем более самостоятельно, не рекомендуется. Теоретически, устройство электрического бензонасоса ремонту не подлежит – так предусмотрено производителем. На практике некоторые народные умельцы вскрывают корпус и питаются отремонтировать или заменить поврежденные или вышедшие из строя детали. Такая самодеятельность чревата серьезными повреждениями топливной системы, так что экспериментировать не стоит, и лучше приобрести новый насос.

Бензонасос ваз 2107 карбюратор: устройство, принцип действия

Автомобили ВАЗ-2107 с момента выхода первой модели и до 2005 года выпускались с карбюраторной системой подачи топлива. Основным элементом, который выполняет функцию подачи топлива в карбюратор, является бензонасос. Работает он на основании механических действий. Но о принципе действия немного позже. Эта статья посвящена именно бензонасосу “семерки” карбюраторного типа.
Большинство водителей порой встречаются с такой проблемой, когда пытаются запустить двигатель, а он напрочь не заводится. И зачастую проблема кроется именно в бензонасосе, который, скорее всего, забился и не качает бензин из бака. Поэтому рассмотрим основные проблемы поломок бензонасоса, его ремонт и замену.

Содержание

• 1 Что представляет собой устройство
  • 1.1 Принцип действия
  • 1.2 Каковы причины неисправностей?
  • 1.3 Как определить неисправность?
  • 1.4 Ремонт бензонасоса
  • 1.5 Замена устройства

Бензонасос представляет собой цилиндрический бочонок размерами 20х15см, располагающийся под капотом автомобиля в районе карбюратора. Он имеет две трубки, одна из них закачивает бензин, а другая подает его в карбюратор. Также имеет рычажок, который предназначен для ручной подкачки топлива, в случае если механическая система не функционирует.

Конструкция устройства включает в себя:

1. Камера, в которую поступает топливо из бака.
2. Клапана впуска и выпуска горючего.
3. Диафрагма.
4. Рычаг привидения в действие механизма подкачки.
5. Возвратная пружина.
6. Кулачек.
7. Распредвал.
8. Уплотнительная прокладка.

Принцип действия поведает о том, что выполняет каждая из деталей.

Принцип действия

Работает он довольно просто, как и обычные водяные насосы. Чтобы устройство начало функционировать, к нему прилаживается механическое воздействие, осуществляемое диафрагмой. Она движется вверх-вниз за счет воздействия разряжения и давления. При ходе вниз создается разряжение и топливо всасывается в камеру. Когда же диафрагма движется вверх, то создает давление и запирается всасывающий клапан, а открывается нагнетательный, через который выходит топливо в карбюратор. Возвратная пружина выполняет функцию обуславливающая движение диафрагмы.

Каковы причины неисправностей?

Основной проблемой, по которой возникает неисправная работа бензонасоса автомобиля ВАЗ-2107 кроется в уплотнительной прокладке. Она создает герметичность камеры, где происходит явление разрежения и давления. Когда эта прокладка изнашивается, то нарушается герметичность и в камеру всасывается не только бензин, но и воздух. При возвратном движении диафрагмы через неплотное прилегание прокладки происходит вытекание топлива.
Еще одной причиной не функционирования насоса является засорение каналов впускного клапана. Но, данную проблему удалось решить путем установки перед бензонасосом специального фильтрующего элемента, который намного дольше продлевает срок службы устройству закачки топлива.
Разрыв внутренней мембраны также представляет угрозу в работоспособности элемента. Если возникла такая проблема, то мотор очень сложно запустить даже при совершении подкачки топлива вручную.

Как определить неисправность?

Для автомобиля ВАЗ-2107 несложно выяснить неработоспособность бензонасоса. Для этого необходимо отсоединить трубку, из которой бензин поступает в карбюратор. Далее осуществляется ручная подкачка и если наблюдается вытекание жидкости, то причина неисправности не в бензонасосе. Если же горючее не выходит из трубки, то устройство неисправно, а точнее, проблема, скорее всего, кроется во впускном клапане. Проверить это можно следующим образом:

• Снять трубку впускного клапана.
• Пальцем закрыть впускной канал.
• Нажимать на рычаг подкачки.

Если ощущается вакуум на пальце, то устройство работает исправно и разбирать его нет смысла.

Ремонт бензонасоса

Устройство закачки топлива в карбюратор подлежит ремонту, если, конечно, срок эксплуатации устройства не очень большой. Ремонт включает в себя разборку устройства, очистку и замену изношенных деталей.
Итак, ремонт лучше всего осуществлять при извлеченном устройстве с посадочного места, но есть и простые поломки, которые устраняются без снятия.
Ремонт производится в такой последовательности:

1. Снимается основная полукруглая крышка, которая закреплена с помощью болта.
2. Сняв крышку, проводим визуальный осмотр. Вынимается фильтр, который необходимо промыть и продуть для очистки.
3. Проводится дальнейший разбор устройства. Шесть болтов с помощью отвертки откручиваются и разъединяется устройство на две части.
4. Проводится очистка впускного и выпускного клапана. Можно промыть в бензине или растворителе и обдать потоком плотного воздуха.
5. Чтобы снять диафрагму, необходимо провернуть ее на 90 градусов и аккуратно извлечь.
6. Далее осуществляем ремонт диафрагмы, раскручивается ее и вынимается все составляющее.
7. Повреждаются только гибкие мембраны, поэтому необходима замена именно таковых.
8. Когда замена произведена, то важно собрать диафрагму в той же последовательности, как изначально.
9. Осуществляется сборка самого устройства в последовательности обратной снятию.
10. При установке фильтра необходимо соблюдать, чтобы отверстие в нем располагалось над клапаном.
11. Соединяя две части, устанавливается прокладка, которую можно дополнительно смазать герметиком.

Ремонт завершен, остается только установить бензонасос на посадочное место и проверить его работоспособность.

Замена устройства

Если бензонасос изжил свое, то лучше не мучить себя и автомобиль, а установить новую деталь. Замена бензонасоса на ВАЗ-2107 не представляет никакой сложности даже для новичка. Сначала отсоединяем топливные шланги, затем головкой откручиваем две гайки крепления бензонасоса. После этого отсоединяем насос от блока двигателя. Перед установкой нового насоса очищаем его посадочное место от пыли и грязи. Первоначально на очищенное место необходимо одеть уплотнительную прокладку, толщина которой должна составлять 0,7мм и больше.

Важно! Далее устанавливается теплоизоляционная прокладка, которая имеет толщину около 0,3мм. Толщинами двух прокладок необходимо достичь минимального зазора выхода толкателя, составляющего не менее 0,8мм. Поэтому лучше использовать новые прокладки, а не мучиться со старыми.

Если толщина будет меньше, то это грозит неправильным функционированием бензонасоса из-за неверного положения толкателя. После этого устанавливается устройство и затягивается гайками, вставляются два шланга и фиксируются хомутами. Осталось проверить работоспособность установленного оборудования.

Зная не только, как проводится замена, а и принцип действия бензонасоса вашего ВАЗ-2107, можно с легкостью осуществлять любые ремонты не пользуясь помощью мастеров на СТО и тем самым сохраняя свои деньги.

Поделиться с друзьями:

Авиационная школа Майами — Как работает карбюратор?

Как Он получил свое название

Во-первых, откуда взялось это слово?

На самом деле это происходит от французского слова «carbure», означающего «карбид». Карбид означает сочетание с углеродом. В химии топлива этот термин имеет более конкретное значение увеличения содержания углерода (и, следовательно, энергии) в жидкости за счет ее смешивания с летучим углеводородом.

Как бы вы описали карбюратор, встроенный в Cessna 172? Ну, это поплавковый, поплавковый карбюратор с фиксированной струей… и что означают эти причудливые слова? Ну…

Повышенная тяга из-за восходящего положения карбюратора и из-за того, что смесь поднимается (обычно карбюратор размещается в верхней части двигателей, а топливо подается снизу, в отличие от того, что мы имеем на наших самолетах). Поплавковый тип из-за поплавкового устройства должен поддерживать безопасное количество топлива внутри карбюратора, а фиксированный жиклер из-за струи, которая испаряет топливо.

Если поплавковое устройство опускается ниже установленного значения, оно тянет крошечный вход, который всасывает топливо из баков, поэтому топливо в карбюраторе не заканчивается.

Как топливо поступает в трубку Вентури карбюратора? Топливо всасывается в карбюратор за счет разрежения, создаваемого при движении поршня вниз. Когда воздух ускоряется через трубку Вентури, создается область низкого давления, и скорость всасываемого воздуха увеличивается. Это быстрое ускорение заставляет воздух и топливо смешиваться и испаряться.

Ускорительный насос

Ускорительный насос отвечает за кратковременную подачу дополнительного топлива, необходимого в условиях резкого ускорения. Когда дроссельная заслонка внезапно нажимается для подачи полной мощности, дроссельная заслонка внезапно открывается, немедленно добавляя дополнительный воздух для дополнительной мощности. Этот дополнительный воздух требует дополнительного топлива, особенно в определенные моменты после открытия дроссельной заслонки, это топливо обеспечивает ускорительный насос. Когда дроссельная заслонка быстро открывается, ускорительный насос впрыскивает небольшое количество топлива в горловину карбюратора, чтобы двигатель мог продолжать работать ровно при повышенной нагрузке.

Трижды нажать на дроссельную заслонку перед запуском, что является обычной практикой для карбюраторных двигателей, и облегчить запуск, потому что мы впрыскиваем газ прямо в систему впуска с помощью ускорительного насоса.

Carb Ice

Почему мы выбираем Carb Heat On всякий раз, когда покидаем зеленую дугу? Потому что дроссельная заслонка находится близко к точке, в которой скорость смеси увеличивается, но при этом снижается температура (принцип Бернулли). В зависимости от температуры окружающей среды и относительной влажности воздуха в карбюраторе может образоваться лед (справочная таблица ниже). Некоторые самолеты, такие как Cessna 182, имеют датчик температуры воздуха в карбюраторе, который позволяет контролировать температуру карбюратора и дает пилоту возможность частично нагревать карбюратор, что приводит к меньшим потерям мощности.

Частичное использование подогрева карбюратора без указателя температуры карбюратора может привести к обледенению карбюратора. Это может произойти, когда лед, который обычно проходит через систему впуска, растапливается частичным нагревом карбюратора, а капли воды снова замерзают при контакте с холодным металлом дроссельной заслонки.

Когда вы включаете подогрев карбюратора, лед в вашем карбюраторе начинает таять и поглощается двигателем. Топливо-воздушная смесь обогащается за счет уменьшения количества молекул воздуха (горячий воздух). Это будет звучать плохо (или ужасно), но держите углеводы включенными. В конце концов лед растает, и вы вернетесь к нормальной работе.

Томислав Толж Эги является сертифицированным инструктором по полетам и автором «Журнала полетов CFI», сборника всех своих заметок и знаний, которыми он ежедневно делится со своими учениками.

Всегда страстно желая преподавать, он решил пойти по этому пути и стать CFI после получения сертификатов Private, Instruments и Commercial. Делиться знаниями, опытом и историями об авиации — это лишь три из многих вещей, которыми он любит заниматься со своими учениками. Чтение и учеба – фундаментальные привычки каждого пилота, и Томислав хотел, чтобы это произошло и с его будущими учениками. Именно тогда он решил написать свою книгу под названием «Журнал полетов CFI».

В настоящее время преподает в Aviator Zone Academy и преследует цель расширить свою книгу своим новым опытом полетов по приборам и эксплуатации нескольких двигателей. Участие в летной школе питает страсть Томислава из-за большого количества студентов, с которыми он делится.

Как работает карбюратор в топливной системе?

Как работает карбюратор в топливной системе? | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

ПОЛУЧИТЬ ЦЕНУ

Стоимость ремонта карбюратора

Место обслуживания

0,00 $

Предварительная, прозрачная цена

Карбюратор отвечает за смешивание бензина и воздуха в нужных количествах и подачу этой смеси в цилиндры. Хотя они не используются в новых автомобилях, карбюраторы доставляют топливо в двигатели каждого транспортного средства, от легендарных гоночных автомобилей до роскошных автомобилей высшего класса. Они использовались в NASCAR до 2012 года, и многие любители классических автомобилей используют автомобили с карбюратором каждый божий день. С таким количеством несгибаемых энтузиастов карбюраторы должны предложить что-то особенное для тех, кто любит автомобили.

Как работает карбюратор?

Карбюратор использует разрежение, создаваемое двигателем, для подачи воздуха и топлива в цилиндры. Эта система использовалась так долго из-за ее простоты. Дроссельная заслонка может открываться и закрываться, позволяя большему или меньшему количеству воздуха поступать в двигатель. Этот воздух проходит через узкое отверстие, называемое трубкой Вентури . Вакуум является результатом потока воздуха, необходимого для поддержания работы двигателя.

Чтобы получить представление о том, как работает трубка Вентури, вообразите нормально текущую реку. Эта река движется с постоянной скоростью, и глубина очень постоянна на всем протяжении. Если в этой реке есть узкий участок, вода должна будет ускориться, чтобы тот же объем прошел на той же глубине. Как только река вернется к исходной ширине после узкого места, вода все равно будет пытаться сохранить ту же скорость. Это заставляет воду с более высокой скоростью на дальней стороне узкого места притягивать воду, приближающуюся к узкому месту, создавая вакуум.

Благодаря трубке Вентури внутри карбюратора достаточно вакуума, чтобы воздух, проходящий через него, стабильно вытягивал газ из жиклера . Находящийся внутри трубки Вентури жиклер представляет собой отверстие, в котором топливо из поплавковой камеры может смешиваться с воздухом перед поступлением в цилиндры. Поплавковая камера вмещает небольшое количество топлива, как резервуар, и позволяет топливу легко поступать к жиклеру по мере необходимости. Когда дроссельная заслонка открывается, в двигатель всасывается больше воздуха, принося с собой больше топлива, что увеличивает мощность двигателя.

Основная проблема этой конструкции заключается в том, что дроссельная заслонка должна быть открыта, чтобы двигатель мог получить топливо. Дроссельная заслонка закрыта на холостом ходу, поэтому жиклер холостого хода позволяет небольшому количеству топлива поступать в цилиндры, чтобы двигатель не заглох. Другие небольшие проблемы включают избыток паров топлива, выходящий из поплавковой камеры (камер).

В топливной системе

На протяжении многих лет карбюраторы выпускались различных форм и размеров. Небольшие двигатели могут использовать только один карбюратор с одной форсункой для подачи топлива в двигатель, в то время как более крупные двигатели могут использовать до двенадцати форсунок, чтобы оставаться в движении. Трубка, содержащая трубку Вентури и струю, называется 9.0018 баррель , хотя этот термин обычно используется только в отношении многоцилиндровых карбюраторов .

Многоцилиндровые карбюраторы в прошлом были большим преимуществом для автомобилей с такими вариантами, как конфигурации с 4 или 6 цилиндрами. Чем больше стволов, тем больше воздуха и топлива могло попасть в цилиндры. В некоторых двигателях даже использовалось несколько карбюраторов.

Спортивные автомобили часто поставлялись с завода с одним карбюратором на цилиндр, к большому разочарованию их механиков. Все это нужно было настраивать индивидуально, а темпераментные (обычно итальянские) силовые установки были особенно чувствительны к любым недостаткам настройки. Они также имели тенденцию довольно часто нуждаться в настройке. Это основная причина, по которой система впрыска топлива была впервые популяризирована в спортивных автомобилях.

Куда делись все карбюраторы?

С 1980-х годов производители постепенно отказываются от карбюраторов в пользу впрыска топлива. Оба выполняют одну и ту же работу, но сложные современные двигатели просто эволюционировали по сравнению с карбюраторами, и на смену им пришел гораздо более точный (и программируемый) впрыск топлива. Для этого есть несколько причин:

• Впрыск топлива может подавать топливо непосредственно в цилиндр, хотя иногда используется корпус дроссельной заслонки, позволяющий одной или двум форсункам подавать топливо в несколько цилиндров.

• Работа на холостом ходу сложна для карбюратора, но очень проста для топливных форсунок. Это связано с тем, что система впрыска топлива может просто добавлять небольшое количество топлива в двигатель, чтобы он продолжал работать, а у карбюратора дроссельная заслонка закрыта на холостом ходу. Жиклер холостого хода необходим, чтобы карбюраторный двигатель не заглох при закрытой дроссельной заслонке.

• Впрыск топлива более точен и расходует меньше топлива. Из-за этого также меньше паров газа при впрыске топлива, поэтому меньше вероятность возгорания.

Несмотря на то, что карбюраторы устарели, они занимают важное место в автомобильной истории и работают чисто механически и продуманно. Работая с карбюраторными двигателями, энтузиасты могут получить практические знания о том, как воздух и топливо подаются в двигатель для воспламенения и обеспечения движения.

Следующий шаг

График ремонта карбюратора

Самая популярная услуга, которую заказывают читатели этой статьи, — ремонт карбюратора. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 9:00.ВЕЧЕРА. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов…
УЧИТЬ БОЛЬШЕ

СМОТРЕТЬ ЦЕНЫ И РАСПИСАНИЕ

Карбюраторы

Топливная система

Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш
условия обслуживания
для более подробной информации

Отличные оценки авторемонта.

4.2 Средняя оценка

Часы работы

7:00–21:00

7 дней в неделю

Номер телефона

1 (855) 347-2779

Часы работы телефона

Пн — Пт / 6:00 — 17:00 по тихоокеанскому времени

Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени

Адрес

Мы приедем к вам без дополнительной оплаты

Гарантия

Гарантия 12 месяцев/12 000 миль

Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО по пробегу, и приедут к вам со всеми необходимыми запчастями и инструментами.

Получите честное и прозрачное предложение прямо перед бронированием.

Отличный рейтинг

Резюме рейтинга

См. Обзоры возле ME

Chris

22 -летний опыт

2223 Обзоры

Запрос Chris

22 -летний опыт работы

Запрос Chris

2223 года. Ford F-250 V8-5.9L — Карбюратор — Ньюпорт-Бич, Калифорния

Отличная работа. Этот человек быстро с ремонтом! Всегда терпеливый и приятный.

Джанфранко

Mercedes-Benz C300 — Замена масла — Ньюпорт-Бич, Калифорния

Очень доволен его обслуживанием и очень полезно.

Жасмин

23 года опыта

102 Обзоры

Запрос Жасмин

Жасмин

23 года опыта

Запрос Жаммин

от Derek

Oldsmobile Cutlass L6-4. 1L -Carbretor -reportor -wiscaueakeeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeake.

Механик был очень надежным

Scott

34 years of experience

546 reviews

Request Scott

Scott

34 years of experience

Request Scott

by Mark

Chevrolet Chevelle V8-5.0L — Carburetor — Denver, Colorado

Он лучший механик, который у вас есть.. Отличная работа и знает старые машины как профессионал!!! Очень доволен обслуживанием..

Алика

15 лет опыта

14 отзывов

Запрос Алика

Алика

15 лет опыта

Запрос Алика

от Карла

Dodge D150 V8-5.2L — Карбюратор — Тусон, Аризона

Уже описан опыт в электронной почте.

Нужна помощь с вашим автомобилем?

Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.

ПОЛУЧИТЬ ЦЕНУ

ПОЛУЧИТЬ ЦЕНУ

Статьи по Теме

Как узнать, какой тип газа использовать

Ваш Ваш автомобиль приводится в движение двигателем внутреннего сгорания. Это означает, что топливо каким-то образом впрыскивается в цилиндры двигателя, где оно воспламеняется или сгорает, создавая направленную вниз силу против поршня в цилиндре, вращая коленчатый вал…

Грязь Грязные топливные форсунки (https://www.yourmechanic.com/article/what-causes-fuel-injectors-to-get-clogged-or-dirty) являются распространенной проблемой для многих автомобилей в наши дни. За исключением автомобилей с непосредственным впрыском и карбюратором, подавляющее большинство современных автомобилей используют электронные системы впрыска топлива…

Как заменить линии впрыска топлива

Линии впрыска топлива передают топливо из топливного бака в двигатель автомобиля. Топливопроводы, сделанные из пластика, не ржавеют и выдерживают давление до 750 фунтов на квадратный дюйм.

Похожие вопросы

Цена отключения канала EGR

Зависит от автомобиля и что нужно сделать. У меня есть видео «отключите низкопоточный клапан EGR с помощью кабеля спидометра (https://www.youtube.com/watch?v=6_eSvvuQm1E)», и во многих случаях они работают очень хорошо. Вы откручиваете клапан рециркуляции отработавших газов, а затем…

Немного поработает и заглохнет

Чтобы локализовать проблему, необходимо контролировать давление топлива с помощью манометра, подключенного к топливной рампе. Когда двигатель работает, следите за давлением топлива, когда он глохнет, чтобы увидеть, падает ли давление…

2012 VW Beetle Turbo. Автомобиль не заводится.

Перед выполнением диагностики убедитесь, что у вас есть полностью заряженный аккумулятор, прошедший нагрузочный тест (https://www.
