Позднее или раннее зажигание: Раннее или позднее зажигание на инжекторе и карбюраторе: как определить и отрегулировать

ВАЗ 2170 | Проверка/регулировка установки угла опережения зажигания

Руководства → ВАЗ → 2170 (Приора)

Проверка/регулировка установки угла опережения зажигания


Общая информация

Углом опережения зажигания называется угол, на который поворачивается коленчатый
вал между моментами воспламенения смеси в каждом очередном цилиндре. Измерение
производится относительно ВМТ конца такта сжатия соответствующего поршня, результат
выражается в углах до или после ВМТ

В идеале воспламенение воздушно-топливной смеси в камере сгорания цилиндра должно
производиться в момент прохождения поршнем положения ВМТ конца такта сжатия.
При этом взрывообразно нарастающее давление в цилиндре будет толкать поршень
вниз, вызывая тем самым вращение коленчатого вала двигателя. Ввиду того, что
искрообразование между электродами свечи/воспламенение смеси занимает некоторое
время (доли секунды), поджиг должен производиться немного раньше момента достижения
поршнем положения ВМТ, иначе максимальное толкающее поршень давление не будет
достигнуто, что приведет к снижению развиваемого двигателем крутящего момента.

Если установить угол опережения зажигания на 10° перед ВМТ, то воспламенение
воздушно-топливной смеси в каждом из цилиндров будет происходить в момент, когда
соответствующий поршень займет соответствующее положение (10° перед ВМТ конца
своего такта сжатия). Сказанное остается верным лишь во время работы двигателя
на холостых оборотах. Добиться максимальной эффективности отдачи двигателя/экономии
расхода топлива можно добиться, если процесс сгорания смеси в цилиндрах будет
завершаться в пределах 23° после ВМТ соответствующего поршня.


По мере нарастания оборотов двигателя поршни начинают двигаться быстрее, при
этом свечи зажигания должны производить воспламенение воздушно-топливной смеси
так, чтобы ее сгорание происходило даже немного ранее момента, когда соответствующий
поршень достигнет положения ВМТ. При установке слишком раннего зажигания нарастающее
давление в цилиндре будет препятствовать продвижению поршня вверх, что приводит
к возникновению характерного стука, в просторечии именуемого детонацией. Слишком
позднее зажигание, как уже говорилось выше, приводит к заметному снижению эффективности
отдачи двигателя.

На ободе шкива коленчатого вала и крышке привода ГРМ предусмотрены специальные
установочные метки. При этом метка на шкиве соответствует положению ВМТ конца
такта сжатия поршня первого цилиндра, к проводу свечи зажигания которого следует
подключать стробоскоп при проверке/регулировке установки угла опережения зажигания
(следите, чтобы электропроводка подключения стробоскопа не касалась лопастей
вентилятора системы охлаждения!). При этом вспышки лампы будут происходить синхронно
моментам искрообразования между электродами данной свечи. Направив луч стробоскопа
на обод шкива, можно легко определить положение поршня первого цилиндра в момент
начала воспламенения смеси, — метка на ободе шкива “замрет” напротив соответствующего
деления закрепленной на крышке привода ГРМ шкалы. В ходе регулировки опережения
зажигания необходимо добиться соответствия нормативным для данной модели автомобиля
требованиям (см. далее).

Проверка и регулировка

Модели 1990-1996 г.г. вып.




1. Взведите стояночный тормоз, запустите двигатель
и прогрейте его до нормальной рабочей температуры. Отключите все
бортовые потребители электроэнергии, приведите передние колеса автомобиля
в прямолинейное положение. Включите нейтральную передачу (модели
с РКПП)/переведите рычаг селектора в положение “Р” (модели с АТ).


2. Удостоверьтесь в правильности установки оборотов холостого хода.



3. Заглушите двигатель, снимите
брызгозащитную крышку с разъема регулировки угла опережения
зажигания. При помощи провода-перемычки заземлите клемму разъема
на массу.










4. Подключите тахометр, подсоедините стробоскоп к ВВ проводу свечи
зажигания первого цилиндра. Запустите двигатель и оставьте его работающим
на холостых оборотах.

5. Направьте луч стробоскопа на закрепленную рядом со шкивом коленчатого
вала установочную шкалу.

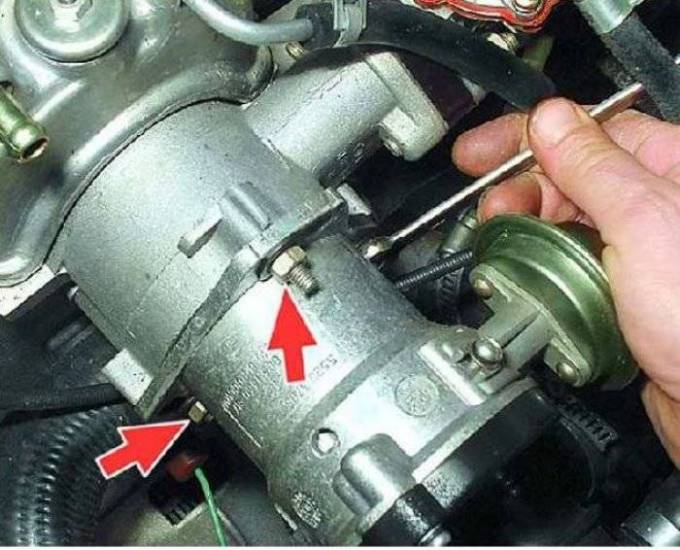

6. Ослабьте крепление распределителя зажигания/прижимную гайку датчика
угла поворота коленчатого вала.


7. Вращая корпус распределителя/датчика, добейтесь требуемого установочного
значения для угла опережения зажигания, затем затяните крепеж и
заглушите двигатель.

8. Снимите провод-перемычку и установите на разъем брызгозащитную
крышку.

9. Запустите двигатель и повторите проверку, на этот раз без заземления
разъема, — показание должно сместиться приблизительно на 5° в сторону
увеличения относительно базовой установки. Блок управления двигателем
может производить корректировку угла опережения зажигания для конкретного
сочетания входных параметров.

10. Заглушите двигатель, отсоедините стробоскоп и тахометр.


Модели 1997-2000 г.г. вып.




На данных моделях установка и регулировка угла
опережения зажигания производится автоматически под управления электронного
модуля (ЕСМ). Проверка может быть произведена при помощи специального
диагностического считывателя (сканера).

Момент зажигания

для оптимальной работы двигателя!

Синхронизация зажигания — это процесс подачи искры в нужное время. Он устанавливает указатель относительно положения поршня и скорости вращения коленчатого вала. Таким образом, он обеспечивает искру в наиболее точное время для сжигания воздушно-топливной смеси. Система зажигания обеспечивает искру в конце такта сжатия в камере сгорания в нужный момент. Следовательно, он известен как момент зажигания. Вы должны установить синхронизацию в соответствии с конструкцией двигателя и в соответствии с указаниями производителей. Если искра возникает слишком рано или слишком поздно в цикле двигателя, это приводит к чрезмерным вибрациям. Это также может привести к повреждению двигателя.

Момент зажигания также влияет на несколько переменных. К ним относятся мощность двигателя, крутящий момент, экономия топлива, а также в некоторой степени срок службы двигателя. В блоке управления современных двигателей используется компьютер для точного управления опережением зажигания. Автомобили более раннего поколения требовали, чтобы водитель контролировал или регулировал время в соответствии с условиями вождения. Однако в наши дни эти действия автоматизированы в двигателях современных автомобилей. Поэтому всякий раз, когда вы проводите какие-либо существенные изменения в двигателе, вам также может потребоваться внести необходимые изменения в угол опережения зажигания.

Метки времени:

Производители предоставляют «Метки времени» в качестве индикаторов для установки угла опережения зажигания в системе зажигания двигателя. Производители вырезают/пробивают эти метки на коленчатом валу за несколько градусов до верхней мертвой точки (ВМТ). Производители двигателей обычно набивают установочные метки на гасителе колебаний. Они могут быть спереди или на маховике сзади двигателя.

Метки момента зажигания на демпфере вибрации

Иногда эти метки обнаруживаются на шкиве коленчатого вала. Или они могут быть на самом большом радиусе, который вращается со скоростью коленчатого вала. Метки времени указывают количество градусов до верхней мертвой точки (ВМТ). В более старых двигателях для настройки момента зажигания использовалась лампочка времени.

Вы можете установить угол опережения зажигания в правильную точку воспламенения при вращении двигателя. Однако это должно быть ровно на несколько градусов раньше верхней мертвой точки (ВМТ), которая может смещаться с увеличением оборотов двигателя. Вы можете отрегулировать синхронизацию, ослабив и/или повернув распределитель на его месте. Современные двигатели имеют датчик угла поворота коленчатого вала, который напрямую подключается к системе управления двигателем. Метки синхронизации коленчатого вала также должны совпадать с метками распределительного вала, чтобы обеспечить правильную синхронизацию клапанов.

Автоматическое опережение опережения зажигания:

Определенная задержка, называемая «задержкой зажигания», для начала воспламенения после зажигания искры. Искра должна возникнуть до того момента, когда в цилиндре будет достигнуто максимальное давление. Опережение зажигания – это разница между этим моментом и появлением искры.

Опережение опережения зажигания происходит, когда зажигание происходит раньше в такте сжатия, т. е. до верхней мертвой точки (ВМТ). Однако, если искра продвигается слишком далеко, сгорание завершится еще до того, как поршень достигнет ВМТ. Тогда коленчатый вал и шатун должны будут заставить поршень двигаться вверх против давления такта сжатия. В таком случае этой силы может быть недостаточно для преодоления давления сжатия.

В результате двигатель мог остановиться или заглохнуть. Усовершенствованная искра также может привести к взрыву или детонации топлива на полпути, что вызовет слышимый стук. Однако опережение синхронизации необходимо, когда двигатель работает на полных оборотах. Таким образом, он дает достаточно времени для сгорания воздушно-топливной смеси. Инженерам необходимо точно контролировать опережение зажигания. Таким образом, они предоставляют различные системы, такие как ручные, центробежные, вакуумные и полные механизмы управления вакуумом.

Опережение опережения зажигания зависит от следующих факторов:

  1. Тип топлива
  2. Частота вращения двигателя
  3. Нагрузка на двигатель
  4. Температура двигателя

Задержка зажигания:

искра возникает поздно или в конце такта сжатия. Существует компонент, который задерживает синхронизацию, называемую задержкой синхронизации. Производители в основном используют функцию замедления времени в дополнение к обычному торможению в транспортных средствах. Тормозное трение приводит к тому, что тормоза исчезают при интенсивном использовании в течение длительного периода времени. Также может быть опасно, если эффективность торможения падает ниже желаемого значения для остановки автомобиля.

Итак, функция замедления двигателя помогает замедлить работу двигателя. Таким образом, он подает искру позже в цикле двигателя. Некоторые двигатели также задерживают фазы газораспределения, чтобы компенсировать задержку зажигания. Замедление двигателя снижает частоту вращения двигателя и вызывает потерю мощности. Кроме того, это может вызвать детонацию двигателя, что может повредить двигатель.

Механизм электрического замедления использует электромагнитную индукцию для создания силы замедления. Электрозамедлитель производители размещают на трансмиссии или оси, состоящей из ротора. Однако контакт между ротором и поверхностью статора отсутствует.

Посмотрите здесь:

Подробнее: Что такое синхронизация клапанов?>>

О команде CarBikeTech

CarBikeTech — это технический блог. Члены команды CarBikeTech имеют более чем 20-летний опыт работы в автомобильной сфере. Команда CarBikeTech регулярно публикует специальные технические статьи об автомобильных технологиях.

Как увеличить угол опережения зажигания для увеличения производительности

Если ваш моторный отсек не закрыт пластиком, то велики шансы, что вы сможете изменить угол опережения зажигания, чтобы увеличить мощность двигателя. Это бесплатно и довольно легко сделать. Вот как…

Напомнить позже

Увеличение угла опережения зажигания — это бесплатный и простой мод, который вы можете сделать за считанные минуты. Прежде чем мы перейдем к , как сделать мод, давайте быстро обсудим , что на самом деле означает опережение времени…

Что это такое?

Опережение опережения зажигания означает, что свеча зажигания воспламеняет топливовоздушную смесь в цилиндре раньше (измеряется в градусах до верхней мертвой точки), чем на заводе. Это дает двигателю более высокую производительность, потому что поршень в цилиндре сильнее сжимается (поскольку искра подается раньше) после того, как он достиг верхней мертвой точки (ВМТ).

Верхняя мертвая точка (ВМТ) — это точка, в которой поршень находится в самом верху цилиндра. с которым поршень возвращается вниз после того, как он достиг ВМТ, уменьшается. Это означает, что вы потеряете производительность, а этого никто не хочет (кроме ментов).

Как опережать зажигание?

Одним из самых простых автомобилей для опережения зажигания является Mazda MX-5, поэтому мы будем использовать его в качестве руководства. Инструменты, которые вам понадобятся, это пара гаечных ключей, немного проволоки, отвертка и, что важно, индуктивный индикатор времени.

Общее практическое правило заключается в том, что вы можете увеличить угол опережения зажигания большинства автомобилей с помощью крышки распределителя, включая старые модели Honda и VW.

Первый шаг в изменении угла опережения зажигания — это нырнуть под капот, чтобы найти диагностический блок. Для целей этих шагов я буду использовать изображения из очень полезного руководства, загруженного на MX-5 Nutz.

Как только диагностический блок будет найден, откройте его и соедините контакты TEN и Ground (GND) с помощью куска провода (это переводит компьютер в режим диагностики, трюк, который, по сути, заставляет автомобиль обучаться).

Следующий шаг — найти винт регулировки холостого хода (как указано выше) и снизить холостой ход до 850 об/мин. Следуя этому шагу, вам нужно подключить индуктивный индикатор времени — один разъем идет к проводу № 1 HT, а другой — к источнику питания. Если ваша батарея находится в багажнике, как у MX-5, то крепление к задней части генератора является хорошей заменой для питания. Наконец, подключите провод заземления к металлическому кронштейну на двигателе.

Затем вам нужно найти датчик угла поворота кулачка (CAS), который удерживается на месте с помощью болта (в данном случае 12 мм). Ослабьте болт не более чем на один оборот, чтобы обеспечить его свободное движение при использовании индикатора времени.

Теперь вы включаете автомобиль, находите шкив кривошипа (также известный как гармонический балансир), который находится рядом с кронштейном с нужными вам установочными метками. На изображении MX-5 ниже самая длинная линия временной метки представляет собой заводскую настройку.

Шкив коленчатого вала расположен рядом с кронштейном с установочными метками, которые вам скоро понадобятся…

Направьте луч установочного света на кронштейн с установочными метками и очень осторожно поверните датчик угла поворота кулачка (CAS), пока не достигнете нужного угла ( в данном случае на две метки влево, что означает, что вы достигли 14 градусов).
