Кислородный датчик лямбда зонд: Что такое лямбда-зонд или кислородный датчик

Что такое лямбда-зонд или кислородный датчик

Согласно строгому определению, лямбда-зонд или кислородный датчик – это устройство, оценивающее концентрацию кислорода в отработавших выхлопных газах. Казалось бы, зачем «мозгам» двигателя знать, что вылетает наружу? Очень просто – чтобы приготовить оптимальную топливно-воздушную смесь и снизить токсичность выхлопных газов.

При чем тут лямбда?

Название «лямбда-зонд» не случайно происходит от греческой литеры «лямбда» (λ) – в автомобилестроении она обозначает коэффициент избытка воздуха в топливно-воздушной смеси (соотношении топлива и воздуха). Когда ее состав оптимален – а таким принято считать 14,7 кг воздуха к 1 кг топлива – то коэффициент избытка воздуха равен единице, а смесь считается стехиометрической и обеспечивает полное сгорание топлива. В зависимости от коэффициента существует три вида топливно-воздушной смеси – это упомянутая выше оптимальная стехиометрическая, «богатая» с избытком топлива (в данном случае λ < 1) и «бедная» с не оптимально большим содержанием воздуха (λ > 1).

Если датчик увидел наличие свободного кислорода, не вступившего в реакцию, то это означает, что топлива должно быть больше. В противном случае, когда воздуха наоборот мало, требуется сократить подачу горючего.

Двигатели способны работать не только на оптимальной топливно-воздушной смеси, но также на «богатой» или «бедной» – все зависит от целей и задач, к которым относится динамика, экономичность и снижение вредных выбросов. Наименьшее потребление топлива и чистота выхлопа будет при лямбде, равной единице, а на обогащенной смеси двигатель будет развивать оптимальную мощность. Отметим, что заметные отклонения от стехиометрической смеси могут привести к поломкам как выпускной системы, так и двигателя.
Раз уж зашел разговор об идеальной топливно-воздушной пропорции, то следует отметить следующее. Двигатель нечасто работает на стехиометрической смеси, но при этом постоянно стремиться к ней. Удерживать «идеальный» состав длительное время невозможно, поскольку на смесеобразование влияет масса факторов. Таким образом, электронный блок управления постоянно регулирует его, удерживая в условно оптимальных рамках.

Где расположен кислородный датчик

Лямбда-зонд находится в выпускном тракте (проще говоря, он вкручен в систему) и соседствует с каталитическим нейтрализатором. У современных автомобилей кислородный датчик установлен как перед ним (называется верхний лямбда-зонд), так и на выходе катализатора (нижний лямбда-зонд). Конструктивно они идентичны, но выполняют несколько разные замеры. Так, верхний датчик отслеживает, сколько кислорода содержится в отработавших газах. Сигнал с него отправляется в электронный управляющий блок двигателя и тот считывает характеристики топливно-воздушной смеси – проще говоря, понимает, стехиометрическая ли она, обогащенная или обедненная. В зависимости от результата, происходит корректировка объемов подаваемого в цилиндры топлива для приготовления смеси с оптимальным составом. Что касается нижнего кислородного датчика, то он нужен для контроля работы каталитического нейтрализатора и более точной корректировки. Отметим, что в стародавние времена гораздо менее строгих экологических норм нижние лямбда-зонды не применялись.

Как устроен кислородный датчик

Наиболее популярны устройства на основе диоксида циркония. Выглядят они как металлический стержень, конец которого скруглен, с проводом. Непосредственно с выхлопными газами контактирует наружный электрод (для этого в защитном кожухе предусмотрены отверстия), в то время как с атмосферой взаимодействует внутренний. Между ними как раз и находится двуокись циркония или твердый электролит. Оба электрода имеют платиновое напыление. Есть и нагревательный элемент, который призван как можно скорее выводить лямбда-зонд на высокую рабочую температуру в районе 300 °С.

Неисправности кислородного датчика

Датчик работает в крайне неблагоприятных тяжелых условиях, находясь в потоке горячих отработавших газов. Водитель узнает о неисправности и дело не в загоревшейся контрольной лампе Check Engine на приборной панели. Выход лямбда-зонда из строя сопровождается увеличением расхода топлива, неустойчивой работой двигателя на холостых оборотах и снижением мощности, а также характерным «бензиновым» запахом из выхлопной трубы – резким и «токсичным». В общем, автомобиль подаст сигнал.

Причины неисправностей кислородного датчика редко провоцируются механическими повреждениями – все-таки он сравнительно неплохо защищен. Наиболее часто лямбда-зонд требует замены из-за износа в процессе эксплуатации, либо загрязнения или обрыва электрической цепи нагревательного элемента. Прикончить датчик может некачественное топливо, технические проблемы, например, сгорание масла из-за плохого состояния маслосъемных колец или антифриз в топливе. Правда, в этом случае проблемы с лямбда-зондом будут наименьшей из сложностей. Бывает, что он работает с перебоями из-за электрического питания и окисления контактов, что отражается на топливно-воздушной смеси и, соответственно, поведении автомобиля.

Можно ли заменить самостоятельно

Как видите, неисправность кислородного датчика не только делает езду на автомобиле проблематичной, но в ряде ситуаций способна повлечь за собой другие поломки. Поменять датчик можно самостоятельно, если до него получиться добраться. Перед этим следует обесточить автомобиль и снять с датчика колодку. Дальше – самое интересное: далеко не всегда удается выкрутить прикипевший лямбда-зонд с первого раза, поэтому следует проявить осторожность, чтобы не сломать. Если вывернуть удалось, то не забудьте перед установкой нового очистить резьбу в выпускной системе.

что это, как проверить, неисправности :: Autonews

Когда лямбда-зонд сбоит, это вызывает ряд симптомов, некоторые из которых потенциально опасны для мотора. Разбираемся, что такое лямбда-зонд, о каких видах и частых неисправностях стоит знать водителю.

• Что это
• Где находится
• Виды
• Неисправности

adv.rbc.ru

Эксперт в этой статье: Дмитрий Дегтев, руководитель отдела сервиса группы компаний «Обухов», официального представителя марок Volvo, Geely, GAC, DFM и Changan

Что такое лямбда-зонд

Лямбда-зонд — это электронный датчик для измерения состава продуктов сгорания, образующихся в результате работы двигателя внутреннего сгорания. Свое название он получил по букве греческого алфавита λ (лямбда), которую в автомобилестроении используют для обозначения коэффициента избытка воздуха в топливно-воздушной смеси (ТВС).

Работа двигателей внутреннего сгорания строится на принципе воспламенения воздуха и топлива. Для стабильной работы мотора важно приготовить смесь в нужных пропорциях. Эталонное, или стехиометрическое, весовое соотношение этих двух компонентов составляет 14,7:1 (воздух/топливо). В этом случае лямбда равна единице. При отклонении этого значения говорят об обедненной или обогащенной смеси.

Фото: Shutterstock

Оба состояния одинаково вредны для мотора. Например, слишком бедная смесь, та, в которой больше кислорода, будет проявляться провалами, рывками и существенным снижением мощности. Если ситуация противоположная, то вырастет расход топлива, возможны пропуски зажигания. Фиксируя количество кислорода на выходе ,датчик передает информацию главному компьютеру, который принимает решение, как скорректировать подачу топлива в камеру сгорания.

В автомобилестроении кислородные датчики применяют с конца 1970-х годов. Изобретение принадлежит компании Bosch, а первыми серийными моделями, на которые ставились лямбды, стали Volvo серии 240/260 для рынка США. Сегодня в конструкции авто может быть от одного до четырех таких датчиков. Их основные задачи:

• контроль уровня кислорода в выхлопных газах;
• передача информации электронному блоку управления (ЭБУ) о том, насколько полно сгорает ТВС;
• обратная связь от каталитического нейтрализатора;
• снижение уровня вредных выбросов;
• повышение производительности мотора.

Каждый лямбда-зонд соответствует определенной марке и модели авто, поскольку его работа напрямую связана с «мозгами» машины. Подбирают элемент по VIN- номеру или по году, объему мотора и мощности.

Где находится лямбда-зонд

Лямбда-зонд обычно расположен в выхлопной системе автомобиля. В современных авто используют сразу несколько датчиков, которые можно найти как под капотом, так и на выхлопной трубе.

Первый располагается рядом с двигателем. Его хорошо видно, и он легко заменяем — это небольшой цилиндрический элемент, вкрученный в выпускной коллектор (иногда их сразу два). Основная задача такого лямбда-зонда — считывать информацию об уровне кислорода и вредных примесей в отработанных газах до их очистки каталитическим нейтрализатором. Второй зонд крепится под днищем автомобиля к выхлопной трубе до глушителя. Он фиксирует показатели после катализатора и также отправляет информацию ЭБУ. Электроника сравнивает два потока данных на предмет разницы.

Фото: Shutterstock

В более старых автомобилях, как правило, только один нижний датчик. В конструкции современных моделей с двигателем объемом 1,6 л и более предусмотрена система из двух лямбда-зондов. Автомобили с двойным выхлопом оснащаются тремя-четырьмя элементами. Два перед катализатором, ближе к двигателю, и по одному на каждую трубу выпускного коллектора.

В некоторых случаях в конструкцию датчика вводят дополнительный элемент — обманку. Это может быть некая металлическая проставка или электронный эмулятор. Чаще ее ставят на вторую лямбду. Таким образом удается обмануть ЭБУ об уровне кислорода и чистоте выхлопов. Подобная манипуляция может потребоваться в случае удаления катализатора или его неисправности. В противном случае компьютер автомобиля будет постоянно сигнализировать о проблеме (горящий Check на панели), что может негативно сказаться на продуктивности мотора.

Виды лямбда-зондов

Наиболее распространенные виды кислородных датчиков — из диоксида циркония и широкополосные. Реже встречают титановые. По количеству контактов бывают датчики с одним проводом (сигнальным) или сразу четырьмя, включая заземление и подогрев. Тип крепления элемента также варьируется. Наиболее распространен винтовой, когда датчик просто вкручивается в выхлопной коллектор, но может быть крепление и на фланец. Вот нюансы работы наиболее распространенных сегодня кислородных датчиков:

Циркониевый лямбда-зонд

Особенность этого датчика в том, что он сам генерирует напряжение. Электрический разряд возникает из-за разницы уровня кислорода в атмосфере и выхлопных газах. Рабочая температура циркониевой лямбды от 300 градусов Цельсия, ниже этого значения он просто не заработает. Первые модели таких датчиков нагревались исключительно от тепла выхлопов. Таким образом, элементу требовалось время, и двигатель работал определенный промежуток  вслепую. Благодаря системе подогрева, которая сегодня монтируется внутри кожуха, рабочая температура достигается почти сразу, что особенно актуально в зимнее время. Соответственно, слепой промежуток в современных моделях сведен к минимуму. Главные рабочие элементы циркониевого лямбда-зонда это:

• твердый электролит из диоксида циркония;
• внутренний и внешний электроды;
• защитный колпак с перфорацией;
• нагревательный элемент.

Конструктивно внутренняя часть керамики сообщается с воздухом, а ее внешняя поверхность с отработанными газами. Разница в концентрации молекул кислорода снаружи и внутри формирует сигнальное напряжение в 0,45 В (в этом случае лямбда равна единице). В случае отклонения значений ЭБУ дает команду исполнительным механизмам увеличить или уменьшить подачу топлива в зависимости от показаний.

Титановый датчик кислорода

Такой датчик не сообщается с атмосферой и не генерирует электрический ток. В отличие от циркониевого, титановый снижает свое сопротивление, когда двигатель богат топливом, и увеличивает его, когда топливо обеднено. Рабочая температура титанового лямбда-зонда начинается от 700 градусов Цельсия. Сегодня такие элементы применяют в ограниченном количестве моделей авто, главным образом из-за дороговизны.

Широкополосный лямбда-зонд

Конструктивно такой элемент сложнее двух предыдущих, но зато он точнее. Главное отличие от циркониевого в том, что широкополосный элемент показывает величину обеднения или обогащения смеси, а не просто сам факт отклонения от нужных значений.

Такой лямбда-зонд состоит из двух камер: измерительной и насосной. В первой за счет разного напряжения поддерживается эталонный состав. Отработанные выхлопные газы из коллектора проникают в специальную диффузионную щель, где происходит их дожигание. Далее датчик кислорода измеряет эталонные значения в измерительной камере и показатели из диффузионной щели. Полученные результаты отправляются ЭБУ. Рабочая температура широкополосного датчика не менее 600 градусов Цельсия. Для этого в его конструкции также используется система подогрева.

Признаки неисправности лямбда-зонда

В отличие от масляных и воздушных фильтров датчики кислорода не требуют регулярной замены, но в случае поломки покупка нового элемента неизбежна. В целом это уязвимая деталь. Лямбда все время находится в крайне агрессивной среде: ее поверхность раскалена до высоких температур, на датчик воздействует сильное давление, вибрации, не меньшую роль играет качество топлива и, в частности, присадки в нем. В случае неисправности лямбда-зонда на приборной панели загорается лампочка Check Engine. Чтобы точно диагностировать проблему, специалисты в сервисе считают ошибку, но иногда может помочь простой визуальный осмотр.

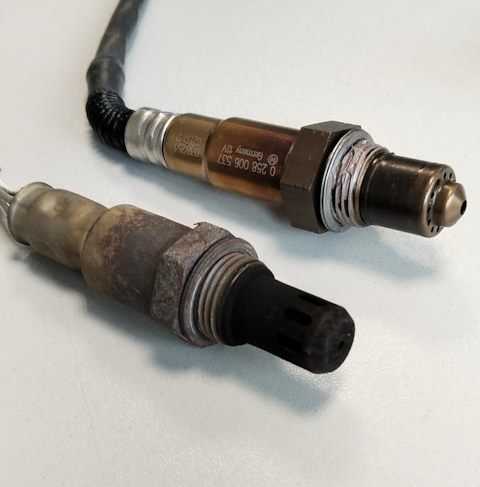

Например, сажевые отложения на защитном кожухе характерны для мотора, работающего продолжительное время на переобогащенной смеси. Серый или белый налет указывает на чрезмерное количество присадок в моторном масле и топливе. Блестящие отложения говорят об избытке свинца, который образуется при использовании некачественного топлива.

В среднем производители автомобилей рекомендуют проводить замену кислородных датчиков с интервалом 50–100 тыс. км в зависимости от типа рабочего элемента. Как правило, верхний (установленный до катализатора), выходит из строя быстрее.

Дмитрий Дегтев, руководитель отдела сервиса группы компаний «Обухов», официального представителя марок Volvo, Geely, GAC, DFM и Changan:

«Глобально проблем с лямбда-зондом может быть всего две: это нарушение проводки или внутренняя неисправность самого датчика, поскольку он не разборный.

Определить наличие неисправности легко — помимо сигнала Check, будет наблюдаться повышенный расход топлива, пропадание мощности при ускорении, сильный запах из выхлопной трубы и перепады оборотов ДВС.

Неисправный датчик начнет отправлять неправильные показания в блок управления ДВС. Головной компьютер корректирует неустойчивую работу ДВС, поднимает обороты и дополнительно обогащает смесь. В результате увеличивается расход топлива. В дальнейшем это может привести к выходу из строя свечей зажигания».

Все, что нужно знать о лямбда-зонде и выхлопе

25 октября 2019, 10:47

лямбда-зонд

выхлоп

Лямбда-зонд , также называемый кислородным датчиком, представляет собой небольшой зонд, расположенный на выхлопной трубе автомобиля , между выпускным коллектором и каталитическим нейтрализатором. Он был разработан Volvo в 70-х годах.

Если у вас новый автомобиль, он будет оснащен двумя лямбда-зондами. В этом случае второй датчик будет расположен сразу за каталитическим нейтрализатором.

Для чего он используется?

Лямбда-зонд регулирует количество топлива, подаваемого в цилиндры двигателя, оптимизируя воздушно-топливную смесь, что, в свою очередь, обеспечивает правильную работу двигателя. Это также повлияет на уровень выбросов вредных газов, если убедиться, что каталитический нейтрализатор работает правильно.

Таким образом, лямбда-зонд обеспечивает соответствие вашего автомобиля европейским нормам по загрязнению и выбросам CO2.

Как это работает?

Поскольку лямбда-зонд расположен перед каталитическим нейтрализатором, он может измерять количество воздуха и топлива в несгоревших углеводородах после сгорания.

Таким образом, электронный блок управления (ЭБУ) автомобиля, который управляет некоторыми функциями двигателя , получит правильные данные о выбросах и затем выпустит точное количество необходимого газа. Это необходимо для снижения выбросов загрязняющих веществ.

Неисправен лямбда-зонд?

Если лямбда-зонд неисправен, данные не будут отправлены в ЭБУ, который затем будет использовать ошибочную информацию. Это, скорее всего, приведет к увеличению расхода топлива, а, следовательно, и выбросов загрязняющих веществ.

В конечном итоге это может привести к засорению каталитического нейтрализатора, который затем придется заменить.

Признаки неисправности лямбда-зонда

• На приборной панели появится контрольная лампа двигателя
• Автомобиль дергается при запуске
• Необычно высокий расход топлива
• Низкая мощность двигателя при разгоне
• Повышение выбросов токсичных газов

Когда следует заменить лямбда-зонд?

Срок службы лямбда-зонда составляет около 93 000 миль пробега. Однако это может быть короче в зависимости от многочисленных факторов, которые могут повредить его, в основном из-за аномалий, исходящих от двигателя. Утечки из выхлопных газов также могут повредить зонд.

Если вы заметили один из признаков, указанных выше, мы рекомендуем вам обратиться к механику, который может проверить, исходит ли неисправность от лямбда-зонда. Это делается с помощью автомобильного диагностического прибора.

Если вам в скором времени нужно будет везти машину на ТО, знайте, что неисправный лямбда-зонд приведет к выходу из строя вашего автомобиля. Не стесняйтесь сравнить расценки на диагностику автомобиля из ближайших к вам гаражей или получить расценки на полную замену лямбда-зонда .

Можно ли отключить лямбда-зонд и продолжить движение?

Ездить без лямбда-зонда крайне не рекомендуется. Запчасть гарантирует, что ваш автомобиль не выбрасывает больше CO2, чем разрешено законами ЕС.

Более того, даже если вы думаете, что ваша машина будет мощнее, это не продлится долго, так как каталитический нейтрализатор будет иметь более высокий риск засорения.

Кроме того, вы потратите больше денег, так как отключение лямбда-зонда увеличит расход топлива примерно на 15%.

Узнать стоимость новых лямбда-зондов

Проверка лямбда-зондов и поиск и устранение неисправностей

Лямбда-зонд определяет остаточное содержание кислорода в выхлопных газах и подает на блок управления двигателем электрический сигнал для регулирования соотношения воздух-топливо. Прокрутите эту страницу и узнайте о вариантах, принципах их работы, методах проверки и важной информации о правильной замене лямбда-зондов.

ЧТО ТАКОЕ ФУНКЦИЯ ЛЯМБДА-ДАТЧИКА?: ПРИНЦИП РАБОТЫ

Оптимальное сгорание необходимо для обеспечения идеальной скорости преобразования каталитического нейтрализатора. В случае бензинового двигателя это достигается при соотношении воздух-топливо 14,7 кг воздуха на 1 кг топлива (стехиометрическая смесь). Эта оптимальная смесь обозначается греческой буквой λ (лямбда). Лямбда используется для выражения соотношения воздуха между теоретической потребностью в воздухе и фактическим подаваемым потоком воздуха:



λ = расход подаваемого воздуха : теоретический расход воздуха = 14,7 кг : 14,7 кг = 1

Обогрев лямбда-зонда

Первые лямбда-зонды не обогревались, поэтому для достичь своей рабочей температуры как можно быстрее. В настоящее время лямбда-зонды оснащены подогревом датчика. Это означает, что датчики также могут быть установлены вдали от двигателя.



Преимущество:
Они больше не подвергаются высокой тепловой нагрузке. Нагрев датчика позволяет им достигать своей рабочей температуры за короткий период, сводя к минимуму время, в течение которого лямбда-регулирование неактивно. Чрезмерное охлаждение предотвращается в режиме холостого хода, когда температура выхлопных газов не такая высокая. Лямбда-зонды с подогревом имеют меньшее время отклика, что положительно сказывается на скорости регулирования.

Использование нескольких лямбда-зондов

С появлением EOBD необходимо также контролировать работу каталитического нейтрализатора. Для этого за каталитическим нейтрализатором установлен дополнительный лямбда-зонд. Это используется для определения способности каталитического нейтрализатора накапливать кислород.



Зонд после каталитического нейтрализатора выполняет те же функции, что и датчик перед каталитическим нейтрализатором. Амплитуды лямбда-зондов сравниваются в блоке управления. Амплитуды напряжения нижнего датчика очень малы из-за способности каталитического нейтрализатора накапливать кислород. Чем ниже накопительная емкость каталитического нейтрализатора, тем выше амплитуды напряжения выходного датчика из-за повышенного содержания кислорода.



Высоты амплитуд на выходном датчике зависят от фактической накопительной емкости каталитического нейтрализатора, которая варьируется в зависимости от нагрузки и скорости. Таким образом, при сравнении амплитуд зонда учитываются условия нагрузки и скорость. Если амплитуды напряжения обоих датчиков остаются примерно одинаковыми, достигнута накопительная емкость каталитического нейтрализатора, т.е. через старение.

Неисправный датчик кислорода Lambda: Симптомы

Неисправний датчик Lambda может вызвать следующие симптомы:

• Высокий потребление топлива
• Плохое движение двигателя
• Высокая выпускная эмиссия
• Engine Indivator Lamp Indistator LAPPATOR на
• ARREST ISMATRATOR LAPPATOR INDINGATOR ON INDINGATOR INDINGATOR ON INDINGATOR LAPPATTOR ON INDINTATOR INDINGATOR Поступает на
• . хранится

ПОСЛЕДСТВИЯ НЕИСПРАВНОСТИ ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ПРИЧИНА НЕИСПРАВНОСТИ

Существует несколько причин неисправности:

• Внутреннее и внешнее короткое замыкание
• Отсутствие заземления / питания
• Перегрев
• Отложения/загрязнение
• Механические повреждения
• Использование этилированного топлива/присадок

Существует ряд типичных часто встречающихся неисправностей лямбда-зонда. В следующем списке показаны причины диагностированных неисправностей:

Необогреваемые датчики

1619

7 9017.

Диагностированные неисправности	Причина
Защитная трубка или корпус зонда забиты остатками масла	Несгоревшее масло попало в выхлопную систему, напр. из-за неисправных поршневых колец или маслосъемных колпачков
Неправильный впуск воздуха, отсутствие эталонного воздуха	Неправильно установлен зонд, отверстие для эталонного воздуха заблокировано
Повреждение из-за перегрева	Температура выше 950 °C из-за неправильного зажигания точечный или клапанный люфт
Плохое соединение на контактах завола	Окисление
Соединения кабеля	Столобо маршрутизированные кабели, ищушительные точки, абобытичные баки
Механическое повреждение	Чрезмерный момент затяжки
Химическое старение	Очень часто короткие маршруты
Lead deposits	Use of leaded fuel



FAULT DIAGNOSTICS FOR THE LAMBDA OXYGEN SENSOR: BASIC PRINCIPLES

Vehicles that are equipped with self-diagnostics can detect faults occurring in the control circuit and сохранить их в памяти неисправностей. Обычно это отображается через контрольную лампу двигателя. После этого память неисправностей может быть считана диагностическим прибором для диагностики неисправностей. Однако более старые системы не могут определить, связана ли эта неисправность с неисправным компонентом или, например, с неисправностью. неисправность кабеля. В этом случае механик должен провести дополнительные испытания.



В рамках EOBD контроль лямбда-зонда расширен за счет включения следующих пунктов:

• Обрыв цепи,
• Готовность к работе,
• Короткое замыкание на массу блока управления,
• Короткое замыкание на плюс
• Обрыв кабеля и старение лямбда-зонда.


Для диагностики сигналов лямбда-зонда блок управления использует форму частоты сигнала.



Для этого блок управления рассчитывает следующие данные:

• Максимальное и минимальное обнаруженное значение напряжения датчика,
• Время между положительным и отрицательным фронтом,
• Регулятор лямбда-контроля, регулирующий переменную в зависимости от богатой и обедненной смеси,
• Управление порог лямбда-регулирования,
• Напряжение датчика и продолжительность периода.

ПРОВЕРКА Лямбда-зонда с помощью осциллографа, мультиметра, тестера лямбда-зонда, анализатора выбросов: поиск и устранение неисправностей

Как правило, перед каждой проверкой необходимо проводить визуальный осмотр, чтобы убедиться в отсутствии повреждений кабеля или разъема. Выхлопная система не должна иметь утечек.



Для подключения измерительного прибора рекомендуется использовать переходной кабель. Также необходимо следить за тем, чтобы лямбда-регулирование не было активным в некоторых рабочих состояниях, напр. при холодном пуске до достижения рабочей температуры и при полной нагрузке.

Проверка лямбда-зонда с помощью тестера выхлопных газов

Тестера выхлопных газов

Одним из самых быстрых и простых тестов является измерение с помощью анализатора выбросов четырех газов.



Испытание проводится так же, как предписанное испытание на выбросы выхлопных газов. Когда двигатель прогрет до рабочей температуры, ложный воздух подключается как переменная возмущения путем снятия шланга. Из-за изменения состава отработавших газов также изменяется значение лямбда, которое рассчитывается и отображается прибором для проверки отработавших газов. Система смесеобразования должна определить это по определенному значению и скорректировать в течение определенного времени (60 секунд, как в тесте на выбросы выхлопных газов). Если возмущающая переменная удаляется, значение лямбда должно быть уменьшено до исходного значения.



В качестве основного принципа следует соблюдать спецификации для подключения переменных помех и значения лямбда производителя.



Однако этот тест может только определить, работает ли лямбда-регулирование. Электрический тест невозможен. При этой процедуре существует риск того, что современные системы управления двигателем регулируют смесь за счет точного определения нагрузки, так что λ = 1, несмотря на то, что лямбда-контроль не работает.

Проверка лямбда-зонда с помощью мультиметра

Мультиметр

Для проверки следует использовать только высокоимпедансные мультиметры с цифровым или аналоговым дисплеем.



Мультиметры с малым внутренним сопротивлением (в основном аналоговые приборы) перегружают сигнал лямбда-зонда и могут привести к его выходу из строя. Из-за быстро меняющегося напряжения сигнал лучше всего изображается аналоговым устройством.



Мультиметр подключается параллельно сигнальной линии (черный кабель, см. принципиальную схему) лямбда-зонда. Диапазон измерения мультиметра устанавливается на 1 В или 2 В. После запуска двигателя на дисплее появляется значение от 0,4 до 0,6 В (опорное напряжение). При достижении рабочей температуры двигателя или лямбда-зонда фиксированное напряжение начинает чередоваться между 0,1 В и 0,9 В.V.



Для получения безупречных результатов измерения скорость вращения двигателя должна составлять ок. 2500 об/мин. Это гарантирует достижение рабочей температуры зонда даже в системах с необогреваемым лямбда-зондом. Если в режиме холостого хода температура отработавших газов недостаточна, существует опасность того, что необогреваемый датчик остынет и сигнал перестанет формироваться.

Проверка лямбда-зонда осциллографом

Схема сигнала лямбда-зонда

Сигнал лямбда-зонда лучше всего отображается с помощью осциллографа. Что касается измерения мультиметром, то основным условием является то, что двигатель или лямбда-зонд должны быть прогреты до рабочей температуры.



Осциллограф подключен к сигнальной линии. Устанавливаемый диапазон измерений зависит от используемого осциллографа. Если устройство имеет автоматическое обнаружение сигнала, его следует использовать. Для ручной настройки установите диапазон напряжения 1–5 В и время 1–2 секунды.



Частота вращения двигателя снова должна быть прибл. 2500 об/мин.



Переменное напряжение отображается на дисплее в виде синусоидальной формы. По этому сигналу можно оценить следующие параметры:

• Высота амплитуды (максимальное и минимальное напряжение 0,1–0,9 В),
• Время отклика и продолжительность периода (частота примерно 0,5–4 Гц).

Проверка лямбда-зонда с помощью тестера лямбда-зондов

Тестер лямбда-зондов

Различные производители предлагают для тестирования специальные тестеры лямбда-зондов. В этом устройстве функция лямбда-зонда отображается с помощью светодиодов.



Подобно мультиметру и осциллографу, он подключается к сигнальной линии пробника. Как только зонд достигает рабочей температуры и начинает работать, светодиоды начинают загораться попеременно – в зависимости от соотношения воздух-топливо и кривой напряжения (0,1–0,9 В) зонда.



Здесь все спецификации по настройкам измерительного прибора для измерения напряжения относятся к датчикам из диоксида циркония (датчикам скачков напряжения). Для диоксида титана диапазон измерения напряжения меняется на 0–10 В, при этом измеряемые напряжения чередуются в пределах 0,1–5 В.

Проверка состояния защитной трубки

В качестве основного принципа необходимо соблюдать указания производителя. Наряду с электронной проверкой состояние защитной трубки элемента зонда может свидетельствовать о функциональной способности:

ПРОВЕРКА ПОДОГРЕВА ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Можно проверить внутреннее сопротивление и напряжение питания нагревательного элемента.



Для этого отсоедините разъем от лямбда-зонда. Со стороны лямбда-зонда с помощью омметра измерьте сопротивление на обоих кабелях нагревательного элемента. Оно должно быть между 2 и 14 Ом. Со стороны автомобиля используйте вольтметр для измерения напряжения питания. Должно быть напряжение > 10,5 В (бортовое напряжение).

Different connection options and cable colors

Unheated probes

Number of cables	Cable colour	Connection
1	Black	Signal (ground via housing)
2	Черный	Сигнал Заземление



Зонды с подогревом

Number of cables	Cable colour	Connection
3	Black 2 x white	Signal (ground via housing) of heating element
4	Black 2 x белый Серый	Сигнал, нагревательный элемент, заземление



Зонды из диоксида титана

9026 9

Количество кабелей	Цвет кабеля	Соединение
4	RED White Black Желтый	Hating White Black Yellow	. )
4	Черный 2 x белый Серый	Нагревательный элемент (+) Нагревательный элемент (-) Сигнал (-) Сигнал (+)

3 (Необходимо соблюдать спецификации производителя)

ЗАМЕНА ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ВИДЕО

Насколько полезна эта статья для вас?

Совершенно бесполезно

Очень полезно

Расскажите, пожалуйста, что вам не понравилось.

Для получения бесплатного информационного бюллетеня HELLA TECH WORLD.

Ваш отзыв**

Капча*

Большое спасибо. Но прежде чем ты уйдешь.

Подпишитесь на нашу бесплатную рассылку новостей HELLA TECH WORLD, чтобы получать последние технические видеоролики, советы по ремонту автомобилей, информацию о курсах обучения, сведения о маркетинговых кампаниях и советы по диагностике.

Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD — для автомастерских!

На указанный вами адрес электронной почты будет отправлено уведомление.

Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.

Это делается для того, чтобы никто не мог подписаться на вас по ошибке.

Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам.

Дополнительная информация о конфиденциальности.

Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD – для автомастерских!

На указанный вами адрес электронной почты будет отправлено уведомление.

Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.

Это делается для того, чтобы никто не мог подписаться на вас по ошибке.

Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам.

Дополнительная информация о конфиденциальности.

Вы уже подписаны

Ваш адрес электронной почты ожидает подтверждения

Неверный новый адрес электронной почты. Новый адрес электронной почты недействителен. Подписчик не обновлен

Неверный адрес электронной почты. Адрес электронной почты отсутствует или имеет неправильный формат.

Проблема со статусом электронной почты

Процесс регистрации не запущен.

Ошибка:

Для получения бесплатного информационного бюллетеня HELLA TECH WORLD.

Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD — для автомастерских!

На указанный вами адрес электронной почты будет отправлено уведомление.

Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.

Это делается для того, чтобы никто не мог подписаться на вас по ошибке.

Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам.

Дополнительная информация о конфиденциальности.

Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD – для автомастерских!

На указанный вами адрес электронной почты будет отправлено уведомление.

Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.

Это делается для того, чтобы никто не мог подписаться на вас по ошибке.

Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня.
