Как правильно проверить уровень масла в АКПП

Чтобы автоматическая коробка передач всегда радовала нас удобством и комфортом управления, ей нужен минимальный уход. Но вот как раз простейшая операция по проверке масла вызывает массу вопросов. Как же правильно замерять уровень масла в «автомате»?

Прежде всего договоримся, что речь здесь будет идти об автоматических коробках передач в их классическом понимании – с гидромеханической начинкой. То есть в данном случае мы рассмотрим агрегаты с фрикционами и гидротрансформатором, а не вариаторы или «роботы» различного толка. К тому же, у многих самых современных трансмиссий уровень масла в АКПП контролируется уже не водителем, а бортовой электроникой. Поэтому щупа под капотом таких машин нет – как нет и ответственности владельца за эту процедуру.

Масло ATF или иное подобного типа в классических “автоматах” работает и как смазка, и как рабочая жидкость гидравлической системы и гидротрансформатора.

Читайте также: Как проверять трансмисию при виборе машины

Почему это важно

Такой замечательный агрегат, как автоматическая коробка передач, нужно беречь, поскольку ремонт его стоит недешево, да и специалисты есть далеко не везде. Между тем, именно уровень рабочей жидкости (называть маслом ATF – automatic transmission fluid не совсем правильно) автоматической коробки передач может радикальным образом повлиять на ее исправность.

Угробить АКПП может как низкий уровень ATF, так и высокий. В первом случае из-за полусухого трения подгорают, ускоренно изнашиваются некоторые детали коробки, во втором – из-за вспенившегося масла падает его давление, нарушаются переключения, коробка «дергается» и «буксует».

Правда, практика показывает, что не во всех случаях отклонения уровня от нормы вызывают столь катастрофические последствия, но тем не менее правило должно соблюдаться, особенно если оно установлено автопроизводителем.

Классические АКПП – “автоматы” гидромеханического типа – как правило служат до капремонта не меньше, чем двигатель, а то и весь автомобиль. Но при условии своевременного контроля уровня масла и его замены.

Непременные условия

Несмотря на видимую простоту процедуры, заводской мануал обставляет замер уровня масла в «автомате» несколькими условиями. Причем у разных марок авто и трансмиссий они могут быть разными.

  1. Автомобиль с работающим двигателем должен стоять на ровной горизонтальной поверхности.
  2. Коробка должна быть прогрета до рабочей температуры. Для этого нужно проехать порядка 10 – 20 км (ориентируйтесь также по температуре двигателя).
  3. На месте неспешно поочередно включите все режимы АКП.
  4. Дальше начинаются варианты в зависимости от марки авто и коробки передач. Селектор нужно поставить в положение P или N.
  5. У некоторых авто двигатель должен оставаться работающим, у некоторых – быть заглушен, но не более 1 – 2 минут назад.
  6. Вытащить щуп из гнезда, вытереть ветошью, снова вставить, сразу вытащить и зафиксировать уровень масла на нем. Он должен находиться между метками Min и Max в зоне Hot (горячее).

Читайте также: Что случится, если не поменять глушитель вовремя

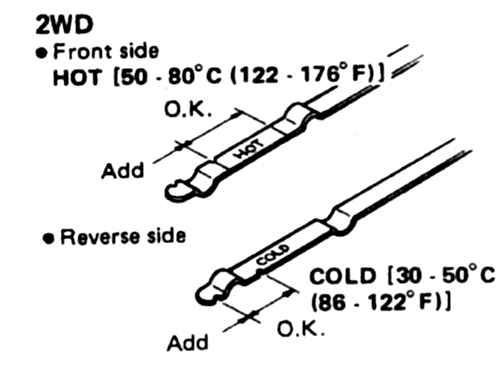

Щупы АКПП выглядят по разному. Кроме меток минимального и максимального уровня для холодного и горячего состояния на них бывает указан тип ATF

Отметим, что на щупах многих коробок есть также зона меток Cold (холодное), в ней уровень должен находиться при непрогретой, холодной коробке. Этот замер менее точен, он служит скорее для общей проверки наличия жидкости в АКП. Также на щупе иногда можно найти указание на тип жидкости, которую нужно заливать в данную коробку.

Рекомендация Авто24

Если заводской инструкции или проверенной СТО в доступной близости от вас нет, а подозрения к количеству жидкости в АКПП вдруг возникли, вынимайте щуп и включайте логику. Отсыл к температуре замера – зоны (группы меток) – Hot (горячее) и Cold (холодное) на нем будут всегда, и в соответствии с температурой двигателя ориентируйтесь по ним. Независимо от того, заведен двигатель или нет, наличие масла в районе меток Min и Max говорит о том, что масло в коробке в принципе есть и на машине можно доехать до дома или ближайшей мастерской. А там уже придется провести замер по всем правилам, чтобы при необходимости скорректировать уровень.

Читайте также: Что случится, если не поменять масло в двигателе

Как правильно проверять уровень масла в АКПП?

Обслуживание12 октября 2016

Содержание

  • 1 Как производится замер масла в АКПП?
    • 1. 1 Что еще следует контролировать во время проверки
  • 2 Особенности проверки уровня трансмиссионной жидкости на различных автомобилях
  • 3 Проверка уровня масла при помощи контрольной пробки

Чтобы автоматическая трансмиссия работала без поломок, важно ее правильно эксплуатировать. Одним из факторов обеспечения надежной работы агрегата является регулярная проверка уровня масла в нем. Причем, если с «механикой» проблем обычно не возникает, то об АКПП этого сказать нельзя. В основном это связано с отличием методик замера, которые различные производители рекомендуют для своих автомобилей.

Как производится замер масла в АКПП?

Проверять уровень масла в автоматической КПП следует при прогретом обычно до 90 гр. (до рабочей температуры) моторе в позиции «Parking» рычага выбора диапазона. Напомним, что прогреть автомат можно только во время 10-15-километровой поездки в положении «Drive». Простым переключением селектора при нажатой педали тормоза этого добиться нельзя.

Опишем пошагово, как правильно проверять уровень масла в большинстве автоматических коробок:

  1. Отыщите щуп для проверки масла АКПП под капотом. В автомобилях с автоматической трансмиссией он обычно красного цвета, в то время как щуп моторного масла выполняется желтым.
  2. Зону в области щупа необходимо очистить ветошью во избежание попадания в систему трансмиссии загрязнений.
  3. Извлеките масляный щуп и досуха вытрите его чистой ветошью без ниток и ворса, которые могут при протирке остаться на щупе.
  4. Вставьте щуп в трубку, затем, подождав около 5 секунд, вытащите его снова.
  5. Для проверки уровня жидкости на щупе чаще всего делаются группы насечек для прогретой и не прогретой АКПП. Они обозначаются «Hot» и «Cold» соответственно. В нашем случае уровень масла в АКПП должен быть между отметками «Min» и «Max» для прогретой коробки.

Важно понимать, что насечки в зоне «Cold» не служат для периодического контроля уровня масла на не прогретой АКПП. Этой шкалой пользуются лишь для замены жидкости в автоматической трансмиссии.

Кроме того, не всегда для контроля уровня щуп вообще предусмотрен. В некоторых моделях для этого используется смотровое окошко.

Что еще следует контролировать во время проверки

По состоянию масла на щупе также делаются некоторые важные выводы о работе агрегата:

  • если в жидкости присутствуют следы грязи или металла, это может говорить о достаточно сильном износе механизмов коробки;
  • если, например, изначально красная трансмиссионная жидкость почернела или сильно потемнела, то ее необходимо срочно менять — изменение цвета указывает на наличие перегрева.

Также учтите, что первоначальная проверка уровня масла может дать неверный результат, поэтому для гарантии точности измерения повторите еще раз описанную процедуру.

Особенности проверки уровня трансмиссионной жидкости на различных автомобилях

Выше был описан общий случай, как проверить уровень масла в АКПП. Однако разные производители зачастую разрабатывают собственные методики контроля, которым необходимо следовать для получения точного результата. Например, положение селектора может отличаться. На некоторых автомобилях правильное положение селектора при проверке вместе с типом используемого масла указывается прямо на щупе.

Также иногда контроль производится при заглушенном двигателе, но на прогретой до рабочей температуры трансмиссии. Рассмотрим, как проверить уровень масла в вариаторе или автомате разных моделей:

  1. Трансмиссии производства Honda, Acura. Уровень масла проверяется на прогретой коробке при заглушенном моторе в положении селектора «P».
  2. В АКПП производства Mitsubishi, Proton, Hyundai, Jeep, Mazda, Dodge, а также в автомобилях VW и Audi с трехскоростными коробками проверка производится по стандартной процедуре, т. е. при работающем двигателе и прогретой трансмиссии, но в положении селектора «N».

Учтите, что данные трансмиссии могут устанавливаться на совершенно разные автомобили, не обязательно произведенные данной компанией. Так, на автомобилях Hyundai и Chrysler можно встретить переднеприводные коробки от Mitsubishi, а может быть и наоборот. Если вы владелец Mitsubishi или Chrysler, то перед проверкой следует взглянуть на коробку со стороны колеса.

Если вы увидите штампованную закрепленную десятком болтов боковую крышку, это будет свидетельствовать о том, что вы имеете дело с АКПП производства Chrysler и проверять масло в ней следует в положении селектора «P».

Если крышка отсутствует, то, соответственно, на автомобиле установлена трансмиссия Mitsubishi, и контроль масла в ней производится при установленном в положение «N» селекторе.

Точно также можно замерить уровень в Jeep Cherokee и Jeep Grand Cherokee с коробками Chrysler. Но учтите, что некоторые модели Jeep комплектуются АКПП компании Aisin Warner, уровень жидкости в которых проверяется в положении РВД уже не «N», а «P». Определить наличие такой коробки можно самому визуально. Поддон здесь используется прямоугольной формы, сзади которого находится сливная пробка. Сбоку прямо к поддону приварена щуповая труба. В коробке автомат Chrysler поддоны почти квадратные, сливная пробка на которых отсутствует. Щуповая труба же устанавливается в картере коробки.

Проверка уровня масла при помощи контрольной пробки

Некоторые «автоматы» оснащаются контрольными пробками для проверки рабочей жидкости в АКПП. Способ проверки в этом случае достаточно неудобен, так как процедуру приходится проводить на смотровой яме. Однако неоспоримое преимущество данных трансмиссий — невозможность перелива масла, что почти для всех АКПП достаточно важно.

В поддонах таких коробок в сливное отверстие устанавливается специальная трубка, высота которой соответствует регламентному уровню масла. Поэтому при выкручивании пробки вся лишняя жидкость из поддона сливается, остается лишь нужное количество.

Для проверки уровня понадобится 100-200 гр. свежего масла, которое необходимо будет залить в горловину АКПП. В ходе процесса следите за моментом начала вытекания жидкости из контрольного отверстия — как только она начнет капать, залив можно прекращать — уровень масла в коробке правильный. Учтите, что сразу после выкручивания сливной пробки из поддона может вылиться небольшое количество жидкости. Это будет не лишнее масло, а лишь то, которое во время езды попало в трубку. По его состоянию можно будет оценить степень изношенности коробки и необходимость проведения замены рабочей жидкости.

Как правило, данный способ проверки характерен для машин марки BMW, на которых стоят коробки ZF. В пятискоростных автоматических агрегатах этих автомобилей пробка одновременно используется и для залива. Контроль же в целях безопасности производится лишь при слегка прогретой жидкости.

Некоторые трансмиссии, например, устанавливаемые сегодня почти на все автомобили Mercedes, вообще не имеют средств контроля уровня масла. В них емкость для залива соединяется через перепускной клапан прямо с поддоном, и уровень жидкости в нем поддерживается клапаном автоматически. Поэтому в отличие от других трансмиссий уровень здесь не играет такой важной роли, вследствие чего и контроль за ним со стороны автовладельца просто не предусматривается.
