устройство и принцип работы. — Турбобаланс
Обычная турбина представляет собой 2 крыльчатки, соединенные осью. Располагаются крыльчатки в разных камерах. Одну крыльчатку вращают выхлопные газы, а вторая вращается за счет первой, тем самым подводя новый воздух в систему.
Общее устройство турбины с изменяемой геометрией ( турбокомпрессора )крыльчатки и принцип нагнетания дополнительного воздуха не отличается от обычных турбокомпрессоров. Основная особенность в поворотных лопатках, механизме управления и вакуумном приводе.
Принцип работы турбины с изменяемой геометрией крыльчатки основывается на регулировании потока отработавших газов, направляемых на колесо турбины. Регулировка позволяет подстраивать проходное сечение для потока отработавших газов под режим работы двигателя.
При движении на маленькой скорости, турбина крутится медленно. Однако блок управления выставляет лепестки так, чтобы расстояние между ними было минимальным. При малом объеме, газу тяжело поступить через маленькое отверстие, что вынуждает его передвигаться с большей скоростью.
В ходе перекрывания, обороты турбины увеличиваются, а значит повышается давление наддува.
С помощью таких лепестков, можно поднять скорость вращения турбины не изменяя объем поступающих газов. На высокой скорости компрессор наоборот раздвигает лепестки. Это предусмотрено для поддержания безопасного давления внутри системы и исключения перегрева.
Принцип работы изменяемой геометрии позволяет отказаться от перепускного клапана (wastegate). Через крыльчатку «горячей» части проходит весь поток выхлопных газов. Предотвращение избыточного наддува осуществляется изменением положения поворотных лопаток.
Изменение расстояния между направляющими элементами, в зависимости от типа и модели турбодвигателя управляться как давлением компрессора (или его отсутствием), так и вакуумным приводом, а в некоторых случаях — шаговым электромотором
Преимущества данной турбины можно выделить следующие:
- авто с изменяемой геометрией турбонаддува могут выдавать большую мощность уже с самих низких оборотов.
- снижение расхода топлива и количества вредных выбросов в атмосферу
- из-за отсутствующего клапана wastegate в «горячей» части уменьшается количество разнонаправленных потоков газов, что улучшает прохождение газов через турбину.
- улучшение эластичности двигателя
Настройка и регулировка турбины с изменяемой геометрией.
Эфективная и правильная настройка и регулировка турбины важна и для эффективности ее работы, и для снижения темпа износа деталей всего механизма, и даже для экономии денег на топливе.
Связано это с тем, что неправильные параметры настройки работы или неправильное (несвоевременное) проведение регулировки турбины непосредственно влияют на весь автомобиль и удобство его управления.
В то время как о некоторых действиях, обычно упоминаемых в инструкции к обслуживанию авто и его механизмов, владелец способен позаботиться самостоятельно, даже без специальных инструментов, опыта и знаний — для большинства из них потребуется внимание профессионала
Каждый разумный и заботливый автовладелец должен помнить о таких принципах как: своевременная профилактика и обслуживание, а также уклонение от вреда своими действиями.
Это верно и для бензинового двигателя, и для дизельного.
Принцип работы дизельной турбины, как работает турбина дизельного двигателя ⋆ блог компании Turbovector
Деталь раскручивается силой отработанных газов. Турбокомпрессором называется воздушный насос, приводимый в движение турбиной. Дизельный двигатель разгоняет лопатки до 130 000 оборотов в минуту. Сгорание топлива происходит более полно, расход снижается, а КПД увеличивается. Дополнительно уменьшается количество вредных выбросов в атмосферу.
Схема узла
Турбина соединена с компрессором жёсткой осью. Компрессор втягивает и спрессовывает воздух, и под давлением выдувает в коллектор двигателя. Чем выше давление, тем большее количество газов подаётся в двигатель.
Возрастает КПД, скорость разгона, манёвренность.
Существует прямо пропорциональная зависимость между давлением, с которым подаётся воздух, и быстротой движения турбины. Бесконечно наращивать нагнетаемый объём воздуха нельзя, так как существуют предельные нагрузки на крыльчатки.

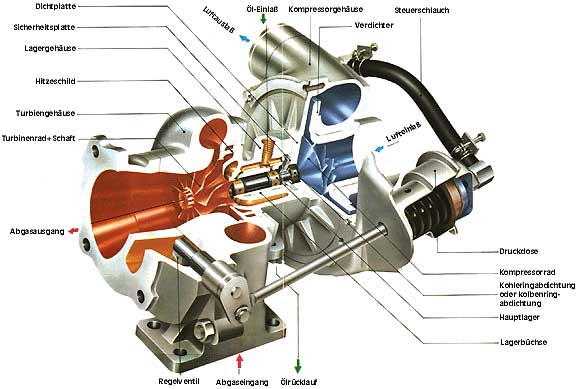

Конструкция турбонаддува
Деталь состоит из корпуса и ротора. Газы под давлением выдуваются из выпускного коллектора двигателя в приёмный патрубок турбокомпрессора. В узком канале происходит ускорение. Газы попадают на улитку турбины, затем раскручивают ротор. На скорость влияет размер и форма внутреннего канала.
Модификации
Модели для дизельных, бензиновых двигателей, а также грузовиков и тяжёлой техники отличаются по внутреннему строению корпуса. Для наращивания мощности автобусов и грузовой техники применяют 2 параллельных канала. Ротор разгоняют 2 синхронных воздушных потока.
Турбокомпрессоры большого объёма специально комплектуют кольцом с направляющими лопатками. Это позволяет создать равномерную струю воздуха на роторе.
Также появляется возможность регулировать скорость и мощность воздушной массы.
Комплектующие изготавливают из тугоплавких металлов, выдерживающих 1000-1150 °С. Ось, на которой закреплён ротор, менее тугоплавкая.
Способ сборки:
- • Ротор и ось соединяют. В процессе обе детали вращаются в противоположные стороны. Трение образует большое выделение тепла. Происходит сплавление.
- • В месте контакта ось имеет внутреннюю полость. Это необходимо для изоляции жара от ротора.
- • Ближе к корпусу турбины в выемке на оси размещают уплотнительное кольцо.
- • Радиальные подшипники полируют.
- • Один конец оси отливается меньшего диаметра и заострённым. На него надевается ротор с закрепительной резьбой. Навинчивающаяся гайка плотно удерживает запчасть на месте.
Ось подлежит обязательной балансировке, как и все части турбокомпрессора. Проводится минимум два этапа балансировки: отдельно и в сборке – перед установкой на двигатель.
Компрессор
Узел включает корпус и ротор.
Величина зависит от объёма двигателя и общего размера транспортного средства. Чем больше ротор, тем ниже предельная скорость вращения. Ротор компрессора неразрывно связан с осью и движется с одинаковой быстротой по сравнению с ротором турбины.
Форма алюминиевых лопаток продумана для втягивания воздуха через середину детали. Газы подталкиваются к краям ротора и лопатками передаются на стенки картриджа. Этот механизм сжимает воздух до размеров впускного коллектора. Картридж турбокомпрессора обычно отливают из алюминия.
Корпус подшипников
Центральная ось является связующим звеном между компрессором и турбиной. Движение оси задаётся подшипниками. Между ними, корпусом и осью течёт моторное масло. Оно смазывает всю систему, включая двигатель.
Существуют модели со стационарным подшипником. Смазывание оси производится благодаря наличию масляной ванны. Такой механизм изолирован от системы двигателя. Конструкция хороша тем, что жидкость не только снижает трение, но и остужает механизм в процессе работы.
Комплект из маслоотражательных прокладок и уплотнительных колец служит для предотвращения утечки масла. Расходники прикрепляются по обе стороны турбокомпрессора. Дополнительно затрудняется прохождение воздуха между турбиной, компрессором и осью. Это необходимо, так как внутреннее давление компрессора и турбины превосходит его же в корпусе оси.
Чтобы нивелировать разницу, часть газов и воздуха спускается в картер двигателя вместе с текущим моторным маслом.
Динамические уплотнения
- • Уплотнительное кольцо раскручивается по ходу движения оси с аналогичной быстротой. Три отверстия позволяют создать противовес давлению масла.
- • Внутренний дизайн картриджа в том месте, где снаружи крепится кольцо, имеет специальную конструкцию для изоляции протечек.
Заказать ремонт или замену дизельной турбины в Минске недорого можно по телефону +375 (29) 123 59 55 или через форму на сайте turbovector.by.
Как работает паровая турбина?
Большая часть электроэнергии в Соединенных Штатах производится с помощью паровых турбин — по данным Министерства энергетики США, более 88 процентов энергии в США производится с помощью паротурбинных генераторов на центральных электростанциях, таких как солнечные теплоэлектростанции, угольные и атомные электростанции.
Предлагая более высокую эффективность и низкую стоимость, паровые турбины стали неотъемлемой частью многих американских энергетических отраслей.
Первая паровая турбина
Первая современная паровая турбина была разработана сэром Чарльзом А. Парсонсом в 1884 году. Эта турбина использовалась для освещения выставки в Ньюкасле, Англия, и производила всего 7,5 кВт энергии. Теперь паротурбинные генераторы могут производить более 1000 МВт энергии на крупных электростанциях. Хотя со времен Parsons генерирующая мощность значительно увеличилась, конструкция осталась прежней. Но каким бы интуитивным ни был дизайн Парсонса, он не так прост, как движение пара по лопастям. Он был основан на втором законе термодинамики и теореме Карно (), которая утверждает, что чем выше температура пара, тем выше КПД электростанции. Давайте углубимся в то, как пар помогает питать большинство электростанций страны.
Как из пара извлекается столько энергии?
Возвращаясь к школьной физике, вода кипит при 100°C.
В этот момент молекулы расширяются, и мы получаем испарившуюся воду — пар. Используя энергию, содержащуюся в быстро расширяющихся молекулах, пар обеспечивает поразительную эффективность производства энергии.
Учитывая высокую температуру и давление пара, неудивительно, что были случаи несчастных случаев из-за неправильного использования или неправильной установки предохранительных клапанов. Один из самых громких инцидентов произошел на АЭС «Три-Майл-Айленд». Все сводилось к нарастанию давления пара, когда перестали работать насосы, подающие воду к парогенераторам.
Как работает паровая турбина?
Проще говоря, паровая турбина работает, используя источник тепла (газ, уголь, атомную энергию, солнечную энергию) для нагрева воды до чрезвычайно высоких температур, пока она не превратится в пар. Когда этот пар проходит мимо вращающихся лопастей турбины, он расширяется и охлаждается. Таким образом, потенциальная энергия пара превращается в кинетическую энергию вращающихся лопаток турбины.
Поскольку паровые турбины генерируют вращательное движение, они особенно подходят для привода электрических генераторов для выработки электроэнергии. Турбины соединены с генератором с осью, которая, в свою очередь, производит энергию через магнитное поле, производящее электрический ток.
Как работают лопасти турбины?
Лопасти турбины предназначены для управления скоростью, направлением и давлением пара, проходящего через турбину. В крупных турбинах к ротору прикреплены десятки лопастей, обычно в разных наборах. Каждый набор лопастей помогает извлекать энергию из пара, сохраняя при этом оптимальное давление.
Этот многоступенчатый подход означает, что лопасти турбины снижают давление пара очень небольшими приращениями на каждой ступени. Это, в свою очередь, снижает усилия на них и значительно улучшает общую мощность турбины.
Важность гибкого управления вращающимися турбинами
Поскольку через паровые турбины проходит так много энергии, необходимы механизмы управления, которые могут регулировать их скорость, управлять потоком пара и изменять температуру внутри системы.
Поскольку большинство паровых турбин используются на крупных электростанциях, требующих нагрузки по требованию, возможность регулировать поток пара и общую выработку энергии является необходимостью.
Как системы управления Petrotech могут повысить эффективность вашего паротурбинного генератора
Изобретение паровой турбины изменило нашу способность производить энергию в больших масштабах. И даже с таким, казалось бы, простым, как пар, проходящий через набор лопастей, легко увидеть, что эти механизмы довольно сложны. Таким образом, им нужна рефлексивная, интеллектуальная система управления паровой турбиной, в которой можно отслеживать и контролировать их работу. Усовершенствованные системы управления паровыми турбинами Petrotech для приводов компрессоров и генераторов имеют интегрированный пакет управления, обеспечивающий управление скоростью и мощностью. Наша продукция включает интегрированные системы управления газовыми и паровыми турбинами, генераторами, компрессорами, насосами и вспомогательным оборудованием.
Чтобы узнать больше о наших системах управления паровыми турбинами, ознакомьтесь с нашими информационными документами по усовершенствованным системам управления паровыми турбинами для генераторов и механических приводов.
Как вращение турбины генерирует энергию?
Хотя электричество было открыто еще в 18 веке, с тех пор люди добились значительных успехов в производстве электроэнергии с помощью различных средств. Одним из наиболее распространенных способов получения энергии являются турбины различных типов, в том числе газовые и паровые турбины. В основе работы турбины по производству энергии лежит вращение ее роторов. Вот разбивка того, как это вращение генерирует большое количество электроэнергии.
Основы производства электроэнергии
Проще говоря, генераторы преобразуют кинетическую энергию, основанную на движении, в электрическую энергию. Однако существует ряд различных способов получения этой кинетической энергии. Чаще всего эта электрическая генерация создается с помощью электромагнитной индукции и использования механической энергии, которая заставляет генератор вращаться.
Поэтому одной из самых основных операций генератора является создание кинетической энергии.

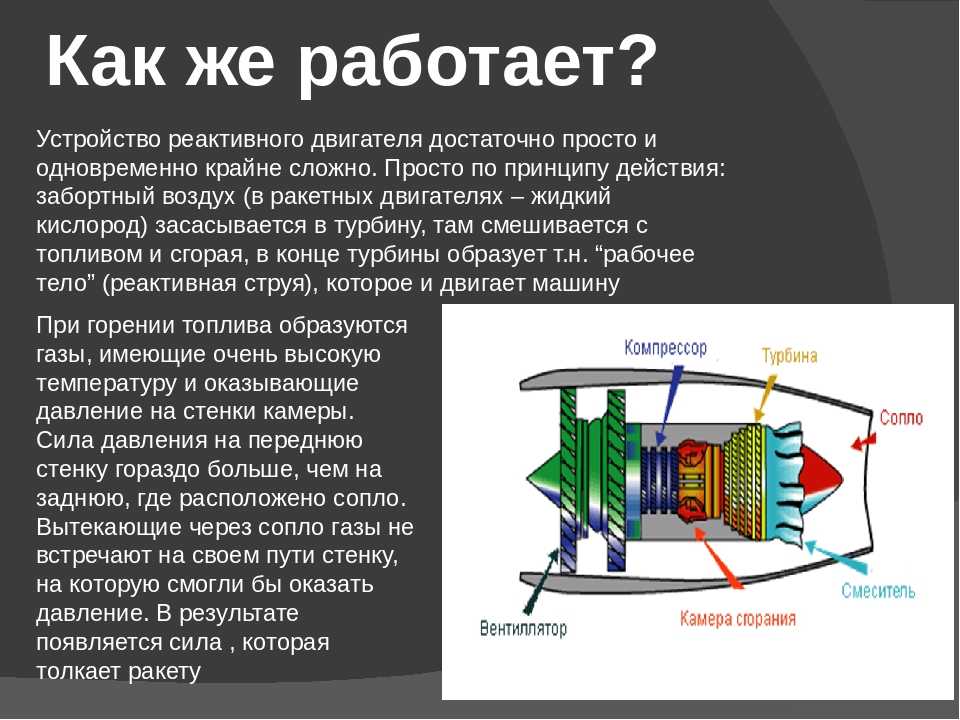

Как работают газовые турбины
Газовые турбины, также известные как турбины внутреннего сгорания, состоят из газового компрессора, расположенной ниже по потоку турбины и камеры сгорания, известной как камера сгорания. Воздух всасывается в компрессор, где встречается с топливом, чаще всего с природным газом. Это приводит к сгоранию, и газ с высокой температурой и высоким давлением затем вращает вращающиеся лопасти, которые втягивают больше сжатого воздуха в камеру сгорания и вращают генератор.
Как работают паровые турбины
Работая по тому же принципу, паровые турбины вместо этого используют чрезвычайно высокую температуру и пар высокого давления для извлечения тепловой энергии. При этом вода нагревается в котле для создания пара, который затем закачивается в турбину для вращения лопастей турбины. После этого пар часто снова охлаждают до жидкого состояния, а затем используют для создания большего количества пара.
Как и в газовой турбине, вращающийся генератор имеет решающее значение для производства электроэнергии.
Как вращение создает электричество
Современные генераторы работают на тех же принципах электромагнитной индукции, которые были открыты в 1832 году. В этом году человек по имени Майкл Фарадей обнаружил, что электрические заряды могут создаваться при перемещении электрического проводника в магнитном поле. Это движение привело к разнице напряжений между двумя концами провода или проводника, что привело к потоку электрического заряда и, наконец, к электрическому току. В современных генераторах вращающиеся элементы окружены большим магнитом и катушками из медной проволоки. Магнит вращается за счет вращения колес, в результате чего возникает мощный поток электронов, превращающий механическую энергию в электрическую.
Эффективность турбин
Поскольку спрос на нефть и газ в глобальном масштабе растет, энергетические компании вынуждены учитывать эффективность турбин.
Из-за множества факторов, участвующих в производстве энергии с помощью турбин, существует ряд стадий, на которых эффективность теряется. Хотя на этапе прядения вырабатывается само электричество, предыдущие этапы, требующие большого количества тепла и сгорания, могут привести к потере эффективности. В целом, паровые турбины являются более эффективной моделью, чем газовые турбины, поскольку в среднем они требуют меньше затрат на техническое обслуживание и оборудование. Кроме того, поскольку для них требуется источник постоянного тепла, операции обычно включают постоянный источник тепла, что приводит к более высокой эффективности. Однако они также требуют большого количества времени для достижения рабочего уровня. Процессы сгорания в газовых турбинах означают значительные колебания температуры, что приводит к снижению эффективности. Однако многие заводы компенсируют эту потерю эффективности, используя систему с комбинированным циклом. В этой системе горячий выхлопной газ из газовой турбины передается в паровую турбину, что значительно повышает эффективность операций в целом.
