Топливный насос — важный компонент любого машинного двигателя внутреннего сгорания.

Это механическое сердце автомобиля, которое обеспечивает непрерывный поток топлива из бака к двигателю.

Типы топливных насосов

Существует два основных типа топливных насосов:

• с механическим приводом (механический)
• с электрическим приводом (от электродвигателя или соленоида).

Как работает механический топливный насос?

Механические топливные насосы называются еще мембранными.

Включаются благодаря эксцентриковому кулачку на распределительном валу.

Вращаясь, он заставляет привод топливного насоса сдвигать поршневой стержень и диафрагму вниз, сжимая пружину.

При этом топливные запасы в баке увеличиваются за счет открытия всасывающих клапанов.

Затем рычаг насоса высвобождается, приводя в действие пружинный механизм.

Всасывающий клапан закрывается, а нагнетательный, наоборот, открывается, и топливо, благодаря давлению диафрагмы, выталкивается через него в насос.

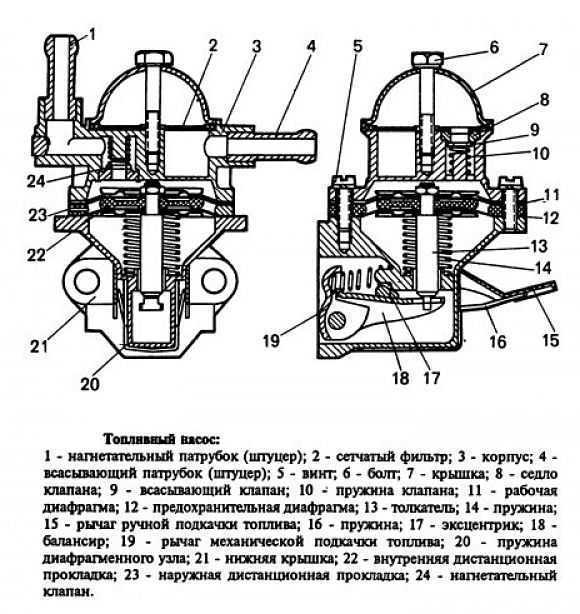

Пояснение к схеме механического топливного насоса:

1.Рычаг ручной подкачки, 2.Сальник, 3.Сетчатый фильтр контрольного отверстия, 4.Нагнетательный клапан, 5.Винт крепления крышки фильтра, 6.Сетчатый фильтр, 7.Всасывающий клапан, 8.Диафрагма

Как работает электрический топливный насос?

Электрический топливный насос используется в системах впрыска топлива.

Его располагают либо непосредственно в баке насоса, либо в топливопроводе.

При включении зажигания или открытие двери водителя, сигнал ЭБУ приводит в действие реле электрического насоса, создавая рабочее давление.

Это давление регулируют  2 клапана: предохранительный (редукционный) и обратный.

Первый работает в момент включения двигателя, второй при его остановке.

Пояснение к схеме электрического рядного топливного насоса:

1.Штуцер напорной магистрали, 2.Седло клапана, 3.Пружина клапана, 4.Корпус насосной секции, 5.Нагнетательный клапан, 6.Впускное и выпускное отверстия, 7.Наклонная поверхность плунжера, 8.Плунжер, 9.Втулка, 10.Рычаг управления плунжером, 11.Возвратная плунжерная пружина, 12.Пружина толкателя, 13.Роликовый толкатель, 14.Кулачок,15.Зубчатая рейка

Виды топливных насосов

Топливные насосы высокого давления по конструкции подразделяются на:

• Рядный ТНВД,
• Распределительный ТНВД,
• Магистральный ТНВД.

Что касается топливных насосов с электрическим приводом, то можно выделить:

• Роликовый,
• Шестеренный,
• Центробежный.

Рядный ТНВД

Благодаря своей конструкции сыскали себе славу одного из самых надежных видов ТНВД.

Его основное преимущество — возможность использования топлива заранее низкого качества, благодаря масляной смазке двигателя.

 Особенность строения топливного рядного насоса — выталкивающие плунжерные пары пропорциональные количеству цилиндров, за счет которых можно работать и при высоком давлении, в отличии от поршневых.

Распределительный ТНВД

Так же как и в рядном присутствуют плунжеры, но их количество ограничено (обычно 1-2) и выполняют они роль распределителей.

При поступательно-вращательных движениях выталкивают, распределяя по цилиндрам, топливо.

Особенности данного вида ТНВД в том, что его габариты меньше рядного, и доставку топлива он обеспечивает более равномерно.

Но он же и менее долговечен из-за сопряженных деталей.

Магистральный ТНВД

Этот вид насосов обычно имеет до трех плунжеров.

Используется при инжекторной системе, в которой выполняет роль нагнетателя.

Благодаря электрическому приводу способен регулировать количество поступающего топлива.

Роликовый ТНВД

Основной элемент — ротор с роликами внутри, при движении которого происходит постепенное заполнение внутреннего пространства топливом, а затем его вытеснение в насос через выпускное отверстие.

Шестеренный ТНВД

Состоит из ротора (внутренней шестерни) и статора (внешней шестерни).

Первый всасывает и нагнетает топливо, второй помогает ему в этом.

И роликовый и шестеренный ТНВД используются в топливопроводе за счет своих малых габаритов.

Центробежный ТНВД

Располагается в топливном баке.

Особенность — крыльчатка (рабочее колесо), которая во время работы перегоняет топливо из одного канала (всасывающего) в другой (нагнетательный).

Используется при электродвигателях системы впрыска.
