Как работает датчик коленвала: Датчик положения коленвала: основа работы современного двигателя

основа работы современного двигателя. Дизельные двигатели и запчасти от официального дилера ООО «Ярославский Дизельный Двигатель»

Датчик положения коленвала – обязательная деталь в любом современном двигателе внутреннего сгорания. Без него невозможна корректная работа системы зажигания и впрыска топлива, а значит, мотор будет попросту бесполезен. Как устроен этот датчик, как его выбрать, в чем его особенности?

Содержание:

• Конструкция ДПКВ
• Место в двигателе
• Назначение датчика
• Варианты устройств
  • Индуктивные
  • Оптические
  • Датчики Холла

• Признаки поломки
• Диагностика
• Критерии выбора
• Порядок замены

Конструкция ДПКВ

Датчик положения коленчатого вала (ДКПВ) имеет простое устройство. Обычно он заключен в легкий и компактный корпус из пластика, снаружи которого находится разъем для подключения провода. Внутреннее строение зависит от типа сенсора. Так, в составе индуктивного датчика есть магнит, катушка и металлический сердечник. Простотой конструкции во многом определяется надежность и долговечность устройства, но даже несмотря на это иногда требуется его замена.

Некоторые модели датчиков имеют не пластиковый, а алюминиевый корпус цилиндрической формы. В основании располагаются фланец и отверстие для крепления устройства к кронштейну на внешней поверхности двигателя. При установке используются шайбы различной толщины, при помощи которых регулируется необходимое расстояние между сенсором и диском коленвала.

Место в двигателе

Точное место установки ДПКВ во многом зависит от модели автомобиля. Как правило, он находится в районе шкива привода генератора. Для его фиксации используется отдельный кронштейн, а сам датчик оснащен длинным проводом с разъемом, по которому его можно визуально обнаружить.

На автомобилях ВАЗ, оснащенных инжектором, устройство располагается на крышке масляного насоса. В моторном отсеке авто Daewoo Nexia с двигателем F16MF сенсор установлен на заднем конце коленчатого вала напротив задающего венца. На Renault Logan ДКПВ расположен в нижней правой части двигателя неподалеку от блока цилиндров. Аналогичные изменения характерны и для других моделей авто. Чтобы сразу обнаружить сенсор, ознакомьтесь с руководством к автомобилю.

Назначение датчика

ДПКВ измеряет всего один параметр – положение коленчатого вала двигателя в определенный момент времени. На основе проделанных измерений бортовой компьютер автомобиля проводит расчеты, определяя текущую угловую скорость и частоту вращения коленвала. Располагая таким набором данных, компьютер за считанные миллисекунды выполняет большое количество задач:

• расчет момента, когда поршни цилиндров проходят верхнюю и нижнюю мертвые точки;
• определение оптимального момента для поджигания топливной смеси в цилиндрах;
• управление работой газораспределительного механизма и системы впрыска топлива;
• контроль и корректировка работы системы улавливания паров топлива и иных систем.

Используя данные от датчика положения коленчатого вала бортовой компьютер регулирует такие параметры, как угол опережения зажигания для каждого из цилиндров двигателя, угол поворота распределительного вала и ряд других характеристик. В бензиновых моторах датчик оказывает большое влияние на систему зажигания, а в дизельных и инжекторных – дополнительно и систему впрыска топлива. Вот почему даже малейшая неисправность сенсора либо неправильная его установка может привести как к частичной, так и к полной неработоспособности двигателя авто.

Варианты устройств

В современных двигателях используются сенсоры одного из трех видов. Каждый из них отличается не только конструкцией, но и принципом работы, и, что немаловажно для потребителя, ценой.

Индуктивные

Индуктивные, они же магнитные, датчики имеют простое устройство, которое мы уже рассмотрели выше – катушка, сердечник и магнит. За счет такой конструкции индуктивные сенсоры наиболее распространены, что в том числе связано с их низкой стоимостью и возможностью эксплуатации без подачи электрического питания. Это упрощает подключение к блоку управления двигателем.

Принцип работы индуктивного датчика основан на физическом явлении электромагнитной индукции. Пока мотор не работает, коленвал неподвижен, в обмотке сенсора нет электрического тока. Но как только коленчатый вал приходит в движение, зубья задающего диска начинают проходить через магнитное поле, создаваемое магнитом сенсора. При каждом таком прохождении металлического зубца величина магнитного поля скачкообразно изменяется. Данные возмущения трансформируются в электрический ток, подаваемый на блок управления двигателем. Чем чаще происходят скачки, тем большее число оборотов коленвала регистрирует бортовой компьютер.

Оптические

В составе таких сенсоров используется пара из источника и приемника светового луча. Когда через луч проходит зуб задающего диска, происходит прерывание, которое регистрируется датчиком.

Применение оптических сенсоров ограничено, так как на них негативно влияет запыленность воздуха в моторном отсеке, к тому же есть риск задымления и загрязнения маслом, антифризом.

Датчики Холла

Конструктивно датчики Холла заметно сложнее по сравнению с магнитными сенсорами. В составе этих устройств используются микросхемы Холла, расположенные в корпусе с магнитопроводами. Задающий диск должен быть намагничен, чтобы сенсор работал корректно. Принцип работы похож на магнитный датчик, но имеет несколько иную природу. При прохождении зубца в максимальной близости к сенсору происходит скачок напряжения. Информация об этом поступает на ЭБУ мотора.

Несмотря на высокую сложность устройства, датчики Холла пользуются популярностью за счет большой точности измерений независимо от количества оборотов коленчатого вала в конкретный момент времени. Для подключения сенсора используется 3–4 провода, так как нужно питание.

Признаки поломки

Есть несколько характерных признаков, указывающих на вероятную поломку ДКПВ. В их числе:

• значительное уменьшение мощности двигателя во время движения;
• нестабильная работа мотора независимо от режима и числа оборотов;
• заметное увеличение расхода топлива без видимых на то причин;
• сильная вибрация в двигателе при движении на высоких оборотах;
• бортовой компьютер автомобиля отображает код ошибки P0336;
• двигатель вообще не запускается – бывает при выходе ДКПВ из строя.

Если вы заметили один или одновременно несколько перечисленных признаков, это говорит о необходимости как можно скорее сделать диагностику автомобиля и дальнейшее обслуживание. Как правило, датчик положения коленчатого вала не подлежит локальному ремонту, в связи с чем в большинстве случаев осуществляется его замена своими руками или в автомобильном сервисе.

Диагностика

В ряде случаев продиагностировать датчик можно самостоятельно. В первую очередь проведите визуальный осмотр сенсора на предмет физических повреждений корпуса, разъема и проводки. Если в машине установлен индуктивный сенсор, оцените его работоспособность с помощью тестера в режиме измерения сопротивления.

В нормальном состоянии сопротивление обмоток устройства укладывается в диапазон от 600 до 1000 Ом. Обратите внимание: нельзя таким способом проверить датчик Холла – для этого нужно профессиональное диагностическое оборудование. Куда дешевле и проще будет купить новый сенсор и установить его самостоятельно либо обратиться в сервис.

Критерии выбора

Самый простой вариант – купить оригинальный датчик, аналогичный тому, который установлен в автомобиле с завода. С поиском не возникнет проблем, так как можно найти нужные детали по VIN-номеру авто за считанные секунды. Если такой возможности нет, доступна альтернатива – поиск комплектующих по основным параметрам машины: год выпуска, модель, кузов, мощность мотора.

Бюджетный вариант – покупка аналога, совместимого с оригинальным сенсором. Здесь крайне важно не экономить и доверять только проверенным производителям с хорошей репутацией. В их числе BluePrint, FEBI, FACET и Era. Если бюджет совсем скромный, присмотритесь к комплектующим от брендов Mobiletron, FAE и Maxgear. Они стоят заметно дешевле оригинала, а качество хорошее.

Что касается параметров датчика, чтобы не ошибиться с выбором, опирайтесь на руководство по эксплуатации автомобиля от производителя. В инструкции приведены требования ко всем типам деталей и расходных материалов. Если бумажной версии руководства нет, это не проблема, так как в интернете можно найти спецификации по любым, даже самым редким моделям автомобилей.

Так как датчик положения коленчатого вала в некоторой степени является расходным материалом, по возможности покупайте не один, а два-три сенсора про запас. В этом случае вы сможете сразу заменить неисправное устройство, а не оставаться без автомобиля, пока не придет новая деталь.

Порядок замены

По возможности доверять замену датчика положения коленчатого вала стоит специалистам из СТО. В некоторых моделях автомобиля установить новое устройство можно самостоятельно. Перед этим убедитесь в том, что купленный сенсор соответствует тому, что установлен на авто изначально, и относится к числу рекомендованных производителем. В противном случае есть риск, что датчик не сможет зафиксироваться на штатном месте либо будет работать со значительной погрешностью.

Для замены сенсора аккуратным движением отсоедините электрический разъем, которым неисправное устройство соединено с бортовым компьютером. Далее открутите фиксирующий болт и выньте старую деталь, после чего установите на ее место новую и подключите к разъему. Перед тем как закрыть капот, убедитесь в том, что расстояние от нового сенсора до торца задающего диска коленчатого вала укладывается в значение, которое указано в инструкции к автомобилю.

ДПВК – деталь, роль которой в стабильной работе двигателя сложно переоценить. Именно поэтому не экономьте на своевременной замене неисправного датчика, покупайте оригинальную или на 100% совместимую деталь от известного производителя и по возможности обращайтесь в сервис. Не откладывайте обслуживание двигателя, так как всегда есть риск появления серьезных поломок.

Вернуться к списку

Симптомы неисправности датчика коленвала и его проверка

В современном автомобиле работой бензинового либо дизельного двигателя управляет электроника. Контроллер готовит топливную смесь и регулирует искрообразование на электродах свечей зажигания, полагаясь на показания нескольких измерителей, размещенных в ключевых точках, – воздушном и выпускном тракте, дроссельной заслонке и так далее. Но что произойдет, если один такой элемент выйдет из строя? В данном случае предлагается рассмотреть признаки неисправности датчика положения коленвала (ДПКВ) и способы его проверки в гаражных условиях.

Содержание

• 1 Принцип работы датчика синхронизации
• 2 Как работает датчик коленвала
• 3 Назначение и принцип работы датчика положения коленвала
• 4 Какой датчик надежнее
• 5 Устранение неисправностей
  • 5.1 Таблица: работа с мелкими дефектами
  • 5.2 Как поменять датчик положения коленчатого вала?
    • 5.2.1 Алгоритм действий
      • 5.2.1.1 Фотогалерея
• 6 Как работает датчик?
• 7 Устройство ДПКВ
• 8 Устройство датчика коленвала
• 9 Устройство и составные части ДПКВ
  • 9.1 Типы приборов
  • 9.2 Место нахождения датчика в автомобиле
• 10 Описание 1G FE датчика

Принцип работы датчика синхронизации

Для устойчивого функционирования двигателя рабочий процесс ДПКВ происходит по следующему принципу:

1.  На коленвале установлено специальное зубчатое колесо (реперный диск) с отсутствующими двумя зубцами — стартовым и нулевым.
2.  При вращении коленвала зубчики, проходя через магнитное поле ДПКВ, изменяют его — как результат, в приборе формируются импульсы, данные о которых передается в блок управления;
3.  При прохождении зубчатого колеса с отсутствующими зубцами мимо датчика характер импульсов меняется, и блок определяет начальное положение коленчатого вала;
4.  на основании подсчета поступивших импульсов компьютер определяет положение коленвала в определенный период времени:
5.  После обработки информации ЭБУ направляет сигналы в соответствующие системы автомобиля, и производится корректировка их работы.

В результате обеспечивается стабильная работа мотора автомашины.

Как работает датчик коленвала

Многих интересует вопрос о том, зачем нужен датчик коленвала. Этот прибор напрямую влияет на продуктивность двигателя автомобиля.

Нарушение провоцирует сбои в работе ДВС или остановку мотора, влияющей на работу двигателя.

В функции ДПКВ входит:

•  синхронизация работы топливных форсунок;
•  синхронизация системы зажигания.

Принцип работы ДПКВ сводится к тому, что он подает сигнал на ЭБУ. Данное сообщение говорит о позиции, в которой находится коленвал. Такой сигнал содержит в себе информацию о частоте и направлении вращения коленчатого вала.

Назначение и принцип работы датчика положения коленвала

Зачем нужен ДПКВ? Стоит отметить, что это единственное устройство, при неисправности которого машина попросту не заведётся. Оно выполняет две важные функции:

1. Передача информации о положении, частоте и направлении вращения коленвала.
2. Регистрация момента прохождения первым и последним поршнями ВМТ.

Именно на основе информации, которую передаёт датчик положения коленвала, центральный блок управления может изменять количество топлива, которое подаётся в двигатель, момент его подачи и зажигания и другие параметры.

Функционирование датчика зависит от марки автомобиля, года его выпуска и других факторов. Но принцип работы большинства таких устройств заключается в следующем:

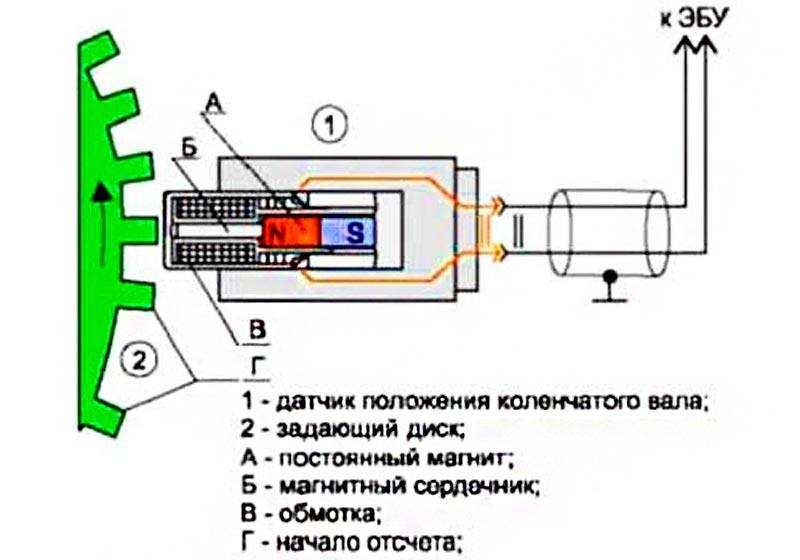

1. Коленчатый вал оснащается диском с зубьями, некоторые из которых сточены.
2. Устройство устанавливается на элементы мотора.
3. При прохождении металлических элементов через сточенные зубья возникает сигнал, который передаётся центральному блоку.

Какой датчик надежнее

Выпуском такого оборудования занимаются многие крупнейшие мировые бренды. Например, концерн «Сименс». Также среди популярных моделей датчики от Perkins, Kazuma и другие.

По степени надежности датчики можно разделить на три группы, основываясь на принципе их работы.  Наиболее популярный – индуктивный. Это простой и надежный вариант, устанавливается в подавляющее большинство автомобилей во всем мире.

Кроме индуктивного (магнитного) типа, применяются еще два вида:

На основе эффекта Холла. Устройство находится в снабженном магнитопроводами корпусе, зубцы диска намагничены. В результате напряжение возникает при прохождении зубца рядом с датчиком. Возникает переменный электрический ток, сигнал поступает на ЭБУ. Такая конструкция применяется реже, чем индуктивная. Он не только сложнее конструктивно, для нее должно стоять отдельное питание. Зато гарантирует повышенную точность замеров работы коленвала. Такие датчики ставятся на автомобили марки «Приора».

Оптический. Его схема строится на измерении работы коленвала с помощью светодиода и фотодиода. Импульс тока возникает, когда между диодами проходит либо зубец, либо «пробел» на месте зубца. Этот тип применяется еще реже, чем основанный на эффекте Холла. Главные его недостатки – уязвимость к условиям эксплуатации и необходимость постоянной профилактики. Пыль, неизбежные загрязнения и т.д. часто заставляют устройство передавать неверный сигнал, что отрицательно сказывается на двигателе.

Устранение неисправностей

Осуществлять ремонт датчика имеет смысл при таких неисправностях как:

• проникновение внутрь датчика ПКВ загрязнений;
• наличие воды в соединителе датчика;
• обрыв экранирующей оболочки проводов датчика или жгута;
• смена полярности сигнальных проводов;
• отсутствие подключения к жгуту проводов;
• замыкание на массу сигнальных проводов датчика;
• пониженный или повышенный монтажный зазор датчика и диска синхронизации.

Таблица: работа с мелкими дефектами

Как поменять датчик положения коленчатого вала?

Важные нюансы, которые нужно соблюдать при замене ДПКВ:

1. Перед выполнением демонтажных работ необходимо нанести метки, указывающие положение болта по отношению к датчику, самого ДПКВ, а также маркировку электрических кабелей и контактов.
2. При демонтаже и установке нового датчика ПКВ рекомендуется удостовериться в правильности работы синхродиска.
3. Заменяют измерительный прибор вместе со жгутом и прошивкой.

Для смены датчика ПКВ потребуется:

• новый измерительный прибор;
• автотестер;
• штангенциркуль;
• гаечный ключ на 10.

Алгоритм действий

Чтобы поменять датчик положения коленчатого вала своими руками нужно:

1. Отключить зажигание.
2. Обесточить электронное устройство, отсоединив от контроллера клемную колодку.
3. При помощи гаечного ключа, открутив винт, фиксирующий датчик, снять неисправный ДПКВ.
4. Очистить ветошью посадочный участок от маслянистых отложений и загрязнений.
5. Установить новый измерительный прибор при помощи старых крепежных деталей.
6. Провести контрольные замеры зазора между зубьями шкива привода генератора и сердечником датчика при помощи штангенциркуля. Величина зазора должна соответствовать следующим значениям: 1,0 + 0,41 миллиметра. Если при контрольном замере величина зазора меньше (больше) указанного значения, необходимо провести корректировку положения датчика.
7. Проверить сопротивление датчика положения коленчатого вала автотестером. У исправного датчика оно должно быть в пределах 550–750 Ом.
8. Сбросить показания бортового компьютера, чтобы отключить сигнал Cheсk engine.
9. Подключить датчик положения коленвала к сети (для этого устанавливается разъем).
10. Проверить работоспособность электроприбора на разных режимах: на холостом ходу и при динамичной нагрузке.

Фотогалерея

Откручивание болта гаечным ключом Замеры штангенциркулем Установка нового ДПКВ

Как работает датчик?

Чтобы научиться выявлять неполадки указанного прибора, нужно представлять его конструкцию и понимать принцип работы. Устройство датчика несложное и включает следующие элементы:

• многовитковая катушка;
• магнитный сердечник;
• выводы катушки припаяны к контактам разъема;
• неразборный пластмассовый корпус с отверстием для крепления.

Измеритель устанавливается в непосредственной близости от зубчатого шкива, прикрепленного к коленчатому валу со стороны шестерен газораспределительного механизма. Посредством проводников датчик соединяется с главным электронным блоком, управляющим работой мотора.

Магнитный сердечник выведен наружу через торцевую часть пластикового корпуса и максимально приближен к зубьям вращающегося шкива. Просвет между деталями не превышает 1 мм.

Принцип действия прибора основан на явлении электромагнитной индукции. Когда в непосредственной близости от сердечника проходит значительная масса металла, катушка вырабатывает кратковременный электрический импульс. Зубцы крутящегося шкива вызывают череду таких импульсов, передающихся по проводам контроллеру. Благодаря этому электронный блок всегда «знает» положение коленвала, определяет верхние мертвые точки всех поршней и вовремя подает команду форсункам на впрыск топлива.

Отсюда возникло второе название прибора – датчик оборотов коленчатого вала. Надо понимать, что импульсы вырабатываются только при динамическом воздействии металлической массы, то есть, когда шкив вращается. Если коленвал остановился, ток в цепи элемента не возникает.

Примечание. По сигналам датчика контроллер не только своевременно направляет топливную смесь в цилиндры, но и дает команду системе зажигания вырабатывать искру, когда один из поршней выполняет такт сжатия и приближается к своей верхней точке.

Устройство ДПКВ

Деталь представляет собой стальной сердечник с обмоткой из медной проволоки, размещенный в пластиковом корпусе и залитый компаундной смолой.

Выпускаются 3 типа датчиков синхронизации:

Оптический датчик

1.  Индукционные. Принцип работы основан на использовании намагниченного сердечника с намотанной на нем медной проволокой, на концах которой замеряют изменение напряжения. Кроме фиксации положения коленвала, он замеряет скорость его вращения, что также необходимо для качественной работы ДВС. Индукционные датчики являются наиболее распространенными и часто применяющимися в устройстве автомобиля.
2.  Оптические. В основе их конструкции — светодиод, который излучает световой поток, и приемник, фиксирующий свет с другой стороны. При попадании светового луча на контрольный зуб он прерывается, приемник фиксирует его отсутствие, и информация передается в ЭБУ.
3.  Датчик Холла. Работает на основе одноименного физического эффекта. На коленчатом валу размещен магнит, при прохождении им датчика в последнем возникает постоянный ток, фиксируемый синхронизирующим диском.

Многофункциональность прибора индукционного типа и датчика Холла делают их наиболее востребованными в конструкции современных моторов.

Устройство датчика коленвала

Система данного элемента коленчатого вала включает в себя:

• Обмотка датчика
• Корпус
• Уплотнитель
• Привод
• Кронштейн креплениея
• Магнитопровод
• Диск синхронизации

Ремонт предполагает необходимость прозвонить ДПКВ, используя для этого омметр. Для этих целей необходимо произвести замеры сопротивления на обмотке агрегата.

Устройство и составные части ДПКВ

Конструкция устройства состоит из следующих элементов:

1. Корпус в форме цилиндра, который может быть изготовлен из алюминия или пластмассы. На каждом корпусе имеется чувствительный элемент, при прохождении через который подаётся сигнал в электронный блок управления.
2. Кабель связи.
3. Основание с фланцем для крепления к двигателю.

Типы приборов

Существует несколько основных типов датчиков:

1. Магнитные. Для работы такого типа устройств не требуется дополнительный источник питания, они работают на напряжении, которое образуется при прохождении металлических частей через магнитное поле. Кроме того, магнитные датчики контролируют не только положение коленчатого вала, но и скорость.
2. Оптические. При прохождении светодиода, который направляется передатчиком, через участок со сточенными зубьями, приёмник реагирует на импульс и осуществляет синхронизацию с центральным блоком.
3. Датчик Холла. Они функционируют только при наличии отдельного источника питания. При прохождении участков со сточенными зубьями, контур изменяющегося магнитного поля размыкается, сигнал передаётся в блок управления.

Место нахождения датчика в автомобиле

Многие даже самые опытные автомобилисты задаются вопросом: где находится датчик коленвала? Это необходимо знать, если двигатель по каким-то причинам не заводится и необходимо снять и проверить устройство.

Датчик положения коленчатого вала располагается рядом с диском — на шкиве привода. Расположение не самое удобное, поэтому к устройству крепится довольно длинный провод.

Описание 1G FE датчика

Особенность расположение датчика в двигателях 1G FE состоит в том, что до 1996 года он располагался внутри трамблера, что осложняет его замену. Для демонтажа и установки такого датчика проще всего будет использовать яму или подъемник. Если попытаться достать его через капот – потребуется демонтировать большое количество деталей двигателя.

Какова функция датчика положения коленчатого вала?

Датчик положения коленчатого вала , если вы не знаете, это электронное устройство, которое жизненно важно для функционирования автомобиля. Он находится в двигателе автомобиля. Он регистрирует скорость вращения коленчатого вала. Затем этот датчик передает информацию в ЭБУ и принимает решение об оптимальном впрыске топлива и регулировании зажигания. Именно расположение коленчатого вала определяет эффективность собранных данных. Вот почему датчик расположен либо рядом с распредвалом, либо рядом с самим коленвалом.

Если мы попытаемся объяснить это более простыми словами, датчик положения коленчатого вала контролирует внутри двигателя, расположение распределительного вала. Информация, которую он собирает таким образом, используется для оптимизации момента впрыска топлива в двигатель. В случае неисправности этого датчика компьютер не сможет точно отрегулировать впрыск топлива, и мощность двигателя упадет.

      УЗНАТЬ БОЛЬШЕ

• Почему двигатель вашего автомобиля не запускается?
• Какой самый большой ущерб, когда в случайном автомобиле заканчивается топливо?

Как работает датчик положения коленчатого вала?

Вот несколько способов работы этого датчика. Давайте взглянем.

Датчики

Если вы посмотрите на коленчатый вал, то увидите рядом с ним мощный магнит. Вы также обнаружите, что вокруг коленчатого вала через равные промежутки расположены стальные штифты или штифты.

Склонность к датчику положения коленчатого вала (источник фото: Блог владельца BMW)

Этот магнит постоянно излучает постоянное магнитное поле. Когда двигатель запускается и коленчатый вал вращается, стальные штифты вокруг вала вращаются вокруг этого поля. Это вызывает флуктуации поля, создавая сигнал переменного тока (переменного тока). Это дополнительно сигнализирует блоку управления двигателем (компьютеру двигателя) о необходимости расшифровки скорости вращения. В свою очередь, EMU может рассчитать положение и скорость распределительного вала для дальнейшей оптимизации впрыска топлива и зажигания.

Регулировки

Современные автомобили устроены так, что мы должны усвоить одну вещь. Двигатели будут давать нам эффективную работу только в том случае, если внутренние части движутся с определенной рекомендуемой скоростью. Только когда датчик положения коленчатого вала определяет вращение коленчатого вала внутри двигателя, бортовая система может использовать информацию, которую датчик отправляет ему. Это когда компьютер будет вносить небольшие коррективы/тонкие настройки в двигатель, чтобы повысить его эффективность.

Рассмотрим случаи, когда вы двигаетесь на полной скорости. Постоянный дроссель в таких режимах, как круизный режим или спортивный режим, компьютер должен выполнять эти точные настройки двигателя, чтобы изменить скорость. Компьютер обеспечит постоянную проверку скорости вращения коленчатого вала, сравнение ее с идеальным диапазоном и соответствующую регулировку скорости. Эта регулировка может заключаться как в увеличении, так и в уменьшении скорости.

Что происходит при неисправности датчика положения коленчатого вала?

Как обслуживать датчик положения коленчатого вала (источник фото: thxsiempre.blogspot.com)

Если вам нужно, чтобы ваш двигатель работал хорошо, обязательно, чтобы этот датчик оставался в отличном состоянии. Любой дефект датчика приведет к передаче неверных данных на блок управления двигателем. Двигатель при работе на основе этих данных не будет работать оптимально. Это может даже привести к тому, что машина заглохнет. Причина в том, что электропоезд будет запускаться в зависимости от собственной памяти для обеспечения заправки и зажигания, что, кстати, не может быть оптимальным. Таким образом, снижение производительности двигателя может быть одним из симптомов неисправности датчика коленчатого вала.

Таким образом, датчик положения коленчатого вала играет очень важную роль в обеспечении работоспособности двигателя и повышении его эффективности. Следуйте советам по обслуживанию, рекомендованным вашим автопроизводителем, чтобы поддерживать его в отличной форме.

Подробная информация — Lambda Geeks

Автор Sangeeta Dasin Engineering

Датчик положения коленчатого вала, как следует из названия, представляет собой тип сенсорного устройства. В этой статье мы обсудим схему датчика положения коленчатого вала.

Схема датчика положения коленчатого вала важна как для бензиновых, так и для дизельных двигателей, поскольку датчик положения коленчатого вала является электронным устройством, наиболее широко используемым для определения момента зажигания и оборотов двигателя. Эта схема помогает правильно установить датчик.

Для поддержания работоспособности двигателя автомобиля необходимо поддерживать рекомендуемую скорость всеми внутренними частями. Для этого датчик положения коленчатого вала должен определять точное положение коленчатого вала. В автомобильной технике датчик положения коленчатого вала обычно обозначается аббревиатурой CKP.

Что такое датчик положения коленчатого вала?

Основной функцией датчика положения коленчатого вала является определение положения или скорости вращения коленчатого вала как в бензиновых, так и в дизельных двигателях.

Датчики положения коленчатого вала выполняют несколько функций, в основном они отслеживают точное движение коленчатого вала, и, в свою очередь, мы получаем другие важные параметры, такие как частота вращения двигателя, зажигание и время впрыска топлива. Частота вращения двигателя в об/мин также может быть измерена с помощью этих датчиков.

В зависимости от модели, года выпуска и изготовления схемы подключения датчика положения коленчатого вала сильно отличаются друг от друга. Как правило, производитель этих датчиков выбирает схему подключения в соответствии с требованиями и спросом на рынке.

Для датчиков положения разных марок цвет проводов отличается, и цветовые коды также различаются в зависимости от марки. Перед подключением конкретной марки и модели датчика необходимо ознакомиться с руководством по эксплуатации автомобиля.

Датчик положения коленчатого вала ; Изображение предоставлено Википедией

Датчик положения коленчатого вала в рабочем состоянии

CKP расположен очень близко к тормозному кольцу, так что прикрепленные к нему зубья вращаются близко к наконечнику датчика. Между зубьями рефлектора сохраняется зазор, чтобы дать ECU контрольную точку для вращения или положения коленчатого вала.

При вращении коленчатого вала датчиком вырабатывается импульсный сигнал напряжения, каждый импульс соответствует зубьям редукционного кольца.

С помощью этих сигналов блок управления двигателем определяет точное время впрыска топлива или искрового зажигания и в каком именно цилиндре. Если какой-либо из цилиндров дает пропуски зажигания, сигнал от цилиндра также указывает на это. Всякий раз, когда сигнал от датчика отсутствует, блок управления останавливает искру, и топливная форсунка не работает.

Вентилятор двигателя с датчиком Холла; Изображение предоставлено: Википедия

2-проводная схема подключения датчика коленчатого вала

Двухпроводной датчик положения коленчатого вала состоит из сигнального провода, провода заземления и ЭБУ.

В 2-проводном датчике коленчатого вала функция сигнального провода посылает напряжение от датчика положения в ЭБУ (электронный блок управления). Заземляющий провод необходим для замыкания электрической цепи. Оба эти провода подключены к ЭБУ.

2-проводной датчик коленчатого вала

2-проводной датчик коленчатого вала представляет собой датчик индуктивного типа, который состоит из магнита датчика, обмотки катушки и зубчатого колеса. По мере приближения упорного кольца или зубчатого колеса к датчику кривошипа магнитное поле колеблется, в результате чего в катушке проводки возникает напряжение. Это напряжение или сигнал отправляется в ЭБУ, который вычисляет положение коленчатого вала.

Датчики положения индуктивного типа не требуют внешнего источника напряжения для питания. Когда какой-либо предмет приближается к нему, он сам производит напряжение. Схема датчика положения коленчатого вала для 2-проводной схемы приведена ниже:

2-проводная схема датчика положения коленчатого вала

Схемы датчика положения коленчатого вала различаются в зависимости от типа и модели датчиков.

3-проводной датчик коленчатого вала Схема подключения

3-проводной датчик коленчатого вала в основном состоит из 3 проводов: эталонного напряжения, сигнального провода и провода заземления. Датчики этого типа классифицируются как датчики на эффекте Холла.

3-проводной датчик коленчатого вала имеет магнит и материал стального типа, такой как германий, и транзистор. Как только зубчатое колесо приближается к датчику, магнитный поток магнита в датчике изменяется, в результате чего возникает напряжение. Это напряжение усиливается транзистором и передается на автомобильный компьютер .

3-проводной датчик коленчатого вала

Для 3-проводного датчика коленчатого вала требуется дополнительное внешнее напряжение. Этот тип датчика имеет интегральную схему, и для работы необходим внешний источник питания, который усиливает напряжение.

Вот почему у него три провода: земля, напряжение и сигнальный провод. Схема 3-проводного датчика положения коленчатого вала приведена ниже:

3-проводная схема датчика положения коленчатого вала

Движение коленчатого вала

Коленчатый вал играет важную роль в двигателе внутреннего сгорания, преобразуя возвратно-поступательное движение поршня во вращательное движение.

В поршневых двигателях с помощью шатуна поршень и коленчатый вал соединены таким образом, что возвратно-поступательное движение поршня может передаваться коленчатому валу. Получив это возвратно-поступательное движение от поршня через шатун, коленчатый вал преобразует его во вращательное движение.
