     » Статьи » Регулировка газового редуктора: электронные и вакуумные редуктора

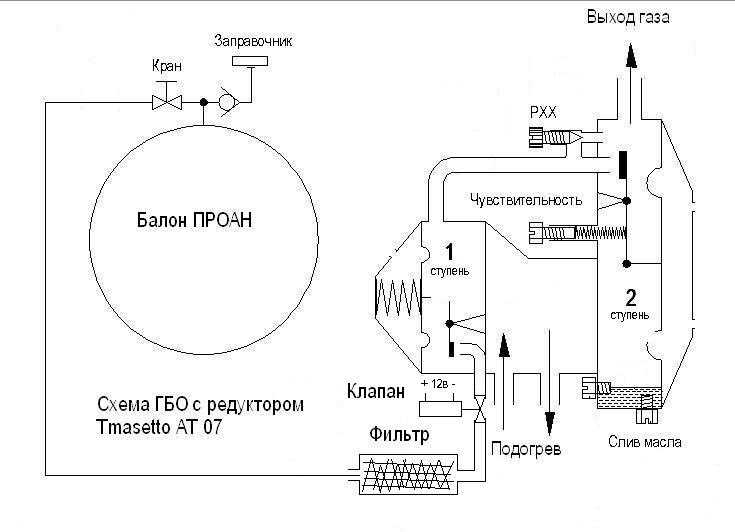

  • Регулировка электронного газового редуктора:

    • На электронном газовом редукторе существует два основных вида регулировки. Это регулировка давления во второй ступени (или чувствительность) а также регулировка по количеству газа, который проходит через канал холостого хода. Двигатель автомобиля необходимо завести на бензине и прогревать до рабочей температуры, установив обороты холостого хода в пределах 950 – 1000 оборотов в минуту. Далее следует выключить подачу бензина и выработать остаток. Вслед за этим занять такое исходное положение: регистр мощности вывернуть на максимум (если дозатор на две камеры, то первую открыть на максимально, вторую на минимально), при этом винт холостого хода завернуть до конца, вслед за тем отвернуть на 5 оборотов. Винт чувствительности необходимо поставить в среднее положение.

    Установка холостого хода:

    • Заводить автомобиль на газе, используя подсос необходимо установить обороты в пределах 1700 – 2000 оборотов в минуту. После, надо понемногу убирать подсос и с помощью вращения винта холостого хода найти максимальное количество оборотов. Повторять эту процедуру надо до тех пор, пока подсос полностью не будет убран, а автомобиль начнет устойчиво работать на холостом ходу. С помощью винта холостого хода выставьте максимальные обороты и понемногу заворачивайте винт чувствительности. В случае, если обороты будут меняться – корректируйте винтом х/х на максимум. Если обороты не меняются – заворачивайте винт чувствительности на 2 об. И повторяйте процедуру сначала. В конечном результате, винт чувствительности должен быть завернут почти до конца, а двигатель работает на холостом ходу на максимальном числе оборотов – 1100 – 1200 оборотов в минуту. При помощи винта холостого хода убавляем обороты до значения меньше номинальных, и устанавливаем 950 — 1100 оборотов в минуту.

    Настройка чувствительности редуктора:

    • Отворачиваем понемногу винт чувствительности, пока это не станет оказывать влияние на обороты двигателя автомобиля на холостом ходу. После этого, заворачиваем на ¾ — 5/4 оборота назад. Далее пробуем резко нажать на педаль газа. Двигатель автомобиля должен хорошо откликнутся.

    Настройка регистра мощности:

    • На работающем двигателе автомобиля установите 3000 – 3500 оборотов в минуту и заворачивайте винт регистра до тех пор, пока он не начнет менять число оборотов. Попробуйте продвинуть винт дозатора на больше и меньше, для того чтобы убедится в этом. После отверните винт дозатора газа на ½ — ¾ оборота от найденного. В случаях, когда дозатор газа двух секционный, то всё вышесказанное применяйте к первой камере, а вторую поставьте от 25-30% от первой. Если газовый редуктор имеет регулировку по давлению по первой ступени, заглушите двигатель автомобиля, закройте газовую магистраль, подключите к полости первой ступени манометр, имеющий шкалу на 1,5 кгс/см2 (он подключается через контрольное отверстие, которое заглушено винтом). Далее откройте газовую магистраль, заводите двигатель и на холостых оборотах выставляйте давление первой ступени в значении 0,38 – 0,42 кгс/см2. После повторяйте регулировку холостого хода и чувствительности газового редуктора. ВНИМАНИЕ!!! Данная процедура является газоопасной, поэтому лучше обращайтесь в сервис.

    Заключительная регулировка газового редуктора:

    • Осуществляется в несколько шагов. Резко нажимаем на «газ», после этого заворачиваем винт чувствительности по ¼ оборота до момента, когда будет чувствоваться провал оборотов. Далее отвернуть винт на ½ оборота.

    Регулировка вакуумного газового редуктора:

    • Вакуумные газовые редуктора делятся на 2 вида возможной настройки: 1) редуктора с раздельной регулировкой чувствительности и холостого хода и 2) с объединенной регулировкой чувствительности и холостого хода. Настройка газового вакуумного редуктора с раздельными регулировками не отличается от регулировки электронного редуктора.

    Установка холостого хода:

    • Заводим автомобиль на газе. Далее, используя подсос установить обороты в пределах 1700 – 2000 оборотов в минуту. После, понемногу убирая подсос и вращая винт х/х найдите максимальное значение оборотов. Повторяйте эту процедуру до момента, когда подсос не будет убран полностью, а двигатель начнёт устойчиво работать на х/х. Выставляйте винтом обороты в пределах 1000 – 1100 оборотов в минуту, далее заворачивая винт убавляем обороты до 950 – 1100 оборотов в минуту.

    Настройка регистра мощности:

    • На работающем двигателе автомобиля необходимо установить обороты в пределе 3000 – 3500. Далее заворачиваем винт до тех пор, пока не будет происходить изменение в оборотах. Подвиньте винт регистра меньше – больше. После отверните винт регистра на ½ — ¾ оборота и подрегулируйте холостой ход.

    Наверх

    Секрети від газівників. Газові помилки. ГБО: визнання професіоналів.

    Ціни на бензин вже багатьох просто «дістали», тому все більше автовласників замислюються провстановлення газобалонного обладнання. Але зростання попиту на блакитне паливо не додав професіоналізму багатьом установникам. Тому бажаючим економити на паливі слід знати про деякі тонкощі установки і експлуатації ГБО.

    Газобалонне обладнання в Україні експлуатують не один десяток років. Є у ГБО і затяті прихильники, і затяті противники. Те, що експлуатація машини на газу дозволяє серйозно знизити витрати на паливо — незаперечний факт, але звідки ж узялися противники «блакитного» палива. Ми спробували розібратися в цьому питанні, опитавши і незадоволених ГБО і тих, хто встановлює його дуже багато років. І виявилося, що джерело негативу виходить від однієї й іншої сторони. У випадку з споживачами ГБО, тобто автовласниками, проблеми виникають через те, що цей самий автовласник забуває, що автомобіль обладнаний додатковою системою харчування, яка також вимагає обслуговування і яка може вносити свої корективи на роботу інших систем і механізмів двигуна. Якщо цю систему не обслуговувати, ясна річ будуть проблеми. З іншого боку негатив до ГБО прижився через самих же установників цього обладнання. Але мова йде не про тих, хто вже десятками років займається установкою і обслуговуванням газових систем харчування, а про просто непрофесіоналів своєї справи, для яких цей вид бізнесу є тимчасовим, попутним або актуальним тільки в періоди стрибка цін на бензин. Невміння правильно встановити і налаштувати ГБО — це головна причина зниження репутації цього допоборудованія. Ось чому до вибору місця установки газобалонного обладнання слід підходити дуже відповідально. А зробивши свій «правильний» вибір, бажано проконтролювати дії «обраних» фахівців. Але для цього потрібно знати про підводні камені, які можуть мати місце не тільки в процесі установки, але і експлуатації. Про це ми і розповімо.

    Компоновка/збірка

    Питання компонування елементів ГБО дуже важливие, тому що від правильності установки форсунок, електронного блоку управління залежить ефективність і точність роботи системи. Так, наприклад, газові форсунки повинні розташовуватися максимально близько до місця врізки у впускний колектор — на відстані 3-10 см. Обумовлено це тим, що момент «уприскування» газу прив’язаний до моменту уприскування бензину. Останній подається на початку фази відкриття впускних клапанів. Якщо газові форсунки поставлять далеко від впускного колектора, то впорскується газу потрібно буде пройти великий шлях до впускного колектора, відповідно, до впускних клапанах він потрапить із запізненням і через їх закриття дозована порція буде не в повному обсязі проникати в камеру згоряння. З впускного колектора газ звичайно нікуди не зникне, однак така схема подачі газу погіршує чуйність мотора при необхідності різких прискорень, що в кінцевому підсумку позначається не тільки на динаміці, але і на витраті газу.

    З відсікачем або без

    При установці ГБО майстри іноді пропонують заблокувати роботу «відсікача», який перекриває подачу газу в балон при його заповненні до обсягу, який забезпечує наявність в ньому певного обсягу газоподібної фракції газу (до 20%). Потрібно вона для компенсації збільшення об’єму газу в разі великих перепадів температур — від низької до високої, наприклад, ви заправилися вночі в холодну погоду, а на наступний день почалася спека (35-40 град. За Цельсієм), а також виключення розриву балона в разі ДТП, коли балон деформується (при наїзді ззаду). Варто зазначити, що усунення відсікача та підгинання поплавка в балоні (для більшої місткості) минулого літа в кращому випадку ставали причиною поломки редукторів, які не витримували підвищеного тиску газу, а в гіршому — розривом балона. Так що відмовлятися від відсікача не варто, втім як і погоджуватися на надмірне підгинання поплавка. Також балон повинен бути оснащений запобіжним клапаном, який нацьковує підвищений тиск (понад 27 атм.). У місці установки балона повинно бути передбачено вентиляційне вікно (вікна), що виключають потрапляння газу в салон автомобіля.

    Тепловий режим

    При встановленні ГБО важливо знати, що звичайні двигуни розраховані під характеристики згоряння в циліндрах бензино-повітряної суміші. Пропан-бутанова газо-повітряна суміш з більш високим октановим числом 105-110 (у бензину — 80, 92, 95, 98) має довше час горіння, ніж у випадку з бензином, тому процес згоряння триває навіть при відкритті випускного клапана, т. е. полум’я виходить за стінки камери згоряння і циліндрів. Через це випускні клапани, їх сідла, та й лямбда-зонд і каталізатор перегріваються. При звичайних режимах їзди запасу жароміцності у цих деталей вистачає, а ось у активних драйверів, розкручують мотор вище 4500 об / хв, ці деталі і вузли перегріваються більшою мірою, особливо від цього страждають сідла клапанів. Через триваючого процесу горіння їх робочі кромки настільки перегріваються, що при подальшому контакті при закритті клапана відбувається інтенсивний знос робочої поверхні. При цьому «йдуть» теплові зазори клапанів і якщо їх частіше не регулювати (як мінімум в два рази частіше), можуть підгоріти кромки клапанів і сідел, що призведе до зниження компресії і, відповідно погіршення потужних характеристик. В деякій мірі цю проблему вирішує установка додаткової системи, яка подає спеціальну рідину у впускний колектор, яка в свою чергу зменшує швидкість зносу сідел клапанів. Позбутися від клапанних проблем дозволяє модернізація головки блоку циліндрів з заміною сідел і клапанів на більш жароміцні. Такі спеціально для моторів, що працюють на газу, випускають деякі виробники комплектуючих для ДВС. Наприклад, компанія Kolbenschmidt робить під замовлення (за наданими розмірами) сідла клапанів зі спеціального високожаростойкого матеріалу. Правда, коштують такі деталі в кілька разів дорожче, ніж звичайні.

    «Чип-тюнінг»

    Щоб мінімізувати раніше описані проблеми через догорання газо-повітряної суміші в випускному тракті, а також по максимуму виключити зниження потужних характеристик двигуна внутрішнього згоряння при роботі на газу практикується кілька варіантів доопрацювання. Їх мета — збільшити кут випередження запалювання під характеристики згоряння високооктановго скрапленого газу (пропан-бутан), який має більш високе октанове число — 105, ніж бензини — 92, 95, 98, тому має інші параметри згоряння .. Змінюють кут випередження запалювання в інжекторних системах харчування декількома способами — чіп-тюнінгом (незручний, так як при роботі на бензині погіршуються характеристики і підвищується схильність до детонації), установкою спеціального пристрою — варіатора (електронний блок під конкретний двигун), встановленням двопрограмного (для газу і для бензину) блоку управління двигуна сімейства «Січ» (адаптується і для деяких іномарок).

    Варіатор випередження запалювання коштує від 300 до 600 грн.

    Дворежимний ЕБУ січня (5,1; 7,2), модернізований під інжекторні мотори іномарок, обійдеться від 3000 грн.

    Свічки запалювання

    Газо-повітряна суміш відрізняється більш високим електричним опором, ніж бензо-повітряна, тому при установці ГБО бажано встановити і спеціальні «газові» свічки запалювання. Вони мають зменшений міжелектродний зазор, а також інші матеріали виготовлення центрального електрода або інше краплинне число (більше, тобто більш «холодні»). Два останніх чинники компенсують велику температуру в циліндрах при згорянні газу.

    Як позбутися від запаху газу?

    При правильній установці ГБО і використанні спеціальних шлангів для LPG-газу запаху газу не повинно бути. Якщо запах з’явився відразу ж після монтажу ГБО і його установники не можуть вирішити проблему, це може говорити про низький рівень їх кваліфікації або бажанні більше заробити, заощадивши на покупці спеціальних шлангів. Запах газу з вихлопної труби може свідчити про неправильне регулювання газобалонного обладнання.

    ГБО для агресивної їзди

    Як ми вже говорили, час горіння газу вище, ніж бензину, тому в певних режимах роботи — при агресивній їзді на високих оборотах — навіть після «чіп-тюнінгу» і інших способів зміни кута випередження запалювання висока ймовірність перегріву деяких деталей двигуна (клапанів і їх сідел, поршнів і їх кілець і т.д.). Щоб уникнути цього, деякі виробники газобалонного обладнання (наприклад, Zenit или KING) передбачають алгоритм роботи програми ЕБУ, при якому в разі розкручування мотора до оборотів вище 4000 об / хв відбувається автоматичне перемикання для роботи на бензині. Також можливий варіант постійної роботи бензинових форсунок, коли вони подають 10-15% від початкового об’єму палива. Інший обсяг компенсується подачею газу.

    Електронний блок-управління ГБО потрібно встановлювати в стороні від блоків розпалу ксенонових ламп, так як імпульси високої напруги при включенні ламп в деяких авто відключають ГБО.










    +Газ має більш високе октанове число (порядку 105 і навіть вище залежно від співвідношення пропан / бутан). Відповідно, практична відсутність будь-яких детонацій і як наслідок зниження лінійних навантажень на циліндро-поршневу і кривошипно-шатунних груп двигуна.
    +Зменшується знос циліндро-поршневої групи, внаслідок того, що газ в випаренному стані не змиває масляну плівку зі стінок циліндрів.
    +Завдяки кращому сумішоутворенню газу з повітрям і тому, що газо-повітряна суміш рівномірніше розподіляється по циліндру — поліпшується ХХ двигуна, двигун працює і тихіше.
    +Газ не розріджує моторне масло і практично не засмічує його продуктами горіння, тому масло можна міняти рідше, ніж при експлуатації на бензині.
    +Газ в випаруванному вигляді значно чистіше ніж бензин, тому в камері згоряння і в картері двигуна практично не утворюється нагару і відкладення смол.
    +Автомобіль обладнаний газовою системою живлення стає двопаливними, — а це велика перевага в разі відмови однієї з систем.
    Зменшення максимальної потужності на 5-7%, яке можна частково компенсувати установкою більш раннього кута випередження, -на 5-7 град.
    Зменшення корисного об’єму багажного відділення через появу в ньому ємності для газу.
    Чи не бажаність запуску холодного двигуна на газі при t навколишнього повітря нижче 0 град. Хоча при аварійній ситуації така можливість існує.

    Як споживачеві вибирати місце установки ГБО

    Думка:



    Роман Матвеєв

    Директор СТО «Мотор-Газ»

    Стаж роботи з ГБО — 12 років

    В першу чергу, за день до установки на Ваш автомобіль не полінуйтеся під’їхати на СТО і в живу побачити рівень сервісу та оцініть кваліфікацію установників. Дізнайтеся де вони навчалися, чи є у них відповідні сертифікати. Поспілкуйтеся з клієнтами, які обслуговуються на цьому сто. Почитайте відгуки в інтернеті. Оскільки в першу чергу важливо хто і як Вам поставить ГБО, а саме обладнання вже грає другорядну роль.

    Юрій Черняхівський

    Директор СТО «Арніка-Автотема»

    Стаж роботи з ГБО — 12 років

    Бажаючим встановити газобалонне обладнання хочу настійно порекомендувати ретельно підійти до питання місця його установки. Хоча кваліфікація загальної маси установників ГБО за останній рік і підросла, проте, говорити про повну компетентності фахівців в цій області ще рано. А значить можна дуже легко собі нажити додаткових проблем. Перед тим як їхати на якесь СТО хоч трохи вивчіть тему газобалонного обладнання для автомобілів, щоб в ході спілкування з фахівцями установниками ви змогли зробити оцінку ступеня їх компетентності. Якщо вас щось бентежить, шукайте інших установників. Допомогти в пошуку хороших фахівців може і інтернет. З пошуку «ГБО» і відгуки по ГБО знайдіть форуми, де діляться враженнями з монтажу даного обладнання і дають відгуки з тієї чи іншої майстерні (СТО).

    Автор: Юрій Дацик

    Радимо до прочитання статтю:
    Новинки на ринку ГБО.

    ГБО 2 поколения на инжекторе. Газобаллонное оборудование 2 поколения: устройство, принцип работы, неисправности

    В этой статье вы узнаете нюансы как установить ГБО 2 поколения на инжектор. В частности, какие сложности ожидаются при установке. Как известно, газобаллонное оборудование второго поколения предназначено для работы с карбюраторными моторами.

    Не отслеживает параметры двигателя с помощью множества датчиков. При установке на инжекторный мотор потребуется адаптация ГБО к системе управления двигателем. Другими словами, нужно использовать те элементы, которые присутствуют в ГБО 4-го поколения. А теперь пора узнать, что нужно для такой модернизации.

    Основная информация о газобаллонном оборудовании автомобиля

    Как известно, установка газобаллонного оборудования происходит на автомобиль, в котором основная система питания бензиновая или дизельная. Другими словами, после установки вы получаете двухтопливный двигатель. Для инжекторных моторов актуально использование систем четвертого и третьего поколения. Также подойдет пятое поколение, но оно очень дорогое. Его стоимость составляет около двух тысяч долларов.

    А цена бензонасоса, который является основным элементом системы, составляет примерно половину стоимости всего комплекта ГБО. Самым дешевым является ГБО второго поколения, его при желании можно адаптировать для работы на инжекторном двигателе. Правда, придется установить дополнительный блок управления, адаптировать его под штатный ЭБУ.

    Основные узлы газобаллонного оборудования

    А теперь посмотрим, из чего состоит стандартный набор, который устанавливается на автомобили. Газобаллонная техника не может работать без специального дросселя, с помощью которого осуществляется заправка топливом. Как правило, он устанавливается в задней части автомобиля или рядом с заливной горловиной бензобака. В багажном отделении монтируется специальный цилиндр, который имеет цилиндрическую или тороидальную форму, в зависимости от того, какой комплект ГБО 2 поколения вы покупаете.

    Последний идеально помещается в отсек для запасного колеса. Также для нормальной работы системы газобаллонного оборудования необходимо установить ключ, в который вмонтирован указатель остатка в газовом баллоне. Он также имеет встроенный переключатель топлива (газ-бензин). Для впрыска газа во впускной коллектор нужны специальные электромагнитные форсунки. В них подается под определенным давлением газовоздушная смесь. По специальным шлангам он попадает во впускной коллектор. Но перед этим необходимо очистить газовую смесь, для чего нужно использовать специальный фильтр.

    Для регулирования давления газа, поступающего на форсунки, следует использовать редуктор-испаритель. Это устройство, позволяющее снизить давление в газовом баллоне, до значения, необходимого для работы электромагнитных форсунок.

    Принцип работы газобаллонного оборудования

    Для управления двигателем, работающим на газовой смеси, необходимо использовать специальное устройство. В его основе микроконтроллер, который получает сигналы от всех датчиков, используемых в двигателе внутреннего сгорания. Также возможно использование (в случае модернизации ЭВМ второго поколения) электронных систем управления двигателем, способных работать с двумя прошивками. Если у вас на автомобиле установлен микроконтроллер семейства «Январь» 5.1, вы легко сможете установить комплект ГБО 2-го поколения для инжекторного мотора.

    Все необходимые датчики уже есть на двигателе, нужно только поменять прошивку электронной системы управления. Чтобы повысить экономичность всей вашей системы и соответствовать экологическим стандартам, вам необходимо адаптировать блок управления к лямбда-зонду. Газ, проходя по топливопроводу, очищается фильтрующим элементом, затем поступает в редуктор. Он подключается к системе охлаждения двигателя внутреннего сгорания и выполняет функцию испарителя газового топлива.

    Кроме того, используется для регулировки давления топлива. После того, как газ понизил свое давление, он поступает в форсунки. Стоит отметить, что ГБО 2 поколения на карбюраторе имеет практически идентичные элементы с теми, что ставятся на инжектор. Правда, есть одно отличие. Газобаллонные системы второго поколения не имеют столь совершенной электронной начинки.

    Процессы, происходящие в системе

    Рассмотрим далее, какие процессы происходят в системе ГБО. Тосол, который находится в редукторе, отдает тепло. За счет этого газ нагревается. Он начинает переходить из жидкого состояния в газообразное. Обратите внимание, что в газовый баллон вы заправляете жидкое топливо, так как оно находится под огромным давлением. Между коробкой передач и топливной рампой, в которой установлены форсунки, расположен фильтрующий элемент тонкой очистки. А теперь немного о том, что происходит в электронной начинке.

    Микроконтроллер получает всю информацию от датчиков двигателя, установленных на автомобиле. Кроме того, он анализирует информацию от датчиков непосредственно в системе газобаллонного оборудования. Проведя полный анализ, он делает управление топливом максимально идеальным. В электронном блоке управления находится специальная топливная карта, приспособленная для работы на газу. ГБО два поколения на карбюраторе не имеет электронной начинки, по этой причине расход газа у него намного выше, а надежность меньше. Если добавить в систему искусственный интеллект, она станет более эффективной.

    ГБО и система зажигания

    Затем нужно контролировать момент зажигания. Как известно, у сжиженного газа очень большое октановое число, намного выше, чем у любой другой марки бензина. Представьте, только октановое число бензина находится в пределах 105-110. Допустим есть двигатель, который работает только на марке бензина АИ-80. Если заправить его 98-м бензином, не внося никаких поправок в угол опережения зажигания, двигатель быстро выйдет из строя.

    В первую очередь прогорают выпускные клапана. Следовательно, мощность двигателя падает в несколько раз. Можно сказать, что именно из-за этого многие опасаются использовать ГБО двух поколений, цена которых на рынке всего 7-10 тысяч рублей. И причина в этом. Дело в том, что 98-й бензин жрет намного больше, чем 80-й. Следовательно, он некоторое время будет гореть в выпускном коллекторе. Точно такая же история будет, если эксплуатировать автомобиль на газовом топливе, не производя регулировку угла зажигания.

    Кроме того, на инжекторных двигателях это обязательно приведет к поломке каталитического нейтрализатора, так как выхлопные газы будут иметь очень высокую температуру. Из всего сказанного можно сделать вывод, что необходимо компенсировать длительное время горения газа более ранним его воспламенением. Для этого необходимо увеличить угол опережения. Если все сделать как надо, газовоздушная смесь будет гореть только в цилиндре двигателя, только сгоревшее топливо пойдет на катализатор и выпускной коллектор. Следовательно, произойдет увеличение КПД двигателя, снижение расхода газа и увеличение полезной мощности.

    Датчик массового расхода воздуха

    Начать обсуждение какие элементы следует использовать в системе ГБО 2 поколения на ВАЗ, от самого дорогого элемента — датчика воздуха проходящего через фильтрующий элемент до дроссельной заслонки . Блок управления двигателем внутреннего сгорания использует показания этого датчика для управления работой системы впрыска. На основании данных, полученных от ДМРД, электронная система управления считает количество топлива, которое необходимо подать для правильного смесеобразования.

    Также рассчитывается наиболее оптимальный угол опережения зажигания. Датчик массового расхода устанавливается только после фильтрующего элемента. А точнее он находится между фильтром и дроссельной заслонкой. Именно здесь проходит поток чистого воздуха, который потребляется двигателем. Стоит отметить, что это один из самых дорогих элементов систем электронного управления двигателем и ГБО 2 поколения, цена ДМРВ около двух тысяч рублей.

    Устройство DRM

    Внутреннее устройство датчика представляет собой мелкую сетку, посередине которой натянута платиновая нить. Последний нагревается до температуры около 700 градусов за короткое время. При прохождении через него воздуха происходит небольшое охлаждение нити. На сколько градусов понизилась температура нити накала по сравнению с эталонным значением, измеряется количество воздуха, проходящего возле нее. На выходе значение меняется от 0 до 5 Вольт. Если расхода воздуха нет, двигатель заглушен, то на выходе ДМРВ будет ровно 1 Вольт. Если запустить двигатель, через ДМРВ начнет поступать воздух. Чем выше расход, тем больше напряжение на выходе датчика.

    Датчик давления во впускном коллекторе

    А вот установка ГБО 2 поколения на инжекторные двигатели невозможна без подключения нескольких устройств контроля. Датчики давления, например, во впускном коллекторе, необходимы для корректной работы двигателя на различных оборотах. Это базовый элемент, который используется в системе управления любого двигателя, работающего на бензине. Его необходимо будет приспособить к электронному блоку управления газового оборудования. Он позволяет рассчитать плотность воздуха, определить его расход, следовательно, оптимизируется процесс топливообразования и топливоподачи двигателя. Этот датчик давления может стать отличной альтернативой расходомеру воздуха. Кроме того, существуют конструкции ЭБУ, в которых датчики давления используются совместно с расходомерами. Без них газобаллонное оборудование не будет работать должным образом.

    CPAP

    Это один из элементов, который обязательно должен быть подключен к системе управления газовым баллоном. Это переменное сопротивление, допускающее изменение напряжения в определенном интервале. Датчик установлен непосредственно на дроссельном валу и жестко связан с ним. Другими словами, дроссельная заслонка воздействует на переменное сопротивление, изменяет выходное напряжение в зависимости от того, какое усилие водитель прикладывает к педали газа.

    Конечно перед эксплуатацией надо будет отрегулировать ГБО 2 поколения, инжектор должен работать совсем на другой топливной карте, чем на бензине. Когда дроссельная заслонка полностью закрыта, сопротивление датчика максимально. Но выходное напряжение имеет минимальное значение. Когда водитель нажимает на педаль газа, начинается постепенное открывание заслонки. Происходит увеличение напряжения и уменьшение сопротивления датчика. Когда заслонка полностью открыта, на электронный блок управления поступает максимальное значение 5 вольт.

    Обратите внимание, что в некоторых автомобилях может использоваться ТЗД, при котором напряжение при максимальном открытии заслонки минимально. А в полностью закрытом состоянии 5 вольт. Электронный блок управления анализирует скорость открытия заслонки и величину угла ее поворота. Тут же корректируется угол опережения зажигания, а также увеличение количества топливно-воздушной смеси, поступающей в рампу. Другими словами, схема ГБО 2-го поколения оказывается сложной. Инжектор, адаптированный к нему, еще больше усугубляет ситуацию.

    Датчик положения коленчатого вала

    Это устройство необходимо для того, чтобы синхронизировать управление впрыском и зажиганием. Некоторые называют DSCP датчиком синхронизации. Кто-то даже называет его датчиком опорной точки. Можно использовать все три названия, они правильные. Без него невозможно установить ГБО 2 поколения на инжектор. Выходные сигналы этого устройства контролируются ЭБУ двигателя. Полученные данные используются для установки необходимого количества топлива, которое подается в камеру сгорания. Также определяется время инъекции. В бензиновых двигателях задается угол опережения зажигания.

    В случае необходимости регулировки фаз газораспределения DPCV управляет углом поворота распределительного вала. Если адсорбер есть и он работает, то время его включения корректируется. Наиболее популярными на сегодняшний день являются индукционные формы DCDV. Приборы на эффекте Холла применяются редко. Как вы понимаете, смонтировать ГБО 2 поколения на ВАЗ несложно, нужно будет только приобрести блок управления, большинство датчиков уже есть на двигателе.

    Датчики температуры

    В системе должно быть два датчика температуры. Первый установлен в блоке ДВС. Он следит за температурой антифриза. Второй необходимо установить на корпус редуктора-испарителя. При этом принцип работы датчиков температуры редуктора и антифриза полностью идентичен. Вся информация, поступающая от них, в обязательном порядке используется электронной системой управления. С его помощью корректируются основные параметры работы системы ГБО 2-го поколения, для установленной форсунки, в зависимости от температуры.

    Лямбда-зонд

    Это не что иное, как датчик кислорода. Он измеряет количество кислорода в выхлопной системе автомобиля. С его помощью вы сможете обеспечить экономичность и экологичность вашего двигателя. Он также корректирует содержание воздуха и топлива в смеси, поступающей в камеру сгорания. Причем регулировка происходит в разных режимах работы двигателя. Конечно и без него можно смонтировать ГБО 2 поколения на инжектор, если поставить специальный эмулятор. Правда, партия «зеленых» от ваших действий будет не в восторге. Также вы потеряете значительную часть мощности двигателя, снизите его КПД, увеличите расход топлива.
