Как измерить компрессию.Компрессия в двигателе.
Компрессия двигателя, правильнее компрессия цилиндров двигателя — это показатель жизнеспособности мотора. По научному определение компрессии двигателя будет выглядеть так — » Максимальный показатель давления воздуха в камере сгорания, достигаемый в момент достижения поршнем верхней мертвой точки в процессе такта сжатия.» — что конечно же правильно.
Как и было упомянуто раньше, компрессия двигателя является одним из основных показателей состояния здоровья двигателя.
От уровня компрессии зависят многие процессы в двигателе — сгораемость топлива, расход масла, простота заводки двигателя (при низкой компрессии, двигатель плохо заводится), чих и пердёж двигателя также может вызывать низкая компрессия или её отсутствие в одном или нескольких цилиндрах двигателя, двигатель может троить по причине слабой компрессии в цилиндрах. Также низкая компрессия может служить причиной падения мощности двигателя, точнее при падении мощности двигателя стоит проверить компрессию.
Нету компрессии,пропала компрессия, давайте рассмотрим причины исчезновения компрессии. Признаки исчезновения компрессии описаны выше, правда список можно еще дополнить но что то лень, пишите в комментариях дополнения. Вернемся к причинам пропажи компрессии. Их может быть довольно много.
- Перегрев двигателя — может вполне стать основной причиной низкой компрессии. При сильном перегреве нередко в цилиндрах возникают задиры на поршнях и цилиндрах, поршня могут плавиться и прогорать, бывали случаи, когда поршень прогорал во внутрь, то есть дырка образовывалась посредине поршня. ВАЗовские двигатели тоже часто страдают, при перегреве или от срока службы имеют привычку рассыпаться перегородки поршневых колец, как результат низкая компрессия, двигатель троит пердит не едет, нуждается в ремонте.
- Неисправность в системе газораспределения также может стать причиной потери компрессии. Прогорел клапан — компрессия двоечка-троечка — голову вскрывать проверять клапана менять притирать.
- Порвался ремень ГРМ или цепь — повезет, если не согнутся клапана, ремень новый едь дальше — низкая компрессия — вероятней всего погнуло клапана — голову снимать клапана менять притирать. Проскочило несколько зубов на шестеренке, ошиблись по меткам при установке распредвала — минимум неправильные фазы газораспределения, двигатель пердит троит нестабильно работает не берет или не скидывает обороты — максимум погнуты клапана.
- Регулировка клапанов — нет зазора, клапан не закрывается, не держит (одна из причин по которой прогорают клапана), в последствии низкая компрессия или ее отсутствие. Слишком большой зазор — клапан недостаточно открывается по причине неправильной регулировки или износа деталей, в цилиндры поступает меньше воздуха, признаки — стук под крышкой клапанов, распознать не трудно, не так страшно как зажатый клапан.
- Простреленная прокладка ГБЦ — причина очевидная, трудно не заметить при работающем двигателе. Или же прокладка прогорела и газы выходят либо в систему охлаждения либо в масляную магистраль.
- Износ поршневых колец, поршней и выработка и эллипс на стенках цилиндров, также не редко сопровождается повышенным расходом масла и топлива.
- Трещины в головке блока цилиндров.
- Забитый воздушный фильтр усложняет путь воздуху, стремящемуся в цилиндры, и по этому тоже влияет на компрессию.
Как проверить компрессию в цилиндрах двигателя.
Чтобы проверить, измерить компрессию нам потребуется специальный прибор — компрессометр. По сути это манометр, с прихимиченными к нему удлинителями для того, чтобы можно было подлезть к самой недоступной дырке, а также переходниками под разные размеры свечей. Компрессометры также идут отдельно для дизельных и бензиновых двигателей, так как компрессия в цилиндрах дизельного двигателя на порядок выше чем у бензинового. В своё время два комплекта компрессометров обошлись мне в 50 баксов, дизельный почему то стоил дороже.
Так вот, как проверить компрессию двигателя — в принципе если есть компрессометр, то все остальное найдется само.
Перед тем, как начать вообще все приготовления к замеру компрессии, убедитесь что имеете дело с хорошо заряженным аккумулятором и живеньким стартером.
- В начале нам нужно выкрутить все свечи, но перед этим вычистить весь мусор около свечей (выдуть компрессором, если есть), чтобы он не попал в камеры сгорания.
- Далее подготавливаем сам компрессометр, выбираем нужный переходник с удлинителем, и все это соединяем.
- Потом аккуратно вкручиваем переходник в отверстие для свечи (у дизелей придется выкручивать форсунки) и крутим стартером.
- Проверяем каждый цилиндр.
- Смотрим показания манометра, анализируем разбег в показаниях между всеми цилиндрами. Узнаем какая компрессия должна быть у моделей вашего двигателя на данном этапе пробега и исходя из полученных данных делаем выводы о состоянии поршневой группы и ГРМ.
Какая компрессия должна быть в отдельно взятой модели двигателя читайте здесь.
Наверх
Как измерить компрессию двигателя | Car Hobby
Главная > Легковые, Полезное > Как измерить компрессию двигателя
Если говорить простым языком, то компрессия двигателя — это давление, которое создаёт поршень в камере сгорания в момент сжатия топливно-воздушной смеси (такт сжатия).
И измерить это давление можно при помощи специального манометра (как это обычно и происходит), который получил название — компрессометр.
Для того, что бы измерить компрессию двигателя Вам понадобятся следующие вещи:
- компрессометр
- свечной ключ
- напарник (в некоторых случаях)
Если у Вас инжектор, то перед началом процедуры желательно стравить давление в топливной рампе, что бы оно не поступало в цилиндры в момент самого измерения компрессии. Делается это достаточно просто — вытаскиваем предохранитель топливного насоса и запускаем двигатель. После того, как оставшееся топливо в системе закончится и двигатель заглохнет можно приступать. Для большей уверенности можете заглянуть в инструкцию по эксплуатации и уточнить вопрос с стравливанием давления в рампе.
Компрессия измеряется только на полностью прогретом двигателе (80-90 градусов)!
Второе, что нужно сделать — выкрутить все свечи зажигания. Так же, что бы избежать вероятности поражения электрическим током отключите провода управления катушкой зажигания.
Теперь можно приступать к измерению компрессии в цилиндрах двигателя.
Компрессометр может быть нескольких видов — с резьбой или без (с резиновым наконечником). Первый тип вкручивается в цилиндры, второй — плотно прижимается в свечное отверстие помощником.

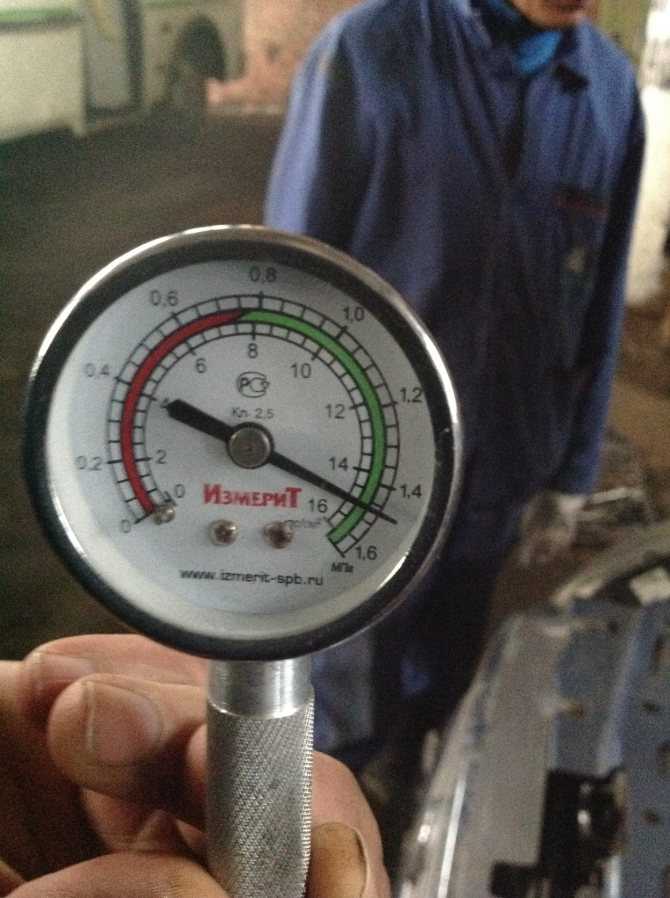

Я пользовался вторым типом компрессометра. Напарник вжимает его в первый цилиндр, в это время я начинаю прокручивать стартером двигатель (при этом педаль газа выжата в пол) до тех пор, пока показания компрессии не перестанут расти. Показания записываем на листик. И повторяем эту же процедуру с каждым цилиндром.
Если во всех цилиндрах значение компрессии лежит в диапазоне от 11 до 15 и при этом значения между цилиндрами не отличаются больше чем на 1, то могу Вас поздравить — Ваш двигатель имеет отличную компрессию.
В моём случае компрессия в первом цилиндре равна 13, во втором — 12,5, в третьем — 12, в четвёртом — 12,5. Как видим все значения лежат в диапазоне от 11 до 15 и разница между максимальным и минимальным значениями не превышает 1.
Можно сделать вывод — компрессия двигателя в порядке.
Если же в каком-либо из цилиндров компрессия будет отличатся от остальных более чем на 1, то это говорит о имеющихся неисправностях.
Причин, по которым компрессия в некоторых цилиндрах занижена, может быть несколько — изношенные или запавшие кольца, не плотно прилегающие клапана, пробой прокладки ГБЦ.
Как их можно определить? Для начала залейте в проблемный цилиндр 15-20 граммов моторного масла и повторите замер. Если компрессия значительно повысилась — значит дело в запавших кольцах, если же ничего не изменилось, то, возможно, не плотно прижимаются клапана и следует провести внеочередную регулировку их тепловых зазоров.
Проверить пробой прокладки ГБЦ более проблематично. Одним из признаком пробоя является появления масляных пятен в расширительном бачке с охлаждающей жидкостью. В таком случае прокладку нужно заменить.
Таким образом проводится правильное измерение компрессии двигателя и на его основании делаются выводы по поводу его технического состояния.
