Измерение компрессиии в цилиндрах карбюраторного двигателя

Приведенный в статье порядок действий и рекомендации по измерению компрессии в цилиндрах, применимы для бензиновых карбюраторных двигателей легковых автомобилей ВАЗ – 2108, 21081, 21083, 2109, 21091, 21099, 2101, 2106, 2105, 2107, 21021, 210213, 1111 и ряда аналогичных (Москвич, Иж, Волга…). Измерение компрессии на инжекторных двигателях, имеет ряд особенностей и будет рассмотрен в отдельной статье.

Перед проведением настройки и регулировки карбюратора своего автомобиля следует учесть общее состояние двигателя, так как симптомы ряда его неисправностей можно ошибочно посчитать симптомами неисправностей карбюратора.

Например, неустойчивый холостой ход или затрудненный запуск могут свидетельствовать не только о проблемах в системе холостого хода или системы пуска карбюратора, но и о том, что в двигателе прогорел один из клапанов, пробита прокладка головки, изношены или залегли поршневые кольца и т. д. Проведя измерение компрессии, мы более-менее точно определим состояние двигателя и выявим возможные неисправности в его работе. После их устранения можно будет смело регулировать карбюратор.

Инструменты и приспособления для измерения компрессии

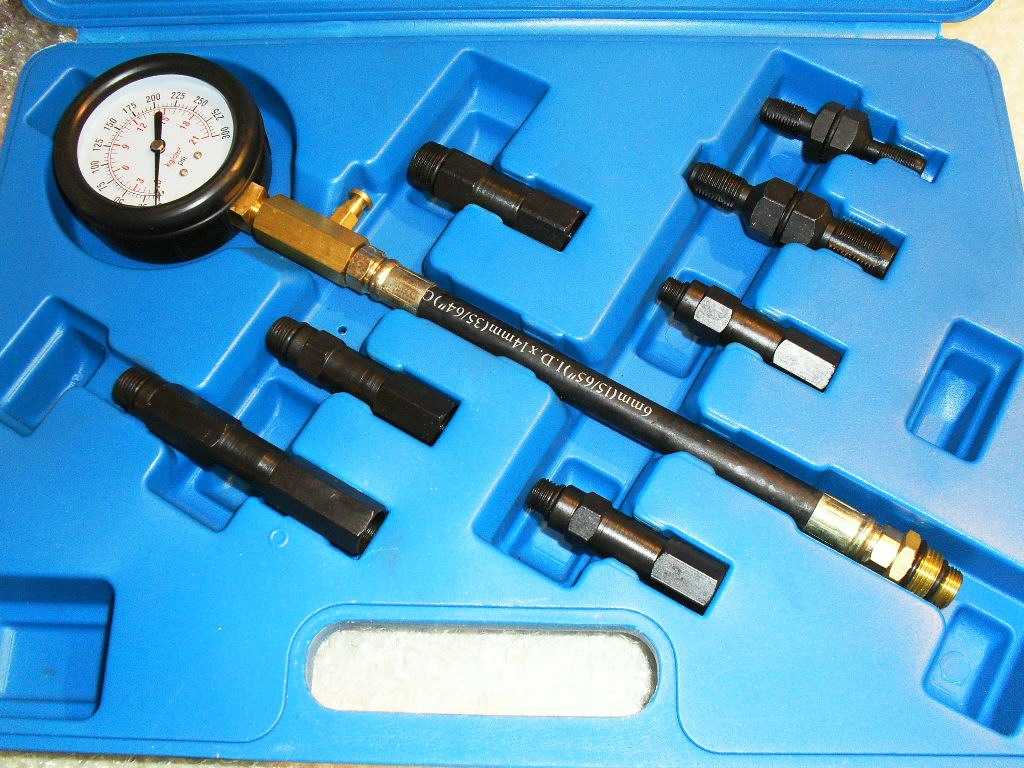

1. Компресcометр.
2. Свечной ключ.
3. Помощник.

Подготовительные работы

1. Прогреваем двигатель до рабочей температуры (80-90º).

2. Снимаем с бензонасоса топливоподводящий шланг.

3. Выкручиваем все свечи зажигания, предварительно очистив их колодцы от грязи и мусора.

4. Вынимаем из крышки трамблера центральный бронепровод, вставляем в него свечу зажигания и кладем на двигатель.

5. Вворачиваем в отверстие первого цилиндра наконечник компрессометра, либо крепко прижимаем его к этому отверстию.

Измерение компрессии в цилиндрах карбюраторного двигателя

1. Помощник сидя в салоне автомобиля нажимает до упора на педаль «газа» и повернув ключ в замке зажигания, запускает стартер на 3-5 секунд.

2. Наблюдаем за показаниями компрессометра, фиксируем динамику их роста и максимальное значение. После фиксации сбрасываем давление в приборе, нажав на кнопку сброса.

3. Повторяем операцию для каждого цилиндра, замеренные показания записываем или запоминаем.

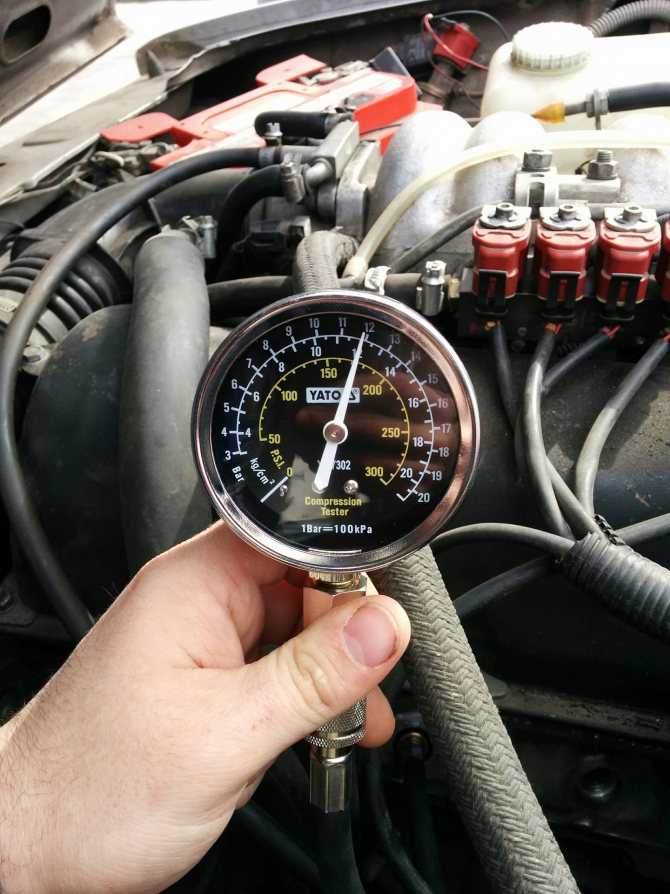

Анализ показаний компрессометра

— Отличное давление (компрессия) – 12-13 кгс/см² (1,2-1,3 МПа)

— Нормальное давление – 10-11 кгс/см² (1,0-1,1 МПа)

— Необходим ремонт – 8-9 кгс/см² (0,8-0,9 МПа)

Расширенный анализ показаний компрессометра после проведения измерения компрессии см. «Анализ и расшифровка показаний компрессометра». После проведения анализа можно самостоятельно, с высокой степенью точности, определить неисправность колец, поршней, цилиндров и клапанов двигателя.

Примечания и дополнения

Факторы влияющие на неточность в измерении компрессии

Показания компрессометра будут ниже если:

— Низкий заряд аккумулятора.

— Неисправен стартер.

— Двигатель не прогрет.

— Не отрегулированы зазоры в клапанах.

— Попадание бензина в цилиндры.

— Проведение измерения без нажатия на педаль «газа».

Показания компрессометра будут выше если:

— Лишнее масло попадает в цилиндры двигателя в следствии износа маслосъемных колпачков, направляющих втулок клапанов или ЦПГ.

hr>

Определение причин пониженной компрессии в цилиндрах двигателя при помощи сжатого воздуха

Определяем такт сжатия в нужном цилиндре. В свечное отверстие нужного цилиндра вставляем тонкую длинную отвертку (деревянную палочку, отрезок проволоки…..) и придерживаем ее рукой, уперев в днище поршня. Прокручиваем коленчатый вал за храповик (на двигателях 2101-2107) или большой шлицевой отверткой за зубья маховика в лючке на картере сцепления (2108…). При движении поршня вверх (такт сжатия) отвертка будет вылезать из свечного отверстия, подпираемая снизу поршнем. Необходимо поймать момент, когда она перестанет двигаться вверх и начнет движение вниз вслед за уходящим поршнем (такт впуска). Этот момент и будет верхней мертвой точкой при движении поршня, окончанием такта сжатия.

Вставляем в свечное отверстие шланг компрессора и подаем в цилиндр сжатый воздух под давлением 2-3 атмосферы. По тому откуда он будет выходить определяем неисправность.

1. Из соседнего свечного отверстия или в расширительный бачок (бурление) – прогорела прокладка головки блока.

2. Из карбюратора — прогорел впускной клапан или не отрегулированы клапана.

3. Из глушителя — прогорел выпускной клапан или так же не отрегулированы клапана.

4. Из сапуна — изношены кольца, прогорели поршни.

Определение причин пониженной компрессии при помощи моторного масла

Заливаем в цилиндр 10 кубиков моторного масла и повторно замеряем компрессию. Показания компрессометра выросли — неисправны или залегли кольца, изношена цилиндро-поршневая группа, остались прежними — прогорел клапан или прокладка головки блока.

Раскоксовывание (устранение залегания) поршневых колец

В свечное отверстие каждого цилиндра прогретого двигателя влить при помощи медицинского шприца или резиновой груши по 10 куб/см смеси керосина (50%), ацетона (25%), моторное масло (25%).

Дать постоять 3-4 часа, при желании и наличии времени можно оставить на ночь.

По прошествии этого времени покрутить его стартером 10-15 секунд с вывернутыми свечами.

Слить старое масло, заменить масляный фильтр и залить новое.

Подробнее о раскоксовке см. «Раскоксовывание поршневых колец карбюраторных двигателей».

Таким образом, убедившись, что двигатель автомобиля исправен, либо выявив неисправность и устранив ее, можно основательно приступать к регулировке и настройке своего карбюратора, исключив в результате проведенного измерения, иные, связанные с двигателем, причины неисправности.

Еще статьи по неисправностям, ремонту и диагностике двигателей

— Проверка исправности двигателя автомобиля при помощи пробки

— Признаки (симптомы) низкой компрессии в цилиндрах двигателя автомобиля

— Проверка компрессии в двигателе автомобиля при помощи пальца

— Причины низкой компрессии в цилиндрах двигателя автомобиля

— Карбюраторный двигатель запускается и глохнет, причины

— Шесть признаков скорого капитального ремонта двигателя автомобиля

Подписывайтесь на нас!

Как измерить компрессию в бензиновом и дизельном двигателе: пошаговая инструкция -Статьи

Чтобы получить информацию о степени износа мотора, выполняется замер компрессии двигателя. Процедура помогает обнаружить поломку деталей авто. Также измерение компрессии в цилиндрах двигателя позволяет выявить наличие неисправного элемента. Для выполнения диагностики используется компрессометр, который может быть бензиновым, дизельным или универсальным. Существует еще один прибор для измерения компрессии в двигателе — компрессограф, который дополнительно оснащен функцией фиксации показателей.

Признаки снижения компрессии

Единица измерения компрессии двигателя — атмосфера, также показатель давления сжатия в цилиндре может вычисляться в паскалях, килограммах на сантиметр. Если полученные в ходе диагностики цифры соответствуют техническим характеристикам, заявленным производителем, то мотор работает в оптимальном режиме.

Снижение уровня компрессии проявляется в следующих признаках:

увеличивается расход топлива;
появляется черный или синий дым выхлопа;
во время движения слышатся хлопки и удары;
машина с трудом заводится;
деформируется клапан;
засоряется воздушный фильтр;
появляются трещины в головке блока цилиндров;
неустойчиво работает двигатель на низких оборотах.

При обнаружении указанных признаков необходимо произвести диагностику автомобиля.

Проверка бензинового двигателя

Чтобы получить точные показатели, перед диагностикой двигатель необходимо прогреть до 80-90 градусов. Далее следует отключить бензонасос, проверить функциональность стартера, открыть дроссельную заслонку и воздушный клапан. Перед работой следует убедиться, что аккумулятор полностью заряжен. После этого можно приступать к замерам, которые проводятся в несколько этапов:

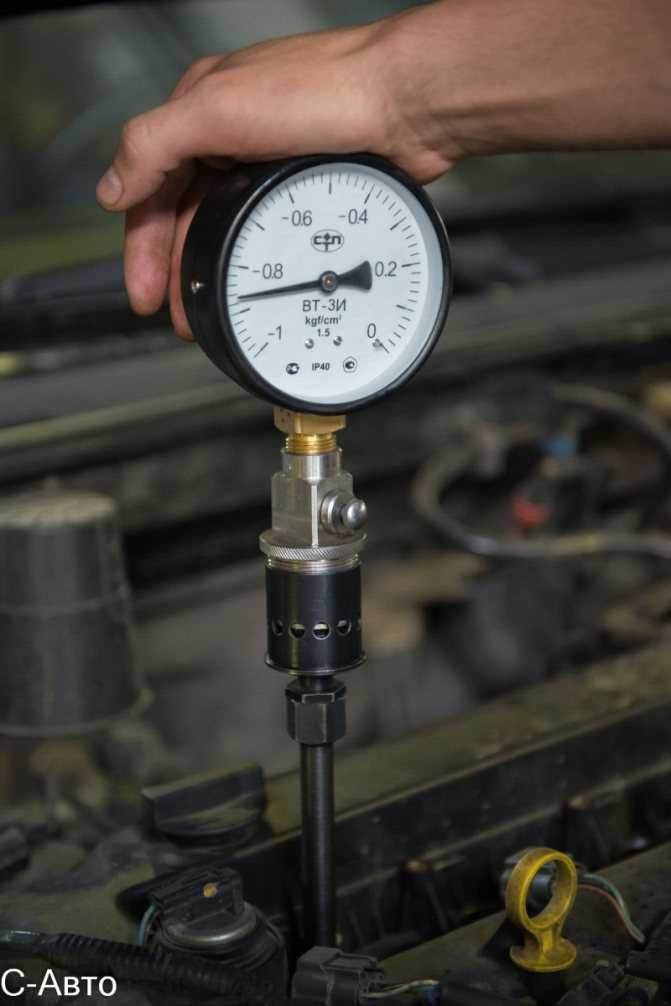

Наконечник диагностического прибора нужно поместить в разъем свечи.
Стартером необходимо прокрутить двигатель. Делать это нужно до момента остановки повышения давления.
Важно, чтобы коленвал вращался на оборотах примерно 200 в минуту.
Остается снять показатели, опустить давление.

Минимальный показатель должен быть от 10 кг/см². Для дизельного мотора эта цифра возрастает вдвое. Компрессия хорошо работающего двигателя варьируется в пределах от 9,5 до 10 атмосфер. Разница показателей цилиндров не должна превышать 1 единицу измерения.

Проверить компрессию можно и альтернативными методами:

По особенностям работы карбюратора. Если воздух протекает, то дело может быть в неплотном прилегании клапана. При поломке головки цилиндра воздух будет просачиваться через верхнюю часть радиатора.
С помощью моторного масла. Жидкость заливается в цилиндр, после чего нужно обратить внимание на давление. Если оно увеличивается, то следует заменить кольца, если нет, то проблема в протекающем клапане либо прокладке головки цилиндра.

Чтобы выяснить причину падения компрессии, можно использовать метод подачи сжатого воздуха в цилиндр. Поршень элемента нужно поместить в положение около верхней мертвой точки. Затем с помощью компрессора подать воздух под давлением 2 атмосферы. В процессе диагностики следует включить 4 передачу, защитив автомобиль от перемещения с помощью колодок.

Если из соседнего свечного отверстия начинает поступать воздух, то дело в неисправности прокладки головного блока. Если он выходит через глушитель, то это означает, что прогорел выпускной клапан.

Проверка дизельного мотора

Измерение компрессии дизельного двигателя осуществляется следующим образом:

Отключается клапан подачи топлива от электропитания.
Прочищается дроссель.
Замеряются показатели с помощью дизельного компрессометра. Во время работы нельзя нажимать на газ.

Анализ полученных показателей

Замер компрессии является простой в исполнении, доступной диагностической процедурой, однако на точность результата влияет множество факторов: температура мотора и масла, большое количество топлива в цилиндре, пусковые обороты коленчатого вала, заряд аккумулятора. Если производить измерения при севшей батарее, то результат может исказиться на 2 атмосферы.

Иногда полученные показатели могут быть ошибочными из-за большого слоя нагара на элементах камеры сгорания, особенно в том случае, если автомобиль имеет пробег 150 и более тысяч километров.

Для заключения о необходимости ремонта «сердца мотора» следует проанализировать разницу давления в цилиндрах, а также учесть другие важные показатели, о которых упоминалось выше. Чтобы узнать оптимальную компрессию для автомобиля, нужно заглянуть в технические характеристики машины.

Диагностика без компрессора

Если необходимо проверить наличие компрессии после длительного простоя машины или обрыва ремня, а компрессора под рукой нет, можно воспользоваться альтернативными методами.

Для проверки следует достать свечу из цилиндра, взять пробку из пластика или резины, заткнуть с ее помощью свечной колодец. При наличии компрессии пробка вылетит с характерным шумом, при отсутствии — останется на месте.

Также можно достать свечи из всех цилиндров, кроме первого. После чего провернуть коленвал до того момента, пока не завершится такт сжатия. Этот момент определяется по меткам газораспределительного механизма. Манипуляцию следует выполнить с каждым цилиндром по очереди. Наличие компрессии проверяется по степени прилагаемого усилия. Такой метод сложно назвать информативным и точным, поэтому рекомендуется приобрести компрессометр, который пригодится любому автовладельцу.

Современные двигатели достаточно сложные устройства, поэтому их диагностика требует особого подхода, наличия специального диагностического оборудования и опыта работы. Чем точнее показатели, полученные при замере компрессии двигателя, тем вероятнее установление причины её снижения. При необходимости проведения диагностических работ двигателя Вам помогут специалисты компании «Восток-Авто». Для этого просто заполните форму, размещенную ниже.

Как определить степень сжатия

Как определить степень сжатия | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

☰

ЗАПРОСИТЬ ЦЕНУ

Сэкономьте на ремонте автомобилей

Получить предложение

Независимо от того, строите ли вы новый двигатель и вам нужна метрика, или вам интересно узнать, насколько эффективно ваш автомобиль использует топливо, вы должны быть в состоянии рассчитать степень сжатия двигателя. Есть несколько уравнений, необходимых для расчета степени сжатия, если вы делаете это вручную. Сначала они могут показаться сложными, но на самом деле это просто базовая геометрия.

Степень сжатия двигателя измеряет две вещи: соотношение объема газа в цилиндре, когда поршень находится в верхней мертвой точке, по сравнению с объемом газа, когда поршень находится в верхней мертвой точке нижняя точка хода (нижняя мертвая точка, или НМТ). Проще говоря, степень сжатия — это отношение сжатого газа к несжатому газу или то, насколько плотно смесь воздуха и газа помещается в камеру сгорания до того, как она воспламенится от свечи зажигания. Чем плотнее эта смесь подходит, тем лучше она сгорает и тем больше энергии преобразуется в мощность для двигателя.

Существует два метода расчета степени сжатия двигателя. Первый — это ручная версия, которая требует от вас как можно более точных расчетов, а второй — и, вероятно, самый распространенный — требует, чтобы манометр вставлялся в пустой патрон свечи зажигания.

Метод 1 из 2: Измерьте степень сжатия вручную

Этот метод требует очень точных измерений, поэтому важно иметь очень точные инструменты, чистый двигатель и дважды или трижды проверять свою работу. Этот метод идеален для тех, кто либо строит двигатель и имеет под рукой инструменты, либо для тех, у кого двигатель уже разобран. Чтобы использовать этот метод, потребуется очень много времени, чтобы разобрать двигатель. Если у вас есть собранный двигатель, прокрутите вниз и используйте метод 2 из 2.

Необходимые материалы

Нутромер
Калькулятор
Обезжириватель и чистая ветошь (при необходимости)
Руководство производителя (или автомобильное руководство)
Микрометр
Блокнот, ручка и бумага
Линейка или рулетка (должны быть очень точными до миллиметра)

Шаг 1: Очистите двигатель Тщательно очистите цилиндры и поршни двигателя обезжиривающим средством и чистой тряпкой.

Шаг 2: Найдите размер отверстия . Нутромер со шкалой используется для измерения диаметра отверстия или, в данном случае, цилиндра. Сначала определите приблизительный диаметр цилиндра и откалибруйте нутромером с помощью микрометра.
Вставьте манометр в цилиндр и несколько раз измерьте диаметр отверстия в разных местах внутри цилиндра и запишите измерения. Сложите свои измерения и разделите на то, сколько вы сняли (обычно трех или четырех достаточно), чтобы получить средний диаметр. Разделите это измерение на 2, чтобы получить средний радиус отверстия.

Шаг 3: Рассчитайте размер цилиндра . Используя точную линейку или рулетку, измерьте высоту цилиндра. Измеряйте от самого низа до самого верха, следя за тем, чтобы линейка была ровной. Это число вычисляет ход поршня или площадь, которую поршень перемещает вверх или вниз по цилиндру один раз. Для расчета объема цилиндра используйте следующую формулу: V = π r ² h

Шаг 4: Определите объем камеры сгорания . Найдите объем камеры сгорания в руководстве по эксплуатации вашего автомобиля. Объем камеры сгорания измеряется в кубических сантиметрах (СС) и показывает, сколько вещества требуется для заполнения отверстия камеры сгорания. Если вы собираете двигатель, обратитесь к руководству производителя. В противном случае обратитесь к руководству по эксплуатации автомобиля.

Шаг 5: Найдите компрессионную высоту поршня . В мануале найдите компрессионную высоту поршня. Это измерение представляет собой расстояние между осевой линией отверстия под палец и верхней частью поршня.

Шаг 6: Измерьте объем поршня . Снова в руководстве найдите объем купола или тарелки поршня, также измеренный в кубических сантиметрах. Поршень с положительным значением CC всегда называется «куполом», который выступает над высотой сжатия поршня, а «тарелка» — это отрицательное значение, учитывающее карманы клапана. Обычно поршень имеет как купол, так и тарелку, а конечный объем представляет собой сумму обеих функций (купол минус тарелка).

Шаг 7: Найдите зазор между поршнем и декой . Рассчитайте объем зазора между поршнем и декой с помощью следующего расчета: (Отверстие [измерение из шага 2] + Диаметр отверстия × 0,7854 [константа, которая переводит все в кубические дюймы] × расстояние между поршнем и декой в верхней мертвой точке [ВМТ]).

Шаг 8: Определите объем прокладки . Измерьте толщину и диаметр прокладки головки блока цилиндров, чтобы определить объем прокладки. Сделайте это почти так же, как и для зазора на палубе (шаг 7): (отверстие [измерение из шага 8] + диаметр отверстия × 0,7854 × толщина прокладки).

Шаг 9: Рассчитайте степень сжатия . Рассчитайте степень сжатия, решив это уравнение:

Если вы получите число, скажем, 8,75, ваша степень сжатия будет 8,75:1.

Совет : Если вы не хотите вычислять числа самостоятельно, есть несколько онлайн-калькуляторов степени сжатия, которые решат это за вас; кликните сюда.

Метод 2 из 2: Использование манометра

Этот метод идеален для тех, у кого есть собранный двигатель и кто хочет проверить степень сжатия автомобиля через свечные колодки. Вам понадобится помощь друга.

Необходимые материалы

Манометр
Свечной ключ
Рабочие перчатки

Шаг 1: Прогрейте двигатель . Запустите двигатель, пока он не прогреется до нормальной температуры. Вы не хотите делать это, когда двигатель холодный, потому что вы не получите точных показаний.

Шаг 2: Снимите свечи зажигания . Полностью выключите зажигание и отсоедините одну из свечей зажигания от кабеля, соединяющего ее с распределителем. Выкрутите свечу зажигания.

Совет Если ваши свечи зажигания грязные, вы можете использовать это как возможность почистить их.

Шаг 3: Вставьте манометр . Вставьте наконечник манометра в отверстие, в котором крепилась свеча зажигания. Важно, чтобы насадка была полностью вставлена в камеру.

Шаг 4: Проверьте цилиндр . Пока вы держите манометр, попросите друга запустить двигатель и разогнать автомобиль примерно на пять секунд, чтобы вы могли получить правильные показания. Выключите двигатель, выньте наконечник манометра и установите на место свечу зажигания с надлежащим крутящим моментом, как указано в руководстве. Повторяйте эти шаги, пока не протестируете каждый цилиндр.

Шаг 5: Выполните проверку давления . В каждом цилиндре должно быть одинаковое давление, и они должны совпадать с номером в руководстве.

Шаг 6: Рассчитайте соотношение PSI к степени сжатия . Рассчитайте соотношение PSI к степени сжатия. Например, если у вас показания манометра около 15, а степень сжатия должна быть 10:1, то ваш PSI должен быть 150, или 15×10/1.
