Из чего состоит карбюратор: Устройство карбюратора

устройство, принцип работы, типы, преимущества и недостатки

В объявлениях о продаже автомобиля можно встретить немало предложений неновых, но вполне приличных машин в нормальном состоянии. Как говорится, «ездить и ездить». Но вот незадача – на выбранной машине установлен карбюратор. Довольно старое по своему типу устройство, которое отпугивает современных автолюбителей, особенно молодых людей, своей сложностью, возможным отсутствием ремонтных запчастей и возможными поломками. Покупать ли автомобиль с карбюратором, или найти более современную конструкцию с инжекторной топливной системой – принять решение можно только после того, как разберешься в нюансах работы и конструкции этого устройства.

Содержание

1. Что такое карбюратор и для чего он нужен?
2. Устройство карбюратора
3. Принцип работы карбюратора
4. Типы карбюраторов
5. Преимущества и недостатки карбюраторов
6. Основные неисправности карбюраторов и их причины
7. Заключение

Что такое карбюратор и для чего он нужен?

Чтобы двигатель внутреннего сгорания работал в оптимальном режиме, необходимо смешать топливо и воздух в определенной пропорции и подать эту смесь в камеру сгорания. Параметры смеси могут меняться в зависимости от режима работы ДВС, потребление топлива – тоже, а значит, необходимо устройство, которое в автоматическом режиме будет всё это делать.

Карбюратор – устройство для смешивания воздуха с топливом. В результате его работы в нужный момент в камеру сгорания двигателя поступает смешанный с воздухом распыленный бензин, готовый к воспламенению. Несмотря на то, что карбюратор один на несколько цилиндров, смесь через впускной коллектор всегда попадает в нужное место благодаря слаженной системе работы всех элементов ДВС.

Устройство карбюратора

До сегодняшних дней к нам добрались в основном поплавковые модели – самые последние и максимально усовершенствованные. Так что на большинстве автомобилей можно встретить именно их.

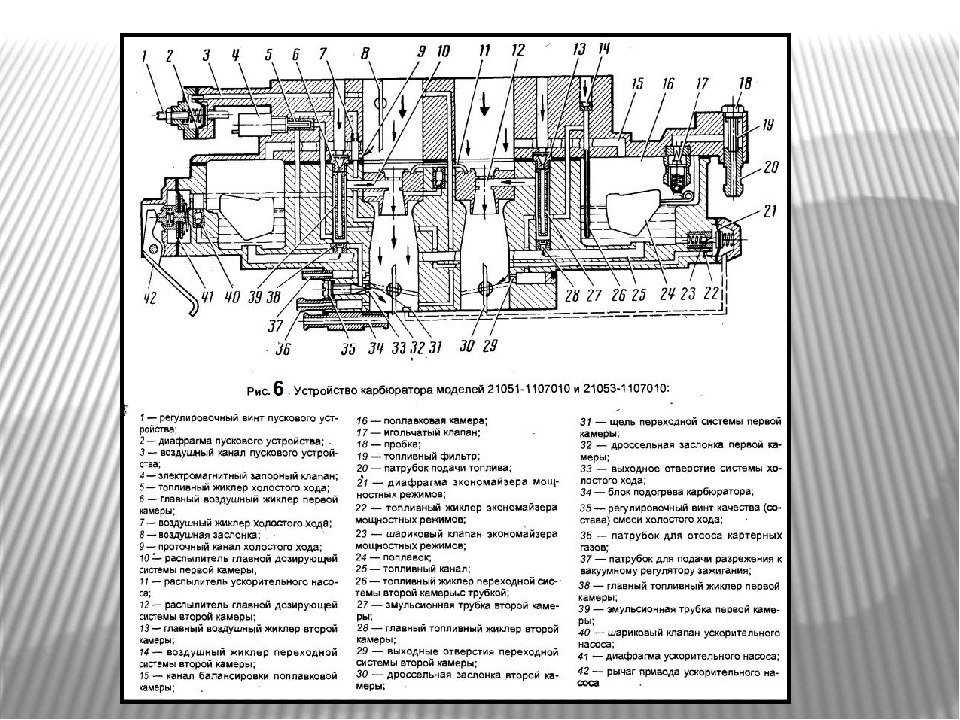

Устройство поплавкового карбюратора: 1 — регулировочный винт пускового устройства; 2 — штифт рычага 24, входящий в паз рычага 3; 3 — рычаг управления воздушной заслонкой; 4 — винт крепления тяги привода воздушной заслонки; 5 — регулировочный винт приоткрывания дроссельной заслонки первой камеры; 6 — рычаг дроссельной заслонки первой камеры; 7 — ось дроссельной заслонки первой камеры; 8 — рычаг привода дроссельной заслонки второй камеры; 9 — регулировочный винт количества смеси холостого хода; 10 — ось дроссельной заслонки второй камеры; 11 — рычаг дроссельной заслонки второй камеры; 12 — патрубок отсоса картерных газов в задроссельное пространство карбюратора; 13 — дроссельная заслонка второй камеры; 14 — выходные отверстия переходной системы второй камеры; 15 — корпус дроссельных заслонок; 16 — распылитель главной дозирующей системы второй камеры; 17 — малый диффузор; 18 — корпус топливного жиклера переходной системы второй камеры; 19 — распылитель ускорительного насоса; 20 — патрубок подачи топлива в карбюратор; 21 — распылитель эконостата; 22 — воздушная заслонка; 23 — шток пускового устройства; 24 — рычаг воздушной заслонки; 25 — крышка пускового устройства; 26 — штифт рычага 24, действующий от штока 23 пускового устройства; 27 — ось воздушной заслонки; 28 — крышка карбюратора; 29 — трубка с топливным жиклером эконостата; 30 — топливный фильтр; 31 — игольчатый клапан; 32 — эмульсионная трубка второй камеры; 33 — поплавок; 34 — главный топливный жиклер второй камеры; 35 — перепускной жиклер ускорительного насоса; 36 — рычаг привода дроссельных заслонок; 37 — рычаг привода ускорительного насоса; 38 — диафрагма ускорительного насоса; 39 — регулировочный винт качества (состава) смеси холостого хода; 40 — патрубок забора разрежения вакуумного регулятора опережения зажигания. 41 — корпус карбюраторов. 42 — электромагнитный запорный клапан; 43 — регулировочный винт добавочного воздуха заводской подрегулировки системы холостого хода; 44 — диафрагма пускового устройства.

Поплавковый карбюратор состоит из множества элементов.

1. Поплавковая камера, которая отвечает за поддержание определенного уровня топлива.
2. Поплавок с запорной иглой, предназначенный для автоматического дозирования уровня топлива в поплавковой камере.
3. Смесительная камера, в которой происходит основное смешивание распыленного (мелкодисперсного) топлива и воздуха
4. Диффузор – суженный участок, проходя через который воздушный поток ускоряет свое движение.
5. Распылитель с жиклером, соединяющий поплавковую и смесительную камеры, через который проходит топливо прямо к диффузору.
6. Дроссельная заслонка – регулирует поток смеси, поступающий в цилиндры.
7. Воздушная заслонка – регулирует поток воздуха, поступающий в карбюратор. Благодаря ей можно сделать смесь «бедной», нормальной или «обогащенной».
   Схема зависимости мощности от количества воздуха в топливной смеси

   Из схемы видно, что нормальная смесь — это когда воздуха в примерно в 15 раз больше чем топлива. При таких условиях будет полное сгорание бензина и максимальная мощность.

8. Система холостого хода – подает топливо в обход смесительной камеры, когда дроссельная заслонка полностью закрыта. По специальным каналам бензин и воздух проходят в задроссельное пространство.
9. Экономайзеры и эконостаты – устройства для дополнительной подачи топлива, когда двигатель работает на максимальных нагрузках. При этом экономайзеры имеют принудительное управление, а эконостаты работают от разрежения воздуха.
10. Подсос топлива – система принудительного обогащения топливной смеси. Потянув за рычаг, водитель приоткрывал дроссельную заслонку, в результате чего воздух интенсивней проходил через смесительную камеру и забирал большее количество топлива. Получается обогащенная смесь, удобная для запуска холодного двигателя.

Принцип работы карбюратора

Посмотрев видео, ниже, Вы наглядно увидите устройство и принцип работы карбюратора на разных режимах работы. Видео хоть и старенькое, но актуальное по сей день. Не поленитесь и досмотрите до конца, если хотите полностью разобраться в теме.

Ну а ниже подытожим — работа всех поплавковых карбюраторов осуществляется по типичной схеме.

1. В поплавковую камеру через топливную магистраль из бака закачивается бензин на нужный уровень, который регулируется и поддерживается поплавком и запорной иглой.
2. Распылитель, находящийся в нижней части поплавковой камеры, с помощью жиклера передает строго дозированную порцию топлива в смесительную камеру. Одновременно поток топлива распыляется для лучшего перемешивания с воздухом и сгорания.
3. Топливо из распылителя рассеивается над диффузором, который предназначен для создания быстрого потока воздуха и лучшего его смешивания с уже распыленным бензином.
4. Смесь топлива и воздуха поступает к дроссельной заслонке, которая напрямую связана с педалью газа. Чем больше топлива нужно двигателю, тем больше открыта заслонка и тем активней работает карбюратор.
5. Из карбюратора топливно-воздушная смесь проходит через впускной коллектор к тому цилиндру, в котором в данный момент опускается поршень с одновременным открытием впускного клапана.
6. Поршень работает как насос, втягивая уже приготовленную в карбюраторе смесь.

Несмотря на довольно простой принцип работы, хорошо настроенный карбюратор обеспечивает отличную отдачу мощности двигателем, неплохую экономию топлива и надежность системы.

Типы карбюраторов

Предшественниками уже рассмотренного поплавкового карбюратора были мембранно-игольчатый и барботажный. Это уже устаревшие конструкции, которые сегодня и не встретишь на машинах повседневного использования (а вот на «олдкарах» эти редкости еще есть).

Мембранно-игольчатый карбюратор состоит из нескольких камер, разделенных мембранами. Мембраны опираются на пружины заданной жесткости и соединены между собой штоком. Мембранные камеры имеют выход в камеру смешивания, а также соединены с каналом подачи топлива. Движение штока приводило в действие мембраны камер, заставляя их качать топливо в полость смешивания. Да, система несколько громоздкая и медленно реагирующая на изменение режима работы двигателя, но при этом надежная до такой степени, что устанавливалась на авиационные двигатели.

Схема мембранно-игольчатого карбюратора

Барботажный карбюратор – первая конструкция и первая попытка создать подобное устройство. Представлял собой глухую крышку, которая накрывала бензобак на некотором расстоянии от топлива. К крышке подводились два патрубка: один входной для воздуха, второй к двигателю. Воздух, проходя под крышкой, насыщался парами бензина и в таком виде направлялся в камеру сгорания. Это первое устройство, которое рассчитано на работу с испарениями топлива.

Схема барботажного карбюратора: 1 — трубопровод; 2 — отверстие в поплавковой камере; 3 — диффузор; 4 — распылитель; 5 — дроссельная заслонка; 6 — смесительная камера; 7 — жиклер; 8 — поплавковая камера; 9 — поплавок; 10 — игольчатый клапан.

Классификация других типов карбюраторов зависит от особенностей конструкции. По сечению распылителя различают устройства с постоянным разрежением (модели производства Японии с высочайшими эксплуатационными характеристиками), с постоянным сечением распылителя (карбюраторы производства СССР и РФ) и с золотниковым дросселированием (горизонтальные карбюраторы, предназначенные в основном для мототехники).

По направлению движения готовой смеси различают конструкции с горизонтальным и вертикальным потоком (из последних самой эффективной оказалась система с нисходящим потоком).

Поплавковые карбюраторы могут иметь одну или несколько смесительных камер. Однокамерные устройства были в ходу до 1960-х годов, пока развитие двигателей не потребовало увеличения пропускной способности карбюратора.

Создание многокамерных карбюраторов с несколькими дроссельными заслонками позволило решить эту проблему. Появились разновидности: карбюраторы с одновременным открытием двух дроссельных заслонок, от каждой из которых питались определенные цилиндры, и карбюраторы с последовательным открытием двух заслонок, которые подключались на весь двигатель и работали в соответствии с его режимом.

По мере того, как росла мощность двигателей, развивались и карбюраторы. Появились трех- и четырехкамерные виды, на автомобиль устанавливалось несколько карбюраторов, настраивались различные варианты приготовления топливной смеси (например, в одной камере делалась переобогащенная смесь, в двух других – обедненная).

Про ужасы вечного ремонта карбюратора не слышал только глухой. А что на самом деле? Какие же плюсы у этого устройства и есть ли смысл вообще с ним иметь дело? Как ни странно прозвучит это в наш технологичный век, но карбюратор имеет несколько серьезных преимуществ.

1. Простота конструкции. Нет, речь не о том, что это очень уж простой механизм. Но по сравнению с электронной начинкой сегодняшних автомобилей, карбюратор на порядок проще для ремонта, обслуживания и даже эксплуатации. В большинстве карбюраторов нет никакой электроники, только механические устройства, а значит, человек с «прямыми руками» может и сам заниматься его ремонтом и обслуживанием. Об этом хорошо помнит «старая гвардия» — наши родители, привыкшие копаться в своих «ненаглядных» Жигулях и Запорожцах.
2. Ремонтопригодность. Всё, что ломается в карбюраторе, можно починить без «лишней крови». Необходимые запчасти можно купить (есть производители, до сих пор выпускающие ремкомплекты. А почему бы и нет?).
3. При работе с некачественным топливом карбюратор оказывается гораздо живучей и стабильней, чем инжектор. И вообще, он не слишком требователен к чистоте, а если и засоряется, то подлежит простой чистке в домашних («гаражных») условиях.
4. Небольшое количество воды, попавшее в карбюратор, не причинит ему вреда, в отличие от инжектора. Правда, со временем он потребует чистки и калибровки.
5. И, наконец, карбюратор не требует подключения к электросети, датчикам, процессору и прочим «радостям» цивилизации. Он работает исключительно от энергии всасываемого двигателем воздуха, а значит, был оптимальным вариантом для установки на старые автомобили, где вообще не было электроники.

Но есть и недостатки иза которых карбюраторные автомобили в конце концов сошли с мировой арены автомобилестроения.

1. Технологии требовали систему подачи топлива с гибкой подстройкой, а не с постоянными параметрами, чтобы минимизировать потребление топлива (которое раньше никто особо не считал). Поэтому на смену карбюратору пришла инжекторная система, которая до сих пор развивается и совершенствуется.
2. Второй значительный минус – зависимость карбюратора от погодных условий. В холодное время года внутри собирается конденсат, мешающий работе, в зимний период есть риск обледенения внутренней части. При этом летняя жара тоже не дает ему работать стабильно из-за активного испарения – начинаются сбои в подаче смеси.
3. Ну и третий недостаток — это значительно ниже экологические показатели, по сравнению с инжектором. В современной борьбе за экологию карбюраторные автомобили просто не выдерживают никакой критики, так как вредные выбросы у них значительно выше.

Основные неисправности карбюраторов и их причины

Неисправности в карбюраторе отражаются на режиме работы двигателя, и именно по нему можно определить, что с системой подачи топлива не всё нормально.

1. Тяжело запускается непрогретый двигатель – скорей всего, проблемы в регулировке дроссельной заслонки. Необходимо отрегулировать привод заслонки, чтобы при вытянутом подсосе она полностью закрывалась, либо отрегулировать пусковые зазоры.
2. Непрогретый двигатель заводится и сразу глохнет при полностью вытянутом подсосе – проблема опять-таки в приводе дроссельной заслонки. Либо неправильно отрегулированы зазоры, либо не работает телескопическая тяга и заслонка не открывается.
3. Прогретый двигатель сложно запускается – не отрегулирован уровень топлива в поплавковой камере, вышел из строя поплавковый механизм или клапанная игла, в результате чего уровень топлива выше нормы.
4. Неустойчивая работа двигателя на холостых оборотах – причин может быть несколько, и основная это регулировка системы холостого хода. Другие причины – не работает привод эконостата холостого хода или не срабатывает запорный клапан, засорились жиклеры, идет подсос воздуха, ненормально работает поплавок в поплавковой камере
5. При открытии дроссельной заслонки нет прироста мощности – слишком обогащенная или обедненная смесь из-за негерметичной фиксации распылителя ускорительного насоса.
6. Низкая динамика разгона – недостаток топлива из-за обедненной смеси или отключения вторичной камеры.

Заключение

Несмотря на свою несколько громоздкую конструкцию, карбюраторы верой и правдой служат владельцам старых автомобилей. И, возможно, ремонт и чистка, которую автолюбители делают самостоятельно, обходится в разы дешевле, чем промывка форсунок, к которой вынуждены прибегать владельцы инжекторных автомобилей.

Покупать ли машину, если на ней установлен карбюратор? Если судить по схеме работы, он далеко не самое слабое звено в автомобиле, и может долгое время вообще не тревожить никакими поломками. Так что карбюраторы, хоть и устарели, но всё еще готовы послужить тем, кто ценит простоту и надежность.

Теория работы карбюратора автомобиля [устройство и основные детали]

Карбюратор в автомобиле смешивает топливо с воздухом и управляют количеством топливовоздушной смеси, поступающим в двигатель. Расскажем простыми словами про работу карбюратора машины — устройство и основные детали.

Устройство карбюратора

Карбюратор предназначен для приготовления горючей смеси и подачи ее в цилиндры двигателя. В зависимости от режима работы двигателя карбюратор меняет качество (соотношение бензина и воздуха) и количество смеси. Карбюратор авто состоит из множества деталей и имеет несколько систем, которые принимают участие в приготовлении горючей смеси, обеспечивая бесперебойную работу двигателя.

Схема устройства и работы простейшего карбюратора: 1 — топливная трубка; 2 — поплавок с игольчатым клапаном; 3 — отверстие для связи поплавковой камеры с атмосферой; 4 — воздушная заслонка; 5 — распылитель 6 — диффузор; 7 — дроссельная заслонка; 8 — корпус карбюратора; 9 — топливный жиклер.

Из чего состоит

• поплавковой камеры;
• смесительной камеры;
• распылителя;
• воздушной и дроссельной заслонок;
• поплавка с игольчатым запорным клапаном;
• диффузора;
• топливных и воздушных каналов с жиклерами.

Поплавковая камера

Поддерживает постоянным уровень топлива в поплавковой камере карбюратора. Работает следующим образом. Когда уровень топлива понижается, поплавок опускается, открывает игольчатый клапан и позволяет топливу поступать в поплавковую камеру. Путем поддержания уровня топлива в определенных рамках соотношение воздух/топливо в смеси поддерживается более точно.

Воздушная заслонка

Позволяет заводить холодный двигатель путем обогащения топливовоздушной смеси. Воздушная заслонка перекрывает подачу воздуха в карбюратор и, соответственно, в двигатель поступает больше топлива, при этом обороты холостого хода уменьшаются. Поэтому к системе привода дроссельной заслонки добавляется система увеличения оборотов холостого хода для их повышения при прогреве мотора.

Система холостого хода

Обеспечивает подачу топлива, необходимого для работы двигателя на низких оборотах, когда главная дозирующая система не работает. Регулировочные винты позволяют изменять соотношение воздух/топливо в режиме холостого хода. Многие механики считают, что эта регулировка изменяет состав смеси во всем диапазоне оборотов, но это не так.

Ускорительный насос

Обеспечивает впрыск дополнительного топлива при резком открывании дроссельной заслонки для предотвращения остановки двигателя и перебоев в его работе при разгоне автомобиля. Если посмотреть внутрь горловины карбюратора и быстро передвинуть тяги привода дроссельной заслонки, топливо должно брызнуть из выходных отверстий ускорительного насоса.

Переходная система

Обеспечивает переходный режим между холостым ходом и работой главной дозирующей системы. Многие карбюраторы имеют каналы или отверстия переходной системы рядом с пластинами дроссельных заслонок, которые подают топливо при их открывании во время открывания дроссельных заслонок.

Главная дозирующая система

Дозирует подачу топлива к двигателю при движении автомобиля со средними скоростями. Состоит из главных топливных жиклеров, главного распределителя и диффузора. Главный топливный жиклер расположен в канале между поплавковой камерой карбюратора и главным распылителем. Главный распылитель обычно состоит из трубки с маленькими отверстиями для воздуха. Воздух здесь смешивается с топливом для образования распыленного топливовоздушного «тумана».

Главный топливный жиклер определяет, сколько топлива будет смешано с заданным количеством воздуха.

Механики используют главные топливные жиклеры различных размеров для калибровки карбюратора в различных режимах работы. Путем использования жиклеров большего размера смесь обогащается. И наоборот, установка жиклеров меньшего размера обедняет смесь.

Что такое экономайзер

Обеспечивает подачу дополнительного топлива, когда машина работает под нагрузкой и при полном открывании дроссельной заслонки. Наиболее распространенными являются экономайзеры диафрагменного типа. Когда вакуум во впускном коллекторе достигает определенного значения, клапан открывается, позволяя дополнительному топливу поступать к двигателю.

Клапаны экономайзера подбираются в соответствии с величиной давления открывания, измеряемой в миллиметрах рт. ст. Двигатели с низким вакуумом должны оснащаться экономайзерами, которые открываются при малых значениях вакуума. Дозирующие стержни движутся внутрь и наружу в калиброванных отверстиях в соответствии с вакуумом впускного коллектора. Когда двигатель находится под нагрузкой, и вакуум снижается, то стержни выдвигаются из главных топливных жиклеров для увеличения подачи топлива.

Байпасные жиклеры выполняют функции, что и дозирующие стержни, за исключением, что имеют свой собственный жиклер или клапан экономайзера.

Карбюратор — Энциклопедия Нового Света

Bendix-Technico (Stromberg) 1-цилиндровый карбюратор с нисходящим потоком, модель BXUV-3, с номенклатурой.

Карбюратор (североамериканское написание) или карбюратор (написание Содружества) представляет собой устройство, которое смешивает воздух и топливо (обычно бензин) для двигателя внутреннего сгорания. Карбюратор должен обеспечивать правильную топливно-воздушную смесь для широкого диапазона условий работы двигателя, температур, атмосферного давления и центробежных сил, сохраняя при этом низкий уровень выбросов выхлопных газов. Для правильной работы во всех этих условиях большинство карбюраторов содержат сложный набор механизмов, поддерживающих несколько различных режимов работы, называемых 9.0009 цепи .

Содержание

• 1 Этимология
• 2 История и развитие
• 3 Принцип работы
  • 3.1 Основы
  • 3.2 Цепь холостого хода
  • 3. 3 Главный контур открытой дроссельной заслонки
  • 3.4 Силовой клапан
  • 3.5 Ускорительный насос
  • Дроссель 3,6
  • 3.7 Прочие элементы
• 4 Подача топлива
  • 4.1 Поплавковая камера
• 5 Несколько цилиндров карбюратора
• 6 Регулировка карбюратора
• 7 Каталитические карбюраторы
• 8 См. также
• 9 Примечания
• 10 Каталожные номера
• 11 Внешние ссылки
• 12 кредитов

Карбюратор в просторечии называется carb (в Северной Америке и Великобритании) или carby (в основном в Австралии).

Этимология

Слово carburetor происходит от французского carbure , означающего «карбид». ^[1] «Карбюратор» означает комбинирование с углеродом. В химии топлива этот термин конкретно означает объединение (газа) с летучими углеводородами для увеличения доступной энергии топлива.

История и развитие

Карбюратор был изобретен Карлом Бенцем в 1885 году ^[2] и запатентован в 1886 году. Очевидно, он также был изобретен венгерскими инженерами Яношем Чонкой и Донатом Банки в 1893 году. Фредерик Уильям Ланчестер из Бирмингема, Англия раньше экспериментировал с фитильным карбюратором в автомобилях. В 1896, Фредерик и его брат построили первый в Англии автомобиль с бензиновым двигателем, с одноцилиндровым двигателем внутреннего сгорания мощностью 5 л.с. (4 кВт) с цепным приводом. Недовольные характеристиками и мощностью, в следующем году они переделали двигатель в двухцилиндровую горизонтально-оппозитную версию, используя его новую конструкцию карбюратора с фитилем. Эта версия преодолела 1000 миль (1600 км) в 1900 году, успешно включив карбюратор как важный шаг вперед в автомобильной технике.

Карбюраторы были обычным способом подачи топлива почти для всех бензиновых двигателей вплоть до конца 1980-х годов, когда впрыск топлива стал предпочтительным методом подачи топлива в автомобилях. На рынке США последними автомобилями, проданными широкой публике с карбюратором, были Oldsmobile Custom Cruiser 1990 года и Buick Estate Wagon. До 1991 года полицейский перехватчик Ford Crown Victoria, оснащенный двигателем объемом 351 дюйм³ (5,8 л), имел четырехкамерный карбюратор Autolite. Внедорожник Jeep Grand Wagoneer с двигателем 360ci (5,9L) Двигатель AMC поставлялся с двух- или четырехкамерным карбюратором. Последним легким грузовиком с карбюратором был Isuzu 1994 года выпуска. В других странах автомобили Lada, построенные в Самарской области Российской Федерации, использовали карбюраторы до 1996 года.

В большинстве мотоциклов по-прежнему используются карбюраторы из-за более низкой стоимости и проблем с откликом дроссельной заслонки при раннем впрыске. Однако с 2005 года многие новые модели были представлены с впрыском топлива. Карбюраторы по-прежнему используются в небольших двигателях, а также в старых или специализированных автомобилях, например, предназначенных для гонок серийных автомобилей.

Принцип работы

Карбюратор работает по принципу Бернулли: чем быстрее движется воздух, тем ниже его статическое давление и выше динамическое давление. Рычаг дроссельной заслонки (акселератора) напрямую не управляет потоком жидкого топлива. Вместо этого он приводит в действие карбюраторные механизмы, которые измеряют поток воздуха, поступающего в двигатель. Скорость этого потока и, следовательно, его давление определяют количество топлива, всасываемого в воздушный поток.

Когда карбюраторы используются в самолетах с поршневыми двигателями, необходимы специальные конструкции и функции для предотвращения нехватки топлива во время перевернутого полета. В более поздних двигателях использовалась ранняя форма впрыска топлива, известная как карбюратор высокого давления.

Большинство двигателей с карбюратором (в отличие от двигателей с впрыском топлива) имеют один карбюратор, хотя в некоторых двигателях используется несколько карбюраторов. В старых двигателях использовались карбюраторы с восходящим потоком воздуха, когда воздух входит снизу карбюратора и выходит через верхнюю часть. Это имело то преимущество, что никогда не «затопляло» двигатель, поскольку любые капли жидкого топлива выпадали из карбюратора, а не во впускной коллектор; он также позволял использовать воздухоочиститель с масляной ванной, где масляная лужа под сетчатым элементом под карбюратором всасывается в сетку, а воздух всасывается через покрытую маслом сетку; это была эффективная система во времена, когда не существовало бумажных воздушных фильтров.

Начиная с конца 1930-х годов, карбюраторы с нисходящим потоком воздуха были самым популярным типом для использования в автомобилях в Соединенных Штатах. В Европе карбюраторы с боковой тягой заменили нисходящие, поскольку свободное пространство в моторном отсеке уменьшилось, а использование карбюратора типа SU (и аналогичных агрегатов других производителей) увеличилось. В некоторых небольших винтовых авиационных двигателях по-прежнему используется конструкция карбюратора с восходящим потоком, но во многих используются более современные конструкции, такие как карбюратор Bing ^(TM) с постоянной скоростью (CV).

Основы

Карбюратор в основном состоит из открытой трубы, «горловины» или «бочки», через которую воздух проходит во впускной коллектор двигателя. Труба имеет форму Вентури: она сужается в сечении, а затем снова расширяется, заставляя воздушный поток увеличивать скорость в самой узкой части. Ниже трубки Вентури находится дроссельная заслонка, называемая дроссельной заслонкой, — вращающийся диск, который можно повернуть торцом к воздушному потоку, чтобы почти не ограничивать поток, или можно повернуть так, чтобы он (почти) полностью перекрыл поток. воздуха. Этот клапан регулирует поток воздуха через горловину карбюратора и, таким образом, количество воздушно-топливной смеси, которую система подает, тем самым регулируя мощность и скорость двигателя. Дроссельная заслонка связана, как правило, через трос или механическую связь стержней и шарниров (или, реже, с помощью пневматической связи) с педалью акселератора на автомобиле или эквивалентным органом управления на других транспортных средствах или оборудовании.

Топливо подается в воздушный поток через маленькие отверстия в самой узкой части трубки Вентури. Поток топлива в ответ на определенное падение давления в трубке Вентури регулируется с помощью точно откалиброванных отверстий, называемых форсунками, в топливном тракте.

Трубка Вентури может быть фиксированной или регулируемой:

• Карбюратор с фиксированной трубкой Вентури : Изменение скорости воздуха в трубке Вентури изменяет поток топлива. Эта архитектура используется в большинстве карбюраторов с нисходящим потоком на американских и некоторых японских автомобилях.
• Карбюратор Variable-Venturi : Отверстие топливного жиклера регулируется золотником (что одновременно изменяет поток воздуха). В карбюраторах с «постоянной депрессией» это делается поршнем с вакуумным приводом, соединенным с конической иглой, которая скользит внутри топливного жиклера. Существует более простая версия, чаще всего встречающаяся на небольших мотоциклах и мотоциклах для бездорожья, где ползун и игла напрямую контролируются положением дроссельной заслонки. Эти типы карбюраторов обычно оснащены ускорительными насосами, чтобы компенсировать определенный недостаток этой конструкции.

Контур холостого хода

Когда дроссельная заслонка немного приоткрывается из полностью закрытого положения, дроссельная заслонка открывает дополнительные отверстия для подачи топлива за дроссельной заслонкой, где имеется область низкого давления, создаваемая дроссельной заслонкой, блокирующей поток воздуха; они позволяют протекать большему количеству топлива, а также компенсируют снижение вакуума, возникающего при открытии дроссельной заслонки, тем самым сглаживая переход к измерению расхода топлива через обычно открытый контур дроссельной заслонки.

Главный контур открытой дроссельной заслонки

По мере того как дроссельная заслонка постепенно открывается, разрежение в коллекторе уменьшается, поскольку меньше ограничивается воздушный поток, уменьшая поток через контуры холостого хода и холостого хода. Именно здесь вступает в игру форма Вентури горловины карбюратора из-за принципа Бернулли. Вентури увеличивает скорость воздуха, и эта высокая скорость и, следовательно, низкое давление всасывают топливо в воздушный поток через сопло или сопла, расположенные в центре трубки Вентури. Иногда один или несколько дополнительных 9Ускоритель Вентури 0005 размещен коаксиально внутри первичной трубки Вентури для усиления эффекта.

Когда дроссельная заслонка закрыта, поток воздуха через трубку Вентури падает до тех пор, пока пониженное давление не станет недостаточным для поддержания этого расхода топлива, и контур холостого хода снова включится, как описано выше.

Принцип Бернулли, который обусловлен импульсом жидкости, является доминирующим эффектом для больших отверстий и больших скоростей потока, но поскольку поток жидкости в малых масштабах и с низкими скоростями (низкое число Рейнольдса) определяется вязкостью, принцип Бернулли неэффективен на холостом ходу или медленной работе, а также в очень маленьких карбюраторах двигателей самых маленьких моделей. Двигатели небольших моделей имеют ограничения потока перед форсунками, чтобы уменьшить давление, достаточное для всасывания топлива в воздушный поток. Точно так же холостые и медленно работающие форсунки больших карбюраторов расположены после дроссельной заслонки, где давление частично снижается за счет вязкого сопротивления, а не по принципу Бернулли. Самым распространенным устройством обогащения смеси для запуска холодных двигателей был дроссель, работающий по тому же принципу.

Силовой клапан

При работе с открытой дроссельной заслонкой более богатая смесь обеспечивает большую мощность, предотвращает детонацию и охлаждает двигатель. Обычно это решается с помощью подпружиненного «силового клапана», который закрывается за счет вакуума двигателя. Когда дроссельная заслонка открывается, разрежение уменьшается, и пружина открывает клапан, пропуская больше топлива в основной контур. В двухтактных двигателях работа силового клапана обратна нормальной: он обычно «включен», а при заданных оборотах «выключен». Он активируется на высоких оборотах, чтобы расширить диапазон оборотов двигателя, извлекая выгоду из тенденции двухтактного двигателя к моментальному увеличению оборотов, когда смесь обеднена.

В качестве альтернативы силовому клапану в карбюраторе можно использовать дозирующую штангу или систему повышающей штанги для обогащения топливной смеси в условиях высокой нагрузки. Такие системы были созданы компанией Carter Carburetor в 1950-х годах для первых двух трубок Вентури своих четырехцилиндровых карбюраторов, а повышающие стержни широко использовались в большинстве 1-, 2- и 4-цилиндровых карбюраторов Carter вплоть до окончания производства в 1950-х годах. 1980-е годы. Повышающие стержни сужены на нижнем конце, который переходит в главные дозирующие форсунки. Верхушки штоков соединены с вакуумным поршнем и/или механическим приводом, который поднимает штоки из основных жиклеров при открытии дроссельной заслонки (механический привод) и/или при падении вакуума в коллекторе (вакуумный поршень). Когда повышающий шток опускается в главный жиклер, он ограничивает подачу топлива. Когда повышающий стержень поднимается из жиклера, через него может пройти больше топлива. Таким образом, количество подаваемого топлива согласуется с переходными потребностями двигателя. В некоторых 4-камерных карбюраторах дозирующие стержни используются только на двух первичных трубках Вентури, но некоторые используют их как на первичном, так и на вторичном контурах, как в Rochester Quadrajet.

Ускорительный насос

Большая инерция жидкого бензина по сравнению с воздухом означает, что если резко открыть дроссельную заслонку, поток воздуха будет увеличиваться быстрее, чем поток топлива, вызывая временное «обедненное» состояние, при котором двигатель « спотыкаться» при ускорении (противоположное тому, что обычно предполагается при открытии дроссельной заслонки). Это устраняется использованием небольшого механического насоса, обычно плунжерного или диафрагменного типа, приводимого в действие дроссельной заслонкой, который проталкивает небольшое количество бензина через жиклер, откуда он впрыскивается в горловину карбюратора. Эта дополнительная порция топлива противодействует переходному режиму обеднения при открытии дроссельной заслонки. Большинство ускорительных насосов тем или иным образом регулируются по объему и/или продолжительности. Со временем уплотнения вокруг движущихся частей насоса изнашиваются, что приводит к снижению производительности насоса; это уменьшение выстрела ускорительного насоса вызывает спотыкание при ускорении до тех пор, пока не будут заменены уплотнения на насосе.

Ускорительный насос также используется для заправки двигателя топливом перед холодным пуском. Чрезмерная заправка, например, неправильно отрегулированный дроссель, может вызвать затопление . Это когда слишком много топлива и недостаточно воздуха для поддержания горения. По этой причине некоторые карбюраторы оснащены механизмом разгрузчика : педаль акселератора удерживается при полностью открытой дроссельной заслонке, пока двигатель прокручивается, разгрузчик держит дроссельную заслонку открытой и впускает лишний воздух, и, в конце концов, лишнее топливо удаляется, и двигатель запускается.

Дроссель

Когда двигатель холодный, топливо испаряется с меньшей готовностью и имеет тенденцию конденсироваться на стенках впускного коллектора, что приводит к нехватке топлива в цилиндрах и затрудняет запуск двигателя; таким образом, для запуска и работы двигателя до его прогрева требуется более богатая смесь (больше топлива к воздуху). Более богатая смесь легче воспламеняется.

Для подачи дополнительного топлива обычно используется дроссель ; это устройство, ограничивающее поток воздуха на входе в карбюратор, перед трубкой Вентури. При наличии этого ограничения в цилиндре карбюратора создается дополнительный вакуум, который подает дополнительное топливо через основную дозирующую систему в дополнение к топливу, поступающему из контуров холостого хода и холостого хода. Это обеспечивает обогащение смеси, необходимое для поддержания работы двигателя при низких температурах.

Кроме того, воздушная заслонка соединена с кулачком ( кулачок быстрого холостого хода ) или другим подобным устройством, которое предотвращает полное закрытие дроссельной заслонки во время работы воздушной заслонки. Это заставляет двигатель работать на холостом ходу на более высоких оборотах. Быстрый холостой ход помогает двигателю быстро прогреться и обеспечивает более стабильный холостой ход в холодном состоянии за счет увеличения потока воздуха во впускной системе, что помогает лучше распылять холодное топливо.

В старых автомобилях с карбюратором воздушная заслонка управлялась тросом, подсоединенным к ручке на приборной панели, управляемой водителем. В большинстве карбюраторных автомобилей выпуска с середины 19Начиная с 60-х годов (середина 1950-х годов в США) он обычно автоматически управляется термостатом с биметаллической пружиной, которая подвергается воздействию тепла двигателя. Это тепло может передаваться термостату воздушной заслонки посредством простой конвекции, через охлаждающую жидкость двигателя или через воздух, нагретый выхлопными газами. Более поздние конструкции используют тепло двигателя только косвенно: датчик определяет тепло двигателя и изменяет электрический ток на небольшой нагревательный элемент, который воздействует на биметаллическую пружину, контролируя ее натяжение, тем самым контролируя воздушную заслонку. А 9Разгрузчик воздушной заслонки 0005 представляет собой рычажное устройство, которое заставляет воздушную заслонку открываться против ее пружины, когда акселератор транспортного средства перемещается до конца его хода. Это положение позволяет очистить «залитый» двигатель, чтобы он запустился.

Некоторые карбюраторы не имеют воздушной заслонки, вместо нее используется контур обогащения смеси или обогатитель . Обычно используемые на небольших двигателях, особенно мотоциклах, обогатители работают, открывая вторичный топливный контур под дроссельными клапанами. Эта схема работает точно так же, как схема холостого хода, и когда она включена, она просто подает дополнительное топливо, когда дроссельная заслонка закрыта.

Классические британские мотоциклы с карбюраторами с боковой тягой и дроссельной заслонкой использовали другой тип «устройства холодного запуска», называемый «щекотателем». Это просто подпружиненный стержень, который при нажатии вручную толкает поплавок вниз и позволяет лишнему топливу заполнить поплавковую камеру и затопить впускной тракт. Если «щекотку» удерживали слишком долго, она также заливала карбюратор снаружи и картер под ним и, следовательно, представляла опасность возгорания.

Прочие элементы

На взаимодействие между каждым контуром также могут влиять различные механические соединения или соединения с давлением воздуха, а также чувствительные к температуре и электрические компоненты. Они вводятся по таким причинам, как реакция, топливная экономичность или контроль автомобильных выбросов. Различные воздухозаборники (часто выбираемые из точно откалиброванного диапазона, аналогично форсункам) позволяют воздуху поступать в различные части топливных каналов для улучшения подачи и испарения топлива. В комбинацию карбюратора и коллектора могут быть включены дополнительные усовершенствования, такие как некоторая форма нагрева для облегчения испарения топлива, например, ранний испаритель топлива.

Подача топлива

Поплавковая камера

Карбюраторы Holley «Visi-Flo» модели № 1904 1950-х годов, заводские установки с прозрачными стеклянными колбами.

Для обеспечения готовой смеси карбюратор имеет «поплавковую камеру» (или «чашу»), которая содержит количество топлива при давлении, близком к атмосферному, готовое к использованию. Этот резервуар постоянно пополняется топливом, подаваемым топливным насосом. Правильный уровень топлива в баке поддерживается с помощью поплавка, управляющего впускным клапаном, очень похоже на то, что используется в туалетных бачках. По мере израсходования топлива поплавок опускается, открывая впускной клапан и пропуская топливо. По мере повышения уровня топлива поплавок поднимается и закрывает впускной клапан. Уровень топлива, поддерживаемый в поплавковой камере, обычно можно отрегулировать либо с помощью установочного винта, либо с помощью чего-то грубого, например, согнув рычаг, к которому подключен поплавок. Обычно это критическая регулировка, и правильная регулировка указывается линиями, вписанными в окно на поплавковой камере, или измерением того, насколько далеко поплавок висит ниже верхней части карбюратора в разобранном виде, или аналогичным образом. Поплавки могут быть изготовлены из разных материалов, например, из листовой латуни, запаянной в полую форму, или из пластика; полые поплавки могут создавать небольшие утечки, а пластиковые поплавки могут со временем стать пористыми и потерять плавучесть; в любом случае поплавок не будет плавать, уровень топлива будет слишком высоким, и двигатель не будет нормально работать, пока поплавок не будет заменен. Сам клапан изнашивается по бокам из-за его движения в своем «сидении» и в конечном итоге попытается закрыться под углом и, таким образом, не сможет полностью перекрыть подачу топлива; опять же, это вызовет чрезмерный расход топлива и плохую работу двигателя. И наоборот, когда топливо испаряется из поплавковой камеры, оно оставляет после себя осадок, осадок и лаки, которые забивают каналы и могут мешать работе поплавка. Это особенно проблема для автомобилей, которые эксплуатируются только часть года и оставляются с заполненными поплавковыми камерами в течение нескольких месяцев; доступны коммерческие присадки стабилизатора топлива, которые уменьшают эту проблему.

Обычно специальные вентиляционные трубки позволяют воздуху выходить из камеры по мере ее заполнения или поступать по мере ее опорожнения, поддерживая атмосферное давление в поплавковой камере; они обычно доходят до горловины карбюратора. Размещение этих вентиляционных трубок может иметь решающее значение для предотвращения выплескивания топлива из них в карбюратор, и иногда они модифицируются с помощью более длинных трубок. Обратите внимание, что это оставляет топливо при атмосферном давлении, и поэтому оно не может попасть в горловину, которая находится под давлением нагнетателя, установленного выше по потоку; в таких случаях для работы весь карбюратор должен находиться в герметичной герметичной коробке. Это не обязательно в установках, где карбюратор установлен перед нагнетателем, который по этой причине является более частой системой. Однако это приводит к тому, что нагнетатель заполняется сжатой топливно-воздушной смесью с сильной тенденцией к взрыву в случае обратного запуска двигателя; этот тип взрыва часто наблюдается в дрэг-рейсинге, который по соображениям безопасности теперь включает выпускные пластины для сброса давления на впускном коллекторе, отрывные болты, крепящие нагнетатель к коллектору, и улавливающие осколки баллистические нейлоновые одеяла, окружающие нагнетатели.

Если двигатель должен работать в любом положении (например, цепная пила), поплавковая камера не работает. Вместо этого используется диафрагменная камера. Гибкая диафрагма образует одну сторону топливной камеры и устроена таким образом, что по мере того, как топливо всасывается в двигатель, диафрагма вдавливается внутрь под давлением окружающего воздуха. Мембрана соединена с игольчатым клапаном, и при движении внутрь она открывает игольчатый клапан, пропуская больше топлива, тем самым пополняя топливо по мере его расходования. По мере пополнения топлива диафрагма выдвигается за счет давления топлива и небольшой пружины, закрывая игольчатый клапан. Достигнуто сбалансированное состояние, при котором уровень топлива в резервуаре остается постоянным при любом положении.

Несколько цилиндров карбюратора

Холли модель #2280 2-цилиндровый карбюратор

Двигатель Colombo Type 125 «Testa Rossa» в Ferrari 250TR Spyder 1961 года с шестью двухкамерными карбюраторами Weber, впускающими воздух через 12 воздушных рожков; один индивидуально регулируемый ствол для каждого цилиндра.

В то время как базовые карбюраторы имеют только одну трубку Вентури, многие карбюраторы имеют более одной трубки Вентури или «ствола». Конфигурации с двумя и четырьмя стволами обычно используются для обеспечения более высокого расхода воздуха при большом объеме двигателя. Многоствольные карбюраторы могут иметь неидентичные первичный и вторичный цилиндры разных размеров и откалиброваны для подачи разных воздушно-топливных смесей; они могут приводиться в действие рычажным механизмом или вакуумом двигателя «прогрессивным» образом, так что вторичные стволы не начинают открываться до тех пор, пока первичные не откроются почти полностью. Это желательная характеристика, которая максимизирует поток воздуха через первичный ствол (стволы) на большинстве скоростей двигателя, тем самым максимизируя «сигнал» давления от трубки Вентури, но уменьшает ограничение воздушного потока на высоких скоростях за счет увеличения площади поперечного сечения для большего воздушного потока. Эти преимущества могут быть не важны в высокопроизводительных приложениях, где работа с частичной дроссельной заслонкой не имеет значения, а первичные и вторичные первичные и вторичные дроссели могут открываться одновременно для простоты и надежности; кроме того, двигатели V-образной конфигурации с двумя рядами цилиндров, питаемыми от одного карбюратора, могут быть оснащены двумя идентичными цилиндрами, каждый из которых питает один ряд цилиндров. В широко распространенной комбинации V8 и 4-цилиндрового карбюратора часто есть два основных и два дополнительных цилиндра.

Несколько карбюраторов могут быть установлены на одном двигателе, часто с последовательной связью; четыре двухкамерных карбюратора часто можно было увидеть на высокопроизводительных американских двигателях V8, а несколько четырехкамерных карбюраторов теперь часто можно увидеть на двигателях с очень высокими характеристиками. Также использовалось большое количество небольших карбюраторов (см. Фото), хотя такая конфигурация может ограничивать максимальный поток воздуха через двигатель из-за отсутствия общего воздухозаборника; с отдельными впускными трактами не все цилиндры одновременно всасывают воздух при вращении коленчатого вала двигателя. ^[3]

Регулировка карбюратора

Слишком много топлива в топливно-воздушной смеси называется слишком богатой, и недостаточное количество топлива слишком бедной. Смесь обычно регулируется одним или несколькими игольчатыми клапанами на автомобильном карбюраторе или управляемым пилотом рычагом на поршневых самолетах (поскольку смесь зависит от плотности воздуха (высоты). Соотношение воздуха и бензина (стехиометрическое) составляет 14,7:1, что означает, что на каждую единицу веса бензина будет израсходовано 14,7 единиц воздуха. Стехиометрическая смесь различна для различных видов топлива, кроме бензина.

Способы проверки регулировки смеси карбюратора включают: измерение содержания оксида углерода, углеводородов и кислорода в выхлопных газах с помощью газоанализатора или непосредственное наблюдение за цветом пламени в камере сгорания через специальную свечу зажигания со стеклянным корпусом (продается под названием «Colortune») для этой цели. Цвет пламени при стехиометрическом горении описывается как «бунзеново-синий», переходящий в желтый, если смесь богатая, и беловато-голубой, если смесь слишком бедная.

О смеси также можно судить после запуска двигателя по состоянию и цвету свечей зажигания: черные, сухие, покрытые сажей свечи указывают на слишком богатую смесь, налеты от белого до светло-серого цвета на свечах указывают на бедную смесь. Правильный цвет должен быть коричневато-серым.

В начале 1980-х многие автомобили американского рынка использовали специальные карбюраторы с «обратной связью», которые могли изменять базовую смесь в ответ на сигналы датчика кислорода в выхлопных газах. В основном они использовались для экономии затрат (поскольку они работали достаточно хорошо, чтобы соответствовать требованиям по выбросам 1980-х годов, и были основаны на существующих конструкциях карбюраторов), но в конечном итоге исчезли, поскольку падение цен на оборудование и ужесточение стандартов выбросов сделали впрыск топлива стандартным элементом.

Каталитические карбюраторы

Каталитический карбюратор смешивает пары топлива с водой и воздухом в присутствии нагретых катализаторов, таких как никель или платина. Это разлагает топливо на метан, спирты и другие более легкие виды топлива. Оригинальный каталитический карбюратор был введен, чтобы фермеры могли использовать модифицированный и обогащенный керосин для тракторов. Армия США также с большим успехом использовала каталитические карбюраторы во время Второй мировой войны, в кампании в пустыне Северной Африки.

Хотя каталитические карбюраторы поступили в продажу в начале 1930-х годов два основных фактора ограничивали их широкое использование в общественных местах. Во-первых, добавление присадок в товарный бензин делало его непригодным для использования в двигателях с каталитическими карбюраторами. Тетраэтилсвинец был введен в 1932 году для повышения устойчивости бензина к детонации двигателя, что позволило использовать более высокие степени сжатия. Во-вторых, экономическое преимущество использования керосина перед бензином исчезло в 1930-х годах, устранив основное преимущество каталитического карбюратора.

См. также

• Топливо
• Бензин
• Двигатель внутреннего сгорания
• Карл Бенц

Примечания

1. ↑ Answers.com, карбюратор. Проверено 24 ноября 2008 г.
2. ↑ Энциклопедия мировой биографии (Томсон Гейл, 2005).
3. ↑ Джефф Хиббард и Рон Сешнс, Baja Bugs & Buggies (Тусон, Аризона: HP Books, 1982, ISBN 0895861860).

Ссылки

Ссылки ISBN поддерживают NWE за счет реферальных сборов

• Эйрд, Forbes и Малкольм Элстон. 1997. Производительность карбюратора : как настроить и изменить. Моторбуки серии PowerTech. Оцеола, Висконсин: Издательство Motorbooks International. ISBN 0760304211.
• Legg, AK 1995. Руководство по карбюратору Haynes Weber. Серия руководств по ремонту автомобилей Haynes . Sparkford Nr Yeovil, Сомерсет, Великобритания: паб Haynes. Группа. ISBN 156392157X.
• Ньютон, Том. 1999. Как работают автомобили. Вальехо, Калифорния: Black Apple Press. ISBN 0966862309.
• Popular Mechanics Полное руководство по уходу за автомобилем. 2005. Нью-Йорк: Hearst Books. ISBN 978-1588164391.

Внешние ссылки

Все ссылки получены 10 января 2017 г.

• Патенты на рыбный карбюратор.

Авторы

Энциклопедия Нового Света писатели и редакторы переписали и дополнили статью Википедии
в соответствии со стандартами New World Encyclopedia . Эта статья соответствует условиям лицензии Creative Commons CC-by-sa 3.0 (CC-by-sa), которая может использоваться и распространяться с надлежащим указанием авторства. Кредит должен соответствовать условиям этой лицензии, которая может ссылаться как на Энциклопедия Нового Света участников и самоотверженных добровольных участников Фонда Викимедиа. Чтобы процитировать эту статью, щелкните здесь, чтобы просмотреть список допустимых форматов цитирования. История более ранних вкладов википедистов доступна исследователям здесь:

• Карбюратор  ^{история}

История этой статьи с момента ее импорта в New World Encyclopedia :

• История «Карбюратора»

Примечание. На использование отдельных изображений, которые лицензируются отдельно, могут распространяться некоторые ограничения.

Карбюратор — Энциклопедия Нового Света

Bendix-Technico (Stromberg) 1-цилиндровый карбюратор с нисходящим потоком, модель BXUV-3, с номенклатурой.

Карбюратор (североамериканское написание) или карбюратор (написание Содружества) представляет собой устройство, которое смешивает воздух и топливо (обычно бензин) для двигателя внутреннего сгорания. Карбюратор должен обеспечивать правильную топливно-воздушную смесь для широкого диапазона условий работы двигателя, температур, атмосферного давления и центробежных сил, сохраняя при этом низкий уровень выбросов выхлопных газов. Для правильной работы во всех этих условиях большинство карбюраторов содержат сложный набор механизмов, поддерживающих несколько различных режимов работы, называемых 9.0009 цепи .

Содержание

• 1 Этимология
• 2 История и развитие
• 3 Принцип работы
  • 3.1 Основы
  • 3.2 Цепь холостого хода
  • 3. 3 Главный контур открытой дроссельной заслонки
  • 3.4 Силовой клапан
  • 3.5 Ускорительный насос
  • Дроссель 3,6
  • 3.7 Прочие элементы
• 4 Подача топлива
  • 4.1 Поплавковая камера
• 5 Несколько цилиндров карбюратора
• 6 Регулировка карбюратора
• 7 Каталитические карбюраторы
• 8 См. также
• 9 Примечания
• 10 Каталожные номера
• 11 Внешние ссылки
• 12 кредитов

Карбюратор в просторечии называется carb (в Северной Америке и Великобритании) или carby (в основном в Австралии).

Этимология

Слово carburetor происходит от французского carbure , означающего «карбид». ^[1] «Карбюратор» означает комбинирование с углеродом. В химии топлива этот термин конкретно означает объединение (газа) с летучими углеводородами для увеличения доступной энергии топлива.

История и развитие

Карбюратор был изобретен Карлом Бенцем в 1885 году ^[2] и запатентован в 1886 году. Очевидно, он также был изобретен венгерскими инженерами Яношем Чонкой и Донатом Банки в 1893 году. Фредерик Уильям Ланчестер из Бирмингема, Англия раньше экспериментировал с фитильным карбюратором в автомобилях. В 1896, Фредерик и его брат построили первый в Англии автомобиль с бензиновым двигателем, с одноцилиндровым двигателем внутреннего сгорания мощностью 5 л.с. (4 кВт) с цепным приводом. Недовольные характеристиками и мощностью, в следующем году они переделали двигатель в двухцилиндровую горизонтально-оппозитную версию, используя его новую конструкцию карбюратора с фитилем. Эта версия преодолела 1000 миль (1600 км) в 1900 году, успешно включив карбюратор как важный шаг вперед в автомобильной технике.

Карбюраторы были обычным способом подачи топлива почти для всех бензиновых двигателей вплоть до конца 1980-х годов, когда впрыск топлива стал предпочтительным методом подачи топлива в автомобилях. На рынке США последними автомобилями, проданными широкой публике с карбюратором, были Oldsmobile Custom Cruiser 1990 года и Buick Estate Wagon. До 1991 года полицейский перехватчик Ford Crown Victoria, оснащенный двигателем объемом 351 дюйм³ (5,8 л), имел четырехкамерный карбюратор Autolite. Внедорожник Jeep Grand Wagoneer с двигателем 360ci (5,9L) Двигатель AMC поставлялся с двух- или четырехкамерным карбюратором. Последним легким грузовиком с карбюратором был Isuzu 1994 года выпуска. В других странах автомобили Lada, построенные в Самарской области Российской Федерации, использовали карбюраторы до 1996 года.

В большинстве мотоциклов по-прежнему используются карбюраторы из-за более низкой стоимости и проблем с откликом дроссельной заслонки при раннем впрыске. Однако с 2005 года многие новые модели были представлены с впрыском топлива. Карбюраторы по-прежнему используются в небольших двигателях, а также в старых или специализированных автомобилях, например, предназначенных для гонок серийных автомобилей.

Принцип работы

Карбюратор работает по принципу Бернулли: чем быстрее движется воздух, тем ниже его статическое давление и выше динамическое давление. Рычаг дроссельной заслонки (акселератора) напрямую не управляет потоком жидкого топлива. Вместо этого он приводит в действие карбюраторные механизмы, которые измеряют поток воздуха, поступающего в двигатель. Скорость этого потока и, следовательно, его давление определяют количество топлива, всасываемого в воздушный поток.

Когда карбюраторы используются в самолетах с поршневыми двигателями, необходимы специальные конструкции и функции для предотвращения нехватки топлива во время перевернутого полета. В более поздних двигателях использовалась ранняя форма впрыска топлива, известная как карбюратор высокого давления.

Большинство двигателей с карбюратором (в отличие от двигателей с впрыском топлива) имеют один карбюратор, хотя в некоторых двигателях используется несколько карбюраторов. В старых двигателях использовались карбюраторы с восходящим потоком воздуха, когда воздух входит снизу карбюратора и выходит через верхнюю часть. Это имело то преимущество, что никогда не «затопляло» двигатель, поскольку любые капли жидкого топлива выпадали из карбюратора, а не во впускной коллектор; он также позволял использовать воздухоочиститель с масляной ванной, где масляная лужа под сетчатым элементом под карбюратором всасывается в сетку, а воздух всасывается через покрытую маслом сетку; это была эффективная система во времена, когда не существовало бумажных воздушных фильтров.

Начиная с конца 1930-х годов, карбюраторы с нисходящим потоком воздуха были самым популярным типом для использования в автомобилях в Соединенных Штатах. В Европе карбюраторы с боковой тягой заменили нисходящие, поскольку свободное пространство в моторном отсеке уменьшилось, а использование карбюратора типа SU (и аналогичных агрегатов других производителей) увеличилось. В некоторых небольших винтовых авиационных двигателях по-прежнему используется конструкция карбюратора с восходящим потоком, но во многих используются более современные конструкции, такие как карбюратор Bing ^(TM) с постоянной скоростью (CV).

Основы

Карбюратор в основном состоит из открытой трубы, «горловины» или «бочки», через которую воздух проходит во впускной коллектор двигателя. Труба имеет форму Вентури: она сужается в сечении, а затем снова расширяется, заставляя воздушный поток увеличивать скорость в самой узкой части. Ниже трубки Вентури находится дроссельная заслонка, называемая дроссельной заслонкой, — вращающийся диск, который можно повернуть торцом к воздушному потоку, чтобы почти не ограничивать поток, или можно повернуть так, чтобы он (почти) полностью перекрыл поток. воздуха. Этот клапан регулирует поток воздуха через горловину карбюратора и, таким образом, количество воздушно-топливной смеси, которую система подает, тем самым регулируя мощность и скорость двигателя. Дроссельная заслонка связана, как правило, через трос или механическую связь стержней и шарниров (или, реже, с помощью пневматической связи) с педалью акселератора на автомобиле или эквивалентным органом управления на других транспортных средствах или оборудовании.

Топливо подается в воздушный поток через маленькие отверстия в самой узкой части трубки Вентури. Поток топлива в ответ на определенное падение давления в трубке Вентури регулируется с помощью точно откалиброванных отверстий, называемых форсунками, в топливном тракте.

Трубка Вентури может быть фиксированной или регулируемой:

• Карбюратор с фиксированной трубкой Вентури : Изменение скорости воздуха в трубке Вентури изменяет поток топлива. Эта архитектура используется в большинстве карбюраторов с нисходящим потоком на американских и некоторых японских автомобилях.
• Карбюратор Variable-Venturi : Отверстие топливного жиклера регулируется золотником (что одновременно изменяет поток воздуха). В карбюраторах с «постоянной депрессией» это делается поршнем с вакуумным приводом, соединенным с конической иглой, которая скользит внутри топливного жиклера. Существует более простая версия, чаще всего встречающаяся на небольших мотоциклах и мотоциклах для бездорожья, где ползун и игла напрямую контролируются положением дроссельной заслонки. Эти типы карбюраторов обычно оснащены ускорительными насосами, чтобы компенсировать определенный недостаток этой конструкции.

Контур холостого хода

Когда дроссельная заслонка немного приоткрывается из полностью закрытого положения, дроссельная заслонка открывает дополнительные отверстия для подачи топлива за дроссельной заслонкой, где имеется область низкого давления, создаваемая дроссельной заслонкой, блокирующей поток воздуха; они позволяют протекать большему количеству топлива, а также компенсируют снижение вакуума, возникающего при открытии дроссельной заслонки, тем самым сглаживая переход к измерению расхода топлива через обычно открытый контур дроссельной заслонки.

Главный контур открытой дроссельной заслонки

По мере того как дроссельная заслонка постепенно открывается, разрежение в коллекторе уменьшается, поскольку меньше ограничивается воздушный поток, уменьшая поток через контуры холостого хода и холостого хода. Именно здесь вступает в игру форма Вентури горловины карбюратора из-за принципа Бернулли. Вентури увеличивает скорость воздуха, и эта высокая скорость и, следовательно, низкое давление всасывают топливо в воздушный поток через сопло или сопла, расположенные в центре трубки Вентури. Иногда один или несколько дополнительных 9Ускоритель Вентури 0005 размещен коаксиально внутри первичной трубки Вентури для усиления эффекта.

Когда дроссельная заслонка закрыта, поток воздуха через трубку Вентури падает до тех пор, пока пониженное давление не станет недостаточным для поддержания этого расхода топлива, и контур холостого хода снова включится, как описано выше.

Принцип Бернулли, который обусловлен импульсом жидкости, является доминирующим эффектом для больших отверстий и больших скоростей потока, но поскольку поток жидкости в малых масштабах и с низкими скоростями (низкое число Рейнольдса) определяется вязкостью, принцип Бернулли неэффективен на холостом ходу или медленной работе, а также в очень маленьких карбюраторах двигателей самых маленьких моделей. Двигатели небольших моделей имеют ограничения потока перед форсунками, чтобы уменьшить давление, достаточное для всасывания топлива в воздушный поток. Точно так же холостые и медленно работающие форсунки больших карбюраторов расположены после дроссельной заслонки, где давление частично снижается за счет вязкого сопротивления, а не по принципу Бернулли. Самым распространенным устройством обогащения смеси для запуска холодных двигателей был дроссель, работающий по тому же принципу.

Силовой клапан

При работе с открытой дроссельной заслонкой более богатая смесь обеспечивает большую мощность, предотвращает детонацию и охлаждает двигатель. Обычно это решается с помощью подпружиненного «силового клапана», который закрывается за счет вакуума двигателя. Когда дроссельная заслонка открывается, разрежение уменьшается, и пружина открывает клапан, пропуская больше топлива в основной контур. В двухтактных двигателях работа силового клапана обратна нормальной: он обычно «включен», а при заданных оборотах «выключен». Он активируется на высоких оборотах, чтобы расширить диапазон оборотов двигателя, извлекая выгоду из тенденции двухтактного двигателя к моментальному увеличению оборотов, когда смесь обеднена.

В качестве альтернативы силовому клапану в карбюраторе можно использовать дозирующую штангу или систему повышающей штанги для обогащения топливной смеси в условиях высокой нагрузки. Такие системы были созданы компанией Carter Carburetor в 1950-х годах для первых двух трубок Вентури своих четырехцилиндровых карбюраторов, а повышающие стержни широко использовались в большинстве 1-, 2- и 4-цилиндровых карбюраторов Carter вплоть до окончания производства в 1950-х годах. 1980-е годы. Повышающие стержни сужены на нижнем конце, который переходит в главные дозирующие форсунки. Верхушки штоков соединены с вакуумным поршнем и/или механическим приводом, который поднимает штоки из основных жиклеров при открытии дроссельной заслонки (механический привод) и/или при падении вакуума в коллекторе (вакуумный поршень). Когда повышающий шток опускается в главный жиклер, он ограничивает подачу топлива. Когда повышающий стержень поднимается из жиклера, через него может пройти больше топлива. Таким образом, количество подаваемого топлива согласуется с переходными потребностями двигателя. В некоторых 4-камерных карбюраторах дозирующие стержни используются только на двух первичных трубках Вентури, но некоторые используют их как на первичном, так и на вторичном контурах, как в Rochester Quadrajet.

Ускорительный насос

Большая инерция жидкого бензина по сравнению с воздухом означает, что если резко открыть дроссельную заслонку, поток воздуха будет увеличиваться быстрее, чем поток топлива, вызывая временное «обедненное» состояние, при котором двигатель « спотыкаться» при ускорении (противоположное тому, что обычно предполагается при открытии дроссельной заслонки). Это устраняется использованием небольшого механического насоса, обычно плунжерного или диафрагменного типа, приводимого в действие дроссельной заслонкой, который проталкивает небольшое количество бензина через жиклер, откуда он впрыскивается в горловину карбюратора. Эта дополнительная порция топлива противодействует переходному режиму обеднения при открытии дроссельной заслонки. Большинство ускорительных насосов тем или иным образом регулируются по объему и/или продолжительности. Со временем уплотнения вокруг движущихся частей насоса изнашиваются, что приводит к снижению производительности насоса; это уменьшение выстрела ускорительного насоса вызывает спотыкание при ускорении до тех пор, пока не будут заменены уплотнения на насосе.

Ускорительный насос также используется для заправки двигателя топливом перед холодным пуском. Чрезмерная заправка, например, неправильно отрегулированный дроссель, может вызвать затопление . Это когда слишком много топлива и недостаточно воздуха для поддержания горения. По этой причине некоторые карбюраторы оснащены механизмом разгрузчика : педаль акселератора удерживается при полностью открытой дроссельной заслонке, пока двигатель прокручивается, разгрузчик держит дроссельную заслонку открытой и впускает лишний воздух, и, в конце концов, лишнее топливо удаляется, и двигатель запускается.

Дроссель

Когда двигатель холодный, топливо испаряется с меньшей готовностью и имеет тенденцию конденсироваться на стенках впускного коллектора, что приводит к нехватке топлива в цилиндрах и затрудняет запуск двигателя; таким образом, для запуска и работы двигателя до его прогрева требуется более богатая смесь (больше топлива к воздуху). Более богатая смесь легче воспламеняется.

Для подачи дополнительного топлива обычно используется дроссель ; это устройство, ограничивающее поток воздуха на входе в карбюратор, перед трубкой Вентури. При наличии этого ограничения в цилиндре карбюратора создается дополнительный вакуум, который подает дополнительное топливо через основную дозирующую систему в дополнение к топливу, поступающему из контуров холостого хода и холостого хода. Это обеспечивает обогащение смеси, необходимое для поддержания работы двигателя при низких температурах.

Кроме того, воздушная заслонка соединена с кулачком ( кулачок быстрого холостого хода ) или другим подобным устройством, которое предотвращает полное закрытие дроссельной заслонки во время работы воздушной заслонки. Это заставляет двигатель работать на холостом ходу на более высоких оборотах. Быстрый холостой ход помогает двигателю быстро прогреться и обеспечивает более стабильный холостой ход в холодном состоянии за счет увеличения потока воздуха во впускной системе, что помогает лучше распылять холодное топливо.

В старых автомобилях с карбюратором воздушная заслонка управлялась тросом, подсоединенным к ручке на приборной панели, управляемой водителем. В большинстве карбюраторных автомобилей выпуска с середины 19Начиная с 60-х годов (середина 1950-х годов в США) он обычно автоматически управляется термостатом с биметаллической пружиной, которая подвергается воздействию тепла двигателя. Это тепло может передаваться термостату воздушной заслонки посредством простой конвекции, через охлаждающую жидкость двигателя или через воздух, нагретый выхлопными газами. Более поздние конструкции используют тепло двигателя только косвенно: датчик определяет тепло двигателя и изменяет электрический ток на небольшой нагревательный элемент, который воздействует на биметаллическую пружину, контролируя ее натяжение, тем самым контролируя воздушную заслонку. А 9Разгрузчик воздушной заслонки 0005 представляет собой рычажное устройство, которое заставляет воздушную заслонку открываться против ее пружины, когда акселератор транспортного средства перемещается до конца его хода. Это положение позволяет очистить «залитый» двигатель, чтобы он запустился.

Некоторые карбюраторы не имеют воздушной заслонки, вместо нее используется контур обогащения смеси или обогатитель . Обычно используемые на небольших двигателях, особенно мотоциклах, обогатители работают, открывая вторичный топливный контур под дроссельными клапанами. Эта схема работает точно так же, как схема холостого хода, и когда она включена, она просто подает дополнительное топливо, когда дроссельная заслонка закрыта.

Классические британские мотоциклы с карбюраторами с боковой тягой и дроссельной заслонкой использовали другой тип «устройства холодного запуска», называемый «щекотателем». Это просто подпружиненный стержень, который при нажатии вручную толкает поплавок вниз и позволяет лишнему топливу заполнить поплавковую камеру и затопить впускной тракт. Если «щекотку» удерживали слишком долго, она также заливала карбюратор снаружи и картер под ним и, следовательно, представляла опасность возгорания.

Прочие элементы

На взаимодействие между каждым контуром также могут влиять различные механические соединения или соединения с давлением воздуха, а также чувствительные к температуре и электрические компоненты. Они вводятся по таким причинам, как реакция, топливная экономичность или контроль автомобильных выбросов. Различные воздухозаборники (часто выбираемые из точно откалиброванного диапазона, аналогично форсункам) позволяют воздуху поступать в различные части топливных каналов для улучшения подачи и испарения топлива. В комбинацию карбюратора и коллектора могут быть включены дополнительные усовершенствования, такие как некоторая форма нагрева для облегчения испарения топлива, например, ранний испаритель топлива.

Подача топлива

Поплавковая камера

Карбюраторы Holley «Visi-Flo» модели № 1904 1950-х годов, заводские установки с прозрачными стеклянными колбами.

Для обеспечения готовой смеси карбюратор имеет «поплавковую камеру» (или «чашу»), которая содержит количество топлива при давлении, близком к атмосферному, готовое к использованию. Этот резервуар постоянно пополняется топливом, подаваемым топливным насосом. Правильный уровень топлива в баке поддерживается с помощью поплавка, управляющего впускным клапаном, очень похоже на то, что используется в туалетных бачках. По мере израсходования топлива поплавок опускается, открывая впускной клапан и пропуская топливо. По мере повышения уровня топлива поплавок поднимается и закрывает впускной клапан. Уровень топлива, поддерживаемый в поплавковой камере, обычно можно отрегулировать либо с помощью установочного винта, либо с помощью чего-то грубого, например, согнув рычаг, к которому подключен поплавок. Обычно это критическая регулировка, и правильная регулировка указывается линиями, вписанными в окно на поплавковой камере, или измерением того, насколько далеко поплавок висит ниже верхней части карбюратора в разобранном виде, или аналогичным образом. Поплавки могут быть изготовлены из разных материалов, например, из листовой латуни, запаянной в полую форму, или из пластика; полые поплавки могут создавать небольшие утечки, а пластиковые поплавки могут со временем стать пористыми и потерять плавучесть; в любом случае поплавок не будет плавать, уровень топлива будет слишком высоким, и двигатель не будет нормально работать, пока поплавок не будет заменен. Сам клапан изнашивается по бокам из-за его движения в своем «сидении» и в конечном итоге попытается закрыться под углом и, таким образом, не сможет полностью перекрыть подачу топлива; опять же, это вызовет чрезмерный расход топлива и плохую работу двигателя. И наоборот, когда топливо испаряется из поплавковой камеры, оно оставляет после себя осадок, осадок и лаки, которые забивают каналы и могут мешать работе поплавка. Это особенно проблема для автомобилей, которые эксплуатируются только часть года и оставляются с заполненными поплавковыми камерами в течение нескольких месяцев; доступны коммерческие присадки стабилизатора топлива, которые уменьшают эту проблему.

Обычно специальные вентиляционные трубки позволяют воздуху выходить из камеры по мере ее заполнения или поступать по мере ее опорожнения, поддерживая атмосферное давление в поплавковой камере; они обычно доходят до горловины карбюратора. Размещение этих вентиляционных трубок может иметь решающее значение для предотвращения выплескивания топлива из них в карбюратор, и иногда они модифицируются с помощью более длинных трубок. Обратите внимание, что это оставляет топливо при атмосферном давлении, и поэтому оно не может попасть в горловину, которая находится под давлением нагнетателя, установленного выше по потоку; в таких случаях для работы весь карбюратор должен находиться в герметичной герметичной коробке. Это не обязательно в установках, где карбюратор установлен перед нагнетателем, который по этой причине является более частой системой. Однако это приводит к тому, что нагнетатель заполняется сжатой топливно-воздушной смесью с сильной тенденцией к взрыву в случае обратного запуска двигателя; этот тип взрыва часто наблюдается в дрэг-рейсинге, который по соображениям безопасности теперь включает выпускные пластины для сброса давления на впускном коллекторе, отрывные болты, крепящие нагнетатель к коллектору, и улавливающие осколки баллистические нейлоновые одеяла, окружающие нагнетатели.

Если двигатель должен работать в любом положении (например, цепная пила), поплавковая камера не работает. Вместо этого используется диафрагменная камера. Гибкая диафрагма образует одну сторону топливной камеры и устроена таким образом, что по мере того, как топливо всасывается в двигатель, диафрагма вдавливается внутрь под давлением окружающего воздуха. Мембрана соединена с игольчатым клапаном, и при движении внутрь она открывает игольчатый клапан, пропуская больше топлива, тем самым пополняя топливо по мере его расходования. По мере пополнения топлива диафрагма выдвигается за счет давления топлива и небольшой пружины, закрывая игольчатый клапан. Достигнуто сбалансированное состояние, при котором уровень топлива в резервуаре остается постоянным при любом положении.

Несколько цилиндров карбюратора

Холли модель #2280 2-цилиндровый карбюратор

Двигатель Colombo Type 125 «Testa Rossa» в Ferrari 250TR Spyder 1961 года с шестью двухкамерными карбюраторами Weber, впускающими воздух через 12 воздушных рожков; один индивидуально регулируемый ствол для каждого цилиндра.

В то время как базовые карбюраторы имеют только одну трубку Вентури, многие карбюраторы имеют более одной трубки Вентури или «ствола». Конфигурации с двумя и четырьмя стволами обычно используются для обеспечения более высокого расхода воздуха при большом объеме двигателя. Многоствольные карбюраторы могут иметь неидентичные первичный и вторичный цилиндры разных размеров и откалиброваны для подачи разных воздушно-топливных смесей; они могут приводиться в действие рычажным механизмом или вакуумом двигателя «прогрессивным» образом, так что вторичные стволы не начинают открываться до тех пор, пока первичные не откроются почти полностью. Это желательная характеристика, которая максимизирует поток воздуха через первичный ствол (стволы) на большинстве скоростей двигателя, тем самым максимизируя «сигнал» давления от трубки Вентури, но уменьшает ограничение воздушного потока на высоких скоростях за счет увеличения площади поперечного сечения для большего воздушного потока. Эти преимущества могут быть не важны в высокопроизводительных приложениях, где работа с частичной дроссельной заслонкой не имеет значения, а первичные и вторичные первичные и вторичные дроссели могут открываться одновременно для простоты и надежности; кроме того, двигатели V-образной конфигурации с двумя рядами цилиндров, питаемыми от одного карбюратора, могут быть оснащены двумя идентичными цилиндрами, каждый из которых питает один ряд цилиндров. В широко распространенной комбинации V8 и 4-цилиндрового карбюратора часто есть два основных и два дополнительных цилиндра.

Несколько карбюраторов могут быть установлены на одном двигателе, часто с последовательной связью; четыре двухкамерных карбюратора часто можно было увидеть на высокопроизводительных американских двигателях V8, а несколько четырехкамерных карбюраторов теперь часто можно увидеть на двигателях с очень высокими характеристиками. Также использовалось большое количество небольших карбюраторов (см. Фото), хотя такая конфигурация может ограничивать максимальный поток воздуха через двигатель из-за отсутствия общего воздухозаборника; с отдельными впускными трактами не все цилиндры одновременно всасывают воздух при вращении коленчатого вала двигателя. ^[3]

Регулировка карбюратора

Слишком много топлива в топливно-воздушной смеси называется слишком богатой, и недостаточное количество топлива слишком бедной. Смесь обычно регулируется одним или несколькими игольчатыми клапанами на автомобильном карбюраторе или управляемым пилотом рычагом на поршневых самолетах (поскольку смесь зависит от плотности воздуха (высоты). Соотношение воздуха и бензина (стехиометрическое) составляет 14,7:1, что означает, что на каждую единицу веса бензина будет израсходовано 14,7 единиц воздуха. Стехиометрическая смесь различна для различных видов топлива, кроме бензина.

Способы проверки регулировки смеси карбюратора включают: измерение содержания оксида углерода, углеводородов и кислорода в выхлопных газах с помощью газоанализатора или непосредственное наблюдение за цветом пламени в камере сгорания через специальную свечу зажигания со стеклянным корпусом (продается под названием «Colortune») для этой цели. Цвет пламени при стехиометрическом горении описывается как «бунзеново-синий», переходящий в желтый, если смесь богатая, и беловато-голубой, если смесь слишком бедная.

О смеси также можно судить после запуска двигателя по состоянию и цвету свечей зажигания: черные, сухие, покрытые сажей свечи указывают на слишком богатую смесь, налеты от белого до светло-серого цвета на свечах указывают на бедную смесь. Правильный цвет должен быть коричневато-серым.

В начале 1980-х многие автомобили американского рынка использовали специальные карбюраторы с «обратной связью», которые могли изменять базовую смесь в ответ на сигналы датчика кислорода в выхлопных газах. В основном они использовались для экономии затрат (поскольку они работали достаточно хорошо, чтобы соответствовать требованиям по выбросам 1980-х годов, и были основаны на существующих конструкциях карбюраторов), но в конечном итоге исчезли, поскольку падение цен на оборудование и ужесточение стандартов выбросов сделали впрыск топлива стандартным элементом.

Каталитические карбюраторы

Каталитический карбюратор смешивает пары топлива с водой и воздухом в присутствии нагретых катализаторов, таких как никель или платина. Это разлагает топливо на метан, спирты и другие более легкие виды топлива. Оригинальный каталитический карбюратор был введен, чтобы фермеры могли использовать модифицированный и обогащенный керосин для тракторов. Армия США также с большим успехом использовала каталитические карбюраторы во время Второй мировой войны, в кампании в пустыне Северной Африки.

Хотя каталитические карбюраторы поступили в продажу в начале 1930-х годов два основных фактора ограничивали их широкое использование в общественных местах. Во-первых, добавление присадок в товарный бензин делало его непригодным для использования в двигателях с каталитическими карбюраторами. Тетраэтилсвинец был введен в 1932 году для повышения устойчивости бензина к детонации двигателя, что позволило использовать более высокие степени сжатия. Во-вторых, экономическое преимущество использования керосина перед бензином исчезло в 1930-х годах, устранив основное преимущество каталитического карбюратора.

См. также

• Топливо
• Бензин
• Двигатель внутреннего сгорания
• Карл Бенц

Примечания

1. ↑ Answers.com, карбюратор. Проверено 24 ноября 2008 г.
2. ↑ Энциклопедия мировой биографии (Томсон Гейл, 2005).
3. ↑ Джефф Хиббард и Рон Сешнс, Baja Bugs & Buggies (Тусон, Аризона: HP Books, 1982, ISBN 0895861860).

Ссылки

Ссылки ISBN поддерживают NWE за счет реферальных сборов

• Эйрд, Forbes и Малкольм Элстон. 1997. Производительность карбюратора : как настроить и изменить. Моторбуки серии PowerTech. Оцеола, Висконсин: Издательство Motorbooks International. ISBN 0760304211.
• Legg, AK 1995. Руководство по карбюратору Haynes Weber. Серия руководств по ремонту автомобилей Haynes . Sparkford Nr Yeovil, Сомерсет, Великобритания: паб Haynes. Группа. ISBN 156392157X.
• Ньютон, Том. 1999. Как работают автомобили. Вальехо, Калифорния: Black Apple Press. ISBN 0966862309.
• Popular Mechanics Полное руководство по уходу за автомобилем. 2005. Нью-Йорк: Hearst Books. ISBN 978-1588164391.

Внешние ссылки

Все ссылки получены 10 января 2017 г.

• Патенты на рыбный карбюратор.
