Элементы подвески автомобиля: что это, для чего нужна, устройство и неполадки :: Autonews

Содержание

Подвеска автомобиля – назначение, общее устройство, типы подвесок

Подвеска автомобиля предназначена для обеспечения упругой связи между колесами и кузовом автомобиля за счет восприятия действующих сил и гашения колебаний.

Подвеска входит в состав ходовой части автомобиля.

Подвеска автомобиля включает направляющий и упругий элементы, гасящее устройство, стабилизатор поперечной устойчивости, опору колеса, а также элементы крепления.

Направляющие элементы обеспечивают соединения и передачу сил на кузов автомобиля. Направляющие элементы определяют характер перемещения колес относительно кузова автомобиля. В качестве направляющих элементов используются всевозможные рычаги: продольные, поперечные, сдвоенные и др.

Упругий элемент воспринимает нагрузки от неровности дороги, накапливает полученную энергию и передает ее кузову автомобиля. различают металлические и неметаллические упругие элементы. Металлические упругие элементы представлены пружиной, рессорой и торсионом.

В подвесках легковых автомобилей широко используются витые пружины, изготовленные из стального стержня круглого сечения. Пружина может иметь постоянную и переменную жесткость. Цилиндрическая пружина, как правило, постоянной жесткости. Изменение формы пружины (применение металлического прутка переменного сечения) позволяет достичь переменной жесткости.

Листовая рессора применяется на грузовых автомобилях. Торсион представляет собой металлический упругий элемент, работающий на скручивание.

К неметаллическим относятся резиновые, пневматические и гидропневматические упругие элементы. Резиновые упругие элементы (буферы, отбойники) используются дополнительно к металлическим упругим элементам.

Работа пневматических упругих элементов основана на упругих свойствах сжатого воздуха. Они обеспечивают высокую плавность хода и возможность поддержания определенной величины дорожного просвета.

Гидропневматический упругий элемент представлен специальной камерой, заполненной газом и рабочей жидкостью, разделенных эластичной перегородкой.

Гасящее устройство (амортизатор) предназначено для уменьшения амплитуды колебаний кузова автомобиля, вызванных работой упругого элемента. работа амортизатора основана на гидравлическом сопротивлении, возникающем при протекании жидкости из одной полости цилиндра в другую через калибровочные отверстия (клапаны).

Различают следующие конструкции амортизаторов: однотрубные (один цилиндр) и двухтрубные (два цилиндра). Двухтрубные амортизаторы короче однотрубных, имеют большую область применения, поэтому шире используются на автомобиле.

У однотрубных амортизаторов рабочая и компенсационная полости расположены в одном цилиндре. Изменение объема рабочей жидкости, вызванные температурными колебаниями, компенсируются за счет объема газовой полости.

Двухтрубный амортизатор включает две, расположенные одна в другой, трубы. Внутренняя труба образует рабочий цилиндр, а внешняя — компенсационную полость.

В ряде конструкций амортизаторов предусмотрена возможность изменения демпфирующих свойств:

  • ручная регулировка клапанов перед установкой амортизатора на автомобиль;
  • применение электромагнитных клапанов с изменяемой площадью калибровочных отверстий;
  • изменение вязкости рабочей жидкости за счет воздействия электромагнитного поля.

Стабилизатор поперечной устойчивости противодействует увеличению крена при повороте за счет перераспределения веса по колесам автомобиля. Стабилизатор представляет собой упругую штангу, соединенную через стойки с элементами подвески. Стабилизатор может устанавливаться на переднюю и заднюю ось.

Опора колеса (для передней оси — поворотный кулак) воспринимает усилия от колеса и распределяет их на другие элементы подвески (рычаги, амортизатор).

Элементы подвески соединяются между собой и с кузовом автомобиля с помощью элементов крепления. В подвеске используются, в основном, три вида креплений:жесткое болтовое соединение, соединение с помощью эластичных элементов (резино-металлические втулки, сайлент-блоки) и шаровой шарнир (шаровая опора).

Эластичные элементы используются для присоединения элементов подвески к кузову и в отдельных случаях к опоре колеса. Соединение с кузовом осуществляется через подрамник. Эластичные элементы гасят вибрации определенной частоты и, тем самым, снижают уровень шума в подвеске.

Шаровой опорой называется вид шарнирного соединения, который за счет степени свободы обеспечивает правильную геометрию поворота ведущих колес. Шаровая опора устанавливается на нижнем рычаге передней подвески, а также на конце тяги рулевого механизма. Для удобства эксплуатации шаровые опоры делают съемными.

В зависимости от конструкции направляющих элементов различают два типа подвески — независимая и зависимая.

Зависимая подвеска объединяет колеса жесткой балкой, и образует так называемый мост автомобиля. Перемещение одного из колес в поперечной плоскости передается другому колесу. Зависимая подвеска вследствие своей простоты имеет высокую надежность.

В независимой подвеске связь между колесами отсутствует. Колеса перемещаются в поперечной плоскости независимо друг от друга, чем достигается значительное снижение неподрессоренных масс и повышение плавности хода. На современных легковых автомобилях независимая подвеска используется в качестве основной конструкции передней и задней подвесок.

Различают следующие виды независимых подвесок: на двойных поперечных рычагах, МакФерсон, на продольных рычагах, многорычажная, торсионная.

В качестве задней подвески автомобиля используется подвеска на продольных рычагах. Остальные виды подвесок могут использоваться как на передней, так и на задней оси автомобиля. Наибольшее распространение на легковых автомобилях получили: на передней оси – подвеска МакФерсон, на задней оси – многорычажная подвеска.

На некоторых внедорожных автомобилях и автомобилях премиум-класса устанавливается пневматическая подвеска, в которой используются пневматические упругие элементы. Особое место в конструкции подвесок занимает гидропневматическая подвеска, разработанная фирмой Citroen. Конструкция пневматической и гидропневматической подвески построена на известных типах подвесок.

В настоящее время многие автопроизводители оборудуют свои автомобили активной подвеской. Разновидностью активной подвески является т.н. адаптивная подвеска, в которой предусмотрено автоматическое регулирование демпфирующей способности амортизаторов.





виды, устройство и принцип работы

Подвеска – как много в этом звуке… Во всех смыслах. Что что, а звучать она умеет. В зависимости от конструкции, подвеска может быть простой, а может иметь сложнейшую конструкцию. Точно так же она может быть и надежной, и наоборот, «сыпаться» после каждой тысячи километров.

За время своего существования подвеска автомобиля прошла огромный эволюционный путь. Когда-то рессорная система считалась верхом прогресса, а сегодня конструкцию современных подвесок можно можно сравнить с произведением искусства – настолько это совершенные, сложные и дорогие устройства.

Содержание

  1. Назначение и устройство подвески автомобиля
  2. Принцип работы подвесок автомобиля
  3. Классификация подвесок
  4. Зависимая
  5. Независимая
  6. Полунезависимая
  7. Пневматическая
  8. Торсионная
  9. Рессорная
  10. Гидравлическая
  11. МакФерсон
  12. Многорычажная
  13. Электромагнитная (магнитная)
  14. Заключение

Назначение и устройство подвески автомобиля

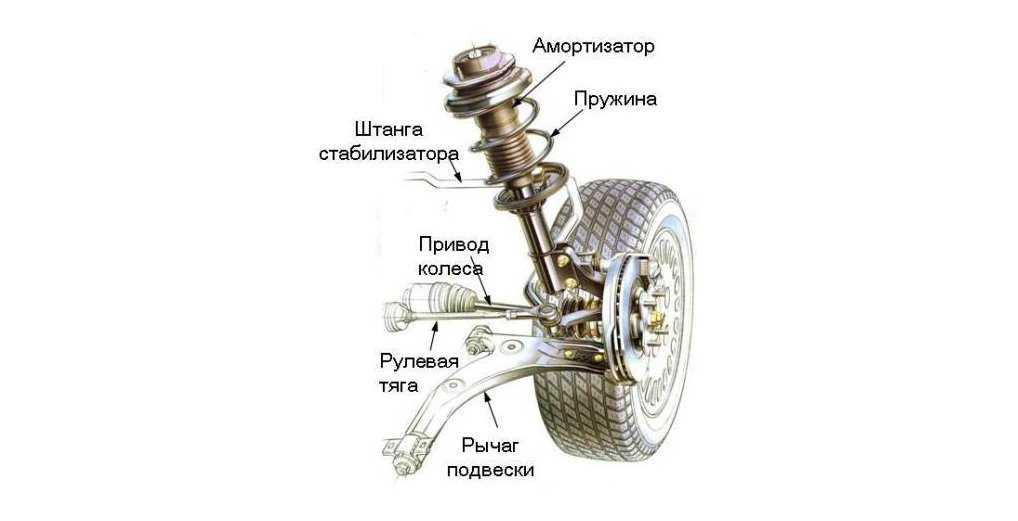

Устройство подвески автомобиля

Итак, каково назначение автомобильной подвески? Она, как и ее далекие предшественники, устанавливаемые еще в конные экипажи, предназначена для того, чтобы сделать передвижение более комфортным и безопасным. Упругие элементы подвески демпфируют удары, толчки и вибрацию, которые сопровождает любую поездку по любой дороге.

Однако одним только комфортом задачи подвески не ограничиваются. Вторая ее функция – помощь при маневрах. Сложность конструкции подвески зачастую обусловлена именно этой причиной: инженеры пытаются еще добавить устойчивости, управляемости, безопасности автомобилю.

И, наконец, современная подвеска здорово помогает тормозить, поглощая инерцию движения вперед. По качеству торможения иногда можно определить, как настроена и насколько функциональна подвеска.

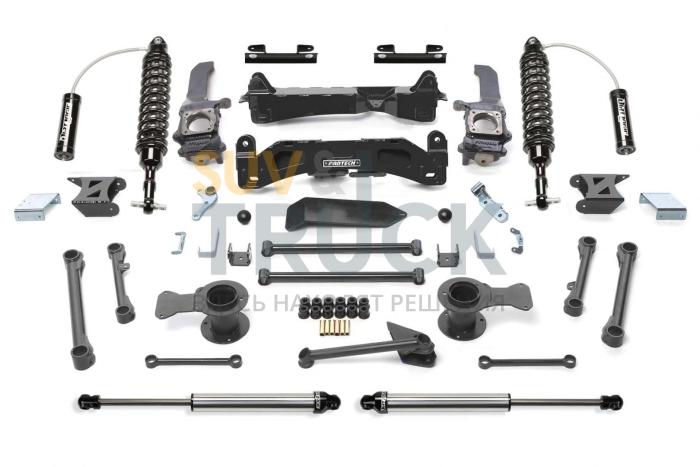

Что входит в устройство подвески? Говоря просто, всё, что находится между колесами и силовой рамой автомобиля. Это всем известные амортизаторы (куда ж без них), пружины, рычаги, тяги, стабилизаторы, шаровые опоры, сайлентблоки и другие элементы. Условно их можно разделить на такие категории:

  1. Все виды пружин, рессор и торсионов относятся к упругим элементам подвески. Их задача – принимать на себя и отпружинивать толчки от езды по неровностям.
  2. Все виды амортизаторов (обычные масляные и газомасляные, пневматические, магнитные) относятся к демпфирующим элементам подвески. Они должны поглощать удары и тряску, не пуская их дальше на кузов автомобиля.
  3. Рычаги, поворотные кулаки, поперечные тяги с это направляющие элементы. Их задача – формировать правильное положение колеса при повороте и движении по прямой. Для разворота колес достаточно рулевого механизма, но для того, чтобы колесо занимало правильное положение во время маневров, нужны элементы подвески.
  4. Сайлентблоки, шаровые опоры и другие мелкие резинометаллические детали нужны не только для скрепления между собой всех элементов подвески, но и для частичного смягчения вибрации и ударов.
  5. Стабилизатор поперечной устойчивости, как понятно из названия, предназначен для выравнивания кузова в поворотах, чтобы автомобиль при резких маневрах не заваливался набок.

Принцип работы подвесок автомобиля

Будь это подвеска КамАЗа, Мерседеса или старенькой Оки, принцип ее работы не меняется. И вряд ли изменится в ближайшее время, несмотря на обилие новых инженерных идей.

Основной принцип действия любой подвески заключается в следующем: энергию удара (это попавшее в ямки или наскочившее на камень колесо) преобразовывается в энергию движения отдельных частей подвески. Как это проявляется?

  1. Колесо наехало на камень. Оно приподнялось над плоскостью, по которой катилось, и вместе с ним изменили положение рычаги, поворотный кулак, тяги.
  2. Дальше в дело включается амортизатор: он сжимается, задействуя для этого кинетическую энергию толчка колеса снизу вверх. Одновременно с ним сжимается и пружина, которая до того была в относительно спокойном положении.
  3. Упругое сжатие амортизатора и пружины, перемещение штока, частичное поглощение удара резинометаллическими втулками – всё это гасит удар и не дает ему пройти дальше на силовой каркас машины.
  4. А дальше должна быть «отдача», и ее роль выполняют опять-таки пружины. Распрямляясь, пружина возвращает в исходное положение амортизатор – вот последний шаг, который делает подвеска, сталкиваясь с трудностями.

Конечно, есть и альтернативные виды конструкции, но если разобраться, их принцип работы точно такой же.

Классификация подвесок

Совершенствуя конструкцию автомобильной подвески, инженеры пускались во все тяжкие. Тут тебе и многорычажка, и обычная зависимая балка, и прыгающая подвеска Боуза… И все они нашли своих поклонников и ненавистников. Классификация подвесок уже довольно сложная, поскольку в одном автомобиле могут комбинироваться разные конструктивные особенности и решения.
Что, вы еще не видели прыгающую подвеску?

Зависимая

Работа зависимой подвески

Самая старая конструкция, пришедшая в автомобилестроение их эпохи конных экипажей. Основной ее элемент – жесткая неразрывная ось, которая связывает два колеса, в результате чего они не могут смещаться относительно друг-друга. То есть, если одно колесо наехало на камень, второе отклонится в сторону вместе с ним. Самый простой для понимания вариант – это колёсики в детских машинках, именно так их насаживают на одну ось.

Правда, наши автомобили ушли далеко вперед от игрушечных, поэтому балка (ось), соединяющая два колеса, снабжена амортизаторами, пружинами, поперечными тягами. Однако из всех разновидностей это самая простая, неубиваемая и дешевая подвеска, в которой редко возникают неисправности.

Независимая

Работа независимой подвески

Творение сумрачного немецкого гения. Независимая – потому что каждое колесо движется независимо от второго в паре. То есть, если одно колесо наехало на камень, оно поднимется вместе с рычагами и пружинами со своей стороны, в то время как второе на это не среагирует и не меняет своего положения. Независимая подвеска очень комфортна для пассажиров, но может иметь много отдельных элементов, каждый из который рано или поздно выходит из строя.

Полунезависимая

Работа полунезависимой подвески

Это особый вид подвески с торсионной балкой. В качестве общей оси для двух колес установлена П-образная торсионная (скручивающаяся) балка. Схема ее конструкции дает колесам небольшую степень свободы, поскольку установленная с преднатягом балка слегка «играет», частично гася крены в поворотах.

Пневматическая

Работа пневматической подвески

Она перекочевала в легковые автомобили с тяжелого транспорта. Вместо металлических пружин в ней используются баллоны со сжатым воздухом, которые накачиваются до определенного давления. Давление в баллонах может быть разным, в результате меняются и характеристики подвески. Ставят ее на люксовые автомобили в качестве дополнительной опции.

Торсионная

Работа торсионной подвески

Такой тип подвески в легковых автомобилях встречается редко. Больше подходить для крупногабаритного транспорта. Характерной особенностью в этой подвеске есть использование продольных торсионов, который работает на скручивание, пытаясь выровнять авто при попадании на неровности.

Рессорная

Работа рессорной подвески

Такая подвеска редко используется на легковом транспорте, разве что на некоторых внедорожниках. Зато очень распространенна на грузовых автомобилях и автобусах. Особенность подвески заключается в использовании рессор как демпферной составляющей, для гасения ударов.

Гидравлическая

Гидравлическая подвеска автомобиля — общий вид

Она отличается конструкцией амортизаторов, на которых установлен дополнительный резервуар с гидравлической жидкостью. Если в остальных вариантах подвески амортизаторы – просто скучный утилитарный элемент, в гидравлической подвеске для них открываются новые перспективы. Прежде всего это возможность контролировать высоту клиренса и жесткость реакции подвески. Также она может адаптироваться под манеру вождения и дорожные условия.

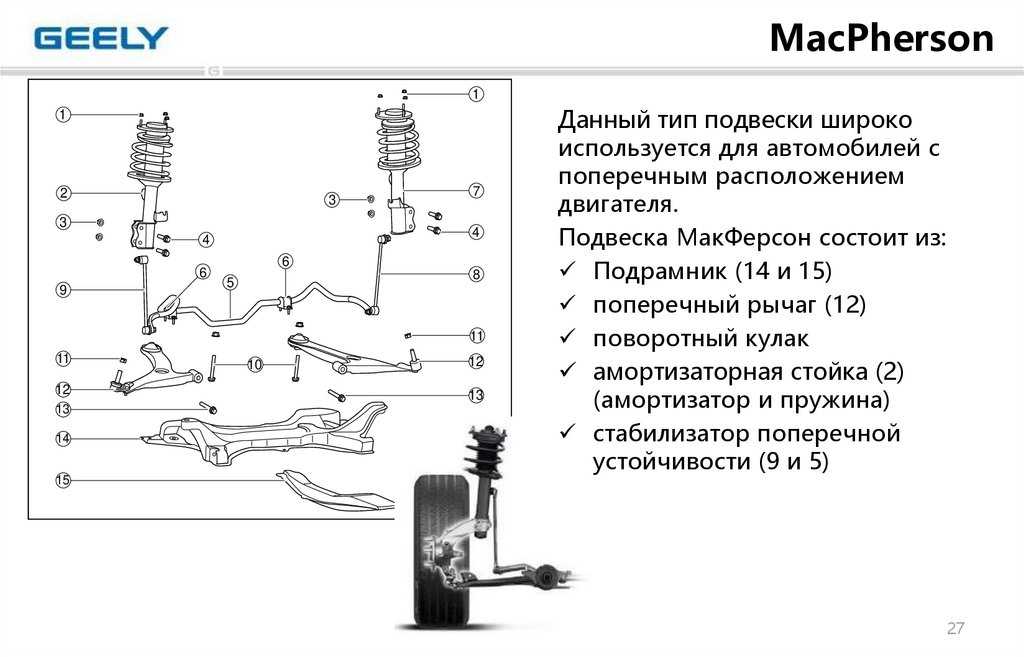

МакФерсон

Устройство подвески МакФерсон

Та же независимая подвеска, на редкость удачная – со стойкой МакФерсон (она же MacPherson, она же качающаяся свеча), благодаря которой удалось избавиться от одного из рычагов. Стойка МакФерсон крепится к ступице колеса и корпусу автомобиля, так что успешно заменяет один из рычагов подвески. В большинстве случаев так делается передняя подвеска.

Особенность стойки не только в точках крепления. Она объединила в одной конструкции амортизатор и пружину, что серьезно экономит место. Кроме того, многие производители выпускают стойку, которая состоит из отдельного амортизационного блока и держателя-«стакана», что серьезно удешевляет техническое обслуживание.

Многорычажная

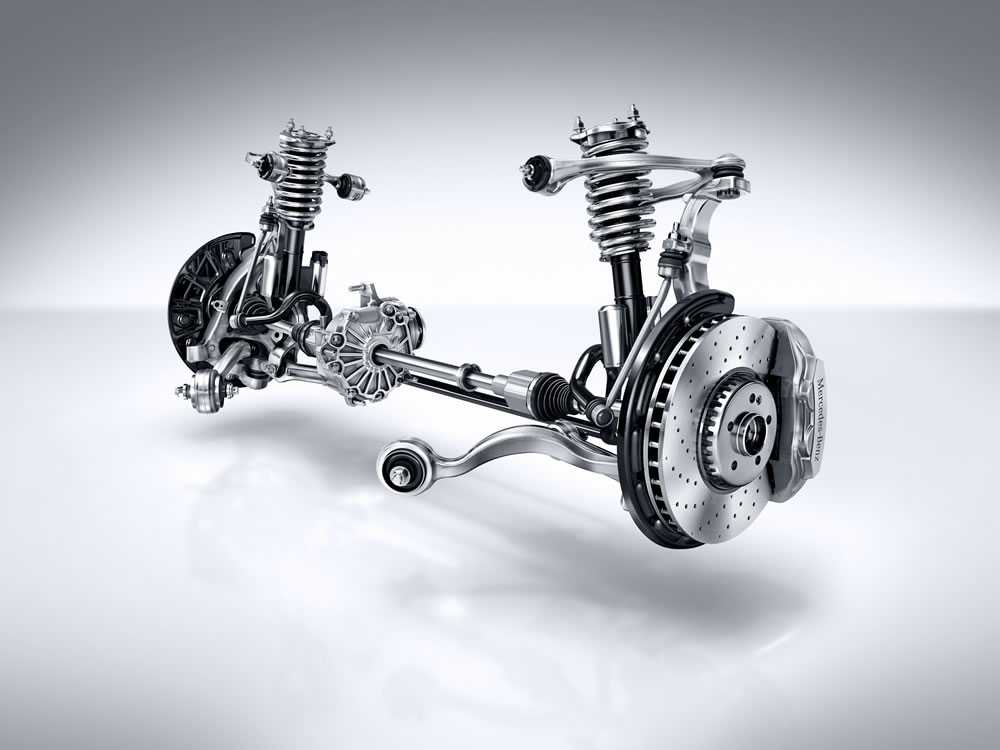

Многорычажная подвеска — общий вид

Одна из самых сложных механических конструкций подвески. В ней на одну ось (в большинстве случаев многорычажка ставится как задняя подвеска) ставится 7-10 продольных и поперечных рычагов, каждый из которых берет на себя определенную функцию во время движения. Соединения между рычагами выполнено с помощью сайлентблоков, которые помогают гасить вибрации и колебания. Такая подвеска, пожалуй, самая мягкая и комфортная, но не дай боже ее чинить…

Электромагнитная (магнитная)

Работа электромагнитного амортизатора

Самый прогрессивный на сегодняшний день вид подвески. Вместо жидкости или воздуха в ней использованы преобразователи с мощными магнитами. По команде от блока управления на магниты подается электричество, благодаря чему электромагнитные амортизаторы меняют жесткость, клиренс автомобиля, управляемость. Если вы хоть раз видели танцующие или прыгающие автомобили, на них точно будет стоять именно электромагнитная подвеска.

Заключение

Это всего лишь краткое описание основных видов подвесок легковых автомобилей. Если разбираться более глубоко, есть другие, довольно необычные конструктивные решения. Да и выводы можно сделать неоднозначные, ведь каждый автопроизводитель привносит какие-то свои «фишки» в конструкцию подвески. Зато потребителям предоставляются любые типы подвесок на выбор: мягкие, спортивные, стандартные и эксклюзивные. И это отлично.

7 Запчасти для подвески автомобиля (и их функции)

от Кевина

1 Акции

  • Акция
  • Твит

(обновлена ​​17 ноября 2022 г. )

Система подвески в основном является серией деталей поддерживать автомобиль при движении по дороге. Это компоненты, которые позволяют вашему автомобилю совершать повороты при вращении рулевого колеса и поглощать удары при проезде неровностей или выбоин.

В современных автомобилях буквально сотни деталей, составляющих систему подвески, и все они работают вместе, чтобы обеспечить безопасную и комфортную езду. Но здесь мы рассмотрим самые важные детали подвески автомобиля и их функции.

Если один из этих компонентов выйдет из строя, это вызовет проблемы с управляемостью, комфортом и безопасностью вашего автомобиля.

Связанные: 11 Детали тормозной системы

Содержание

1) Пружины

Винтовые пружины — это компоненты системы подвески, которые поглощают удары при проезде неровностей или ям на дороге. В некоторых моделях автомобилей для этого вместо пружин используются металлические стержни.

Но в большинстве автомобилей есть пружины, которые гнутся при ударе. Таким образом, водитель и пассажиры не ощущают столько удара, сколько сидят в салоне.

2) Колеса/шины

Колеса и шины являются внешними компонентами подвески. Шины, в частности, очень важны, потому что они являются единственными частями, которые касаются земли во время движения автомобиля.

Каждый раз, когда вы наезжаете на кочку или выбоину, наибольшая нагрузка приходится на шины. Кроме того, ваши действия при торможении, прохождении поворотов и ускорении также оказывают большое влияние на ваши шины. Если ваши шины протекают, имеют или не имеют надлежащего протектора, это будет мешать плавности вашего вождения.

Связано с этим:  Лучшие бренды шин для любого сезона

3) Амортизаторы

Амортизаторы работают вместе с пружинами, чтобы уменьшить воздействие ударов и выбоин. Несмотря на то, что технически пружины поглощают удар, именно амортизаторы поддерживают пружины, уменьшая их движение.

Таким образом, автомобиль не будет прыгать вверх и вниз, как сумасшедший, после того, как вы наедете на кочку. Внутри амортизаторов находится густое масло. Если бы он вытекал, это могло бы вызвать проблемы с другими частями системы подвески.

4) Стержни/рычаги

Имеется несколько стержней, которые соединяют различные компоненты системы подвески вместе. Это металлические соединения, которые очень прочны и должны служить в течение всего срока службы автомобиля.

Единственный реальный случай, когда стержень может выйти из строя, это если вы попадете в аварию и в результате он получит повреждение.

См. также: Признаки неисправности наконечника поперечной рулевой тяги

5) Шарниры/подшипники/втулки

Эти компоненты удерживают тяги в соединении с более крупными компонентами. Не только это, но и такие детали, как подшипники и втулки, позволяют некоторым компонентам выполнять скользящие и крутящие действия. Смазка также не часто требуется.

Однако втулки подвески могут быстро изнашиваться, если они сделаны из резины. Суставы также могут со временем стать слишком свободными. Вот почему, если у вас когда-нибудь возникнут проблемы с системой подвески, скорее всего, это один из мелких шарниров, подшипников или втулок.

6) Система рулевого управления

Система рулевого управления не может быть непосредственным компонентом системы подвески, но они работают вместе, заставляя колеса вращаться. Рычаги, рулевые тяги, шарниры, колеса и другие компоненты в той или иной степени контролируются системой рулевого управления.

Когда вы поворачиваете руль, колеса под вашим автомобилем поворачиваются синхронно с вращательными движениями.

7) Рама

Рама, пожалуй, самый большой компонент системы подвески. По сути, это структурный скелет, который несет вес и нагрузку всего транспортного средства, включая его компоненты.

Хотя он помогает поддерживать кузов и двигатель автомобиля, этому способствуют и другие компоненты системы подвески.

Задайте вопрос, получите ответ как можно скорее!

Как работает автомобильная подвеска | Как работает

«»

Вся мощность, вырабатываемая двигателем автомобиля, бесполезна, если водитель не может управлять автомобилем. Вот где в дело вступает система подвески автомобиля. Bicanski на Pixnio

Когда люди думают о характеристиках автомобиля, они обычно думают о мощности, крутящем моменте и ускорении с нуля до 60. Но вся мощность, вырабатываемая поршневым двигателем, бесполезна, если водитель не может управлять автомобилем. Вот почему автомобильные инженеры обратили свое внимание на систему подвески практически сразу после освоения четырехтактного двигателя внутреннего сгорания.

Работа подвески автомобиля заключается в том, чтобы максимизировать трение между шинами и дорожным покрытием, обеспечить устойчивость рулевого управления при хорошей управляемости и обеспечить комфорт пассажиров. В этой статье мы рассмотрим, как работают автомобильные подвески, как они развивались с годами и куда движется конструкция подвесок в будущем.

Объявление

Если бы дорога была идеально ровной, без неровностей, подвески были бы не нужны. Но дороги далеко не ровные. Даже на недавно вымощенных автомагистралях есть незначительные дефекты, которые могут взаимодействовать с колесами автомобиля. Именно эти несовершенства прикладывают силы к колесам. Согласно законам движения Ньютона, все силы имеют звездная величина и направление . Выбоины на дороге заставляют колесо двигаться вверх и вниз перпендикулярно поверхности дороги. Величина, конечно, зависит от того, попадает ли колесо в гигантскую шишку или крошечное пятнышко. В любом случае, автомобильное колесо испытывает вертикальное ускорение при прохождении через несовершенство.

«»

Подвеска вашего автомобиля максимизирует трение между шинами и дорогой и обеспечивает устойчивость рулевого управления.

© 2018 HowStuffWorks

Без промежуточной конструкции вся вертикальная энергия колеса передается на раму, которая движется в том же направлении. В такой ситуации шины могут полностью потерять контакт с дорогой. Затем под действием нисходящей силы тяжести шины могут снова удариться о поверхность дороги. Что вам нужно, так это система, которая будет поглощать энергию колеса с вертикальным ускорением, позволяя раме и кузову двигаться без помех, в то время как шины будут двигаться по неровностям дороги.

Изучение сил, действующих на движущийся автомобиль, называется динамика транспортного средства , и вам необходимо понять некоторые из этих понятий, чтобы понять, почему вообще необходима подвеска. Большинство автомобильных инженеров рассматривают динамику движущегося автомобиля с двух точек зрения:

  1. Плавность хода : способность автомобиля сглаживать неровную дорогу
  2. Управляемость : способность автомобиля безопасно ускоряться, тормозить и поворачивать

Эти две характеристики можно далее описать тремя важными принципами — изоляция дороги , устойчивость на дороге и прохождение поворотов . В таблице ниже описаны эти принципы и то, как инженеры пытаются решить проблемы, уникальные для каждого из них.

«»

В этой таблице описывается изоляция дороги, сцепление с дорогой и повороты дороги.

© 2018 HowStuffWorks

Подвеска автомобиля с ее различными компонентами обеспечивает все описанные решения.

Давайте посмотрим на части типичной подвески, переходя от общей картины шасси к отдельным компонентам, из которых собственно состоит подвеска.

Реклама

Содержание

  1. Детали подвески автомобиля
  2. Амортизаторы: Амортизаторы
  3. Амортизаторы: стойки и стабилизаторы поперечной устойчивости
  4. Типы подвески: передняя
  5. Типы подвески: Задняя
  6. Специализированные подвески: Baja Bug
  7. Специализированные подвески: гонщики Формулы-1
  8. Специализированные подвески: Hot Rods

Детали подвески автомобиля

Подвеска автомобиля фактически является частью шасси, которое включает в себя все важные системы, расположенные под кузовом автомобиля. К этим системам относятся:

  • Рама : конструктивный несущий компонент, поддерживающий двигатель и кузов автомобиля, которые, в свою очередь, опираются на подвеску
  • Система подвески : установка, поддерживающая вес, поглощающая и амортизирующая удары и помогающая поддерживать контакт с шинами
  • Система рулевого управления : механизм, позволяющий водителю направлять и направлять транспортное средство
  • шины и колеса : компоненты, обеспечивающие движение транспортного средства за счет сцепления и/или трения с дорогой

Таким образом, подвеска является лишь одной из основных систем любого автомобиля.

Advertisement

Имея в виду этот общий обзор, пришло время взглянуть на три основных компонента любой подвески: пружины, амортизаторы и стабилизаторы поперечной устойчивости.

Пружины

Современные пружинные системы основаны на одной из четырех основных конструкций:

  • Винтовые пружины являются наиболее распространенным типом пружин и, по сути, представляет собой усиленный торсионный стержень, намотанный вокруг оси. Винтовые пружины сжимаются и расширяются, чтобы поглощать движение колес.
  • Листовые рессоры состоят из нескольких слоев металла (называемых «листьями»), соединенных вместе, чтобы действовать как единое целое. Листовые рессоры впервые использовались на конных повозках и встречались на большинстве американских автомобилей до 19 века.85. Они до сих пор используются на большинстве грузовиков и большегрузных транспортных средств.
  • Торсионные стержни используют свойства скручивания стального стержня, чтобы обеспечить работу, подобную винтовой пружине. Вот как они работают: один конец стержня крепится к раме автомобиля. Другой конец прикреплен к поперечному рычагу, который действует как рычаг, перемещающийся перпендикулярно торсиону. Когда колесо наезжает на неровность, вертикальное движение передается на поперечный рычаг, а затем, посредством рычажного действия, на торсион. Затем торсион скручивается вдоль своей оси, создавая усилие пружины. Европейские автопроизводители широко использовали эту систему, как и Packard и Chrysler в Соединенных Штатах, на протяжении 19 века.50-х и 1960-х годов.
  • Пневматические амортизаторы состоят из цилиндрической воздушной камеры, расположенной между колесом и кузовом автомобиля, и используют сжимающие свойства воздуха для поглощения вибрации колеса. Сегодня эта технология используется во многих роскошных автомобилях, но на самом деле этой концепции уже более века, и ее можно найти в багги, запряженных лошадьми. Пневматические рессоры той эпохи делались из наполненных воздухом кожаных диафрагм, очень похожих на меха; они были заменены пневматическими рессорами из формованной резины в 1930 с.

В зависимости от того, где в автомобиле расположены рессоры — т. е. между колесами и рамой — инженеры часто считают удобным говорить о подрессоренной массе и неподрессоренной массе .

Пружины: Подрессоренная и неподрессоренная масса

Подрессоренная масса — это масса автомобиля, опирающегося на рессоры, а неподрессоренная масса — это масса между дорогой и пружинами подвески. Жесткость пружин влияет на реакцию подрессоренной массы во время движения автомобиля. Автомобили со слабой подвеской, такие как роскошные автомобили (например, Mercedes-Benz C-Class), могут проглатывать неровности и обеспечивать сверхплавную езду; однако такой автомобиль склонен нырять и приседать во время торможения и ускорения, а также имеет тенденцию к раскачиванию или крену кузова на поворотах. Автомобили с жесткой подвеской, такие как спортивные автомобили (например, Mazda Miata MX-5), менее снисходительны к ухабистым дорогам, но они хорошо минимизируют движения кузова, а это означает, что их можно вести агрессивно даже на поворотах.

Таким образом, хотя пружины сами по себе кажутся простыми устройствами, разработка и внедрение их в автомобиль, чтобы сбалансировать комфорт пассажиров и управляемость, является сложной задачей. И что еще более усложняет ситуацию, пружины сами по себе не могут обеспечить идеально плавную езду. Почему? Потому что пружины отлично поглощают энергию, но плохо рассеивают ее. Для этого требуются другие конструкции, известные как демпферы .

Реклама

Амортизаторы: Амортизаторы

Если нет амортизирующей конструкции , автомобильная пружина растянется и высвободит энергию, которую она поглощает при ударе, с неконтролируемой скоростью. Пружина будет продолжать подпрыгивать со своей собственной частотой до тех пор, пока не будет израсходована вся первоначально вложенная в нее энергия. Подвеска, построенная только на рессорах, обеспечит чрезвычайно резвую езду и, в зависимости от местности, сделает автомобиль неуправляемым.

Введите амортизатор или демпфер, устройство, которое контролирует нежелательное движение пружины посредством процесса, известного как демпфирование . Амортизаторы замедляют и уменьшают величину вибрационных движений, превращая кинетическую энергию движения подвески в тепловую энергию, которая может рассеиваться через гидравлическую жидкость. Чтобы понять, как это работает, лучше всего заглянуть внутрь амортизатора, чтобы увидеть его структуру и функции.

Реклама

Амортизатор представляет собой масляный насос , расположенный между рамой автомобиля и колесами. Верхнее крепление амортизатора соединяется с рамой (т. е. с подрессоренной массой), а нижнее крепление соединяется с осью рядом с колесом (т. е. с неподрессоренной массой). В двухтрубная конструкция , один из самых распространенных типов амортизаторов, верхнее крепление соединяется со штоком поршня, который в свою очередь соединяется с поршнем, который в свою очередь сидит в трубке, заполненной гидравлической жидкостью. Внутренняя трубка известна как напорная трубка, а внешняя трубка известна как резервная трубка. В резервной трубке хранится избыточная гидравлическая жидкость.

Когда колесо автомобиля наталкивается на неровность дороги и вызывает скручивание и раскручивание пружины, энергия пружины передается на амортизатор через верхнюю опору, вниз через шток поршня и в поршень. Отверстия перфорируют поршень и позволяют жидкости просачиваться, когда поршень движется вверх и вниз в напорной трубке. Поскольку отверстия относительно крошечные, через них проходит лишь небольшое количество жидкости под большим давлением. Это замедляет поршень, который, в свою очередь, замедляет пружину.

Амортизаторы работают в два цикла — цикл сжатия и цикл растяжения . Цикл сжатия происходит, когда поршень движется вниз, сжимая гидравлическую жидкость в камере под поршнем. Цикл расширения происходит, когда поршень движется к верхней части напорной трубы, сжимая жидкость в камере над поршнем. Типичный легковой автомобиль или легкий грузовик будет иметь большее сопротивление во время цикла растяжения, чем во время цикла сжатия. Имея это в виду, цикл сжатия управляет движением неподрессоренной массы автомобиля, а цикл растяжения контролирует более тяжелую подрессоренную массу.

Все современные амортизаторы чувствительны к скорости — чем быстрее движется подвеска, тем большее сопротивление оказывает амортизатор. Это позволяет амортизаторам приспосабливаться к дорожным условиям и контролировать все нежелательные движения, которые могут возникнуть в движущемся транспортном средстве, включая отскок, раскачивание, пикирование при торможении и ускорение.

Реклама

Амортизаторы: стойки и стабилизаторы поперечной устойчивости

Другой распространенной демпфирующей конструкцией является стойка — амортизатор, установленный внутри винтовой пружины. Стойки выполняют две функции: выполняют амортизирующую функцию в качестве амортизаторов и обеспечивают структурную поддержку подвески автомобиля. Это означает, что стойки обеспечивают немного больше, чем амортизаторы, которые не поддерживают вес автомобиля — они контролируют только скорость, с которой вес передается в автомобиле, а не сам вес.

Поскольку амортизаторы и стойки очень важны для управления автомобилем, их можно считать важными элементами безопасности. Изношенные амортизаторы и стойки могут привести к чрезмерному переносу веса автомобиля из стороны в сторону и спереди назад. Это снижает способность шины сцепляться с дорогой, а также управляемость и эффективность торможения.

Реклама

Стабилизаторы поперечной устойчивости

Стабилизаторы поперечной устойчивости (также известные как стабилизаторы поперечной устойчивости) используются вместе с амортизаторами или стойками для придания движущемуся автомобилю дополнительной устойчивости. Стабилизатор представляет собой металлический стержень, который охватывает всю ось и эффективно соединяет каждую сторону подвески вместе.

Когда подвеска одного колеса перемещается вверх и вниз, стабилизатор передает движение другому колесу. Это создает более ровную езду, а уменьшает раскачивание автомобиля . В частности, он борется с креном автомобиля на подвеске при поворотах. По этой причине сегодня почти все автомобили оснащены стабилизаторами поперечной устойчивости в качестве стандартного оборудования, хотя, если это не так, комплекты позволяют легко установить стабилизаторы в любое время.

Реклама

Типы подвески: передняя

До сих пор наши обсуждения были сосредоточены на том, как работают пружины и амортизаторы на любом конкретном колесе. Но четыре колеса автомобиля работают вместе в двух независимых системах — два колеса, соединенные передней осью, и два колеса, соединенные задней осью. Это означает, что автомобиль может иметь и обычно имеет разный тип подвески спереди и сзади.

Многое зависит от того, связывает ли колеса жесткая ось или колеса могут двигаться независимо. Прежняя аранжировка известна как зависимая система , в то время как последняя компоновка известна как независимая система . В следующих разделах мы рассмотрим некоторые распространенные типы передней и задней подвески, которые обычно используются в обычных автомобилях.

Объявление

Зависимые передние подвески

Зависимые передние подвески имеют жесткую переднюю ось, соединяющую передние колеса. По сути, это выглядит как прочный стержень под передней частью автомобиля, удерживаемый листовыми рессорами и амортизаторами. Зависимая передняя подвеска, распространенная на грузовиках, не использовалась в обычных автомобилях в течение многих лет.

Независимая передняя подвеска

В этой конфигурации передние колеса могут двигаться независимо. Стойка MacPherson , разработанная Эрлом С. Макферсоном из General Motors в 1947 году, является наиболее широко используемой системой передней подвески, особенно в автомобилях европейского происхождения.

Стойка MacPherson объединяет амортизатор и винтовую пружину в единый блок. Это обеспечивает более компактную и легкую систему подвески, которую можно использовать для автомобилей с передним приводом.

«»

Подвеска на двойных поперечных рычагах на выставке в музее Toyota в Нагое, Япония.

Wikimedia Commons (CC BY SA 4.0)

Подвеска на двойных поперечных рычагах , также известная как подвеска с А-образными рычагами или подвеска с рычагами управления, является еще одним распространенным типом передней независимой подвески.

Хотя существует несколько различных возможных конфигураций, в этой конструкции обычно используются два рычага в форме поперечных рычагов для определения местоположения колеса. На каждом поперечном рычаге, который имеет два положения крепления к раме и одно на колесе, установлен амортизатор и цилиндрическая пружина для поглощения вибраций. Подвеска на двойных поперечных рычагах позволяет лучше контролировать угол развала колес, который описывает степень наклона колес внутрь и наружу. Они также помогают свести к минимуму крен или раскачивание и обеспечивают более стабильное ощущение рулевого управления. Из-за этих характеристик подвеска на двойных поперечных рычагах часто используется на передних колесах больших автомобилей.

Теперь давайте посмотрим на некоторые распространенные задние подвески.

Реклама

Типы подвески: Задняя

Зависимые задние подвески

Если задние колеса автомобиля соединяет неразрезная ось, то подвеска, как правило, достаточно простая — либо на листовой рессоре, либо на винтовой. В прежней конструкции листовые рессоры прижимались непосредственно к ведущему мосту. Концы листовых рессор крепятся непосредственно к раме, а амортизатор крепится к хомуту, удерживающему пружину на оси. В течение многих лет американские производители автомобилей отдавали предпочтение этой конструкции из-за ее простоты.

Та же базовая конструкция может быть достигнута с винтовыми пружинами, заменяющими листы. При этом пружина и амортизатор могут монтироваться как единое целое или как отдельные компоненты. Когда они разделены, пружины могут быть намного меньше, что уменьшает количество места, которое занимает подвеска.

Реклама

Независимая задняя подвеска

Если и передняя, ​​и задняя подвески независимы, то все колеса установлены и подпружинены по отдельности, что в рекламе автомобилей рекламируется как «независимая подвеска четырех колес». Любую подвеску, которую можно использовать на передней части автомобиля, можно использовать и на задней, а версии передних независимых систем, описанных в предыдущем разделе, можно найти на задних осях. Разумеется, в задней части автомобиля отсутствует рулевая рейка — узел, включающий ведущую шестерню и позволяющий колесам поворачиваться из стороны в сторону. Это означает, что задние независимые подвески могут быть упрощенными вариантами передних, хотя основные принципы остаются прежними.

Далее мы рассмотрим подвески специальных автомобилей.

Реклама

Специализированные подвески: Baja Bug

По большей части эта статья была посвящена подвескам основных передне- и заднеприводных автомобилей — автомобилей, которые ездят по обычным дорогам в нормальных условиях вождения. А как насчет подвески специальных автомобилей, таких как хот-роды, гоночные автомобили или экстремальные внедорожники? Хотя подвески специальных автомобилей подчиняются тем же основным принципам, они обеспечивают дополнительные преимущества, уникальные для условий вождения, в которых они должны двигаться. Далее следует краткий обзор конструкции подвески для трех типов специальных автомобилей — Baja Bugs, гоночных болидов Формулы-1 и хот-родов в американском стиле.

Baja Bugs

Volkswagen Beetle, или Жук, суждено было стать фаворитом среди любителей бездорожья. Благодаря низкому центру тяжести и расположению двигателя над задней осью полноприводный Bug справляется с бездорожьем так же, как и с некоторыми полноприводными автомобилями. Конечно, VW Bug не готов к бездорожью с заводской комплектацией. Большинство жуков требуют некоторых модификаций или преобразований, чтобы подготовить их к гонкам в суровых условиях, таких как пустыни Нижней Калифорнии.

Объявление

Одно из самых важных изменений происходит в подвеске. Торсионная подвеска, стандартное оборудование для передней и задней части большинства Bugs в период с 1936 по 1977 год, может быть поднята, чтобы освободить место для тяжелых внедорожных колес и шин. Более длинные амортизаторы заменяют стандартные амортизаторы, чтобы поднять кузов выше и обеспечить максимальный ход колес. В некоторых случаях преобразователи Baja Bug полностью удаляют торсионы и заменяют их несколькими системы койловеров , продукт послепродажного обслуживания, который сочетает в себе пружину и амортизатор в одном регулируемом блоке. Результатом этих модификаций является транспортное средство, которое позволяет колесам перемещаться по вертикали на 20 дюймов (50 сантиметров) или более с каждой стороны. Такой автомобиль может легко перемещаться по пересеченной местности и часто «прыгает» по стиральной доске в пустыне, как камень по воде.

Реклама

Специализированные подвески: гонщики Формулы-1

Гоночный автомобиль Формулы-1 представляет собой вершину автомобильных инноваций и эволюции. Легкие композитные кузова, мощные двигатели V10 и усовершенствованная аэродинамика позволили создать более быстрые, безопасные и надежные автомобили.

Чтобы сделать мастерство пилота ключевым фактором отличия в гонке, к конструкции гоночных автомобилей Формулы-1 применяются строгие правила и требования. Например, правила, регулирующие конструкцию подвески, гласят, что все гонщики Формулы-1 должны иметь обычные пружины, но они не допускают активных подвесок с компьютерным управлением. Для этого автомобили оснащены многорычажной подвеской , в которой используется многорычажный механизм, эквивалентный системе с двойным поперечным рычагом.

Реклама

Напомним, что конструкция с двумя поперечными рычагами использует два рычага управления в форме поперечных рычагов для управления движением вверх и вниз каждого колеса. У каждого рычага есть три монтажных положения — два на раме и одно на ступице колеса — и каждое соединение шарнирно закреплено, чтобы направлять движение колеса. Во всех автомобилях основным преимуществом подвески на двойных поперечных рычагах является контроль . Геометрия рычагов и эластичность соединений дают инженерам полный контроль над углом поворота колеса и другими динамическими характеристиками автомобиля, такими как подъем, приседание и пикирование.

Однако, в отличие от дорожных автомобилей, амортизаторы и винтовые пружины гоночного автомобиля Формулы-1 не крепятся непосредственно к рычагам управления. Вместо этого они ориентированы по длине автомобиля и управляются дистанционно с помощью ряда толкающих и тянущих стержней. Они переводят движения колеса вверх-вниз в возвратно-поступательные движения пружинно-демпферного аппарата.

Реклама

Специализированные подвески: Hot Rods

Эпоха классического американского хот-рода длилась с 1945 примерно до 1965 года. Как и Baja Bugs, классические хот-роды требовали от своих владельцев значительных модификаций. Однако, в отличие от Bugs, которые построены на шасси Volkswagen, хот-роды были построены на множестве старых, часто исторических моделей автомобилей: автомобили, выпущенные до 1945 года, считались идеальным материалом для трансформации хот-родов, потому что их кузова и рамы часто были в хорошей форме. , а их двигатели и трансмиссии нуждались в полной замене. Для энтузиастов хот-родов это было именно то, что они хотели, поскольку это позволяло им устанавливать более надежные и мощные двигатели, такие как Ford V8 с плоской головкой или Chevrolet V8.

Один популярный хот-род был известен как T-bucket , потому что он был основан на Ford Model T. Стандартная передняя подвеска Ford Model T состояла из цельной двутавровой балки переднего моста (зависимая подвеска). , U-образная багги-рессора (листовая рессора) и радиусный стержень в форме поперечного рычага с шариком на заднем конце, который поворачивался в чашке, прикрепленной к трансмиссии.

Advertisement

Инженеры Ford создали модель T для высокой езды с большой амплитудой колебаний подвески, идеальной конструкцией для грубых, примитивных дорог 19-го века. 30 с. Но после Второй мировой войны хот-роддеры начали экспериментировать с более крупными двигателями Cadillac или Lincoln, что означало, что радиусный стержень в форме поперечного рычага больше не применялся. Вместо этого они сняли центральный шар и прикрутили концы поперечного рычага к раме. Эта конструкция « с разрезным поперечным рычагом » снизила переднюю ось примерно на 1 дюйм (2,5 сантиметра) и улучшила управляемость автомобиля.

Чтобы опустить ось более чем на дюйм, потребовалась совершенно новая конструкция, которую предоставила компания Bell Auto. На протяжении 19В 40-х и 1950-х годах Bell Auto предлагала оси с опускаемой трубой , которые опускали автомобиль на целых 5 дюймов (13 сантиметров). Трубчатые оси были изготовлены из гладких стальных труб и сбалансированы по прочности с превосходной аэродинамикой. Стальная поверхность также лучше воспринимала хромирование, чем кованые оси с двутавровой балкой, поэтому хот-роддеры часто предпочитали их и из-за их эстетических качеств.

Однако некоторые энтузиасты хот-родов утверждали, что жесткость трубчатой ​​оси и ее неспособность изгибаться ухудшают ее способность справляться с нагрузками при вождении. Чтобы приспособиться к этому, хот-роддеры представили четырехбалочная подвеска с двумя точками крепления на оси и двумя на раме. В каждой точке крепления концы стержней авиационного типа обеспечивали достаточное движение под любым углом. Результат? Четырехбалочная система улучшила работу подвески в любых условиях вождения.

Для получения дополнительной информации о подвеске автомобиля и смежных темах перейдите по ссылкам ниже.

Реклама

Первоначально опубликовано: 11 мая 2005 г.

Подвеска автомобиля Часто задаваемые вопросы

Что подвеска делает для автомобиля?

Задачей подвески автомобиля является максимальное трение между шинами и дорожным покрытием, обеспечение устойчивости рулевого управления при хорошей управляемости и обеспечение комфорта пассажиров.

Из каких частей состоит подвеска автомобиля?

Подвеска автомобиля фактически является частью шасси, которое включает в себя все важные системы, расположенные под кузовом автомобиля. Эти системы включают в себя:

Рама: конструктивный несущий элемент, поддерживающий двигатель и кузов автомобиля, которые, в свою очередь, опираются на подвеску.
Система подвески: установка, которая поддерживает вес, поглощает и гасит удары и помогает поддерживать контакт с шиной.
Система рулевого управления: механизм, который позволяет водителю вести и направлять транспортное средство.
Шины и колеса: компоненты, обеспечивающие движение автомобиля за счет сцепления и/или трения с дорогой

Как долго служат автомобильные подвески?

Подвеска вашего автомобиля обычно нуждается в ремонте или замене деталей, таких как амортизаторы и стойки, примерно через 50 000 миль.

Что вызывает проблемы с подвеской автомобиля?

Поскольку подвеска автомобиля состоит из множества деталей, в любой части подвески может возникнуть ряд проблем. Как правило, сильные удары и значительные неровности, такие как выбоины или дорожные препятствия, приводят к проблемам с подвеской или ее повреждениям.

Как узнать, повреждена ли подвеска?

Признаки повреждения подвески могут включать занос, рывок во время поворотов, неровную езду, при которой вы чувствуете каждую неровность дороги, и рывки вперед при остановке.

Много дополнительной информации

Статьи по теме

Другие полезные ссылки

  • Автомобильные Библии: полное руководство по подвеске автомобиля
  • Амортизаторы и стойки Monroe Техническая поддержка
  • Samarins.com: Как проверить подвеску и рулевое управление автомобиля при покупке подержанного автомобиля

Источники

  • «Подвеска Bose». Edmunds.com, Внутренняя линия. По состоянию на 26 апреля 2005 г.
  • http://www.cars.com/carsapp/national/?szc Cars.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
