Что такое ЭБУ в машине: функционирование и неполадки

Варианты исполнения автомобилей сегодня существуют самые разные. Бензиновые и дизельные двигатели, различные формы управления, самые непредсказуемые автоматические технологии — все это входит в стандартный комплект даже не самых дорогих представителей современного рынка. Но все новые авто оснащаются так называемым ЭБУ — электронным блоком управления, также известным в народе как бортовой компьютер. В бюджетных автомобилях ЭБУ создает ряд неприятных проблем, которые зачастую связаны с не слишком высоким качеством деталей и регулярным выходом из строя важных элементов блока управления. Часто ЭБУ выходит из строя из-за невозможности нормального управления всеми системами автомобиля. При ремонте ЭБУ важно учитывать все особенности транспорта, его функциональные отличия и конструктивные черты.

Сегодня существует множество видов электронных блоков управления, поэтому говорить о каких-либо общих чертах неполадок не имеет смысла. Тем более, что большинство автомобилей обладают личными детскими проблемами индивидуального типа. Неполадки блока управления могут иметь одну природу, но возникают они по разным причинам в каждом отдельном случае. Стоит помнить о том, что нормальное функционирование ЭБУ возможно при отсутствии влажной среды, прямого попадания воды или физических воздействий на компьютер. Поэтому в некоторых бюджетных авто специалисты даже рекомендуют заменить расположение блока управления на более безопасное место. Правда, это чревато неприятными проблемами в виде полной переделки проводки.

Главные функции и задачи ЭБУ в вашем автомобиле

Начнем с того, что существует множество видов электронных блоков управления, во многих современных автомобилях используются сразу несколько подобных модулей. В самых первых технологичных авто из Японии применяли блоки управления отдельно для двигателя, автоматической трансмиссии, полного привода, а также электрической системы управления всеми функциями транспорта. Сегодня все эти функции выполняет один бортовой компьютер с максимальной функциональностью. Под термином ЭБУ можно понимать как отдельно блок управления двигателем, так и полноценный комплекс электронных устройств, в которые входит следующий спектр элементов:

• специальная система управления двигателем для придания ему нужного количества оборотов, управление качеством топливной смеси;
• управление коробкой передач, режимами переключения, уровнем экономичности поездки и прочими факторами работы трансмиссии;
• контроль работы системы полного привода, своевременного и оперативного переключения режимов при поездке по сложной дороге;
• обеспечение эффективного использования всех ресурсов автомобиля, учитывая топливо, электрический заряд аккумулятора и ресурс всех агрегатов;
• управление электрическими и электронными системами с автоматическими функциями, а также сложными модулями комплектации;
• реализация диагностических функций автомобиля, которые позволяют водителю получить оперативную информацию о том, каково состояние автомобиля.

Такие особенности работы ЭБУ делают данный элемент одним из самых важных электронных блоков во всем автомобиле. От работы компьютера зависит поведение двигателя, настройки ЭБУ влияют на работу коробки и каждого отдельно взятого элемента машины. Поэтому правильные настройки бортового компьютера очень важны для нормальной эксплуатации транспортного средства. Именно с помощью изменения настроек или полной замены электронного блока управления возможна реальная смена возможностей и потенциала силового агрегата. Так выполняет чип-тюнинг автомобиля в современных мастерских.

Основные поломки и проблемы в системе управления ЭБУ

Сегодня в мире существует более двух десятков крупных производителей, которые производят блоки управления для всех популярных марок транспорта. Индивидуальные настройки блоков позволяют полностью избавиться от «одинаковости» машин даже с одним и тем самым двигателем. Качественная реализация блока управления — большая задача при производстве автомобиля и разработке его особенностей. Но не всегда удается реализовать высокое качество работы данного блока. Дело в том, что В бюджетных автомобилях стоит задача экономии денежных средств при разработке, что очень важно для производителя. Поэтому стандартные недорогие блоки управления могут обладать рядом недостатков:

• плохая защита от попадания влаги внутрь корпуса бока управления, что вызывает окисление контактов и постепенный выход из строя блока;
• низкий уровень защиты от ударов и прочих механических повреждений, возможный выход из строя при сильной тряске в процессе поездки;
• наличие возможности сбоев в программе, которые повлекут некорректную работу автомобиля, повысят расход и снизят мощность двигателя;
• поломка определенных деталей ЭБУ, что может неожиданным образом отразиться на работе автомобиля и всех его систем;
• реализация самых неприятных сценариев, когда во время поездки компьютер выходит из строя и блокирует работу автомобиля;
• отсутствие возможностей адаптации к самым сложным ситуациям, когда автомобиль работает на пределе возможностей.

Это лишь список базовых общих неприятностей, которые происходят с ЭБУ. Могут случиться и индивидуальные проблемы, которые происходят зачастую с определенными моделями автомобилей. Особенно часто неприятности случаются в тех автомобилях, в которых электронных блок управления установлен с других моделей с небольшими доработками. Такие особенности существуют на бюджетном транспорте, в силу экономии на разработке производитель не может обеспечить нормальную работу всех электронных систем. В конечном счете, многие владельцы недорогих машин с бензиновыми инжекторными двигателями вполне допускают, что лучше бы завод на их машину установил старый добрый карбюратор без ЭБУ и прочей сложной электроники.

Как провести чип-тюнинг машины и увеличить мощность?

Одним из способом улучшения потенциала автомобиля является проведение чип-тюнинга, связанного с изменениями настроек ЭБУ. Это довольно простая процедура, которая выполняется на любом автосервисе с компьютерным оборудованием, но качественный чип-тюнинг возможен только на профессиональных стендах с модулированием результатов. Дело в том, что современные гаражные мастера выполняют стандартный тюнинг возможностей автомобиля. На самом же деле, каждое авто нуждается в индивидуальном подходе и измерении нужных данных. Процедура должна выглядеть следующим образом:

• проведение измерений реальных характеристик автомобиля на специальных стендах;
• выполнение тестирования двигателя и коробки на предмет возможности форсирования;
• просчет будущих особенностей обслуживания автомобиля, периодичности замены деталей;
• выполнение прогнозов по чип-тюнингу, определение количества лошадиных сил, которые можно выиграть;
• описание возможных проблем с автомобилем, которые возникнут после тюнинга;
• выполнение процедуры и снова проведение тестирования автомобиля;
• контроль полученных результатов на практических тестах и испытаниях.

Так что тюнинг невозможно сделать в гараже достаточно качественно, необходимо профессиональное оборудование и отличное понимание всей ситуации, ее сложностей и необычных сторон. Тем не менее, существуют и более демократичные возможности чип-тюнинга, которые используют многие автомобилисты, владеющие бюджетной техникой. Речь идет о полной смене ЭБУ на устройство другого производителя. Особенно интересна такая замена, если можно поменять блок управления на более качественный вариант. Тогда у вас получится сменить качество эксплуатации автомобиля, повысить надежность работы всех электронных систем, а заодно получить и более яркий потенциал. Предлагаем посмотреть видео о чип-тюнинге автомобиля:

Подводим итоги

Качественный электронный блок управления — это надежная работа всех системы автомобиля. Если ЭБУ сдает и работает с перебоями, придется столкнуться с неприятностями. Особенно опасно, когда выходит из строя диагностический модуль блока. Тогда автомобиль не сигнализирует о возможных неполадках. Впрочем, другие модули ЭБУ, вышедшие из строя, также ничего хорошего для водителя на несут. Необходимо стараться избегать этих неприятностей, пользуясь регулярным тестированием компьютерной системы и проверкой реальной безопасности ее функционирования.

Если вы решили провести чип-тюнинг, выполнив довольно сложную операцию с электронной системой вашего автомобиля, стоит учитывать все возможные неприятности данного процесса. Сегодня вы можете провести тюнинг возможностей автомобиля фактически в любом гаражном СТО, но такое действие приведет к тому, что транспорт просто не сможет нормально функционировать по причине несоответствия настроек реальным данным по технической части. А вы когда-нибудь задумывались о чип-тюнинге вашего автомобиля?

Понравился этот контент? Подпишитесь на обновления!

Тюнинг двигателя ВАЗ 2110 – вопросы и ответы

Программа для тюнинга авто и увеличения мощности двигателя

Как увеличить мощность двигателя – действенные способы

Адаптация дроссельной заслонки – причины и процесс выполнения задачи

Как работают компьютерные программы для диагностики автомобилей?

К списку статей

Социальные комментарии Cackle

Что такое ЭБУ и зачем его защищать?

Что такое ЭБУ (Электронный Блок Управления)?

В современном автомобиле за корректную и связанную работу двигателя, трансмиссии, всей электрики и других элементов отвечает ЭБУ – контроллер или электронный модуль управления.

ЭБУ — это электронная плата в металлическом или пластиковом защитном корпусе, основными элементами которой являются микропроцессор и запоминающее устройство в виде микросхемы (в старых моделях) или Flash-памяти. В нем хранятся все настройки для конкретного автомобиля.

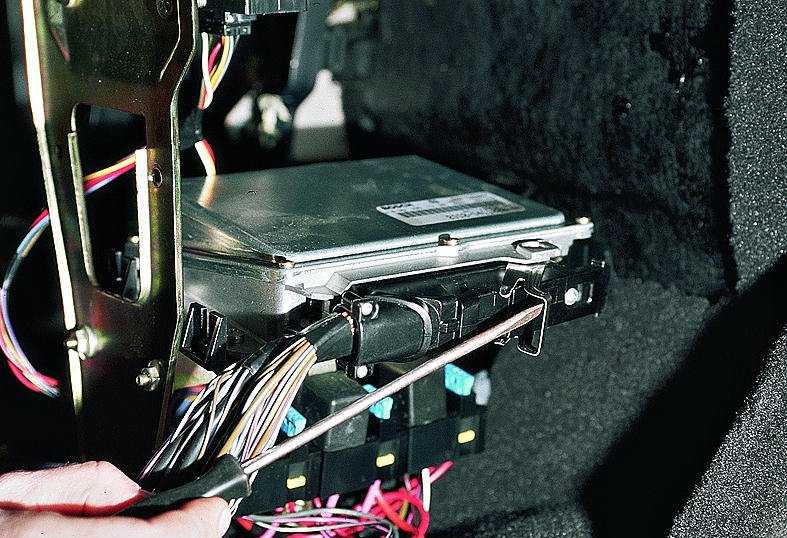

ЭБУ обычно располагается в подкапотном пространстве, к бортовой сети оно подключается с помощью отсоединяемого разъема и легко демонтируется.

Передача и обмен информацией между контроллером и датчиками автомобиля организована по цифровой CAN шине.

При работе двигателя ЭБУ осуществляет постоянный контроль впрыска топлива, зажигания, температуры охлаждающей жидкости, положения дроссельной заслонки, и коленвала, напряжения в бортовой сети и ряда других параметров.

ЭБУ также взаимодействует с иммобилайзером автомобиля, отвечающим за охранные функции.

За проверку корректности входящих сигналов от датчиков отвечает модуль обнаружения ошибок. Именно он в случае выхода из строя какого-нибудь датчика или иных неполадок выдает сообщение об ошибке: на приборной панели загорается значок Check-Engine.

Каждой ошибке присвоен определенный код, который сохраняется в ЭБУ. Во время диагностики все зарегистрированные и сохраненные ошибки выгружаются и расшифровываются специалистами сервисных центров.

Внесение корректировок в программное обеспечение контроллера позволяет повысить мощность двигателя, а также улучшить технические характеристики работы автомобиля.

В случае несанкционированного доступа к контроллеру через диагностический разъем или подмене ЭБУ специально подготовленным, автомобиль становится уязвим для угонщиков.

Зачем надо защищать ЭБУ?

Самый простой способ обойти штатную защиту от угона – заменить ЭБУ. Чтобы переставить модули и угнать автомобиль преступникам потребуются считанные минуты.

Чтобы предотвратить это, в первую очередь следует позаботиться о механической защите контроллера, предотвращающий легкий доступ к нему.

Для этих целей наиболее хорошо походят установка дополнительного механического или электро-механического замка капота и специального защитного кожуха ЭБУ.

Кожух представляет собой металлический короб, изготовленный из стали толщиной не менее 3 мм или алюминиевого сплава. Монтаж его осуществляется с помощью специальных болтов со срывными головками, не позволяющими открутить их.

Болты устанавливаются в штатные технологические отверстия автомобиля, и при закручивании они образуют практически неразъемное соединение с корпусом. На поверхности остается только гладкая головка, которую невозможно отвернуть никаким ключом, а, следовательно, не получится и быстро заменить ЭБУ на другой, а значит и обойти штатный иммобилайзер.

Защита ЭБУ в последующем не требует какого-либо обслуживания со стороны владельца.

Установить ее можно в любом филиале Автостудио в Мск или СПб. Для организации защиты мы используем защитные кожухи только проверенных производителей.

Какие еще есть способы обхода штатного иммобилайзера?

Помимо защиты ЭБУ важно обезопасить OBD-разъем от несанкционированного доступа.

Диагностический разъем OBD устанавливается на всех современных автомобилях, оснащенных системой самодиагностики. С помощью него осуществляется компьютерная диагностика автомобиля. Он расположен рядом с рулем и представляет собой розетку трапециевидной формы с 16 контактами, сгруппированными в 2 группы по 8 штук.

Чтобы обойти штатный иммобилайзер, используют специальный прибор, подключаемый к диагностическому разъему, с помощью которого прописываются дополнительные ключи, используемые для угона.

Избежать данной ситуации позволяет блокировка диагностического разъема путем разрыва 2-х проводов с использованием стандартных реле от дополнительных каналов сигнализаций.

Возможно также произвести перепиновку контактов в разъеме или сам разъем на нестандартный с использованием в дальнейшем специального переходника, а также установить защитный кожух.

Более подробно о защите OBD-разъема можно прочитать здесь.

Чтобы произвести блокировку диагностического разъема достаточно позвонить в Автостудио по любому телефону, указанному на сайте, и записаться на установку.

Что такое ECU (электронный блок управления) в автомобиле?

ECU может показаться на первый взгляд непритязательной аббревиатурой, хотя это важная часть вашего автомобиля.

Но что именно означает ECU и почему это так важно? Это руководство здесь, чтобы объяснить.

Что делает ЭБУ?

ECU расшифровывается как «Электронный блок управления». Возможно, вы слышали, что это также называется блоком управления двигателем или системой управления двигателем.

Основная задача ЭБУ — обеспечить бесперебойную работу двигателя. На автомобилях с электронным впрыском топлива ЭБУ может контролировать количество топлива, поступающего в цилиндры двигателя.

Это оптимизирует топливно-воздушную смесь в цилиндре, когда он сжат, что, в свою очередь, увеличивает мощность автомобиля и снижает количество потраченного топлива.

Где находится ЭБУ в моей машине?

Не существует отраслевого стандарта для упаковки блоков управления двигателем в автомобилях, поэтому их расположение может различаться в зависимости от марки и модели вашего автомобиля. Они не должны быть слишком далеко от двигателя, поэтому вы, скорее всего, найдете их либо в моторном отсеке, либо где-нибудь в передней части салона вашего автомобиля, например, в бардачке или под приборной панелью. Точное местонахождение ЭБУ вашего автомобиля должно быть указано в руководстве пользователя.

Что произойдет, если ЭБУ моего автомобиля неисправен?

Поскольку ЭБУ управляет многими функциями современных автомобилей, последствия неисправности ЭБУ могут сильно различаться. Например, на приборной панели может появиться сигнальная лампа двигателя, экономия топлива и производительность вашего автомобиля могут ухудшиться, а двигатель может начать глохнуть или отказываться запускаться.

Найдите свой следующий автомобиль с carwow

Часто задаваемые вопросы: Электронный блок управления (ЭБУ)

Может ли автомобиль работать без ЭБУ?

В то время как современный автомобиль может управляться с неисправным или неисправным ЭБУ, управлять им без ЭБУ вообще невозможно. Например, поскольку ЭБУ автомобиля будет управлять электронной системой впрыска топлива, двигатель не сможет работать, если в нем отсутствует этот компонент.

Как проверяется ЭБУ автомобиля?

Можно проверить ЭБУ автомобиля, хотя вы, скорее всего, не сможете сделать это самостоятельно, если не разберетесь в электронных и вычислительных системах современного автомобиля.
В результате, если вы хотите проверить и диагностировать ЭБУ вашего автомобиля на наличие возможных проблем, вам, вероятно, будет лучше, если профессиональный механик в гараже сделает эту работу за вас.

Могу ли я заменить ЭБУ моего автомобиля на другой?

Вы можете заменить ЭБУ вашего автомобиля на запасной элемент. Однако, поскольку ЭБУ часто программируются специально для марки или модели автомобиля, эта работа не так проста, как вынуть старый ЭБУ и подключить новый.

Если вам необходимо заменить ЭБУ вашего автомобиля, вам, вероятно, лучше всего доставить машину в гараж, уполномоченный ремонтировать и обслуживать автомобили вашей марки. Это связано с тем, что в официальных сервисных центрах должны быть инструменты и оборудование, необходимые для выполнения такой работы, тогда как в независимом гараже потенциально их может не быть.

Как настроить ЭБУ автомобиля?

Можно настроить систему ЭБУ автомобиля, загрузив в ЭБУ новое программное обеспечение. Это процесс, известный как переназначение. Есть ряд компаний, занимающихся послепродажным обслуживанием, которые могут настроить ЭБУ автомобиля для вас.

Во многих случаях эти переназначенные ЭБУ увеличивают выходную мощность двигателя, хотя некоторые из них ориентированы на экономию топлива. Стоит иметь в виду, что в подавляющем большинстве случаев перепрошивка вашего автомобиля аннулирует его гарантию.

Продайте свой автомобиль с помощью carwow

Что такое ECU и для чего он нужен? диагностика элект…

Задайте вопрос, получите ответ как можно скорее!

☰

×

ЗАПРОСИТЬ ЦЕНУ

спросил

Ричард М

на
01 декабря 2015 г.

Что такое ECU и для чего он нужен?

Джей Саффорд

Автомеханик

16 лет опыта

Электронный блок управления (ЭБУ), используемый в современных легковых и грузовых автомобилях, используется для управления двигателем и другими функциями компонентов. ЭБУ — это компьютер с внутренними предварительно запрограммированными и программируемыми компьютерными микросхемами, мало чем отличающийся от домашнего компьютера или ноутбука. ЭБУ двигателя автомобиля используется для управления двигателем с помощью входных датчиков и выходных компонентов для управления всеми функциями двигателя.

ЭБУ требуются входные данные от датчиков автомобиля, таких как датчик коленчатого вала и датчики распредвала, для вычисления информации с помощью программы, которая хранится в ЭБУ на программируемой микросхеме памяти. Программа ECU будет использовать введенную информацию датчика для вычисления необходимого результата, такого как количество впрыскиваемого топлива и время зажигания катушки для запуска двигателя.

Для разных систем автомобиля используются разные ЭБУ. Различные используемые ECU могут быть для трансмиссии, контроля тяги или ABS, кондиционера, функций кузова и управления освещением, двигателя, подушек безопасности или любой другой системы, которая может быть в автомобиле. Некоторые автомобили могут включать более одного ECU в единый блок, называемый модулем управления трансмиссией (PCM). Эти блоки могут быть преимуществом, так как имеют больше модулей в одном месте, но могут быть недостатком из-за добавления более длинных проводов для доступа к компоненту, которым они управляют.

Большинство новых транспортных средств начали использовать линию связи между различными модулями на транспортном средстве, чтобы они могли обмениваться информацией, и не нужно было использовать дублирующие датчики. Например, датчик скорости на колесе определяет скорость вращения колеса и будет являться входным сигналом для ЭБУ модуля антиблокировочной тормозной системы (АБС). Вместо того, чтобы отправлять множество проводов от одного датчика к другим ЭБУ, ЭБУ АБС будет делиться информацией о линиях связи сети со всеми ЭБУ, которые используют эту информацию, например, трансмиссия для переключения передач, спидометр для отображения скорости транспортное средство или система подвески для управления подвеской по мере необходимости.

Использование общих входных датчиков по всему транспортному средству с использованием только двух линий передачи данных между ЭБУ позволило сократить количество проводки, используемой в транспортных средствах. Обмен информацией между модулями также означает, что им нужен общий язык, чтобы они могли работать как группа. Когда один компьютер выходит из строя или не передает информацию из-за ошибки, это может повлиять на другие модули, если им потребуется входной сигнал датчика от неисправного модуля.

ЭБУ двигателя в большинстве автомобилей подключен к бортовому диагностическому разъему и передает всю диагностическую информацию по этой линии всем другим модулям или ЭБУ. Это уменьшает количество необходимых проводов, и вам не нужно подходить к каждому ЭБУ, когда вы хотите их протестировать.
