Блокировка дифференциала в автомобиле

Содержание:

Дифференциал — это?

Понятие блокировки дифференциала

Типы блокирующих устройств

Полная блокировка на 100% и частичная

Автоматическая блокировка

Автоматическая или ручная?

Преимущества и недостатки самоблокирующегося дифференциала

Блокировка своими руками

Заключение

Многие водители интересуются вопросом, блокировка дифференциала что это и для чего она нужна. На самом деле, это еще одно конструктивное решение, помогающее ликвидировать его минусы. К примеру, при езде по ровному дорожному полотну дифференциал помогает безопасно маневрировать. Но стоит машине выйти на скользкую дорогу или бездорожье, он может «отключить» возможность комфортного передвижения. С этим моментом можно легко разобраться, если выставить ограничения функциональности узла или полное его выключение. Рассмотрим, какие существуют способы блокировки дифференциала.

Дифференциал — это?

Прежде чем понять, для чего нужна блокировка дифференциала, необходимо разобраться в самом понятии. Простыми словами, это механизм, который связан с осями колес. Его основной функцией считается передача к данным осям крутящего момента. Все это происходит из-за «планетарного механизма».

Существует еще одна функция — обеспечить возможность вращения колес асинхронно при поворотах машины или во время езды по бездорожью. В каждой машине есть хотя бы один дифференциал. Любая полноприводная машина имеет два дифференциала, каждый из которых принадлежит паре колес. Кроме того, есть еще и межосевой дифференциал, установленный с целью лучшего перемещения по неровным дорогам.

Можно сказать, что дифференциал представляет собой деталь трансмиссии. Его основой является планетарный редуктор, а функциональными элементами — шестерни и сателлиты. Все они находятся в корпусе агрегата. В какой части машины находится дифференциал — зависит от привода.

Понятие блокировки дифференциала

Прежде чем начать разговор о том, что значит блокировка дифференциала, нужно рассмотреть принцип его работы по классическому типу. Стандартный дифференциал имеет возможность передавать мощность от «движка» на ось. Это помогает колесам крутиться при повороте авто с разной скоростью. Дело в том, что каждое колесо во время поворота должно проходить разное расстояние из-за различий внешнего и внутреннего радиуса поворота. Именно дифференциал дает возможность решить эту проблему, чтобы автомобиль двигался нормально и слаженно выполнял повороты.

Но любой современный механизм имеет отрицательные черты. Дело в том, что при пробуксовке колес на одной оси происходит передача большего крутящего момента, что снижает проходимость машины. Это недопустимое явление, особенно для внедорожников. Именно поэтому у дифференциалов есть опция блокировки. Если она активирована, то обе оси получают одинаковый крутящий момент. Таким образом, авто способно легко преодолеть «опасные» места.

Типы блокирующих устройств

Существуют разные типы блокирующих устройств. Перечислим самые основные из них:

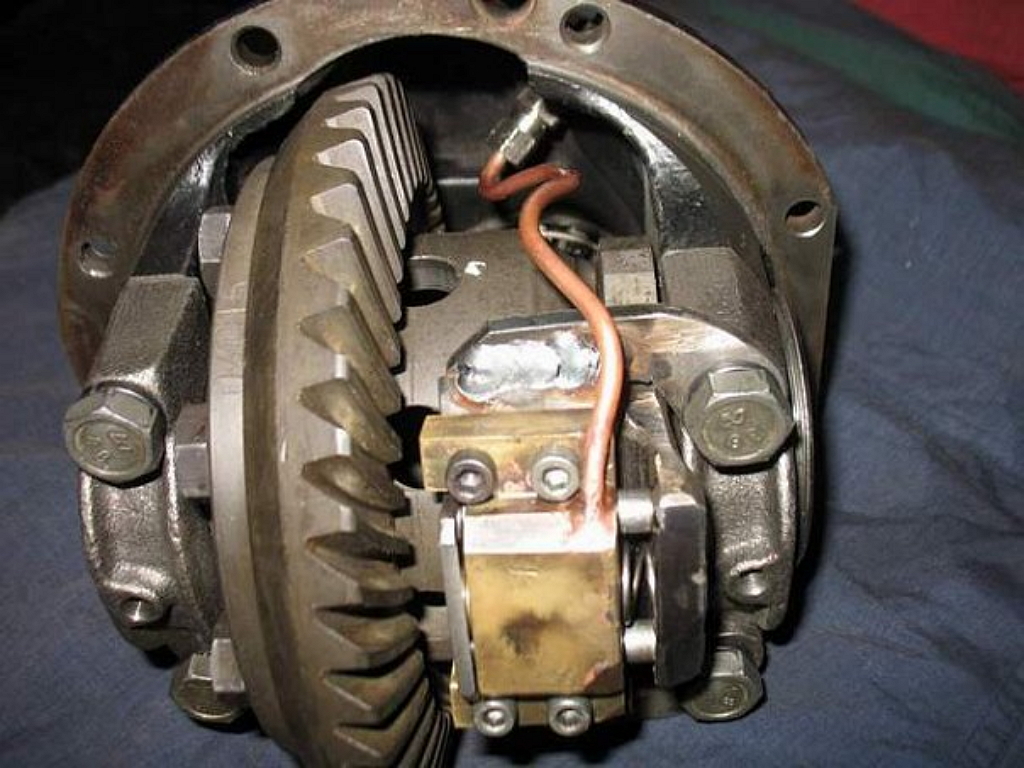

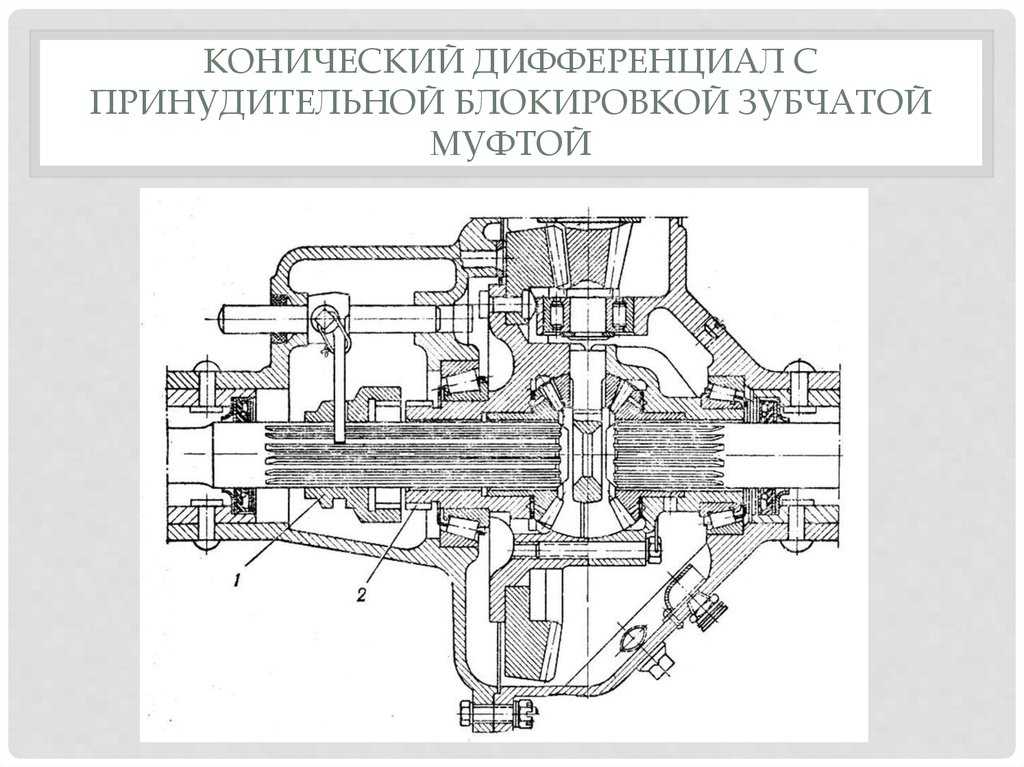

1. Кулачковое устройство создает блокировку через муфту, она, в свою очередь, стопорит механизм, соединяя его с корпусом с нагруженной полуосью.

2. Автоматическое устройство называют еще самоблокирующимся. Функционирует по методу увеличения силы трения в момент изменения нагрузки на полуоси.

3. Дисковое устройство имеет в своей основе муфту, работающую по принципу автоблокирования в момент изменения угловых скоростей полуосей.

4. Червячный механизм представляет собой полуоси с сателлитами, обладающими червячной передачей. Дифференциал блокируется при разности крутящих моментов.

5. Блокировка с вискомуфтой считается самой распространенной, поскольку она выстроена по планетарной схеме.

Существуют и другие типы блокировок, например, Torsen. Она включает в себя корпус, полуосевые шестерни, валы и сателлиты. Эксперты утверждают, что данная конструкция наиболее совершенная по сравнению с другими.

Полная блокировка на 100% и частичная

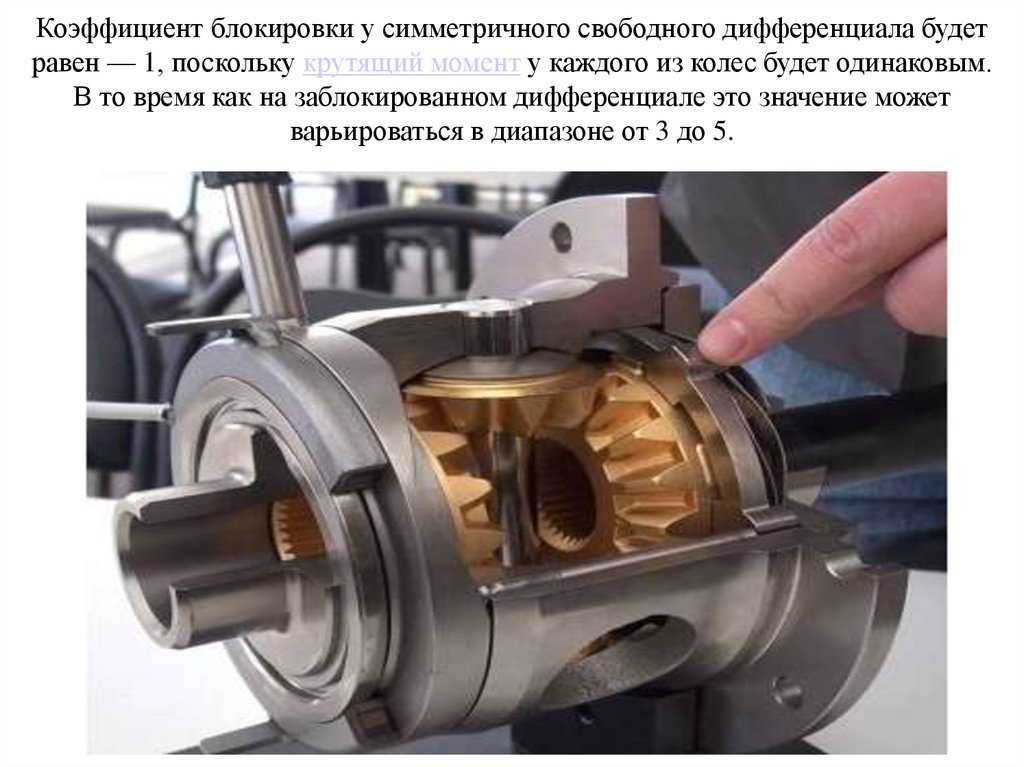

Блокировка на 100% называется полной. Иными словами, это полная сцепка, помогающая полностью переводить крутящий момент на ось с лучшим сцеплением. При езде по плохим дорогам данный тип блокировки является самым оптимальным. Такой вид блокировки почти не выполняет свою работу, а просто является муфтой. Полная блокировка выполняется вручную самим владельцем авто, но делать ее все же не рекомендуется, так как мотор становится сильно нагруженным. Кроме этого, быстрому износу подвергаются КП, шины с трансмиссией. Все это негативно сказывается на их состоянии.

Что касается частичной блокировки, то она работает аналогичным образом, что и жесткая. Однако она производит передачу КМ, где ощущается не полное сцепление, а на конкретный процент. Механизмы частичной блокировки функционируют в авторежиме, либо с помощью принудительной активации.

Автоматическая блокировка

Ограничение дифференциала в автоматическом режиме запускается в момент, когда водитель жмет на газ. По этой причине элемент настраивают под стиль вождения конкретного человека. Наверно по этой причине многие автолюбители не любят автоматическую блокировку.

К преимуществам автоблокировки относят следующие моменты:

1. Блокировка функционирует всегда, когда это требуется.

2. Данный тип блокировки простой и удобный.

К недостаткам автоблокировки относят то, что она сильно ощущается при езде. Например, водитель улавливает звук от шин при поворотах, а также чувствует сильное сопротивление при крутых маневрах.

Автоматическая или ручная?

Поняв подробнее принцип работы блокировки дифференциала, водители задаются вопросом, полезна ли она в работе. Да, она действительно полезна, но имеет разные виды. Все они описаны выше.

Что касается основных типов блокировки, то она бывает автоматическая и ручная. Автоматическая представляет собой полное отключение дифференциала, а ручная всего лишь ограничение функций.

Ручная блокировка — самый простой способ выключения дифференциала, который происходит путем нажатия переключателя и активации узла ограничителя. Именно она не дает распределять усилие между колесами. К преимуществам ручного блока относят работу дифференциала в обычном режиме при выключенном ограничителе. Также автовладелец способен самостоятельно принимать решение, когда ему нужна блокировка, а когда нет.

К отрицательным моментам управления относят то, что эксплуатация переключателя отвлекает водителя от вождения. Этот процесс происходит, как правило, при езде в сложных условиях. И чтобы не сломать по неосторожности дифференциал, водителю следует отключать его своевременно. Перед тем, как выбрать тип блокировки, водителю потребуется установить и ограничитель, и механизм для его работы, и кнопку в том числе.

Если сравнить ручную блокировку с автоматической, то можно выявить несколько особенностей. Пока нога водителя стоит на педали газа, блокировка остается активной, подстраиваясь под вождение. Значит, главным преимуществом автоблокировки является то, что она уже включена в «сложных условиях». Водителю не придется отвлекаться и убирать руки с руля. Также, по сравнению с ручным типом, автоматическую блокировку легко «монтировать».

К основным минусам автоблока относят непрекращающуюся работу, которая проявляет себя в сопротивлении поворота руля, а также звуковым сопровождением в шинах.

Ответить на вопрос, какие виды блокировок дифференциала лучше, довольно сложно. Дело в том, что лучший тип зависит от самого транспортного средства.

Преимущества и недостатки самоблокирующегося дифференциала

Самоблокирующийся дифференциал — это устройство, которое трансформирует крутящий момент от «движка» к колесам, используя трансмиссионные элементы. Альтернативным вариантом считается принудительная блокировка.

Многих водителей интересует, какой самоблокирующийся дифференциал стоит установить на внедорожник российского производства. Эксперты говорят, что нужно обратить внимание на механический, пневматический или электронный самоблок.

К преимуществам самоблокирующегося дифференциала относят:

1. Автомобиль получает возможность свободно перемещаться по плохой местности.

2. Конструкция автомобиля остается неизменной, так как самоблок устанавливается в область штатной детали.

3. Механизм работает автоматом, не нужно иметь специальных навыков для управления.

К минусам установки самоблокирующегося элемента относят то, что управление транспортом становится хуже. Водителю придется прикладывать усилия, чтобы рулить. Рабочий ресурс данного элемента меньше заводского. На поворотах стиль вождения меняется, при этом 100%-ной гарантии на блокирование нет.

Блокировка своими руками

Самодельная блокировка дифференциала — не миф. Она нужна для того, чтобы создать равномерное распределение мощности КМ. Эксперты считают, что функционирование блокировки дифференциала заднего моста осуществляется лучше, поскольку задние колеса имеют аналогичную передним тягу.

Для начала водителю стоит определиться с типом блокировки. Ручная и автоматическая описана выше. Каждая из них имеет свои особенности. Но между ними существует еще частичная блокировка, которая работает в автоматическом режиме, исключая пробуксовку колес.

Определившись с видом блока, водителю можно приступить непосредственно к установке:

1. Автомобиль ставят над ямой.

2. Вместе с колесами снимаются барабаны.

3. Проводится демонтаж полуосей.

4. Далее нужно вытянуть кардан и открутить редуктор.

Водителю остается установить блокировку, а затем вернуть все демонтированные детали на место. С помощью блокирования дифференциалов можно восстановить неточный редуктор. Это и есть главная цель метода.

Самостоятельная установка блокировки поможет сэкономить на услугах мастеров. В работе придется применить собственные навыки, а также приобрести специальные инструменты и регулировочные кольца.

Заключение

Представленный в статье материал необходим для водителей, которые желают понять принцип работы узла, помогающий им выехать из сугроба и не только. На практике блокировка способна сильно повысить проходимость авто. Вариантов реализации несколько, как правило, охватываются лишь самые основные. Водителю следует лучше ознакомиться со статьей, чтобы полностью понять роли блокировки дифференциала.

Выбрать инструктора:

Автоинструктор Юлия
Автоинструктор Анатолий
Автоинструктор Игорь
Автоинструктор Ася
Автоинструктор Марина
Автоинструктор Алексей
Автоинструктор Екатерина
Автоинструктор Светлана
Автоинструктор Яков
Автоинструктор Дмитрий

Отзывы:

Все отзывы

Дифференциальный механизм у тракторов | Блокировка дифференциала

В тракторах используют дифференциальный механизм, или «дифференциал». Так же, как и в автомобилях. Но между автомобильным и тракторным дифференциалом есть некоторые отличия.

Принципы работы тракторного и автомобильного дифференциала одинаковы. В основу положен планетарный механизм. Планетарным механизмом называют передачу с подвижной осью: одна или несколько шестерен этого механизма называется солнцем – ее ось не меняет положение в пространстве и в случае с редуктором ведет к колесам машины. А ось других зубчатых колес вращается вместе с водилом. В конце для тех, кому интересно, мы расскажем, правда ли это название связано с Солнечной системой.

А пока речь пойдет о том, как этот механизм решает проблему управляемости, и почему перед автомобильным и тракторным редукторами стоят разные задачи.

Не нужно нанимать профессионала для обслуживания трактора. Можно посмотреть, как проводить ТО трактора, а можно обратиться в сервис GARDENSHOP

От двигателя к колесам передается вращение. Оно проходит путь сначала через кардан или ременную передачу к ведомому колесу. Ведомое колесо соединено с сателлитами, а они уже вращают солнца, ведущие к колесным дискам. Большая часть этой схемы (ведомое колесо, водило, сателлиты и солнца) умещается в компактном редукторе.

На изображении дифференциал минитрактора СКАУТ. Самая большая шестерня – это ведомое колесо. Сателлиты (выглядывают из ведомого колеса) приводят в движение два солнца, но если одно из солнц останавливается, то сателлиты все равно продолжают движение.

При одинаковой скорости колес водило вместе с солнцами вращаются как одно целое, в одном направлении.
Дифференциал, когда нужна разная скорость колес, действует по следующему принципу:

Опыт аренды трактора

Одно из колес трактора вращается медленнее в момент поворота или при наезде на препятствие, но при этом не тормозит движение сателлитов. В такой ситуации весь крутящий момент передается тому колесу, которое остается свободным. На анимации показано, как работает дифференциал.

Зачем это придумали

У ранних тракторов и автомобилей только одно колесо соединялось с двигателем. Остальные колеса вращались свободно. Это помогало при повороте, когда колесо на внешнем радиусе проезжает путь с другой скоростью. Но если ведущее колесо застрянет, то трактор или автомобиль не выберется без посторонней помощи. Поэтому нужно, чтобы крутящий момент передавался сразу на два колеса.

Когда оба колеса в подключены к двигателю, остро встает проблема проскальзывания колеса при повороте. Она решена с помощью дифференциала, в котором и использован выше описанный планетарный механизм.

На грунте поворачивать трактор можно и без дифференциала. На некоторых моделях тракторов и мотоблоков до сих пор нет дифференциала. У таких моделей вместо него специальный переключатель, который делает ведущим либо одного колесо, либо оба.

Но для тракторов важнее противоположная функция – блокировка дифференциала. Потому что когда машина застревает, то остающееся свободным колесо проскальзывает из-за повышенной скорости. В таких случаях нужна блокировка дифференциала. Такая функция есть не на всех тракторах.

Эта блокирующая шайба на дифференциале трактора СКАУТ связывает солнце с валом и ведомым колесом. Теперь ось снова представляет собой единое целое. Хотя одному из колес трудно вращаться. Когда ось фиксирована, то оба колеса проворачиваются с одинаковым усилием, и это помогает преодолевать пробуксовку.

Изобретен ли планетарный механизм специально для дифференциала?

Нет, планетарный механизм изобретен задолго до того, как они понадобились в тракторах и автомобилях. Просто он пришелся кстати для этих целей.

Механизмы этого типа называют планетарными, потому что зубчатые колеса вращаются вокруг центрального колеса подобно тому, как планеты вращается вокруг солнца. Это утверждение верно лишь отчасти. Дело в том, что механизм назван так не ради метафоры, а потому что его изначальной функцией была демонстрация движения планет по небу и вычисление времени движения небесных тел.

Вот, например, как планетарный механизм использовали в 1588 году. Это вращающийся книжный стол инженера и механика Агостино Рамелли, в котором с помощью солнца и сателлитов положение книг всегда оставалось горизонтальным.

Блокировка дифференциала: как и когда?

И КАК ЕГО ПРАВИЛЬНО ИСПОЛЬЗОВАТЬ

ДИФФЛОК СЕРИИ TX1

вид изнутри

Заблокированный дифференциал может обеспечить значительное преимущество в тяговом усилии по сравнению с открытым дифференциалом, но только тогда, когда тяговое усилие под каждым колесом значительно различается.

ДИФФЛОК СЕРИИ TX2

вид снаружи

ПОЧЕМУ ДИФФЛОКИ ПОМОГАЮТ?

Блокируемый дифференциал обеспечивает повышенную тягу по сравнению со стандартным или «открытым» дифференциалом, не позволяя при определенных условиях различать скорость вращения двух колес на одной оси. Блокируемый дифференциал предназначен для преодоления основного ограничения стандартного открытого дифференциала, по сути, «блокируя» оба колеса на оси вместе, как если бы они находились на общем валу, при этом позволяя им вращаться с разными скоростями, когда это необходимо (например, при преодолении препятствий). поворот).

Это заставляет оба колеса вращаться в унисон, независимо от тяги (или ее отсутствия), доступной для каждого колеса по отдельности. Открытый дифференциал прекратит передачу крутящего момента на одно колесо, если у противоположного колеса мало или совсем нет сцепления с дорогой.

Это может произойти, если одно колесо соприкоснется с грязью, снегом или льдом, или если колесо каким-либо образом потеряет контакт с дорогой после столкновения с препятствием или участком с мягким грунтом. В такой ситуации открытый дифференциал будет продолжать вращать колесо с наименьшим сцеплением, но будет передавать небольшую мощность или вообще не передавать ее на колесо с более прочным сцеплением.

По сути, он передает на оба колеса столько крутящего момента, сколько может выдержать колесо с наименьшим сцеплением. Это может привести к тому, что транспортное средство не сможет передать достаточный крутящий момент на ведущие колеса, чтобы поддерживать движение автомобиля вперед, и в этот момент оно застрянет. Блокировка дифференциала заставляет все колеса вращаться с одинаковой скоростью независимо от сцепления с дорогой. Это полезно, если вы столкнулись с труднопроходимой местностью и одно или несколько колес отрываются от земли, так как полная мощность остается на других колесах, гарантируя, что вы все еще движетесь в направлении движения.

Допустим, вы едете по каменистой местности, и одно из ваших колес отрывается от земли. Это может быть колесо с наибольшей движущей силой, в то время как остальные три колеса изо всех сил пытаются получить достаточное сцепление с дорогой, чтобы толкать автомобиль вперед. Блокируемый дифференциал гарантирует, что максимальная мощность передается на все колеса, обеспечивая столь необходимое ускорение вашего движения вперед. Таким образом, блокировка дифференциала обеспечивает систему контроля тяги и является ключевым компонентом предотвращения пробуксовки колес, что может спасти жизнь в сложных условиях движения, таких как снег или лед.

Блокируемый дифференциал решает эту проблему благодаря своей способности передавать 100% доступного крутящего момента на колесо с наибольшим сцеплением.

Блокируемый дифференциал и дифференциал повышенного трения

LSD (дифференциал повышенного трения) работает путем ограничения независимости между правой и левой осями. Наиболее распространенная технология дифференциала с ограниченным проскальзыванием основана на блоке сцепления или пружине предварительной нагрузки. Он состоит из ряда фрикционных и стальных пластин, расположенных между боковой шестерней и корпусом.

Эта технология работает, позволяя колесам нормально работать на асфальте и поверхностях с высоким сцеплением без необходимости что-либо зацеплять или расцеплять. Колеса могут вращаться с разной скоростью, например, при поворотах, но они блокируются при движении по прямой, а пакет сцепления или металлические пластины обнаруживают, что он находится в ситуации с высоким крутящим моментом.

Крутящий момент от приводного вала заставляет дифференциал закрыться. В теории звучит хорошо, однако не так эффективно, как блокировка дифференциалов или даже современная система TC. Однако это лучше, чем просто открытый дифференциал.

LSD никогда не сможет конкурировать или сделать автомобиль таким же мощным, как автомобиль с задним дифференциалом.

ПЛЮСЫ БЛОКИРОВКИ ДИФФЕРЕНЦИАЛОВ

Выбираемые блокировки могут дать больше преимуществ, чем автоматические блокировки дифференциалов, но любой из них улучшит внедорожные характеристики и возможности, когда дело доходит до преодоления сложных препятствий на трассе.

Вот несколько причин, по которым вы можете подумать о приобретении блокируемого дифференциала.

Улучшенные внедорожные характеристики

Равномерно распределяет мощность на колеса

Улучшает сцепление на пересеченной местности

Установка передней или задней оси

Активируется нажатием кнопки

Идеально подходит для внедорожных машин

5

ЗАКЛЮЧЕНИЕ

Блокируемые дифференциалы в первую очередь предотвращают застревание за счет преодоления внедорожных ограничений открытого дифференциала в сложных условиях движения или пересеченной местности.

Это достигается путем блокировки дифференциала для равномерного распределения мощности и крутящего момента на обе стороны дифференциала.

Используйте блокираторы дифференциала с умом, чтобы защитить свой автомобиль, внедорожную трассу и окружающую среду.

Хотите узнать больше о Benevelli?

Узнать больше

Как правильно использовать блокировку дифференциала

Блокируемый дифференциал (diff lock) может придать вашему автомобилю необходимое ускорение в сложных условиях бездорожья. Знание того, как и когда использовать блокировку дифференциала, позволит вам с легкостью преодолевать труднопроходимую местность, помогая вам получить больше от вашего внедорожника.

Читайте дальше, чтобы узнать, что такое блокировка дифференциала, почему это важно и как использовать блокировку дифференциала во время движения.

Что такое блокировка дифференциала?

Четыре колеса вашего полноприводного автомобиля должны иметь возможность двигаться с разной скоростью, чтобы ваш автомобиль мог эффективно проходить повороты. Таким образом, все ведущие мосты — передний и задний в полноприводных автомобилях — имеют дифференциал. Этот дифференциал направляет мощность на колесо, которое легче всего вращается, обеспечивая разную мощность для каждого колеса в соответствии с его потребностями.

Автомобили имеют только один дифференциал, но автомобили 4X4 могут иметь до трех дифференциалов — передний, центральный и задний.

Блокировка дифференциала фиксирует этот дифференциал на месте, заставляя все колеса оси двигаться с одинаковой скоростью. Это передает одинаковую мощность на все колеса, что необходимо при движении по пересеченной местности.

Почему блокировка дифференциала так важна?

Блокировка дифференциала заставляет все колеса вращаться с одинаковой скоростью независимо от сцепления с дорогой. Это полезно, если вы столкнулись с труднопроходимой местностью и одно или несколько колес отрываются от земли, так как полная мощность остается на других колесах, гарантируя, что вы все еще движетесь в направлении движения.

Таким образом, блокировка дифференциала обеспечивает систему контроля тяги и является ключевым компонентом для предотвращения пробуксовки колес, что может спасти жизнь в опасных условиях движения, таких как снег или лед.

Как использовать блокировку дифференциала во время вождения

Во-первых, блокировку дифференциала не следует включать при движении по дорогам, если только погодные условия, такие как снег или лед, не требуют дополнительного сцепления с дорогой. Используйте блокировку дифференциала, когда хотите выехать на бездорожье, для движения по труднопроходимой местности, такой как грязь, гравий, грязь или снег. Вам нужно будет включать блокировку дифференциала только тогда, когда вам нужно дополнительное сцепление с дорогой, поэтому вы можете использовать его только на несколько минут в каждом приключении по бездорожью.

Существует два типа блокировки дифференциала – автоматическая и ручная

Автоматическая блокировка дифференциала включается автоматически при потере сцепления с дорогой. Блокировка дифференциала отключится после восстановления сцепления с дорогой. Некоторые дифференциалы с автоматической блокировкой отключаются только тогда, когда требуется, чтобы одно колесо вращалось быстрее, чем другие.

Блокировка дифференциала с ручным управлением позволяет водителю контролировать ситуацию, позволяя ему решать, когда и требуется ли дополнительное сцепление с дорогой. Существуют различные типы ручных блокировок дифференциалов, большинство из которых работают с помощью переключателя на приборной панели или рычага переключения передач.
